塔式起重机安装(拆卸)专项施工方案内容及要求
塔吊安拆专项施工方案(DOC33页)
塔吊安拆专项施工方案一、施工前准备在进行塔吊安拆工作之前，需要进行充分准备工作，包括但不限于以下内容：•安排专业人员组成安拆作业小组，并制定详细的工作计划；•对安拆区域进行全面勘查，了解周围环境和条件，确保安拆过程中不会影响周围建筑及人员安全；•根据塔吊的具体型号和高度，确定适当的安拆工具和设备；•准备必要的安全防护设备，包括安全帽、安全绳索等。
二、安拆方案1. 安拆顺序根据实际情况和环境条件，确定塔吊的安拆顺序。
一般情况下，应先拆除塔吊的配重块，然后逐层拆除主体结构。
2. 安拆措施在进行安拆作业过程中，需要采取一系列安全措施，确保安全顺利完成工作。
具体措施包括：•安拆作业人员必须经过专业培训，并严格按照操作规程进行作业；•安装吊点，确保拆卸过程中的物料安全卸载；•确保周围工地人员和车辆及时疏散，避免工作过程中发生意外事故。
3. 安拆工具和设备根据塔吊的具体情况和高度确定安拆所需的工具和设备。
一般情况下，安拆过程中需要使用吊车、螺栓拆卸工具等设备。
三、安拆过程1. 拆卸配重块首先，对塔吊的配重块进行拆卸。
使用合适的吊车和工具，逐个拆卸配重块，确保拆卸过程中的平稳和安全。
2. 逐层拆除主体结构根据安拆顺序，逐层拆除主体结构。
对每一部分进行仔细操作，确保拆卸过程中不会对周围环境和人员造成危险。
四、施工结束及总结安拆工作完成后，对施工过程进行总结，发现问题及时改正，提高施工效率和安全性。
对施工现场进行清理，确保周围环境干净整洁。
以上便是本次塔吊安拆专项施工方案的具体内容，希望能够对安拆工作有所帮助。
塔式起重机安装(拆卸)专项施工方案内容及要求
1、工程概况;2、安装位置平面和立面图;3、所选用的塔式起重机型号及性能技术参数;4、基础和附着装置的设置;(1)塔式起重机的基础及其地基承载力应符合产品说明书和设计图纸的要求。
安装前应对基础进行验收，合格后方能安装。
基础周围应有排水设施。
(2) 塔式起重机附着使用时，其附着装置的设置和自由端高度等应符合产品说明书的规定。
当附着水平距离、附着间距等不满足产品说明书要求时，应进行设计计算、绘制制作图和编写相关说明，并应由企业技术负责人审批或经原生产厂家确认。
附着装置的构件和预埋件应由原制造厂家或由具有相应能力的企业制作。
附着装置设计时，应对支承处的建筑主体结构进行验算。
5、爬升工况及附着节点详图;内爬式塔式起重机的基础、锚固、爬升支承结构等应根据产品说明书提供的荷载进行设计计算，并应对内爬式塔式起重机的建筑承载结构进行验算。
6、主要安装部件的重量和吊点位置;7、安装辅助设备的型号、性能及布置位置;8、吊索具和专用工具的配备;9、电源的设置;10、施工人员配置;(1) 持有安全生产考核合格证书的项目和安全负责人、机械管理人员。
(2)具有建筑施工特种作业操作资格证书的建筑起重机械安装拆卸工、起重信号工、电工、起重司机、司索工等特种作业操作人员。
以上施工人员要列表填写姓名、工种、资格证书编号。
11、安装工艺程序和安全质量要求；严格按照塔机产品说明书安装工艺程序和安全质量要求执行，组织安全施工技术交底并签字确认。
12、安装自检;安装完毕后，安装单位应对安装质量进行自检，调试安全装置并填写自检报告书。
13、重大危险源和安全技术措施;14、14、应急预案等.塔式起重机拆卸专项方案应包括下列内容1、工程概况；2、塔式起重机位置的平面和立面图；3、拆卸顺序；4、部件的重量和吊点位置；5、拆卸辅助设备的型号、性能及布置位置；6、电源的设置；7、施工人员配置；8、吊索具和专用工具的配备；9、重大危险源和安全技术措施；10、应急预案等。
塔吊安拆专项施工方案
XXXX工程塔吊安拆专项施工方案编制：审核：审批：XXXX有限责任公司XXXXX项目部年月日目录一、编制依据 (1)二、工程概况 (1)三、塔吊选型及布置 (2)四、塔吊基本性能 (2)五、场地及机械设备人员准备 (2)六、塔吊基础设计 (2)七、塔吊安拆施工方法 (3)八、塔吊基础防水、排水措施 (9)九、塔吊防雷接地措施 (10)十、塔吊操作使用 (10)十一、塔吊日常维护与保养 (11)十二、塔吊沉降、垂直度测定及偏差校正 (11)十三、安全技术措施 (11)一、编制依据二、工程概况1、XXXXX一期二标段工程共有16栋单体，地库面积约为3万平米。
拟采用3台塔吊QTZ-40型，4两台塔吊型号为QTZ-63型，满足16栋楼垂直和水平施工运输要求;地下室和部分砼施工采用砼泵车，部分塔吊吊斗浇灌。
2、塔吊座落标高与楼筏板基础底面一平。
三、塔吊选型及布置1、塔吊选型根据施工现场场地条件及周围环境情况，本工程采用4台QTZ-63型塔式起重机和3台QTZ-40型塔式起重机。
工程选用塔吊情况如下：2、塔吊布置本工程塔吊具体布置位置详见施工组织设计中总平面布置图。
四、塔吊基本性能本工程所选用各型号塔吊基本性能参数详见各塔吊说明书。
五、场地及机械设备人员准备1、在塔基周围，清理出场地，场地要求平整，无障碍物。
2、留出塔吊进出堆放场地及吊车、汽车进出通道，路基必须压实、平整。
3、塔吊安拆范围上空所有临时施工电线必须拆除或改道。
4、机械设备准备：汽车吊一台，电工、钳工工具，钢丝绳一套，U型环若干，水准仪、经纬仪各一台，万用表和钢管尺各一只。
5、塔吊安拆必须由有资质证明专业单位进行安拆；安拆人员必须持证操作。
六、塔吊基础设计本工程塔吊基础采用钢筋砼基础，其中QTZ40塔吊基础砼标号选用C35商品砼，钢筋选用φ22型号；QTZ63塔吊基础砼标号选用C35商品砼，钢筋选用φ22型号。
基础面应平整光洁。
基础配筋如下图所示：七、塔吊安拆施工方法1、塔吊安装前准备工作（1）在地基周围清理出一切障碍物。
塔吊安装与拆卸专项施工方案
塔吊安装与拆卸专项施工方案1. 前言1.1 项目背景及意义随着城市化进程的加快，高层建筑和大型建筑日益增多，塔吊作为建筑工程中不可或缺的垂直运输设备，其安装与拆卸的安全性和效率直接关系到整个工程进度和施工人员的安全。
本塔吊安装与拆卸专项施工方案的制定，旨在规范塔吊的安装与拆卸流程，提高施工安全，确保工程质量，减少安全事故的发生，对保障施工现场的和谐稳定具有重要的意义。
1.2 编制依据及范围本方案根据《建筑施工塔式起重机安装、使用、拆卸安全技术规程》、《塔式起重机安全规程》等国家相关法律法规和标准，结合工程实际情况进行编制。
方案涵盖了塔吊的选型、布置、安装、拆卸、安全防护、施工组织与管理以及质量验收等各个环节，适用于本工程塔吊的安装与拆卸作业。
1.3 塔吊概述塔吊，全称为塔式起重机，是一种能在一定范围内进行垂直和水平运输的起重机械。
它主要由塔身、臂架、平衡重、起重机构、电气系统等部分组成。
塔吊具有起升高度高、作业半径大、效率高等特点，广泛应用于房屋建筑、桥梁建设等领域。
根据工程需要，塔吊的类型、规格、安装方式等会有所不同，因此在施工前需进行详细的规划和设计。
2. 塔吊选型及布置2.1 塔吊选型塔吊的选型是塔吊安装与拆卸专项施工方案中的关键环节。
根据项目的实际需求，包括建筑物的结构形式、施工高度、施工周期、工程量等因素，选择合适的塔吊型号至关重要。
首先，考虑塔吊的起重能力。
根据施工需求，需选择起重能力符合最大起重量及幅度的塔吊，确保吊装作业的安全和效率。
其次，要考虑塔吊的安装与拆卸便利性，选择具有快速安装和拆卸功能的塔吊，以减少施工时间和成本。
此外，还应考虑塔吊的稳定性、抗风性能、操作简便性、节能环保等因素。
在选型过程中，应进行多方面的比较和评估，选择性能优良、安全可靠、经济合理的塔吊。
2.2 塔吊布置塔吊的布置应根据施工现场的实际情况进行，遵循以下原则：1.确保塔吊的覆盖范围能满足施工现场的需求，尽量避免盲区。
塔吊安装(拆除)专项施工方案
在建筑施工中，塔吊的安装和拆除是一项关键工作，需要谨慎规划和严格执行。本文将详细介绍塔吊安装(拆除)专项施工方案，包括施工准备、安装(拆除)流程、安全措施等内容，以确保施工过程安全高效。
二、施工准备
2.1
•塔吊设备及配件
•相关工具（吊车、起重机等）
•作业人员的安全装备
2.2
•确保施工场地平整稳固
•拆除周围区域的障碍物
•设置安全标识和警示线
2.3
•确定安装(拆除)的具体方案
•制定详细的工作计划和时间表
•确保所有相关人员了解并接受施工方案
三、安装
3.1
1.将塔吊设备从运输车辆卸载至施工现场
2.按照设备说明书组装塔吊
3.进行设备的调试和检测
4.完成设备的预安装工作
5.协调吊车进行主体部分的吊装
6.进行设备的调试和试运行
3.2
7.切断塔吊主体与周围支撑的连接
8.利用吊车协助拆除主体部分
9.拆除掉全部设备
10.清理施工现场，恢复原状
四、安全措施
4.1
•确保作业人员具备相关资质和技能
•严格遵守安全操作规程
•配备必要的安全防护装备
4.2
•定期对设备进行检测和维护
•确保设备运行正常
•遵循设备操作手册和安全规范
4.3
•设置警示标识，指引作业人员
•保持施工现场整洁有序
•预防意外发生，及时处理突发情况
五、总结
通过本文对塔吊安装(拆除)专项施工方案的详细介绍，可以有效指导相关施工人员在实际操作中做好相关准备工作，提高工作效率，确保施工过程安全顺利进行。希望施工单位和作业人员能高度重视安全问题，严格按照本文所述方案执行，以确保塔吊安装和拆除工作顺利完成。

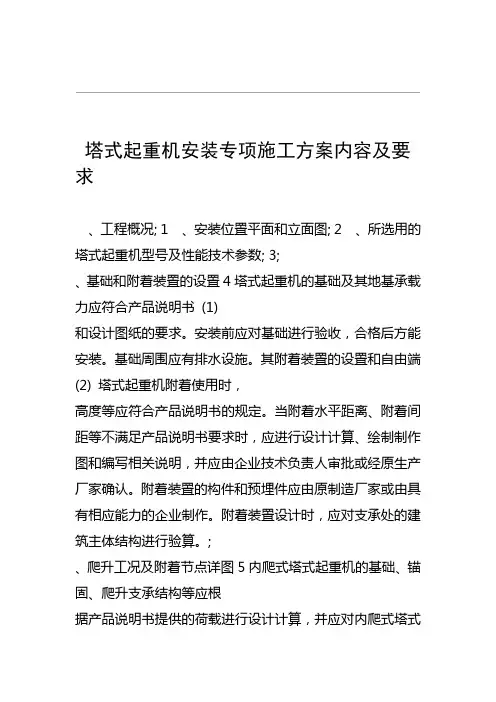

塔式起重机安装拆卸专项施工方案内容及要求
塔式起重机安装专项施工方案内容及要求、工程概况; 1 、安装位置平面和立面图; 2 、所选用的塔式起重机型号及性能技术参数; 3;、基础和附着装置的设置4塔式起重机的基础及其地基承载力应符合产品说明书(1)和设计图纸的要求。
安装前应对基础进行验收，合格后方能安装。
基础周围应有排水设施。
其附着装置的设置和自由端(2) 塔式起重机附着使用时，高度等应符合产品说明书的规定。
当附着水平距离、附着间距等不满足产品说明书要求时，应进行设计计算、绘制制作图和编写相关说明，并应由企业技术负责人审批或经原生产厂家确认。
附着装置的构件和预埋件应由原制造厂家或由具有相应能力的企业制作。
附着装置设计时，应对支承处的建筑主体结构进行验算。
;、爬升工况及附着节点详图5内爬式塔式起重机的基础、锚固、爬升支承结构等应根据产品说明书提供的荷载进行设计计算，并应对内爬式塔式起重机的建筑承载结构进行验算。
; 6、主要安装部件的重量和吊点位置; 、安装辅助设备的型号、性能及布置位置7; 、吊索具和专用工具的配备8 ; 9、电源的设置;、施工人员配置10机(1) 持有安全生产考核合格证书的项目和安全负责人、械管理人员。
具有建筑施工特种作业操作资格证书的建筑起重机械(2)安装拆卸工、起重信号工、电工、起重司机、司索工等特种作业操作人员。
以上施工人员要列表填写姓名、工种、资格证书编号。
11、安装工艺程序和安全质量要求；严格按照塔机产品说明书安装工艺程序和安全质量要求执行，组织安全施工技术交底并签字确认。
;、安装自检12安装完毕后，安装单位应对安装质量进行自检，调试安全装置并填写自检报告书。
13、重大危险源和安全技术措施;. 、应急预案等14塔式起重机拆卸专项方案应包括下列内容1、工程概况；2、塔式起重机位置的平面和立面图；3、拆卸顺序；4、部件的重量和吊点位置；5、拆卸辅助设备的型号、性能及布置位置；6、电源的设置；7、施工人员配置；8、吊索具和专用工具的配备；9、重大危险源和安全技术措施；10、应急预案等。
塔式起重机、施工升降机安装、拆卸工程及时资料及安全管理要求
塔式起重机、施工升降机安装、拆卸工程及时资料及安全管理要求一.塔式起重机安装专项施工方案应包括内容（1）工程概况；（2）安装位置平面和立面图；（3）所选用的塔式起重机型号及性能技术参数；（4）基础和附着装置的设置；（5）爬升工况及附着点详图；（6）安装顺序和安全质量要求；（7）主要安装部件的质量和吊点位置；（8）安装辅助设备的型号、性能及布置位置；（9）电源的位置；施工人员配置；（10）吊索具和专用工具的配备；（11）安装工艺顺序；（12）安全装置的调试；（13）重大危险源和安全技术措施；（14）应急预案等。
二.施工升降机安装、拆卸工程专项施工方案应包含内容（1）工程概况；（2）编制依据；（3）作业人员组织和职责；（4）施工升降机安装位置平面、立面图和安装作业范围平面图；（5）施工升降机技术参数、主要零部件外形尺寸和质量；（6）辅助起重设备的种类、型号、性能及位置安排；（7）吊索具的配置、安装与拆卸工具及仪器；安装、拆卸步骤与方法；（8）安全技术措施；（9）安全应急预案。
三.出租单位应建立安全技术档案出租单位应提供建筑起重机械特种设备制造许可证、产品合格证、备案证明和自检合格证明，提交安装使用说明书，并应当应在签订的建筑起重机械租赁合同中，明确租赁双方的安全责任。
出租单位应建立安全技术档案，档案中应包括以下内容：（1）购销合同、制造许可证、产品合格证、安装使用说明书、备案证明等原始资料。
（2）定期检验报告、定期自行检查记录、定期维护保养记录、维修和技术改造记录、运行故障和生产安全事故记录、累计运转记录等运行资料。
（3)历次安装验收资料。
四.安装单位应当履行的安全职责安装单位应当依法取得建设主管部门颁发的相应资质和建筑施工企业安全生产许可证，并在其资质许可范围内承揽建筑起重机械安装、拆卸工程。
安装单位应当在安装工作前与建筑起重机械使用单位签订的建筑起重机械安装、拆卸合同中明确双方的安全生产责任，对于实行施工总承包的情况应与施工总承包单位签订建筑起重机械安装、拆卸工程安全协议书。
塔式起重机安装(拆卸)专项施工方案内容及要求(DOC)
塔式起重机安装(拆卸)专项施工方案内容及要求一、前言塔式起重机在建筑工程中起着举足轻重的作用，其安装和拆卸工作至关重要。
为确保安装(拆卸)过程安全、高效、顺利进行，制定专项施工方案势在必行。
二、施工前准备1.确定起重机型号、数量和吊装位置。
2.编制详细的施工计划，并提前报备相关部门。
3.确保吊装场地平整、无障碍物。
4.调查吊装现场周边环境，保证安全施工。
三、安装(拆卸)工序1. 安装(拆卸)前准备工作•搭建吊架和安全围栏。
•检查起重机构件质量和数量。
•准备起重机调试工具。
2. 起重机吊装工作•根据标准化程序组装各部件。
•安装并调整起重机主要结构，确保各部件拼接牢固。
3. 起重机安装调试•设备稳定性测试。
•试吊小荷载，检验安装质量。
4. 安全检查与验收•起重机各部位仔细检查。
•验收合格后，办理相关手续。
四、安全管理1.严格遵守安全操作规程。
2.安全工作责任到人，各岗位职责明确。
3.配备完善的安全设备和救援装备。
五、施工要求1.施工期间严禁无关人员进入作业区。
2.施工现场保持整洁，杜绝一切火源。
3.施工结束后，彻底清理作业区域。
六、总结塔式起重机安装(拆卸)专项施工方案内容及要求，为保障工程安全与顺利进行提供了详尽的操作指导。
在实际施工过程中，应严格遵循相关规定，确保施工质量，保障吊装作业的顺利进行。
以上为塔式起重机安装(拆卸)专项施工方案内容及要求。
感谢阅读！希望本文对您有所帮助，如果您有任何疑问或建议，欢迎与我们联系！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
最新资料，word文档，可以自由编辑！！精品文档下载【本页是封面，下载后可以删除!】塔式起重机安装专项施工方案内容及要求1、工程概况;2、安装位置平面和立面图;3、所选用的塔式起重机型号及性能技术参数;4、基础和附着装置的设置;(1)塔式起重机的基础及其地基承载力应符合产品说明书和设计图纸的要求。
安装前应对基础进行验收，合格后方能安装。
基础周围应有排水设施。
(2) 塔式起重机附着使用时，其附着装置的设置和自由端高度等应符合产品说明书的规定。
当附着水平距离、附着间距等不满足产品说明书要求时，应进行设计计算、绘制制作图和编写相关说明，并应由企业技术负责人审批或经原生产厂家确认。
附着装置的构件和预埋件应由原制造厂家或由具有相应能力的企业制作。
附着装置设计时，应对支承处的建筑主体结构进行验算。
5、爬升工况及附着节点详图;内爬式塔式起重机的基础、锚固、爬升支承结构等应根据产品说明书提供的荷载进行设计计算，并应对内爬式塔式起重机的建筑承载结构进行验算。
6、主要安装部件的重量和吊点位置;7、安装辅助设备的型号、性能及布置位置;8、吊索具和专用工具的配备;9、电源的设置;10、施工人员配置;(1) 持有安全生产考核合格证书的项目和安全负责人、机械管理人员。
(2)具有建筑施工特种作业操作资格证书的建筑起重机械安装拆卸工、起重信号工、电工、起重司机、司索工等特种作业操作人员。
以上施工人员要列表填写姓名、工种、资格证书编号。
11、安装工艺程序和安全质量要求；严格按照塔机产品说明书安装工艺程序和安全质量要求执行，组织安全施工技术交底并签字确认。
12、安装自检;安装完毕后，安装单位应对安装质量进行自检，调试安全装置并填写自检报告书。
13、重大危险源和安全技术措施;14、应急预案等.塔式起重机拆卸专项方案应包括下列内容1、工程概况；2、塔式起重机位置的平面和立面图；3、拆卸顺序；4、部件的重量和吊点位置；5、拆卸辅助设备的型号、性能及布置位置；6、电源的设置；7、施工人员配置；8、吊索具和专用工具的配备；9、重大危险源和安全技术措施；10、应急预案等。
注：（1）塔式起重机安装、拆卸专项施工方案应由安拆单位技术、安全、设备等部门审核、技术负责人审批后，经监理单位批准后实施。
（2）以上塔式起重机安装专项施工方案内容及要求摘编自《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-2010 请参考执行。
附：1、芝罘区万达广场塔吊安装方案2、牟平区文化中心工程PT7528塔机拆卸方案烟台市建筑安全与机械设备协会2013.03.01A5写字楼工程PT7528塔机安装安全专项施工方案安装单位：烟台××起重机械施工有限公司编制日期：2012年12月5日目录1.编制依据…………………………………………………………………………2.工程概况…………………………………………………………………………3.安装位置平面图…………………………………………………………………4．塔机型号及性能技术参数………………………………………………………5．附着装置的设置…………………………………………………………………6．主要安装部件的重量……………………………………………………………7．人员配备及职责…………………………………………………………………8.安装辅助设备、吊索具及专用工具的配备……………………………………9.塔机安装步骤和安全质量要求…………………………………………………10.顶升标准节步骤及安全质量要求………………………………………………11．安全装置的调试………………………………………………………………12. 安装及顶升过程安全技术措施………………………………………………13.安全操作规程……………………………………………………………………施工组织设计审核表1.编制依据本塔式起重机的安装专项施工方案是依据PT7528塔机《安装使用说明书》及相关安全技术标准、规程进行编制。
为确保塔机安装过程中的安装质量及施工安全，在塔机安装施工全过程中应严格按本方案执行。
本方案未尽事宜，应参照国家有关标准、规程进行。
编制依据如下：（1）《PT7528塔机使用说明书》（2）《塔式起重机操作使用规程》（JG/T100-1999）（3）《塔式起重机安全规程》（GB5144-2006）（4）《建筑机械使用安全技术规程》（JGJ33-2001）（5）《建筑施工塔式起重机安装、使用、拆卸安全技术规程》（JGJ196-2010）（6）施工现场实际情况、环境条件2.工程概况A5写字楼工程需要安装一台PT7528塔机。
塔机基础上平标高-4.9m,施工的建筑物标高100m（暂定）, 塔机基础中心到附墙面垂直距离6m（暂定），塔机最终安装高度为117m，采用70m臂长。
3.安装位置平面图详见附图一（塔机平面布置图）4．塔机型号及性能技术参数PT7528塔机备案编号为鲁FA-T00159,塔机最大臂长75m，最大起重量为18t，额定起重力矩为275t·m；附着式最大起升高度200m，独立式最大起升高度60m，最大幅度处吊重2.8t（具体数据参见起重性能表）.6．附着装置的设置6.1附着装置的附着位置、附着节点详图待图纸齐全后核定。
6.2塔机的附着设置要求为：第一道附着距基础上表面不大于45m; 第二、三、四道附着距上一道不大于36m; 第五道附着距第四道不大于30m。
第一、二、三、四道附着以上自由悬高不超过36m，第五道附着以上不超过17m。
7．主要安装部件的重量8．人员配备及职责8.1安装负责人：，专职安全员：。
8.2安装负责人负责向作业人员进行安全技术交底，并与专职安全员共同负责全过程的现场监督工作。
8.3工程项目部负责作业现场、场地道路的疏通，以及停止安装现场其他作业。
8.4安装人员：、、、、；电工：。
8.5汽车吊指挥人员负责对汽车吊吊装作业的现场指挥；汽车吊司机要谨慎操作，与指挥人员密切配合。
9.安装辅助设备、吊索具及专用工具的配备根据塔机的安装需要，必备的施工辅助设备、施工工具及安全防护用品如下：塔机安装前，安装班班长要对所有的吊具、索具进行全面安全检查，确认完好无损后方可使用。
10.塔机安装步骤和安全质量要求10.1、将组装好的3节标准节依次吊放到固定支脚上并用专用销轴连接，然后用安全销及开口销固定。
固定支脚预埋前，用水平仪调整保持水平，水平度误差不大于1/1000，且应保证塔身置于基础正中。
基础验收合格后方可进行塔机安装。
10.2、塔机安装前应安装避雷接地保护装置，将接地保护装置的电缆与塔身任何一根主弦杆的螺栓可靠连接，避雷接地电阻不得大于4Ω。
10.3、安装套架10.3.1、将爬升架平台、栏杆、爬梯等部件与套架结构组装完毕后，将吊具挂在套架上，拉紧钢丝绳吊起。
10.3.2、将套架缓慢套装在塔身外侧，切记安装顶升油缸的位置必须与塔身踏步同侧，将套架上的连接座放在过度节下边数第三道踏步上。
10.3.3、将油缸吊装到套架上并用销轴连接牢固，将顶升横梁吊装到过渡节最下边踏步上，然后将液压泵站吊装到爬升架平台上并固定好。
接好高压油管，接通液压站用临时电源，检查液压系统的运行情况。
10.3.4、液压系统正常后，将油缸活塞杆伸出，与顶升横梁用销轴连接牢固。
继续伸长油缸使套架连接座向上脱离过渡节踏步，操纵套架上的操纵杆使连接座外移离开踏步，然后收缩油缸，将套架落至安装回转总成时下支座能与过渡节上部鱼尾板顺利对接的位置。
10.4 安装回转总成10.4.1、首先将回转总成在地面装配完毕，将吊具与上支座连接牢固，将回转总成吊起。
10.4.2、下支座主弦杆对准过渡节上部鱼尾板后缓慢落下，用销轴将下支座与过渡节连接牢固，然后用4件安全销和开口销轴锁住。
10.5、安装旋转节将吊具挂在旋转节四根主弦杆处，拉紧绳索。
吊起旋转节，安装时注意安装平衡臂和起重臂的方向，有起重量限制器的一边与起重臂的方向一致。
用4件销轴将旋转节与上肢座连接固定，并按要求安装好开口销。
10.6、安装平衡臂空间桁架节，将平衡臂桁架节吊起，用4件销轴与旋转节连接固定，然后用安装开口销。
10.7依次安装起重臂第一节、第二节。
（1）将起重臂第一节起吊到安装位置，用销轴与旋转节连接固定，且吊装前先将托绳小车和载重小车放置在下弦杆上并固定好。
（2）将起重臂第二节与第一节用销轴连接固定。
10.8安装平衡臂平面节。
将平衡臂平面节与平衡臂桁架用销轴连接，然后将拉杆安装好。
10.9依次安装起重臂第三节、第四节、第五节。
10.10安装三件平衡重块。
依次吊装三件4.5t的平衡重放置在平衡臂上，靠近塔身处放置。
10.11依次安装起重臂第六节、第七节、第九节。
第九节起重臂吊装前先将托绳小车前车放置在下弦杆上并固定好。
10.12安装剩余的平衡重。
靠近塔身处依次放置二件4.5t的平衡重、一件2.4t的平衡重。
10.13绕绳系统。
吊装完毕后，进行起升钢丝绳的穿绕。
起升钢丝绳由起升机构卷筒放出，经平衡臂上排绳滑轮，绕过旋转节导向滑轮进入起重量限制器滑轮，向前再绕到变幅小车和吊钩滑轮组，最后将绳头通过绳夹固定在起重臂头部的防扭装置上。
变幅钢丝绳及托绳系统的穿绕。
将变幅绳的后绳一端锁在变幅卷筒上，另一端经臂架滑轮、臂根滑轮最后锁在变幅小车上。
变幅绳的前绳一端锁在变幅卷筒上，另一端经臂架滑轮、臂端滑轮锁在变幅小车涨紧轮上。
10.14接电源及试运转。
检查调试各机构处于正常工作状态，遇有故障应予以排除，检查正常后进行试运转。
11. 顶升标准节步骤及安全质量要求11.1顶升前的准备和检查:天气状况良好，风力不大于4级；检查爬升套架和标准节的相关部件爬爪、踏步、顶升横梁等结构件无变形、开焊、裂纹，爬升套架与标准节间隙合格，空载伸缩油缸几次,确认液压系统正常；专人指挥，专人负责操作液压系统、紧固塔身螺栓、翻动爬爪等工作，专人看管爬爪入位、踏步入槽、油缸横梁两端入槽、套架随油缸缩回或伸长而随动上升、各滚轮处有无卡滞现象等；各作业人员必须精神集中、互相配合；非有关人员不得登上操作平台，不得擅自启动泵阀开关或其它设备。
将起重臂旋转至引入标准节的方向并将回转机构制动住，放松电缆长度略超过需顶升的总高度。
11.2塔机的平衡。
将液压泵站操纵杆推到上升方向，向上顶升，直到回转支承支腿刚刚离开鱼尾板为止，可移动臂架牵引小车进行调整，直到回转支承支腿与鱼尾板在一条垂直线上。
11.3用顶升横梁上的顶升油缸顶起塔机上半部分。
11.4用顶升套架上的锁靴将顶起的塔机部分固定在塔身凸耳上。
11.5拆下在凸耳上紧固锁靴用的安全楔。
11.6将锁靴和横梁组件从钩上摘下，并脱离凸耳，收回活塞杆，将组件提起。
11.7重新将横梁放到另一对凸耳以上的位置。
