低压配电柜技术要求
低压配电柜的技术要求
低压配电柜的技术要求一、外观要求：1.低压配电柜应具有合理的结构，美观、耐用，并能适应安装场地的环境条件。
2.外壳应采用防火、防腐材料制造，颜色应为柔和、美观，并且易于清洁。
3.保险盖、接地标识、防触电标志、操作手柄标贴等应醒目且符合国家标准要求。
二、结构要求：1.低压配电柜的结构应满足电气设备的安装、保护、线路连接、示意、操作和检修要求。
2.各种电器元件应有固定的安装位置，布置合理，便于排查故障和维修。
3.电器元件的定位孔、线缆夹紧装置、切口缺口和开关位置等都应具有良好的制作精度。
三、安全要求：1.低压配电柜应具有良好的触电保护，各种开关应带有遮挡板或护盖，以防止误碰和触电。
2.低压配电柜的绝缘距离应符合国家电器安全标准，以保证电气设备的安全。
3.无论是静态和动态状态下，低压配电柜的绝缘电阻应符合规定的范围，并能满足运行要求。
4.低压配电柜应具有过载和短路保护功能，能够及时切断电源以防止电器设备损坏。
5.低压配电柜的开关操作杆应设有完整的操作指示，并且易于操作。
四、稳定性要求：1.低压配电柜应具有稳定的电源供应和不间断的电气参数，以确保电气设备的长期稳定运行。
2.低压配电柜应具有适当的空气流通，以保持设备的合理运行温度。
3.低压配电柜应具有良好的抗干扰性能，以确保设备不受外部电磁干扰的影响。
五、可靠性要求：1.低压配电柜应具有较低的故障率和容错能力，能够在最短时间内有效解决故障。
2.各种电器元件应经过严格的检验和测试，确保其品质良好，并符合国家标准要求。
六、维护要求：1.低压配电柜应具备方便的检修设计，能够快速更换故障元件和进行检修维护。
2.低压配电柜应具有清理和维护设备的便利性，易于清理灰尘和积水。
以上是低压配电柜的一些技术要求，以确保其安全可靠运行。
在实际应用中，我们还需要根据具体情况进行进一步的设计和选择，以满足特定的需求和要求。
低压配电柜技术要求范文（三篇）
低压配电柜技术要求范文一、引言低压配电柜作为现代电力系统的重要组成部分，具有将电能安全可靠地分配到各用电设备的功能，对于保障电力供应的稳定和可持续运行具有重要意义。
本文将从低压配电柜的技术要求出发，对其进行详细的介绍和分析。
二、低压配电柜的分类低压配电柜根据其功能和应用范围的不同，可分为配电配电箱、电动机控制柜、综合控制柜、自动化控制柜等。
不同类型的低压配电柜在技术要求上也会有所不同，本文以综合控制柜为例进行探讨。
三、低压配电柜的外观与结构要求1. 外观要求：低压配电柜外观应美观大方，颜色统一，不得有锈蚀、划痕等瑕疵。
标志、标牌应清晰可辩；2. 结构要求：低压配电柜结构应合理紧凑，安装固定可靠。
柜体材料应具有一定的机械强度和防腐蚀性能，并符合相关的安全标准。
四、低压配电柜的电气特性要求1. 运行电压：低压配电柜的运行电压通常为380V，符合工业用电标准；2. 额定电流：低压配电柜的额定电流应根据实际需要确定，以满足用电设备的正常工作要求；3. 高短时稳定电流：低压配电柜应具备一定的高短时稳定电流能力，以应对突发电流过大的情况；4. 分断能力：低压配电柜应具有足够的分断能力，保证在故障发生时能够快速切断电源，并防止故障扩大。
五、低压配电柜的防护等级要求根据低压配电柜的应用环境和防护需求不同，其防护等级一般为IP20-IP65。
具体要求如下：1. 防护等级：低压配电柜应符合相关标准的防护等级要求，保证其在污染、腐蚀、潮湿等恶劣环境下的正常工作；2. 防护结构：低压配电柜应具有符合防护等级的密封结构，尽量防止外界灰尘、水分等物质对设备的侵蚀；3. 防护门锁：低压配电柜应配备符合防护等级要求的防护门锁，确保柜体密封性良好。
六、低压配电柜的绝缘与接地要求1. 绝缘材料：低压配电柜应选用符合绝缘要求的材料，确保设备的绝缘性能良好；2. 绝缘强度：低压配电柜应具备足够的绝缘强度，以防止电弧击穿和绝缘故障；3. 接地电阻：低压配电柜应通过合适的接地方式，保证接地电阻符合相关标准要求，以提高设备的安全性。
低压配电柜技术要求范本

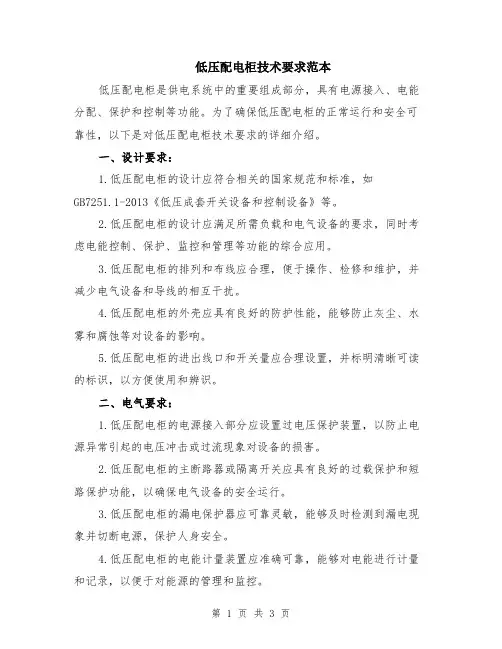

低压配电柜技术要求范本低压配电柜是供电系统中的重要组成部分，具有电源接入、电能分配、保护和控制等功能。
为了确保低压配电柜的正常运行和安全可靠性，以下是对低压配电柜技术要求的详细介绍。
一、设计要求：1.低压配电柜的设计应符合相关的国家规范和标准，如GB7251.1-2013《低压成套开关设备和控制设备》等。
2.低压配电柜的设计应满足所需负载和电气设备的要求，同时考虑电能控制、保护、监控和管理等功能的综合应用。
3.低压配电柜的排列和布线应合理，便于操作、检修和维护，并减少电气设备和导线的相互干扰。
4.低压配电柜的外壳应具有良好的防护性能，能够防止灰尘、水雾和腐蚀等对设备的影响。
5.低压配电柜的进出线口和开关量应合理设置，并标明清晰可读的标识，以方便使用和辨识。
二、电气要求：1.低压配电柜的电源接入部分应设置过电压保护装置，以防止电源异常引起的电压冲击或过流现象对设备的损害。
2.低压配电柜的主断路器或隔离开关应具有良好的过载保护和短路保护功能，以确保电气设备的安全运行。
3.低压配电柜的漏电保护器应可靠灵敏，能够及时检测到漏电现象并切断电源，保护人身安全。
4.低压配电柜的电能计量装置应准确可靠，能够对电能进行计量和记录，以便于对能源的管理和监控。
三、保护要求：1.低压配电柜的过载保护装置应能够及时切断电源，并具有可靠复归功能，以防止电气设备因长时间过载而损坏。
2.低压配电柜的短路保护装置应具有快速切断电源的能力，以防止电气设备因短路而受损。
3.低压配电柜的欠压保护装置应能够及时检测到电源电压低于正常范围，并切断电源，以防止电气设备的正常运行受到影响。
4.低压配电柜的过压保护装置应能够及时检测到电源电压高于正常范围，并切断电源，以避免导致电气设备的损坏。
四、控制要求：1.低压配电柜的开关控制应方便灵活，能够实现对各个电气设备的独立开关控制，以便于操作和控制。
2.低压配电柜的控制系统应稳定可靠，能够自动切换电源和进行故障报警，在电气设备出现故障时及时作出正确的处理。
低压配电柜技术要求

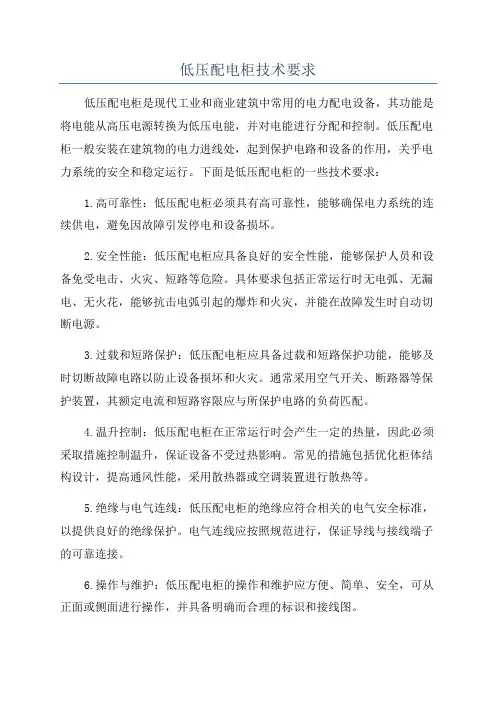

低压配电柜技术要求低压配电柜是现代工业和商业建筑中常用的电力配电设备，其功能是将电能从高压电源转换为低压电能，并对电能进行分配和控制。
低压配电柜一般安装在建筑物的电力进线处，起到保护电路和设备的作用，关乎电力系统的安全和稳定运行。
下面是低压配电柜的一些技术要求：1.高可靠性：低压配电柜必须具有高可靠性，能够确保电力系统的连续供电，避免因故障引发停电和设备损坏。
2.安全性能：低压配电柜应具备良好的安全性能，能够保护人员和设备免受电击、火灾、短路等危险。
具体要求包括正常运行时无电弧、无漏电、无火花，能够抗击电弧引起的爆炸和火灾，并能在故障发生时自动切断电源。
3.过载和短路保护：低压配电柜应具备过载和短路保护功能，能够及时切断故障电路以防止设备损坏和火灾。
通常采用空气开关、断路器等保护装置，其额定电流和短路容限应与所保护电路的负荷匹配。
4.温升控制：低压配电柜在正常运行时会产生一定的热量，因此必须采取措施控制温升，保证设备不受过热影响。
常见的措施包括优化柜体结构设计，提高通风性能，采用散热器或空调装置进行散热等。
5.绝缘与电气连线：低压配电柜的绝缘应符合相关的电气安全标准，以提供良好的绝缘保护。
电气连线应按照规范进行，保证导线与接线端子的可靠连接。
6.操作与维护：低压配电柜的操作和维护应方便、简单、安全，可从正面或侧面进行操作，并具备明确而合理的标识和接线图。
7.数据的采集与监测：低压配电柜可配备数据采集与监测系统，以便对电能消耗、电流波形、电压稳定性等进行监测和分析，提高电力系统的运行效率和节能性能。
8.防护等级与灰尘防护：低压配电柜的防护等级应符合现场环境的要求，以防止灰尘、水等外部物质的侵入，保证设备的正常运行。
综上所述，低压配电柜的技术要求主要包括高可靠性、安全性能、过载和短路保护、温升控制、绝缘与电气连线、操作与维护、数据采集与监测、防护等级与灰尘防护等方面。
这些要求旨在确保配电柜的安全、稳定和高效运行，为电力系统提供可靠的电能分配和控制。
低压配电柜技术要求
低压电控柜（箱）技术要求一：低压配电柜引用标准遵循的主要现行标准，但不仅限于下列标准的要求：(1)GB1207《电压互感器》(2)GB1208 《电流互感器》(3)GB7251《低压成套开关设备和控制设备》(4)GB4208《外壳防护等级（IP代码）》以上标准的引用均采用最新版本。
二：低压配电柜主要技术要求1、控制柜（箱）清单箱体采JXF型，适用范围适用于交流频率50Hz、额定工作电压400V及以下用电路中。
防护等级不低于IP30。
要求板材应采用厚度不小于2.0㎜厚的优质电解板材折弯焊接而成，表面经过环氧树脂静电喷涂外理，美观耐用，颜色计算机灰。
柜体应有足够的强度和刚度，柜门设加强筋。
挂墙明装的需满足挂墙明装条件，并要求在安装孔处做强化处理；落地安装的需带底座，底座采用[10槽钢焊接。
门开度大于90°，转动灵活，门锁采用优质锁芯，带弹出功能。
门板加装密封胶条，防止灰尘、水流渗入。
柜门与柜体应加设可靠接地连接。
箱体上下两侧备有活动的敲落孔，并已加盖密封，防止灰尘进入柜内，盖板的设置不会影响设备的正常隐形时的通风和散热。
箱体配有安装底板，可安装电器设备。
柜内元件的布置结构合理，安全间距符合相关技术要求，满足散热要求，保证在安装、检修等特殊情况下有足够的空间。
母线排采用优质高导电高载流量母线排，绝缘等级符合要求，并满足维修需求。
控制箱中断路器、接触器、热继电器等元器件选型应匹配用电设备，依图纸为准，选型不得低于图纸型号，主要元器件采用三菱产品；接线端子为阻燃型耐用端子，并预留20%扩展端子。
柜内接线应整齐，编号应规范，线缆号管标号应为打印，设备位号采用3M不干胶打印，并满足相关规范要求，以图纸为准。
柜体名牌采用不锈钢，分别标注柜体编号和制造商、出厂日期等。
除照明配电箱外，动力配电箱柜门安装电压、电流指示，控制箱柜门安装电源指示、运行指示、启动和停止按钮开关等，互感器选用国产名牌，指示灯和按钮开关选用上海二工产品。
低压配电柜招标技术要求完整版
低压配电柜招标技术要求HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】1 技术要求及规格概述1.1.1 工程概况1.1.2 环境条件（1）地区环境温度：-10～+43C。
（2）环境温度：-5～+40C。
（3）相对湿度：日平均值不大于95%，月平均值不大于90%（20C）。
（4）海拔高度：<2000 m。
（5）地震烈度：≤7度。
（6）振动：f10HZ时，振幅为，10 f150HZ时，加速度为。
（7）安装：户内安装，垂直安装与垂直面的倾斜角度不超过5度，整组柜排列应保持相对平整。
（8）雷暴日：中雷区。
（9）污染等级：3级。
（10）在高湿期内可能有凝露现象，投标人应采取措施防止凝露对设备的危害。
防凝露设备具有手动/自动投入功能，手动/自动投入装置每所设置一套。
1.1.3 采用标准按本技术条件提供的设备应遵循下列标准的最新版本或修订本，但不局限于这些标准：GB/ 《低压开关设备和控制设备总则》GB7947-87 《绝缘导体和裸导体的颜色标志》GB7251-97 《低压成套开关设备和控制设备》JB/T9661-99 《低压抽出式成套开关设备》JB/T5877-99 《低压固定封闭成套开关设备》GB/ 《低压系统内设备的绝缘配合第一部分：原理、要求和试验》《低压开关设备和控制设备低压开关、隔离器、隔离开关及熔断器组合电器》GB50057-94 《建筑物防雷设计规范》《低电压并联电容器》JB7113-1993 《低电压并联电容器装置》IEC112-1979 《固体绝缘材料在潮湿条件下的相对起痕指数和耐痕指数的测定方法》说明：所采用的标准均应为项目执行时的最新有效版本。
若投标人采用除上述之外的其它被承认的相关国内、国际标准，应明确提出并提供相应标准复印件，经招标人批准后方可采用。
变电所部分（A1）1.2.1 系统参数低压配电系统采用三相五线制配电系统，接地保护系统采用TN-S方式。
低压配电柜技术要求范文
低压配电柜技术要求范文低压配电柜是供电系统中的重要组成部分，其负责接受和分配电能，并保障电力系统的安全稳定运行。
为了确保低压配电柜的正常运行，有一系列的技术要求需要满足。
以下是对低压配电柜技术要求的详细介绍。
1. 设备选型要求低压配电柜的设备选型要求应符合国家相关标准和规范。
选用的设备应具有合理的结构设计，保证柜体的可靠性和可操作性，并具备良好的隔离和防护性能。
在选型时，应根据具体使用环境和负载特点，选择合适的断路器、断路器负荷开关、接触器、继电器等电器元件，以保证设备在不同工作条件下的可靠性和安全性。
2. 绝缘性能要求低压配电柜的各种部件和分段应具有足够的绝缘性能，以防止电气故障和意外触电。
绝缘材料应符合国家与行业标准，并具备优异的耐压、耐温和耐湿性能。
各种导线、电缆、接线端子等电气连接部件应采用合适的绝缘套管和绝缘盖板进行深度保护，确保电气设备和人员的安全。
3. 过载和短路保护要求低压配电柜在过载和短路情况下应能迅速切断电源，以保护设备和电气线路不受损害。
为实现过载和短路保护，应在低压配电柜中设置合适的保护装置，如熔断器、断路器负荷开关等。
这些保护装置应具备灵敏可靠的动作特性，能够在短时间内切断电源，以防止过电流引起的设备损坏和火灾事故。
4. 火灾防护要求低压配电柜中的电气设备应采取有效的火灾防护措施，以减少火灾事故的发生，并保证消防救援的顺利进行。
配电柜的外壳和隔断板应具备耐火性能，能够抵御火焰和高温的侵蚀。
同时，配电柜内的电器元件应采用阻燃材料，以降低火灾的蔓延速度。
此外，还应设置合适的自动灭火装置和火灾报警装置，及时发现和扑灭火灾，保护人员和设备的安全。
5. 接地与绝缘要求低压配电柜应具备良好的接地和绝缘性能，以确保电气设备和人员的安全。
配电柜的接地系统应符合国家相关标准，接地电阻应小于规定值，接地引线应采用合适材质和截面积，且连接牢固可靠。
同时，配电柜的绝缘电阻应满足规定要求，电气设备的绝缘电阻应达到国家和行业标准，以防止绝缘故障和意外触电。
低压配电柜技术要求
低压配电柜技术要求低压配电柜是电力系统中非常重要的组成部分，用于对电能进行调度、保护和分配。
它在现代工业和商业建筑中广泛使用。
为了确保低压配电柜的安全、可靠和高效运行，有一些必要的技术要求需要满足。
1. 电器元件的选择：低压配电柜中使用的电器元件包括断路器、接触器、保险丝等。
这些元件必须具有合适的额定电流和额定开关容量，以满足实际负荷需求。
同时，这些元件还应具有良好的热稳定性和耐久性，以确保长时间运行的可靠性。
2. 安全保护装置：低压配电柜应配备各种安全保护装置，包括过载保护、短路保护、接地故障保护等。
这些装置可以对电路中的异常情况和故障进行及时检测和处理，保护设备和人员的安全。
3. 良好的散热设计：低压配电柜中的电器元件在运行过程中会产生大量的热量，必须通过散热来保持元件的正常工作温度。
因此，低压配电柜应具有良好的散热设计，包括合理的散热通风孔、散热片等。
同时，还需要考虑配电柜周围的环境温度和湿度，以避免因过高温度而造成元件的损坏或过早老化。
4. 可靠的接线和连接：低压配电柜中的电缆和导线应经过良好的接头和连接，以确保电流的正常传输和连接的可靠性。
接线和连接还需要注意规范的操作，避免安装不当和疏忽导致的电气事故和故障。
5. 合理的组织结构和操作便捷性：低压配电柜应具有合理的组织结构，以方便维护人员进行操作和维护。
柜体内的元件和导线应排列整齐，便于检修和维修。
同时，配电柜还应具有符合人体工程学的控制装置和操作界面，方便操作和操作人员的安全。
6. 软件系统的合理配置：随着信息技术的发展和电力系统自动化的普及，低压配电柜也越来越多地采用软件系统进行监控和管理。
合理配置软件系统可以实现对配电柜的远程监控、自动控制和故障诊断，提高整个电力系统的可靠性和效率。
7. 转换效率的优化：低压配电柜中的传动装置和电源转换装置应具有较高的转换效率，以减少能源的浪费和损耗。
在选择和配置电器元件时，需要考虑其转换效率和能效等级，以提高整个系统的能源利用率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压配电柜技术要求公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
低压电控柜（箱）技术要求
一：低压配电柜引用标准
遵循的主要现行标准，但不仅限于下列标准的要求：
(1)GB1207《电压互感器》
(2)GB1208 《电流互感器》
(3)GB7251《低压成套开关设备和控制设备》
(4)GB4208《外壳防护等级（IP代码）》
以上标准的引用均采用最新版本。
二：低压配电柜主要技术要求
1、
控制柜（箱）清单
2、低压配电柜主要技术要求：
箱体采JXF型，适用范围适用于交流频率50Hz、额定工作电压400V及以下用电路中。
防护等级不低于IP30。
要求板材应采用厚度不小于㎜厚的优质电解板材折弯焊接而成，表面经过环氧树脂静电喷涂外理，美观耐用，颜色计算机灰。
柜体应有足够的强度和刚度，柜门设加强筋。
挂墙明装的需满足挂墙明装条件，并要求在安装孔处做强化处理；落地安装的需带底座，底座采用[10槽钢焊接。
门开度大于90°，转动灵活，门锁采用优质锁芯，带弹出功能。
门板加装密封胶条，防止灰尘、水流渗入。
柜门与柜体应加设可靠接地连接。
箱体上下两侧备有活动的敲落孔，并已加盖密封，防止灰尘进入柜内，盖板的设置不会影响设备的正常隐形时的通风和散热。
箱体配有安装底板，可安装电器设备。
柜内元件的布置结构合理，安全间距符合相关技术要求，满足散热要求，保证在安装、检修等特殊情况下有足够的空间。
母线排采用优质高导电高载流量母线排，绝缘等级符合要求，并满足维修需求。
控制箱中断路器、接触器、热继电器等元器件选型应匹配用电设备，依图纸为准，选型不得低于图纸型号，主要元器件采用三菱产品；接线端子为阻燃型耐用端子，并预留20%扩展端子。
柜内接线应整齐，编号应规范，线缆号管标号应为打印，设备位号采用3M不干胶打印，并满足相关规范要求，以图纸为准。
柜体名牌采用不锈钢，分别标注柜体编号和制造商、出厂日期等。
除照明配电箱外，动力配电箱柜门安装电压、电流指示，控制箱柜门安装电源指示、运行指示、启动和停止按钮开关等，互感器选用国产名牌，指示灯和按钮开关选用上海二工产品。
3、报价配置清单样本
投标方投标报价参考配置清单样本，包括但不限于该配置清单。
投标方有必要提供保证设备在质量保证期内正常运转所必须的附件、备件、工具和消耗品等必须提供，在投标书中列出清单，提供名称规格、用途和制造厂，并单独报价。
4、付款方式：合同签订后付合同总价20%预付款，设备交付并开具全额增值税发票后付合同总价40%货款，设备正常运行1个月（或者到货满1年）后付合同总价30%货款，设备投入运行1年无质量问题，付10%质保金。
交货期：合同签订生效后30天内设备到现场。
交货地点：
四：包装运输及储存
1、包装应保证产品及附件，在整个运输和储存期间不会损坏和松动，采取必要措施避免震动和碰撞。
2、使用国家标准，在包装箱上用油漆书写项目名称，应有在运输、保管过程中必须注意事项的明显表示和符号（如上部位置、防震、起吊位等）。
3、每台控制柜（箱）应附有产品合格证明书（包括出厂试验报告）、装箱单和安装使用说名书。
4、设备到达现场后，买方应提前一周电传告知供货方开箱验收时间、地点。
接买方电传通知后供货方应及时派人员参加开箱验收，若一方不能按照双方商定的时间到达验货现场，另一方可以单独开箱验货，未参加验货方应对开箱验货结果予以认可。
六：技术资料
中标方应提供产品合格证明并随设备免费提供以下资料：
1、经过验证的最终随机纸质资料3套，CAD格式图纸等技术资料1套。
2、设备竣工图：电气原理图、接线图；安装图纸及安装技术说明等。
3、操作使用说明书及维修手册；附件、备件明细表。
4、出厂前的各种检验和试验记录；原材料、外购零部件的分析报告及检验合格证、说明书、图纸等。
其他供用户使用的必备资料。
七：其他
1、本协议为订货合同附件，与合同具有同等法律效力。
2、本技术条件所使用的标准如遇与供货方所执行的标准不一致时，按较高标准执行。
3、未尽事宜，协商解决。
