电缆桥架支架的标准1支吊架设计依据1.1《建筑工程施工质量统一验收标准规范》GB50300—20131.2《建筑电气安装工程施工及验收规范》GB50303—20021.3国家建筑标准设计图集《室内管道支架和吊架》03S4021.4国家建筑标准设计图集《电缆桥架安装》04D701—32桥架支吊架计算过程支吊架的设计过程中主要考虑一下几种荷载：垂直荷载、水平荷载。
支吊架计算成果主要包括支吊架的间距计算、支吊架横杆计算、支吊架吊杆计算；其中，单根各种规格桥架支吊架横杆及支吊架吊杆见下表：支吊架规格及支架吊杆对应表2.1 支吊架间距间距系指管道的跨度，一般管道的最大支吊架间距是按强度条件和刚度（或挠度）条件计算决定。
在两者中，选择其数值小的作为管道的最大间距值；按刚度条件水平管道支吊架最大允许间距L=110EI△W=110198*96.68*158.385*10=5.852m按强度条件水平管道支吊架最大允许间距L=Z[σ]W=21.73*1108.385*10=5.339m式中：L—水平管道支吊架的间距（单位：m）；E—管材在热态下的弹性模量（单位：kN/mm²）：取值196~206，取值198kN/mm²；I—管材的截面惯性矩（单位：cm4）；W—管材的单位长度重量（单位：kN/m）；△—管材在跨中的挠度（单位：mm），一般选用挠度在10~20mm之间选取；15Z—管材的截面模量（单位：cm3）；☌—热态下钢管受到重力荷载部分的许用应力（单位：MPa）；2.2 吊杆计算吊杆按轴心受位构件计算，并考虑一定的腐蚀余量，按照下式计算，满足国标GB/T17116.3An≥1.5*N0.85f=1.5*(8.385)*9.80.85=145.011=>10式中：An—吊杆截面面积（单位：mm2）；N—吊杆拉力设计值（N）；f—钢材强度设计值（N/mm2）；吊杆使用最大荷载吊杆直径10 12 16 20 24 30拉力允许值3250 4725 9000 14000 2000032502.3 横梁计算横梁计算主要是承受和管道的荷载，故其受力形式为弯剪受力，分别计算其受弯和受剪应力，然后确定横梁是否满足受力要求。
电缆桥架安装要求及规范
电缆桥架安装要求及规范
一、电缆桥架安装要求
1、桥架的安装应严格遵循产品设计、制造及安装说明书要求，如有
疑问，应及时向有关部门求证。
2、作业面应平整、无灰尘，尽量满足桥架安装的基础条件。
3、桥架主梁的上、下支点及高度应按设计要求安装，主梁支点应垂
直或尽可能平行，并预留桥架调节位置。
4、桥架主梁应钉固安装，钢筋绑扎时应采用金属固定物连接，避免
位移。
5、桥架的安装应设计预留一定的余量，便于调节和检修。
6、桥架的安装应严禁用角钢等非桥架材料支撑桥架，以避免不安全
因素的发生。
7、应安装瞭望台、防落物隔离护栏、栏杆护栏等，以确保施工安全。
二、电缆桥架安装规范
1、电缆穿线时，应考虑防雷、防水及电缆保护要求，按相关规定进
行安装穿线，避免损坏电缆。
2、电缆穿线时，要求把安装梁遮蔽膨胀缝内的电缆分类组织，绑扎
时应注意电缆的松紧及不能紧绑，以免损坏电缆。
3、电缆桥架配管时，要求把不同性线路之间的间距保持最大的间距，以防止电缆之间出现干扰情况。
4、电缆桥架配管时，应注意走线规律，应按相关技术图纸及规范要求安装。
桥架安装要求及规范指导
桥架安装要求及规范指导电缆桥架安装要求(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。
(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。
(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。
(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。
直线段：注明全长、桥架层数、标高、型号及规格。
拐弯点和分支点:注明所用转弯接板的型号及规格。
升降段：注明标高变化,也可用局部大样图或剖面图表示。
(5)桥架支撑点, 如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。
(6)电缆引下点位置及引下方式,一般而言,大批电缆引下可用垂直弯接板和垂直引上架,少量电缆引下可用导板或引管,注明引下方式即可。
(7)电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%。
(8)电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5米处应固定在桥架的支架上,水平敷设时, 在缆线的首、尾、转弯及每间隔3~5米处进行固定。
(9)在吊顶内设置时,槽盖开启面应保持80毫米的垂直净空,线槽截面利用率不应超过50%。
(10)布放在线槽的缆线可以不绑扎,槽内缆线应顺直,槽内缆线应顺直,尽量不交叉,缆线不应溢出线槽,在缆线进出线槽部位, 转弯处应绑扎固定。
垂直线槽布放缆线应每间隔1.5米固定在缆线支架上。
(11)在水平、垂直桥架和垂直线槽中敷设线时,应对缆线进行绑扎。
4对线电缆以24根为束,25对或以上主干线电缆、光缆及其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。
绑扎间距不宜大于1.5米,扣间距应均匀,松紧适度。
(12)桥架水平敷设时,支撑间距一般为1.5-3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。
电缆桥架安装规范标准
电缆桥架安装规范标准电缆桥架是一种用于电缆敷设的支架系统，广泛应用于建筑物、工厂、机房等场所。
为了保证电缆桥架的安装质量和可靠性，制定了一系列的安装规范标准。
下面是电缆桥架安装规范标准的主要内容。
1. 材料选择安装电缆桥架首先要选择合适的材料。
通常情况下，电缆桥架的材料应选用镀锌钢板或不锈钢板制作，以确保其耐腐蚀性和耐用性。
2. 安装位置电缆桥架的安装位置应根据具体情况来确定，一般应选择在室内或室外的墙壁或天花板上安装。
安装位置应避免与其他设备、管道等相互干扰。
3. 安装间距电缆桥架的安装间距应符合规定的标准。
一般来说，水平安装时，每根电缆桥架的距离不应超过1.5米，垂直安装时，每根电缆桥架的距离不应超过2米。
4. 连接和固定安装电缆桥架时，应采用专用的连接件和固定件进行连接和固定。
连接件和固定件的选择应符合规范标准，并保证其固定牢固、不易松动。
5. 线缆敷设线缆敷设应遵循一定的原则和方法。
首先，要确保线缆整齐、平行，不携带其他杂物。
其次，线缆应尽量避免弯曲和扭曲，避免与其他线缆搭接在一起。
最后，线缆的弯曲半径应符合规定的标准，以免影响线缆的传输性能。
6. 安全防护电缆桥架的安装应给予足够的安全防护。
首先，安装位置应远离火源和易燃物。
其次，电缆桥架的梁、支柱等部件应采取防腐措施，以防止腐蚀损坏。
最后，电缆桥架的安装应符合相关的安全要求和规范，确保人员和设备的安全。
总之，电缆桥架的安装规范标准对于保证电缆敷设的质量和可靠性至关重要。
只要严格按照安装规范进行操作，可以保证电缆桥架的稳固性和性能，提高电缆传输的效率和安全性。
同时，对于维护和管理电缆桥架也起到了重要的指导作用。

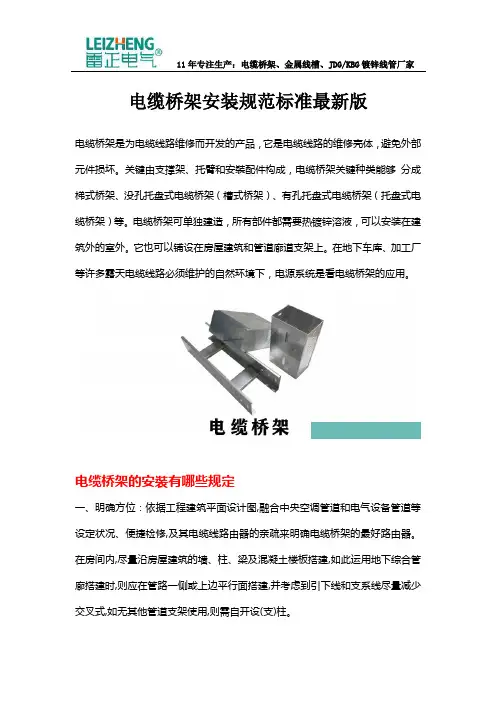

电缆桥架安装规范标准最新版
电缆桥架安装规范标准最新版电缆桥架是为电缆线路维修而开发的产品，它是电缆线路的维修壳体，避免外部元件损坏。
关键由支撑架、托臂和安裝配件构成，电缆桥架关键种类能够分成梯式桥架、没孔托盘式电缆桥架（槽式桥架）、有孔托盘式电缆桥架（托盘式电缆桥架）等。
电缆桥架可单独建造，所有部件都需要热镀锌溶液，可以安装在建筑外的室外。
它也可以铺设在房屋建筑和管道廊道支架上。
在地下车库、加工厂等许多露天电缆线路必须维护的自然环境下，电源系统是看电缆桥架的应用。
电缆桥架的安裝有哪些规定一、明确方位：依据工程建筑平面设计图,融合中央空调管道和电气设备管道等设定状况、便捷检修,及其电缆线路由器的亲疏来明确电缆桥架的最好路由器。
在房间内,尽量沿房屋建筑的墙、柱、梁及混凝土楼板搭建,如此运用地下综合管廊搭建时,则应在管路一侧或上边平行面搭建,并考虑到引下线和支系线尽量减少交叉式,如无其他管道支架使用,则需自开设(支)柱。
(1)载荷测算：测算电缆桥架主干道纵剖面上单位长度的电缆线净重。
(2)明确电缆桥架的总宽：依据布线电缆线总数、电缆线直徑及电缆线的间隔来明确电缆桥架的型号规格、规格型号，托臂的长短,支撑的长短、间隔,电缆桥架的总宽和叠加层数。
(3)明确安裝方法：依据场地的设定标准明确电缆桥架的固定不动方法,挑选悬吊训练式、直立式、外壁式或者混合式教学,联接件和标准件一般是配套设施供货的,除此之外,依据电缆桥架构造选折相对的后盖板。
(4)绘制电缆桥架平、剖视图,部分位置还应绘制室内空间图,开裂原材料表。
二、如与电力工程电缆桥架共用时,应将电线电缆和弱电安装电缆线各直一侧,正中间选用挡板隔开。
三、弱电安装电缆线与其他低压电缆线共用电缆桥架时,应严格遵守挑选具备外屏蔽掉层的综合布线系统的弱电安装电缆线,防止相互之间的影响。
电缆桥架安装规范标准
电缆桥架的安装 方式
电缆桥架的安装 要求
电缆桥架的安装 环境
电缆桥架的安装 步骤
电缆桥架的安装 注意事项
室内或室外
室内安装：适用于封闭的建筑物内部，如机房、车间等场所，要求环境干燥、无尘、无腐蚀性气体。 室外安装：适用于室外露天场所，如电力走廊、跨越道路、跨越河流等，要求承受一定的风吹雨打、日晒雨淋等自然环境影响。
特殊环境要求
电缆桥架的安装 应考虑环境温度 和湿度，确保电 缆正常运行。
在易燃、易爆、 腐蚀性气体等危 险环境中，电缆 桥架的安装应符 合相关规定。
在潮湿、多尘、 高温、低温等特 殊环境中，电缆 桥架的安装应采 取相应的防护措 施。
在室外环境中安 装电缆桥架时， 应考虑防水、防 雷、防晒等措施， 确保电缆安全。
电缆桥架穿过防 火墙及防火楼板 时，应采取防火 封堵措施。
防火材料应采用 耐火时间满足要 求的材料。
防腐要求
电缆桥架的表面应进行防腐处理，以提高其耐久性和使用寿命。 防腐处理可以采用喷涂、电镀、热浸镀等工艺，具体工艺应根据使用环境 和要求选择。 防腐处理应均匀、致密，无气泡、裂纹、脱落等现象。
电缆桥架的连接处应进行密封处理，以防止腐蚀介质侵入。
电缆桥架应安装在 方便维护和检查的 地方，便于后期维 护和管理
电缆桥架应安装在 与其他设备保持一 定距离的地方，避 免相互干扰和影响
吊装
适用场景：适用于 高度较高、跨度较 大的电缆桥架安装
安装方式：采用吊 车或吊架将桥架吊 装到位，然后进行 固定
注意事项：应确保 桥架吊装稳定，避 免晃动或倾斜；同 时应考虑桥架的承 重和跨度，确保安 装安全可靠
检查电缆桥架的 安装位置是否正 确，是否符合设 计意图
电缆桥架安装要求及规范指导
电缆桥架安装要求及规范指导
电缆桥架的安装要求和规范指导主要包括以下几个方面：
1. 安装位置：电缆桥架应安装在通信室、机房、电力设备间等需要走线的区域，不得安装在易燃、易爆、高温、高湿度或有腐蚀性气体的场所。
2. 安装高度：通常情况下，电缆桥架的安装高度应根据电缆的规格、数量和布线方案来确定，在实际安装过程中需要与设计方进行沟通确认。
3. 安装方式：电缆桥架可以采用吊装、直接安装或墙面安装等方式，根据具体情况选择适合的安装方式。
4. 安装间距：电缆桥架的安装间距应根据电缆的规格和数量来确定，一般情况下不宜超过2米。
5. 固定设施：电缆桥架的安装需要使用固定设施，如膨胀螺栓、吊杆或墙座等，确保电缆桥架的牢固稳定。
6. 导线布线：在安装之前，需要先进行导线的布线规划，根据实际情况确定导线的路径和走向。
7. 线缆固定：电缆桥架的安装需要对线缆进行固定，可以使用卡夹、绑扎带或线缆托等设备进行固定，确保线缆不晃动。
8. 安全要求：在电缆桥架的安装过程中，需要注意安全问题，如使用安全带、安装防滑设施等，防止意外事故的发生。
总之，电缆桥架的安装要按照相关规范和标准进行，确保安全可靠地完成走线任务。
在实际操作中，还需要根据具体情况和要求进行适当调整和处理。
电缆桥架安装要求及规范
电缆桥架安装要求及规范目录 - 1. 引言 - 2. 安装要求 - 2.1. 桥架材料 - 2.2. 安装前准备 - 2.3. 安装步骤 - 3. 安装规范 - 3.1. 弯曲半径 - 3.2. 桥架间距 - 3.3. 纵向承载力 - 3.4. 水平间隔 - 4. 总结1. 引言电缆桥架是一种用于安装和支持电缆的装置，常用于建筑、工业设施等场所。
正确的安装电缆桥架可以确保电缆的稳定、安全地传输，避免线路故障和意外事故的发生。
本文将介绍电缆桥架的安装要求和规范，帮助读者了解并正确安装电缆桥架。
2. 安装要求2.1. 桥架材料电缆桥架通常采用金属材料制成，如镀锌钢、不锈钢等。
安装时应选择质量可靠、耐腐蚀的桥架材料，以确保其使用寿命和安全性能。
2.2. 安装前准备在安装电缆桥架之前，需要进行一些准备工作，包括：•清理安装区域，确保没有障碍物和杂物；•确定桥架的安装位置和走向，绘制安装图纸；•检查桥架材料是否完好，并清理桥架表面的污垢。
2.3. 安装步骤1.根据安装图纸确定桥架的位置和走向，并在墙壁或天花板上标出安装点。
2.使用电钻等工具在安装点上钻孔，然后安装膨胀螺栓或其他固定件。
3.将桥架的支架或支撑件安装在固定件上，并确保支架与墙壁或天花板之间的间隙均匀。
4.将桥架的主梁或侧梁与支架或支撑件连接，使用螺栓或焊接等方式固定。
5.根据需要，在主梁或侧梁上安装横梁或四方管，以增加桥架的强度和稳定性。
6.安装完成后，检查桥架的安装情况，确保固定牢固、无松动，并对整个桥架进行清理。
3. 安装规范3.1. 弯曲半径在安装电缆桥架时，应遵循以下弯曲半径规范：•对于金属电缆，弯曲半径不应小于电缆直径的 6 倍；•对于光纤电缆，弯曲半径不应小于电缆直径的 10 倍。
3.2. 桥架间距桥架的横向间距应根据电缆的直径和重量来确定。
一般情况下，桥架的间距不应超过电缆直径的 50%。
对于较重的电缆，应减小桥架的间距以增加承载能力。
