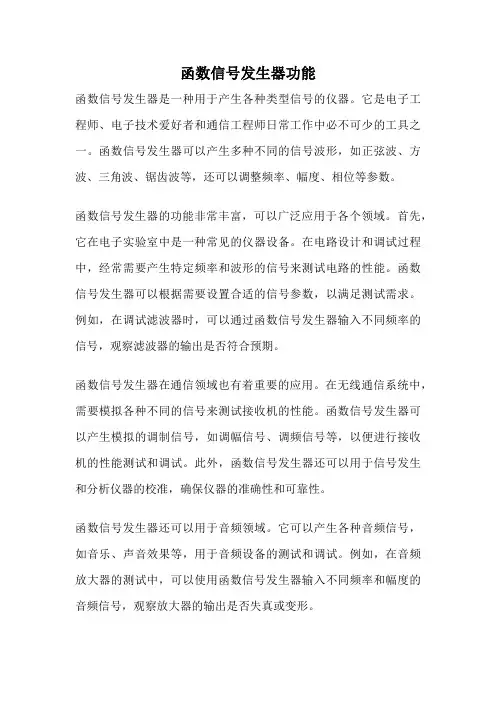

函数信号发生器功能
函数信号发生器功能函数信号发生器是一种用于产生各种类型信号的仪器。
它是电子工程师、电子技术爱好者和通信工程师日常工作中必不可少的工具之一。
函数信号发生器可以产生多种不同的信号波形，如正弦波、方波、三角波、锯齿波等，还可以调整频率、幅度、相位等参数。
函数信号发生器的功能非常丰富，可以广泛应用于各个领域。
首先，它在电子实验室中是一种常见的仪器设备。
在电路设计和调试过程中，经常需要产生特定频率和波形的信号来测试电路的性能。
函数信号发生器可以根据需要设置合适的信号参数，以满足测试需求。
例如，在调试滤波器时，可以通过函数信号发生器输入不同频率的信号，观察滤波器的输出是否符合预期。
函数信号发生器在通信领域也有着重要的应用。
在无线通信系统中，需要模拟各种不同的信号来测试接收机的性能。
函数信号发生器可以产生模拟的调制信号，如调幅信号、调频信号等，以便进行接收机的性能测试和调试。
此外，函数信号发生器还可以用于信号发生和分析仪器的校准，确保仪器的准确性和可靠性。
函数信号发生器还可以用于音频领域。
它可以产生各种音频信号，如音乐、声音效果等，用于音频设备的测试和调试。
例如，在音频放大器的测试中，可以使用函数信号发生器输入不同频率和幅度的音频信号，观察放大器的输出是否失真或变形。
函数信号发生器是一种功能强大的仪器设备，广泛应用于电子实验室、通信领域和音频领域等多个领域。
它可以产生多种不同类型的信号波形，并可以调整各种参数，以满足不同的测试需求。
无论是电子工程师还是通信工程师，函数信号发生器都是必不可少的工具之一。
它的功能和应用广泛性使得它成为现代电子技术领域中不可或缺的仪器设备。
通过合理使用函数信号发生器，可以提高工作效率，准确测试和调试电子设备，推动科技进步。
北邮电子电路实验-函数信号发生器-实验报告
北京邮电大学电子电路综合设计实验实验报告实验题目：函数信号发生器院系：信息与通信工程学院班级：姓名：学号：班内序号：一、课题名称：函数信号发生器的设计二、摘要：方波-三角波产生电路主要有运放组成，其中由施密特触发器多谐振荡器产生方波，积分电路将方波转化为三角波，差分电路实现三角波-正弦波的变换。
该电路振荡频率由第一个电位器调节，输出方波幅度的大小由稳压管的稳压值决定；正弦波幅度和电路的对称性分别由后两个电位器调节。
关键词：方波三角波正弦波频率可调幅度三、设计任务要求：1．基本要求：设计制作一个方波-三角波-正弦波信号发生器，供电电源为±12V。
1）输出频率能在1-10KHZ范围内连续可调；2）方波输出电压Uopp=12V(误差<20%)，上升、下降沿小于10us；3）三角波输出信号电压Uopp=8V(误差<20%)；4）正弦波信号输出电压Uopp≥1V，无明显失真。
2．提高要求：1）正弦波、三角波和方波的输出信号的峰峰值Uopp均在1~10V范围内连续可调；2）将输出方波改为占空比可调的矩形波，占空比可调范围30%--70%四、设计思路1. 结构框图实验设计函数发生器实现方波、三角波和正弦波的输出，其可采用电路图有多种。
此次实验采用迟滞比较器生成方波，RC积分器生成三角波，差分放大器生成正弦波。
除保证良好波形输出外，还须实现频率、幅度、占空比的调节，即须在基本电路基础上进行改良。
由比较器与积分器组成的方波三角波发生器，比较器输出的方波信号经积分器生成三角波，再经由差分放大器生成正弦波信号。
其中方波三角波生成电路为基本电路，添加电位器调节使其频率幅度改变；正弦波生成电路采用差分放大器，由于差分放大电路具有工作点稳定、输入阻抗高、抗干扰能力较强等优点，特别是作为直流放大器时，可以有效地抑制零点漂移，因此可将频率很低的三角波变换成正弦波。
2．系统的组成框图五、分块电路与总体电路的设计1．方波—三角波产生电路如图所示为方波—三角波产生电路，由于采用了运算放大器组成的积分电路，可得到比较理想的方波和三角波。
北邮函数信号发生器的设计说明
北京邮电大学实验报告课程名称：电子测量与电子电路基础实验名称：函数信号发生器的设计班级：学号：班内序号：姓名：一 课题名称：函数信号发生器的设计 二 摘要和关键词摘要：本实验由两个电路组成，方波——三角波自激的单线比较器产生方波，通过积分电路产生三角波，再经过差分电路实现三角波——正弦波变换。
输出方 波幅度的大小有稳压管的稳压值决定，频率可用电位器调节，正弦波幅度和电路的对称性也分别由两个电位器调节，以实现良好的正弦波输出图形。
关键词：函数信号发生器、方波、三角波、正弦波 三 设计任务要求：设计制作一个方波——三角波——正弦波信号发生器，供电电源为12±V 。
1输出频率能在1KHZ~10KHZ 范围内连续可调；2 方波输出电压vopp =12V(误差%20<），上升、下降沿小于10µs ；3 三角波vopp =8V((误差%20<）；4 正弦波vopp ≥1V ，无明显失真。
四 设计思路、总体结构框图方波三角波图1根据任务要求可以拟出多种实验方案，本实验采用的是图1所示方式，采用运算放大器组成的积分电路，可得到比较理想的方波和三角波。
三角波——正弦波变换电路的种类很多，有二极管桥式电路、二极管可变分压器电路和差分放大器等，本实验采用电流镜偏置的差分放大电路设计实现波形转换的方法。
图2五 分块电路和总体电路的设计（含电路图）1方波——三角波产生电路方波——三角波产生电路三角波——正弦波转换电路电源电路图3 方波-三角波基本产生电路由于采用了运算放大器组成的积分电路，可得到比较理想的方波和三角波。
该电路振荡频率和幅度便于调节，输出方波幅度的大小由稳压管的稳压值决定，即限制在±（UZ + UD）之间。
方波经积分得到三角波，幅度为Uo2m =±R1/Rf*(Uz + UD)改变R1与Rf的比值可调节Uo2m的大小方波和三角波的振荡频率相同，为f = 1/T =αRf/4R1R2C式中α为电位器的滑动比（即滑动头对地电阻与电位器总电阻之比）。
函数信号发生器工作原理
函数信号发生器工作原理函数信号发生器是一种可以产生不同形式的波形信号的电子设备。
它通常用于测试电路或设备的响应，及验证系统的可靠性和性能。
本文将介绍函数信号发生器的工作原理及其基本组成。
1、函数信号发生器的基本原理函数信号发生器使用内部电路产生信号波形，这些波形可以是正弦波、方波、三角波等，也可以是随时间变化的任意模拟波形信号，称为任意波形（Arbitrary Waveform）。
任意波形信号可以通过数字信号处理器（DSP）和相应的算法产生，可以控制其幅值、频率、相位、周期等参数，与旋钮手动调节产生的波形相比，任意波形信号更具有可重复性和精度。
任意波形成为了近年来函数信号发生器的重要特点之一。
函数信号发生器的工作原理基于模拟电路和数字技术的结合。
如下图所示，函数信号发生器的主要部件包括信号发生器主控板、波形发生控制板、数字信号处理器（DSP）和高精度数字模拟转换器（DAC）等。
其中波形发生控制板控制信号发生器主控板的输出电压幅值、频率、相位等参数，主控板再将这些参数转换成数字信号通过DSP和DAC产生电压波形输出到信号输出端。
2、函数信号发生器的基本组成（1）信号发生器主控板信号发生器主控板是函数信号发生器的核心控制板，它负责启动、控制和调节函数信号发生器的各种功能。
主控板内包含高速时钟电路、微控制器、输出放大器等部件，通过接收波形控制板发来的指令从而产生需要的波形输出并控制其电压幅值、频率、相位等参数。
（2）波形发生控制板波形发生控制板负责产生波形控制信号，这些信号包括电压幅值、频率、相位等参数。
它和信号发生器主控板通过数字接口连接，主控板根据波形控制板的指令产生相应的波形信号输出。
（3）数字信号处理器（DSP）数字信号处理器（DSP）是函数信号发生器中的重要部件，它用于实现任意波形信号的产生和输出。
DSP通过高精度滤波器将输入的数字信号处理成需要的波形信号，再将这些信号通过DAC转换成模拟信号输出到信号输出端。
北邮课程设计-简易信号发生器
课程设计题目：简易数字信号发生器学院：电子工程学院专业：光电信息科学与工程班级：一、 课程设计要求以msp430单片机为核心，通过一个DA （数字模拟）转换芯片，将单片机输出的方波、三角波、正弦波（数字信号）转换为模拟信号输出。
提供芯片：msp430G2553/msp430f5529、DAC0832、REF102、LM384、OP07。
1．基本要求（1）供电电压 VDD= 5V~12V ； （2）信号频率：5~500Hz(可调)；（3）输出信号电压可调范围：≥0.5*VDD ，直流偏移可调：≥0.5*VDD ； （4）完成输出信号切换；（5）方波占空比：平滑可调20%~80%；（6）通带内正弦波峰峰值稳定度误差：≤±10%（负载1K ）； （7）提交设计报告。
2．发挥部分（1） 信号频率：5~2000Hz(可调)；（2） 多通道同时输出同频正弦波，方波，三角波。
（频率可调）； （3） 输出频率与幅度可调的正弦波与余弦波，相位误差≤±5度； （4） 自由发挥。
二、 系统硬件和软件框图1、系统硬件框图图1 系统硬件框图 MSP430GDAC0832LM358 放大模块控制按键 DAC0832电源模块2、软件框图图2 系统软件框图各函数的作用和相互关系：在主函数中首先对系统的时钟、I /O 口、定时器进行了初始化。
初始化完毕，开启总中断。
接着进入循环等待定时器中断子程序的执行。
按键中断函数主要对三个菜单按键的动作进行处理。
这三个菜单按键可以实现波形的切换，频率的加减，信号的使能输出。
在按键中断函数中修改的信号频率大小和波形的种类这两个参数会被主函数和定时器中断函数调用。
三、 硬件系统设计1、 方案论证与选择 方案一：利用DAC 0832的11号管脚做为信号输出端，8号管脚输入基准电压，将其输出的电流信号再转换为电压信号进行检测调试。
方案二：利用DAC 0832的8号管脚做为信号输出端，11号管脚输入基准电压，其输出直接为电压信号，可以直接利用示波器进行检测调试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北京邮电大学电子电路综合实验报告课题名称：函数信号发生器的设计学院：信息与通信工程学院班级：姓名：学号：班内序号：2015年4月26日课题名称：函数信号发生器的设计摘要：方波-三角波产生电路采用了运放组成的积分电路，可得到比较理想的方波和三角波。
根据所需振荡频率的高低和对方波前后沿陡度的要求以及对所需方波、三角波的幅度可以确定合适的运放以及稳压管的型号、所需电阻的大小和电容的值。
三角波-正弦波的转换是利用差分放大器来完成的，选取合适的滑动变阻器来调节三角波的幅度以及电路的对称性。
同时利用隔直电容、滤波电容来改善输出正弦波的波形。
最后利用反馈电阻Ro大小变化来控制方波和三角波的幅值，利用旁路电容C4来控制正弦波的幅值，将R2换成顶调电位器和二极管来控制方波占空比。
关键词：方波三角波正弦波频率可调幅值可调一、设计任务要求1. 基本要求：（1）输出频率能在1-10KHz范围内连续可调，无明显失真；（2）方波输出电压Uopp=12V（误差小于20%），上升、下降沿小于10us；（3）三角波Uopp=8V（误差小于20%）；（4）正弦波Uopp错误!未找到引用源。
1V，无明显失真。
2. 提高要求：（1）将输出方波改为占空比可调的矩形波，占空比可调范围为30%—70%；（2）三种输出波形的峰峰值Uopp均可在1V-10V内连续可调。
二、设计思路实验设计函数发生器实现方波、三角波和正弦波的输出，其可采用电路图有多种。
此次实验采用迟滞比较器生成方波，RC积分器生成三角波，差分放大器生成正弦波。
除保证良好波形输出外，还须实现频率、幅度、占空比的调节，即须在基本电路基础上进行改良。
由比较器与积分器组成的方波三角波发生器，比较器输出的方波信号经积分器生成三角波，再经由差分放大器生成正弦波信号。
其中方波三角波生成电路为基本电路，添加电位器调节使其频率幅度改变；正弦波生成电路采用差分放大器，由于差分放大电路具有工作点稳定、输入阻抗高、抗干扰能力较强等优点，特别是作为直流放大器时，可以有效地抑制零点漂移，因此可将频率很低的三角波变换成正弦波。
三、电路设计过程1. 方波-三角波电路的产生方波输出三角波输出该电路振荡频率和幅度便于调节，输出方波幅度的大小由稳压管VDW1,VDW2的稳压值决定，即峰峰值在12V，所以选用稳压值为6V的稳压管。
方波经积分得到三角波，幅度为U02m=(Uz+Ud),由R1和Rf的比值及稳压管的稳压值决定，由于要求中要求峰峰值为8V，则R1和Rf的比值为2：3，试验中选取的R1为18K，Rf为30K。
R3为平衡电阻，阻值为R1和Rf并联的值，故R3取12K，根据输出方波的幅度可以选择限流电阻R0的阻值为2k。
方波和三角波的振荡频率相同，为f=错误!未找到引用源。
=错误!未找到引用源。
，式中α是电位器Rw的滑动比（即滑动头对地电阻与电位器总电阻之比）。
可见调节Rw可改变振荡频率，为使α的变化范围大，输出频率在要求的范围之内，故实验中选取的Rw为10K。
根据所需振荡频率的高低和对方波前后沿陡度的要求，选择合适的运放，实验中在产生三角波的时候选取的是LM318，在产生正弦波的时候选取的UA741.根据所要求的振荡频率确定R:C的值，实验中选取的R2为4.7K，C为0.01uF。
R4为平衡电阻，应与R2选取同样的阻值，即4.7K。
2. 三角波-正弦波电路的产生正弦波输出差动放大器具有很高的共模抑制比，被广泛的应用于集成电路中，常作为输入级或中间级。
静态时，差动放大器不加入输入信号，对于电流镜Re3=Re4=ReIr=Ic4+Ib3+Ib4=Ic4+2Ib4= Ic4+2 Ic4/β≈Ic4= Ic3而Ir= Ic4= Ic3=（Ucc+Uee-Ube）/(R+Re4)上式表明恒定电流Ic3主要由电源电压Ucc、Uee和电阻R、Re4决定，与晶体管的参数无关。
由于差动放大器得静态工作点主要恒流源决定，故一般先设Ic3 。
Ic3 取值越小，恒流源越恒定，漂移越小，放大器的输入阻抗越高。
但Ic3取值也不能过小，一般为几个毫安。
在实验中，取Ic3 为1mA，则有Ic1 = I c2=0.5mA。
由R+R e=（Ucc +U ee -Ube ）/I r,其中Ucc为12V，Uee 也为12v，Ube 的典型值为0.7V，Ir为1mA,实验中取R=20KΩ，Re4 =2KΩ。
为使两管输入保持对称。
取Re3 =Re4 =2K。
Rp用来调整电路的对称性，不能取太大，实验中选取阻值为100Ω的电位器。
三角波-正弦波变换电路的种类很多，有二极管桥式电路、二极管可变分压器电路和查分放大器等。
以上是利用差分放大器传输特性曲线的非线性，实现三角波-正弦波变换的过程。
由上图可以看出，差分放大器传输特性曲线特性越对称，线性区越窄越好；三角波的幅度应正好使晶体管接近截止区。
下图为实现三角波-正弦波变换的电路。
图中RP1调节三角波的幅度，RP2调整电路的对称性，并联电阻RE用来减小差分放大器传输特性曲线的线性区。
电容C1,C2,C3为隔直流电容，C4为滤波电容，以滤除谐波分量，改善输出正弦波的波形。
在实验过程中，Re与电位器Rp2并联，取阻值为100Ω。
电解电容C1、C2、C3为隔直流电容，为达到良好的隔直流、通交流的目的，其容值应该取的相对较大，取C1=C2=100uF 、C3=680pF。
Rp1调节三角波的幅度，为满足实验要求，其可调范围应该比较大，故取Rp1=100kΩ。
Rb1与Rb2为平衡电阻，取值为Rb1= Rb2=3.2KΩ。
流进T1，T2集电极电流为0.5mA，为满足其正弦波的幅度大于1V，取Rc1= Rc2=5.6kΩ，使得电流流经Rc2的电压降不至于很大。
C4为滤波电容，取C4=100uF。
至此，电路的设计基本完成。
3. 总体电路图从示波器XSC2的A端输出的是方波波形，B端输出的是三角波波形；从XSC2的A端输出的是正弦波波形。
电位器Ro是调节方波和三角波的幅值；电位器R2是用来调节方波的占空比；电位器R7是调节波形的频率大小；电位器Rp1是用来调节三角波向正弦波电路输出的幅度；电位器Rp是用来调节正弦波的对称性。
附：（multisim仿真图）四、实现功能：1.主要测试数据及已实现功能（试验所要求的基本功能和扩展功能全部实现）（1）输出波形在1kHz—10kHz连续可调，控制反驳电路中的滑动变阻器即可以实现功能；（2）通过示波器测量：输出方波可在±6.25v之间（无法取到精确阻值电阻，存在较小误差），基本满足实验要求，上升、下降沿小于10us，频率可以通过电位器调整，在1-10KHz内输出稳定；（3）输出三角波：三角波Uopp=8.4V；（4）输出正弦波：正弦波Uopp≥1V；（5）将输出方波改为占空比可调的矩形波，占空比可调范围为30%—70%；具体步骤：a. 将R2用两个反接的二极管和一个10kΩ的电位器代替；b. 当调节电位器的滑动比在50%的时候，方波的占空比是50%。
在不失真的情况下，占空比在15%—85%连续可调。
（6）三种输出波形的峰峰值Uopp均可在1V-10V内连续可调。
具体步骤：a. 将电阻R2换成100kΩ的电位器；b. 调节电位器的阻值由小到大可以控制方波和三角波的幅值在1—10V之间连续可调。
2. 主要测试方法方波-三角波-正弦波函数发生器电路是由三级单元电路组成的,在装调多级电路时通常按照单元电路的先后顺序分级装调与级联。
分析电路主要关注的数据为静态下的电流电压值，保证电路安全，使得输出波形比较理想。
在选择频率的时候，主要调节Rp1，方波和三角波的频率会随之变化。
在调节占空比的时候，将R2用两个反接的二极管和一个10k Ω的电位器代替。
当调节电位器的滑动比在50%的时候，方波的占空比是50%。
在不失真的情况下，占空比在15%—85%连续可调。
调节方波的峰峰值的时候，将电阻R2换成100kΩ的电位器。
调节电位器的阻值即可控制方波和三角波的幅值在1—10V之间连续可调。
五、故障及问题分析1、正弦波输出端输出的是三角波电压或是类似于香蕉波的波形，即严重失真。
解决方式是调整滤波电容的值，使之达到滤波的效果，最后输出比较圆滑的正弦波；以及调整Rp2的阻值来调整三角波对于正弦波电路的输出阻值。
2、在做拓展要求的时候，方波和三角波的峰峰值不可控制。
在考虑到稳压管不可变的同时，先做了一个设置参考地的电路，后来经老师指导，在反馈电阻Ro上找到了突破口。
通过不断改变Ro的值，最终得到满足要求的波形。
六、总结和结论此次的电子电路综合实验设计历时四个周，从第一周的原理设计到第二、三周的功能实现，再到第四周的实验验收和答辩，我觉得自己在模拟电路的架构和实现上提高了很多。
第一周中主要是选题和原理的设计,在选择了函数信号发生器的设计与调测后，我查阅了一些关于运放和差放的知识，根据课本上的知识设计了实验原理图，并通过计算得到了最初的元器件参数。
第二周我开始搭建电路，并且很快的速度在一节课的时间内验收成功了基础实验部分，其中方波和三角波比较简单，直接接上电源就可以出图，而正弦波则比较困难，只有在滑动变阻器处于恰好的位置时才可以。
第三周开始，我调整了一下我的面包板，使其尽可能美观整洁，并且开始做提高，并发现我的面包板有坏的地方，经过调整，终于作出图像，完成实验。
最后第五周进行答辩验收的时候，和张老师讨论了关于如何确定调节正弦波的电位器的阻值，老师说师兄师姐们当时设计了一个电路来专门调整，这样比较精确，我觉得受益匪浅。
在实验过程中，我有很多不足之处，首先我对于电子元器件的参数掌握不足，比如LM318和uA714的参数。
其次对于面包板的使用不顺手，第一遍搭完的电路很混乱，经过了修正才显得有条理。
经过不懈努力,函数信号发生器基本上完成了。
期间付出的也得到了一定的回报，感谢时学长和许方同学给我提供的耐心细致指导；感谢其他同学在我此课程设计遇到问题时给我的帮助使我能够顺利地进行设计的工作；在这里感谢他们。
通过几天的实验，我对函数信号的产生，各种波形的产生原理，仿真软件Multisim等系列知识都有了一定的了解。
但在实验过程中，遇到了不少的问题。
比如：在仿真过程中波形失真，甚至不出波形这样的问题，有时就因为一个元器件的问题花费了一个下午去调试。
但是最后在老师和同学的帮助下，把问题一一解决了。
这次综合实验让我们学到了很多，不仅是巩固了先前学的模电理论知识，而且也培养了我们的动手能力，团结互助能力，更令我们的创造性思维得到拓展。
总的来说这次的实验设计完成的相当的顺利，这是我的第一次综合实验设计，但不是最后一次，因此在今后的学习中，我应该注重这方面的培养，多学些软件方面的知识，更好的进行实验的模拟和设计。
