组合开关

行程开关
用途：
1. 生活中： 它主要是起连锁保护的作用。最常见的例子莫过于其 在洗衣机和录音机（录像机）中的应用了。 2.工业上： 机床上有很多这样的行程开关，用它控制工件运动或 自动进刀的行程，避免发生碰撞事故。
断路器
断路器类型：万能式、塑壳式
断路器
断路器分类：
1. 按极数分：有单极、二极、三极和四极等； 2. 按安装方式分：有插入式、固定式和抽屉式等
电工照明实训——开关控制电路
14机电1班
教学目标： • （1）学生知道开关电路相关的元件。 • （2）学生理解各开关控制电路的原理图。 • （3）学生了解各开关控制电路的应用
教学重点、难点 • 开关电路的原理和应用。
一、下面我们一起来了解 开关控制电路相关的元件。
1.刀开关 2.按钮 3.组合开关 4.行程开关 5.断路器 6.熔断器
1.原理图
2.布线
3.应用： 例如走廊触摸延时开关。
试验三感应开关控制电路
1.原理图
2.布线
3.应用： 例如红外线感应开关。可用在企业， 宾馆，商场，住宅的走廊等。
试验四声控பைடு நூலகம்关控制电路
1.原理图
2.布线
3.应用：
例如楼道声控开关。行人只要发出声音就 能将电路触发。
想一想，实验一到四有什么共同特点呢？
应用：
汽车组合开关，一般右面是灯光，拧一个行程 是近光，拧两个行 程是远光，在原始状态上抬是瞬 间远光（超车灯或者叫警示灯）。左面是雨刮器，下 扳动一个行程是连续状态，扳动两个行程是间断状态，
行程开关
行程开关类型：
1.按结构分：
直动式行程开关、滚轮式行程开关。
2.按用途分：
如JW2、JW2A、LX19、LX31、LXW5、3SE3等系列。 主要用于机床及其他生产机械、自动生产线的限位和程序控制。 起重设备用行程开关，如LX22、LX33系列。 主要用于限制起重设备及各种冶金辅助机械的行程。
按钮
按钮种类：
常见的按钮主要用作急停按钮，启动按钮，停止 按钮，组合按钮（键盘），点动按钮，复位按钮。

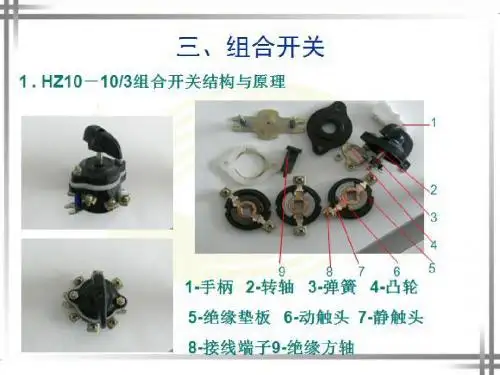

组合开关
组合开关类型：
组合开关有单极、双极、三极、四极几种。
组合开关
功能：
刮水器开关（高速、低速、间歇、关闭），转向开关（左右转 向变道），变光开关（远光、近光、超车），洗涤按钮开关、喇叭按钮 开关。
工作原理：
利用金属导体作为熔体串联于电路中，当过载或短路电流通过熔体时， 因其自身发热而熔断，从而分断电路的一种电器。熔断器结构简 单，使用方便，广泛用于电力系统、各种电工设备和家用电器中 作为保护器件。
二、试验1单极开关控制电路
1.原理图
2.布线 3.应用
例如，智能单极灯光控制开关。
试验二触摸开关控制电路
刀开关
刀开关类型：
HD型单投刀开关、HS型双投刀开关（刀型转换开 关）、HR型熔断器式刀开关、HZ型组合开关、HK 型闸刀开关、HY型倒顺开关、HH型铁壳开关等。
刀开关
电路作用：
1. 隔离电源，以确保电路和设备维修的安全；或作 为不频繁地接通和分断额定电流以下的负载用。 2. 分断负载，如不频繁地接通和分断容量不大的低 压电路或直接启动小容量电机。 3. 刀开关处于断开位置时，可明显观察到，能确保 电路检修人员的安全。
工作原理：
当短路时，大电流（一般10至12倍）产生的磁场克服反力弹簧， 脱扣器拉动操作机构动作，开关瞬时跳闸。当过载时，电流变大， 发热量加剧，双金属片变形到一定程度推动机构动作（电流越大， 动作时间越短）。
熔断器
熔断器类型：插入式熔断器 螺旋式熔断器 封闭式熔断器 快速熔断器 自复熔断器
熔断器
1.原理图非常相似，只是开关不同 2.布线方法一样。 3.开关都接在相线上。
为什么开关都要接在相线上呢？
接在零线上行不成回路不是也可以控制用电器吗？
答案： 若接在零线上，开关断开时，仍然有电流再用电 器的接头处，这时，人在安装和卸掉用电器易发 生危险。而接在火线上则将火线电流完全断开， 这时接头处无电流，能防止触电事故的
课堂总结：
1.通过这节课的学习，我们知道了开关电路中相关 的6个元件（刀开关、按钮、组合开关、行程开关、断路器、 熔断器）及其应用。 2.有4个实验（单极，触摸，感应，声控开关控制电 路）的开关控制电路原理图及其应用。
