电压继电器
电磁式电压继电器的概念用途及分类
三、电压继电器的种类
欠（零）电 压继电器
过电压继电器
教学内容 一、电磁式电压继电器的用途
1、电压继电器的概念
2、电压继电器的特点
根据线圈两端电压 大小而接通或断开电路
线圈并接于主电 路中，线圈的导线细， 匝数多，阻抗大。
的继电器。
课 后 练 习
电磁式电压继电器的用途是什么？
电磁式电压继电器
教学内容 一、电磁式电压继电器的用途
电压继电器 的概念
根据线圈两端电压大小而接通或断开 电路的继电器。
电压继电器 的特点
线圈并接于主电路中，线圈的导线细， 匝数多，阻抗大。
教学内容 一、电磁式电压继电器的用途
主要用于线路的过电压 和欠（零）电压保护。
二、电压继电器的用途
电磁式电压继电器的概 念、用途及分类
XXXXX XXXXX
重点：
电磁式电压继电器的 掌握电磁式电压继 电器的用途、分类 用途及分类
难点：
电磁式电压继电器的 用途及分类
教学时间： 10分钟
教学方法： 教授
教学时间Βιβλιοθήκη 教学方法 教学引导
展示实物图片，让学生对电磁 式电压继电器有一个感性认识，引导 学生学习兴趣，实时导入新课学习。
电压继电器的工作原理
电压继电器的工作原理
电压继电器是一种常用的电气控制装置，它的主要工作原理是通过控制电压的高低来实现开关的闭合和断开。
当继电器处于工作状态时，电压继电器的控制回路中会传入一个控制电压。
这个控制电压通常由电源或其他电器装置提供。
当控制电压大于继电器的启动电压时，继电器内部的电磁铁会被激活，使得铁芯上的触点被吸合。
一旦触点吸合，继电器的主回路就会通电，将电源电压传导到所控制的电气设备上。
相反，当控制电压下降到继电器的释放电压以下时，继电器的电磁铁就会被关闭，触点也会松开，导致继电器的主回路断电。
这个过程可以通过控制电压的开关来实现，从而控制电气设备的通断状态。
继电器的工作原理基于电磁感应和电磁力的原理。
当流过继电器控制回路的电流改变时，会在铁芯周围产生电磁场。
这个磁场会吸引或释放触点，从而实现电路的断开和闭合。
继电器通常由电磁线圈、铁芯和触点组成。
继电器具有多种类型和用途，可以用于各种不同的电气控制系统中。
它具有控制能力强、工作可靠、使用寿命长等特点，被广泛应用于自动化控制、电力系统、交通信号等领域。
电压继电器.
第1章
3．过电压继电器 在电路中用于过电压保护，由于直流电路一般不会 出现过电压，所以产品中没有直流过电压继电器。交流过电压继电器吸合
电压调节范围为U0=（1.1～1.15）UN。
过电压继电器用于电路的超压保护，在
额定电压时衔铁不吸合，当电压大于某
值时，衔铁吸合，其动断触点断开，使
U>线圈失电，切断电气设备的电源。 用于电压过大时切断电路。
KV
图1-16 过电压继电器的图形、文字符号、工作原理
返回第一张 上一张幻灯片 下一张幻灯片
欠电压继电器用于电路的欠压保护，在额定电压时 线圈 常开触点 带动动合触点回到断开状态，从而控制接触器及时 切断电气设备的电源。用于电压过小时切断电路。
衔铁处于吸合状态，当电压小于某值时，衔铁释放，
U< KV
常闭触点
KV
图1-15 欠电压继电器的图形、文字符号、工作原理
返回第一张 上一张幻灯片 下一张幻灯片
第1章

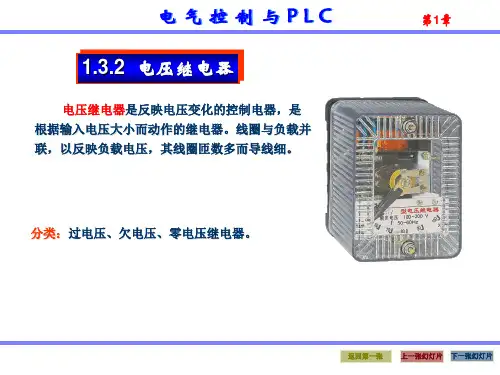

1.3.2 电压继电器
电压继电器是反映电压变化的控制电器，是 根据输入电压大小而动作的继电器。线圈与负载并 联，以反映负载电压，其线圈匝数多而导线细。
分类：过电压、欠电压、零电压继电器。
返回第一张
上一张幻灯片
下一张幻灯片
第1章
1.欠电压继电器 在电路中用于欠电压或零电压保护。电压正常时，欠电压继电器 吸合；电压降到（0.4～0.7）UN时释放。 2.零电压继电器 用于零电压保护。电压降低到（0.05～0.25）UN时释放。

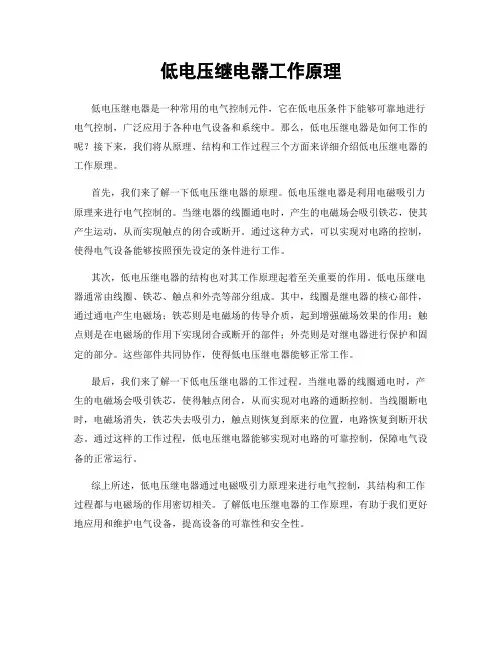

低电压继电器工作原理
低电压继电器工作原理
低电压继电器是一种常用的电气控制元件，它在低电压条件下能够可靠地进行电气控制，广泛应用于各种电气设备和系统中。
那么，低电压继电器是如何工作的呢？接下来，我们将从原理、结构和工作过程三个方面来详细介绍低电压继电器的工作原理。
首先，我们来了解一下低电压继电器的原理。
低电压继电器是利用电磁吸引力原理来进行电气控制的。
当继电器的线圈通电时，产生的电磁场会吸引铁芯，使其产生运动，从而实现触点的闭合或断开。
通过这种方式，可以实现对电路的控制，使得电气设备能够按照预先设定的条件进行工作。
其次，低电压继电器的结构也对其工作原理起着至关重要的作用。
低电压继电器通常由线圈、铁芯、触点和外壳等部分组成。
其中，线圈是继电器的核心部件，通过通电产生电磁场；铁芯则是电磁场的传导介质，起到增强磁场效果的作用；触点则是在电磁场的作用下实现闭合或断开的部件；外壳则是对继电器进行保护和固定的部分。
这些部件共同协作，使得低电压继电器能够正常工作。
最后，我们来了解一下低电压继电器的工作过程。
当继电器的线圈通电时，产生的电磁场会吸引铁芯，使得触点闭合，从而实现对电路的通断控制。
当线圈断电时，电磁场消失，铁芯失去吸引力，触点则恢复到原来的位置，电路恢复到断开状态。
通过这样的工作过程，低电压继电器能够实现对电路的可靠控制，保障电气设备的正常运行。
综上所述，低电压继电器通过电磁吸引力原理来进行电气控制，其结构和工作过程都与电磁场的作用密切相关。
了解低电压继电器的工作原理，有助于我们更好地应用和维护电气设备，提高设备的可靠性和安全性。
电压继电器的文字符号
电压继电器的文字符号
电压继电器是一种具有高功能触发器的电路元件，用于根据输入信
号控制输出电路的断开或吸合。
它具有可靠性高，动作时间快捷，可
调范围大，可调敏感程度高等优点，在用电的工业设备中被广泛应用。
这里我们就具体看看关于电压继电器的文字符号：
一、电压继电器简要符号
电压继电器的简要文字符号由一个标识和三个主要组成部分组成，分
别是触发部分，操作部分和输出部分。
我们可以把这些符号表示如下：
触发部分：V
操作部分：R
输出部分：C
二、特定类型继电器符号
1、直流电压继电器：
触发部分：VDC
操作部分：R
输出部分：C
2、交流电压继电器：
触发部分：VAC
操作部分：R
输出部分：C
三、多路继电器符号
1、双通道交流电压继电器：
触发部分：VAC2
操作部分：R2
输出部分：C2
2、多通道交流电压继电器：
触发部分：VACn
操作部分：Rn
输出部分：Cn
四、其它继电器符号
1、高低压继电器：
触发部分：VHV
操作部分：VLV
输出部分：R
2、控制器输出电压继电器：
触发部分：VCTRL
操作部分：R
输出部分：C
三、结论
通过以上介绍，我们可以得出结论：不同类型电压继电器的文字符号当中，触发部分的符号是由电压的特性而定的；而操作部分和输出部分的符号则是由其通道数决定的。
静态电压继电器原理
静态电压继电器原理
静态电压继电器是一种基于静电力原理工作的继电器。
它由继电器铁芯、固定在其一端的静电片和固定在继电器上部腔壁的静电板组成。
在正常工作时，继电器铁芯由线圈的吸引力吸住在继电器内部。
当线路中出现过电压时，电流通过线圈会导致磁场的变化，从而使继电器铁芯失去吸引力，从静电片上脱落。
当继电器铁芯脱落后，静电片会受到静电板的作用而跟随铁芯一同脱落，从而断开继电器所控制的电路。
当电路中的电压降低到正常范围内时，线圈的磁场也随之恢复，吸引继电器铁芯并将其重新吸附在静电片上。
这样，继电器恢复到正常工作状态，将电路重新闭合。
静态电压继电器的原理是基于静电力的作用。
静电片与静电板之间的静电力使得继电器铁芯保持在闭合状态，当电路出现过电压时，静电片脱落，从而打开继电器所控制的电路，起到保护电路的作用。
静态电压继电器在电力系统中广泛应用，可有效保护设备和电路免受过电压的损害。
三相电压继电器使用及工作原理
三相电压继电器使用及工作原理型号：EVR-HL-3A数字式三相交流电压继电器使用说明过电压、欠电压设置值。
二、工作原理简介当某一相电压大于过电压设定值，并且持续时间产品图片一、产品功能简介1.具有三相过电压、欠电压、相序、缺相及相电压不平衡检测功能，内部有报警蜂鸣器和上、下限输出继电器；兼作数字式三相交流电压表。
2.通过面板按键设置各电压整定值及输出继电器延迟动作时间；电压继电器复位有自动和手动两种方式可选。
3.面板上面窗口显示检测的实际电压，各相电压通过按键切换查看；下面为设置窗口，正常时显示三、技术参数表一：参数表参数名称测量范围误差被测电压频率输出继电器延时输出继电器触点及容量辅助工作电源功耗安装方式外形尺寸开孔尺寸重量使用环境温度使用环境湿度四、参数设置及调试表二：参数设置表名称HI HГ LO LГ PE PEГ C0 C1功能过电压设定值（A）过电压继电器延时动作时间（秒）欠电压设定值（A）欠电压继电器延时动作时间（秒）三相电压不平衡百分比（%）三相电压不平衡动作延时时间（秒）相序检测使能复位方式默认值及设置范围300（0～C0） 10.0（0～999.9） 100（0～C0） 10.0（0～999.9） 20（0～50）10.0（0～999.9） 0（1：有效，0：无效） 0（1：手动，0：自动）85～270VAC ≤5VA 开孔嵌入安装96 mm×48 mm×112mm 91mm×45mm35毫秒～999.9秒，延时设为0时，继电器动作时间约为35毫秒 1常开1常闭（带公共端），7A/250VAC或7A/30VDC（阻性负载）超过允许时间，电压上限输出继电器动作；当检测的某一相电压小于欠电压设定值，并且持续时间超过欠电压设定时间，电压下限输出继电器动作；相序检测为可选项，若相序检测设为有效，当出现相序错误时，上、下限输出继电器均动作；当某一相电压超过或低于三相电压平均值设定的百分比，且持续时间超过延时设定值，三相电压不平衡报警，三相电压不平衡时输出继电器动作,其输出继电器和电压下限输出继电器共用。
24v继电器最小吸合电压
24v继电器最小吸合电压
继电器是一种电气开关设备，用于在低功率电路中控制高功率电路的开关操作。
24V继电器是指继电器的工作电压为24伏特（V）。
最小吸合电压是指在给定的电压范围内，继电器能够准确吸合（闭合）的最低电压。
对于一个24V继电器，最小吸合电压通常在其规格说明书中有明确的标示。
这个数值可以是一个具体的电压值，例如18伏特（V），或者是一个电压范围，例如18-20伏特（V）。
继电器的吸合电压是继电器正常工作的关键因素之一。
如果电压低于最小吸合电压，继电器可能无法完全吸合，导致电路无法正常开关。
因此，在设计电路时，需要确保所选用的电源电压要大于或等于继电器的最小吸合电压，以确保继电器能够正常工作。
一旦继电器被激活，也就是吸合后，它的常闭触点会断开，常开触点会闭合，从而实现电路的开关操作。
继电器通常用于控制大功率负载，例如电机、灯泡、加热器等。
通过控制继电器的吸合和释放，可以间接控制这些高功率设备的操作。
总而言之，24V继电器的最小吸合电压是指继电器能够正常工作所需
的最低电压。
在设计电路时，需要确保所用电源电压超过继电器的最小吸合电压，以确保继电器能够可靠地工作。
