基本分立元器件
分立器件封装类型
分立器件封装类型封装是电子器件的一种包装方式，用于保护和连接电子元件，同时使其能够与电路板进行连接。
在电子元器件中，分立器件是指独立存在的电子元件，而不是集成电路中的功能单元。
分立器件封装类型有多种，下面将介绍几种常见的分立器件封装类型。
1. 电阻器封装类型电阻器是一种用于限制电流和分压的器件。
根据封装形式的不同，电阻器可以分为多种类型。
其中，最常见的是贴片电阻器封装。
贴片电阻器封装小巧，适用于高密度的电路板设计，具有良好的耐热性和抗震性。
此外，还有插装电阻器封装，适用于手动焊接或插装的电路板。
2. 电容器封装类型电容器是一种能够存储电荷的器件，用于储存和释放电能。
电容器的封装类型也有多种。
其中，最常见的是贴片电容器封装。
贴片电容器尺寸小巧，适用于高密度的电路板设计，具有良好的频率特性和稳定性。
此外，还有插装电容器封装，适用于手动焊接或插装的电路板。
3. 二极管封装类型二极管是一种具有单向导电性的器件，用于整流和开关电路。
二极管的封装类型也有多种。
其中，最常见的是塑封二极管封装。
塑封二极管封装结构简单，成本低廉，适用于大量生产。
此外，还有金属封装二极管封装，主要用于高功率和高频率的应用。
4. 晶体管封装类型晶体管是一种用于放大和控制电流的器件，具有三个电极。
晶体管的封装类型也有多种。
其中，最常见的是TO-92封装。
TO-92封装小巧、便于安装和维修，适用于低功率应用。
此外，还有TO-220封装，用于中功率应用，具有较好的散热性能。
5. 三极管封装类型三极管是一种具有放大电流和控制电流的器件，具有三个电极。
三极管的封装类型也有多种。
其中，最常见的是TO-92封装。
TO-92封装小巧、便于安装和维修，适用于低功率应用。
此外，还有TO-220封装，用于中功率应用，具有较好的散热性能。
总结：封装是电子器件的一种包装方式，用于保护和连接电子元件。
在分立器件中，常见的封装类型包括电阻器封装、电容器封装、二极管封装、晶体管封装和三极管封装等。
分立器件的分类
分立器件的分类
分立器件主要包括以下几类：
二极管：这是一种具有单向导电性的器件，包括小信号二极管、功率二极管和射频二极管等。
三极管：这是一种具有放大和开关功能的器件，包括NPN、PNP 和达林顿等类型。
场效应管：这是一种电压控制型器件，具有输入电阻高、噪声低、功耗低等优点。
光电耦合器：这是一种将光信号转换为电信号的器件，常用于隔离电路和光控电路。
变阻器：这是一种可调电阻值的器件，包括可变电阻器和电位器等。
电容器：这是一种具有存储电荷功能的器件，包括陶瓷电容、薄膜电容和电解电容等。
电感器：这是一种具有存储磁能功能的器件，包括空心电感和铁芯电感等。
以上信息仅供参考，如有需要，建议查阅相关网站。

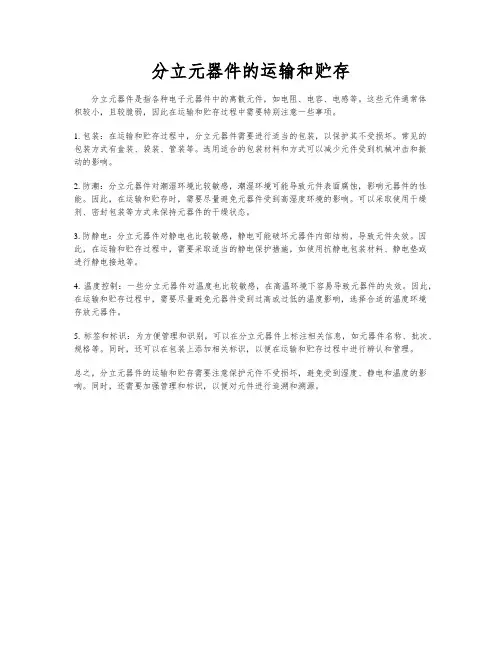

分立元器件的运输和贮存
分立元器件的运输和贮存
分立元器件是指各种电子元器件中的离散元件，如电阻、电容、电感等。
这些元件通常体
积较小，且较脆弱，因此在运输和贮存过程中需要特别注意一些事项。
1. 包装：在运输和贮存过程中，分立元器件需要进行适当的包装，以保护其不受损坏。
常见的
包装方式有盒装、袋装、管装等。
选用适合的包装材料和方式可以减少元件受到机械冲击和振
动的影响。
2. 防潮：分立元器件对潮湿环境比较敏感，潮湿环境可能导致元件表面腐蚀，影响元器件的性能。
因此，在运输和贮存时，需要尽量避免元器件受到高湿度环境的影响。
可以采取使用干燥剂、密封包装等方式来保持元器件的干燥状态。
3. 防静电：分立元器件对静电也比较敏感，静电可能破坏元器件内部结构，导致元件失效。
因此，在运输和贮存过程中，需要采取适当的静电保护措施，如使用抗静电包装材料、静电垫或
进行静电接地等。
4. 温度控制：一些分立元器件对温度也比较敏感，在高温环境下容易导致元器件的失效。
因此，在运输和贮存过程中，需要尽量避免元器件受到过高或过低的温度影响，选择合适的温度环境
存放元器件。
5. 标签和标识：为方便管理和识别，可以在分立元器件上标注相关信息，如元器件名称、批次、规格等。
同时，还可以在包装上添加相关标识，以便在运输和贮存过程中进行辨认和管理。
总之，分立元器件的运输和贮存需要注意保护元件不受损坏，避免受到湿度、静电和温度的影响。
同时，还需要加强管理和标识，以便对元件进行追溯和溯源。
分立元器件实验报告
一、实验目的1. 熟悉分立元器件的基本特性和工作原理。
2. 掌握分立元器件在电路中的应用方法。
3. 培养电路搭建、调试和故障排除能力。
二、实验器材1. 电阻、电容、电感等基础分立元器件2. 晶体管（NPN、PNP）、场效应管、二极管等特殊分立元器件3. 万用表、信号发生器、示波器等测量仪器4. 电路板、导线等搭建工具三、实验内容1. 基础分立元器件特性测试- 电阻：测试不同阻值的电阻，观察其伏安特性。
- 电容：测试不同容值的电容，观察其伏安特性。
- 电感：测试不同感值的电感，观察其伏安特性。
2. 晶体管特性测试- NPN型晶体管：测试其输入特性、输出特性和转移特性。
- PNP型晶体管：测试其输入特性、输出特性和转移特性。
3. 场效应管特性测试- 结型场效应管：测试其漏源特性、转移特性和栅源特性。
- 晶体管场效应管：测试其漏源特性、转移特性和栅源特性。
4. 二极管特性测试- 晶体二极管：测试其伏安特性。
- 整流二极管：测试其伏安特性。
5. 分立元器件在电路中的应用- 电阻在电路中的应用：限流、分压、滤波等。
- 电容在电路中的应用：滤波、耦合、去耦等。
- 电感在电路中的应用：振荡、滤波、变压器等。
- 晶体管在电路中的应用：放大、开关、稳压等。
- 场效应管在电路中的应用：放大、开关、稳压等。
- 二极管在电路中的应用：整流、稳压、开关等。
四、实验步骤1. 根据实验要求，搭建相应的电路。
2. 使用万用表测量各元器件的参数，如电阻、电容、电感等。
3. 使用示波器观察电路的输出波形，如放大电路的输出波形。
4. 分析实验数据，总结实验结果。
五、实验结果与分析1. 通过测试，掌握了不同分立元器件的基本特性和工作原理。
2. 学会了如何搭建和调试分立元器件电路。
3. 掌握了分立元器件在电路中的应用方法。
4. 通过实验，提高了电路分析、设计和调试能力。
六、实验总结本次实验使我们对分立元器件有了更深入的了解，掌握了分立元器件的基本特性和工作原理，以及它们在电路中的应用方法。
常用电子元器件分类方法
常用电子元器件分类方法
常用电子元器件分类根据众多，下面就常用类做下归纳：
首先电子元器件是具有其独立电路功能、构成电路的基本单元。
随着电子技术的发展，元器件的品种也越来越多、功能也越来越强，涉及的范围也在不断扩大，跨越了元件、电路、系统传统的分类，跨越了硬件、软件的基本范畴。
从根本上来看,基本电路元器件大体上可以分为有源元器件和无源元器件。
对于用半导体制成的元器件，还可以分立器件和集成器件。
按用途还可以分为：基本电路元件、
开关类元件、连接器、指示或显示器件、传感器等。
而无源器件是一种只消耗元器件输入信号电能的元器件，本身不需要电源就可以进行
信号处理和传输。
无源器件包括电阻、电位器、电容、电感、二极管等。
有源器件正常工作的基本条件是必须向器件提供相应的电源，如果没有电源，器件将
无法工作。
有源器件包括三极管、场效应管、集成电路等，是以半导体为基本材料构
成的元器件。
随着集成电路的发展，已经能把单元电路、功能电路，甚至整个电子系统集成在一起。
【正芯网】。
电子元件、器件、元器件的分类说明
电子元件、器件、元器件的分类说明电子元器件是元件和器件的总称.一、元件：工厂在加工产品是没有改变分子成分产品可称为元件，不需要能<电>源的器件。
它包括：电阻、电容、电感器。
（又可称为被动元件Passive Components）（1）电路类器件：二极管，电阻器等等（2）连接类器件：连接器，插座，连接电缆，印刷电路板(PCB) 二、器件：工厂在生产加工时改变了分子结构的器件称为器件器件分为：1.主动器件，它的主要特点是：(1)自身消耗电能(2).还需要外界电源。
2.分立器件，分为（1)双极性晶体三极管（2）场效应晶体管（3）可控硅（4）半导体电阻电容3.模拟集成电路主要是指由电容、电阻、晶体管等组成的模拟电路集成在一起用来处理模拟信号的集成电路。
有许多的模拟集成电路，如集成运算放大器、比较器、对数和指数放大器、模拟乘（除）法器、锁相环、电源管理芯片等。
模拟集成电路的主要构成电路有：放大器、滤波器、反馈电路、基准源电路、开关电容电路等。
模拟集成电路设计主要是通过有经验的设计师进行手动的电路调试，模拟而得到，与此相对应的数字集成电路设计大部分是通过使用硬件描述语言在EDA软件的控制下自动的综合产生。
4.数字集成电路是将元器件和连线集成于同一半导体芯片上而制成的数字逻辑电路或系统。
根据数字集成电路中包含的门电路或元、器件数量，可将数字集成电路分为小规模集成（ＳＳＩ）电路、中规模集成ＭＳＩ电路、大规模集成（ＬＳＩ）电路、超大规模集成ＶＬＳＩ电路和特大规模集成（ＵＬＳＩ）电路。
小规模集成电路包含的门电路在１０个以内，或元器件数不超过１００个；中规模集成电路包含的门电路在１０～１００个之间，或元器件数在１００～１０００个之间；大规模集成电路包含的门电路在１００个以上，或元器件数在１０～１０个之间；超大规模集成电路包含的门电路在１万个以上，或元器件数在１０～１０之间；特大规模集成电路的元器件数在１０～１０之间。
电波钟接收电路 分立元件
电波钟接收电路分立元件全文共四篇示例，供读者参考第一篇示例：电波钟是一种能够通过接收无线电信号来自动校准时间的时钟设备。
它能够自动调整时间并保持准确，是现代生活中不可或缺的时间管理工具。
电波钟接收电路是电波钟核心部件之一，它负责接收无线电信号并将信号转换为时间信息。
在电波钟接收电路中，分立元件是至关重要的组成部分之一。
分立元件是指电子元器件中的传统电子元器件，如电阻、电容、二极管、三极管等。
在电波钟接收电路中，分立元件扮演着调节和传递电信号的重要角色，是电路正常工作的基础。
电波钟接收电路中的电阻起到了控制电路电流和电压的作用。
电阻是一种能够阻碍电流流动的元件，常用于调节电路的电阻和电压。
在电波钟接收电路中，通过合理选择电阻的阻值和连接方式，可以有效地控制电路的电流和电压，保证电路正常运行。
电波钟接收电路中的二极管起到了整流和放大的作用。
二极管是一种能够导通电流的元件，常用于将交流信号转换为直流信号。
在电波钟接收电路中，通过合理选择二极管的类型和连接方式，可以有效地将接收到的无线电信号转换为电路能够识别和处理的直流信号，并放大信号的强度，从而提高电路的灵敏度和稳定性。
电波钟接收电路中的分立元件是其重要组成部分之一，通过合理选择和设计分立元件，可以有效地提高电波钟接收电路的性能和稳定性，保证电波钟准确、可靠地接收并处理无线电信号，实现时钟自动校准的功能。
【电波钟接收电路分立元件】的设计和使用对于电波钟的正常运行具有重要意义，是电波钟功能实现的关键之一。
第二篇示例：电波钟是一种可以通过无线电信号接收标准时间的钟表，其准确度极高，可以和原子钟媲美。
电波钟接收电路是电波钟中的一个重要组成部分，其作用是接收广播站发射的信号，同步调整钟表时间。
在电波钟接收电路中，分立元件起着至关重要的作用。
分立元件是指不集成于半导体片上的单独元件，通常是通过焊接或插入等方式与其他元件连接，不同于集成电路。
在电波钟接收电路中，分立元件主要包括电容器、电感器、二极管等元件。
分立元器件图示音调控制器_元器件应用电路全掌握_[共2页]
![分立元器件图示音调控制器_元器件应用电路全掌握_[共2页]](https://img.taocdn.com/s3/m/07d8650fce2f0066f43322b4.png)
520Ω，负反馈电阻最小，负反馈量最小，对330Hz 信号的提升达到最大，一般为10dB 。
同理，由于RP2动片回路所接330Hz 陷波器的阻抗特性，对频率高于或低于330Hz 信号的提升量小于对330Hz 的提升量。
对于330Hz 频段以外的信号，由于陷波器A2的阻抗很大而呈开路，故对这些信号无控制作用。
另外，RP1～RP5的标称阻值较大，对信号的插入损耗不太大，各频段之间的相互影响也不大。
1.4.12 分立元器件图示音调控制器分立元器件构成的图示音调控制器电路与集成电路图示电路原理是基本相同的，只是用分立元器件构成陷波器等电路。
1．自举射极输出器这种电路的实质是采用自举射极输出器来获得电子模拟电感，图1-119所示是自举射极输出器及等效电路。
图1-119 自举射极输出器及等效电路电路中的VT1接成共集电极电路（射极输出器），R1、R2对+V 分压后经R3加到VT1基极，这样做的目的是为了减小偏置电阻对整个射极输出器电路输入阻抗的影响。
C1是基极自举电容。
这种电路具有很高的输入阻抗，且输入阻抗具有电感特性，它等效成一个电阻R 和电感L 的串联电路，如图1-119所示。
电感L 大小与R1、R2、R3、C1的大小有关。
图1-120所示是实用电路，这样的电路使得电子模拟电感的损耗更小。
图1-120 实用电路2．分立元器件图示音调控制器图1-121所示是分立元器件构成的十段图示音调控制器，这是右声道电路，左声道电路与此对称。
电路中，A1为前置放大器，VT1～VT10共10只管子及电路构成10个不同频率的电子模拟电感，再分别与1C7、1C9、1C11……1C25这10只电容构成10个不同频率的陷波电路，接在1RP1～1RP10共10个频段音调控制电位器的动片上。
这一电路的工作原理是：输入信号U i加到A1的输入端③脚，经过放大和控制后的信号从A1的⑦脚输出，通过耦合电容1C5加到后级电路中。
这里以1RP1控制器电路为例，讲解其电路工作原理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容器 常用电容器种类
⑴ 电解电容：有正、负极之分 铝电解电容
容量大，价格低但误差 大，稳定性差。 一般用于直流或低频电路如电源滤波，耦合，旁路等。 不能用于高频电路。
钽电解电容
优点： 体积小，稳定性高，寿命长。
一般用于要求较高的电路定时、延时。 注意：使用时，电源的正极接电解电容 的正极，负极接电解电容的负极。
电阻器 电阻器的检测
用数字万用表电阻挡进行测量
数字万用表在测电阻以前需进行一次零欧姆测试检查： 将红、黑表笔相互短接，表头应显示“000”；
将红、黑表笔开路，表头应显示“1”（超量程指示）。
注意：1）不能用手同时捏住电阻引脚。 2）不能在路检测电阻。 3）数字万用表量程要大于被测电阻阻值。
电位器
棕 黑 红 银
R=10×102±10% Ω
电阻器 电阻器的识别
⑷ 五色环法
(第四、五位距离比较宽）
棕 红 橙 黄 绿 蓝 紫 灰 白 黑 金 银 1 ±1 ％ 2 ±2％ 3 4 5 ±0.5% 6 ±0.25% 7 ±0.1% 8 ±0.05% 9 0 0.1 0.01
12
3 4 5
黄 紫 黑 黄 红 R=470×104±2%Ω 允许偏差 倍率 有效数字
⑷ 片状电阻
主要用于SMT技术中，它的优点是体 积小，节约空间，例如：手机、MP3 等里面的用的都是片状电阻。
电阻器 电阻器的识别
⑴ 直标法
4R7
7k5
代表 代表
4.7Ω 7.5kΩ
⑵ 数字法 用三位数字表示阻值，它主要用于片状电阻中。 223代表阻值22×1000=22×103 Ω =22kΩ
基本分立元器件
电子技术
绪 论
从二十世纪初期第一代电子器件真空管问世以来,电子器件和电子技术 得到了迅速的发展,尤其是八十年代以来发展更快.电子器件和电子技术的发 展大大促进了通信技术,测量技术,自动控制技术及计算机技术的迅速发展. 电子技术课程包括两大部分内容:模拟电路和数字电路. 模拟电路:处理的信号是模拟信号,它是随时间连续变化的信号. 二极管、三极管、稳压管、绝缘栅场效应管;整流、滤波及稳压电路,三 极管放大电路以及集成运算放大电路等. 数字电路:处理的信号是数字信号,它是随时间不连续变化的信号. 各种数制码制,基本逻辑门、逻辑代数,组合逻辑电路和时序逻辑电路等 内容.
RC定时作用
R
uc
Ec
Ec
C
+
u1
0
t t1
t (1 e RC )
根据电容两端的充电 电压可以控制后面的 电路。
U c Ec
电容器
低通滤波器
ui
R C + R C +
具体应用
RLC二阶低通滤波器RC
f
0
fo
1 2 LC
fo
电容器
高通滤波器
电阻器 电阻器的单位
电阻器的阻值单位有： Ω 、kΩ 、MΩ 1kΩ = 1000Ω 1MΩ = 1000 kΩ
电阻器 电阻器的识别
⑶ 四色环 法
棕 红 橙 黄 绿 蓝 紫 灰 白 黑 1 2 3 4 5 6
棕
7
8
红
9
金
0
银 无
误差： 12 3 4 允许偏差 倍率 有效数字
±1％ ±2％ ±5％ ±10％ ±20％
电容器 常用电容器种类
⑵ 瓷介电容器 （无极性电容） 容量比较小,适用于超高频信号的 旁路，耦合，滤波等。 独石电容器：具有耐高温，体积小，电容 容量大，稳定性好等优点，广泛用于精密 仪器中高频电路作谐振，耦合，滤波，旁 路用。
⑶ 涤纶电容 （无极性电容）
用于中低频电路，如信号耦合，旁路， 隔直等，不宜在高频电路中使用。
目
一
二
录
电阻电容电感 二极管、稳压管 半导体三极管 场效应管
三
四
1
2 3
电 阻 器 电 容 器 电 感 器
电阻器 电阻器的作用
+
分流 限流 分压 滤波(与电容器配合)
R V
R V
+
R
-
负载
ui
C
+
uo
电阻器 电阻器的种类
固定电阻 可变电阻 R R
敏感电阻：是指对温度、光、电压、 外力、 气体浓度等反映敏感的电阻。
电容器
★ 滤波
电容器作用
根据电容在电路中的使用，有常见的五种功能
+
ui
ui
C1：电解电容：低频滤波 C2：高频信号滤波
C1
C2
RL
uRL
uc
t
0
电容器
★ 交流耦合
电容器作用
★ 旁路作用
+Ec
（通交流隔直流）
输入信号 C R 功 率 放大器
R1
R3 NPN
R2
R4
C
-
电容器
★
电容器作用
C
具体应用
ui
R
uo
电容器
容量识别
⑴ 直标法：适用于电解电容
把容量、耐压、精度直接标在电容 体上
⑵ 数字法：适用于瓷介，涤纶电容
例如：224表示电容容量为： 224=22×104pF=220nF=0.22uF 205=？
电容器 电容器的单位
常用的电容单位有毫法（mF）、微法（μ F）、纳法 （nF）和皮法（pF）等，换算关系是： 1法拉（F）= 1000毫法（mF）=1000000微法（μ F） 1微法（μ F）= 1000纳法（nF）= 1000000皮法（pF）
RT
RU
电阻器 固定电阻的种类
⑴ 碳膜电阻 RT
特点:稳定性好,高频特性好， 价廉等,但精度较低。 应用比较广泛。
⑵ 金属电阻器 RJ
性能优于碳膜电阻。
电阻器 固定电阻的种类
⑶ 线绕电阻 RX
特点：功率大，热稳定性好， 耐高温，温度系数小，
精度高，但高频特性差,不能用于高频电路。
使用场合：低频，标准电阻等。
结构原理如图所示
分压器
3 Ui 1 R 2 Uo 1
变阻器
R
接1 、2 或 2 、 3两端
2
3
电位器 电位器种类
1 2 3
1 2 3 4 1 1 1 2 带开关电位器 2 3 5 3
数字电位器
电位器 电位器检测
标称值读取与电 ⑴ 机械结构判断 阻类似 ⑵ 测量电位器的标称值 选择合适量程，用数字万用表检测 电位器两端阻值是否与标称值相符。 ⑶ 检测阻值变化情况 将数字表红、黑表笔分别接中间端与电位器任何一 端，然后缓慢旋转电位器旋柄，看读数是否平稳跳变。 表头读数应在0～标称值之间或标称值～0之间变化
注意：1）在量程正确情况下如出现“1”则内部开路 2）如出现“000”则内部短路 3）如读数时高时低，则内部损坏。
电容器
电路符号及特性
电路符号： C + 电解电容、 主要参数：容量、额定工作电压 钽电容等 εS 无无无 无无无 电容容量 C 4πd 无无 无无 特性： Q 加在电容两端的电压不能突变； U C
