橡胶接头与伸缩节有什么区别
橡胶接头简介
橡胶接头简介橡胶接头又称可曲挠橡胶接头，柔性橡胶接头，橡胶软接头，减振器、橡胶减震器、橡胶膨胀节等。
该产品由内外层胶、帘布层和钢丝圈组成管状橡胶件，经高温、高压硫化成型后再与金属法兰或平行接头松套组合而成。
此产品利用了橡胶的高弹性、高气性、耐介质性、耐候性和耐辐射性等优点可降低振动及噪声，并可对因温度变化引起的热胀冷缩起补偿作用，广泛应用于各种管道系统。
橡胶接头特点：内部致密度高、能承受较高压力、弹性变形效果好。
橡胶接头优点：减少震动、降噪、轻巧。
橡胶接头用途：与泵、阀门、消防器材的连接，震动较大的管道、冷热变化频繁的管道。
橡胶接头适用介质：海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、蒸汽和颗粒粉状。
橡胶接头连接方式：一般有松套法兰式（半密封）、固定法兰式（全密封）、卡箍式和螺纹式连接等。
橡胶软接头材质：橡胶软接头球体是由内胶层、增强层有多层刮胶锦纶(尼龙)帘子布、外胶层复合的橡胶管组成。
根据介质不同所采用的橡胶材质也不同，有天然胶、丁苯胶、丁基胶、丁腈胶、三元乙丙胶、氯丁胶、硅橡胶、氟橡胶等等。
分别具有耐热、耐酸、碱、耐腐蚀、耐磨、耐油等功能。
橡胶软接头具体分类有：耐负压橡胶接头，耐酸碱橡胶接头，耐油橡胶接头，耐高温橡胶接头，耐磨橡胶头。
订货须知:1 可曲挠橡胶接头口经(DN32--DN4600);2 工作压力PN0.6--PN2.5;3 选择型号:卡槽式GJQ-I（DN32--DN1200）、端面全密封式GJQ-II(DN200--DN4600);4 所过介质（水、石灰石浆液、海水、等等）可曲挠橡胶软接头安装使用说明1必须根据管线的工作压力、连接方式、介质和补偿量选择合适的型号，其数量根据减噪位移要求选择。
2 当管道产生瞬间压力且大于工作压力时应选用高于工作压力一个档位的接头。
(如：管道启动瞬间压力>1.0MPa时，应选用工作为1.6MPa的接头。
瞬间压力>1.6MPa时，应选用2.5MPa的接头)。
伸缩节简介
1.补偿吸收管道轴向、横向、角向受热引起的伸缩变形。
2.吸收设备振动，减少设备振动对管道的影响。
3.吸收地震、地陷对管道的变形量。
因为管道的热胀冷缩，所以对于管道来说，就要产生管壁的应力和推拉力；管壁应力大小，影响管道的强度，推拉力增大，管道的固定支架就要做的很大，来承受管道伸缩所产生的推拉力；所以利用伸缩节补偿的变开量办法，以降低管壁应力和推力。
波纹管膨胀节用金属波纹管制成的一种膨胀节。它能沿轴线方向伸缩，也允许少量弯曲。图2[波纹管膨胀节]为常见的轴向式波纹管膨胀节，用在管道上进行轴向长度补偿。为了防止超过允许的补偿量，在波纹管两端设置有保护拉杆或保护环，在与它联接的两端管道上设置导向支架。另外还有转角式和横向式膨胀节，可用来补偿管道的转角变形和横向变形。这类膨胀节的优点是节省空间，节约材料，便于标准化和批量生产，缺点是寿命较短。波纹管膨胀节一般用于温度和压力不很高、长度较短的管道上。随着波纹管生产技术水平的提高，这类膨胀节的应用范围正在扩大。
伸缩节（膨胀节）主要用于补偿管道因温度变化而产生的伸缩变形，也用于管道因安装调整等需要的长度补偿，主要分为弯管式膨胀节、波纹管膨胀节和套管伸缩节3种结构形式。
我:
弯管式膨胀节将管子弯成U形或其他形体（图1[弯管式膨胀节]），并利用形体的弹性变形能力进行补偿的一种膨胀节。它的优点是强度好、寿命长、可在现场制作,缺点是占用空间大、消耗钢材多和摩擦阻力大这种膨胀节广泛用于各种蒸汽管道和长管道上。
1)管道盲端
2)介质流向改变处
3)管道分支处
4)管道变径处
5)两个波纹管伸缩节定支座（I anchor）是用来承受的除去压力推力（盲板力）之外的所有载荷。
对于直管段来说，次固定支座通常是为了把两个固定支座之间较长的管段分割成若干管段单元，以便每个管段之间只设置一个波纹管伸缩节，以保证伸缩节能够正常工作。
伸缩节工作原理
伸缩节工作原理伸缩节是一种用于连接管道、容器或设备的弹性连接件，主要用于吸收管道或设备在温度变化、震动或位移等情况下的伸缩变形。
它能够减少管道系统中的应力和振动，保护管道和设备的安全运行。
伸缩节的工作原理主要依靠其特殊的结构设计和材料特性。
一般而言，伸缩节由内层波纹管、外层波纹管以及连接法兰组成。
内层波纹管和外层波纹管之间的空隙可以允许管道在伸缩节内部自由伸缩。
当管道发生伸长或收缩时，伸缩节可以通过波纹管的变形来吸收这种变形。
伸缩节的内层波纹管和外层波纹管通常由金属材料制成，如不锈钢、碳钢等。
这些金属材料具有良好的弹性和耐腐蚀性能，能够承受较大的变形和压力。
在伸缩节的设计中，波纹管的形状和数量可以根据实际需求进行调整，以适应不同的工作环境和应力情况。
伸缩节的工作原理可以分为两个方面：伸长和收缩。
当管道受到热胀冷缩或震动时，伸缩节可以伸长或收缩，从而吸收或补偿管道的变形。
具体来说，当管道发生热胀时，伸缩节会伸长，使得波纹管发生轴向伸展；当管道发生冷缩时，伸缩节会收缩，使得波纹管发生轴向压缩。
这样一来，伸缩节就起到了缓冲和保护管道的作用。
除了热胀冷缩，伸缩节还可以应对管道的位移或振动。
当管道发生位移时，伸缩节可以通过其柔性的波纹管来吸收这种位移，从而减少管道系统的应力和压力。
当管道发生振动时，伸缩节的波纹管可以起到减震的作用，保护管道和设备的稳定性和安全性。
总的来说，伸缩节的工作原理是通过其特殊的结构和材料特性来吸收和补偿管道在温度变化、震动或位移等情况下的伸缩变形。
它能够减少管道系统中的应力和振动，保护管道和设备的安全运行。
在实际应用中，伸缩节的选型和设计需要综合考虑工作环境、工作温度、压力等因素，以确保其正常工作和可靠性。

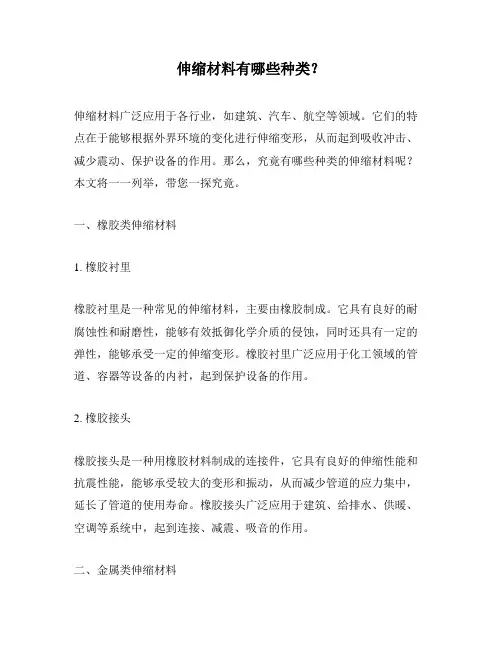

伸缩材料有哪些种类？
伸缩材料有哪些种类？伸缩材料广泛应用于各行业，如建筑、汽车、航空等领域。
它们的特点在于能够根据外界环境的变化进行伸缩变形，从而起到吸收冲击、减少震动、保护设备的作用。
那么，究竟有哪些种类的伸缩材料呢？本文将一一列举，带您一探究竟。
一、橡胶类伸缩材料1. 橡胶衬里橡胶衬里是一种常见的伸缩材料，主要由橡胶制成。
它具有良好的耐腐蚀性和耐磨性，能够有效抵御化学介质的侵蚀，同时还具有一定的弹性，能够承受一定的伸缩变形。
橡胶衬里广泛应用于化工领域的管道、容器等设备的内衬，起到保护设备的作用。
2. 橡胶接头橡胶接头是一种用橡胶材料制成的连接件，它具有良好的伸缩性能和抗震性能，能够承受较大的变形和振动，从而减少管道的应力集中，延长了管道的使用寿命。
橡胶接头广泛应用于建筑、给排水、供暖、空调等系统中，起到连接、减震、吸音的作用。
二、金属类伸缩材料1. 不锈钢伸缩节不锈钢伸缩节是一种使用不锈钢制成的伸缩装置，它具有良好的耐高温、耐腐蚀和耐压性能，能够在高温、高压等恶劣环境下正常工作。
不锈钢伸缩节广泛应用于石油化工、电力、造纸等行业的管道系统中，起到吸收热胀冷缩、减震、降噪的作用。
2. 铜合金伸缩管铜合金伸缩管是一种用铜合金制成的伸缩装置，它具有良好的导电性能和耐磨性，能够承受较大的伸缩变形。
铜合金伸缩管广泛应用于电力、轨道交通等领域的导电系统中，起到连接、导电、减震的作用。
三、聚合物类伸缩材料1. 聚合物膨胀节聚合物膨胀节是一种通过聚合物材料的膨胀来实现伸缩的装置，它具有良好的耐高温、耐腐蚀和耐磨性能，能够在恶劣环境下正常工作。
聚合物膨胀节广泛应用于石油化工、船舶、冶金等行业的管道系统中，起到吸收热胀冷缩、减震、降噪的作用。
2. 聚氨酯伸缩板聚氨酯伸缩板是一种通过聚氨酯材料的伸缩性能来实现伸缩的装置，它具有良好的耐磨性和耐冲击性，能够承受较大的伸缩变形。
聚氨酯伸缩板广泛应用于运输设备、汽车等领域，起到减震、保护设备的作用。
伸缩节原理
伸缩节原理伸缩节（Expansion joint）是一种用于连接管道、容器或设备的特殊装置，可以在温度变化、震动或位移等外力作用下，保持连接部位的密封性和结构完整性。
伸缩节原理是指利用其特殊结构和材料，使其能够在受力的情况下发生形变，从而吸收或补偿由于外界因素引起的位移或变形。
伸缩节的工作原理主要包括两个方面：材料的弹性变形和结构的形变。
材料的弹性变形是伸缩节能够起到补偿作用的关键。
伸缩节通常采用金属材料，如不锈钢、铜合金等，这些材料具有良好的弹性和塑性，能够在外力作用下发生可逆的弹性变形，从而使伸缩节能够吸收或补偿由于温度变化、震动或位移等因素引起的管道或设备的变形。
结构的形变也是伸缩节能够起到补偿作用的重要原因。
伸缩节通常采用波形结构，如波纹管、波纹板等，这种结构可以在受力的情况下发生形变，从而使伸缩节能够承受外界力的作用，并保持连接部位的密封性和结构完整性。
波形结构的形变能够使伸缩节具有较大的位移和变形能力，从而能够适应不同的工况要求。
伸缩节的应用范围十分广泛，包括石化、电力、冶金、建筑等行业。
其中，石化行业是伸缩节的主要应用领域之一。
在石油、化工等工艺管道中，由于介质的温度变化、压力波动以及地震等因素的影响，管道会发生不同程度的变形和位移。
伸缩节作为管道的连接装置，能够有效地吸收和补偿这些变形和位移，从而保证管道的安全运行。
伸缩节还可以用于大型设备的连接，如锅炉、炉窑和风机等。
在这些设备中，由于温度的变化或设备的震动，设备的结构会发生变形和位移。
伸缩节的应用可以使设备的结构保持稳定，从而延长设备的使用寿命。
伸缩节原理是利用材料的弹性变形和结构的形变来实现对管道或设备变形和位移的补偿。
通过合理设计和使用伸缩节，可以保证管道和设备的安全运行，提高系统的可靠性和稳定性。
伸缩节在工程领域的应用前景广阔，随着技术的不断进步和需求的不断增加，伸缩节的发展将会更加多样化和个性化。
橡胶膨胀节规格型号
橡胶膨胀节规格型号
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
橡胶膨胀节规格型号
一．概述
橡胶膨胀节也叫橡胶伸缩节、可曲挠合成橡胶接头、橡胶伸缩器、减振器、避震喉、软接头。
橡胶膨胀节一般是由两端带橡胶凸缘的光滑波形补偿元件与金属法兰组成。
金属法兰常采用松套结构。
波形补偿元件表面为橡胶，内层为数层强力纤维或钢带(丝)加强的夹层。
加强纤维或钢带(丝)等加强夹层一直延伸到两端的像胶凸缘，凸缘内有硬钢丝骨架。
像胶膨胀节有具有较大位移补偿能力，可进行轴向、横向和角向位移的补偿，有降低噪音、减少震动和一定的防腐能力。
其耐压高、弹性好、位移量大、吸振降噪效果好、安装方便等特点，可广泛用于给水排水，暖通空调、消防、压缩机、造纸、制药、船舶、水泵、风机等管道系统。
二．使用说明：
高层给水使用橡胶膨胀节时，管道必须有固定支撑或固定托架，否则产品应安装防拉脱装置。
固定支撑或托架的力必须大于轴向力，否则也应安装防拉脱装置。
使用介质可分为：耐油、耐高温、耐酸碱、耐磨、耐海水、耐腐蚀等橡胶膨胀节。
三．诺泰橡胶膨胀节规格型号：。
阀门配套伸缩器、软接头
阀门配套伸缩器、软接头一、伸缩接头主要技术规范1.松套限位伸缩接头所采用的标准等效于或高于下列标准：管路松套补偿接头（GB/T12465-2017）整体铸铁管法兰（GB/T17241.6-2008）通用阀门球墨铸铁件技术条件（GB12227-2005）所有伸缩器与流体接触的材料的卫生指标符合GB/T17219-2001《生活饮用水输配水设备及防护材料的安全性评价标准》的规定。
2.需有防脱拉装置设计，法兰与伸缩器铸在一起，法兰的连接尺寸符合GB/T17241.6-2008的有关规定；不采用钢筒与钢法兰焊接方式。
3.伸缩器本体、压盖、法兰材质为QT450-10或QT400-15球墨铸铁，密封圈采用丁晴橡胶。
外部连接螺栓材质为Q235A碳素钢（镀锌）。
4.防腐采用静电环氧树脂粉末涂装，涂层厚度均匀、色泽均一，涂层表面光洁，无流痕，保证十年不脱落。
涂装前对表面进行吹砂除锈处理，使得表面质量达到GB/T8923-2011《涂装前钢材表面锈蚀等级和除锈等级》中的近白级（Sa2.5级）。
伸缩器的外表面统一采用蓝色涂层。
5.铭牌固定在明显的位置。
铭牌内容包括：伸缩器的型号及规格、工作压力、制造年月、制造厂家名称或厂标、出厂编号。
6.检验6.1伸缩器的密封性试验、强度试验、可挠量试验、偏心量试验按GB/T12465-2017 管路松套补偿接头的规定执行；6.2对橡胶圈、伸缩器铸体等原材料进行检测；6.3进行型式试验。
6.4质量验收质量验收对照表2 铭牌应固定在明显的位置。
铭牌内容如下：伸缩器的型号及规格、工作压力、制造年月、制造厂家名称或厂标、出厂编号、重量等。
3 防腐采用静电环氧树脂粉末涂装，要求涂层厚度均匀、色泽均一，涂层表面光洁，无流痕。
伸缩器的外表面统一采用兰色涂层（或合同有特别要求）。
4 设计有防脱拉装置，法兰要与伸缩器铸在一起7运输、包装设备有牢固的包装，防腐层不会损坏，能确保设备安全到达交货地点。
内包装采用塑料膜（或塑料泡沫），外包装采用木箱，能确保设备适合长途运输、多次搬运、防雨、防潮等。
伸缩接头的各种型介绍
伸缩接头的各种型介绍伸缩接头是一种连接管道或设备之间的弹性连接元件，用于吸收管道或设备的振动、冲击或热胀冷缩引起的应力和位移。
根据使用场景和连接要求的不同，伸缩接头可以分为多种不同型号。
以下将介绍几种常见的伸缩接头型号。
1.轴向伸缩接头：轴向伸缩接头是最常见的一种伸缩接头。
它能够吸收和补偿管道或设备的轴向位移，使连接处不产生过大的拉力或压力。
轴向伸缩接头通常采用金属材料制成，例如不锈钢或碳钢。
它有很高的耐压能力和耐腐蚀性能，适用于各种压力和温度条件下的管道系统。
2.横向伸缩接头：横向伸缩接头主要用于吸收和补偿管道或设备的横向位移。
它可以防止管道因温度变化或地震震动而发生破裂或变形。
横向伸缩接头可以根据需要进行多向补偿，适用于复杂的管道布局。
3.角向伸缩接头：角向伸缩接头用于连接两根相互偏转的管道或设备。
它可以吸收和补偿由于管道角度偏差引起的应力和位移。
角向伸缩接头通常采用球面结构设计，具有较大的旋转角度能力和较好的密封性能。
4.纵向伸缩接头：纵向伸缩接头适用于大直径管道系统，可以补偿管道纵向的热胀冷缩引起的应力和位移。
纵向伸缩接头通常由多个金属波纹组成，可以提供较大的伸缩行程，同时保持管道系统的密封性能。
5.橡胶伸缩接头：橡胶伸缩接头是一种采用橡胶材料制成的伸缩接头。
它具有良好的弹性和耐腐蚀性能，可以吸收和补偿轴向、横向和角向的位移。
橡胶伸缩接头通常用于低压和低温的管道系统，例如给水管道和排污管道。
以上是几种常见的伸缩接头型号，每种型号都有其独特的特点和适用范围。
在选择和使用伸缩接头时，需要考虑管道系统的工作压力、温度、位移以及介质的性质等因素，以确保接头的安全可靠性和耐久性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
橡胶接头与伸缩节是两种不同的管道连接器，其主要区别在于具有不同的种类，不同的材质，以及用途不同等，下面我们来为您具体分析一下。
1、类别：伸缩节分为波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等，橡胶接头分为松套法兰式、固定法兰式和螺纹式3种。
2、材质：伸缩节分为橡胶，不锈钢，碳钢。
橡胶接头由内外层胶、帘布层和钢丝圈组成管状橡胶件。
3、作用：伸缩节是吸收管道热胀冷缩产生的变形量，橡胶接头主要起到减震、消声降噪的作用。
伸缩节工作原理和作用：伸缩节的主要弹性元件为不锈钢波纹管，依靠波纹管伸缩、弯曲来对管道进行轴向、横向、角向补偿。
常用在煤气管道中。
主要的作用是：
1、补偿吸收管道轴向、横向、角向热变形。
2、吸收设备振动，减少设备振动对管道的影响。
3、吸收地震、地陷对管道的变形量。
橡胶接头是一种高弹性、高气密性，耐介质性和耐气候性的管道接头。
该
产品利用了橡胶的弹性、高气密性、耐介质性、耐候性和耐辐射性等优点，采用高强度、冷热稳定性强的聚酯帘子布斜交与之复合后，经过高压、高温模具硫化而成。
广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。
它们之间既有共同之处也存在着很多的差异，我们在日常使用中应该注意区分这些，才能保证管道的安全。
