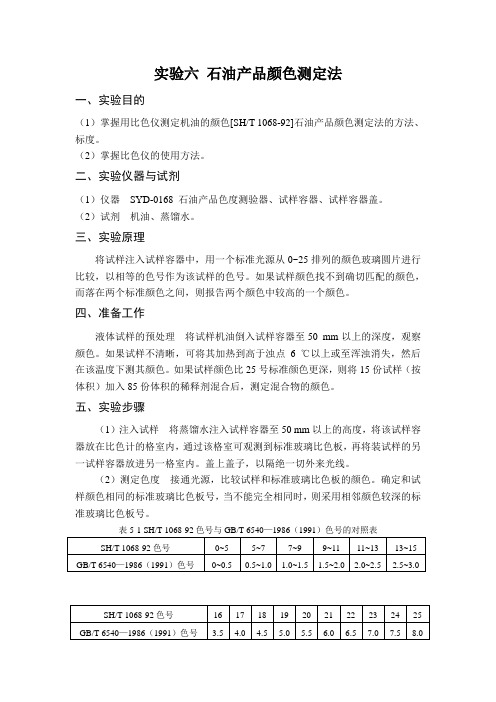

实验六 石油产品颜色测定法
实验六石油产品颜色测定法一、实验目的（1）掌握用比色仪测定机油的颜色[SH/T 1068-92]石油产品颜色测定法的方法、标度。
（2）掌握比色仪的使用方法。
二、实验仪器与试剂（1）仪器SYD-0168 石油产品色度测验器、试样容器、试样容器盖。
（2）试剂机油、蒸馏水。
三、实验原理将试样注入试样容器中，用一个标准光源从0~25排列的颜色玻璃圆片进行比较，以相等的色号作为该试样的色号。
如果试样颜色找不到确切匹配的颜色，而落在两个标准颜色之间，则报告两个颜色中较高的一个颜色。
四、准备工作液体试样的预处理将试样机油倒入试样容器至50 mm以上的深度，观察颜色。
如果试样不清晰，可将其加热到高于浊点6 ℃以上或至浑浊消失，然后在该温度下测其颜色。
如果试样颜色比25号标准颜色更深，则将15份试样（按体积）加入85份体积的稀释剂混合后，测定混合物的颜色。
五、实验步骤（1）注入试样将蒸馏水注入试样容器至50 mm以上的高度，将该试样容器放在比色计的格室内，通过该格室可观测到标准玻璃比色板，再将装试样的另一试样容器放进另一格室内。
盖上盖子，以隔绝一切外来光线。
（2）测定色度接通光源，比较试样和标准玻璃比色板的颜色。
确定和试样颜色相同的标准玻璃比色板号，当不能完全相同时，则采用相邻颜色较深的标准玻璃比色板号。
表5-1 SH/T 1068-92色号与GB/T 6540—1986（1991）色号的对照表SH/T 1068-92色号0~5 5~7 7~9 9~11 11~13 13~15 GB/T 6540—1986（1991）色号0~0.5 0.5~1.0 1.0~1.5 1.5~2.0 2.0~2.5 2.5~3.0SH/T 1068-92色号16 17 18 19 20 21 22 23 24 25 GB/T 6540—1986（1991）色号 3.5 4.0 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0六、注意事项（1）与试样颜色相同的标准玻璃比色板号作为实验颜色的色好，例如15，24。
石油产品分析(ppt 82页)
（7-8）
r—平均密度温度系数（，g cm3）C
3. 密度的测定
A.密度计法 （1）测定原理
密度计排开液体重量等于其本身的重量时， 密度计处于平衡状态
（2）测定步骤 将调好温度的均匀试样，沿量筒壁小心的 注入量筒
将清洁干燥的密度计放入试样中 测量试样的温度
（3）注意事项
2. 苯胺点测定的意义
• 大致判断烃类的多少 • 计算柴油指数和十六烷指数
3. 测定方法——GB 262-88
（1）测定原理
（2）主要仪器 试管、金属搅拌丝、U形管、油浴
（3）主要试剂 分析纯的苯胺，若不合格须要精制
（4）测定步骤
二、密度和相对密度的测定
1. 相关概念
密度 单位体积物质的质量称为密度，符号， 单位g/mL或kg/m3
GB/T 6986-86(91)
GB/T 2430-81(88) 4. 测定油品浊点、结晶点和冰点的意义 主要用来评定灯用煤油低温性能的指标
二、凝点、倾点、冷滤点
1. 油品凝固现象 2. 有关概念
凝点：在规定条件下，将试油冷却到不能继 续流动时的最高温度
倾点：在规定条件下，将试油冷却到能够继 续流动时的最低温度
(7 5) (7 6)
§4 非烃类组成的测定
一、石油的非烃组成
1. 含硫化合物 2. 含氮化合物 3. 含氧化合物 4. 胶状沥青状物质
二、非烃组成的测定
主要讨论硫含量的测定 1. GB-380方法 2. （1）测定原理
（2）注意事项
试样在测定器内是否完全燃烧，对测定 结果影响很大
加入吸收器的碳酸钠量要准确 采样变色灵敏的混合指示剂 试样量要准确 避免周围环境存有含硫气体

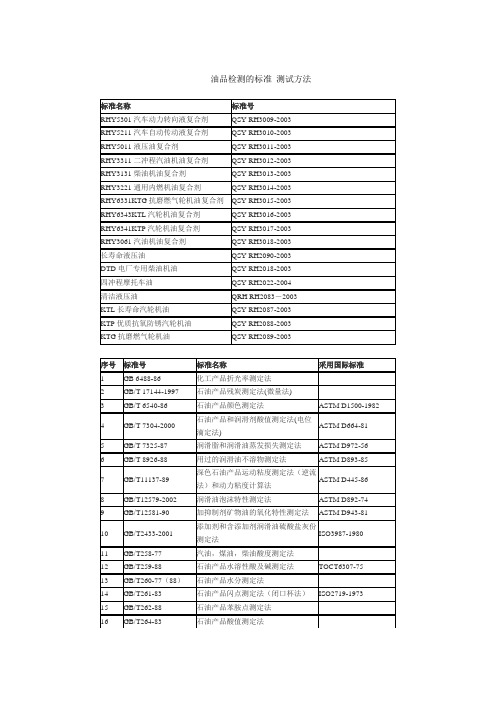

油品检测的标准测试方法
长寿命液压油
QSY RH2090-2003
DTD电厂专用柴油机油
QSY RH2018-2003
四冲程摩托车油
QSY RH2022-2004
清洁液压油
QRH RH2083－2003
KTL长寿命汽轮机油
QSY RH2087-2003
KTP优质抗氧防锈汽轮机油
QSY RH2088-2003
TOCT12337-84
105
SH/T0293-92
真空油脂饱和蒸气压测定法
106
GB/T5654-85
介质损耗因数和电阻率测定法
107
SH/T0123-93
极压润滑油氧化性能测定法
108
GB8022-87
润滑油抗乳化性能测定法
ASTMD2711
109
SH/T0037-90
齿轮油贮存溶解特性测定法
110
变压器油中T501添加剂含量测定法
36
QJ/DSH 274-88(1998)
有机化合物熔点测定法(差示扫描量热法)
37
QJ/DSH 275-1998
润滑油氧化起始温度测定法(差示扫描量热法)
38
QJ/DSH 276-1998
内燃机润滑油氧化诱导期测定法(压力差示扫描量热法)
39
QJ/DSH 277-88(1998)
含聚合物油剪切安定性测定法（柴油喷嘴法）
ASTM D3945-86
84
SH/T0505-92
含聚合物油剪切安定性测定法（超声波剪切法）
85
SH/T0299-92
内燃机油氧化安定性测定法
86
GB/T2539-81
石油产品和润滑剂酸值和碱值测定法颜色指示剂法
FNYSHYYY01102 石油产品和润滑剂 酸值和碱值测定法 颜色指示剂法F-NY-SH-YYY-01102石油产品和润滑剂—酸值和碱值测定—颜色指示剂法1 范围1.1 本方法适用于测定能在甲苯和异丙醇混合溶剂中全溶或几乎全溶的石油产品和润滑剂的酸性或碱性组分，它适用于测定在水中离解常数大于10-9的酸或碱，离解常数小于10-9的极弱酸或碱不影响测定，如果盐类水解数大于10-9，则有影响。
注1 在新的和使用过的油中，被认为具有酸性的组分包括有机酸、无机酸、酯、酚类化合物、内酸、树脂、重金属盐类和添加剂，如抗氧剂和清净剂。
同样，被认为具有碱性的组分包括有机碱、无机碱、胺类化合物、弱酸的盐类（皂类）、多元酸的碱式盐、重金属盐类和添加剂，如抗氧剂和清净剂。
2 本方法不适用于测定含有多种碱性添加剂类型的润滑油的碱值，此类油品的碱值可以用SH/T 0688的试验方法来测定。
1.2 本方法可用于表明使用中的油品在氧化条件下的相对变化。
尽管滴定是在规定条件下进行的，但是本方法不能测定绝对酸性和碱性，以预测油品在使用条件下的性能。
已经知道酸值或碱值与轴承腐蚀之间没有必然联系。
注：某些油品，例如切削油、防锈油和类似的复合油品，或深色油品，由于指标剂呈现的终点不明显，不能用本方法测定酸值，可以用GB/T 7304的试验方法测定。
颜色指示剂法测定的酸值在数值上不一定与GB/T 7304的结果相等。
颜色指示剂法测定的碱值与SH/T 0688在数值上也不一定相等，但数据具有一定相关性。
2 方法概要测定酸值或碱值时，将试样溶解在含有少量水的甲苯和异丙醇混合溶剂中，使其成为均相体系，在室温下分别用标准的碱或酸的醇溶液滴定。
通过加入的对-萘酚苯溶液颜色的变化来指示终点（在酸性溶液中显橙色，在碱性溶液中显暗绿色）。
测定强酸值时，用热水抽提试样，用氢氧化钾醇标准溶液滴定抽提的水溶液，以甲基橙为指示剂。
3 意义和用途3.1 新的和使用过的石油产品中含有一些酸性或碱性组分，它们以添加剂或以使用过程中所形成的降解产物的形式而存在，如氧化产物。
石油产品颜色测定法
石油产品颜色测定法
石油产品的颜色测定法主要有两种常用方法：比色法和荧光法。
1. 比色法：比色法是一种通过比较样品颜色与标准色板或标准溶液的颜色的方法。
常用的比色法包括Lovibond比色法和色
度计法。
在Lovibond比色法中，使用Lovibond比色计将样品
与标准颜色玻璃滤色片逐一比较，确定其颜色。
在色度计法中，使用色度计测量样品的吸光度或透光度，然后与标准曲线或标准溶液进行比较，确定样品的颜色。
2. 荧光法：荧光法是一种使用荧光光谱仪测量样品的荧光强度，从而间接推测样品的颜色的方法。
这种方法通常适用于颜色较深、有机成分较多，且具有荧光性质的石油产品。
样品在荧光光谱仪中被激发产生荧光，通过测量样品发出的荧光光强度和波长，可以推算出样品的颜色。
以上是常用的石油产品颜色测定法，具体选择哪种方法应根据具体的实验需求和样品性质来决定。

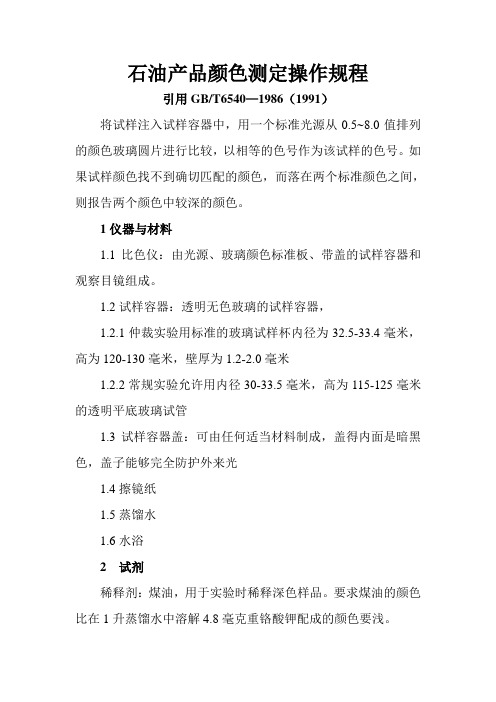

石油产品颜色测定操作规程
石油产品颜色测定操作规程引用GB/T6540—1986（1991）将试样注入试样容器中，用一个标准光源从0.5~8.0值排列的颜色玻璃圆片进行比较，以相等的色号作为该试样的色号。
如果试样颜色找不到确切匹配的颜色，而落在两个标准颜色之间，则报告两个颜色中较深的颜色。
1仪器与材料1.1比色仪：由光源、玻璃颜色标准板、带盖的试样容器和观察目镜组成。
1.2试样容器：透明无色玻璃的试样容器，1.2.1仲裁实验用标准的玻璃试样杯内径为32.5-33.4毫米，高为120-130毫米，壁厚为1.2-2.0毫米1.2.2常规实验允许用内径30-33.5毫米，高为115-125毫米的透明平底玻璃试管1.3试样容器盖：可由任何适当材料制成，盖得内面是暗黑色，盖子能够完全防护外来光1.4擦镜纸1.5蒸馏水1.6水浴2 试剂稀释剂：煤油，用于实验时稀释深色样品。
要求煤油的颜色比在1升蒸馏水中溶解4.8毫克重铬酸钾配成的颜色要浅。
3准备工作3.1按实验要求，准备好原始记录，以便及时记录实验现象、数据和结果。
3.2检查试样容器是否洁净、干燥。
3.3检查测定仪器目镜是否清洁。
3.4把蒸馏水注入试样容器至50mm以上的高度，将该试样容器放在比色计的格室内，通过该格室可观测到标准玻璃比色板。
3.5如果试样的颜色比8号标准颜色更深，则将15分样品（按体积）加人85份体积的稀释剂（煤油）混合后，测定混合物的颜色。
3.6如果试样不清晰，可把实验样品加热到浊点6度以上或浑浊消失，然后在该温度下测定其颜色。
4实验步骤4.1取一支清洁、干燥的试样容器，然后摇动样品瓶，打开样品瓶塞，标签朝向手心，缓慢的将实验样品倒入试样容器内至50mm以上的高度，放入另一个格室内，盖上盖子，杜绝一切外来光线。
4.2接通电源，将眼睛贴近观察视窗，观察样品颜色，初步判断油品的大概颜色范围。
然后按照由深到浅的顺序，调节仪器面板前后或左右的调节旋钮或控制器，使标准比色板转动从而调整标准比色板的颜色，不断比较试样和标准玻璃比色板的颜色，直到观察到的试样颜色与标准玻璃比色板的颜色尽量相同或接近为止。
石油产品色度测定仪操作规程
石油产品色度测定仪操作规程
一、概论
1.方法概要
将试样注入玻璃样品管中，用一个标准光源从0～8.0值排列的标准比色板进行比较，以相等的色号作为该试样的色号。
如果试样颜色找不到确切匹配的颜色，而落在两个标准颜色之间，则报告两个颜色中较高的一个颜色。
2.参考标准
本操作规程参考如下标准：
GB/T 6540-86《石油产品颜色测定法》
二、试验仪器及试剂
1.比色仪
2.蒸馏水
三、实验部分
1.准备工作
1)开启比色计的电源开关。
此时，比色计内部的光源打开。
2)将放有样品的玻璃试管放入仪器样品盒左侧，盛有蒸馏水的玻璃试管放入右侧。
盖上盖子，以隔绝一切外来光线。
2.试验
将样品放入比色计以后，在观测口观测样品的颜色，并与标准色板做对比。
旋转右侧控制旋钮，调节标准色板的颜色。
直到样品的颜
色介于左右两个标准色板之间，或者与标准比色板颜色相同。
四、试验报告
1.试验报告
1)与试样颜色相同的标准比色板号作为试样颜色的色号。
2)如果试样的颜色介于左右两个标准色板之间，则报告较高的色
板号，并在色号前加“小于”。
除非试样的颜色比8号深，则
报告大于8号。
3)如果试样经过稀释，则在报告混合物颜色的色号后加上“稀释”
两字。
2.精密度
由同一操作者，用相同的仪器，同一试样测定的两个结果色号之差不能大于0.5号。
石油产品色度测定法
第二十二章油品的色度分析第一节概论油品的颜色，可以反映其精制程度和稳定性。
精制的基础油，油中的氧化物和硫化物脱出得干净，颜色较浅。
但即使精制的条件相同，不同油源和类属的原油所生产的基础油，其颜色和透明度也可能是不相同的。
在基础油中使用添加剂后，颜色也会发生变化，颜色作为判断油品精致程度高低的指标已失去了它原来的意义。
因此，大多数的润滑油已无颜色（或色度）的指标。
对于在用或储运过程中的油品，通过比较其颜色的历次测定结果，可以大致地估量其氧化、变质和受污染的情况。
如颜色变深，除了受深色油污染的可能外，则表明油品氧化变质，因为胶质有很强的着色力，重芳烃液有较深的颜色；假如颜色变成乳浊，则油品中有水或气泡的存在。
实际上，只要油品的其它指标合乎要求，油品的颜色深浅对油的润滑效果是没有影响的。
第二节石油产品色度测定法（GB/T6540）润滑油的颜色，除用视觉直接观察（即目测）外，在试验室中的测定方法我国采用GB/T 6540-86石油产品颜色测定法（与ASTM D1500-1982石油产品颜色的测定法等效）和SH/T 1068-92石油产品色度测定法。
GB/T6540-86测定法是用带有玻璃颜色标准板的比色仪进行测定，属目测比色法。
适用与各种润滑油、煤油、柴油和石油蜡等石油产品。
一、色度测定原理：将试样注入比色管内，开启一个标准光源，旋转标准色盘转动手轮，同时从观察目镜中观察比较，以相等的色号作为该试样的色号。
如果试样颜色找不到确切匹配的颜色，而落在两个标准颜色之间则报告两个颜色中较高的一个颜色，并在该色号前面加上“小于”两字。
玻璃颜色标准共分16个色号，从0.5到8.0值排列，色号越大，表示颜色越深。
如果试样的颜色深于8号标准颜色，则将15份试样（按体积）加入（体积）的稀释剂混合后，测定混合物的颜色，并在该色号后面加入“稀释”两字。
SH-T1068方法的测定原理与GB/T6540基本相同，其不同点主要是SH-T1068标准玻璃色片分为25种色号，而GB/T6540则仅分为16种色号。
石油类和动植物油类的测定PPT课件
• 在确定为受控状态后在进行样品的分析，以确保批样测定的准确性、可靠性。主要从全过程空白值及 空白质控图的绘制、方法检出限的测定、空白加标回收率的测定、质控样测定4个方面来阐述红外分析 的指控手段。
3.1、全过程空白实验及空白实验质量控制图的绘制：
空白实验质量控制图的绘制 取500mL不含油类物质的去离子水样全部倒入分液漏斗中，其余的按标准HJ637-2012上的测定步骤进行。 连续20d测定一个全程序空白值，结果见下表：
2021/4/18
31
2．对废液的处理，由于四氯化碳对环境及人体具有一定危害，如果直接将其排放到环境中，将对环境造成二 次污染，同时也造成了较大的资源浪费。因此，将其回收和循环利用。回收方法与四氯化碳纯化相同，采用 活性炭吸附法。
3．测试中所用容量瓶，比色皿等玻璃器皿及无水硫酸钠和硅酸镁等临用前必须用四氯化碳冲洗至滤出液浓度 <0.1mg/L方可使用。每次样品测量样品池方向、位置和静止时间均保持一致。
分液漏斗中，加约20g氯化钠，充分振荡2min，并经常开启活塞排气。静置分层后，将萃取液经已放置约
10mm厚度无水硫酸钠的玻璃砂芯漏斗流入容量瓶内。加四氯化碳稀释至标线定容，并摇匀。
•
将萃取液分成两份，一份直接用于测定总萃取物，另一份经硅酸镁吸附后，用于测定石油类。
•
2021/4/18
22
• 5、吸附
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《石油产品分析》
任务5-1-3 测定石油产品颜色
【任务目标】
1．测定石油产品颜色 ； 2．学会使用石油产品色度仪 。
【任务描述】
赛波特法和目视比色法测定油品颜色，学习油品颜色的评 定方法和步骤。
任务5-1-3 测定石油产品颜色
《石油产品分析》
【任务实施】
目测法评定石油产品的颜色
《石油产品分析》
7．报告 与试样颜色相同的标准玻璃比色板号作为试样颜色的色号。
例如3.0，7.5。 如果试样的颜色居于两个标准比色板之间，则报告较深的
玻璃比色板号，并在色号前面加“小于”，例如：小于3.0号， 小于7.5号。决不能报告为颜色深于给出的标准，例如：大于 2.5号，大于7.5号，除非颜色比8号深，可报告为大于8号。
配分
评分标准
10 一项未检查扣2分
扣分 得分 备注
2
试样准备：是否需要稀释
10 一项不符合规定扣2
柴
分
3
油 测定过程：蒸馏水和试样容器放置是否正 10 一项不符合规定扣2
色 确。
分
度
4
的 是否调节试样和标准玻璃比色板颜色相同。 25 一项未按规定扣5分
测
5
定 能否正确报告测定结果
25 一项未按规定扣5分
任务5-1-3 测定石油产品颜色
《石油产品分析》
【考核评价及小结】
1.根据考核标准，各组进行小组互评和自评，教师也参与 评价； 2.各组归纳要点并互相补充，交流分享本次任务实施心得， 总结任务实施情况。
【作业】
上交本次任务分析报告。按要求准备下次任务：测定石 蜡熔点。
6 7 8 合计
正确书写记录。
10 不符合规定每项扣2 分
操作完成后，仪器洗净，摆放好，台面整 ，正确佩戴劳动保护 5 操作不正确或不符合
用具
规定每项扣2分
100
任务5-1-3 测定石油产品颜色
《石油产品分析》
【拓展练习】
1．赛波特比色法的实验原理是什么？ 2．如何利用赛波特比色计确定油品颜色？ 3．目测法评定石油产品颜色的实验原理是什么？ 4．目测法评定石油产品颜色如何报告实验结果？
如果试样用煤油稀释，则在报告混合物颜色的色号后面加 上“稀释”两字。
任务5-1-3 测定石油产品颜色
《石油产品分析》
7．报告 用下列规定来判断试验结果的可靠性（95%置信水平）。 （1）重复性 同一操作者，同一台仪器，对同一个试样测定的两个结果
色号之差不能大于0.5号。 （2）再现性 两个实验室，对同一试样测定的两个结果，色号之差也不
的颜色比在1升蒸馏水中溶解4.8毫克重铬酸钾配成的溶液 颜色要浅。
任务5-1-3 测定石油产品颜色
《石油产品分析》
5．准备工作 液体石油产品如润滑油，将样品倒入试样容器至50mm以
上的深度，观察颜色。如果试样不清晰，可以把样品加热到 高于浊点6℃以上或浑浊消失，然后在该温度下测其颜色。 如果样品的颜色比8号标准颜色更深，则将15份样品（按体 积）加入85份体积的稀释剂混合后，测定混合物的颜色。
任务5-1-3 测定石油产品颜色
《石油产品分析》
试样容器：透明无色玻璃的试样容器。仲裁试验用如图 的玻璃试样杯，常规试验允许用内径为30～33.5mm，高为 115～125mm的透明平底玻璃试管。
试样容器盖：可由任何适当材料制成，盖的内面是暗黑 色，盖子要能完全防护外来光。
4．试剂 稀释剂：煤油，用于试验时稀释深色样品。要求煤油
任务5-1-3 测定石油产品颜色
《石油产品分析》
3．仪器材料
比色仪：由光源、玻璃颜色标准板、带盖的试样容器和 观察目镜组成。
任务5-1-3 测定石油产品颜色
《石油产品分析》
3．仪器材料
比色仪是用一种能照亮的，并能通过直接目测或用光学 目镜同时观察试样和任一颜色标准比色板的仪器，它应有两 个大小和形状相等的照亮面，其一为透过颜色标准比色板的 照亮面，另一为透过试样的照亮面。
人造光源：光源可单独分开或作成比色计整体一部分。 光源是由温度2856K的颜色等、日光滤光玻璃和一个闪光的 半透明乳白的玻璃组成。组合元件具有的光谱特性类似于北 窗光提供一个照亮度为900±100米烛光的半透明背景，对着 它可观察标准比色板和试样颜色。照亮的半透明乳白玻璃背 景应无闪光和阴影，设计的光源必须使观察没有外来光的干 扰。
能大于0.5号。
任务5-1-3 测定石油产品颜色
【原始数据记录表】
样品名称
执行标准
设备型号
室温
℃
内容
色度
平均色度
《石油产品分析》
测定日期 分析人 设备精度 大气压力 平行一
kPa 平行二
备注
任务5-1-3 测定石油产品颜色
《石油产品分析》
【考核标准】
序号 1
考核项 目
评分要素
检查仪器及计量器具（光源、比色管等）
这两个照亮面对称地分布在垂直中线两边，在水平方向 最近部分分开的距离对视察者眼睛的视角不小于2度，也不 得大于3.6度。每个照亮面的直径对视角至少2.2度的圆周，
并能将照亮面扩展到任意大小和形状，只要在视野内没 有分开距离对视角大于10度的两个光点。
任务5-1-3 测定石油产品颜色
《石油产品分析》
石油蜡包括软蜡，将样品加热到高于蜡熔点11～17℃， 并在此温度下测定其颜色。如果样品颜色深于8号，则把15 份熔融的样品（按体积）与同一温度的85份体积的稀释剂混 合，并测定此温度下混合物的颜色。
任务5-1-3 测定石油产品颜色
《石油产品分析》
6．试验步骤 （1）把蒸馏水注入试样容器至50mm以上的高度，将该
试样容器放在比色计的格室内，通过该格室可观测到标准玻 璃比色板，再将装试样的另个一试样容器放进另一格室。盖 上盖子，以隔绝一切外来光线。
（2）接通光源，比较试样和标准玻璃比色板的颜色， 确定和试样颜色相同的标准玻璃比色板号，当不能完全相同 时，就采用相邻颜色较深的标准玻璃比色板号。
任务5-1-3 测定石油产品颜色
1．实验目的 （1）学习GB/T 6540《石油产品颜色测定法》； （2）能利用目测法评定油品的颜色。
2．实验原理 将试样注入试样容器中，用一个标准光源从0.5～8.0值
排列的颜色玻璃圆片进行比较，以相等的色号作为该试样的 色号。如果试样颜色找不到确切匹配的颜色，而是落在两个 标准颜色之间，则报告较高颜色的色号作为试样的色号。
