慢应变拉伸法模拟含氢储气库管材的应力腐蚀试验研究
慢应变拉伸法模拟含氢储气库管材的应力腐蚀试验研究丁磊;姚勇;张志远;窦志超【摘要】采用慢应变速率拉伸法,通过扫描电镜、能谱分析等手段,分析不同温度和干/湿气环境(通入H2和CO2混合气体)下HP13Cr、13Cr、3Cr的氢脆敏感性.结果显示:干气环境下,温度对这3种材质氢脆敏感性的影响较小;120℃干气环境中的氢脆系数排序为HP13Cr＜13Cr＜3Cr;湿气环境中,由于Cl-和CO2水溶液的综合作用,13Cr氢脆系数增大,但不同试验条件下的氢脆系数均未大于25％,可以认为其并无氢脆敏感性倾向.针对模拟的含氢储气库试验条件,推荐使用13Cr系列材质.【期刊名称】《钢管》【年(卷),期】2017(046)005【总页数】7页(P18-24)【关键词】储气库;油套管;选材;氢腐蚀;SSRT法【作者】丁磊;姚勇;张志远;窦志超【作者单位】天津钢管集团股份有限公司,天津300301;天津钢管集团股份有限公司,天津300301;天津钢管集团股份有限公司,天津300301;天津钢管集团股份有限公司,天津300301【正文语种】中文【中图分类】TG113.23+1;TE931+.2随着我国环境问题的日益严峻，天然气成为我国治理雾霾的重要能源资源，也是未来能源结构朝绿色低碳化发展的主要能源。
2000年以来，天然气消费量以每年17%的速度增长，预计到2020年天然气用量将达到3 600亿m3。
我国为有效缓解天然气供应紧张的矛盾，避免季节性用气紧张和意外事故致使用气停顿等问题已建成的大张坨、金坛、华北和呼图壁等25个地下储气库［1-3］，调峰量达到30亿m3。
地下储气库在注气过程管道中一般包含H2、CO2、天然气等混合气体，从上游长输管道经加压机输送至储气库储存，采气过程中还包含高Cl-的溶腔残留水，因此油套管存在较大的腐蚀风险。
某井注采气作业在60～150℃的温度，干/湿性混合气体中含有H2和CO2，要求服役年限为50年，对油套管的材质要求较高。
慢拉伸慢应变速率试验机

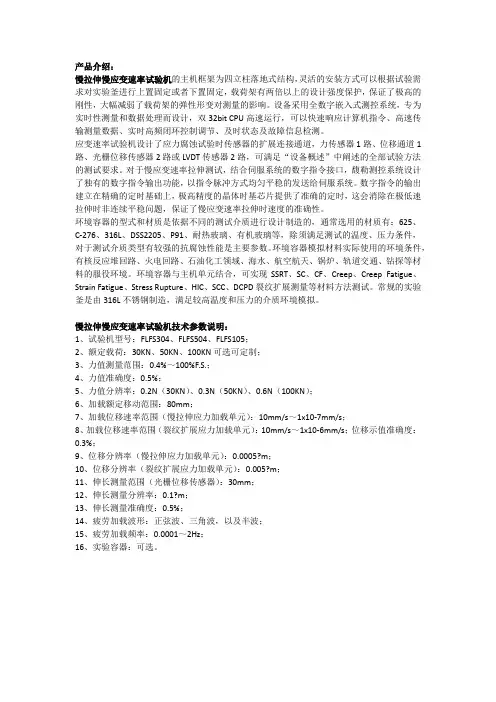

产品介绍：慢拉伸慢应变速率试验机的主机框架为四立柱落地式结构，灵活的安装方式可以根据试验需求对实验釜进行上置固定或者下置固定，载荷架有两倍以上的设计强度保护，保证了极高的刚性，大幅减弱了载荷架的弹性形变对测量的影响。
设备采用全数字嵌入式测控系统，专为实时性测量和数据处理而设计，双32bit CPU高速运行，可以快速响应计算机指令、高速传输测量数据、实时高频闭环控制调节、及时状态及故障信息检测。
应变速率试验机设计了应力腐蚀试验时传感器的扩展连接通道，力传感器1路、位移通道1路、光栅位移传感器2路或LVDT传感器2路，可满足“设备概述”中阐述的全部试验方法的测试要求。
对于慢应变速率拉伸测试，结合伺服系统的数字指令接口，馥勒测控系统设计了独有的数字指令输出功能，以指令脉冲方式均匀平稳的发送给伺服系统。
数字指令的输出建立在精确的定时基础上，极高精度的晶体时基芯片提供了准确的定时，这会消除在极低速拉伸时非连续平稳问题，保证了慢应变速率拉伸时速度的准确性。
环境容器的型式和材质是依据不同的测试介质进行设计制造的，通常选用的材质有：625、C-276、316L、DSS2205、P91、耐热玻璃、有机玻璃等，除须满足测试的温度、压力条件，对于测试介质类型有较强的抗腐蚀性能是主要参数。
环境容器模拟材料实际使用的环境条件，有核反应堆回路、火电回路、石油化工领域、海水、航空航天、锅炉、轨道交通、钻探等材料的服役环境。
环境容器与主机单元结合，可实现SSRT、SC、CF、Creep、Creep Fatigue、Strain Fatigue、Stress Rupture、HIC、SCC、DCPD裂纹扩展测量等材料方法测试。
常规的实验釜是由316L不锈钢制造，满足较高温度和压力的介质环境模拟。
慢拉伸慢应变速率试验机技术参数说明：1、试验机型号：FLFS304、FLFS504、FLFS105；2、额定载荷：30KN、50KN、100KN可选可定制；3、力值测量范围：0.4%～100%F.S.；4、力值准确度：0.5%；5、力值分辨率：0.2N（30KN）、0.3N（50KN）、0.6N（100KN）；6、加载额定移动范围：80mm；7、加载位移速率范围（慢拉伸应力加载单元）：10mm/s～1x10-7mm/s；8、加载位移速率范围（裂纹扩展应力加载单元）：10mm/s～1x10-6mm/s；位移示值准确度：0.3%；9、位移分辨率（慢拉伸应力加载单元）：0.0005?m；10、位移分辨率（裂纹扩展应力加载单元）：0.005?m；11、伸长测量范围（光栅位移传感器）：30mm；12、伸长测量分辨率：0.1?m；13、伸长测量准确度：0.5%；14、疲劳加载波形：正弦波、三角波，以及半波；15、疲劳加载频率：0.0001～2Hz；16、实验容器：可选。
