二次结构(构造柱、压顶、过梁)浇筑令
二次结构浇筑方法
二次结构浇筑方法作业准备→砖浇水→拌制砂浆→测量放线→排砖→砌筑基础、墙体→构造柱、圈梁、过梁浇筑→养护→墙体顶部处理→验收（1）砖浇水：砖必须在砌筑前一天浇水湿润，不得随浇随砌，含水率为8%-12%，常温施工不得用干砖上墙；不得使用含水率达到饱和状态的砖砌墙。
（2）拌制砂浆：砂浆配合比应采用重量比，计量精度水泥为±2%，砂、灰控制在5%以内。
应用机械搅拌，搅拌时间不少于2min。
每一楼层（基础按一个楼层）且不超过250m³砌体中各种类型及强度等级的砂浆，至少应做一组试块（每组6块），如砂浆强度等级或配合比变更时，还应制作试块，每台搅拌机至少应抽检一次。
（3）测量放线：根据施工图纸弹出轴线、墙边线、门窗洞口线，经复核，办理验收手续。
（4）砖基础砌筑：基础拍砖撂底：基础大放脚的撂底尺寸及收退方法，必须符合设计图纸规定。
如果是一层一退，里外均应砌丁砖；如果是两层一退，一层为条砖，二层砌丁砖。
大放角的转角处，应按规定放七分头，其数量为一砖半厚墙放三块砖、二砖墙放四块，以此类推。
砖基础砌筑前看，基底垫层表面应清扫干净，洒水湿润。
再盘墙角，每次盘角高度不应超过五层砖。
基础大放角砌到基础墙时，要拉线检查轴线及边线，保证基础墙身位置正确。
同时要对照皮数杆的砖层及标高，如有高低差时，应在水平灰缝中逐渐调整，使墙的层数与皮数杆相一致。
基础垫层标高不一致或有局部加深部位，应从最低处往上砌筑，并应由高处向低处撘砌。
同时应经常拉线检查，以保持砌体平直通顺，防止出现螺丝墙。
各种预留洞、埋件、拉结筋按设计要求留置，避免后剔凿影响砌体质量。
（5）砖墙砌筑：组砌方法：砌体一般采用一顺一丁（满丁、满条）排砖法、梅花丁或三顺一丁砌法。
砖柱不得采用先砌四周后填心的包心砌法。
每层一砖横墙的最上一匹砖应整砖丁砌。
排砖撂底（干摆砖）：一般外墙一层砖撂底时，两山墙排丁砖，前后纵墙排条砖。
根据弹好的门窗洞口位置线，认真核对窗间墙、垛尺寸，按其长度排砖。
二次结构构造柱浇筑要求
二次结构构造柱浇筑要求二次结构是指在柱子上进行浇筑时，先进行初浇筑，然后等初浇筑硬化后再进行二次浇筑的一种施工方式。
这种施工方式主要用于高层建筑中的柱子施工，其目的是为了提高柱子的质量和承载能力。
在进行二次结构的柱浇筑时，有一些要求需要注意。
首先，要保证柱子的位置准确无误。
在进行初浇筑时，需要使用模板来确定柱子的位置，并进行固定。
在进行二次浇筑时，需要根据初浇筑的柱子位置进行施工，确保二次浇筑的柱子位置与初浇筑的柱子位置一致。
要注意柱子的混凝土浇筑质量。
在进行二次浇筑时，需要使用高质量的混凝土材料，并按照设计要求进行浇筑。
在浇筑过程中，需要注意混凝土的均匀性和密实性，避免出现空洞或裂缝等质量问题。
要注意控制浇筑的速度和浇筑的高度。
在进行二次结构的柱浇筑时，要控制浇筑的速度，避免过快或过慢造成质量问题。
同时，要控制浇筑的高度，避免一次性浇筑过高，导致混凝土无法均匀分布。
在进行柱浇筑时，还需要注意防止浇筑过程中的温度变化对混凝土的质量造成影响。
在浇筑过程中，可以采取一些保温措施，如使用保温材料覆盖柱子表面，防止混凝土过早失水，影响其强度和耐久性。
还需要注意浇筑过程中的振动和压实。
在进行浇筑时，可以使用振动器对混凝土进行振动，以排除空气和水分，提高混凝土的密实性和均匀性。
同时，还需要对混凝土进行压实，以提高其强度和耐久性。
二次结构的柱浇筑要求严格，需要注意柱子的位置准确性、混凝土的质量、浇筑速度和浇筑高度的控制、温度变化的影响以及振动和压实等因素。
只有严格按照要求进行施工，才能保证柱子的质量和承载能力，确保建筑的安全性和稳定性。
二次结构工程施工技术交底
技术交底书
工程名称技术交底二次结构工程
交底内容：
一、施工准备
1、熟悉施工图纸，明确构造柱、过梁、圈梁、窗台压顶等二次结构构件的结构做法，确定相应位置及
尺寸。
如有不明处及时联系项目部管理人员。
2、核对现场放线情况，按主体结构拉通线、吊线，核实现场放线是否有误。
存在偏差时要及时告知现
场管理人员，明确处理办法后再进行砌筑。
二、施工工艺、要点
工艺流程：预制构件制作→钢筋绑扎→模板制安→砼浇筑。
1、预制构件制作
过梁、窗台压顶在支座处搁置长度为250mm，当设置位置的支座长度满足要求时，可以提前预制好过梁、压顶构件，质量验收合格后随砌筑进度及时安装即可。
现场预制过梁主要为门洞宽度小于1500mm的过梁，过梁预制采用方钢模板定型，宽度同墙厚。
预制构件采用C20砼浇筑，截面尺寸及配筋做法详见下表：
2、钢筋绑扎
（1）构造柱
构造柱截面尺寸墙厚*200，竖筋4φ10，箍筋φ6@200。
竖筋预埋、植筋伸出主体结构面500，采用绑扎搭接连接。
（2）窗台压顶
交底人：
交底时间：年月日。

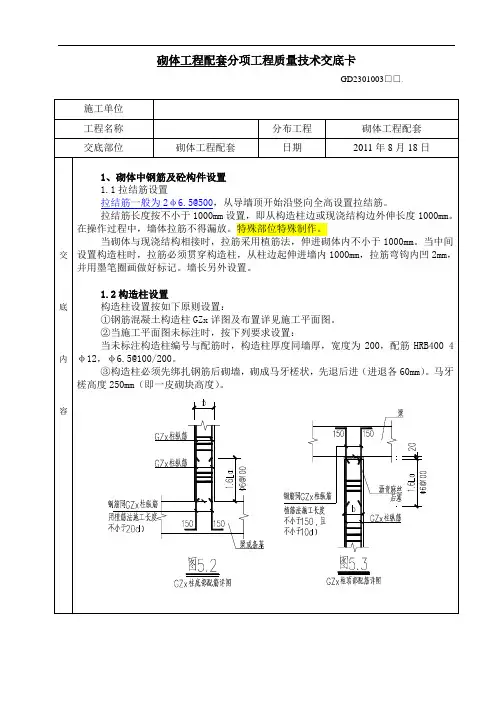

二次结构--构造柱、圈梁、腰梁设置技术交底
砌体工程配套分项工程质量技术交底卡GD2301003□□、6.6构造柱、过梁、压顶支模、浇砼砌体施工完毕后，当砂浆强度达1MPa时，应及时进行构造柱支模、浇筑砼，过梁、圈梁、压顶与构造柱同时浇筑，以保证墙体稳定性，当不能及时支模浇砼时，应有可靠的稳定支撑措施。
构造柱支模施工工工艺如下：（1）沿构造柱边缘粘贴2公分海绵条，如图一（2）支设构造柱模板（模板要清理干净、上好油），上口做成45o角浇筑口，在浇筑构造柱混凝土前，必须将砖墙和模板浇水湿润（钢模板面不浇水，刷隔离剂），并将模板内的砂浆残块、砖渣等杂物清理干净。
为了便于清理，可事先在砌墙时，在各层构造柱底部（圈梁面上）留出二皮砖高的洞口，杂物清除后立即用砖砌封闭洞口。
如图二、图三。
图一构造柱贴海绵条图二构造柱支模图三构造柱支45o角浇筑口（3）浇筑构造柱的混凝土，其坍落度一般以50～70mm为宜，以保证浇筑密实，亦可根据施工条件、气温高低，在保证浇捣密实情况下加以调整。
构造柱的混凝土浇筑可以分段进行，每段高度不宜大于2m，或每个楼层分二次浇筑。
在施工条件较好，并能保证浇捣密实时，亦可每一楼层一次浇筑。
浇捣构造柱混凝土时，宜用插入式振动器，分层捣实。
振捣棒随振随拔，每次振捣层的厚度不得超过振捣棒有效长度的1.25倍，一般为200mm左右。
振捣时，振捣棒应避免直接触碰钢筋和砖墙，严禁通过砖墙传振，以免砖墙鼓肚和灰缝开裂。
在新老混凝土接槎处，须先用水冲洗、湿润，再铺10～20mm 厚的水泥砂浆（用原混凝土配合比，去掉石子），方可继续浇筑混凝土。
（4）拆除构造柱模板详见图四图四构造柱模板拆除（5）拆除后的构造柱凿除梯形口多余砼并修补平整，如图五。
图五构造柱施工完毕效果交底人接底人交底时间接受交底时间。
二次结构施工内容
二次结构施工内容一、构造柱构造柱是二次结构施工中非常重要的一部分，通常用于加强建筑物的整体性和稳定性。
构造柱通常在楼板和墙体之间设置，与建筑物的地基相连。
施工时需要按照设计要求进行钢筋的绑扎和混凝土的浇筑，确保构造柱的尺寸、位置和强度符合要求。
二、圈梁圈梁是另一种重要的二次结构构件，通常用于加强楼板的整体性和稳定性，提高建筑物的抗震性能。
圈梁一般设置在楼板的下方，与楼板和墙体相连。
施工时需要按照设计要求进行钢筋的绑扎和混凝土的浇筑，确保圈梁的尺寸、位置和强度符合要求。
三、预制过梁预制过梁是一种预先制作好的梁式构件，用于承担门窗等洞口上部荷载。
过梁一般采用钢筋混凝土制作，根据建筑物的设计和使用要求进行选择和安装。
在施工过程中，需要确保过梁的尺寸、强度和稳定性符合要求。
四、构造性小梁构造性小梁是一种辅助性构件，用于加强墙体的整体性和稳定性。
小梁一般设置在墙体的下部，与基础和墙体相连。
施工时需要按照设计要求进行钢筋的绑扎和混凝土的浇筑，确保小梁的尺寸、位置和强度符合要求。
五、悬挑梁悬挑梁是一种向外悬挑的梁式构件，通常用于承担阳台、雨篷等外部荷载。
悬挑梁一般采用钢筋混凝土制作，根据建筑物的设计和使用要求进行选择和安装。
在施工过程中，需要确保悬挑梁的尺寸、强度和稳定性符合要求。
六、楼梯间结构楼梯间结构是建筑物中用于承担人员疏散和交通的重要结构。
在二次结构施工中，需要根据设计要求进行楼梯间结构的施工，包括楼梯板、楼梯梁、楼梯柱等构件的制作和安装。
在施工过程中，需要确保楼梯间结构的尺寸、强度和稳定性符合要求。
七、墙体拉结筋墙体拉结筋是一种用于加强墙体整体性的钢筋构件。
拉结筋一般设置在墙体的两侧，通过绑扎或焊接等方式与墙体和基础相连。
施工时需要按照设计要求进行钢筋的加工和安装，确保拉结筋的尺寸、数量和位置符合要求。
八、墙体加强带墙体加强带是一种用于加强墙体整体性和稳定性的混凝土构件。
加强带一般设置在墙体的两侧，通过绑扎或焊接等方式与墙体相连。
二次结构混凝土
三、操作工艺
1、工艺流程：
运输→浇筑、振捣→养护
2、商品混凝土运至施工现场，检查塌落度，应为180～200。如塌落度过大或过小必须退
注：本表一式四份，建设单位、监理单位、施工单位、城建档案馆各一份。四省建设厅制SG--006
技 术 交 底
6、对露筋、麻面和蜂窝的混凝土表面，先把浮浆凿除，用钢丝刷刷净，并用清水冲洗湿润，再用1：2水泥砂浆抹面整修，表面搓毛、找平，初凝后加强洒水养护。
六、成品保护
1、振捣混凝土时，不得碰动钢筋、埋件，防止移位。
2、钢筋有踩弯、移位或脱扣时，及时调整、补好。
注：本表一式四份，建设单位、监理单位、施工单位、城建档案馆各一份。
四川省建设厅制
SG--006
技 术 交 底
工程名称
中国乒协西部国际培训中心
提升改造建设项目
建设单位
成都市全国乒乓球运动学校
监理单位
成都华西立信建设管理有限公司
施工单位
成都市第五建筑工程公司
交底部位
二次结构
交底日期
交底人签字
接受人签字
3、散落在模板上的混凝土应及时清理干净。
七、安全文明施工
1、现场作业人员应戴好安全帽，严禁酒后作业。
二、施工准备
1、材料及主要机具
商品混凝土构造柱C25、止水带C20，手推车、铁锹、30振捣棒、活动脚手架、木抹子等。
2、作业条件
1）商品混凝土的开盘鉴定等资料与现场使用材料相符。
2）模板牢固、稳定，标高、尺寸等符合设计要求，模板缝隙超过规定时，要堵塞严密，并办完预检手续。
3）钢筋已办完验收手续。
4）构造柱、圈梁与主体结构施工缝已凿毛，构造柱马牙槎处砂浆已清除，模板内杂物要清理干净。
二次结构混凝土浇筑施工方案
二次结构混凝土浇筑施工方案
保利双峰商业广场三期住宅5#.6#楼
主要施工机具:人货两用施工电梯一部、手提式振动棒一台、水管一盘
混凝土：本工程混凝土采用商品混凝土。
门窗台压顶过梁采用C20普通混凝土、构造柱采用C20细石混凝土。
混凝土施工：1.商品混凝土进场前，检查二次结构钢筋规格型号做好隐检工作并校检模板标高尺寸。
安排砼工对模板内垃圾进行清理并用水管润水润模。
2.每次混凝土进场因二次结构混凝土浇筑施工慢，严格控制进场混凝土方量（每次不超过2m3）。
施工时预留一部电梯作为砼工施工专用电梯保证混凝土进场后的施工时间，并且要求混凝土车在现场停留一个小时给砼工。
让砼工有充足的时间进行混凝土浇筑。
3.砼工浇筑二次结构混凝土时，采用手提式振动棒轻巧方便易携带做到混凝土振捣密实不漏振。
尤其是门过梁构造柱等部位因距地面高施工操作困难要严格控制。
4.严格控制木工拆模时间。
因现在气温较低，混凝土浇筑完成后，保证混凝土24小时以后在进行模板拆除。
防止木工拆模过早产生扒皮掉角现象。
木工拆模时安排砼工专人进行修补对构造柱过梁压顶有麻面涨模的及时进行修补。
二次结构模板-工程技术交底
构造柱浇筑完混凝土后，在保证模板拆除时不损坏混凝土的前提下尽量早拆，模板拆除后及时清理双面胶。注意在清理混凝土边双面胶时要保护好混凝土边角，保证在清理完双面胶后的混凝土线条清晰美观。
①模板拆除前应有砼强度报告，砼强度达到要求后方可拆除模板.
②侧模拆除时的混凝土强度应能保证其表面及棱角不受损伤.
技术（安全）交底记录
鲁JJ—013—
工程名称
施工单位
分项工程名称
二次结构模板、混凝土
交底日期
2017年月日
交底内容:
一、施工准备
（1）构造柱位置已经确定，钢筋办完隐检手续。
（2)构造柱、压顶、圈梁、过梁接搓处的松散混凝土和砂浆应剔除，模板内杂物要清理干净.
（3）常温时,混凝土浇筑前，砖墙、,木模应提前适量浇水湿润,但不得有积水。
1
构造柱中心线位置
10
尺量检查
2
构造柱层间错位
8
3
垂直度（每层）
8
用2米托线板检查
4
表面平整度
5
用2米靠尺和楔形尺检查
四、应注意的质量问题
(1）构造柱处外墙砖挤鼓变形，支模板时应在外墙面采取加固措施
（2）过梁模板外胀：过梁模板支撑没卡紧，支撑不牢固，模板上口拉杆碰坏或没钉牢固.浇筑混凝土时设专人修理模板。
（2）夜间施工时,要有足够的照明.
(3）人工摆放模板时要轻拿轻放，将噪声降到最低限度.
（4)钢模板摆放应当排列整齐，与人相对的第一排要高于后面的各排.
（5)各种机械必须专人操作，并经常检查其各种保护措施,防止机械伤人。
项目专业技术负责人:
交底人：
接收人：
山东省建设工程质量监督总站监制
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、混凝土配合比报告情况：混凝土配合比合格达到设计要求□
4、安全防护措施情况：现场安全防护措施良好，全部到位□
5、现场自检情况：班组自检、项目部自检情况完成□
技术负责人（项目经理）：年月日
检查验收意见（理单位）：检查验收意见（建设单位）：
二次结构（构造柱、压顶、过梁）浇筑申请令
工程名称
远达·金澜天玺
浇筑部位
#楼层
砼设计要求
部位：C
部位：C
浇筑方量
m³
拟浇筑混凝土时间：年月日时至月日时
以下内容是否通过验收（通过的项目请填验收人姓名）
□钢筋工程□模板工程□脚手架工程
□水电预埋工程□消防预埋工程□砖砌体工程
□其他工程
1、人、材、机准备情况：施工人员、材料、机械已准备完毕□
监理工程师（签字）：技术负责人（签字）：
年月日年月日
本表一式三份，建设、监理、施工各一份
