SL-C系列安全光幕传感器
多功能安全光传感器系列SLC SLG 440 - 445说明书
SLC/SLG 440 - 445SLC/SLG 445OverviewSLC/SLG 440 COM The compact solutionSLC/SLG 440 standardFor classical safety requirementsSLC/SLG 445 Multifunctional The all-round All-rounderA range flexible in its use, whereby the protective field height corresponds to the profile length this makes it ideal for compact constructions. All standard functions are present but no more. The profile length corresponds to the protective field height to allow for optimal installation with the application.Universal usage, easy to use when setting up and entering the parameters with its 7 segment display. Parameters like object blanking beam coding, contactor control and double acknowledgement can be set without any aids.The high end range portfolio. Everything that the SLC 440 range offers and even more: Multi-scan function to blank interferences, muting function to determine between people and material, and acycle function. Use for the highest level of productivity and flexibility at the man-machine interface.The all-rounder for your safety – SLC 445Safety and profitability - that is what many manufacturers promise. However, we are the only one,who can offer one product featuring this variety of integrated functions without external tools.■ Automatic and restart interlock mode■EDM contactor control■Double acknowledgement/reset■Stationary and dynamic object blanking■Blanking with movable edge region■Beam coding■Status and diagnostic indication■Integrated set-up tool■Multiple sampling■Muting■Cyclic operationAvailability and statusUser-friendly set-up toola)optimal a)adjust a)optimalb)optimal b)optimala = Second beamb = Last beamb)adjustConfigurable mutingArea and hazardous point protectionProfitable hazardous point protection featuring low space requirements, undisturbed access to the process and the highest user comfort.Multiple samplingWhen using machines for wood or metal processing, shavings result as part of the working process, which can impair the protection equipment (light barrier or zone protection). The protection area multiplesampling ensures trouble-free operation.Multi functional parameters settable without aids■Muting signals 2 or 4■Arrangement of MS sequential or diagonal ■Bridging of object gaps ■Muting END extension ■Partial muting height ■Belt-stop and override ■Enable input mutingProduct family Type 4Variants for custom-made concepts Safety Control at Mühldorf, the Cent er of Competence for Optoelectronics of theSchmersal Group has developed a wide range of Type 4 safety light grids and safety light curtains for various application requirements.■M uting connection on the sensor SLC/SLG425I ■S tandard SLC/SLG440■M ultifunctional SLC/SLG440■C ompact SLC/SLG440COMThe product variants enable an individualselection of the products for the necessary safety concept and ensure a high level of availabilityfor the different customer requirements.Technical data■M ultifunctional SLC/SLG445 with Muting ■IP69K rated version of SLC/SLG440 (not shown)For many years the privately owned Schmersal Group has been developing and manufacturingproducts to enhance occupational safety. What started out with the development and manufactureof a very wide variety of mechanical and non-contact switchgear has now become the world’slargest range of safety systems and solutions for the protection of man and machine. Over 1,500employees in more than 50 countries around the world are developing safety technology solutions inclose cooperation with our customers, thus contributing to a safer world.Motivated by the vision of a safe working environment, the Schmersal Group’s engineers areconstantly working on the development of new devices and systems for every imaginableapplication and requirement of the different industries. New safety concepts require new solutionsand it is necessary to integrate new detection principles and to discover new paths for thetransmission and evaluation of the information provided by these principles. Furthermore, the set ofever more complex standards, regulations and directives relating to machinery safety also requiresa change in thinking from the manufacturers and users of machines.These are the challenges which the Schmersal Group, in partnership with machinery manufacturers,is tackling and will continue to tackle in the future.P roduct ranges Industries Services Competences■ Elevators and escalators ■ Packaging■ Food■ Machine tools■ Heavy industry ■ Machine safety■ Automation■ Explosion protection ■ Hygienic designSafe switching and monitoring■ Guard door monitoring safety switches ■ Command devices with safety function ■ Tactile safety devices■ Optoelectronic safety devicesSafe signal processing■ Safety monitoring modules■ Safety controllers■ Safety bus systemsAutomation■ Position detection■ Command and signalling devices■ Application advice■C E conformity assessment■R isk assessment inaccordance with theMachinery Directive■S top time measurements■ Training coursesThe Schmersal GroupPrecautions have been taken to assure accuracy of the information in this catalogue.Typographic or pictorial errors that are brought to our attention will be corrected in subsequent issues.x.000 / L+W / 12.2013 / Teile-Nr. 101218917 / Ausgabe 02*101218917#。
安全光幕传感器参数
安全光幕传感器参数
安全光幕传感器是一种常见的安全设备，用于防止人员在机器运行时接触到危险区域。
以下是安全光幕传感器的一些重要参数：
1. 检测距离：安全光幕传感器可以检测到的最大距离。
2. 分辨率：安全光幕传感器可以检测到的最小物体大小。
3. 响应时间：安全光幕传感器检测到危险区域时的反应时间。
4. 保护等级：安全光幕传感器的防护等级，通常使用IP级别表示。
5. 工作温度：安全光幕传感器能够正常工作的温度范围。
6. 电源电压：安全光幕传感器的电源电压，通常为直流电。
7. 输出类型：安全光幕传感器的输出类型，通常为开关量输出或模拟量输出。
8. 安装方式：安全光幕传感器的安装方式，通常有固定式和移动式两种。
以上是安全光幕传感器的一些重要参数，不同的应用场景需要不同的安全光幕传感器。
在选购时，应该根据实际需求选择合适的安全光幕传感器。
- 1 -。

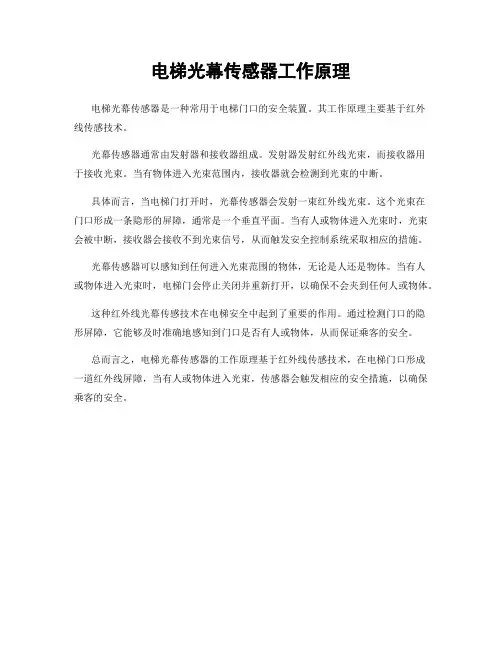

电梯光幕传感器工作原理
电梯光幕传感器工作原理
电梯光幕传感器是一种常用于电梯门口的安全装置。
其工作原理主要基于红外
线传感技术。
光幕传感器通常由发射器和接收器组成。
发射器发射红外线光束，而接收器用
于接收光束。
当有物体进入光束范围内，接收器就会检测到光束的中断。
具体而言，当电梯门打开时，光幕传感器会发射一束红外线光束。
这个光束在
门口形成一条隐形的屏障，通常是一个垂直平面。
当有人或物体进入光束时，光束会被中断，接收器会接收不到光束信号，从而触发安全控制系统采取相应的措施。
光幕传感器可以感知到任何进入光束范围的物体，无论是人还是物体。
当有人
或物体进入光束时，电梯门会停止关闭并重新打开，以确保不会夹到任何人或物体。
这种红外线光幕传感技术在电梯安全中起到了重要的作用。
通过检测门口的隐
形屏障，它能够及时准确地感知到门口是否有人或物体，从而保证乘客的安全。
总而言之，电梯光幕传感器的工作原理基于红外线传感技术，在电梯门口形成
一道红外线屏障，当有人或物体进入光束，传感器会触发相应的安全措施，以确保乘客的安全。
邦纳 安全光幕
EZ-SCREEN TM2一种具备30mm 分辨率和15m 保护距离的低成本保护系统在危险低的区域保护采用EZ-SCREEN ®2级安全光幕，这是一种比较经济的解决方案。
危险低的环境是指意外事故的发生只会引起一些小的伤害，像肿伤、撞伤、跌伤、夹伤（但没有骨折）、割伤及擦伤。
具备30mm 的分辨率，可以检测小的物体，诸如手掌或脚踝，工作距离可达到15m ，具有广泛的应用。
符合二级的设计标准EZ-SCREEN ®2级满足抗震动、冲击试验、光性能及使用安全标准（IEC61496-1/-2与EN954-1）的二级应用的所有需求，具有连续的自诊断功能和外围设备控制的故障检测功能，是专为低危险程度保护而设计应用的，不建议用在手工危险操作的保护应用。
小巧、简单的两件式系统EZ-SCREEN ®2级是一种小巧的两件式系统，不需要单独的控制器，仅需包含了各自电源和光学同步功能的发射器和接收器即可，除去了DIP 开关功能选择或程序设定的调试功能，只要安装后就可使用。
可选手动或自动复位输出，响应速度快采用EZ-SCREEN ®2级，当遮挡光束消除时，需要自动复位输出可选择带T 的接收器型号，需要手动复位输出（如典型的安全门应用）可选择带L 的接收器型号。
优秀的2级设计具有极快的响应速度，11ms 到25ms 就可使设备迅速停机。
简单明了的诊断EZ-SCREEN ®2级具有非常明显的LED 状态指示灯：• 电源指示• 故障指示（LED 闪烁）• 顶部和底部光束接受指示• 光束或输出状态：遮挡或对准Trip 接收器Latch 接收器发射器3EZ-SCREEN 系统30mm 分辨率、8针M12（Euro 型）针式连接器接线的EZ-SCREEN 二级安全光幕各型号如下：单件或成对采购都可EZ-SCREEN 二级电缆4EZ-SCREEN TM 2级系统套装型号解析安全继电器模块EZ-SCREEN ®2级系统，可以单独购买，成对购买或套装购买，套装型号解析请看以下图示。
奥的斯电梯安全光幕传感器系统工作原理介绍
奥的斯电梯安全光幕传感器系统工作原理介绍奥的斯电梯的平安光幕传感器系统是一种新开发的集以前各厂家奥的斯电梯的平安光幕技术与售价之所长的高品质自动掌握产品，运用红外线扫描探测技术。
放射装置和接收装置安装于两侧，内部由单片机和微处理器进行数字程序掌握，使红外线收发单元在高速扫描状态下，形成红外线奥的斯电梯的平安光幕警戒屏障，当人和物体进入奥的斯电梯的平安光幕屏障区内，掌握系统快速转换输出电平信号，使负载动作，当人和物体离开奥的斯电梯的平安光幕警戒区域，则负载正常自动关闭，从而达到平安爱护的目的。
TB系列平安奥的斯电梯的平安光幕实际应用时不需要掌握器，仅需放射器和接收器，使用时通过航空插头插座或者电缆线连接，输出可直接外接继电器或者各类计算机数字接口。
一个用平安奥的斯电梯的平安光幕检测物体（比如手）进入的测试原理结构示意图。
图中，奥的斯电梯的平安光幕的一边等间距安装有多个红外放射管，另一边相应的有相同数量同样排列的红外接收管，每一个红外放射管都对应有一个相应的红外接收管，且安装在同一条直线上。
当同一条直线上的红外放射管、红外接收管之间没有障碍物时，红外放射管发出的调制信号（光信号）能顺当到达红外接收管。
红外接收管接收到调制信号后，相应的内部电路输出低电平，而在有障碍物的状况下，红外放射管发出的调制信号（光信号）不能顺当到达红外接收管，这时该红外接收管接收不到调制信号，相应的内部电路输出为高电平。
当奥的斯电梯的平安光幕中没有物体通过时，全部红外放射管发出的调制信号（光信号）都能顺当到达另一侧的相应红外接收管，从而使内部电路全部输出低电平。
这样，通过对内部电路状态进行分析就可以检测到物体存在与否的信息。
奥的斯电梯的平安光幕的红外放射和接收通路数目理论上最大可有215个，考虑到实际奥的斯电梯的平安光幕的高度和上下通路之间的间距，一般不会超过48个。
平安奥的斯电梯的平安光幕分直线扫描方式和交叉扫描方式，在直线扫描模式下，单片机每次向发送端和接收端发送相同的通路选择信号，即第一路发第一路收、其次路发其次路收、第十五路发第十五路收、第十六路发第十六路收。
安全光幕原理说明和参数
安全光幕原理说明和参数安全光幕是一种利用光电传感器和光源组成的设备，用于监测和保护人员或机器在特定区域内的安全。
它通过发射一束遮挡区域的光束，并使用光电传感器接收该光束，以检测是否有物体进入或穿越这个区域。
一旦有物体侵入，光束被中断或衰减，安全光幕会立即发送信号停止设备运行，以确保人员的安全。
安全光幕的工作原理如下：1.发射光束：安全光幕由一组发射器和接收器组成。
发射器会发射一束模拟光束，通常是红外光。
光束可以是连续的或被分成数个小区域。
2.接收光束：接收器安装在与发射器相对的位置，它用于接收光束。
接收器上安装了光电传感器，利用光电效应来检测光束是否被阻挡或衰减。
3.检测光束状态：光电传感器将接收到的光信号转换为电信号，并传送给控制器进行处理。
控制器会分析电信号的状态，以检测光束是否完整或部分被中断。
如果光束被中断或衰减，就意味着有物体进入了保护区域内。
4.发送信号：一旦控制器检测到光束被中断，它会立即发送一个信号，停止机器或设备的运行，以保护人员的安全。
信号可以是通过电气接点、以太网或其他通信接口发送给控制系统。
安全光幕的参数包括：1.检测距离：安全光幕的检测距离是指光束从发射器到接收器的最大距离。
检测距离通常根据特定应用的需求进行选择。
2.分辨率：分辨率是指光束被分为的小区域的数量。
较低的分辨率能够检测到较大的物体，而较高的分辨率可以检测到较小的物体。
分辨率的选择要根据实际应用中物体的大小进行合理选择。
3.响应时间：响应时间是指控制器从检测到光束中断到发送停止信号之间所需的时间。
较短的响应时间可以更快地停止机器或设备的运行，确保人员的安全。
4.精度：精度是安全光幕检测光束状态的准确性。
较高的精度能够更准确地检测到光束被中断的情况，减少误报和误警。
5.环境适应性：安全光幕通常需要在各种环境条件下运行，包括湿度、温度和噪声等因素。
因此，安全光幕应具备一定的环境适应性，以保证其稳定可靠的工作。
总之，安全光幕通过利用光电传感器和光源的原理，可以实时监测和保护人员或机器在特定区域内的安全。
SICK C4000安全光幕
德国西克传感器产品系列简介我们的业务专注于·各种物体的无接触探测、计数、 分类与定位·使用传感器以及安全软件与服务 提供事故保护与人员安全保障·用于自动化识别系统条码和二维条码的先进方案，提供物流系统中物品识别能力的无限射频识别系统·使用激光测量系统探测体积、位置及物体轮廓与环境·对气体、液体及灰尘积聚进行精确测量，显示连续排放监测以及生产过程中的工艺数据采集·使用紧凑型气表提供最大气流测量精度源自S I C K 的优化系统解决方案可以确保多种工业工艺中环境与高效采集。
借助S I C K 智能传感器、安全系统以及自动识别应用，为工厂自动化提供全面解决方案。
物流自动化产品为生产、仓储、分销物流领域提供系统解决方案。
工厂自动化物流自动化过程自动化C 4000安全光幕适合于现在与未来需要的安全光幕产品光电保护设备安全等级划分过外部测试检测到。
安全保护设备的一个故障并不会导致安全功能的丧失，必须以一定的频率进行安全保护功能的自检。
故障的累积可导致安全保护功能的丧失。
等级 4 为最高安全保护等级，要求以更高频率进行自检，一个故障不会引起安全保护功能失效，并且要求此故障必须在响应时间内被检测出来， 3 个故障的累积不会引起安全保护功能的丧失。
欧洲安全等级概念的划分欧洲有关机器安全的技术性标准共分为A ,B ,C 三类:符合国际工业安全标准 I E C 6150812100）：机器安全概念(包括安全基本概念/设计原则)；E N 1051（I S O 14121）：机器危险性评估。
C 4000实现离散安全保护：降低成本、提高安全性，方便使用。
按照B 2类的I E C 61496标准(2004版),光电保护设备分为二、三、四共三个安全级别，且安全保护等级逐次提高，即四级安全保护设备是具备最高安全等级的产品，不同等级的安全保护设备的主要要求如下所示：等级3等级4新一代功能强大的四等级安全光幕-安全总线SI C K 安全保护系统是现在也是将来正确的选择生产和计划层区域总线层S D L 安全数据连接S D L 安全数据连接采用统一的软件进行参数设置W S U 26 单光轴安全传感器4无可争辩的安全性和高性价比运用C 4000安全光幕产品解决安全保护问题提高效率,减少成本最高登记的安全产品:根据I E C 61946安全标准,符合欧洲四等级安全保护产品的要求。
sikc介绍
3.安全防护措施
开始
确定安全功能 确定所需的安全等级
安全概念准备 选择安全保护装置 集成安全控制系统
认证安全功能 测试确认安全功能
17
选择合适的光电保护装置
18
3.安全防护措施
开始
确定安全功能 确定所需的安全等级
安全概念准备 选择安全保护装置 集成安全控制系统
认证安全功能 测试确认安全功能
GB/T19876
最小安全距离要求
29
安全距离计算
危险点防护
S= KxT+C
危险区域
30
S 最小距离 K 接近速度
(S >500mm) T 停机时间(整个系统) C 附加值
[C = 8 x (d -14)] d 分辨率
机械防护
[mm] [2000mm/sec]
[sec] [mm]
[mm]
S = K x T + 8 x (d -14)
:The architecture type 4 safety light curtain such as deTec4 and architecture type 3.
AOPDDR such as S3000, S300 is allowed to be used.
6
安全六步法
1.风险评估 2.安全设计 3.实施安全保护措施 4.警示残余风险 5.机械整体认证 6.投放市场检验
2:2011 ) <Robot and robotic devices - Safety requirements f or industrial robots - part 2: robot systems and integration>, it was just exercised at the last year end. This is the mandatory type C standard that robot manufacturer shall produce it according to the requirement.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安全光栅SL-C 系列
第4类
边缘到边缘的 全范围检测区
行业首创
NEW
只有 5
mm 的侵入区域有很大的侵入空间缆线要接在杆的底面
传统的第4类区域传感器SL-C 系列
缆线可装在杆的侧面
4 |
可解决在安装安全光栅时出现的所有经常性问题
能实现最短的安全距离
由于受安装架和缆线连接件的影响，传统的传感器很难达到规范指定的安全距离。
至于SL-C 系列产品，
第一条光轴位于边缘上面仅5 mm 的地方，可以阻止身体的任何部分侵入危险区域。
因为没有安装架或缆线连接件引起的空间损失，系统能获得最短的安全距离。
由于缆线处于框架的侧面而不是它的底部，传
感器杆的底部能紧紧地连接到地面。
缆线能自由地联接到任何方向。
1 正常路径的保护
由于在传感器和连接件的底
部的存在盲区，传统的光栅
必须在入口的外部安装。
这
样就导致在机械周围出现突
起并使建立安全区域变得更
复杂了。
当传统的光栅安装在入口内部时，要求额外的保护壳去封住盲区。
不能进行齐平安装
通过齐平安装
能节省空间
KEYENCE SL-C 的解决方案SL-C 可以紧贴着安装在入口的内部，并且由于没有盲区而不需要额外的保护壳。
传统类型
2 内部安装传统类型要求有额外的保护壳安装在外部的
光栅成为妨碍额外的保护壳来封住盲区
不需要保护壳KEYENCE SL-C 的解决方案SL-C 在底部的上面几乎没
有盲区，因此可以紧贴着
安装在入口的内部而没有
任何的突起部分。
| 5
当用传统的区域传感器
进行L 形安装时
当使用SL-C 系列，利用边缘到边缘支架进行L 形安装时即使进行L 形安装，安全距离也是一样的
由于最小可检测物体范围
没有变化，安全距离也
没有变化。
安全距离会由于最小的可检测
物体范围变大而加大。
L 形安装引起一个
不规则的光轴间距。
光轴间距没有变化。
此处产生多余的空间。
盲区没有盲区
两个SL-C 光栅能以相互接
触的方式安装在同一个平
面上。
这样就能建立一个
没有盲区的保护区域。
线
路很简单。
使用两个以上的光栅建立一
个的保护区域时，为了减少
光栅的盲区必须以末端交叉
安装。
这要求额外的工作和
特殊的支架。
当两个以上的光栅必须连续安装时，在它们之间将会出现盲区。
需要做一些额外的保护工作。
传统类型传统类型
两个SL-C 光栅能连续安装。
建立一个没有盲区的保护区域。
3 复合式光栅的垂直安装
4 倾斜安装复合光栅不可避免出现盲区重叠安装
重叠和缆线
造成大的突起不可避免出现一个大的盲区
只需将末端
相联接进行安装
没有盲区且线路简单KEYENCE SL-C 的解决方案KEYENCE SL-C 的解决方案
20mm 20mm 20mm 20mm
保障您安全的功能
传统的产品
安全使用须知
SL-C系列光幕安全继电器模块
在一排平行地使用窗口处工作人员
侵入被阻止。
由于紧凑的安全电路在符合安全分类4要求的同时允许在生产设备上一般都安装紧急停止开关，这样一个开关也能直接连接到SL-R11智力安全继电器装置的在应用到第4类安全装置时，为了将一个紧急停止开关与一个安
节省空间的设计*终端单元也能单独装卸。
安全继电器单元
可90°旋转，便于安装。
安装架
安装架具备旋转机构，
这是一个很方便调节光轴的特点。
三种类型的安装架可以组合使用。
C 安装架:
OP-42349B 安装架:
OP-42348A 安装架:
OP-42347
按这个方向使用安装架来减少盲区。
