钢结构理论大作业2.
钢结构理论与设计随堂练习答案汇总概论
钢结构理论与设计随堂练习题汇总一、绪论1.大跨度结构常采用钢结构的主要原因是钢结构（B ）A．密闭性好B．自重轻C．制造工厂化D．便于拆装2.钢结构的抗震及抗动力荷载性能好是因为（C ）A．制造工厂化B．密闭性好C．自重轻、质地均匀，具有较好的延性D．具有一定的耐热性3.多层住宅、办公楼主要应用了（ C ）A．厂房钢结构B．高耸度钢结构C．轻型钢结构D．高层钢结构4.钢结构的主要结构形式有（ABCDE）A．框架B．桁架C．拱架D．索E．壳体F．管状5.高耸钢结构的结构形式多为空间桁架，其特点是高跨比较大，一垂直荷载作用为主。
（）答题： . 错.6.钢结构的各种形式只能单独应用，不能进行综合。
（）答题： . 错.二、钢结构的材料·钢材单向均匀受拉时的力学性能1.钢材的标准应力-应变曲线是通过下列哪项试验得到的？（B ）A．冷弯试验B．单向拉伸试验C．冲击韧性试验D．疲劳试验2.钢材的力学性能指标，最基本、最主要的是（B ）时的力学性能指标A．承受剪切B．单向拉伸C．承受弯曲D．两向和三向受力3.钢材的抗剪强度设计值与钢材抗拉强度设计值f的关系为（C ）A．B．C．D．4.钢材的设计强度是根据什么确定的？（ C ）A．比例极限B．弹性极限C．屈服点D．极限强度5.在钢结构构件设计中，认为钢材屈服点是构件可以达到（ A ）A．最大应力B．设计应力C．疲劳应力D．稳定临界应力6.钢材的伸长率δ用来反应材料的（ C ）A．承载能力B．弹性变形能力C．塑性变形能力D．抗冲击荷载能力7.结构工程中使用钢材的塑性指标，目前最主要用什么表示？（ D ）A．流幅B．冲击韧性三、钢结构的材料·钢材单向均匀受拉时的力学性能C．应力集中产生异号应力场，使钢材变脆D．度应力集中产生同号应力场，使塑性变形受到限制四、钢结构的材料·钢材单向均匀受拉时的力学性能21.钢材在复杂应力状态下的屈服条件是由（D ）等于单向拉伸时的屈服点决定的。

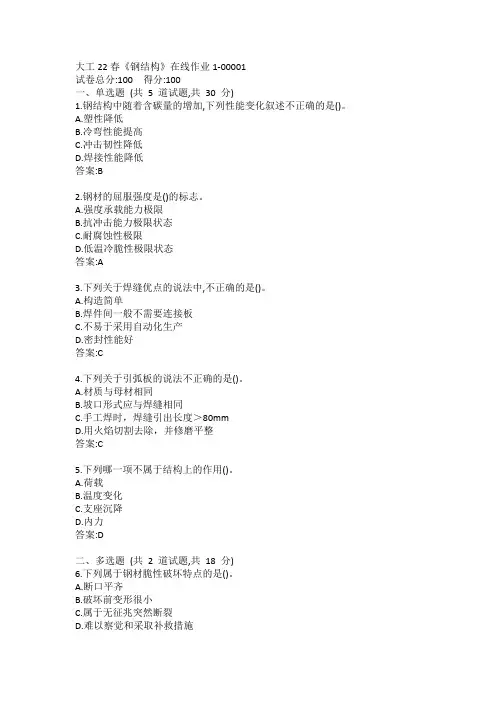

大工22春《钢结构》在线作业123答案
大工22春《钢结构》在线作业1-00001试卷总分:100 得分:100一、单选题(共 5 道试题,共30 分)1.钢结构中随着含碳量的增加,下列性能变化叙述不正确的是()。
A.塑性降低B.冷弯性能提高C.冲击韧性降低D.焊接性能降低答案:B2.钢材的屈服强度是()的标志。
A.强度承载能力极限B.抗冲击能力极限状态C.耐腐蚀性极限D.低温冷脆性极限状态答案:A3.下列关于焊缝优点的说法中,不正确的是()。
A.构造简单B.焊件间一般不需要连接板C.不易于采用自动化生产D.密封性能好答案:C4.下列关于引弧板的说法不正确的是()。
A.材质与母材相同B.坡口形式应与焊缝相同C.手工焊时，焊缝引出长度＞80mmD.用火焰切割去除，并修磨平整答案:C5.下列哪一项不属于结构上的作用()。
A.荷载B.温度变化C.支座沉降D.内力答案:D二、多选题(共 2 道试题,共18 分)6.下列属于钢材脆性破坏特点的是()。
A.断口平齐B.破坏前变形很小C.属于无征兆突然断裂D.难以察觉和采取补救措施答案:ABCD7.碳元素是钢材中除铁以外最主要的元素,直接影响钢材的()。
A.强度B.塑性C.韧性D.可焊性答案:ABCD三、判断题(共13 道试题,共52 分)8.结构的极限状态是指满足某项功能要求的临界状态。
答案:正确9.钢结构材质均匀、各向同性,且耐腐蚀性要优于混凝土结构。
答案:错误10.钢结构发生的脆性破坏大多是由于某些裂纹缺陷的发展而发生的。
答案:正确11.焊缝连接方法是通过电弧产生热量使焊条和局部焊熔化,经冷却凝结成焊缝,从而使焊件连接成为整体。
答案:正确12.平焊施焊条件最差,焊缝质量不易保证,应从设计构造上尽量避免。
答案:错误13.目前我国钢结构设计采用半经验半概率的极限状态设计法。
答案:错误14.钢材疲劳破坏时,应力低于钢材的抗拉强度,甚至低于屈服强度。
答案:正确15.在承载力极限状态设计时,永久荷载分项系数在由永久荷载控制时取1.2。
2022年钢结构基本原理在线作业答案
《钢构造基本原理》2 在线作业答案一、单选题（共 30 道试题，共 60 分。
）1. 产生焊接残存应力旳重要因素之一是（）。
A. 钢材旳塑性太低B. 钢材旳弹性模量太大C. 焊接时热量分布不均匀D. 焊缝旳厚度太小对旳答案：C 满分：2 分2. 有关建筑构造钢材旳优缺陷，下列说法中错误旳是A. 钢材旳强度较高，构造自重轻B. 钢材具有良好旳冷加工和热加工性能C. 钢构造旳耐腐蚀性能较好，适合在多种恶劣环境中使用D. 钢构造旳耐热性较好，但耐火性能很差对旳答案：C 满分：2 分3. 腹板屈曲后强度产生旳因素是A. 腹板屈曲后产生钢材旳弹塑性强化，可以继续承当更大旳荷载B. 腹板屈曲后产生薄膜拉力场，牵制了板变形旳发展，存在继续承载旳潜能C. 腹板屈曲后产生复杂旳应力状态，提高了钢材旳屈服点D. 由于横向加劲肋旳存在，提高了腹板局部稳定承载力对旳答案：C 满分：2 分4. 在低温工作旳钢构造选择钢材除强度、塑性、冷弯性能指标外，还需（）指标。
A. 低温屈服强度B. 低温抗拉强度C. 低温冲击韧性D. 疲劳强度对旳答案：C 满分：2 分5. 角焊缝旳最小焊脚尺寸表达式中tthf,5.1A. 较薄板厚度B. 较厚板厚度C. 任意板厚对旳答案：B 满分：2 分6. 与轴心受压构件旳稳定系数φ有关旳因素是（）。
A. 截面类别、钢号、长细比B. 截面类别、计算长度系数、长细比C. 截面类别、两端连接构造、长细比D. 截面类别、两个方向旳长度、长细比7. 钢材中硫旳含量超过规定原则A. 将提高钢材旳伸长率B. 将提高钢材旳抗拉强度C. 将使钢材在低温工作时变脆D. 将使钢材在高温工作时变脆对旳答案：D 满分：2 分8. 荷载作用于截面形心旳焊接工字形等截面简支梁，最容易发生整体失稳旳状况是。
A. 跨中集中荷载作用B. 跨间三分点各有一种集中荷载作用C. 梁两端有使其产生同向曲率、数值相等旳端弯矩作用D. 全跨均布荷载作用对旳答案：C 满分：2 分9. 处在低温下旳焊接构造应选用（）。
(完整版)钢结构基本原理课后习题与答案完全版
2.1 如图2-34所示钢材在单向拉伸状态下的应力－应变曲线，请写出弹性阶段和非弹性阶段的σε-关系式。
tgα'=E'f y 0f y 0tgα=E 图2-34 σε-图（a ）理想弹性－塑性（b ）理想弹性强化解：（1）弹性阶段：tan E σεαε==⋅非弹性阶段：y f σ=（应力不随应变的增大而变化） （2）弹性阶段：tan E σεαε==⋅ 非弹性阶段：'()tan '()tan y y y y f f f E f Eσεαεα=+-=+-2.2如图2-35所示的钢材在单向拉伸状态下的σε-曲线，试验时分别在A 、B 、C 卸载至零，则在三种情况下，卸载前应变ε、卸载后残余应变c ε及可恢复的弹性应变y ε各是多少？2235/y f N mm = 2270/c N mm σ= 0.025F ε= 522.0610/E N mm =⨯2'1000/E N mm =f yσ图2-35 理想化的σε-图解：（1）A 点：卸载前应变：52350.001142.0610y f Eε===⨯卸载后残余应变：0c ε=可恢复弹性应变：0.00114y c εεε=-=（2）B 点：卸载前应变：0.025F εε==卸载后残余应变：0.02386y c f Eεε=-=可恢复弹性应变：0.00114y c εεε=-=（3）C 点： 卸载前应变：0.0250.0350.06'c yF f E σεε-=-=+=卸载后残余应变：0.05869cc Eσεε=-=可恢复弹性应变：0.00131y c εεε=-=2.3试述钢材在单轴反复应力作用下，钢材的σε-曲线、钢材疲劳强度与反复应力大小和作用时间之间的关系。
答：钢材σε-曲线与反复应力大小和作用时间关系：当构件反复力y f σ≤时，即材料处于弹性阶段时，反复应力作用下钢材材性无变化，不存在残余变形，钢材σε-曲线基本无变化；当y f σ>时，即材料处于弹塑性阶段，反复应力会引起残余变形，但若加载－卸载连续进行，钢材σε-曲线也基本无变化；若加载－卸载具有一定时间间隔，会使钢材屈服点、极限强度提高，而塑性韧性降低（时效现象）。
东北大学智慧树知到“土木工程”《钢结构(二)》网课测试题答案2
长风破浪会有时，直挂云帆济沧海。
住在富人区的她东北大学智慧树知到“土木工程”《钢结构(二)》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.承压型高强度螺栓抗剪连接，其变形()。
A.比普通螺栓连接大B.比摩擦型高强度螺栓连接小C.比摩擦型高强度螺栓连接大D.与普通螺栓连接相同2.下列因素中()与钢构件发生脆性破坏无直接关系。
A.钢材屈服点的大小B.钢材含碳量C.负温环境D.应力集中3.采用螺栓连接时，构件发生冲剪破坏，是因为()。
A.钢板较薄B.边距或栓间距太小C.栓杆较细D.截面削弱过多4.结构用钢材的塑性指标，目前主要用()表示。
A.流幅B.可焊性C.冲击韧性D.伸长率5.细长轴心压杆的钢种宜采用()。
A.Q420B.Q390C.Q345钢D.Q235钢6.承压型高强度螺栓可用于()。
A.直接承受动力荷载B.承受静力荷载或间接承受动力荷载结构的连接C.承受反复荷载作用的结构的连接D.冷弯薄壁型钢结构的连接7.钢结构梁计算公式中γx()。
A.表示截面部分进入塑性B.是极限弯矩与边缘屈服弯矩之比C.与梁所受荷载有关D.与材料强度有关8.为了提高荷载作用在上翼缘的简支工字形梁的整体稳定性，可在梁的()加侧向支撑，以减小梁出平面的计算长度。
A.靠近梁下翼缘的腹板(1/5~1/4)h0处B.靠近梁上翼缘的腹板(1/5~1/4)h0处C.梁腹板高度的1/2处D.受压翼缘处9.当温度从常温下降为低温时，钢材的塑性和冲击韧性()。
A.升高不多B.升高C.不变D.下降10.为保证工字形截面梁受压翼缘局部稳定性，需限制其受压翼缘宽厚比b1/t，对Q235钢宽厚比限制为b1/t≤15，对Q345钢此宽厚比限制应()。
A.比15小B.比15大C.可能大于15，也可有小于15D.仍等于1511.下列那种梁的腹板计算高度可取等于腹板的实际高度()。
A.铆接组合梁B.焊接组合梁C.热轧型钢梁D.冷弯薄壁型钢梁12.单向受弯梁失去整体稳定时是()形式的失稳。
大工16春《钢结构》大作业答案课案
大工16春《钢结构》大作业及要求注意：以下五个题目中有三个题目需要回答，题目一是必答的题目，其余计算题和问答题中各选一道题进行回答（注意：从题目二、三中选择一道计算题，并从题目四、五中选择一道问答题，分别进行解答，不可同时选择两道计算题或者问答题）；解答前，需将所选题目复制（使老师明确你所选的题目）。
题目一：（必答的题目）钢板用高强度螺栓摩擦型连接的承载力。
如下图所示，双盖板拼接的钢板连接。
钢板钢材为Q235号钢。
采用摩擦型高强度螺栓连接，螺栓性能等级为10.9级，M20。
螺栓孔径0d 为mm 5.21。
构件接触面经喷砂后涂无机富锌漆，35.0=μ。
作用在螺栓群重心处的轴向拉力kN N 800=。
要求：验算承载力。
45704510457045101410题目二和题目三中，选一道计算题作答。
题目二：对接焊缝连接。
某承受轴心拉力的钢材，采用Q235钢，宽度mm b 200=，如图所示。
钢板所受轴心拉力设计值为kN N 492=。
钢板上有一垂直于钢板轴线的对接焊缝，焊条为43E 型，手工焊。
取V 形坡口焊缝。
采用有垫板的单面施焊的对接焊缝。
要求：求下列三种情况下该钢板所需的厚度t 。
（1）焊缝质量为二级，用引弧板和引出板施焊； （2）焊缝质量为三级，用引弧板和引出板施焊； （3）焊缝质量为三级，不用引弧板和引出板施焊。
题目三：轴心受压柱整体稳定计算一重型厂房轴心受压柱，截面为双轴对称焊接工字钢，如图所示，翼缘为轧制，钢材为Q390。
该柱对两个主轴的计算长度分别为m l x 150=，m l y 50=。
要求：试计算其最大稳定承载力max N 。
yxxy A-A40800⨯301120⨯40800⨯题目四和题目五中，选一道问答题作答。
题目四：摩擦型高强度螺栓连接和承压型高强度螺栓连接有何差异？答：摩擦型高强度螺栓连接和承压型高强度螺栓连接的区别高强螺栓连接是通过螺栓杆内很大的拧紧预拉力把连接板的板件夹紧，足以产生很大的摩擦力，从而提高连接的整体性和刚度，当受剪力时，按照设计和受力要求的不同，可分为高强螺栓摩擦型连接和高强螺栓承压型连接两种，两者的本质区别是极限状态不同，虽然是同一种螺栓，但是在计算方法、要求、适用范围等方面都有很大的不同。
大工16春《钢结构》大作业及要求 满分答案
解：（1）焊缝质量为二级，用引弧板施焊 查表得 Q235 钢的 f=215N/mm²， E43 型焊条的 ftw=215N/mm²，两者相等， lw=b,tw=t,焊缝与钢板等强。 所需钢板厚度为：t=tw≥N/(ftw lw)=492*10³/200*215=11.44mm 取 t=12mm (2) 焊缝质量为三级，用引弧板施焊 f=215N/mm²,ftw=185N/mm²,lw=b,tw=t 钢板厚度由所需焊缝厚度所控制，所需钢板厚度为： t= tw≥N/(ftw lw)= 492*10³/200*185=13.30mm 取 t=14mm (3) ftw=0.85*185=157.3 N/mm²,焊缝质量为三级，钢板厚度由所需焊缝厚度 所控制，不用引弧板和引出板施焊，高 t=20mm lw=b-2t=200-2*20=160mm t≥N/(ftw lw)= 492*10³/160*157.3=19.5mm 取 t=20mm
要求：验算承载力。
解： （1）按螺栓连接强度确定 N
由《钢结构设计规范》GB50017-2003 表 7.2.2—1 和 7.2.2—2，查得 P＝155KN，
μ＝0.35，取得 d0＝22mm。按《钢规》式（7.2.2-1）计算，一个 M20 的 10.9 级高强度螺栓的受剪承载力设计值为：
N
b v
题目五：在建筑结构中，钢结构主包括以下：（1）轻钢结构（保山工贸园标准 化厂房全部采用钢结构）；（2）大跨度结构（保山学院网球馆）；（3）重型工业厂 房结构；（4）高层建筑结构；（5）高耸结构；（6）可拆卸结构；（7）板壳结构； （8）船舶结构；（9）桥梁结构；（10）水利、港口、海洋工程结构。
大连理工大学《钢结构》大作业
学习中心： 姓 名： 学 号： 题目一：（必答的题目）钢板用高强度螺栓摩擦型连接的承载力。
钢结构大作业
钢结构大作业一、设计资料某市某加工厂一厂房，该厂房为单层，采用单跨双坡门式刚架，刚架跨度21m，柱高6m；共有20榀刚架，柱距6m，屋面坡度1:12；地震设防列度为7度。
刚架平面布置见图1(a)，刚架形式及几何尺寸见图1(b)。
屋面及墙面板均为彩色压型钢板,内填充以保温玻璃棉板，考虑经济、制造和安装方便，檩条和墙梁均采用冷弯薄壁卷边C型钢，间距为1.5m，钢材采用Q235钢，焊条采用E43型。
二、荷载计算（一）荷载取值计算1．屋盖永久荷载标准值（对水平投影面）有吊顶时为0.45KN/m2。
2．屋面可变荷载标准值屋面活荷载：按不上人屋面考虑，取为0.30 KN/m2。
雪荷载：基本雪压S0=0.5 KN/m2。
对于单跨双坡屋面，屋面坡角α=4°46′2″，μr=1.0，雪荷载标准值Sk=μr S0=0.5 KN/m2。
取屋面活荷载与雪荷载中的较大值0.50 KN不考虑积灰荷载。
3．轻质墙面及柱自重标准值（包括柱、墙骨架等）0.50 KN/m24．风荷载标准值按《门式刚架轻型房屋钢结构技术规程》CECS102：2002附录A 的规定计算。
基本风压ω0=0.35KN/m2，地面粗糙度类别为B类；风荷载高度变化系数按《建筑结构荷载规范》(GB50009-2001)的规定采用，当高度小于10m时，按10m高度处的数值采用，μz=1.0。
风荷载体型系数μs：迎风面柱及屋面分别为＋0.25和－1.0，背风面柱及屋面分别为＋0.55和－0.65(CECS102：2002中间区)。
5．地震作用据《全国民用建筑工程设计技术措施—结构》中第18.8.1条建议：单层门式刚架轻型房屋钢结构一般在抗震设防烈度小于等于7度的地区可不进行抗震计算。
故本工程结构设计不考虑地震作用。
（二）各部分作用的荷载标准值计算屋面：恒荷载标准值：0.4536=2.70KN/m活荷载标准值：0.5036=3.00KN/m柱荷载：恒荷载标准值：0.53636+2.7310.5=46.35KN活荷载标准值：3.00310.5=31.50KN风荷载标准值：迎风面：柱上q w1=0.353630.25=0.525KN/m 横梁上q w2=－0.353631.0=－ 2.1KN/m 背风面：柱上q w3=0.353630.55=1.16KN/m 横梁上q w4=－0.353630.65=－1.37KN/m三、内力分析考虑本工程刚架跨度较小、厂房高度较低、荷载情况及刚架加工制造方便，刚架采用等截面，梁柱选用相同截面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大作业2
一、判断题
1. 试验证明，钢材的疲劳强度主要与构造状况、应力幅和循环荷载重复次数有关，而与钢材的强度并无明显关系。
(V )
2. 在承受静力荷载的角焊缝中，侧面角焊缝的强度设计值比正面角焊缝小。
(V )
3. 轴心受力构件的计算内容都属于按承载能力极限状态计算，计算时应采用荷载的标准值。
(X )
4. 焊接时产生裂纹的主要原因是不合适的焊接工艺，裂纹为纵向。
(X )
5. 高耸钢结构的结构形式多为空间桁架，其特点是高跨比较大，以垂直荷载作用为主。
X)二、单项选择题
1．钢结构的抗震及抗动力荷载性能好是因为( C )
A. 制造工厂化 B .密闭性好
C.自重轻、质地均匀，具有较好的延性 D .具有一定的耐热性
2. 钢材的力学性能指标，最基本、最主要的是( B )时的力学性能指标
A. 承受剪切
B.单向拉伸
C.承受弯曲
D.两向和三向受力
3. 当温度从常温下降为低温时，钢材的塑性和冲击韧性( B )
A. 升高 B .下降
C.不变 D .升咼不多
4. 当碳素钢用于钢结构时，我国钢结构设计规范推荐采用( B )
A. Q215钢
B. Q235钢
C. Q255钢
D. Q275钢
5. 设计承重结构或构件时，承载能力极限状态涉及的计算内容有哪些( D )
A.强度、梁的挠度 B .稳定性、柱的变形
C.梁的挠度、柱的变形 D .强度、稳定性
6. 产生焊接残余应力的主要因素之一是( C )。
A.冷却速度太快
B. 钢材的弹性模量太高
C. 焊接时热量分布不均
D. 焊缝的厚度太小
7. 计算梁的（A ）时，应用净截面的几何参数。
A.正应力 B .剪应力
C.整体稳定 D .局部稳定
8. 梁腹板屈曲后强度产生的原因是（A ）
A. 在腹板中产生薄膜张力场，从而使发生微小屈曲的板件能继续承受增加的荷载
B. 在腹板中产生压力场，使腹板处于三向受力状态，提高了腹板钢材的折算强度
C. 通过人为措施改变腹板局部屈曲模式，变剪切屈曲为弯曲屈曲
D. 通过人为增加腹板的厚度和减小横向加劲肋间距，从而使局部屈曲不会发生
9、单轴对称截面的压弯构件，当弯矩作用在对称平面内，且使较大翼缘受压时，构件达到临界状态的应力分布（ A ）
A、可能在拉、压侧都出现塑性
B、只在受压侧出现塑性
C、只在受拉侧出现塑性
D拉压侧都不会出现塑性
10、在选择普通梯形钢屋架的端斜杆双角钢截面时，为使截面更加经济合理，采用（ C ）
A. 两等边角钢组成的T形截面
B. 两不等边角钢短肢相连
C. 两不等边角钢长肢相连
D. 两等边角钢组成的十字形截面
三.、简答题
1. 塑性和韧性的定义，两者有何区别，冷弯性能和冷作硬化对结构设计的意义是什么？
答：塑性是指当应力超过屈服点后，能产生显著的残余变形而不立即断裂的性
质；韧性是指塑性变形和断裂过程中吸收能量的能力。
韧性同塑性有关，但不
完全相同，是强度和塑性的综合表现。
冷弯性能是指钢材在冷加工产生塑性变
形时，对发生裂缝的抵抗能力，可检验钢材的冷加工工艺和检查钢材的内部缺陷。
钢材冷加工过程中引起的钢材硬化称为冷作硬化，冷作硬化可能使材料变脆。
2•什么叫梁的失稳？影响梁的整体稳定的主要因素有哪些？
答：梁在荷载作用下，虽然其截面的正应力还低于钢材的强度，但其变形会突然离开原来的弯曲平面，同时发生侧向弯曲和扭转，这就称为梁的整体失稳。
主要因素：梁的侧向抗弯刚度，抗扭刚度，抗翘曲刚度，梁侧向支撑点之间的距离，梁的截面形式，横向荷载的形式、在截面上的作用位置等。
3•什么是有檩屋盖和无檩屋盖？各自的特点如何？
答：屋面材料采用大型屋面板时，屋面荷载通过大型屋面板直接传给屋架，这种屋盖体系称为无檩屋盖；当屋面材料采用轻型板材如石棉瓦、压型钢板等时, 屋面荷载通过檩条传给屋架，这种体系为有檩屋盖。
无檩屋盖特点：屋面刚度大，整体性好，施工方便，但屋盖自重大，不利于抗震，柱距受到限制。
有檩屋盖特点：屋面材料自重轻，用料省，柱距不受限制，但屋面刚度差，需设置上弦支撑，构造比较复杂。
4.拉杆为何要控制刚度？如何验算？拉杆允许长细比与什么有关？
答：拉杆要控制刚度是为了保证构件在使用过程中不产生过大的横向振动而使杆件连接受到损害及改变杆件轴心受拉的性质。
验算：构件长细比小于或等于容许长细比，即：丄：.,]
拉杆允许长细比|与拉杆所受荷载的性质有关。
四、计算题
1.有一焊接连接如图所示，钢材为Q345钢，焊条为E50系列，采用手工焊接，所承受的静力荷载设计值N=500kN。
试确定此角焊缝的连接长度。
Q345钢，〔=200N/mm，设焊缝的计算长度为L-
ff T L2
G）+（N）認, pf
解:
焊缝承受的拉力为:
化朋脉如=25丽小
焊缝承受的剪力为:
2 二！BMF =25枷
h cl：l w
N T_
2xO B7hjl^y
250届1000 250^2x1000
1.4x81w11.21w
1.4x81^1L21W
huMiw 2x0.7hfl w
250^2x1000 25072x1000
250^2x1000) 1121w 解得：丨_
［「二…二，考虑到起弧和落弧缺陷，实际焊缝长度为
250V2X1000) 11.2I W 250^2x1000) 11.2I W 2
<200 =255.1+2x8=271.1mm , 且满足:
=275mm 【 =60x8=480mm 整理得:
< 2002
卩」3如
V 7920
4000 118
= 63.7 _ 400(M2 乔 一 250^264
= 0727 400x1.2
25^264 =0.785
2. 图示为一焊接工字形简支梁，跨度I = 4m 。
钢材Q235F , f=215N/mm 2
2
f y =235N/mm 。
承受均布荷载设计值为 p （包括自重）。
假定该梁局部稳定和强度以及刚 度能满足要求，试求该梁能承受的荷载 p 。
承受的最大荷载p 。
A = 2^ 250^l2^240^ 8 = 7920mm 2
12
忻 2L 2 705 仙—w 3 = ―- = ----------------- = 7.92 x 10 瀏刖 h 264
2 =2x2_x2；x2Jfl
3 = i.nxiOW
卩 12
p(kN/m)
解：根据题意，该梁局部稳定、强度、刚度都能满足要求，所以按整体稳定计算能够
側=0.953
设p 的单位为kN/m
'护+心2
阿 要求满足'
即［「小沪
20
该梁能承受的最大均布荷载 p=81.1KN/m 。
3.
请验算图示牛腿与柱连接的对接焊缝的强度。
静力荷载设计值 F=220kN 。
钢材用 Q235— A-F ，焊条E43手工焊，无引弧板，焊缝质量三级（假定剪力全部由腹板上的 焊缝承受）。
拝 “85N 皿恋，打=215Ni 油, j ；“25N 临
4320 Ah
毎7可眄
4.4h °朴耳竺警
63.72
7.P2X/95 235 fin 2.64
215^0.953^7.92 灵 ------------------------ =3L
解：（1）计算对接焊缝计算截面的几何特性,
中和轴位置
（200-20）x70x5 +[300-70）x70x7^0
（200 -^0）x10^（300 - 10）x10
y 2 = 310-99 s 211mm
焊缝截面几何特性 4 =—x/0x （3£»-10f +（300-/0）x/0 心0-99丫 12
+ 2_ 刈200 - ”）x0 +（200-呵灯似（99-5『 12 -4.70x0 朋/
^-（500-ZO ）x/0-Z9x20W
剪力只由腹板承担，故只算腹板的截面积 。
（2）验算焊缝强度
经分析最危险点是最下面点，故只要验算该点的焊缝强度。
的 2 = 220^200^10^211 ~7~
4.79^107 F _220xl03
4 ~ 2.PX/03
折算应力厂- = l^lS5 = 20^5N!inm 2
故折算应力强度不满足要求，如此焊缝改成二级焊缝, 则.:
，就能满足强度要求了。
=99/nm
125 N ） mm 2
= 193.8Nimm 2 = 215Nfmm 3。
