土石方工程施工中的场地平整与调整
土石方工程施工中的场地平整与调整土石方工程是指在土地开发或基础设施建设中，对土地进行平整和调整，以满足各种建设要求的工程。
场地平整和调整是土石方工程的重要环节，对于确保工程质量和顺利施工具有重要意义。
本文将重点讨论土石方工程施工中的场地平整与调整的技术方法和注意事项。
一、场地平整场地平整是土石方工程的第一步，也是最基本的工作之一。
它的目的是使土地表面平整光滑，以便后续施工进行。
场地平整主要包括以下几个方面：1.1 土地测量与标高确定在开始场地平整工作之前，需要进行精确的土地测量，确定场地的地形和高低差。
测量结果将作为参考依据，在施工过程中保持平整度。
1.2 清理与排除障碍物在进行场地平整之前，需要清理场地上的各种杂草、树根和垃圾，移除与施工无关的障碍物。
这样可以减少施工过程中的障碍和干扰，保证施工的顺利进行。
1.3 土地平整与回填土地平整是场地平整的核心环节。
在平整过程中，需要根据不同地形和使用要求，进行填平或削平。
填平是指在低洼处或凹地处填筑土方体，以使其与周围地表平齐。
削平是指对高地或凸起处进行土方的削减，使其与周围地表平齐。
平整后，需要进行土方回填和压实，确保土地表面平整坚实。
二、场地调整场地调整是指对已平整的场地进行微调和改善，以达到工程设计要求的工作。
场地调整主要包括以下几个方面：2.1 土壤改良与加固土壤改良是提高土地质量和可支持性的重要手段。
常用的土壤改良方法有添加石灰、水泥和有机材料等。
改良后的土壤可增强承载力，提高地基稳定性，保证工程的安全性和持久性。
2.2 排水系统建设在场地调整中，排水系统的建设尤为重要。
合理的排水系统能有效排除降雨或地下水的积聚，防止场地内水分滞留，保持地表干燥。
常用的排水设施包括水沟、地下排水管道和集水井等。
2.3 场地硬化与材料铺设根据工程的具体要求，需要对场地进行硬化处理，增加其承载力和耐久性。
常用的硬化材料包括混凝土、沥青和砖石等。
在选择材料时，需要考虑工程用途、场地条件和环境要求，确保施工质量和工程寿命。
场地平整土石方等室外工程
一、场地平整土石方等室外工程（一）作业部署1、总体施工方向各施工区从与施工道路靠近处开始，按照从近至远的方向进行施工，主要目的是便于大型施工机械的行走。
2、施工顺序总的施工顺序：修筑施工便道→清除绿化植被、抽水清淤→土石方开挖→回填、余土外运。
要求在土石方施工时使用足够数量的大功率机械进行连续施工，临时用地和临时排水沟等设施穿插进行，不得占用主要工期。
（二）施工测量1、根据己建立的平面和高程控制系统，放出边界桩，并在各边界设置横向及纵向控制桩，每100m 设置一个，控制桩用混凝土浇筑，埋深在地面以下20cm ，以控制边界以及控制高程。
2、测设40m ×40m 的方格网来实施施工放样，并且测出方格桩点的地面高程和设计高程，如果地面高程大于该点的设计高程则为挖方，反之则为填方。
将每一个桩的挖填高度用红铅笔写在桩上(侧面)，填土用“+”号，挖土用“-”号。
为便于挂线找平，在方格网内再增设加桩，将方格分成1Om ×10m 的小方格。
如为填方时，则根据填方的高度在桩上挂好线填土；如为挖方时，在桩点四周挖至所需深度。
根据现有场地标高，本工程土方以挖方为主。
3、在填挖过程中，以桩点为准，用尼龙线来检查，校正整个方格范围内标高，如下图所示：用尼龙线标识施工高程示意图尼龙线在此画线（三）开挖施工1、开挖方法采用挖掘机或装载机开挖配合自卸汽车运输，开挖自上而下，先将树木、植物及树根等杂物清除运弃，再将挖出来的土方回填到相邻的填方区，多余的土方运至业主指定的弃土地点。
由于本工程以弃方为主，故填土与弃土同步进行。
2、开挖标高控制待挖至接近地面设计标高时，要加强测量，其方法如下：在挖方区边界根据方格桩设置高程控制桩，并在控制桩上挂线，挂线时要预留一定的碾压下沉量3cm～5cm，使其碾压后的高程正好与设计高程一致。
（四）石方开挖本项目石方开挖采用液压破碎进行，同时做好基坑周边喷淋等防尘措施。
1、根据测量精确放样出基坑边坡开挖轮廓线，采用挖机进行清除表土，将所要破碎的石方露出，由于开挖破碎的方式为自上而下分层开挖，因此首先根据实际地形修出第一级施工平台，已方便破碎锤及挖机摆放。
土石方工程施工中的场地平整与准备
土石方工程施工中的场地平整与准备土石方工程是基础工程中的重要环节，而场地平整与准备是保证土石方工程顺利进行的关键步骤。
本文将从场地勘察、场地平整和场地准备三个方面进行论述，以期给读者提供一些有价值的信息和建议。
一、场地勘察场地勘察是土石方工程施工中的第一步，需要对施工场地进行仔细的勘察和分析。
在进行场地勘察时，应该考虑以下因素：1. 土质特征：需要了解场地土质的类型、含水量、密实度等，以确定后续的土石方施工方案。
2. 场地地形：需要绘制出场地的地形图，了解地势起伏和相关地质特征，为后期的工程设计和施工提供依据。
3. 场地排水情况：需要了解场地的自然排水情况，判断地下水位和地表水流的情况，以便在后续施工中进行合理的排水处理。
二、场地平整场地平整是土石方工程施工中的关键步骤，直接影响到工程质量和进度。
场地平整的主要工作包括：1. 清理障碍物：将场地上的杂草、树木、建筑物等障碍物进行清理，确保施工区域的空旷。
2. 土地开垦：对于荒地或未经整理的土地，需要进行土地开垦和松土处理，以便后续的土方开挖。
3. 地表平整：针对不平整的地面，可以采用机械设备进行平整处理，确保工地的平整度满足要求。
4. 场地标线：根据设计要求，对场地进行标线，确定土石方施工的边界和控制点，为后续的工程施工提供依据。
三、场地准备场地准备是土石方工程施工中的最后一步，为后续的土石方施工做好准备工作。
场地准备的主要内容包括：1. 施工设备准备：根据工程要求，准备好需要使用的机械设备和工具，并进行必要的检修和保养工作，确保设备正常运转。
2. 施工材料准备：根据设计要求和施工计划，准备好需要使用的土石方材料，包括填方土、挖方土、砌石等，以便后续的土方施工。
3. 安全防护设施准备：施工过程中需要保证工地的安全，因此需要准备好安全警示标志、防护网等设施，确保工作人员的人身安全。
总结：场地平整与准备是土石方工程施工中不可或缺的环节。
通过合理的场地勘察，可以充分了解场地的特征和情况；通过完善的场地平整工作，可以确保施工的顺利进行；通过细致的场地准备，可以为后续的土石方施工提供良好的条件。

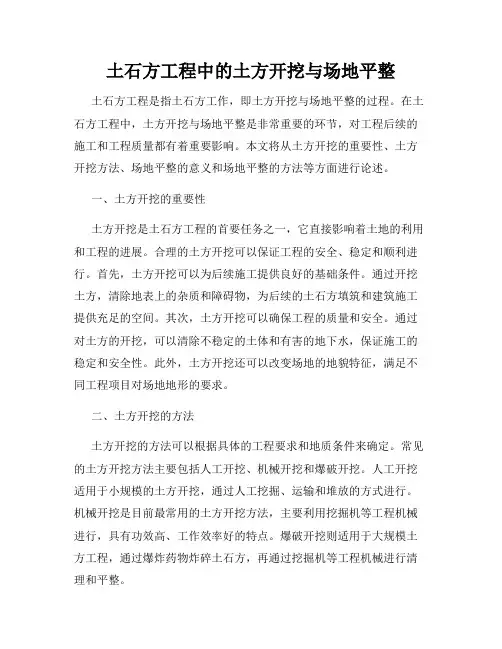

土石方工程中的土方开挖与场地平整
土石方工程中的土方开挖与场地平整土石方工程是指土石方工作，即土方开挖与场地平整的过程。
在土石方工程中，土方开挖与场地平整是非常重要的环节，对工程后续的施工和工程质量都有着重要影响。
本文将从土方开挖的重要性、土方开挖方法、场地平整的意义和场地平整的方法等方面进行论述。
一、土方开挖的重要性土方开挖是土石方工程的首要任务之一，它直接影响着土地的利用和工程的进展。
合理的土方开挖可以保证工程的安全、稳定和顺利进行。
首先，土方开挖可以为后续施工提供良好的基础条件。
通过开挖土方，清除地表上的杂质和障碍物，为后续的土石方填筑和建筑施工提供充足的空间。
其次，土方开挖可以确保工程的质量和安全。
通过对土方的开挖，可以清除不稳定的土体和有害的地下水，保证施工的稳定和安全性。
此外，土方开挖还可以改变场地的地貌特征，满足不同工程项目对场地地形的要求。
二、土方开挖的方法土方开挖的方法可以根据具体的工程要求和地质条件来确定。
常见的土方开挖方法主要包括人工开挖、机械开挖和爆破开挖。
人工开挖适用于小规模的土方开挖，通过人工挖掘、运输和堆放的方式进行。
机械开挖是目前最常用的土方开挖方法，主要利用挖掘机等工程机械进行，具有功效高、工作效率好的特点。
爆破开挖则适用于大规模土方工程，通过爆炸药物炸碎土石方，再通过挖掘机等工程机械进行清理和平整。
三、场地平整的意义场地平整是土石方工程中不可或缺的环节，它对后续的工程施工和项目建设有着重要的影响。
首先，场地平整可以提供稳定的基础条件。
平整的场地可以避免地势不平导致的土壤侵蚀、地基不良和建筑物倾斜等问题，确保工程的安全和稳定。
其次，场地平整可以为施工提供便利。
平整的场地可以为土方填筑、基础施工和设备安装等提供均整的施工面，提高施工的效率和质量。
此外，场地平整还可以改善环境和景观。
通过合理的平整设计，可以打造出美观、舒适的建筑环境，提升场地的整体形象。
四、场地平整的方法场地平整的方法主要根据工程的具体需求和场地的地质条件来确定。

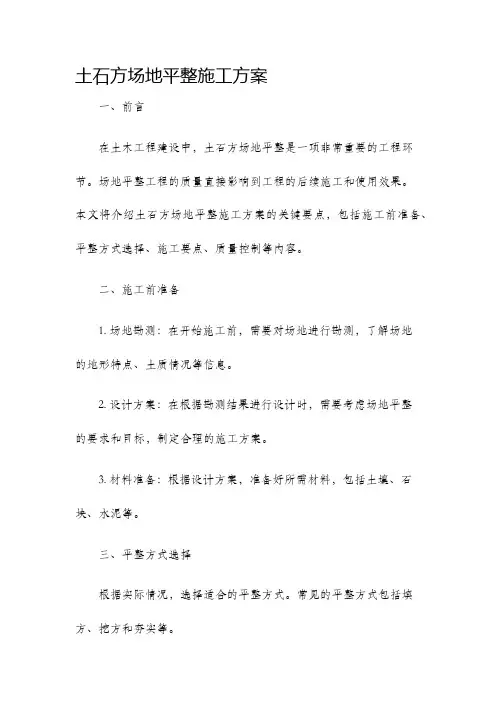

土石方场地平整施工方案
土石方场地平整施工方案一、前言在土木工程建设中，土石方场地平整是一项非常重要的工程环节。
场地平整工程的质量直接影响到工程的后续施工和使用效果。
本文将介绍土石方场地平整施工方案的关键要点，包括施工前准备、平整方式选择、施工要点、质量控制等内容。
二、施工前准备1. 场地勘测：在开始施工前，需要对场地进行勘测，了解场地的地形特点、土质情况等信息。
2. 设计方案：在根据勘测结果进行设计时，需要考虑场地平整的要求和目标，制定合理的施工方案。
3. 材料准备：根据设计方案，准备好所需材料，包括土壤、石块、水泥等。
三、平整方式选择根据实际情况，选择适合的平整方式。
常见的平整方式包括填方、挖方和夯实等。
1. 填方：用于填充场地上的低洼或凹陷地区。
首先清理作业区域，滚压土壤填充，并逐步压实。
2. 挖方：当场地存在高地或者需要处理的土层比较厚时，可以采用挖方方式进行平整。
根据设计要求，在高地上挖下所需土壤，并逐层夯实，使场地达到平整度要求。
3. 夯实：对场地进行夯实作业，可以使用振动夯、静夯等方法，将土壤进行压实，提高场地的承载能力和平整度。
四、施工要点1. 场地清理：在施工前，需要将场地上的杂物清理干净，确保施工的顺利进行。
2. 基础处理：根据设计要求，在场地预留基础坑，并对基础进行处理，确保其稳固性和承载能力。
3. 处理不均匀场地：对于场地上的高低起伏，需要进行填充或挖方处理，使场地达到平整度要求。
4. 土壤夯实：对填方或挖方后的土壤进行夯实，达到设计要求的压实度，提高场地的稳定性。
5. 养护管理：施工完成后要进行养护管理，包括浇水保湿、防止车辆碾压等，确保场地平整度稳定。
五、质量控制1. 施工过程中要进行定期的质量检查，及时发现问题并进行处理。
2. 施工人员应严格按照设计要求和施工规范进行操作，确保施工质量。
3. 对每个施工环节进行记录，包括施工日期、施工人员、使用材料等，以备验收和后期维护。
六、安全施工在土石方场地平整施工中，安全施工至关重要。
场地平整工程土石方施工组织设计方案
场地平整工程土石方施工组织设计方案1. 项目概述本方案旨在就场地平整工程的土石方施工组织设计提供指导，确保项目顺利进行。
2. 工程范围本工程涉及场地的土石方平整工作，包括土方开挖、填方、夯实等。
3. 工程流程和里程碑以下是场地平整工程的工程流程和重要里程碑：3.1 工程流程1. 场地勘测和测量2. 土方开挖3. 地基处理4. 填方5. 夯实6. 验收3.2 里程碑- 场地勘测和测量完成- 土方开挖完成- 地基处理完成- 填方完成- 夯实完成- 验收通过4. 人员配备为确保施工的高质量和顺利进行，需要以下人员配备：- 项目经理 x1- 工程师 x2- 施工人员 x105. 设备和材料以下是本工程所需的主要设备和材料：- 挖掘机- 起重机- 平地机- 推土机- 压路机- 砂石料- 填土材料- 备用工具和备品备件6. 安全措施为确保工程施工过程中的安全，应采取以下措施：- 所有工人必须佩戴安全帽和安全鞋- 施工现场应设置警示标志和警示线- 严格遵守施工现场的安全操作规程- 定期进行安全培训和检查7. 质量控制为确保工程的质量，应采取以下措施：- 严格按照相关标准进行施工- 进行工程进度和质量的监督和检查- 定期进行施工质量评估和验收8. 环境保护为保护环境，应采取以下措施：- 严禁乱倒垃圾，施工现场保持清洁- 合理利用和回收施工材料- 做好施工现场的噪声和粉尘控制9. 现场布署为确保施工顺利进行，应合理布署施工现场，并确保设备和材料的及时供应和运输。
10. 技术支持在工程施工过程中，如有技术问题或紧急情况，应及时寻求相关专业人员的支持和解决方案。
以上是场地平整工程土石方施工组织设计方案的主要内容，希望能够对项目的实施提供有效的指导。
土石方场地平整施工方案
土石方场地平整施工方案1.施工前期准备在施工前，进行详细的勘察和测量，了解场地的地质情况、土壤特性、地下管线等，制定出合理的平整方案。
同时，确保相关材料、设备和人力资源的充足，提前安排施工进度。
2.确定平整区域和高程标准根据工程要求和设计图纸，确定需要进行平整的区域，以及相应的高程标准。
使用工具和设备对场地进行分区标记，确保施工过程中的准确性和一致性。
3.土石方开挖根据设计图纸的要求，使用挖掘机、推土机等设备对场地进行开挖。
根据不同土层的特性选择合适的施工方式，确保开挖的深度和范围。
在开挖过程中，及时清理场地上的杂物和垃圾，保持施工现场的整洁。
4.填筑土石方根据设计图纸和平整区域的高程要求，选择合适的土石方填筑材料，采用适当的填筑方法和技术，对场地进行填筑。
在填筑过程中，要注意土石方的均匀分布和密实性，使用压实设备进行压实。
5.场地平整和修整填筑完成后，对场地进行整平和修整。
使用平地机、摊铺机等设备，对填筑的土石方进行压实和修整，确保场地的平整度和光滑度。
及时清理场地上的杂物和残留物，保持施工现场的整洁。
6.检查和验收施工完成后，进行场地平整的检查和验收。
对场地进行全面的检查，确保平整度和高程符合设计要求。
同时，进行必要的测试和测量，如地面平整度测试、土壤密实度测试等，确保施工质量的可控性和可靠性。
7.安全措施在施工过程中，必须严格遵守相关的安全规定和标准，保障施工人员的人身安全。
对施工现场进行合理的划分和隔离，设置警示标志和警戒线，防止事故的发生。
同时，对使用的设备进行维护保养，确保其正常、安全的运行。
总结：土石方场地平整施工方案需要根据具体的工程要求和现场条件进行制定。
在施工过程中，需要进行充分的勘察和测量，合理选择工具和设备，并根据设计要求进行施工。
严格遵守安全规定和标准，确保施工人员和设备的安全。
最后，对施工质量进行检查和验收，保证施工质量和效果符合要求。
土石方场地平整流程
土石方场地平整流程土石方场地平整是指在建筑施工前，对场地进行必要的平整处理，以满足建筑施工的需要。
土石方场地平整流程包括以下几个步骤：1. 场地勘测在进行土石方场地平整前，需要对场地进行勘测，了解场地的地形、地貌、土质等情况，以便制定合理的平整方案。
勘测人员需要使用专业的勘测仪器，如全站仪、测距仪等，对场地进行详细的测量和记录。
2. 场地清理在进行土石方场地平整前，需要对场地进行清理，清除场地上的杂草、垃圾、残留物等，以便于后续的平整作业。
清理工作需要使用专业的清理设备，如推土机、挖掘机等。
3. 场地平整场地平整是土石方场地平整流程中最重要的一步。
平整工作需要使用专业的平整设备，如推土机、压路机等。
平整工作需要根据场地的实际情况，制定合理的平整方案，保证场地的平整度和坚实度。
4. 场地压实在进行土石方场地平整后，需要对场地进行压实处理，以提高场地的承载能力和稳定性。
压实工作需要使用专业的压实设备，如压路机、振动碾等。
压实工作需要根据场地的实际情况，制定合理的压实方案，保证场地的压实度和坚实度。
5. 场地验收在进行土石方场地平整后，需要对场地进行验收，以确保场地的平整度和坚实度符合要求。
验收工作需要使用专业的验收仪器，如水平仪、压力计等。
验收工作需要根据场地的实际情况，制定合理的验收标准，保证场地的质量和安全。
总结：土石方场地平整流程是建筑施工前必不可少的一项工作。
在进行土石方场地平整前，需要进行场地勘测和清理，制定合理的平整方案和压实方案，保证场地的平整度和坚实度符合要求。
在进行土石方场地平整后，需要进行场地验收，确保场地的质量和安全。
场地平整土石方施工工艺
场地平整土石方施工工艺一、引言场地平整土石方施工是建筑工程中的重要环节之一，其施工质量直接影响到后期工程的稳定性和使用寿命。
本文将介绍场地平整土石方施工的基本概念、施工步骤、施工工艺和注意事项，以便读者更好地了解和掌握该施工工艺。
二、基本概念1. 场地平整：场地平整是指将不平整的地面通过填方或挖方的方式进行调整，使之达到设计要求的平整度。
2. 土石方施工：土石方施工是指在场地平整过程中，对土石材料进行挖、填、夯实等工艺操作，以满足工程设计要求。
三、施工步骤1. 方案设计：根据工程要求确定土石方施工的方案设计，包括挖方、填方和夯实方案。
2. 场地勘测：通过勘测工作，确定场地地貌、地质情况、水文状况等，为后续施工提供数据参考。
3. 场地准备：清理场地，将垃圾、杂草等废弃物清除干净，确保施工现场整洁。
4. 挖方施工：根据设计要求，使用挖机等工具对场地进行挖方作业，将多余的土方清除，并进行场地的平整化处理。
5. 填方施工：根据挖方施工后的场地实际情况，选用合适的填料进行填方作业，保证填方材料的质量和堆放的稳定性。
6. 夯实施工：使用夯实机械对填方土石进行夯实，提高填方的密实度和稳定性，确保施工质量。
7. 场地检查：对施工完成后的土石方进行检查，确保施工质量符合设计要求。
四、施工工艺1. 挖方工艺：挖方施工时，应首先确定挖方的范围和深度，并参考挖土剖面图按层次进行施工。
选用适当的挖掘机具，根据土壤的性质和含水量，调整挖土机具的施工参数，以达到最佳的挖土效果。
2. 填方工艺：填方施工应选择质量好、含水率适中的填料，并按层次进行填筑。
填方过程中要注意填土的均匀性和密实性，填土时应逐层夯实，防止松散层和空隙。
3. 夯实工艺：夯实施工前应将场地清理干净，避免杂物和松土对夯实效果的影响。
夯实时应选择合适的夯实设备，并设置合理的夯击次数和夯击力度，夯击覆盖面积应匀称、连续。
4. 检查工艺：施工完成后，应对土石方进行检查。
土石方场地平整工程施工组织设计
土石方场地平整工程施工组织设计一、工程概况本工程为土石方场地平整工程，项目位于地区，总面积为XXXX平方米。
根据设计要求，本工程主要包括场地平整、清理、处理废弃物等工作。
二、施工组织方案1.组织机构本工程施工组织结构如下：（1）项目经理：负责全程工程的组织、协调和管理；（2）施工队长：负责施工过程的指挥和管理；（4）安全员：负责安全管理及相关培训；（5）现场工人：按照施工要求负责具体的施工工作。
2.施工设备（1）推土机：负责场地平整工作；（2）装载机：负责搬运场地上的杂物和废弃物；（3）挖掘机：负责挖掘需要处理的土石方；（4）运输车辆：负责将处理好的土石方运至指定地点；（5）其他设备：如水泵、喷洒车等。
3.施工工艺流程（1）场地准备：清理场地上的杂物和废弃物，并做好记录；（2）土石方平整：使用推土机对场地进行平整，确保地面平整度符合设计要求；（3）挖掘土方：使用挖掘机对需要处理的土石方进行挖掘；（4）处理废弃物：将挖掘出的废弃物进行分类处理，符合环保要求；（5）运输土石方：使用运输车辆将处理好的土石方运至指定地点。
4.施工安全措施（1）工人必须佩戴安全帽、工作服，并进行相关的安全培训；（2）施工现场需设立警示标志，指示施工区域；（3）施工机械操作人员必须持有相应的操作证书，并按要求操作；（4）对危险区域要进行有效的隔离和防护，防止人员误入；（5）定期检查施工设备的安全性能，确保运行正常；（6）及时处理危险源，防止事故的发生。
5.施工质量控制（1）对土石方场地平整度进行检查，确保满足设计要求；（2）对挖掘土方进行分类处理，符合环保要求；（3）施工过程中定期检查工作的合格率；（4）确保施工过程符合相关标准和规范。
三、施工进度计划1.场地准备：2天2.场地平整：5天3.挖掘土方：7天4.处理废弃物：3天5.运输土石方：5天四、施工资源计划1.人力资源（1）项目经理：1人（2）施工队长：1人（4）安全员：1人（5）现场工人：10人2.设备资源（1）推土机：1台（2）装载机：1台（3）挖掘机：1台（4）运输车辆：5辆五、施工风险及应对措施1.自然因素风险：如恶劣天气、地质条件等可能影响施工进度和质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 【解】 1.计算各角点施工高度· • 施工高度=地面标高一设计标高 • 如1点： • 施工高度=42. 24－41.24=+1.0
• 其他计算如上，标在角点的左上角（十） 为挖方，（一）为填方。
PPT文档演模板
土石方场地平整)
• 2.计算零点位置，确定零点线位置。
• 在方格网中任一边的两端点的施工高度 符号不同时，在这条边上肯定存在着零 点。
土石方场地平整)
土方调配工作应掌握如下原则
• (1) 土方运输和费用最小。（最佳方案） • 力求挖填平衡，就近调配，使挖方量运距之和最小。 • (2) 考虑近期施工与后期利用相结合的原则；考虑分
区与全场相结合的原则；还应尽可能与大型地下建筑 物的施工相结合，使土方运输无对流和乱流的现象。 • （3) 使土方机械和运输车辆的功率能得到充分发挥。 • (4) 土质好的土使用在回填质量要求高的地区。
•为提高工作效率，减 少铲运机的转弯次数， 当填、挖交替，且相 互之间距离不大时，可采用大环形路线。
•注意：铲运机应每隔一定时间按顺、反时针的
方向交换行驶，避免机件单侧磨损。
•2)“8”字形开行路线。
•特点：受地形坡度限制小，
比环形路线缩短运行时间， 机械磨损较为均匀。
•适用条件：坡度较大的场地平整
PPT文档演模板
土石方场地平整)
绘制土方调配图表的编制程序如下
• (1) 划分调配区。 • (2) 计算各调配区的土方工程量。 • (3）求出每对调配区之间的平均运距。 • (4) 进行土方调配。 • (5) 画出土方调配图，如图1-8所示。 • (6) 列出土方工程量平衡表，参见表1-
10 。
PPT文档演模板
PPT文档演模板
土石方场地平整)
• 如1-4边上的零点计算，零点距角点4的距离：
• x4＝h4／(h4 +h1）·a＝0. 4/(0. 4＋1．0)×20＝5.71m • 4-5边上零点距角点5的距离：
• x5 ＝h5／（h4 + h5 ) ·a＝0.3／（0.3+0.4) ×20＝8.57m • 5-8边上零点距角点8的距离：
土石方场地平整)
• （2）三角棱柱体边坡体积。图3.2-3中的4，其 体积为：
• • 当两端横断面面积相差很大的情况下，则： •
• 式中 L4—边坡4的长度； • F1、F2、F0—边坡4的两端及中部的断面面积。
PPT文档演模板
土石方场地平整)
二、土方调配
• 即：土的利用、堆弃、填方
PPT文档演模板
•注意：•不适于砾石层和冻土地带、以及含水量超过27％的土壤
和沼泽区工作。
PPT文档演模板
土石方场地平整)
•铲土将结束
•卸土开始
•铲运机工作示意图
•场地填方与压实常采取的几种施工方法：
• (1)铲运机的开行路线
•1)环形路线。
•1-挖土2-卸土
•适用条件：地形起伏不大，施工地段在100m以
内和填土高度1.5m以内的路堤、基坑及场地的 平整施工。
• X8＝h8／（h5＋h8） ·a＝1.9／（0.3十1．9）×20＝17．27m • 6-9边上零点距角点6的距离：
• X6＝h6／（h5＋h9）·a＝0.4／（0.4十1．6）×20＝4. 0m • 将各零点连接成线，即可确定零点线位置，如图虚线
所示。
PPT文档演模板
土石方场地平整)
• 3.计算方格土方量，计算公式见表1-9。 • 按方格网底面积图形计算方格土方量，方格网Ⅰ的土方量： • VⅠ（一） • ＝1/6b·c ·h4 • ＝1/6×5. 71×(20一8.57) ×0.4 • ＝4. 35m3 • VⅠ（+） • ＝(a2一bc/2）·(h1＋h2＋h5）/5 • ＝〔202一1／2×5．71（20一8.57）〕×（I．0＋0.6＋0.3）／5 • ＝139. 6m3
•当填土区位于倾斜的地面时，应先将斜坡挖成阶梯状，然后分
层填土，防止填土滑动。 •根据土的种类、填方高度及其重要性确定填方边坡的坡度。
••对于永久性填方边坡应按设计规定或查阅有关资料选用。
••对使用时间较长的临时性填方边坡坡度，当填土高度在10m以内， 可采用1:1.5；高度超过10m，可作成折线形，上部为1:1.5 ，下部 采用1:1.75 。
土石方场地平整)
PPT文档演模板
土石方场地平整)
•土方量平衡表
挖方区 挖方数量 编号 （m3）
W1 W2 W3 W4 合计
600 400 400 400 1800
填方区编号、填方数量（m3）
T1
T2
T3
合计
600 700 500 1800
300 •5
0
300
•6 0
300
•7 0
400 •4
0
100
•7 0
400
•4 0
PPT文档演模板
土石方场地平整)
• 【例题1-1】 某给水厂场地开挖的土方规 划方格网，如图1-9所示。方格边长 a=20m，方格角点右上角标注为地面标高， 右下角．标注为设计标高，单位均以m计， 试计算其土方量。
PPT文档演模板
土石方场地平整)
PPT文档演模板
土石方场地平整)
•适用条件：大面积的填土。
•施工要求：从填土两侧逐渐压向中心。
机械开行速度，一般平碾为2km／h； 羊足碾3km／h。从场地最低处开始填 方施工，水平分层整片回填碾压。上下 层错缝应大于1m。
PPT文档演模板
土石方场地平整)
•夯实法
•适用条件：基坑(槽)、沟的回填压实。
•利用运土工具压实法
•适用条件：对于密实度要求不高的大面积填方，
•填土与压实
• 1、回填土料选择与填筑
•回填土料的选用规定：
• 含水量大的粘土，不宜作填土用；碎石 类土、砂土和爆破石渣等，可用于表层以下的 填料；对碎块草皮和有机质含量大于8％的土， 仅用于无压实要求的填方区。
PPT文档演模板
土石方场地平整)
•填筑的基本原则：
•分层进行；
•同一填方工程应尽量采用同类土填筑；如采用不同土料时，应按 土类分层铺填，并将透水性较大的土层置于透水性较小的土层之下。
• 方格Ⅳ网的土方量：
•
VⅣ（+）＝17．67m3
•
VⅣ（-）＝291. 11m3
PPT文档演模板
土石方场地平整)
• 4.土方量汇总 • 方格网总挖方量V（+） • ＝VⅠ（+）＋VⅡ（+）＋VⅢ（+）＋VⅣ（+） • ＝139.60十150十1.17＋17.67 • ＝308. 44m3 • 方格网总填方量V（-） • ＝VⅠ（-）＋VⅡ（-）＋VⅢ（-）＋VⅣ（-） • ＝4. 35＋0＋256.28十291. 11＝551. 74m3
2020/11/10
PPT文档演模板
•开端土石方•向场地前平整•)向后 •结尾
PPT文档演模板
土石方场地平整)
推土方法：
PPT文档演模板
土石方场地平整)
•2、铲运机施工 •拖拉机牵引，靠拖拉机油泵或卷扬机操
纵
•有拖式铲运机和自行式铲运机两种。
•靠自身行驶道路要求较低，能综合完
PPT文档演模板
土石方场地平整)
•2)跨铲法（预留土埂间隔铲土法）
•适用条件：较坚硬土层铲土时。
•特点：使铲运机在挖
土埂时增加两个自由面， 减小阻力、铲土快，易 于充满铲斗。比一般方 法约提高效率10％。
•3)交错铲土法。
•特点：随铲土阻力的
增加而适当减小铲土 宽度。减少了铲土阻 力。
•适用条件：较坚硬土层。
PPT文档演模板
土石方场地平整)
•2、填土压实方法 •碾压、夯实、振动压实及利用运土工具压实 等。 •碾压机械：平碾压路机和羊足碾。
•适用于压实粘性土 •适用于砂类土和粘性土
•压路碾按重量分为轻型(小于 5t)、中型 (5~10t)和重型(大于 10t)三种。
PPT文档演模板
土石方场地平整)
•碾压法
和取土坑较长的路基填筑作业。
•3)锯齿形路线。
•适用条件：工作地段很长
的情况，如堤坝、路基境 筑。
•1-挖土2-卸土
•1-挖土2-卸土
•(2)提高铲运机生产率的措施 • 合理规划开行路线，充分利用和发挥 拖拉机的牵引能力。
•1)下坡铲土。 • 利用机械重力作用所产生的附加牵引力 加大切土深度，坡度一般为3º~9º，最大不得 超过20º，铲土厚度以20cm左右为宜，其效率 可提高25％左右。
PPT文档演模板
土石方场地平整)
• 方格网Ⅱ的土方量： • VⅡ（+）＝a2 /4 (h2 +h3 +h5＋h4）＝202
×(0. 6＋0.2＋0.3＋0.4) ＝150m3· • 同理，方格网Ⅲ的土方量： • VⅢ（+）＝1. 17m3 • VⅢ（-）＝256. 28m3
PPT文档演模板
土石方场地平整)
• （1）三角棱锥体边坡体积。图3.2-3中的只为：1＇其 体积为：
• 式中 L1——边坡1的长度； • F1—边坡1的端面积，即：
• b＿Fl的宽度，等于mh2； • h2—角点的挖土高度； • m—边坡的坡度系数，根据土的类别和边坡高度，按
《土方和爆破工程施工及验收规范》确定。
PPT文档演模板
成铲土、运土、卸土、填筑、压实等多项工作。斗容量 一般为2.5~9m3，切土深度15~30cm，铺土厚度为 23~40cm。适用运距600~1500m，效率最高的铲运距离 200~350m。
•用途：•适合于开挖一~三类土；
•地形起伏不大，坡度20º内的大面积场地平整； •大型基坑、沟槽、填筑路基、堤坝等工程。
