09年奥迪q5变速器维修手册
Page 10 of 16
– 拧出螺栓 -箭头- 并取下左侧摆动半轴 隔热板。
– 拧下变速箱法兰轴上的左右万向轴。
– 将选档杆拉线的球座 -2- 用撬杆 -80 200- 从变速箱换档杆上撬下。
– 拔出防松夹 -1- 并露出选档杆拉索。 提示
不得折弯选档杆拉线。
vw-wi://rl/A.zh-CN.A00.5Q50.07.wi::73088727.xml?xsl=3
2015-9-10
拆卸变速箱，带 3.2l FSI 发动机的汽车
– 拧出起动机螺栓 -1-。 – 将起动机从变速箱上拉下并让其保留
在安装位置。 – 拧出发动机上其余的变速箱连接螺栓 -
6 - 10-。 提示
无需理会 -图中位置 A-。
当心！ ATF 油底壳上有泄漏危险。 变速箱定位架 -T40173- 不允许安装到 ATF 油底壳上。 – 将发动机和变速箱举升装置 -V.A.G
2- 从变速箱上拔下并绑在高处。 – 用发动机密封塞套件 -VAS 6122- 中清
洁的塞子封闭开放的管线及接口。
vw-wi://rl/A.zh-CN.A00.5Q50.07.wi::73088727.xml?xsl=3
2015-9-10
拆卸变速箱，带 3.2l FSI 发动机的汽车
以下适用于所有车辆： – 拧下从上面够得着的连接发动机和变
变速箱上拔下。 提示
无需理会 -图中位置 2、3-。
Page 7 of 16
– 旋出螺栓 -1-。 – 将 ATF 管路从 ATF 管路滤清器上脱
开，为此拉出固定卡箍 -箭头-。 提示
无需理会 -图中位置 2-。
vw-wi://rl/A.zh-CN.A00.5Q50.07.wi::73088727.xml?xsl=3
– 如果存在，拧出螺栓 -箭头- 并取下传 动轴隔热板 -1-。
Page 12 of 16
配备螺旋式传动轴的车辆： – 拧出传动轴与变速箱之间的连接螺
栓，为此用固定支架 -T10172- 及 T10172/5- 顶住。 – 将传动轴与后轴主减速器推在一起； 等速万向节在轴向上可以移动。 – 将传动轴绑在侧面。 配备插入式传动轴的车辆：
– 将丝杆 -10 - 222 A /11- 挂在左前发动 机吊耳上。
– 用丝杆略微预紧发动机。
Page 9 of 16
vw-wi://rl/A.zh-CN.A00.5Q50.07.wi::73088727.xml?xsl=3
2015-9-10
拆卸变速箱，带 3.2l FSI 发动机的汽车
– 旋出螺栓 -箭头- 并将右侧万向轴的隔 热板拆下。
提示 请查看汽车数据牌或后轴主减速器的标 记，了解安装的是哪个型号的后轴主减速 器。然后为后轴主减速器选择相应的维修 手册。
vw-wi://rl/A.zh-CN.A00.5Q50.07.wi::73088727.xml?xsl=3
2015-9-10
拆卸变速箱，带 3.2l FSI 发动机的汽车
– 拆卸传动轴（插入式） → 后轴主减速 器; 修理组：39; 传动轴；拆卸和安装 传动轴。
vw-wi://rl/A.zh-CN.A00.5Q50.07.wi::73088727.xml?xsl=3
2015-9-10
拆卸变速箱，带 3.2l FSI 发动机的汽车
适配接头 -T40058-
Page 2 of 16
发动机支撑工装补充组件 -T40093-
变速箱定位架 -T40173 螺栓 M8x35 和外径 25 mm 垫圈
2015-9-10
拆卸变速箱，带 3.2l FSI 发动机的汽车
当心！ 静电放电有造成变速箱控制器（机械电 子单元）损坏的危险。 在使用电插头前，应消除人身体所
带的“静电”。为此例如用手短促抓 握汽车接地点、加热体或升降台。 不要用手接触变速箱插头内的插头 触点。 – 逆时针方向转动转锁，脱开变速箱上 的电插头 -箭头-。
拆卸变速箱，带 3.2l FSI 发动机的汽车 拆卸变速箱，带 3.2l FSI 发动机的汽车
Page of 16
所需要的专用工具和维修设备
撬杆 -80 - 200 支撑工装 -10 - 222 A 发动机和变速箱举升装置 -V.A.G 1383 A 废油盛接和抽吸装置 -V.A.G 1782 发动机密封塞套件 -VAS 6122 固定支架 -T10172- 及 -T10172/5-
的一侧朝上竖立。
Page 3 of 16
拆卸
当心！ 断开蓄电池接线时，电子部件有毁坏危 险。 注意断开蓄电池接线时的措施。
– 将前车轮置于正前打直位置。 – 关闭点火开关并拔出点火钥匙。 – 断开蓄电池电极接地线 -箭头- → 电器
装置; 修理组：27; 蓄电池；断开/连接 蓄电池。 – 用废油盛接和抽吸装置 -V.A.G 1782从储液罐内抽出助力转向系统液压 油。
– 将废油盛接和抽吸装置 -V.A.G 1782置于分离点下方。
– 旋出螺栓 -箭头-，将液压油管 -1- 从转 向器上拔下，并放到一边。
– 用发动机密封塞套件 -VAS 6122- 中清 洁的塞子封闭开放的管线及接口。
vw-wi://rl/A.zh-CN.A00.5Q50.07.wi::73088727.xml?xsl=3
vw-wi://rl/A.zh-CN.A00.5Q50.07.wi::73088727.xml?xsl=3
2015-9-10
拆卸变速箱，带 3.2l FSI 发动机的汽车
– 拧出通道横梁的螺栓 -箭头-。 提示
图中未显示发动机和变速箱举升装置 V.A.G 1383 A-。 – 将变速箱从发动机上顶下并用发动机
2015-9-10
拆卸变速箱，带 3.2l FSI 发动机的汽车
– 松开从动盘螺栓时，用适配接头 T40058- 顶住曲轴。 提示
在随后旋转曲轴时，只能沿发动机转动方向 -箭头- 旋转。
– 拧出从动盘的 6 个螺栓 -箭头-，为此 每次将曲轴向发动机运转方向转动 60°。
Page 14 of 16
vw-wi://rl/A.zh-CN.A00.5Q50.07.wi::73088727.xml?xsl=3
2015-9-10
拆卸变速箱，带 3.2l FSI 发动机的汽车
带 ATF 管路滤清器的车辆： 提示
将一块抹布置于分离点下面，以便收集溢 出的 ATF。 – 拧出螺栓 -箭头-，将 ATF 管路 -1- 从
2015-9-10
拆卸变速箱，带 3.2l FSI 发动机的汽车
– 拆卸隔音垫 -1- 和 -2- → 外部车身安 装工作; 修理组：66; 隔音垫；拆卸和 安装隔音垫。
Page 5 of 16
– 拆卸拱顶横梁 → 底盘、车轴、转向 系; 修理组：40; 减震支柱，上悬挂 臂；拆卸和安装拱顶横梁。
vw-wi://rl/A.zh-CN.A00.5Q50.07.wi::73088727.xml?xsl=3
2015-9-10
拆卸变速箱，带 3.2l FSI 发动机的汽车
准备好变速箱定位架 -T40173-： – 安装在 -图中位置 1- 的定位块必须拆
除。 – 如图所示，改装定位块 -2-，使其较长
vw-wi://rl/A.zh-CN.A00.5Q50.07.wi::73088727.xml?xsl=3
2015-9-10
拆卸变速箱，带 3.2l FSI 发动机的汽车
– 拆卸右侧尾气催化净化器 → 修理组： 26; 废气净化装置。
Page 6 of 16
– 拆卸左侧的前消音器 。
– 拧下 ATF 管路的螺栓 -箭头-。
和变速箱举升装置 -V.A.G 1383 A- 小 心地降低。
Page 16 of 16
vw-wi://rl/A.zh-CN.A00.5Q50.07.wi::73088727.xml?xsl=3
2015-9-10
vw-wi://rl/A.zh-CN.A00.5Q50.07.wi::73088727.xml?xsl=3
2015-9-10
拆卸变速箱，带 3.2l FSI 发动机的汽车
– 掀下发动机盖板 -箭头-。
Page 4 of 16
– 拆卸左侧和右侧前车轮。 – 拆下轮罩内的左右摆动半轴盖板 -1-。
vw-wi://rl/A.zh-CN.A00.5Q50.07.wi::73088727.xml?xsl=3
速箱的螺栓 -2 - 5-。 提示
无需理会 -图中位置 A-。
– 如图所示，将支撑工装 -10 - 222 A及连接件 -T40091/3- 装到左侧和右侧 减震支柱罩上。
– 将丝杆 -10 - 222 A /11- 挂在右侧发动 机吊耳上。
– 如图所示，安装支撑工装 -10 - 222 A的其他零件。为此将支撑杆 T40093/3- 置于纵梁的钢板咬合缝 上。
以下适用于所有车辆： – 将下部盖板 -1- 从变速箱上掀下来 -箭
头-。
– 将适配接头的导向销 -T40058- 如下插 入：
大直径一端 -箭头 1- 指向发动机。 小的直径 -箭头 2- 指向适配接头。
Page 13 of 16
vw-wi://rl/A.zh-CN.A00.5Q50.07.wi::73088727.xml?xsl=3
vw-wi://rl/A.zh-CN.A00.5Q50.07.wi::73088727.xml?xsl=3
2015-9-10
拆卸变速箱，带 3.2l FSI 发动机的汽车
– 拆卸副车架十字支撑件 → 底盘、车 轴、转向系; 修理组：40; 副车架；拆 卸和安装副车架十字支撑件。 当心！
底盘部件有损坏危险。 如果动力机组支承、转向器或副车架的 支撑十字件未按规定安装，则不允许汽 车四轮着地。
09年奥迪q5变速器维修手册
拆卸和安装机械电子单元
拆卸 变速箱已安装。
当心！ 变速箱有损坏危险。 当变速箱内部无 ATF 且双离合器变速箱机械电子单元 -J743取下时，发动机不允许起动。
提示 一般维修提示 → Kapitel。 对双离合器变速箱进行操作时的清洁规定 → Kapitel。 有关双离合器变速箱 0B5 的提示 → Kapitel。 – 将选档杆切换到“P”位置。 – 关闭点火开关并拔出点火钥匙。
Page 1 of 2 2015-9-10
拆卸和安装机械电子单元
– 安装 ATF 抽吸滤清器 → 修理 - 双离 合器变速箱; 修理组：34; 机械电子单 元；拆卸和安装机械电子单元。
– 安装 ATF 油底壳 → Kapitel。 – 加注变速箱油 → Kapitel。 更换双离合器变速箱机械电子单元 -
当心！ 静电放电有造成变速箱控制器（机械电 子单元）损坏的危险。 在使用电插头前，应消除人身体所
带的“静电”。为此例如用手短促抓 握汽车接地点、加热体或升降台。 不要用手接触变速箱插头内的插头 触点。
– 逆时针方向转动转锁，脱开变速箱上 的电插头 -箭头-。
工作步骤说明 → 修理 - 双离合器变速 箱 ; 修理组：34; 机械电子单元；拆卸和 安装机械电子单元。 安装 安装以倒序进行，同时要注意下列事项：
J743- 后，必须通过汽车诊断测试仪执 行相应的“引导功能” → Kapitel。
Page 2 of 2
vw-wi://rl/A.zh-CN.A00.5Q50.07.wi::73088699.xml?xsl=3
2015-9-10
当心！ 静电放电有造成变速箱控制器（机械电 子单元）损坏的危险。 在使用电插头前，应消除人身体所
09年奥迪q5变速器维修手册
拆卸变速箱，带 2.0 l TDI 发动机 (PR-TH3/TM4) 的车辆所需要的专用工具和维修设备♦撬杆 -80 - 200-♦支撑工装 -10 - 222 A-♦发动机和变速箱举升装置 -V.A.G 1383 A-♦废油盛接和抽吸装置 -V.A.G 1782-♦发动机密封塞套件 -VAS 6122-♦固定支架 -T10172- 及 -T10172/5-变速箱定位架 -T40173-– 安装在 -图中位置 1- 的定位块必须拆除。
– 安装在 -图中位置 2- 的定位块必须如此转动，使其较长侧朝上（如图所示）。
拆卸当心！断开蓄电池接线时，电子部件有毁坏危险。
注意断开蓄电池接线时的措施。
– 将前车轮置于正前打直位置。
– 关闭点火开关并拔出点火钥匙。
– 断开蓄电池电极接地线 -箭头- → 电器装置; 修理组：27; 蓄电池；断开/连接蓄电池。
– 用废油盛接和抽吸装置 -V.A.G 1782-从储液罐内抽出助力转向系统液压油。
– 掀下发动机盖板 -箭头-。
– 拆卸拱顶横梁 → 底盘、车轴、转向系; 修理组：40; 减震支柱，上悬挂臂；拆卸和安装拱顶横梁。
– 将选档杆拉线的球座 -2- 用撬杆 -80 -200- 从变速箱换档杆上撬下。
– 拔出防松夹 -1-并露出选档杆拉索。
提示不得折弯选档杆拉线。
– 拧下从上面够得着的连接发动机和变速箱的螺栓 -3 - 5-。
提示无需理会 -图中位置 A-。
和右侧减震支柱罩上。
– 将丝杆 -10 - 222 A /11- 挂到发动机吊耳上。
– 用丝杆略微预紧发动机。
– 拆下轮罩内的左右摆动半轴盖板 -1-。
安装隔音垫。
消音器；装配一览 - 消音器。
– 旋出螺栓 -1-。
提示无需理会 -图中位置 2-。
– 拆卸副车架十字支撑件→底盘、车轴、转向系; 修理组：40; 副车架；拆卸和安装副车架十字支撑件。
当心！底盘部件有损坏危险。
如果动力机组支承、转向器或副车架的支撑十字件未按规定安装，则不允许汽车四轮着地。
09年奥迪q5变速器维修手册
拆卸和安装机械电子单元导体电路板拆卸– 拆下双离合器变速箱机械电子单元 -J743- → Kapitel 。
–将机械电子单元放到一块干净的软垫上。
当心！静电放电有造成变速箱控制器（机械电子单元）损坏的危险。
在使用电插头前，应消除人身体所带的“静电”。
为此例如用手短促抓握汽车接地点、加热体或升降台。
当心！不适合的工具有造成变速箱控制器（机械电子单元）损坏的危险。
♦ 如果在解锁和脱开电插头时机械电子单元上的锁止件损坏，则必须更换机械电子单元。
♦解锁时使用带最大刀片宽度 -a- = 最大 3.5 mm 的螺丝刀。
– 小心的用螺丝刀 -3- 解锁 -箭头 A- 并拔出 -箭头 B- 机械电子单元上的电插头 -1- 和 -2-。
– 松开小导体电路板 -A- 上的螺栓 -1、2、3- 并拧出约 5 mm 。
– 完全拧下螺栓 -4- 和 -5-，将布线翻至一侧。
当心！有缺陷的接触连接可能会有危险。
导体电路板的接触弹簧是为一次性的套上而设计的。
不再允许使用一次性拔出的导体电路板。
– 拔出导体电路板 2，直到导体电路板的接触弹簧 -2- 露出阀门的接触舌簧 -1-。
– 完全拧下螺栓 -1、2、3-，取下导体电路板 2。
– 松开大导体电路板 -B- 上的螺栓 -1 - 5- 并拧出约 5 mm。
当心！有缺陷的接触连接可能会有危险。
导体电路板的接触弹簧是为一次性的套上而设计的。
不再允许使用一次性拔出的导体电路板。
– 拔出导体电路板 1，直到导体电路板的接触弹簧 -2- 露出阀门的接触舌簧 -1-。
– 完全拧下螺栓 -1 - 5-，取下导体电路板 1。
安装– 各将一个十字形的金属屑防护 -箭头- 套到阀门的接触舌簧上：1 - 子变速箱 1 中的阀门 3 -N435-2 - 子变速箱 2 中的阀门3 -N439-提示在至今为止尚未安装金属屑防护的变速箱内也安装金属屑防护。
– 各将一个直角形的金属屑防护 -箭头- 套到剩余阀门的接触舌簧上：1 - 子变速箱2 中的阀门 4 -N440-2 - 主压力阀门 -N472-3 - 子变速箱 1 中的阀门4 -N436-4 - 冷却油计量阀-N471-提示在至今为止尚未安装金属屑防护的变速箱内也安装金属屑防护。
09年奥迪Q5变速器维修手册
ATF 加注量
加注量双离合器变速箱 0B5 - ATF 制造商新加注约 7 至 7.5 l 1）
ATF 更换量约 6.7 l
更换周期→ ELSA 保养表
– 如有，则更换 ATF 可换式
滤清器2)
润滑油双离合器变速箱 0B5 的 ATF
→电子版配件目录
●1）制造商加注变速箱超过标准液位 0.5 升。
多加注 0.5 升
用于安装变速箱后加注空 ATF 冷却器。
●2)对于带 ATF 可换式滤清器的车辆，在更换 ATF 时也必须
更换 ATF 可换式滤清器→车锚。
当心！
变速箱有损坏危险。
♦双离合器变速箱 0B5 仅可以使用可作为备件购得的ATF。
♦注意配置→电子版配件目录。
♦其它类型的 ATF 或油会导致功能故障或变速箱失灵。
♦ATF 加注系统必须清洁，ATF 中不允许混入其它油！
♦→ Kapitel …检查 ATF 油位“
♦→ Kapitel …排出和加注 ATF“
对于带 ATF 可换式滤清器 -2-
的变速箱：
当心！变速箱有损坏危险。
更换 ATF 时每次都要更新 ATF 可换式
滤清器 -2-。
– 更换 ATF 可换式滤清器 → Kapitel 。
09年奥迪q5变速器维修手册
装置; 修理组：27; 蓄电池；断开/连接 蓄电池。 – 用废油盛接和抽吸装置 -V.A.G 1782从储液罐内抽出助力转向系统液压 油。
vw-wi://rl/A.zh-CN.A00.5Q50.07.wi::73088726.xml?xsl=3
– 旋出螺栓 -1-。
vw-wi://rl/A.zh-CN.A00.5Q50.07.wi::73088726.xml?xsl=3
2015-9-10
拆卸变速箱，带 2.0 l TFSI 发动机的汽车
当心！ 前排气管内的分离元件有损坏危险。 排气预导管内分离元件弯折不得超过 10°。 – 松开螺栓连接 -箭头- 并将夹紧套向后
拆卸变速箱，带 2.0 l TFSI 发动机的汽车
– 如图所示，将支撑工装 -10 - 222 A和适配接头 -10 - 222 A /3- 放到左侧 和右侧减震支柱罩上。
– 将丝杆 -10 - 222 A /11- 挂到发动机吊 耳上。
– 用丝杆略微预紧发动机。
Page 6 of 15
– 拆卸左侧和右侧前车轮。 – 拆下轮罩内的左右摆动半轴盖板 -1-。
vw-wi://rl/A.zh-CN.A00.5Q50.07.wi::73088726.xml?xsl=3
2015-9-10
拆卸变速箱，带 2.0 l TFSI 发动机的汽车
固定支架 -T10355-
Page 2 of 15
变速箱定位架 -T40173-
vw-wi://rl/A.zh-CN.A00.5Q50.07.wi::73088726.xml?xsl=3
09年奥迪q5变速器维修手册
11 - 轴密封环 用于驱动轴 更换 → 修理 - 双离合器变速箱; 修理组：35; 驱动轴; 更换驱动轴密封环
12 - 螺栓 拧紧力矩参见维修手册 “修理 - 7 档双离合器变速箱 0B5（S tronic）”: → 修理 - 双离合器变速 箱; 修理组：30; 离合器；装配一览 - 飞轮和双离合器
2015-9-10
装配一览 - 飞轮和双离合器
Page 2 of 2
30; 离合 器; 安装 双离合 器
3 - 螺栓 拧紧力矩和拧紧顺序 → 修理 - 双离合器变速箱; 修理组：30; 离合器; 装配一览 视制造状态而定有不同的型号，注意配置 → 电子版配件目录 拆卸 → 修理 - 双离合器变速箱; 修理组：30; 离合器; 拆卸双离合器 安装 → 修理 - 双离合器变速箱; 修理组：30; 离合器; 安装双离合器
2 - 离合器盖
视制造 状态而 定有不 同型 号，带 或者不 带止推 垫片 （→第 项）， 注意提 示和配 置→电 子版配 件目录
拆卸和 安装 → 修理 - 双离合 器变速 箱; 修理 组： 30; 离合 器; 拆卸 双离合 器和 → 修理 - 双离合 器变速 箱; 修理 组：
vw-wi://rl/A.zh-CN.A00.5Q50.07.wi::73088692.xml?xsl=3

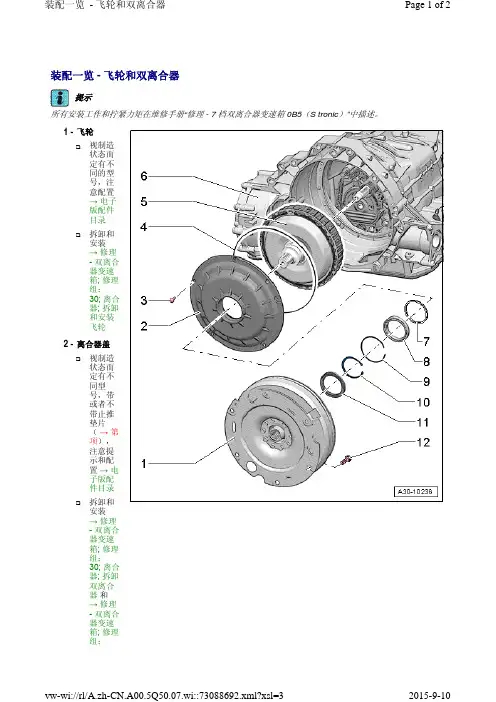

装配一览 - 飞轮和双离合器
Page 1 of 2
装配一览 - 飞轮和双离合器
提示
所有安装工作和拧紧力矩在维修手册“修理 - 7 档双离合器变速箱 0B5（S tronic）”中描述。
1 - 飞轮
视制造 状态而 定有不 同的型 号，注 意配置 → 电子 版配件 目录
变速箱维修手册
HW25505T变速器维修手册大同齿轮公司2011年8月目录目录 (2)第一章HW25505T系列变速器的拆装 (3)第一节HW25505T系列变速器的拆装的基本要求 (3)第二节变速箱拆装 (4)2.1从整车上拆卸变速箱总成 (4)2.2 变速箱总成的拆装 (4)2.3轴总成的拆装 (7)2.4后盖总成的分装 (10)2.5小盖总成的拆装 (11)2.6拨叉轴总成的装配 (12)第二章维修注意事项 (14)第三章常见故障及排除 (15)第四章维修工具 (16)第一节专用工具清单 (16)第二节通用工具清单 (16)第一章HW25505T系列变速器的拆装第一节HW25505T系列变速器的拆装的基本要求变速箱拆卸的基本要求如下：○1分解变速箱总成之前，必将变速箱外壳彻底清洗干净；○2变速箱的分解必须在一个清洁的地方进行，避免让灰尘或其它杂物进入变速箱内部，否则会加剧磨损和损坏轴承；○3拆卸轴承要使用专用工具，拆下的轴承要仔细的清洗；○4分解各个分总成时，要把所有零件按拆卸时的顺序放在干净的工作台上，避免零件丢失，又便于装配；○5拆卸卡簧应使用卡簧钳；○6在拆卸零件过程中，一定要注意施加在轴或壳体等零件上力量的大小，请勿野蛮操作，避免损坏零件，有些零件是禁止拆卸的，绝对禁止向正在运转的从动件施加外力。
⑦拆卸某些部件必须使用专用工具，使用专用工具时参考本维修手册及专用工具说明书。
变速箱装配过程中的基本要求：○1熟悉装配要求、所要装的零部件的外观形状，正常的零件装完后所处的位置，防止个别的不合格品的使用。
○2装配前做好零件自检，检查所要装的零件，保证表面的清洁及无明显制造缺陷，尤其重要结合面部不得有毛刺、磕碰伤等，如：油封的配合面及装配时的过渡面，齿轮齿面不得有明显磕碰等。
○3拿零件时要轻拿轻放，不得碰伤零件的表面、尤其是重要结合面。
○4装完零件后，零件表面如果被零铜锤等敲击，要把零件表面上残留的铜屑擦除干净，保证零件表面的清洁。
奥迪q5 变速箱故障灯点亮（故障码p0706）维修手册说明书
37 Gearbox malfunction message in cluster (DTC P0706 )37 13 18 2034863/2 October 16, 2013. Supersedes Technical Service Bulletin Group 37 number 13-10 dated July 31, 2013 for reasons listed below.Model(s) Year VIN Range Vehicle-Specific EquipmentA4 2013 A064356 - A129720 OAW transmissionA4 2013 N007193 - N012613 A5 Cab 2012 N015183 - N015305A5 Cab 2013 N001253 - N003856 A6 2012 N175080 - N178909 A62013N003139 - N043578ConditionREVISION HISTORY Revision Date Purpose2-Revised Service (Added ATF flush procedure) Revised Warranty (Added ATF flush procedure)16/31/2013Initial publication• Customer may report that the gearbox warning message is on.• DTC P0706 (driving mode sensor, implausible signal) is stored in the transmission control module (TCM), J217 (address 02).Technical BackgroundThere is a reaction between the TCM and the automatic transmission fluid (ATF) in vehicles within a specific VIN range.Production SolutionNot applicable.ServiceThe TCM must be replaced. Before the TCM is replaced, the ATF must be completely flushed, and the ATF test run executed twice, as described in the instructions that follow:Warning:There is a risk of damaging the transmission. Perform all the work exactly as described.1. Drain the ATF according to the instructions in Elsa >> Repair Manual >> Transmission >> ContinuouslyVariable Transmission Internal Components >> 37 Controls, Housing >> General Information >> ATF, Draining for ATF Flush.2. Fill the transmission with new ATF according to the instructions in Elsa >> Repair Manual >> Transmission >>Continuously Variable Transmission Internal Components >> 37 Controls, Housing >> General Information >> ATF, Filling for ATF Flush.3. Perform a test run for ATF flushing according to the instructions in Elsa >> Repair Manual >> Transmission >>Continuously Variable Transmission Internal Components >> 37 Controls, Housing >> Description andOperation >> ATF Flush, Performing a Test Run.4. Drain the ATF, again, according to the instructions in Elsa >> Repair Manual >> Transmission >> ContinuouslyVariable Transmission Internal Components >> 37 Controls, Housing >> General Information >> ATF, Draining for ATF Flush.5. Fill the transmission with new ATF, again, according to the instructions in Elsa >> Repair Manual >>Transmission >> Continuously Variable Transmission Internal Components >> 37 Controls, Housing >> General Information >> ATF, Filling for ATF Flush.6. Perform a test run for ATF flushing, again, according to the instructions in Elsa >> Repair Manual >>Transmission >> Continuously Variable Transmission Internal Components >> 37 Controls, Housing >> Description and Operation >> ATF Flush, Performing a Test Run.7. Drain the ATF according to the instructions in Elsa >> Repair Manual >> Transmission >> ContinuouslyVariable Transmission Internal Components >> 37 Controls, Housing >> General Information >> ATF, Draining for ATF Flush.8. Replace the TCM (J217) according to the instructions in Elsa >> Repair Manual >> Transmission >>Continuously Variable Transmission Internal Components >> 38 Gears, Hydraulic Controls >> Removal and Installation >> Transmission Control Module J217.9. Fill the transmission with new ATF according to the instructions in Elsa >> Repair Manual >> Transmission >>Continuously Variable Transmission >> 37 Controls, Housing >> General Information >> ATF, Draining or Filling after Repair.10. C heck and correct ATF level according to the instructions in Elsa >> Repair Manual >> Transmission >>Continuously Variable Transmission >> 37 Controls, Housing >> General Information >> ATF, Checking Level and Correcting.Note: The drained ATF must not be reused.11. T est drive to confirm proper operation after repairWarrantyClaim Type:Use applicable claim type. If vehicle is outside any warranty, this Technical Service Bulletin is informational only.Service Number:3730Damage Code:0040Labor Operations:For A6:3730 1900 220 TUTransmission control module remove + reinstallFor A4 and A5 Cabriolet:3730 1900 190 TUTransmission control module remove + reinstallReplace ATF 3702 5550 50 TUFlush ATF with test run 3702 1799 120 TU Diagnostic Time:GFF 0150 0000Time stated ondiagnosticprotocol(Max 60 TU) Road test prior to service procedure No allowance 0 TURoad test after service procedure 0121 0004 10 TUTechnical diagnosis at dealer’s discretion(Refer to Section 2.2.1.2 and Audi Warranty Online for DADP allowance details)Claim Comment:As per TSB #2034863/2All warranty claims submitted for payment must be in accordance with the Audi Warranty Policies and Procedures Manual. Claims are subject to review or audit by Audi Warranty.Required Parts and ToolsPart Number Part Description QuantityControl Unit For Automatic Transmission - Shiftless 1Order to VIN # in ETKAIllustration 927-0600AW 301 475 B Gasket 101T 927 213 A Gasket 1G 052516A2 Automatic Transmission Fluid 21Additional InformationAll parts and service references provided in this TSB (2034863) are subject to change and/or removal. Alwayscheck with your Parts Department and service manuals for the latest information.。
奥迪变速箱坏了有什么症状及维修过程
奥迪Q5搭载的是7速湿式双离合变速箱0B5，该款变速箱的结构可以理解为2个手动变速器合二为一的，发动机的动力会通过2个离合器来传递，其中一个离合器控制奇数挡部分（1, 3, 5, 7挡），另一个离合器则控制偶数挡部分（2, 4, 6、倒挡），工作原理和手动变速箱是相似的，都是齿轮结构，经常市区拥堵路段走走停停，离合器处于半联动状态容易烧片。
也是这款变速箱的通病,那么奥迪变速箱顿挫是最常见的问题吗?自动挡变速箱坏的前兆之顿挫故障很常见吗？这台奥迪Q5症状是无倒挡，低速顿挫，因为阀体磨损泄压，离合器内的摩擦片烧蚀引起的：拆解完油底壳拿掉油格，虚线标注部位是机电控制单元的阀体，它和模块，线板是一体的机电控制单元：变速箱一切操控和档位变化来自这一坨！阀体泄压会直接导致离合器内部摩擦片异常磨损，摩擦片出现磨损会磨下大量屑沫，屑沫溶于变速箱油中，进入阀体，导致阀道的磨损，这个过程就是一个恶性循环。
这个角度才看到模块，一般很少坏阀体是一整块铝，里面有很多圆柱形的柱塞不断移动来调节油路，柱塞和孔壁之间只有几个C的配合间隙，用久了阀道就会磨损，发生泄压，油压不足就会发生冲击和打滑，基本上90%的变速箱故障都和这里有关，当然我们维修变速箱的花费的很大一部分也是来自这里。
阀体内部磨损泄压导致的变速箱油压升降不稳定，故而D挡行驶产生顿挫感机电控制单元内部阀体的磨损会造成变速箱的系统油压不稳定，是导致双离合器摩擦片烧蚀磨损的根本原因，阀体可以通过一个再制造工艺流程修复后恢复到出厂设置K1,K2摩擦片烧蚀引起低速行驶顿挫，它的工作原理：变速箱电脑控制电磁阀，电磁阀控制油压进入阀体，阀体再把油打入离合器，实现离合器的换挡工作，阀体内部柱塞磨圆或者阀道磨损就会泄压，油压不够继而导致执行部分摩擦片打滑，时间久了摩片就烧了导致换挡顿挫一般的变速箱出问题比如顿挫都发生在低速，比较严重的高速也会有。
因为变速箱故障大多发生在换挡节点，八九十上百码了变速箱档位都换完，这个款奥迪双离合变速箱离合器和阀体还有线板故障率挺高的。
奥迪自动变速箱维修Q5常见故障
奥迪Q5变速箱故障，如何维修？新孚美变速箱维修连锁 2017-07-05 18:20最近来了辆2012年奥迪Q5，搭载2.0T涡轮增压发动机，匹配型号DL501（0B5）型7挡湿式双离合器变速箱。
都是双离合，用料和做工比大众的好很多。
新孚美修的相对较少。
车辆进厂照片车主来的时候说，车突然出现变速箱故障报警，提示“可以行驶请立即检查维修”。
故障现象如下：1、挂挡冲击2、没有倒挡3、换挡冲击4、油门加不起来故障诊断车辆到孚美，先连接奥迪专用诊断仪进行故障测试，读出故障码：“P174F00 子变速箱2中的阀4电气故障”，不能删除，属于硬性故障码。
读完故障后，进一步了试车，解了车辆故障。
看故障现象是否车主故障描述是否一致。
意外发现倒挡功能失效，其他奇数挡位也全部失效(1、3、5、7挡)。
仪表板故障信息由于变速箱已经启动了故障运行模式，因此会出现车主所描述现象。
分析故障码接下来对故障码“P174F00子变速箱1中的阀2电气故障”进行分析，子变速箱1是指偶数挡变速箱，阀2指的是奇数挡变速箱中的N471电磁阀，它是奇数挡变速箱中的主油压电磁阀，参与离合器压力的调节，有着非常重要的作用。
Q5电路图当控制单元记录该电磁阀电气故障的故障码时，就会启动应急模式，因此K1离合器被关闭，也因此导致整个偶数挡变速箱处于瘫痪状态。
故障诊断接下来就可以通过测量手段来判断故障原因。
拆下整个J743机电控制单元总成，测量电磁阀线圈子阻值，N471电磁阀本身线圈阻值在5.8～6.8Ω，属于正常。
这基本说明电磁阀本身应该是没有问题。
拆下的阀板电脑再测量电磁阀阀板排线，断开控制单元14针脚插头，找到对应N471电磁阀的1号和2号端子进行阻值测量，结陬阻值是无穷大。
结果2号端子线路是断路状态，这样故障原因也就确定了。
双离合盘经观察DCTF间滑油品质中没有大颗粒，也没有严重污染和变质，可以判定变速箱机械方面存在故障的可能性不大，直接更换了全新的电磁阀线板和DCTF润滑油。
