自动化系统设计流程极其应用
化工流程工业中的自动化进程
目标
实现生产过程的全面自动化，提高生产效率，降低成 本，提高产品质量和稳定性，减少环境污染。
项目实施过程及遇到的问题与解决方案
实施过程
1. 调研：对现有生产线进行全面评估，了解存在 的问题和改进点。
3. 管理问题：自动化改造过程中，管理制度不完 善，导致工作混乱。解决方案：建立完善的项目 管理和运行维护管理制度，确保改造过程的顺利 进行和设备的稳定运行。
项目成果与效益分析
项目成果
经过自动化改造后，该化工厂的生产效率提高了30%， 能源消耗降低了25%，产品质量得到了显著提升，同时 减少了环境污染。
在中国，化工流程工业的发展 也取得了长足的进步，成为国 民经济的重要支柱之一。
化工流程工业中的自动化需求
由于化工流程工业的高复杂性、高危险性、高能性等特点， 自动化需求非常强烈。
自动化技术的应用可以提高生产效率、降低成本、保障安全 、提高产品质量等方面具有重要作用。
02
自动化技术及其在化工流 程工业中的应用
监控等功能。
PLC编程语言
PLC编程语言包括Ladder Logic 、Structured Text、Function Block Diagram等，用于编写控
制逻辑程序。
工业机器人
01
02
03
工业机器人
工业机器人是一种能够自 动执行一系列动作的机械 设备，用于实现化工流程 工业中的自动化生产。
工业机器人应用
工业机器人在化工流程工 业中广泛应用于物料搬运 、涂装、焊接和装配等领 域。
工业自动化中的机器人操作流程设计与优化
工业自动化中的机器人操作流程设计与优化随着科技的发展，工业自动化成为现代工业领域的重要组成部分。
在工业自动化中，机器人被广泛应用于生产线上的各个环节，从而提高了生产效率、降低了劳动强度，保障了产品质量。
然而，机器人的操作流程设计与优化对于实现高效、安全、精准的生产过程至关重要。
机器人操作流程设计包括以下几个方面：1. 任务分析与规划：首先需要对机器人要完成的任务进行分析与规划。
这包括对生产线上各工序的任务进行分解，确定机器人需要完成的具体操作，以及确定操作顺序和任务优先级。
2. 动作规划与路径规划：机器人在执行任务时，需要根据任务要求规划其运动轨迹。
动作规划涉及机器人的姿态控制、末端执行器的位置控制等方面；路径规划则是确定机器人运动轨迹中各个关节的运动轨迹，以避免碰撞和提高运动效率。
3. 传感器与视觉系统的应用：机器人操作过程中，通过传感器和视觉系统可以获取环境信息，从而实现对目标物体的感知、识别和定位。
例如，通过激光传感器检测障碍物，利用视觉系统识别产品的尺寸和特征等。
传感器与视觉系统的应用可以提高机器人的精度、灵活性和安全性。
4. 状态监测与故障诊断：在机器人操作过程中，需要对其状态进行监测和诊断，以及对可能出现的故障进行预测和处理。
这可以通过传感器获取机器人关节角度、电机转速等信息，并进行实时监测和数据分析。
一旦发现异常情况，及时进行故障诊断和处理，以确保机器人的正常运行。
5. 人机交互与安全措施：在机器人操作过程中，设计良好的人机交互界面可以方便操作人员与机器人进行交互和控制，从而提高操作的效率和准确性。
另外，应考虑设置机器人的安全保护措施，如安全光幕、急停按钮等，以确保人员在接触机器人时的安全性。
针对机器人操作流程的优化，以下几点值得注意：1. 任务并行与任务调度：通过合理规划机器人的操作流程，可以实现多个任务的并行执行。
例如，在生产线上，针对不同产品的加工任务，可以同时调度多个机器人并行操作，以提高生产效率。
非标自动化设计流程
非标自动化设计流程引言：随着制造业的发展，非标自动化设备的需求日益增长。
非标自动化设计流程的规范化和标准化对于提高设备设计效率、降低成本以及保证质量都具有重要意义。
本文将介绍非标自动化设计流程的五个主要部分，包括需求分析、概念设计、详细设计、制造和测试、交付与维护。
一、需求分析：1.1 确定设备的基本需求：包括设备的功能、性能指标、工作环境等。
1.2 收集用户需求：与用户进行沟通，了解用户对设备的期望和要求。
1.3 分析需求并制定规范：将用户需求转化为可执行的技术规范，明确设计目标。
二、概念设计：2.1 创意生成：通过头脑风暴、专家咨询等方式，生成多种可能的设计方案。
2.2 评估和筛选：对各个设计方案进行评估，选择最优方案。
2.3 初步设计：对选定的设计方案进行初步细化，包括结构设计、功能模块划分等。
三、详细设计：3.1 详细设计方案：对初步设计方案进行详细细化，包括具体的零部件设计、控制系统设计等。
3.2 材料选型和采购：根据设计方案确定所需材料，并进行采购。
3.3 系统集成和测试：将各个零部件进行组装，进行系统集成和测试，验证设计的可行性和性能。
四、制造和测试：4.1 制造设备：根据详细设计方案进行设备的制造。
4.2 质量控制：在制造过程中进行质量控制，确保设备的质量。
4.3 设备测试和调试：对制造完成的设备进行测试和调试，确保设备的功能和性能达到设计要求。
五、交付与维护：5.1 设备交付：将制造完成的设备交付给用户，并进行现场安装和调试。
5.2 培训和技术支持：为用户提供设备的培训和技术支持，确保用户能够正确使用设备。
5.3 维护和升级：定期对设备进行维护和升级，保证设备的正常运行和性能优化。
总结：非标自动化设计流程包括需求分析、概念设计、详细设计、制造和测试、交付与维护五个主要部分。
通过规范化和标准化的设计流程，可以提高设备设计效率、降低成本，并保证设备的质量和性能。
在实际应用中，设计人员需要根据具体项目的需求和要求，灵活应用设计流程，以满足用户的需求。
自动化电气设计
自动化电气设计自动化电气设计是现代电气工程领域中的关键环节之一。
随着科技的不断进步和工业自动化程度的提高，自动化电气设计在各个行业中的应用也越来越广泛。
本文将从自动化电气设计的概述、设计流程、关键技术和发展趋势等方面展开论述。
一、概述自动化电气设计是指利用电气控制技术和自动化设备，针对特定的工业过程或系统进行设计、安装和调试的过程。
它的目标是实现对各种运动、操作、监测和控制过程的自动化和智能化。
二、设计流程自动化电气设计的流程通常包括需求分析、系统规划、硬件选型、软件编程、系统测试和调试等环节。
1. 需求分析在这一阶段，设计师需要和客户充分沟通，明确客户的需求和系统的功能要求。
通过调研和分析，确定设计的目标和范围。
2. 系统规划根据需求分析的结果，设计师开始进行系统规划。
包括确定整个系统的拓扑结构、各个电气设备的布置，并制定相应的控制策略和安全防护措施等。
3. 硬件选型根据系统规划的要求，设计师需选择合适的电气设备，包括传感器、执行器、控制器、开关和配电装置等。
必须考虑设备的性能、可靠性和适用性等因素。
4. 软件编程在硬件选型完成后，设计师需要进行软件编程工作，编写控制逻辑和算法，实现自动化控制和监测功能。
选择合适的编程语言和开发工具非常重要。
5. 系统测试和调试完成软件编程后，需要对整个系统进行测试和调试。
通过模拟实际运行环境，验证设计的正确性和可行性。
测试包括功能测试、性能测试和安全测试等。
三、关键技术自动化电气设计涉及到很多关键技术，在以下几个方面尤为重要：1. 电气控制技术电气控制技术是自动化电气设计的核心。
它包括PLC（可编程逻辑控制器）和DCS（分散式控制系统）等常用的控制器的应用，以及相关的控制算法和控制策略的设计。
2. 通信技术在自动化电气设计中，各个设备之间需要进行数据的传输和通信。
常用的通信技术包括以太网、Modbus、Profibus和CAN等。
设计师需要根据具体需求选择合适的通信方式。
机械工程中的自动化装配系统设计
机械工程中的自动化装配系统设计导语：随着科技的发展和社会的进步，自动化技术在机械工程领域的应用越来越广泛。
自动化装配系统是其中的一种典型应用，它能够提高工作效率、降低成本、减少人力资源的浪费。
本文将探讨机械工程中自动化装配系统的设计方法及其重要性，以及所应用的具体技术和发展趋势。
一、自动化装配系统的定义与功能自动化装配系统是通过机电一体化、自动化控制、计算机应用等技术手段来替代传统的人工装配，实现产品的自动组装。
它能够按照预定的工艺要求，将零部件快速、准确地组装成完整的产品。
自动化装配系统具有以下几项重要功能：1. 快速高效：自动化装配系统能够以更快的速度完成装配任务，大大缩短了生产周期。
2. 精确度高：通过精确的控制，自动化装配系统能够在微米级别的误差范围内实现精确的装配。
3. 减少人力资源浪费：相比传统的人工装配，自动化装配系统可以大幅度减少人力资源的使用，节省了人力成本。
4. 降低装配成本：自动化装配系统可以通过优化装配工艺，减少因工人操作不当而带来的不合格品率，降低了生产成本。
二、自动化装配系统的设计方法自动化装配系统的设计涉及到多个环节，包括装配工艺设计、装配线平衡设计、机械结构设计、控制系统设计等。
1. 装配工艺设计：装配工艺设计是自动化装配系统设计的起点，它需要考虑到产品的装配顺序、姿态要求、零部件的配送方式等因素。
在这一环节中，需要进行工艺分析和工艺优化，确定合理的装配步骤。
2. 装配线平衡设计：装配线平衡设计是为了确保整个装配线的流程平衡，避免出现工序间的瓶颈和资源浪费。
通过流程分析和时间测算，确定每个工序的时间要求，合理安排工人和机器的配备。
3. 机械结构设计：机械结构设计是自动化装配系统设计的核心，涉及到设备的结构设计、传动方式选择、工作空间布局等。
机械结构设计需要考虑到装配零部件的特点和要求，确保系统的稳定性和精确度。
4. 控制系统设计：控制系统设计是自动化装配系统的命脉，它需要根据装配工艺和机械结构的特点，选择合适的控制方式，并进行系统的编程和调试。

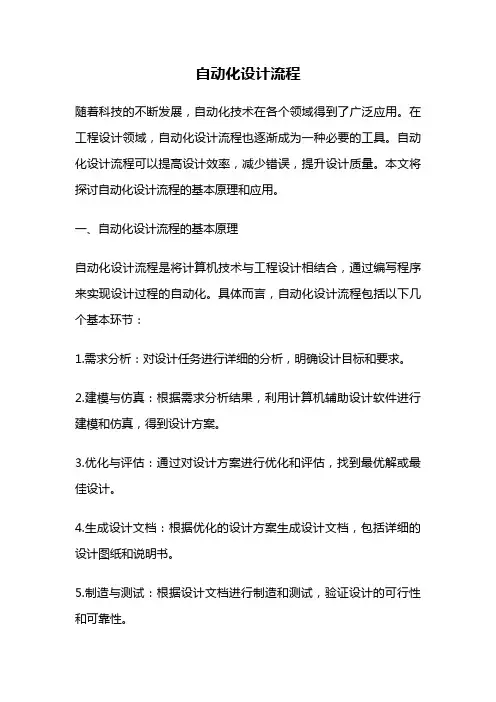

自动化设计流程
自动化设计流程随着科技的不断发展，自动化技术在各个领域得到了广泛应用。
在工程设计领域，自动化设计流程也逐渐成为一种必要的工具。
自动化设计流程可以提高设计效率，减少错误，提升设计质量。
本文将探讨自动化设计流程的基本原理和应用。
一、自动化设计流程的基本原理自动化设计流程是将计算机技术与工程设计相结合，通过编写程序来实现设计过程的自动化。
具体而言，自动化设计流程包括以下几个基本环节：1.需求分析：对设计任务进行详细的分析，明确设计目标和要求。
2.建模与仿真：根据需求分析结果，利用计算机辅助设计软件进行建模和仿真，得到设计方案。
3.优化与评估：通过对设计方案进行优化和评估，找到最优解或最佳设计。
4.生成设计文档：根据优化的设计方案生成设计文档，包括详细的设计图纸和说明书。
5.制造与测试：根据设计文档进行制造和测试，验证设计的可行性和可靠性。
以上环节可以根据具体的设计任务进行调整和扩展，但基本原理是相通的。
通过自动化设计流程，设计师可以将繁琐的设计过程交给计算机完成，从而节省时间和精力，提高设计效率和准确性。
二、自动化设计流程的应用自动化设计流程在各个工程领域都有广泛的应用，下面以工业控制系统的设计为例来说明其应用过程。
1.需求分析：首先，设计师需要与客户充分沟通，了解客户的需求和要求。
然后，对系统进行详细的分析，包括功能需求、性能要求、安全要求等。
2.建模与仿真：根据需求分析的结果，设计师利用专业的设计软件进行系统建模和仿真。
通过建模和仿真，可以直观地展示系统的功能和性能。
3.优化与评估：利用优化算法和评估模型，对系统进行优化和评估。
通过多次迭代，找到最优的系统配置和参数。
4.生成设计文档：根据优化的结果，生成详细的设计文档。
设计文档包括系统框图、电气图、控制流程图等，用于指导后续的制造和测试工作。
5.制造与测试：根据设计文档进行系统的制造和测试。
制造过程可以采用自动化生产线，提高制造效率和一致性。
测试过程可以利用模拟器和设备测试平台，验证系统的功能和性能。
自动化工程设计及其应用
自动化工程设计及其应用随着科技的发展和工业化的不断推进，自动化工程设计逐渐成为了现代工业生产的重要组成部分。
无人自动化工厂、机器人操作、自动化流水线等技术应用在现代社会的工业制造中越发普遍，很大程度上改变了传统制造模式，提高了生产效率，降低了生产成本。
一、自动化工程设计的基本概念自动化工程设计，是指为了实现某些特定生产过程的自动化，利用现代自动化技术手段，对整个生产过程进行系统化、规范化、科学化的设计。
主要包括以下方面：1.自动化控制理论及系统设计：包括控制理论、控制系统设计、感知元件设计等方面。
2.机电一体化：是将电控技术和机械技术有机结合起来的系统设计，包括机械设计、电控设计、驱动设计等方面。
3.自动化监控与信息处理：主要包括自动化监控设计、信息处理、信号处理、数据采集、分析及处理等方面。
4.自动化工程实现：是将自动化工程设计方案落实到现实中去的实施过程，该过程包括系统测试、调试、完善及维护等方面。
二、自动化工程设计的应用自动化工程设计的应用已经覆盖到了许多领域：1.工业制造领域：在各种工厂中，自动化控制系统已经成为生产流程的重要组成部分。
一些生产任务需要完成高效、精确的操作，自动化控制系统可以有效降低操作误差率及生产周期，提高生产效率。
一些传统的生产行业，如钢铁、石化等行业都已开始实现自动化生产。
2.交通运输领域：随着人们生活水平的提高，对于交通安全、高效、便捷的要求越来越高。
将自动化技术应用于交通系统中可以有效避免交通事故，减少交通拥堵，提高交通运输效率。
3.医疗保健领域：医学成像、手术机器人等一系列自动化技术的应用，提高了医疗保健的效率和准确性，对于医疗服务的质量和安全起到了积极的推动作用。
三、自动化工程设计的未来发展未来，自动化工程设计的发展将呈现以下几个趋势：1.智慧型自动化设计：智能化、信息化、网络化、数字化、智慧化将是自动化工程设计未来发展的方向。
2.虚拟现实技术在自动化设计中的应用：随着虚拟现实技术的发展，可以在虚拟环境中对自动化控制系统进行设计、测试、优化。
工艺流程的自动化控制系统设计
工艺流程的自动化控制系统设计随着科技的发展和社会的进步，工业生产过程中越来越多的工艺开始采用自动化控制系统。
自动化控制系统的设计对于提高工艺流程的效率、降低人工成本和实现质量稳定具有重要意义。
本文将探讨工艺流程自动化控制系统设计的相关内容。
一、引言工艺流程自动化控制系统是通过传感器、执行器和控制器等组件，对工业生产过程进行监测、调节和控制的系统。
它能够精确地控制工艺参数，使生产过程更加稳定和高效。
二、自动化控制系统的组成工艺流程自动化控制系统主要由以下几个部分组成：1. 传感器：用于感知工艺流程的各种参数，如温度、压力、流量等。
传感器采集到的数据将作为系统的输入，为后续的控制提供准确的参考。
2. 执行器：根据控制指令，调节工艺流程中的各个执行部件，如阀门、电机等。
执行器能够快速、准确地响应控制信号，实现工艺参数的调节。
3. 控制器：根据传感器采集到的数据和预设的控制算法，生成相应的控制指令，发送给执行器。
控制器是自动化控制系统的核心部分，能够实现对工艺流程的精确控制。
4. 通信网络：用于传输控制指令和传感器采集到的数据。
通信网络可以是有线的，也可以是无线的，能够实现快速、可靠的数据传输。
三、工艺流程自动化控制系统的设计要点在设计工艺流程自动化控制系统时，需要考虑以下几个要点：1. 系统可靠性：工艺流程自动化控制系统是工业生产过程中的关键环节，因此系统的可靠性是设计的首要考虑因素。
采用高质量的传感器、执行器和控制器，确保系统的稳定性和可靠性。
2. 系统精度：工艺流程中的参数可能存在一定的测量误差，因此在设计自动化控制系统时，需要考虑并纠正这些误差，以提高系统的测量精度。
3. 系统响应速度：工业生产过程中，往往需要对参数进行实时监测和调节，因此自动化控制系统的响应速度非常重要。
采用高速通信网络和快速执行器，保证系统能够及时响应和调节。
4. 系统安全性：工艺流程自动化控制系统需要具备一定的安全性，以防止外部干扰或突发事件对生产过程的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自动化控制系统设计流程
1、控制系统基本设计
1）对控制系统的控制要求、控制目标、 控制方法做全面分析，提出适合该项目 的控制策略，确定控制系统的基本结构， 例如是二级系 统还是三级系统； 2）主控制系统硬件框架确定，PLC或 DCS系统；
自动化控制系统设计流程
2、控制系统功能规格书
1）系统控制功能的详细划分； 2）系统控制功能实现的策略，例如
自动化控制系统设计基本原则
2、节约控制系统的成本
在满足控制要求的前提下，系统设计一方面要不断 地扩大工程效益，另一方面也要尽量降低工程成本。这 就要求设计者不仅应该使控制系统简单、经济，而且要 使控制系统的使用和维护成本尽可能低，不宜盲目追求 过高的质量和技术指标。
采用简约的设计模式、先进的设计理念，优化硬件 选型，在满足控制要求的前提下，系统设计尽可能简单， 设计方案在满足工艺和设备运转要求的前提下，以尽量 降低工程的投资、有效控制运行成本、获得最好的价格 性能比为目标。
逻辑联锁功能 和模拟调节功能的 分析，控制算法的选用等； 3）主控系统的选型和每个控制区域 I/O点数的确认。
自动化控制系统设计流程
3、控制系统详细设计
根据被控对象的控制功能规格书的要求， 完成系统的详细设计。
1）系统硬件设计
a. 主控系统硬件配置和选型 CPU、I/O模板、通讯模板、通讯 网络结构（工业以太网、现场总线 等）
操作台台面器件布置、操作台内设 备布置、安装方式、接线方式等。
自动化控制系统设计流程
典型控制系统结构图
企业信息网络 操作站
工业以太网
工程师站
现场总线功能块组态
设备站
PLC
DP - 总线
DP-总线
PLC
ES站
FFB
其他总线
自动化控制系统设计流程
3）控制系统软件设计、编程
自动化控制系统设计流程
e. 检测设备配置和选型
常规检测仪表：温度、压力、流 量、 位移、厚度、浓度等；
智能检测仪表：带数据处理功能、 通讯功能的仪表。
2）控制系统硬件成套
自动化控制系统设计流程
a. 控制站的设计：
控制站内设备布置、安装方式、接 线方式等；
自动化控制系统设计流程
b. 操作台的设计：
自动化系统设计流程及其应用
赵国新
北京石油化工学院
一、自动化系统设计基本原则 二、自动化控制系统设计流程 三、系统应用实例
一、自动化控制系统设计基本原则
1、满足控制对象的控制要求
充分发挥系统的功能，最大限度地满足 被控对象的控制要求，是设计自动化控制系统 的首要前提，这也是设计中最重要的一条原则。 这就要求工程设计人员深入现场进行调查研究， 收集控制现场的资料，收集相关先进的国内、 国外资料，同时要注意和现场的工程管理人员、 工程技术人员、现场操作人员紧密配合，拟定 控制方案，共同解决设计中的重点问题和疑难 问题。
自动化控制系统设计流程
b. 计算机系统配置和选型
工业控制用计算机、服务器、 工业现场用交换机、打印机和网 络设备等。
自动化控制系统设计流程
c. 传动系统硬件选型和配置
调速电机：变频器、整流单元、 开关、接触器等；
非调速电机：软启动器、开关、 接触器等；
d. 低压电气辅助系统选型和配置
按钮、开关、指示灯、继电器、 端子等。
b.系统监控画面设计、编程
工业过程控制的操作、监视主要在 计算机的显示器上进行，因此要把控制 对象的信息显示在计算机的终端上，以 便操作人员对系统进行操作、监控。过 程控制监控画面主要包括以下几类：
自动化控制系统设计流程
主要监控画面分类
工业过程控制主要使用以下画面 总貌监视画面：
模拟显示工业生产的工艺流程，监视整个工艺流程的 运行状况； 操作画面： 根据工业生产的要求，在画面上直接操作现场设备；， 控制画面： 控制工艺流程，使系统稳定运行，如切换调节回路的
2.选择一种适合热风炉控制要求的系统作为该项 目的主控系统；
3.完成控制系统的硬件设计和软件实现； 4.完成该控制系统现场应用。
系统应用实例
1、控制系统基本设计
根据热风炉控制系统的特点和控制要求， 即通过燃烧煤气连续不断地向高炉鼓入温度恒 定的热风，系统以逻辑控制为主，模拟调节控 制为辅的特点，控制系统选用西门子的S7300 PLC作为主控系统，控制系统采用二级结 构。
控制方式（手动/自动的切换）；
自动化控制系统设计流程
报警画面： 重要生产环节的报警记录和提示；
实时趋势曲线： 记录重要参数的实时变化趋势；
历史趋势曲线： 记录重要数据的历史变化趋势。
三、系统应用实例
热风炉自动控制系统
系统应用实例
控制总论
1.对热风炉控制系统的控制要求、控制目标、控 制方法做全面分析，提出了适合该项目的控制 策略和系统结构；
自动化控制系统设计基本原则
3、系统操作、运行方便、安全
保证控制系统能够长期安全、可靠、稳定 运行，是设计控制系统的重要原则之一。这就要 求设计者在系统设计、元器件选择、软件编程上 要全面考虑，以确保控制系统运行安全可靠，操 作灵活方便，维护简单易行。
二、自动化控制系统设计流程
1、控制系统基本设计 2、控制系统功能规格书 3、控制系统详细设计
系统应用实例
2、控制系统功能规格书
1）系统控制功能的详细划分
对热风炉的工艺过程和控制要求做出具体 分析，设计出符合热风炉控制要求的控制模式， 包括以下内容： 热风炉燃烧控制 热风炉送风控制 热风炉数据收集处理
系统应用实例
2） 系统控制功能实现的策略
热风炉燃烧控制
热风炉进入燃烧期之前，首先要根据工艺 要求打开和关闭相关的阀门，确保热风炉安全 进入燃烧状态，通常各个阀门开关动作逻辑顺 序如下：关冷风阀——关热风阀——开废气 阀——延时若干秒——开烟道阀——关废气 阀——开燃烧阀——开煤气切断阀——开助燃 空气阀。进入燃烧状态后，系统主要通过调节 煤气流量控制热风炉内温度。
控制系统软件设计编程包括二部分：
实时控制程序设计、编程 系统监控画面设计、编程
自动化控制系统设计流程
a. 实时控制程序设计、编程
依据控制系统功能规格书的要求和被 控对象的I/O物理地址分配格式，使用 主控系统的编程软件，对控制系统进行 组态、编程，实现功能规格书要求的控 制功能。
自动化控制系统设计流程
