分层解码器与保护器
ZHUAN 珠安楼宇防盗对讲系统 使用说明
ZHUAN 珠安楼宇防盗对讲系统使用说明
免提室内分机密码修改 室内分机按“免提”键，在门口主机输入，“－房号－旧密码－新密码－”，设置成功后,然后室内分
机按免提键“POWER”指示灯熄。 壁挂室内分机密码设置
拿起住户室内分机的话筒（摘机），在门口主机上输入“—房号—旧密码—新密码—”，设置成功后， 挂上室内分机话筒；（注：旧密码出厂时为“0000”）
ZA-988R
安装尺寸 （长*宽*高）250*135*57
ZA-988FB 可视分层解码器 功能特点：
每台分层解码器可连接四台室内分机 音频、视频放大与隔离 电源和信号短路保护 可随意编号 供电为：12V、18V
ZA-988F 可视分层解码器 功能特点：
每台分层解码器可连接四台室内分机 具有音频、视频放大与隔离 电源和信号短路保护 可随意编号 输入：AC220V 输出：12.5V
第 4 页 共 25 页
PDF 文件使用 "pdfFactory Pro" 试用版本创建
ZHUAN 珠安楼宇防盗对讲系统使用说明
五、主要配件的功能特点及技术参数 ZA-988FB
安装尺寸 （长*宽*高）170*110*40
ZA-988F
安装尺寸 （长*宽*高）250*135*45
例如：201 房设置开锁密码为 86012，操作为：拿起住户室内分机的话筒（摘机），在门口主机输入－ 201－0000－86012－，设置成功后，挂上室内分机话筒。 壁挂室内分机密码修改
拿起住户室内分机的话筒（摘机），在门口主机输入，“－房号－旧密码－新密码－”，设置成功后， 挂上室内分机话筒。
说明：修改开锁密码时要求按“免提”键或提起室内机的话筒，是为了提高密码修改的安全性，避 免别人窃取密码随意更改。另外，输入旧号码时门口机不会显示数字，而以“－”代替。 使用开锁密码
可视对讲系统简介与常用名词解释
一、楼宇对讲是什么答：楼宇对讲、可视门铃、可视对讲、对讲门铃等几个词语，都是同一个意思，既指一套访客对讲管理系统！很多的终端客户只知门铃、可视门铃或可视对讲，而不知楼宇对讲为何物甚至部份监控工程人员也不太明，让人郁闷！楼宇对讲就是一套访客管理系统，严格的来说，他是一套包含软件、硬件及售后服务的人性化管理访客操作系统！二、楼宇可视对讲系统一般由哪些设备组成楼宇可视对讲系统一般主要有以下设备组成：A、单元主机：也叫门口主机、门口机、梯口机，或简称主机等。
作用是供访客、用户输入欲访问的房号、密码；是楼宇对讲系统中的前端公用设备，可以供访客、用户、管理员等与该单元内用户通话对讲；也可供用户、管理员输入密码，实现密码开锁；单元主机可以增配内置、外置ID/IC卡门禁模块，从而供用户刷卡开锁；一般分为：非可视、黑白可视、彩色可视，也可以分为LED显示、LCD显示等；）B、楼层平台：也叫楼层保护器、楼层解码器、楼层分线器、配线盒等。
但是楼层保护器与楼层解码器是有差别的，楼层解码器在具有楼层保护器的所有功能外，还能为系统的用户终端（室内分机）设备解码，这样系统的用户终端设备的成本就有所降低，大部份的生产企业采用此法降低生产成本！楼层解码器是系统中不可省略的设备！楼宇保护器一般不具有解码功能，在“标准GA/T 72-2005”的相关规定中，就对28个用户以下的对讲系统没有强制要求，允许根据用户情况省略。
部份生产企业、经销商、工程商在部份工程中省略了楼层保护器，以降低工程成本。
不用楼层保护器的优点是：降低了工程成本，加快了安装速度；不用楼层保护器的缺点是：用户终端设备没有楼层保护器的隔离保护功能，常常是一户问题，全系统瘫痪，故障率高，也增加了售后维护、检修的难度，缩短了楼宇对讲系统的使用寿命！根据本人的经验认为，使用楼层平台（保护器或楼层解码器）的工程综合成本与不使用楼层平台的综合成本差不多！不使用楼平台是短期见利，长期亏损，使用楼层平台为长期见益，短期存在成本大的困难！使用楼层平台是有益用户的！建议客户们全部使用楼层平台隔离保护楼宇对讲入户设端设备！一般分为：楼层解码器、楼层保护器、视频分配放大器三种。
视频解码器 用户手册说明书
视频解码器用户手册资料版本：V1.04感谢您购买我们的产品。
使用时若遇到任何问题，请您及时和经销商联系。
声明注意：本产品的默认密码仅供首次登录使用，为保证安全，请您确保在首次登录后修改默认密码。
强烈建议您将密码设置为强密码，字符不小于9位。
•本手册中的产品外观图仅供参考，请以实物为准。
•截取的界面图仅当说明示例，各版本界面存在差异，请以实际界面为准。
•本手册能作为多个型号产品的使用指导，但不一一列举每个产品的使用情况，请您根据实际产品自行对照。
•本公司保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利，但并不确保手册内容完全没有错误。
•由于物理环境等不确定因素，部分数据的实际值可能与手册中提供的参考值存在偏差，如有任何疑问或争议，请以本公司最终解释为准。
•您使用产品过程中，请遵守本手册操作说明。
对于未按说明而引起的问题，我司恕不负责，感谢您的配合。
安全须知负责安装和日常维护本设备的人员必须具备安全操作基本技能。
在操作本设备前，请务必认真阅读和执行产品手册规定的安全规范。
•此为A级产品，在生活环境中，该产品可能会造成无线电干扰。
在这种情况下，可能需要用户对其干扰采取切实可行的措施。
•请确保设备安装平稳可靠，周围通风良好，设备在工作时必须确保通风口的畅通。
•使设备工作在允许的温度及湿度范围内，避免置于潮湿，多尘，极热，极冷，强电磁辐射、震动等场所。
•请确保环境电压稳定并符合设备供电要求，设备仅可在额定输入输出范围内使用，满足防雷要求，并良好接地。
•请保护电源软线免受踩踏或挤压，特别是在插头、电源插座和从装置引出的接点处。
•安装完成后请检查正确性，以免通电时由于连接错误造成人体伤害和设备部件损坏！•请勿自行拆开设备机箱盖上的防拆封条。
若您要拆封，请先与本公司当地代理商联系；否则，若擅自操作导致设备无法维护，本公司将不承担由此引起的所有后果，感谢您的配合！•异常断电会造成设备硬盘损坏或功能异常，若需对设备关机，请严格按手册说明进行操作。

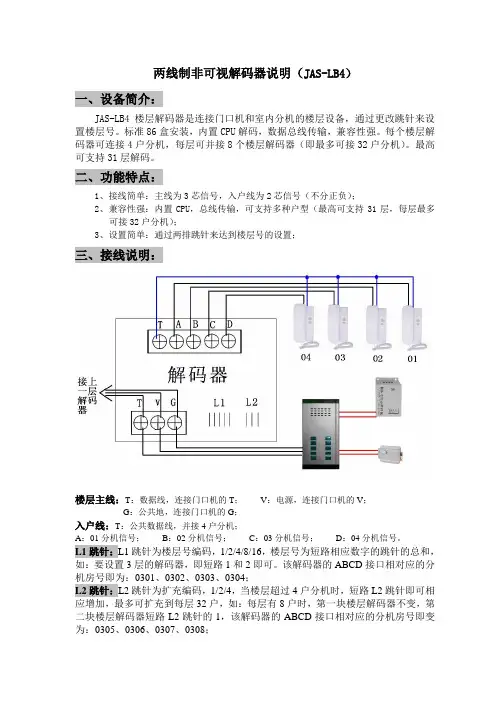

捷安视两线制非可视楼层解码器说明(JAS-L4)
两线制非可视解码器说明（JAS-LB4）
一、设备简介：
JAS-LB4楼层解码器是连接门口机和室内分机的楼层设备，通过更改跳针来设置楼层号。
标准86盒安装，内置CPU解码，数据总线传输，兼容性强。
每个楼层解码器可连接4户分机，每层可并接8个楼层解码器（即最多可接32户分机）。
最高可支持31层解码。
二、功能特点：
1、接线简单：主线为3芯信号，入户线为2芯信号（不分正负）；
2、兼容性强：内置CPU，总线传输，可支持多种户型（最高可支持31层，每层最多
可接32户分机）；
3、设置简单：通过两排跳针来达到楼层号的设置；
三、接线说明：
楼层主线：T：数据线，连接门口机的T；V：电源，连接门口机的V；
G：公共地，连接门口机的G；
入户线：T：公共数据线，并接4户分机；
A：01分机信号；B：02分机信号；C：03分机信号；D：04分机信号。
L1跳针：L1跳针为楼层号编码，1/2/4/8/16，楼层号为短路相应数字的跳针的总和，如：要设置3层的解码器，即短路1和2即可。
该解码器的ABCD接口相对应的分机房号即为：0301、0302、0303、0304；
L2跳针：L2跳针为扩充编码，1/2/4，当楼层超过4户分机时，短路L2跳针即可相应增加，最多可扩充到每层32户，如：每层有8户时，第一块楼层解码器不变，第二块楼层解码器短路L2跳针的1，该解码器的ABCD接口相对应的分机房号即变为：0305、0306、0307、0308；。
解码器安全操作保养规定
解码器安全操作保养规定概述解码器是一种重要的视频监控设备，它可以将数字信号解码成可视图像，广泛应用于各种场所。
然而，若使用不当或不规范操作，解码器也有可能引发安全风险或设备故障。
为了保证解码器的正常运行和用户的安全，本文将介绍解码器的安全操作和保养规定。
操作安全电源接线在使用解码器前，务必确保电源接线正确无误。
一般情况下，解码器应使用专门的电源线，并且接法必须符合国家标准。
在接线过程中，应使用绝缘工具，并确保电源绝缘良好。
接线完成后，应对接口是否稳固进行检查，避免松动或插针不良等情况。
进风口清理维护解码器应注意保持其加热效果，进风口是解码器进行散热的部位。
当发现进风口被异物堵塞时，应首先断电，并使用尘笤、湿巾或吸尘器等器具进行清理。
解码器内部应保持清洁干燥，不得存放其他物品。
设定密码解码器在使用前，应设置好管理密码和操作员密码，避免被未授权人员篡改或操作。
同时，密码应定期更换，确保密码的安全性。
解码器为封闭式结构，用户不得擅自拆卸。
若遇到故障，应及时请生产厂商或售后服务解决。
禁止过负荷根据不同解码器的规格和要求，应留有一定的空间供其散热。
否则会导致过热，引发故障或安全事故，给视频监控带来隐患。
因此，在使用过程中，应坚决避免过负荷的情况出现。
防雷措施解码器内部有多条电路线路，若遭受闪电、电磁干扰等突发情况，将会对解码器造成不可预见的损害。
为了维护解码器的稳定性，应当配备防雷保护器，保证解码器的雷电绝缘性。
保养规定定期检查解码器作为一种常用的视频监控设备，需要定期进行检测和维护。
检查的内容应包括电源、风扇、主板、显卡、硬盘等关键部分。
发现故障或机组损坏，应及时通知生产厂商或售后服务。
清理内部长期使用的解码器内部会积累大量的灰尘，会影响解码器散热效果，甚至造成故障。
为了保持解码器的正常运转，应在机器停机时进行清理，特别是散热孔、风扇、主板等必须清理干净。
解码器的显卡在长时间使用过程中，会出现火花跳动、花屏等问题。
智能楼宇对讲系统操作说明书V1.5
6、呼叫分机：输入4位房号，按#，便可呼叫分机，与之通话。
7、密码开锁：按#，输入4位房号，和4位密码，便可开启电锁。管理员直接输入密码，便可开锁。
8、分机监视主机：在分机上按监视键，便可监视主机。
二、设置说明：
进入设置：按 # # 输入4位密码（出厂密码为0000），便可进入设置选项。其中有8个选项，输入1-8不同选项，便可进入不同设置。
三、查看主机信息：
1、待机状态下，输入1#，可查看主机号、开锁延时、主从机、程序版本号。
四、其它说明：
房号对照设置：可设置1000户，房号对照，与密码。在设置之前应格式化磁盘，腾出空间，如原始0101号分机，更改为对应8888号分机，密码为9999。主机输入（888801019999）便可，主机呼分机输入8888，便可呼叫0101号分机，直接输入0101号分机同样能呼叫该分机。
9、使用主机设置分机房号：分机监视主机时，主机输入8888# 显示“★设置房号”，输入4位分机房号，按#，显示“设置成功”表示设置完成，功能仅更改本对应监视的分机房号。
操作流程图：
功能特点：
◆隔离保护
◆入户线适中保护
◆4芯加视频，
◆一进四出，无需设置
主要参数说明
◆工作电压：DC18V。
◆静态电流：≤75mA
6、格式化磁盘：选择6，显示(FA- -)输入“#”，格式化磁盘，20秒后格式化完成，退出，显示( P-)。
7、未使用
8、房号查询：选择8，显示（P8 - -）输入需要查询4位房号，将自动查询，输入原始房号或对照房号都可查询，没有查到显示LOSE，查到显示对应房号，“嘀”一声，返回显示（P8_ _），可继续查询。
设置响铃类型：*密码（默认为9999）# 6 # X # X=1时为非和弦，X=2时，为和弦音乐
可视对讲系统设备 组成必读 智能
可视楼宇对讲系统设备组成解决方案一、楼宇可视对讲系统一般主要有以下设备组成： A、单元主机：也叫门口主机、门口机、梯口机，或简称主机等。
作用是供访客、用户输入欲访问的房号、密码;是楼宇对讲系统中的前端公用设备，可以供访客、用户、管理员等与该单元内用户通话对讲;也可供用户、管理员输入密码，实现密码开锁;单元主机可以增配内置、外置 ID/IC 卡门禁模块，从而供用户刷卡开锁一般分为：非可视、黑白可视、彩色可视，也可以分为 LED 显示、LCD 显示等; B、楼层平台：也叫楼层保护器、楼层解码器、楼层分线器、配线盒等。
但是楼层保护器与楼层解码器是有差别的，楼层解码器在具有楼层保护器的所有功能外，还能为系统的用户终端(室内分机)设备解码，这样系统的用户终端设备的成本就有所降低，大部份的生产企业采用此法降低生产成本!楼层解码器是系统中不可省略的设备!楼宇保护器一般不具有解码功能。
部份生产企业、经销商、工程商在部份工程中省略了楼层保护器，以降低工程成本。
不用楼层保护器的优点是：降低了工程成本，加快了安装速度;不用楼层保护器的缺点是：用户终端设备没有楼层保护器的隔离保护功能，常常是一户问题，全系统瘫痪，故障率高，也增加了售后维护、检修的难度，缩短了可视楼宇对讲系统的使用寿命!根据本人的经验认为，使用楼层平台(保护器或楼层解码器)的工程综合成本与不使用楼层平台的综合成本差不多!不使用楼平台是短期见利，长期亏损，使用楼层平台为长期见益，短期存在成本大的困难!使用楼层平台是有益用户的!建议客户们全部使用楼层平台隔离保护楼宇对讲入户设端设备! 一般分为：楼层解码器、楼层保护器、视频分配放大器三种。
但第三代楼宇对讲系统一般没有了视频分配放大器! C、室内分机：简称分机、室内机，或叫用户终端设备。
这是可视楼宇对讲系统不可省略的终疫设备之一，主要供用户行使楼宇对讲系统的功能。
