中国建筑工程专用方案交底
2.4.3垫层施工
浇筑混凝土垫层前,平整基土,其平整度不超过20㎜。清理基层杂物、浮土,如土质较干,可提前适当洒水湿润。
浇筑大面积垫层前,应纵横1.5~2米设中间水平桩以控制厚度和标高。
施工人员用铝合金刮杠将混凝土找平,用平板振动器振捣密实,木抹子二次收面。
为响应国家对于严禁使用烧结粘土砖的规定和保护有限的土地资源,砖胎膜采用水泥标砖砌筑。
2.3.1施工准备
2.3.1.1材料及主要施工机具
砖:采用灰砂砖,其强度等级不低于MU10,并要有出厂合格证及自检报告。
水泥砂浆:采用M5水泥砂浆。
水泥:采用32.5普通硅酸盐水泥。
砂:中砂,砂的含泥量不超过5%,不得含有草根等杂物。
2.1.1.1主要机具
反铲挖土机(0.5m3及1.0m3)、自卸汽车、铁锹、小推车,其数量根据施工进度要求配置。
2.1.1.2作业条件:
土方开挖前,将施工区域内的障碍物清理完毕。
确定开挖的地梁、独基、集水井、电梯井、排水沟的开挖边线,标识的定位控制线(桩)、灰线尺寸必须经过检查合格后才能开挖。
夜间施工时,要有足够的照明设施,危险地段应设置明显标志。
砂浆应搅拌均匀、随拌随用,水泥砂浆应分别在3h内使用完毕;当施工期间最高气温超过30℃时,应在拌成后2h内使用完毕。
砖模厚度设置要求:除注明外,基础(含地梁、独基、集水井、电梯井、排水沟)底部垫层厚度为100mm,每边扩出砖胎模边缘100mm,当高度小于等于500mm时,砖胎模厚度为240mm当高度小于等于1000mm且大于500时,砖胎模厚度为370mm,当高度大于1000mm时,砖胎模厚度为500mm,砖胎模均用1:2水泥砂浆抹面20厚。
2.3.4质量标准
砖和砂浆的强度等级必须符合设计要求。
砌体砂浆必须饱满密实,水平灰缝的砂浆饱满度不小于80%。
2.4基础垫层
2.4.1材料
地梁、独基、集水井、电梯井、排水沟垫层均为100厚C20混凝土,均采用商品混凝土,现场采用混凝土输送泵输送,但有时需用量较小时,可以采用手推车等进行运送浇筑。
2.4.2施工时间
2.1土方开挖
本工程地梁、独基、集水井、电梯井、排水沟土方采用机械开挖。
本工程地下室的孔桩基础较多,为避免在土方开挖时破坏孔桩基础,在大型挖机挖到孔桩基础周围1米时需使用0.5m3的小型挖掘机进行开挖,且在机械无法作业的部位以及机械开挖后的边坡修整、清理基底及排水沟槽及集水坑等,均需人工进行。
2.1.1施工准备
基坑挖土完成后,及时请监理、甲方、设计院、地勘院等参与对基坑的验槽,做好基础验槽的工程资料。并及时作好混凝土垫层,以防地基土受到雨水的侵蚀。
排水沟、集水井一定要充分利用,防止地面水流入基坑。
施工时,对轴线控制桩、标准控制点注意保护。
夜间施工应安装足够的照明设施,在挖土施工的危险地段应设置明显标志。
2.2人工挖孔桩桩顶浮浆清除施工
由于在孔桩浇筑时桩内可能有地表水渗入,容易在桩顶形成浮浆层。土方开挖施工后,先将桩护壁用人工破除到地梁垫层底标高处,然后进行桩顶浮浆人工清除。浮浆清除后需将桩顶及地梁垫层上的混凝土碎块清除干净,以确保施工质量。
2.3独立柱基、基础梁砖胎模
本工程的地梁、独基、集水井、电梯井、排水沟侧模均需采用砖胎模。
2.1.2.3开挖顺序、路线及深度:
地梁、独基、集水井、电梯井、排水沟土方采用一台0.5m3的挖机挖土,并配以人工在旁进行辅助清理。
机械开挖为防止超挖和扰动基底土层,要求在设计基底标高以上保存留土层不少于200mm厚,此部分采用人工清底。
开挖出来的土方,需计算好场内转胎膜两侧的回填土方工作,多于的土方要一次运走,避免二次搬运。
2.1.2操作工艺:
2.1.2.1工艺流程
确定开挖的顺序和坡度→分段开挖→土方外运→人工修边和清底。
2.1.2.2边坡坡度的确定
考虑受上层滞水影响,开挖土方均为湿土,开挖后需进行垫层、砖胎模的施工,所以本工程地梁、独基、集水井、电梯井、排水沟土方开挖的工作面预留300mm宽,放坡系数开挖深底H≤1.0m时,取1:0.33,H>1.0m时,取1:0.67。
主要机具:砂浆搅拌机、铁抹子、铝合金刮杠、灰桶、铁锹等。
2.3.2作业条件:
垫层浇筑完成。
测量配合在垫层上放出电梯井、基础梁等控制线。放砖胎模线时需考虑砖胎内面抹灰层厚度。
2.3.3操作要求
砖浇水:应提前1~2天浇水湿润。
砂浆宜采用机械搅拌,搅拌时间:水泥砂浆不得少于2min;掺用外加剂的砂浆不得少于3min。同时还应具有较好的和易性和保水性,一般稠度以5~7cm为宜。
中国建筑第四工程局有限公司项目管理表格
基础砖胎模、垫层方案交底
表格编号
CSCEC-PM-0803
项目名称
及编码
遵义市美术馆工程建设项目
第页
共页
施工班组
分项工程名称
工程量
交底部位
1施工顺序
开挖放线→地梁、独基、集水井等土方开挖→清底→浇筑混凝土垫层→砌筑放线→砌砖胎模→验收→转入下道工序。
2Hale Waihona Puke 要施工方法当砖胎模的直线长度超过3m时,须居中或间隔不大于3m等分设置370×370的砖柱,砖柱断面大于砖胎模厚120mm。
砖胎模砌筑完待达到一定的强度后(砌筑完后2天左右),及时进行侧边回填,砖胎模回填土时,两侧应同时进行,回填土应分层夯实,不允许向槽内灌水取代夯实。回填土运输时,先将墙顶保护好,不得在墙上推车,损坏墙顶和碰撞墙体。集水井、电梯基坑砖胎模砌筑完成后,需要用横撑加固,防止坍塌。
桩边20cm的土方应采用人工进行开挖,禁止用挖机开挖,防止挖机碰撞桩基。
挖机在开挖土方时,应注意开行方向,禁止挖机碾压人工挖孔桩,如大挖机无法到达开挖区域,应用小挖机进行开挖转运土方;
部分无法采用挖机开挖的独基、基础梁等,可采用人工结合风镐开挖;
如发生有局部超挖,其处理方法应取得设计单位的同意,不得擅自处理。
2.1.2.4土方工程施工,应经常测量和校核其平面位置、水平标高和边坡坡度。平面控制桩和水准控制点应采取可靠的保护措施,定期复测和检查,土方不应堆在基坑边缘。
2.1.2.5其他注意事项
在机械施工挖不到的土方,应配合人工随时进行挖掘,并用小推车运到机械挖到的地方,以便机械及时把土方运走,放坡时应人工配合机械修整边坡。

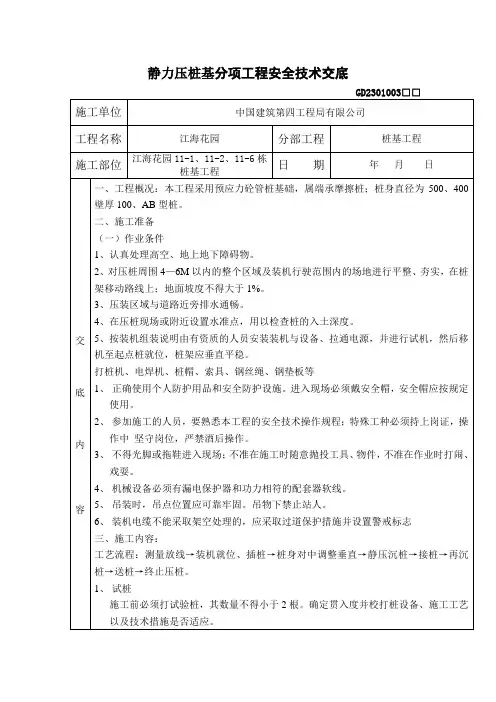

(中建四局)桩基技术交底
①压桩过程中压力剧变
②桩身突然发生倾斜、移位或严重回弹
③桩身或桩顶出现严重裂纹或破碎
5、接桩
本工程采用钢端板焊接,当下桩端压至1m左右时接桩,焊前应先确认管桩接头合格。上下端板表面使用铁刷清理干净,并清除油污和铁锈;先对坡口周围对称点焊4-6点,待上下桩固定后进行分层施焊;焊接层数不应少于3层;内层焊渣必须清理干净后在施焊外一层;焊缝饱满无气孔、无焊瘤、无裂缝,焊缝结束后停歇时间不小于8min。
4、机械设备必须有漏电保护器和功力相符的配套器软线。
5、吊装时,吊点位置应可靠牢固。吊物下禁止站人。
6、装机电缆不能采取架空处理的,应采取过道保护措施并设置警戒标志
三、施工内容:
工艺流程:测量放线→装机就位、插桩→桩身对中调整垂直→静压沉桩→接桩→再沉桩→送桩→终止压桩。
1、试桩
施工前必须打试验桩,其数量不得小于2根。确定贯入度并校打桩设备、施工工艺以及技术措施是否适应。
(一)作业条件
1、认真处理高空、地上地下障碍物。
2、对压桩周围4—6M以内的整个区域及装机行驶范围内的场地进行平整、夯实,在桩架移动路线上;地压桩现场或附近设置水准点,用以检查桩的入土深度。
5、按装机组装说明由有资质的人员安装装机与设备、拉通电源,并进行试机,然后移机至起点桩就位,桩架应垂直平稳。
打桩机、电焊机、桩帽、索具、钢丝绳、钢垫板等
1、正确使用个人防护用品和安全防护设施。进入现场必须戴安全帽,安全帽应按规定使用。
2、参加施工的人员,要熟悉本工程的安全技术操作规程;特殊工种必须持上岗证,操作中坚守岗位,严禁酒后操作。

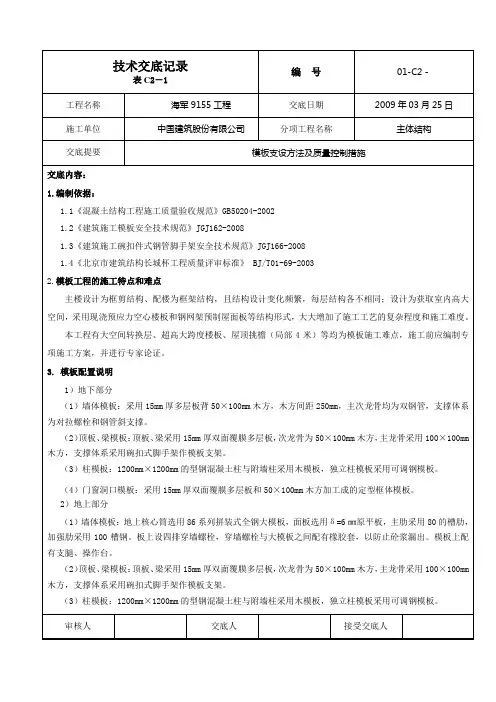

《模板方案交底》
1.本表由施工单位填写,交底单位与接受交底单位各保存一份。
2.当做分项工程技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
1.本表由施工单位填写,交底单位与接受交底单位各保存一份。
2.当做分项工程技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
1.本表由施工单位填写,交底单位与接受交底单位各保存一份。
2.当做分项工程技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
1.本表由施工单位填写,交底单位与接受交底单位各保存一份。
2.当做分项工程技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
1.本表由施工单位填写,交底单位与接受交底单位各保存一份。
2.当做分项工程技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
1.本表由施工单位填写,交底单位与接受交底单位各保存一份。
2.当做分项工程技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
1.本表由施工单位填写,交底单位与接受交底单位各保存一份。
2.当做分项工程技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
1.本表由施工单位填写,交底单位与接受交底单位各保存一份。
2.当做分项工程技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
1.本表由施工单位填写,交底单位与接受交底单位各保存一份。
2.当做分项工程技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
1.本表由施工单位填写,交底单位与接受交底单位各保存一份。
2.当做分项工程技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
(注:文件素材和资料部分来自网络,供参考。
请预览后才下载,期待你的好评与关注。
)。
中建某公司技术交底编制与管理标准
目次1 总则2 术语3 基本规定4 编制依据5 施工技术交底内容要求5.1 施工准备5.2 施工进度要求5.3 施工工艺5.4 控制要点5.5 成品保护5.6 质量保证措施5.7 安全注意事项5.8 环境保护措施5.9 质量标准6 施工技术交底实施要求附录A 建筑分项工程施工技术交底的重点附录B 安装分项工程施工技术交底的重点1 总则1.0.1为加强施工技术交底编制工作,促进施工技术交底编制标准化,制定本标准。
1.0.2本标准适用于建筑安装工程、土木工程中的分项工程施工技术交底。
1.0.3本标准依据国家标准《建设工程项目管理规范》GB/T 50326-2001、中国建筑**局企业技术标准(系列)、**局质量管理体系文件要求及国家有关规范进行编制。
当上述规范标准换版时,应按新版规范规定执行。
行业、地方主管部门另有规定时,应同时执行。
1.0.4技术交底是一项经常性的工作,应根据实际需要分阶段进行。
当发生施工人员、环境、季节、工期的变化或技术方案的改变时应重新交底。
2 术语2.0.1 施工技术交底本标准所指施工技术交底等同于企业管理标准中的作业指导书,是保证工程施工符合设计要求和规范、质量标准和操作工艺标准规定,用以具体指导施工活动的操作性技术文件。
由项目技术负责人审批签发、专业工长(施工员)或专业技术人员在分项工程施工前向施工班组进行的施工工艺交底。
2.0.2 项目技术负责人为项目经理部领导班子的重要成员,是项目经理部全面负责生产、技术和质量工作的主要成员。
根据不同的地区和项目规模,可称为项目总工、项目主任工程师等。
2.0.3专业工长指项目经理部的专业工长和施工员,属于专业技术人员。
2.0.4 施工班组承担施工的作业层各专业施工班组(队)。
2.0.5 施工作业人员专业施工班组(队)具体进行操作的施工人员。
3 基本规定3.0.1项目实施全过程活动包括工程项目的关键过程和特殊过程以及容易发生质量通病的部位,均应进行技术交底。

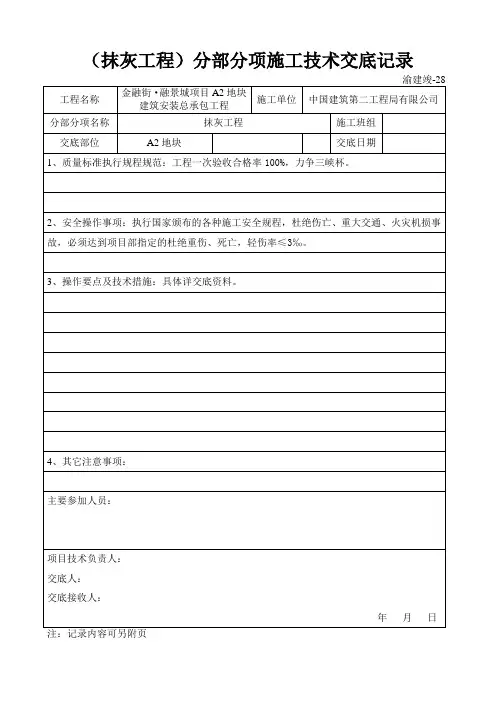

中建标准:抹灰技术交底
(抹灰工程)分部分项施工技术交底记录于收缩应力不同而产生裂缝,钢丝网与各基体的搭接宽度为400mm,钢丝网固定必须进行隐蔽工程检查验收,并认真做好检查验收记录工作,符合要求后报监理验收。
D.吊垂直、套方,做底层灰饼:做灰饼前需提前2天采用细管从上往下对墙体洒水润湿,每天洒水不少于2遍,水浸入空心砖墙以10mm为宜。
在根据A步中找好的规矩做灰饼,操作时先贴上灰饼再贴下灰饼,灰饼应采用1:3水泥砂浆做成50mm见方形状,间距不得大于2m,灰饼距离阴阳角不得小于200mm,灰饼贴好后应根据每层抹灰的厚度在灰饼上作出记号,最后采用靠尺找好垂直、水平即可。
E.底层抹灰:一般情况下灰饼完成4h左右就可以抹底灰,抹底层灰时要用力压,使砂灰挤入小缝内,抹灰厚度7厚。
在抹灰前要先抹内墙阳角及门窗护角,用1:2水泥砂浆做成锐角每边宽50mm,高1800mm。
然后装档、找平,再用大杠垂直、水平刮找一遍,用木抹子搓毛。
全面检查底子灰是否平整,阴阳角是否方正,管道处抹灰是否抹齐,墙与顶交接是否光滑平整,并用2m的托线板检查墙面的垂直与平整情况。
F、中间层抹灰:当底层六、七成干时,即可开始抹中层灰(如底层过干应加水湿润),中层抹灰厚度为6厚。
然后装档、找平,再用大杠垂直、水平刮找一遍,用木抹子搓毛。
然后全面检查此层灰是否平整,管道处抹灰是否抹齐,墙与顶交接是否光滑平整,并用2m的托线板检查墙面的垂直与平整情况。
G.面层抹灰:当中层灰七、八成干时,即可开始抹罩面灰(如中间层灰过干应浇水湿润)。
罩面灰应二遍成活,厚度约5mm,最好两人同时操作,一人先薄薄刮一遍,并采用大杠把抹灰面与灰饼刮平,另一人随即抹平,只需压平。
H.修补预留孔洞、配电箱、槽、盒:当底灰抹平后,由专人负责将预留孔洞、配电箱、槽、盒校正,并及时将预留孔洞、配电箱、槽、盒周边的砂浆清除干净,再用与相同墙面抹灰砂浆,把洞口、箱、槽、盒周边压抹平整。
建筑中所有管井内壁用20厚1:2.5水泥砂浆随砌随抹平。
中建模板工程施工方案安全技术交底
中国建筑模板工程施工方案安全技术交底一设计概述二混凝土概述三施工特点和要求1、施工特点1)梁截面尺寸较多,模板支撑架安装高度频繁2)模板支撑架安装高度高:最高处支撑架高度达到4.85m。
3)梁组件中心线上的大荷载。
4)梁跨度大,存在1300mm~10500mm不同跨度的梁。
2、施工要求1)确保模板在安装和使用过程中的安全、稳定、牢靠。
2)加强施工过程控制,随时检查纠偏,确保现场严格按照方案施工,使模板的安装和拆除满足工程的施工进度限制和质量要求。
3)模板施工前应向施工人员进行技术交底,严禁盲目施工。
4)墙柱垂直度、梁定位要求满足质量验收要求,墙、柱、梁满足设计截面尺寸要求。
点我:收到项目礼包5)当梁板跨度大于4m时,模板安装按设计要求起拱,本工程设计起拱要求为:对于跨度不小于4m及悬挑长度不小于2m的现浇钢筋混凝土梁板,非悬挑梁、板起拱2/1000,悬挑梁、板起拱3/1000。
四施工技术1、模板安装技术参数170厚板安装参数130厚板安装参数600×600、500×600、500×500、400×400、300×300、200×600立柱安装参数600×900、600×800立柱安装参数200×700、300×600、200×400、250×400、250×700、250×500、200×500、200×500、250×450、200×820、200×850、200×800、200×650、300×500、300×400、200×600梁安装参数300×700、300×800、300×830、200×1830、300×750梁安装参数2、施工技术及流程1)模板和支架安装过程:2)地基处理本工程模板系统支撑是以楼地面底板,故模板支撑架搭设基础不需作特殊处理,安装框架时,只需在电杆底部垫木或模板,以保护地板混凝土。
建筑工程监理交底(标准范本)
建筑工程监理交底(标准范本)1. 介绍建筑工程监理交底是在建筑工程施工过程中,监理人与施工人员进行交流和确认工程质量、安全、进度等关键要素的一种手段。
本文档为建筑工程监理交底的标准范本。
2. 交底内容2.1 工程概况:详细介绍建筑工程的基本情况,包括工程名称、位置、用途、规模、施工周期等信息。
2.2 施工标准与规范:阐述工程施工所需遵循的相关标准和规范,包括建筑设计图纸、技术规范、建筑材料标准等。
2.3 施工组织与安全措施:说明施工组织方案、安全生产措施等,确保施工过程安全可靠。
2.4 施工质量要求:明确工程质量的具体要求,如混凝土强度、砌筑工艺、地基处理等。
2.5 进度要求:确定工程施工的时间节点、工期安排、关键工序等,以保证工程按时完成。
2.6 职责分工:明确监理人员和施工人员的职责和责任划分,确保各方工作协调配合。
3. 监理交底的原则3.1 双方交流:监理人员与施工人员应保持积极的沟通和交流,共同解决工程问题。
3.2 确认记录:交底内容应书面记录,并由双方签字确认,以便后续参考和争议解决。
3.3 及时反馈:监理人员应及时向建设单位汇报交底情况、存在的问题和建议,并协调解决。
4. 交底的实施步骤4.1 交底准备:监理人员准备好相关资料、图纸等,确保交底内容准确无误。
4.2 交底召开:召集相关施工人员参与监理交底会议,逐一阐述交底内容。
4.3 记录与确认:会议期间,监理人员应当做好详细记录,并与相关人员签字确认。
4.4 后续工作:根据交底内容,监理人员应及时跟踪施工进展,确保工程质量和进度。
以上为建筑工程监理交底的标准范本,具体内容可根据项目实际情况进行调整和补充。
在交底过程中,双方应保持良好的沟通和合作,共同推动工程顺利进行。
测量方案技术交底1
带。 6.每周组织作业人员召开安全会进行学习,加强安全意识。 7.作业前须对作业人员进行安全交底。 八、技术资料收集、整理 1.保留原始测量记录,装订成册上报。 2.归档测量技术资料编制、管理依据山西省地标《建筑工程资料管理规程》 (DBJ04-214-2004)进行。 九、文明安全施工 1、 进场施工现场所有人员必须带好安全帽,系上安全带。不准穿拖鞋、背心、裙子、裸背进入现场。 2、 所有测量仪器修理拆换工作由专业测量人员操作,严禁操作工自行拆动。 3、 使用测量仪器是注意检查水准气泡等辅助测量标准工具。仪器移动时应小心轻放,避免仪器损坏。 4、 严禁酒后和身体不健康人作业。 5、 测量仪器交接前后应与交接人员做好交接工作,做好检查和记录。
技术负责人:
交底人:Biblioteka 接交人:制轴线测定结构外边线、基坑下口线、基坑上口线;撒白灰线标识,自检合格后,报监理工程师 验线后,开挖。为严格控制边坡位置,避免造成超挖或少挖现象,挖槽过程中测量放线员应跟班 作业。 2) 基础撂底:校核轴线控制桩和后视点准确无误后,将轴线控制线用经纬仪或全站仪投测到垫层防 水保护层上。轴线间距、角度闭合后(D≤±2mm;¢≤±10″) ,钢尺量距测设墙柱轴线、边线、 控制线;集水坑、电梯坑、门洞口、暗柱位置线等,并用红油漆标识,做法见《施工测量方案》 。 3) 高程控制 以业主单位交桩测量成果:测绘设计研究院高程点为起始依据向场区内引测两个标高控制点,± 0.000m 相当于绝对高程 776.450m;并在四周围墙上标识。随着土方开挖深度的进行,用悬吊钢 尺法或闭合、附合法向基坑内引测。基准点至少 3 个,至基底后,基槽内测设 3 个标高控制点, 均布在东西侧工程桩及塔吊基础立面上,标高为-6.000m。北侧塔吊预埋节上,标高为-5.000m。 挖土深度严格按技术交底预留。为了防止超挖和扰动地基,严格按照标高控制网清土、并严格控 制电梯坑、集水坑标高。 4) 地下室结构实体施工期间,墙柱钢筋绑扎完成后抄测本层结构 0.500m 控制线,浇筑混凝土前, 复测标高控制点,以免钢筋位移造成标高出现偏差。标高点布置原则:剪力墙位置 3~4 米、框架 柱每根柱不应少于 3 点设置。钢筋上红油漆标识应清楚,墙柱拆模后应及时抄测建筑 1.000m 标 高控制线,以便指导顶板模板安装。 五、主体结构施工测量放线(±0.000m)以上 1.平面控制 1) 首层底板放线:控制轴线校测完成后,安置经纬仪或全站仪将控制点投测至首层板面上,控制点 位置及做法详见《施工测量方案》 。各点边角关系校测(测角中误差±10″、量距误差 1/10000) 无误,填写楼层平面及标高实测记录,报监理工程师验收合格后,根据主控轴线测设墙柱轴线、 边线、0.300m 控制线、门窗、洞口位置等。主体外檐及报告厅测量放线详见《施工测量方案》 。 2) 根据平面控制网和施工流水段划分图,每施工流水段测设四条主轴线,两纵两横。控制网竖向传 递方法详见《施工测量方案》 。 3) 测量工作与主体施工的关系:楼板混凝土浇筑——混凝土强度达到 1.2Mpa 后(墙柱边线、模板 控制线、 门窗洞口位置等测设) ——墙柱钢筋绑扎——墙柱模板安装、 混凝土浇筑、 墙柱拆模 (建 筑 1.000m 标高控制线测设、墨线红油漆标识“▼” )——顶板模板安装、钢筋绑扎(墙柱边线、 模板控制线、门窗洞口位置等测设、标识)——墙柱钢筋校正——混凝土浇筑。 4) 双控法作竖向控制:为保证本工程整体垂直度,采用内外双控法控制。 5) 外控点的确定:本工程高度 52.650m,场地相对比较开阔,所以在建筑物四周建立 8 个经纬仪测 站点,分别在 2 轴西、A 轴南、U 轴北、43 轴东延长线上。每层在结构上测设轴线与内控线校核。 6) 内控点确定:每流水段设置 2~4 个控制点,地下一层顶板钢筋绑扎时,测定控制点位置,预埋 200x200x10mm 钢板,混凝土浇筑完成后,把外控网改为内控,点位移至钢板上,投测误差应小 于±2mm,用铜芯或样冲眼标识,作为激光测站。以上楼层楼板预留 200x200mm 方洞,每个洞 口中心线与钢板上标识在同一直线上,留洞位置必须准确,模板安装过程中测量员定位,木工配 合开孔;混凝土浇筑前测量员负责校测洞口位置,木工负责木盒子安装。 激光垂准仪投点:每次楼层放线,首层控制点上安置激光垂准仪,精密对中整平后,将控制点上 传至施工层玻璃板上,边角闭合后安置经纬仪或全站仪测设轴线控制网,根据轴线控制网测设墙 柱轴线、边线、0,300m 控制线。测设方法详见《施工测量方案》 。 2.高程控制:标高传递用 50m 钢卷尺,以首层正 1.000m 控制线为依据通过测量洞口或沿框架柱剪力墙边 向上传递,每层段至少三点,相邻点位较差小于±3mm 时,取中后进行标高控制点抄测。 六、质量标准 1.基础放线尺寸的允许偏差
工程施工设计方案交底
中国建筑第四工程局项目管理表格方案交底记录表格编号CCFED—PM—0802项目名称及编码恒大檀溪郡项目第 1 页共10页楼栋号方案名称施工组织设计工程量分包商负责人交底容一、工程概况1、参建单位概况工程名称·恒大檀溪郡项目建设单位翱升房地产置业监理单位恒合工程监理地勘单位建筑大学勘测公司设计单位省绿地兴合建筑设计施工单位中建四局第六建筑工程建设地点省市净月区2、建筑概况序号栋号地上层数地下层数建筑面积(m2)建筑屋面高度(m)室设计正负零相当于绝对高程(m)1 1#住宅12 局部1层13521.21 33.90 236.4502 2#住宅12 局部1层13007.94 36.90 234.7503 3#住宅11 局部1层8292.48 33.90 233.4504 4#住宅 4 2 2326.76 12.90 226.7005 5#住宅6 2 5713.45 18.80 226.7006 6#住宅12 局部1层14734.01 36.90 230.7507 7#住宅11 2或1 15208.82 33.90 226.7008 8#住宅 4 1 1543.57 12.90 234.0509 9#住宅 4 1 1543.57 12.90 233.55010 10#住宅 5 2 4919.23 15.00 232.75011 11#住宅 4 1 1543.57 12.90 231.95012 12#住宅 4 2 2691.25 12.00 231.45013 13#住宅 5 局部2 4763.57 18.00 230.95014 14#住宅7 局部1 9243.35 21.90 229.85015 15#住宅7 2或1 9996.94 21.90 228.85016 16#住宅 4 局部2 3992.72 21.90 230.500三、施工机械设备配备及劳动力投入计划1、机械设备投入序号设备名称型号规格数量制造年月额定功率(KW)生产能力施工部位备注1 塔式起重机TC5610-6 13 2011 34.3 完好整个工程运输吊装2 钢筋调直机GT4/14 8 2015 4 完好主体钢筋调制3 钢筋切割机QJ40-1 8 2015 5.5 完好主体钢筋切割4 钢筋弯曲机GW40 8 2015 3 完好主体钢筋弯曲5 砂浆搅拌机UJ100 8 2015 2.2 完好砌体砂浆搅拌6 交流电焊机BX3-500-2 9 2014 38.6 完好主体钢筋焊接7 高压水泵80DL-54.4-120 14 2012 30.0 完好主体抽水8 座式圆盘锯MJ104 9 2011 3 完好主体木工加工9 手提圆盘锯SH-32 30 2011 2.2 完好主体木工加工10 插入式振动棒ZX35 24 2010 0.8 完好主体砼振捣11 挖掘机SK200-8 2 2010 ——完好基础挖掘12 土方车28m310 2010 ——完好基础运土注:交底卡由现场管理工程师负责拟定,与施工计划安排相配套,交底卡中的安全、质量要求应分别经项目部质量、安全负责人会签,项目部生产经理对技术交底进行审核,再由项目部总工程师负责签发。
基坑支护工程施工方案交底记录
2、雨期施工平安措施
①落实平安消费责任制,做好职责分工,组织平安教育,认真进展平安检查。要对施工机械进展全面检查,确保平安的情况下,方能进展消费活动。
②注意收听天气预报,为确保平安,在雨天降临前做好现场材料、机具、设备的防雨覆盖工作,雨天防止进展施工作业。
由于本工程开挖深度范围之内存在地下水,且开挖深度范围之内砂层较厚,针对本工程特点,制定以下措施。
假如在开挖过程中出现滞水,可设置滞水排水管,采取明排措施,用排水管导流至软管,由软管引流至基底排水沟,经集水井集中抽排。滞水排水管采用φ50塑料花管,外面包裹窗纱。滞水排水管伸入土中1米,外露300mm。排水管和排水孔之间用碎石滤料填充,外口用粘土封堵。排水管的布置根据现场情况而定。
觇牌法是指测量时用带有读数尺的觇牌设置在观测点,把经纬仪立在工作基点A上、后视B点,并通过对校核点确定无误后,通过觇牌读出测点的位移〔见下列图〕。
2、观测点的布置
根据本工程的特点,拟沿基坑周边布置观测点,布点原那么是:在变形最大,受力最大及部分地质条件最为不利的地段设置观测点。位移观测点可在进展第一步土方施工时在做散水之前预先沿基坑坡顶埋设好,或者在做完散水后在坡顶地面上做观测点标志。
喷射手应经常保持喷头有良好的工作性能,喷头与受喷面应垂直,宜保持0.6~1.0m的间隔。喷射时,应控制好水灰比,保持混凝土外表平整,呈潮湿光泽,无干斑或滑移流淌现象。
施工中应注意预留渗水孔。
⑧养护
面层施工完毕后2小时,根据施工天气环境条件进展洒水养护。养护时间24小时以上,养护方式:洒水或覆盖。
2、施工过程中特殊处理措施
深基坑专项施工方案交底
图3。6-4综合管廊综合井节点
在基坑工程的安全、经济、方便施工、工期等多种因素综合考虑:加宽该段基坑开挖宽度(基坑宽度20.4m)详见剖面图。
施工过程中转换标高位置采用放坡网喷处理,坡度1:1。
图3。6-5综合管廊综合井节点支护剖面图
在管廊走向方向节点长度约80m,如下图所示:
图3。6-4综合管廊综合井节点支护平面图
表2.4—1基坑分段支护设计一览表
序号பைடு நூலகம்
里程
支护方式
1
YSSDK0+0~YSSDK0+280
左侧:放坡锚网喷防护;
右侧:放坡锚网喷防护
2
YSSDK0+280~YSSDK0+340
左侧:双排支护桩+砂浆锚杆
右侧:双排支护桩+砂浆锚杆
3
YSSDK0340~YSSDK0+460
左侧:放坡锚网喷防护;
右侧:双排支护桩+砂浆锚杆
工程名称
成渝高速(三环路—绕城高速)改造工程
施工单位
中国建筑股份有限公司
分项工程名称
深基坑专项施工方案
交底日期
2016年11月21日
交底内容:
本工程基坑支护主要分为放坡锚网喷支护、围护桩+内支撑支护、混凝土素喷支护。
几种典型支护剖面图:
图2.4—1双侧单排桩+内支撑典型剖面示意
图2。4-2单侧单排桩+放坡网喷典型剖面示意图
图2。4-3锚杆+网喷典型剖面示意图
图2。4—4 单侧双排桩+锚网喷典型剖面图
图2.4-5放坡+素喷射混凝土典型剖面图
本工程东洪下穿隧道拟采用明挖法进行施工,隧道开挖深度最大为13米,按照图纸设计要求,玉石一路下穿隧道除紧临成渝高速两侧基坑壁采用钻孔灌注桩防护,3号人行通道靠小区侧基坑壁采用钻孔灌注桩防护,其余基坑壁采用坡率1:0。75放坡开挖,坡面设锚网喷防护.
