PLC开关逻辑控制讲诉
20.01=20.00 ·20.02
18
设计梯形图程序
20.00 = 00.00 ·00.01
9
1．应用程序的内容
（2）检测、故障诊断、显示程序。 这些内容可以在程序设计基本完成时再进行添加。 有时，它们也是相对独立的程序段。 （3）保护、连锁程序。其作用为： 杜绝由于非法操作等引起的逻辑混乱，保证系统安 全、可靠地运行。 通常在PLC外部也要设置连锁和保护措施。
10
2．应用程序的质量
（1）程序的正确性。 正确的程序必须能经得起系统运行实践的考验。
●弄清整个工艺过程和欲完成的控制内容
3
PLC控制系统设计概述
一、PLC控制系统设计的基本步骤
1. 对控制任务作深入的调查研究
●了解运动部件的驱动方式，是液压、气动还是电动； ●了解系统是否有周期运行、单周期运行、手动调整等控 制要求等； ●了解哪些量需要监控、报警、显示，是否需要故障诊断 ，需要哪些保护措施等； ●了解是否有通信连网要求等。
17
将20.00~20.02的逻辑表达式化简：
20.00= 00.00 ·00.01 ·00.02 + 00.00 ·00.01 ·00.02 00.00 ·00.01 ·00.02 + 00.00 ·00.01 ·00.02
化简得：
20.00=00.00 ·00.01+ 00.00 ·00.02 + 00.01· 00.02 20.02=00.00 ·00.01 ·00.02
确定各输入/输出元件并作出PLC的I/O分配表。
5．设计应用程序
● 根据控制要求，拟订几个设计方案，经比较后选择出 最佳编程方案。 ●当控制系统较复杂时，可分成多个相对独立的子任务 ，分别对各子任务进行编程，最后将各子任务的程序合 理地连接起来。
6
6．应用程序的调试
编写的程序必须先进行模拟调试。经过反复调试和修 改，使程序满足控制要求。
（2）程序的可靠性。
●能保证系统在正常和非正常（短时掉电、某些被控 量超标、某个环节有故障等）情况下都能安全可靠 地运行。 ●能保证在出现非法操作（如按动或误触动了不该动 作的按钮等）情况下不至于出现系统失控。
11
2．应用程序的质量
（3）参数的易调整性好。 经常修改的参数，在程序设计时必须考虑怎样编写 才能易于修改。 （4）程序结构简练。 简练的程序，可以减少程序扫描时间、提高PLC对 输入信号的响应速度。
00000 00001 00002
20.00 20.01 20.02
0 0 0 0
0 0 1 1
0 0 1 1
0 1 0 1
0 1 0 1
0 0 0 1
0 1 1 1
0 1 1 0
1 0 0 0
1 0 0 0
0 0 0 0
由表可看出：
20.01=20.00· 20.02
1 1 1 1
20.00= 0.00 ·00.01 ·00.02 + 00.00 ·00.01 · 00.02 00.00 ·00.01 ·00.02 + 00000 ·00001 ·00002 20.02= 00.00 ·00.01 ·00.02
15
对逻辑关系简单的控制，可以直接进行I/O分配。
I/O分配为如下：
输 风机1 风机2 0.00 0.01 风机3 0.02 入 控制开关 0.03 输 出 指示灯 100.00
16
用内部W区的继电器20.00~20.02表示指示灯的几种状态。 设开机为‘1’、停为‘0’ ；指示灯亮和闪为‘1’，灭为‘0’。 风机1 风机2 输 风机3 入 常亮 0.5 Hz闪 输 出 2 Hz闪
（5）程序的可读性好。
12
逻 辑 设 计 法
逻辑设计法的基本步骤
① 根据控制功能，将输入与输出信号之间建立起 逻辑函数关系（可先列出逻辑状态表）； ② 对上述所得的逻辑函数进行化简或变换；
③ 对化简后的函数，利用PLC的逻辑指令实现其 函数关系（作出I/O分配，画出PLC梯形图）；
④ 添加特殊要求的程序。
7．制做电气控制柜和控制盘
●在开始制作控制柜及控制盘之前，要画出电气控制 主回路电路图。 ●要全面地考虑各种保护、连锁措施等问题。 ●在控制柜布置和敷线时，要采取有效的措施抑制各 种干扰信号。 ●要注意解决防尘、防静电、防雷电等问题。
7
8．连机调试程序
●调试前要制定周密的调试计划，以免由于工作的盲 目性而隐藏了故障隐患。 ●程序调试完毕，必须运行实际一段时间，以确认程 序是否真正达到控制要求。
⑤ 上机调试程序，进行修改和完善。
14
逻辑设计法举例
某系统中有3台通风机，欲用一台指示灯显示通风机 的各种运行状态。 要求：2台及2台以上风机开机时，指示灯常亮；若 只有一个台开机时，指示灯以0.5Hz的频率闪烁；全 部停机时，指示灯以2Hz的频率闪烁。用一个开关控 制系统的工作。 分析控制要求可知： 反映风机运行状态的信号是PLC的输入信号； 要用PLC的输出信号来控制指示灯的亮、灭。
9．编写技术文件
整理程序清单并保存程序，编写元件明细表，整理电 气原理图及主回路电路图，整理相关的技术参数，编 写控制系统说明书等。
8
PLC控制系统设计概述
二、PLC的应用程序
1．应用程序的内容
应能最大限度地满足控制要求。 应用程序还应包括以下内容： （1）初始化程序。 初始化程序可以为系统启动作好必要的准备，如： 将某些数据区清零；使某些数据区恢复所需数据； 对某些输出位置位/复位；显示某些初始状态等。
PLC控制系统设计概述 逻 辑设计 法 时序图设计法 经 验 设 计 法 顺序控制设计法 继电器控制电路转换设计法 多种工作方式系统的程序设计
2
PLC控制系统设计概述
一、PLC控制系统设计的基本步骤
1. 对控制任务作深入的调查研究
●弄清哪些是PLC的输入信号，是模拟量还是开关量信号， 用什么方式来获取信号； ● 哪些是PLC的输出信号，通过什么执行元件去驱动负载
4
2. 确定系统总体设计方案
在了解控制要求的基础上，确定电气控制总体方案。
3. 确定系统的硬件构成
● 确定主回路所需的各电器，确定输入、输出元 件的种类和数量；
● 确定保护、报警、显示元件的种类和数量；
● 计算所需PLC的输入/输出点数，并参照其他要 求选择合适的PLC机型。
5
4．确定PLC的输入/输出点分配
PLC 简单的逻辑控制

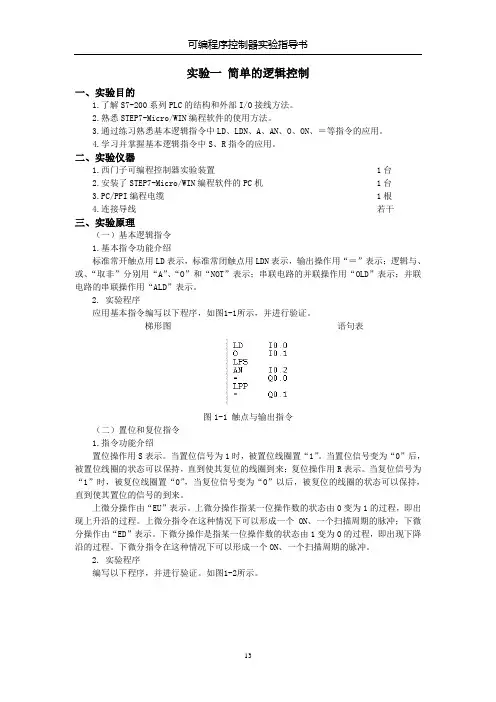

可编程序控制器实验指导书实验一简单的逻辑控制一、实验目的1.了解S7-200系列PLC的结构和外部I/O接线方法。
2.熟悉STEP7-Micro/WIN编程软件的使用方法。
3.通过练习熟悉基本逻辑指令中LD、LDN、A、AN、O、ON、＝等指令的应用。
4.学习并掌握基本逻辑指令中S、R指令的应用。
二、实验仪器1.西门子可编程控制器实验装置 1台2.安装了STEP7-Micro/WIN编程软件的PC机 1台3.PC/PPI编程电缆 1根4.连接导线若干三、实验原理（一）基本逻辑指令1.基本指令功能介绍标准常开触点用LD表示，标准常闭触点用LDN表示，输出操作用“＝”表示；逻辑与、或、“取非”分别用“A”、“O”和“NOT”表示；串联电路的并联操作用“OLD”表示；并联电路的串联操作用“ALD”表示。
2. 实验程序应用基本指令编写以下程序，如图1-1所示，并进行验证。
梯形图语句表图1-1 触点与输出指令（二）置位和复位指令1.指令功能介绍置位操作用S表示。
当置位信号为1时，被置位线圈置“1”。
当置位信号变为“0”后，被置位线圈的状态可以保持，直到使其复位的线圈到来；复位操作用R表示。
当复位信号为“1”时，被复位线圈置“0”，当复位信号变为“0”以后，被复位的线圈的状态可以保持，直到使其置位的信号的到来。
上微分操作由“EU”表示。
上微分操作指某一位操作数的状态由0变为1的过程，即出现上升沿的过程。
上微分指令在这种情况下可以形成一个ON、一个扫描周期的脉冲；下微分操作由“ED”表示。
下微分操作是指某一位操作数的状态由1变为0的过程，即出现下降沿的过程。
下微分指令在这种情况下可以形成一个ON、一个扫描周期的脉冲。
2. 实验程序编写以下程序，并进行验证。
如图1-2所示。
实验一简单的逻辑控制语句表梯形图图1-2 置位、复位及微分指令四、实验内容及步骤（一）基本逻辑指令1.在断电的情况下，将编程电缆一端与PLC的编程接口相连，另一端与计算机串口连接。
电气控制与PLC基本逻辑指令基础知识讲解
第一节 基本逻辑指令
四、 ORB指令
❖ ORB(Or Block)：串联电路块并联连接指令
❖ 指令的说明 ➢ 串联电路块：两个或以上的触点串连而成的电路块； ➢ 将串联电路块并联时用ORB指令； ➢ ORB指令不带元件号（相当于触点间的垂直连线） ➢ 每个串联电路块的起点都要用LD或LDI指令，电路 块后面用ORB指令

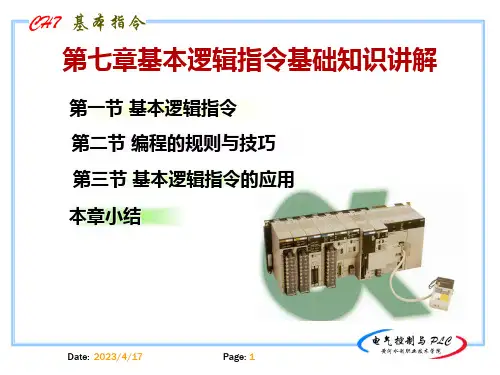

第七章基本逻辑指令基础知识讲解
第一节 基本逻辑指令 第二节 编程的规则与技巧 第三节 基本逻辑指令的应用 本章小结
Date: 2023/4/17
Page: 1
第一节 基本逻辑指令
一、LD、LDI、OUT 指令 二、AND、ANI指令 三、OR、ORI 指令 四、ANB、ORB 指令 五、MPS、MRD、MPP 六、指M令C、MCR 指令 七、SET、RST 指令 八、PLS、PLF 指令 九、NOP、END 指令
K120 6 LD X2 7 OUT M8200 8 LD X3 9 RST C200 10 LD X4 11 OUT C200
K34
第一节 基本逻辑指令
九、PLF、PLS 指令
❖ 指令的作用 ➢ PLS (Pulse) ：上升沿微分输出指令 ➢ PLF：下降沿微分输出指令
❖ 指令的说明 ➢ 指令只能用于编程元件Y和M ➢ PLS为信号上升沿（OFF→ON）接通一个扫描周期。 ➢ PLF为信号下降沿（ON→OFF）接通一个扫描周期。
Date: 2023/4/17
Page: 10
第一节 基本逻辑指令
三、OR、ORI 指令
❖ 梯形图程序
LD
X1
Y1
Y1
OR
M102
ORI
X1 Y1
Y2
中央空调冷热源群控系统PLC逻辑控制说明
一、冷机启停逻辑（DDC内控制程序）1、冷机启动→平台选择了冷机模式，并且发送了启动命令（开始计时）→水泵、冷却塔、冷机没有故障，且没有切为本地，否则报故障，机组停机，切机→冷机模式对应的1个阀门开到位，否则报故障，机组停机，切机→冷却塔进水阀开度>80%，否则报故障，切机→开启冷却水循环泵，冷却水循环泵频率>（设定启动频率-5）→开启冷却塔，冷却塔频率>25HZ→开启冷冻水泵，冷冻水泵频率>（设定启动频率-5）→开启冷机，系统运行状态返回（计时清零，正常启动完成，如果超过3分钟没有状态返回，启动故障处理程序）→冷机启动完成2、冷机关闭→平台选择了冷机模式，并且发送了关机命令（开始计时）→给冷机发送关机指令，冷机停机，冷机运行状态为OFF，开始计时→计时时间=300S（5分钟），关闭冷冻水循环泵→计时时间=360S（6分钟），冷冻水泵运行状态为OFF，关闭冷却水循环泵→冷冻水流量<20且冷却水流量<20，关闭冷却塔→冷机关闭完成3、板换启动→平台选择了板换模式，并且发送了启动命令（开始计时）→水泵、冷却塔、冷机没有故障，且没有切为本地，否则报故障，机组停机，切机→板换模式对应的4个阀门开到位，否则报故障，机组停机，切机→冷却塔进水阀开度>80%，否则报故障，切机→开启冷却水循环泵，冷却水循环泵频率>（设定启动频率-5）→开启冷却塔，冷却塔频率>25HZ→开启冷冻水泵→板换启动完成4、板换关闭→平台选择了板换模式，并且发送了关机命令（开始计时）→计时时间=30S（半分钟），关闭冷冻水循环泵→计时时间=60S（6分钟），冷冻水泵运行状态为OFF，关闭冷却水循环泵→冷冻水流量<20且冷却水流量<20，关闭冷却塔→板换关闭完成二、冷机故障切换逻辑1、故障条件➢大前提：制冷单元发送了开机命令或者在运行中➢设备（冷机、冷冻水泵、冷却水泵、冷却塔）切换到本地模式➢设备（冷机、冷冻水泵、冷却水泵、冷却塔）故障➢冷机断电（延时10S（可设置）时间没有恢复）。
PLC的基本原理及工作方式
PLC的基本原理及工作方式PLC（可编程逻辑控制器）是一种用于控制机器和自动化系统的计算机设备。
它以电子方式模拟和控制物理过程，广泛应用于工业生产、自动化系统和机械设备的控制。
本文将介绍PLC的基本原理和工作方式。
一、PLC的基本原理PLC的核心原理是基于逻辑控制。
它使用硬件电路和软件编程相结合的方式，实现对设备和过程的控制。
PLC的基本原理包括输入、输出和处理。
1. 输入(Input)：PLC接收来自传感器、按钮和其他设备的输入信号。
这些输入信号可以是开关状态、传感器检测到的物理量或其他控制信号。
2. 输出(Output)：PLC根据输入信号的分析和处理，通过输出接口控制执行器、马达、阀门等设备的工作状态。
输出信号可以包括开关信号、驱动电压等。
3. 处理(Processing)：PLC中有一个中央处理器(CPU)，负责执行编程逻辑。
它将输入信号和存储在其内部存储器中的程序进行比较、计算和逻辑运算，从而确定正确的输出信号。
其中，PLC的内部存储器由程序和数据两部分组成。
程序存储器存储PLC的控制程序，用于处理输入信号并输出相应信号。
数据存储器用于存储各类变量、计数器和定时器等数据。
二、PLC的工作方式PLC的工作方式可以分为扫描周期和周期内的逻辑运算。
1. 扫描周期(Scan Cycle)：PLC以固定的扫描周期工作，通常为几毫秒至几十毫秒不等。
扫描周期是指PLC运行一次完整的输入-处理-输出过程所需要的时间。
在一个扫描周期内，PLC对输入信号进行采集，对采集到的信号进行处理，然后确定相应的输出信号。
2. 周期内的逻辑运算：在一个扫描周期内，PLC执行编程逻辑，对输入信号进行处理和判断，并根据程序设定的条件和逻辑进行计算。
根据计算结果，PLC确定输出信号的状态。
如果程序中有循环、计数器或定时器，PLC会根据这些设定进行相应的操作。
PLC的工作方式可分为三个步骤：输入采样、逻辑处理和输出响应。
在输入采样阶段，PLC读取输入信号的状态，并将其存储在内部存储器中。
PLC1-2
7. 编程工具
编程器是对PLC进行操作的工具 进行操作的工具 编程器是对
编辑、调试程序，监控程序执行，在线测试PLC内部状态和参数，与PLC进行人机对话 内部状态和参数， 编辑、调试程序，监控程序执行，在线测试 内部状态和参数 进行人机对话
专用编程器 简易编程器 图形编程器 计算机辅助编程 在装有专用编程软件的计算机上编程
18
2. 存储器
系统程序存储器—— 存储系统系统程序 系统程序存储器 用户程序存储器—— 存储系统用户程序 用户程序存储器 工作数据存储器—— 存储工作数据 工作数据存储器
19
3. I/O单元 单元
PLC与外部设备联系的桥梁 与外部设备联系的桥梁 开关量输入单元
直流输入单元 交流输入单元 晶体管输出单元
电
+5V
输出
R2
T2 D FU COM
23
晶闸管输出电路
输出 电 输出
内 部 电 路
T → →
R2 C
～
LED R1 FU
COM
24
继电器输出电路
输出 继电器 内 部 电 路
J LED ～ R COM
输出
25
4. 电源单元
PLC由开关式稳压电源为内部电路供电 由开关式稳压电源为内部电路供电 开关电源 输入电压范围宽 体积小 重量轻 效率高 抗干扰性能好 有的PLC能向外部提供 能向外部提供24V的直流电源 的直流电源 有的 能向外部提供 的直流 可作为输入单元连接的外部设备的电源
开关量输出单元
晶闸管输出单元 继电器输出单元
20
直流输入电路
输入
S R1 T C COM LED R2 → → A R3 +5V
PLC编程的三大量：开关量、模拟量、脉冲量讲解
PLC编程的3大量：开关量、模拟量、脉冲量讲解1、 开关量也称逻辑量，指仅有两个取值，0或1、ON或OFF（开关量只有两种状态0/1，包括开入量和开出量，反映的是状态）。
它是最常用的控制，对它进行控制是PLC的优势，也是PLC最基本的应用。
开关量控制的目的是，根据开关量的当前输入组合与历史的输入顺序，使PLC产生相应的开关量输出，以使系统能按一定的顺序工作。
所以，有时也称其为顺序控制。
而顺序控制又分为手动、半自动或自动。
而采用的控制原则有分散、集中与混合控制三种。
2、 模拟量是指一些连续变化的物理量（数字量是不连续的。
反映的是电量测量数值），如电压、电流、压力、速度、流量等。
PLC是由继电控制引入微处理技术后发展而来的，可方便及可靠地用于开关量控制。
由于模拟量可转换成数字量，数字量只是多位的开关量，故经转换后的模拟量，PLC也完全可以可靠的进行处理控制。
由于连续的生产过程常有模拟量，所以模拟量控制有时也称过程控制。
模拟量多是非电量，而PLC只能处理数字量、电量。
所有要实现它们之间的转换要有传感器，把模拟量转换成数电量。
如果这一电量不是标准的，还要经过变送器，把非标准的电量变成标准的电信号，如4—20mA、1—5V、0—10V等等。
同时还要有模拟量输入单元(A/D)，把这些标准的电信号变换成数字信号。
模拟量输出单元(D/A)，以把PLC处理后的数字量变换成模拟量——标准的电信号。
所以标准电信号、数字量之间的转换就要用到各种运算。
这就需要搞清楚模拟量单元的分辨率以及标准的电信号。
例如：PLC模拟单元的分辨率是1/32767，对应的标准电量是0—10V，所要检测的是温度值0—100℃。
那么0—32767对应0—100℃的温度值。
然后计算出1℃所对应的数字量是327.67。
如果想把温度值精确到0.1℃，把327.67/10即可。
模拟量控制包括：反馈控制、前馈控制、比例控制、模糊控制等。
这些都是PLC内部数字量的计算过程。
plc基本工作原理
plc基本工作原理
PLC（可编程逻辑控制器）是一种专门用于工业自动化控制系统的电子装置，其基本的工作原理如下：
1. 输入信号采集：PLC通过输入模块采集来自传感器、开关等的输入信号。
输入信号可以是开关状态、模拟量电压或电流等。
2. 信号处理：PLC对采集到的输入信号进行处理，如滤波、放大或数字转换，以确保输入信号的准确性和稳定性。
3. 逻辑控制：PLC根据事先编程好的逻辑控制程序，对输入信号进行逻辑运算、判断和比较。
根据不同的逻辑条件，PLC 可以执行各种控制操作。
4. 输出控制：PLC通过输出模块产生相应的输出信号，用于控制执行器、电磁阀、电机等执行元件。
输出信号可以是开关信号、模拟量电压或电流等。
5. 监视与通信：PLC可以监视系统的运行状态，检测故障并进行报警。
同时，PLC也可以通过通信接口与上位机、其他PLC或外部设备进行通信，实现数据交换和集中监控。
总结起来，PLC的基本工作原理是通过采集、处理和控制输入信号，然后产生相应的输出信号，以实现对工业自动化系统的控制和监控。
由于其可编程性和灵活性，PLC在工业领域被广泛应用于各种自动化控制任务。
PLC工作原理
PLC工作原理PLC（可编程逻辑控制器）是一种用于自动化控制系统的电子设备，广泛应用于工业生产中。
它通过编程来控制和监控生产过程中的各种设备和机器，实现自动化生产。
PLC的工作原理是基于输入和输出信号的逻辑运算。
它接收来自传感器和其他输入设备的信号，经过内部的逻辑运算和处理，然后通过输出模块控制执行器和其他输出设备。
这种信号的输入和输出过程可以通过编程进行灵活的控制和调整。
PLC的工作原理主要包括以下几个方面：1. 输入模块：PLC通过输入模块接收来自传感器、开关和其他输入设备的信号。
这些输入信号可以是数字信号（如开关状态）或模拟信号（如温度、压力等）。
输入模块将这些信号转换为数字信号，然后传递给PLC的中央处理单元（CPU）进行处理。
2. 中央处理单元（CPU）：CPU是PLC的核心部件，负责接收和处理输入信号，执行编程逻辑，并控制输出信号。
它包含一个微处理器和内存单元，用于存储和执行用户编写的程序。
3. 程序：PLC的程序是由用户编写的，通常使用基于图形化编程语言（如梯形图）的编程软件进行编写。
程序中包含了各种逻辑运算、条件判断和控制指令，用于控制和监控生产过程中的各个设备。
4. 输出模块：PLC通过输出模块控制执行器、电机和其他输出设备的操作。
输出模块接收CPU发送的控制信号，并将其转换为适合输出设备的信号类型，如电压、电流等。
这些信号将被传递给输出设备，从而实现对生产过程的控制。
5. 通信接口：PLC通常具有与其他设备进行通信的能力，如与上位机、人机界面（HMI）等进行数据交换。
这些通信接口可以实现对PLC的远程监控和控制。
PLC的工作原理基于可编程的逻辑控制，它具有以下优点：1. 灵活性：PLC的程序可以根据实际需求进行编写和修改，从而实现对生产过程的灵活控制。
这使得PLC适用于各种不同的应用场景和工业自动化需求。
2. 可靠性：PLC具有较高的可靠性和稳定性，能够长时间运行而不容易发生故障。
PLC中的开关量逻辑控制
PLC的基本组成
中央处理单元（CPU）
控制PLC的核心，负责执行用户程序和系统 程序。
输入/输出接口
用于连接外部设备和PLC之间的信号传输。
存储器
用于存储用户程序、系统程序和数据。
电源
为PLC提供工作电源。
PLC的工作原理
扫描
PLC按照循环方式扫描用户程序，并对输入信号进行 采样。
执行
根据用户程序的控制逻辑，对输入信号进行处理，生 成相应的输出信号。
开关量逻辑控制对于环境变 化较为敏感，如温度、湿度 、振动等，需要采取相应的 防护措施。
可扩展性有限
随着工业自动化技术的发展 ，开关量逻辑控制的扩展性 逐渐不能满足需求，需要采 用其他控制方式进行补充。
未来发展趋势
智能化发展
网络化发展
随着人工智能技术的发展， 开关量逻辑控制将逐渐融入 智能控制算法，提高系统的
CATALOGUE
开关量逻辑控制在PLC中的应用
顺序控制
顺序控制
通过预设的逻辑条件，对生产过程中 的各个阶段进行精确控制，确保生产 流程按照预定的顺序进行。
顺序控制的应用
在自动化生产线、包装机械、印刷机 械等场景中广泛应用，用于控制机械 设备的启动、停止以及顺序动作。
过程控制
过程控制
通过PLC对工业生产过程中的各种参数进行监测和控制，以实现生产过程的自 动化和优化。
灵活性好
开关量逻辑控制可以根据实际需求灵活配 置输入输出点，实现各种复杂的逻辑控制 功能。
挑战
对硬件要求高
开关量逻辑控制需要大量的 输入输出点，对硬件设备的 需求较高，增加了系统的成 本。
对编程人员要求高
虽然编程语言简单，但对于 编程人员的技术水平要求较 高，需要具备丰富的电气控 制经验和技能。
PLC的基本工作原理和功能解析
PLC的基本工作原理和功能解析PLC（可编程逻辑控制器）是一种数字化电子设备，广泛应用于自动化控制系统中。
它具备高度的灵活性和可编程性，能够以不同的方式执行各种控制任务。
本文将对PLC的基本工作原理和功能进行解析，帮助读者更好地理解和应用PLC技术。
一、PLC的基本工作原理PLC的运行原理可以分为三个基本步骤：输入、处理和输出。
输入：PLC通过输入模块接收来自不同传感器、按钮、开关等设备的信号。
这些信号作为系统的输入，用于感知外部环境的变化。
常见的输入信号包括开关状态（开/关）、电压信号、光传感器信号等。
处理：接收到输入信号后，PLC将根据程序中预设的逻辑和条件对输入信号进行处理。
PLC的中央处理器（CPU）会根据输入信号的状态和编写好的程序，进行数据处理、逻辑运算、定时计数等操作。
处理过程中，PLC可以实时监测、判断和控制各个输入信号。
输出：经过处理后，PLC将根据程序的逻辑结果，通过输出模块向执行器、电机、继电器等输出装置发送控制信号。
输出信号的作用是实现用户对系统的控制，比如控制电机的转动、开启或关闭继电器等操作。
PLC通过输入、处理和输出三个步骤实现对自动化系统的完整控制，其可编程性和逻辑处理能力保证了系统的高度灵活性和可靠性。
二、PLC的基本功能PLC作为一种专门用于控制过程的电子设备，具备多种功能，如下所述：1. 逻辑控制功能：PLC能够实现开关、定时、计数等逻辑控制功能。
通过编写程序来定义不同输入信号的处理方式，实现对控制系统的逻辑控制。
2. 运算处理功能：PLC内部的中央处理器具备数学运算和逻辑运算的能力，可实现各种算术运算、逻辑运算和数据处理操作。
这样，PLC 可以根据特定条件进行判断，并执行相应的控制策略。
3. 通信功能：现代PLC设备具备丰富的通信接口，可以与其他设备进行数据交换和通信。
通过串口、以太网等通信方式，PLC可实现与上位机、其他PLC、传感器等设备的联网通信，从而实现远程监控、集中控制等功能。
