ds1302时钟程序详解,ds1302程序流程图(C程序)
ds1302程序及原理图

/**************************************************;文件名:DS1302.c;功能:设置时间,然后将时间读出显示在数码管上;硬件描述:PORTD口接数码管的8个笔段; PORTA 0~2及PORTE 0~2分别接6位数码管的位;RC3接SCK,RC4接SDA,RC2接RST*/#include "pic.h"#define uchar unsigned char#define uint unsigned int#define Hidden 16__CONFIG(HS&WDTDIS&LVPDIS); //配置文件,设置为HS方式振荡,禁止看门狗,低压编程关闭ucharDispTab[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,0x88,0x83,0xC6,0xA1,0x8 6,0x8E,0xFF};uchar BitTab[]={0xfb,0xfd,0xfe};uchar DispBuf[6];#define LSB 0x01#define WrEnDisCmd 0x8e //写允许/禁止指令代码#define WrEnDat 0x00 //写允许数据#define WrDisDat 0x80 //写禁止数据#define OscEnDisCmd 0x80 //振荡器允许/禁止指令代码#define OscEnDat 0x00 //振荡器允许数据#define OscDisDat 0x80 //振荡器禁止数据#define WrMulti 0xbe //写入多个字节的指令代码#define WrSingle 0x84 //写入单个字节的指令代码#define RdMulti 0xbf //读出多个字节的指令代码#define cClk RC3 //与时钟线相连的PIC16F877A芯片的管脚#define cDat RC4 //与数据线相连的PIC16F877A芯片的管脚#define cRst RC2 //与复位端相连的PIC16F877A芯片的管脚#define SCL_CNT TRISC3 //SCL管脚控制位#define SDA_CNT TRISC4 //SDA管脚控制位#define RST_CNT TRISC2 //RST管脚控制位void mDelay(uint DelayTime){ uint temp;for(;DelayTime>0;DelayTime--){ for(temp=0;temp<270;temp++){;}}}void interrupt Disp(){ static uchar dCount; //用作显示的计数器if(TMR1IF==1&&TMR1IE==1)//Timer 1 inetrrupt{TMR1H=-(8000/256);TMR1L=-(8000%256); //重置定时初值}PORTA|=0x07; //关前面的显示PORTE|=0X07; //关前面的显示PORTD=DispTab[DispBuf[dCount]]; //显示第i位显示缓冲区中的内容if(dCount<3)PORTE&=BitTab[dCount]; //第1~3位是由PORTE控制的elsePORTA&=BitTab[dCount-3]; //第4~6位是由PORTA的低3位控制的dCount++;if(dCount==6)dCount=0;TMR1IF=0; //清中断标志}//数码管位 1 2 3 4 5 6//引脚RE0 RE1 RE2 RA2 RA1 RA0//根据这个表,只要改变PORTA&=0xfe,即可点亮任意一个数码管//例:PORTA&=0xfd //点亮第5位数码管// PORTE&=0xfe //点亮第3位数码管void uDelay(uchar i){ for(;i>0;i--){;}}void SendDat(uchar Dat){ uchar i;for(i=0;i<8;i++){cDat=Dat&LSB; //数据端等于tmp数据的末位值Dat>>=1;cClk=1;uDelay(1);cClk=0;}}/*写入1个或者多个字节,第1个参数是相关命令#define WrMulti 0xbe //写入多个字节的指令代码#define WrSingle 0x84 //写入单个字节的指令代码第2个参数是待写入的值第3个参数是待写入数组的指针*/void WriteByte(uchar CmdDat,uchar Num,uchar *pSend){uchar i=0;SDA_CNT=0; //数据端设为输出cRst=0;uDelay(1);cRst=1;SendDat(CmdDat);for(i=0;i<Num;i++){ SendDat(*(pSend+i));}cRst=0;}/*读出字节,第一个参数是命令#define RdMulti 0xbf //读出多个字节的指令代码第2个参数是读出的字节数,第3个是指收数据数组指针*/void RecByte(uchar CmdDat,uchar Num,uchar *pRec){uchar i,j,tmp;SDA_CNT=0; //数据端设为输出cRst=0; //复位引脚为低电平uDelay(1);cClk=0;uDelay(1);cRst=1;SendDat(CmdDat); //发送命令SDA_CNT=1; //数据端设为输入for(i=0;i<Num;i++){ for(j=0;j<8;j++){ tmp>>=1;if(cDat)tmp|=0x80;cClk=1;uDelay(1);cClk=0;}*(pRec+i)=tmp;}uDelay(1);cRst=0;}/*当写保护寄存器的最高位为0时,允许数据写入寄存器。
DS1302显示时钟的C程序

#include<reg52.h> //包含单片机寄存器的头文件#include<intrins.h> //包含_nop_()函数定义的头文件#define uint unsigned int#define uchar unsigned charunsigned char code digit[10]={"0123456789"}; //定义字符数组显示数字sbit SCLK=P1^0; //位定义1302芯片的接口,时钟输出端口定义在P1.0引脚 sbit DATA=P1^1; //位定义1302芯片的接口,数据输出端定义在P1.1引脚sbit RST=P1^2; //位定义1302芯片的接口,复位端口定义在P1.2引脚/*****************************************************函数功能:延时若干微秒入口参数:n***************************************************/void delay(uint i){ unsigned char j;while(i--){for(j=110;j>0;j--){;}}}/*****************************************************函数功能:向1302写一个字节数据入口参数:x***************************************************/void Write1302(unsigned char dat){unsigned char i;SCLK=0; //拉低SCLK,为脉冲上升沿写入数据做好准备 delay(2); //稍微等待,使硬件做好准备for(i=0;i<8;i++) //连续写8个二进制位数据{DATA=dat&0x01; //取出dat的第0位数据写入1302 低位在前,高位在后 delay(2); //稍微等待,使硬件做好准备SCLK=1; //上升沿写入数据delay(2); //稍微等待,使硬件做好准备SCLK=0; //重新拉低SCLK,形成脉冲dat>>=1; //将dat的各数据位右移1位,准备写入下一个数据位 }}/*****************************************************函数功能:根据命令字,向1302写一个字节数据入口参数:Cmd,储存命令字;dat,储存待写的数据。
DS1302时钟芯片 C语言程序设计

unsigned char i,tmp; time_buf[1]=ds1302_read_byte(ds1302_year_add); //年 time_buf[2]=ds1302_read_byte(ds1302_month_add); //月 time_buf[3]=ds1302_read_byte(ds1302_date_add); //日 time_buf[4]=ds1302_read_byte(ds1302_hr_add); //时 time_buf[5]=ds1302_read_byte(ds1302_min_add); //分 time_buf[6]=(ds1302_read_byte(ds1302_sec_add))&0x7F;//秒 time_buf[7]=ds1302_read_byte(ds1302_day_add); //周 for(i=0;i<8;i++){ //BCD处理 tmp=time_buf[i]/16; time_buf1[i]=time_buf[i]%16; time_buf1[i]=time_buf1[i]+tmp*10; } } /*DS302初始化函数*/ void ds1302_init(void) { RST_CLR; /*RST脚置低*/ SCK_CLR; /*SCK脚置低*/ }
} else { temp &= 0x7F; } SCK_SET; SCK_CLR; } RST_CLR; /*停止DS1302总线*/ return temp; } /*向DS302写入时钟数据*/ void ds1302_write_time(void) { unsigned char i,tmp; for(i=0;i<8;i++){ //BCD处理 tmp=time_buf1[i]/10; time_buf[i]=time_buf1[i]%10; time_buf[i]=time_buf[i]+tmp*16; } ds1302_write_byte(ds1302_control_add,0x00); //关闭写保护 ds1302_write_byte(ds1302_sec_add,0x80); //暂停 ds1302_write_byte(ds1302_charger_add,0xa9); //涓流充电 ds1302_write_byte(ds1302_year_add,time_buf[1]); //年 ds1302_write_byte(ds1302_month_add,time_buf[2]); //月 ds1302_write_byte(ds1302_date_add,time_buf[3]); //日 ds1302_write_byte(ds1302_day_add,time_buf[7]); //周 ds1302_write_byte(ds1302_hr_add,time_buf[4]); //时 ds1302_write_byte(ds1302_min_add,time_buf[5]); //分 ds1302_write_byte(ds1302_sec_add,time_buf[6]); //秒 ds1302_write_byte(ds1302_day_add,time_buf[7]); //周 ds1302_write_byte(ds1302_control_add,0x80); //打开写保护 } /*从DS302读出时钟数据*/ void ds1302_read_time(void) {
DS1302数码管电子闹钟程序

/*****************************************************///DS1302+数码管+3个独立按键//// 精确定时/////*****************************************************/ /****************************************************************/// 利用ds1302精确定时,同时按键可调时间。
//// 每操作一次时钟,都会有蜂鸣器响大约200ms,以提示操作。
///***************************************************************/#include<reg52.h>#include"ds1302.h"uchar code tab[]={ 0x3F,/*0*/0x06,/*1*/0x5B,/*2*/0x4F,/*3*/0x66,/*4*/0x6D,/*5*/0x7D,/*6*/0x07,/*7*/0x7F,/*8*/0x6F,/*9*/} ;//共阴码char clock1[3]={0};int i,j=0,flag1=0;void delay(uint xms){uint x,y;for(x=xms;x>0;x--)for(y=110;y>0;y--);}void init()//初始化{//RST=0;//SCLK=0;//write_1302(0x80,0x00);//写控制字,允许写//write_1302(0x90,0x00);//禁止涡流充电TMOD=0x01;TH0=(65536-50000)/256;TL0=(65536-50000)%256;EA=1;ET0=1;TR0=1;}void display(uchar miaog,uchar miaos,uchar feng,uchar fens,uchar shig,uchar shis)//数码管动态显示{P2=0x7f;P0=tab[miaog];delay(5);P2=0xbf;P0=tab[miaos];delay(5);P2=0xdf;P0=0xc0;delay(5);P2=0xef;P0=tab[feng];delay(5);P2=0xf7;P0=tab[fens];delay(5);P2=0xfb;P0=0xc0;delay(5);P2=0xfd;P0=tab[shig];delay(5);P2=0xfe;P0=tab[shis];delay(5);}write_sfm(uchar miao,uchar fen,uchar shi) //写入到数码管{uchar miaog,miaos,feng,fens,shig,shis;miaog=miao%10;miaos=miao/10;feng=fen%10;fens=fen/10;shig=shi%10;shis=shi/10;display(miaog,miaos,feng,fens,shig,shis);}void didi() //发声程序{buzzer=0;delay(50);buzzer=1;}void keyscan()//按键扫描程序{uchar temp;if(key1==0) //功能键{if(key1==0){while(!key1);key1n=key1n++;if(key1n==5)key1n=1;switch(key1n){case 1://didi();temp=(miao)/10*16+(miao)%10;//将秒转化成bcd码,没这句秒就变化,不知为什么write_1302 (0x8e,0x00); //禁止写保护write_1302 (0x80,0x80|temp); //时钟暂停write_1302 (0x8e,0x80); //允许写保护break;case 2 ://didi();break;case 3 ://didi();break;case 4 ://didi();temp=miao/10*16+miao%10;write_1302 (0x8e,0x00); //禁止写保护write_1302 (0x80,0x00|temp);//时钟开始write_1302 (0x8e,0x80); //允许写保护break;}}}if(key4==0) //闹钟键{if(key4==0){while(!key4);keyn++;if(keyn==4)keyn=0;while(keyn){EA=0; //闹钟键if(key4==0)if(key4==0){while(!key4);keyn++;if(keyn==4)keyn=0;}write_sfm(clock1[2],clock1[1],clock1[0]);if(keyn==1) //时修改{if(key3==0) //减键{//delay(3);if(key3==0){while(!key3);clock1[0]--;if(clock1[0]<0)clock1[0]=24;}}if(key2==0) //加键{//delay(3);if(key2==0){while(!key2);clock1[0]++;if(clock1[0]>24)clock1[0]=0;}}}if(keyn==2) //分修改{if(key3==0) //减键{//delay(3);if(key3==0){while(!key3);clock1[1]--;if(clock1[1]<0)clock1[1]=59;}}if(key2==0) //加键{//delay(3);if(key2==0){while(!key2);clock1[1]++;if(clock1[1]>59)clock1[1]=0;}}}if(keyn==3) //秒修改{if(key3==0) //减键{//delay(3);if(key3==0){while(!key3);clock1[2]--;if(clock1[2]<0)clock1[2]=59;}}if(key2==0) //加键{//delay(3);if(key2==0){while(!key2);clock1[2]++;if(clock1[2]>59)clock1[2]=0;}}}}} EA=1;}if(key1n!=0) //当按下功能键key1,按以下才有用{if(key2==0) //加键{delay(3);if(key2==0){while(!key2);switch(key1n){case 1 : //didi(); //秒temp=(miao+1)/10*16+(miao+1)%10;if(miao==59)temp=0;write_1302 (0x8e,0x00); //禁止写保护write_1302 (0x80,0x80|temp);write_1302 (0x8e,0x80); //允许写保护break;case 2 : // didi(); //分temp=(fen+1)/10*16+(fen+1)%10;if(fen==59)temp=0;write_1302 (0x8e,0x00); //禁止写保护write_1302 (0x82,temp);write_1302 (0x8e,0x80); //允许写保护break;case 3 :// didi();temp=(shi+1)/10*16+(shi+1)%10; //时if(shi==23)temp=0;write_1302 (0x8e,0x00); //禁止写保护write_1302 (0x84,temp);write_1302 (0x8e,0x80); //允许写保护break;}}}if(key3==0) //减键{delay(3);if(key3==0){while(!key3);switch(key1n){case 1 ://didi();temp=(miao-1)/10*16+(miao-1)%10; //秒if(miao==0)temp=89;write_1302 (0x8e,0x00); //禁止写保护write_1302 (0x80,0x80|temp);write_1302 (0x8e,0x80); //允许写保护break;case 2 ://didi();temp=(fen-1)/10*16+(fen-1)%10; //分if(fen==0)temp=89;write_1302 (0x8e,0x00); //禁止写保护write_1302 (0x82,temp);write_1302 (0x8e,0x80); //允许写保护break;case 3 ://didi();temp=(shi-1)/10*16+(shi-1)%10; //时if(shi==0)temp=35;write_1302 (0x8e,0x00); //禁止写保护write_1302 (0x84,temp);write_1302 (0x8e,0x80); //允许写保护break;}}}}//write_1302(0x80,miao|0x80);//miao++;/* if(key2==0){if(key2==0){while(!key2);write_1302(0x80,miao|0x00);//打开1302振荡器}}*/}void main(){init();//buzzer=0;//miao=20;//fen=10;//shi=23;while(1){miao = BCD_Decimal(read_1302(0x81));fen = BCD_Decimal(read_1302(0x83));shi = BCD_Decimal(read_1302(0x85));keyscan();if((miao==clock1[2])&&(fen==clock1[1])&&(shi==clock1[0])) {flag1=1;for(i=0;i<10;i++)didi();}if(j==100) for(i=0;i<10;i++) didi();if(j==200) {for(i=0;i<10;i++)didi();flag1=0;j=0;}}}void tiemr0() interrupt 1{if(flag1) j++;TH0=(65536-50000)/256;TL0=(65536-50000)%256;write_sfm(miao,fen,shi); }。
DS1302时钟C语言编程完整实例

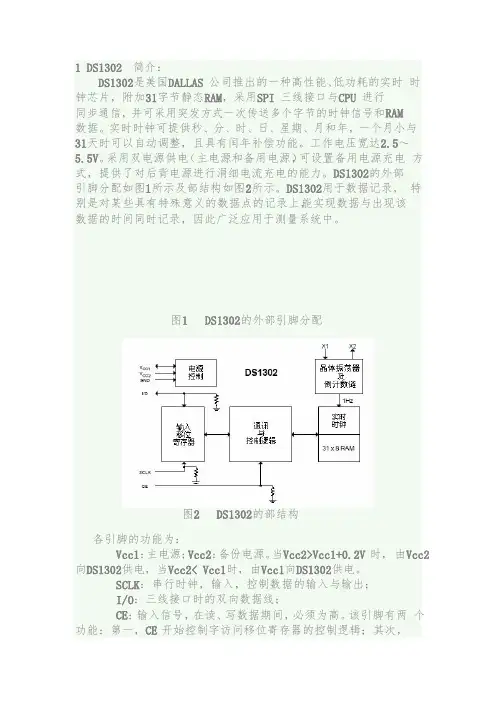

1 DS1302 简介:DS1302是美国D ALLAS 公司推出的一种高性能、低功耗的实时时钟芯片,附加31字节静态R AM,采用S PI 三线接口与C PU 进行同步通信,并可采用突发方式一次传送多个字节的时钟信号和R AM数据。
实时时钟可提供秒、分、时、日、星期、月和年,一个月小与31天时可以自动调整,且具有闰年补偿功能。
工作电压宽达2.5~5.5V。
采用双电源供电(主电源和备用电源),可设置备用电源充电方式,提供了对后背电源进行涓细电流充电的能力。
DS1302的外部引脚分配如图1所示及部结构如图2所示。
DS1302用于数据记录,特别是对某些具有特殊意义的数据点的记录上,能实现数据与出现该数据的时间同时记录,因此广泛应用于测量系统中。
图1 DS1302的外部引脚分配图2 DS1302的部结构各引脚的功能为:V cc1:主电源;Vcc2:备份电源。
当V cc2>Vcc1+0.2V 时,由V cc2向D S1302供电,当V cc2< Vcc1时,由V cc1向D S1302供电。
SCLK:串行时钟,输入,控制数据的输入与输出;I/O:三线接口时的双向数据线;CE:输入信号,在读、写数据期间,必须为高。
该引脚有两个功能:第一,CE 开始控制字访问移位寄存器的控制逻辑;其次,CE 提供结束单字节或多字节数据传输的方法。
DS1302有下列几组寄存器:① D S1302有关日历、时间的寄存器共有12个,其中有7个寄存器 (读时81h ~8Dh ,写时80h ~8Ch ),存放的数据格式为 BCD 码形式, 如图3所示。
图 3 DS1302有关日历、时间的寄存器 小时寄存器(85h 、84h )的位7用于定义 D S1302是运行于12小时 模式还是24小时模式。
当为高时,选择12小时模式。
在12小时模式时,位5是 ,当为1时,表示 PM 。
在24小时模式时,位5是第二个10小时 位。
秒寄存器(81h 、80h )的位7定义为时钟暂停标志(CH )。
ds1302时钟程序详解-ds1302程序流程图(C程序)

ds1302时钟程序详解,ds1302程序流程图(C程序)ds1302时钟程序详解DS1302 的控制字如图2所示。
控制字节的最高有效位(位7)必须是逻辑1,如果它为0,则不能把数据写入DS1302中,位6如果为0,则表示存取日历时钟数据,为1表示存取RAM数据;位5至位1指示操作单元的地址;最低有效位(位0)如为0表示要进行写操作,为1表示进行读操作,控制字节总是从最低位开始输出。
2.3 数据输入输出(I/O)在控制指令字输入后的下一个SCLK时钟的上升沿时,数据被写入DS1302,数据输入从低位即位0开始。
同样,在紧跟8位的控制指令字后的下一个SCLK脉冲的下降沿读出DS1302的数据,读出数据时从低位0位到高位7。
2.4 DS1302的寄存器DS1302有12个寄存器,其中有7个寄存器与日历、时钟相关,存放的数据位为BCD码形式,其日历、时间寄存器及其控制字见表1。
此外,DS1302 还有年份寄存器、控制寄存器、充电寄存器、时钟突发寄存器及与RAM相关的寄存器等。
时钟突发寄存器可一次性顺序读写除充电寄存器外的所有寄存器内容。
DS1302与RAM相关的寄存器分为两类:一类是单个RAM单元,共31个,每个单元组态为一个8位的字节,其命令控制字为C0H~FDH,其中奇数为读操作,偶数为写操作;另一类为突发方式下的RAM寄存器,此方式下可一次性读写所有的RAM的31个字节,命令控制字为FEH(写)、FFH(读)。
ds1302程序流程图3.2 DS1302实时时间流程图4示出DS1302的实时时间流程。
根据此流程框图,不难采集实时时间。
下面结合流程图对DS1302的基本操作进行编程:根据本人在调试中遇到的问题,特作如下说明: DS1302 与微处理器进行数据交换时,首先由微处理器向电路发送命令字节,命令字节最高位MSB(D7)必须为逻辑1,如果D7=0,则禁止写DS1302,即写保护;D6=0,指定时钟数据,D6=1,指定RAM数据;D5~D1指定输入或输出的特定寄存器;最低位LSB(D 0)为逻辑0,指定写操作(输入),D0=1,指定读操作(输出)。
DS1302程序及连接图

/****************************************************************************** ** 标题: 试验数码管显示时钟**** 通过本例程了解DS1302时钟芯片的基本原理和使用,理解并掌握DS1302时钟芯片** 驱动程序的编写以及实现数字字符在数码管中的显示。
** 注意:JP1302跳线冒要短接。
** 请学员认真消化本例程,懂DS1302在C语言中的操作******************************************************************************** */#include<reg52.h> //包含头文件,一般情况不需要改动,头文件包含特殊功能寄存器的定义#include <intrins.h>sbit SCK=P3^6; //时钟sbit SDA=P3^4; //数据sbit RST = P3^5;// DS1302复位sbit LS138A=P2^2;sbit LS138B=P2^3;sbit LS138C=P2^4;bit ReadRTC_Flag;//定义读DS1302标志unsigned char l_tmpdate[7]={0,0,12,15,5,3,8};//秒分时日月周年08-05-15 12:00:00unsigned char l_tmpdisplay[8];code unsigned char write_rtc_address[7]={0x80,0x82,0x84,0x86,0x88,0x8a,0x8c}; //秒分时日月周年最低位读写位code unsigned char read_rtc_address[7]={0x81,0x83,0x85,0x87,0x89,0x8b,0x8d};code unsigned char table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40};//共阴数码管0-9 '-' '熄灭‘表/******************************************************************//* 函数声明*//******************************************************************/void Write_Ds1302_byte(unsigned char temp);void Write_Ds1302( unsigned char address,unsigned char dat );unsigned char Read_Ds1302 ( unsigned char address );void Read_RTC(void);//read RTCvoid Set_RTC(void); //set RTCvoid InitTIMER0(void);//inital timer0/******************************************************************//* 主函数*//******************************************************************/void main(void){InitTIMER0(); //初始化定时器0Set_RTC(); //写入时钟值,如果使用备用电池时候,不需要没每次上电写入,此程序应该屏蔽while(1){if(ReadRTC_Flag){ReadRTC_Flag=0;Read_RTC();l_tmpdisplay[0]=l_tmpdate[2]/16; //数据的转换,因我们采用数码管0~9的显示,将数据分开l_tmpdisplay[1]=l_tmpdate[2]&0x0f;l_tmpdisplay[2]=10; //加入"-"l_tmpdisplay[3]=l_tmpdate[1]/16;l_tmpdisplay[4]=l_tmpdate[1]&0x0f;l_tmpdisplay[5]=10;l_tmpdisplay[6]=l_tmpdate[0]/16;l_tmpdisplay[7]=l_tmpdate[0]&0x0f;}}}/******************************************************************//* 定时器0初始化*//******************************************************************/void InitTIMER0(void){TMOD|=0x01;//定时器设置16位TH0=0xef;//初始化值TL0=0xf0;ET0=1;TR0=1;EA=1;}/******************************************************************/ /* 写一个字节*/ /******************************************************************/ void Write_Ds1302_Byte(unsigned char temp){unsigned char i;for (i=0;i<8;i++) //循环8次写入数据{SCK=0;SDA=temp&0x01; //每次传输低字节temp>>=1; //右移一位SCK=1;}}/******************************************************************/ /* 写入DS1302 */ /******************************************************************/ void Write_Ds1302( unsigned char address,unsigned char dat ){RST=0;_nop_();SCK=0;_nop_();RST=1;_nop_(); //启动Write_Ds1302_Byte(address); //发送地址Write_Ds1302_Byte(dat); //发送数据RST=0; //恢复}/******************************************************************/ /* 读出DS1302数据*/ /******************************************************************/ unsigned char Read_Ds1302 ( unsigned char address ){unsigned char i,temp=0x00;RST=0;_nop_();_nop_();SCK=0;_nop_();_nop_();RST=1;_nop_();_nop_();Write_Ds1302_Byte(address);for (i=0;i<8;i++) //循环8次读取数据{if(SDA)temp|=0x80; //每次传输低字节SCK=0;temp>>=1; //右移一位_nop_();_nop_();_nop_();SCK=1;}RST=0;_nop_(); //以下为DS1302复位的稳定时间_nop_();RST=0;SCK=0;_nop_();_nop_();_nop_();_nop_();SCK=1;_nop_();_nop_();SDA=0;_nop_();_nop_();SDA=1;_nop_();_nop_();return (temp); //返回}/******************************************************************/ /* 读时钟数据*/ /******************************************************************/ void Read_RTC(void) //读取日历{unsigned char i,*p;p=read_rtc_address; //地址传递for(i=0;i<7;i++) //分7次读取秒分时日月周年{l_tmpdate[i]=Read_Ds1302(*p);p++;}}/******************************************************************/ /* 设定时钟数据*/ /******************************************************************/ void Set_RTC(void) //设定日历{unsigned char i,*p,tmp;for(i=0;i<7;i++){ //BCD处理tmp=l_tmpdate[i]/10;l_tmpdate[i]=l_tmpdate[i]%10;l_tmpdate[i]=l_tmpdate[i]+tmp*16;}Write_Ds1302(0x8E,0X00);p=write_rtc_address; //传地址for(i=0;i<7;i++) //7次写入秒分时日月周年{Write_Ds1302(*p,l_tmpdate[i]);p++;}Write_Ds1302(0x8E,0x80);}/******************************************************************/ /* 定时器中断函数*/ /******************************************************************/ void tim(void) interrupt 1 using 1//中断,用于数码管扫描{static unsigned char i,num;TH0=0xf5;TL0=0xe0;P0=table[l_tmpdisplay[i]]; //查表法得到要显示数字的数码段switch(i){case 0:LS138A=0; LS138B=0; LS138C=0; break;case 1:LS138A=1; LS138B=0; LS138C=0; break;case 2:LS138A=0; LS138B=1; LS138C=0; break;case 3:LS138A=1; LS138B=1; LS138C=0; break;case 4:LS138A=0; LS138B=0; LS138C=1; break;case 5:LS138A=1; LS138B=0; LS138C=1; break;case 6:LS138A=0; LS138B=1; LS138C=1; break;case 7:LS138A=1; LS138B=1; LS138C=1; break;}i++;if(i==8){i=0;num++;if(10==num) //隔段时间读取1302的数据。
ds1302时钟程序详解,ds1302程序流程图

ds1302时钟程序详解,ds1302程序流程图(C程序)ds1302时钟程序详解DS1302 的控制字如图2所示。
控制字节的最高有效位(位7)必须是逻辑1,如果它为0,则不能把数据写入DS1302中,位6如果为0,则表示存取日历时钟数据,为1表示存取RAM数据;位5至位1指示操作单元的地址;最低有效位(位0)如为0表示要进行写操作,为1表示进行读操作,控制字节总是从最低位开始输出。
数据输入输出(I/O)在控制指令字输入后的下一个SCLK时钟的上升沿时,数据被写入DS1302,数据输入从低位即位0开始。
同样,在紧跟8位的控制指令字后的下一个SCLK脉冲的下降沿读出DS1302的数据,读出数据时从低位0位到高位7。
DS1302的寄存器DS1302有12个寄存器,其中有7个寄存器与日历、时钟相关,存放的数据位为BCD码形式,其日历、时间寄存器及其控制字见表1。
此外,DS1302 还有年份寄存器、控制寄存器、充电寄存器、时钟突发寄存器及与RAM相关的寄存器等。
时钟突发寄存器可一次性顺序读写除充电寄存器外的所有寄存器内容。
DS1302与RAM相关的寄存器分为两类:一类是单个RAM单元,共31个,每个单元组态为一个8位的字节,其命令控制字为C0H~FDH,其中奇数为读操作,偶数为写操作;另一类为突发方式下的RAM寄存器,此方式下可一次性读写所有的RAM的31个字节,命令控制字为FEH(写)、FFH(读)。
ds1302程序流程图DS1302实时时间流程图4示出DS1302的实时时间流程。
根据此流程框图,不难采集实时时间。
下面结合流程图对DS1302的基本操作进行编程:根据本人在调试中遇到的问题,特作如下说明:DS1302 与微处理器进行数据交换时,首先由微处理器向电路发送命令字节,命令字节最高位MSB(D7)必须为逻辑1,如果D7=0,则禁止写DS1302,即写保护;D6=0,指定时钟数据,D6=1,指定RAM数据;D5~D1指定输入或输出的特定寄存器;最低位L SB(D0)为逻辑0,指定写操作(输入), D0=1,指定读操作(输出)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
ds1302时钟程序详解,ds1302程序流程图(C程序)
ds1302时钟程序详解
DS1302 的控制字如图2所示。
控制字节的最高有效位(位7)必须是逻辑1,如果它为0,则不能把数据写入DS1302中,位6如果为0,则表示存取日历时钟数据,为1表示存取RAM数据;位5至位1指示操作单元的地址;最低有效位(位0)如为0表示要进行写操作,为1表示进行读操作,控制字节总是从最低位开始
输出。
数据输入输出(I/O)
在控制指令字输入后的下一个SCLK时钟的上升沿时,数据被写入DS1302,数据输入从低位即位0开始。
同样,在紧跟8位的控制指令字后的下一个SCLK脉冲的下降沿读出DS1302的数据,读出数据时从低位0
位到高位7。
DS1302的寄存器
DS1302有12个寄存器,其中有7个寄存器与日历、时钟相关,存放的数据位为BCD码形式,其日历、时间
寄存器及其控制字见表1。
此外,DS1302 还有年份寄存器、控制寄存器、充电寄存器、时钟突发寄存器及与RAM相关的寄存器等。
时钟突发寄存器可一次性顺序读写除充电寄存器外的所有寄存器内容。
DS1302与RAM相关的寄存器分为两类:一类是单个RAM单元,共31个,每个单元组态为一个8位的字节,其命令控制字为C0H~FDH,其中奇数为读操作,偶数为写操作;另一类为突发方式下的RAM寄存器,此方式下可一次性读写所有的RA
M的31个字节,命令控制字为FEH(写)、FFH(读)。
ds1302程序流程图
DS1302实时时间流程
图4示出DS1302的实时时间流程。
根据此流程框图,不难采集实时时间。
下面结合流程图对DS1302的基
本操作进行编程:
根据本人在调试中遇到的问题,特作如下说明:DS1302 与微处理器进行数据交换时,首先由微处理器向电路发送命令字节,命令字节最高位MSB(D7)必须为逻辑1,如果D7=0,则禁止写DS1302,即写保护;D6 =0,指定时钟数据,D6=1,指定RAM数据;D5~D1指定输入或输出的特定寄存器;最低位LSB(D0)为逻辑0,指定写操作(输入),D0=1,指定读操作(输出)。
在DS1302的时钟日历或RAM进行数据传送时,DS13 02必须首先发送命令字节。
若进行单字节传送,8位命令字节传送结束之后,在下2个SCLK周期的上升沿输入数据字节,或在下8个SCLK周期的下降沿输出数据字节。
DS1302与RAM相关的寄存器分为两类:一类是单个RAM单元,共31个,每个单元组态为一个8位的字节,其命令控制字为C0H~FDH,其中奇数为读操作,偶数为写操作;再一类为突发方式下的RAM寄存器,在此方式下可一次性读、写所有的RAM的31个字节。
要特别说明的是备用电源B1,可以用电池或者超级电容器(0.1F以上)。
虽然DS1302在主电源掉电后的耗电很小,但是,如果要长时间保证时钟正常,最好选用小型充电电池。
可以用老式电脑主板上的充电电池。
如果断电时间较短(几小时或几天)时,就可以用漏电较小的普通电解电容器代替。
100 μF就可以保证1小时的正常走时。
DS1302在第一次加电后,必须进行初始化操作。
初始化后就可以按正常方法
调整时间。
