八年级物理上册第四章《光现象》作图
作图题
1、一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示。
请在图中画出它的入射光线和反射光线的大致方向。
1图 2题
2、一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示。
请在图中画出它的入射光线和反射光线的大致方向。
3．空气中有一发光点S ，发出的一条射向水中的光线，在水面发生折射后经过点P 。
请你在下左图中大致作出入射光线和折射光线。
4．根据平面镜成像规律在上右图中作一条入射光线，使其通过点A ，其反射光线通过B 点．。
八年级物理上册第四章光现象专题四光学作图作业课件人教版
19．如图所示，水里的光源O发出的一条光线射向水面，在水面处发生 反射和折射，反射光线经过P点，折射光线经过A点，请先通过作图找出水 面处的反射点，再作出入射光线、反射光线和折射光线。
16．(原创题)将一矩形玻璃砖从中间斜切后，向左右沿水平直线拉开 一小段距离，如图所示。一条光线从左侧垂直射入，画出这条光线从右 侧玻璃砖射出的光路图(保留作图痕迹)。
17．图中A、B两架飞机，一架是实际飞机，一架是从潜水艇中观察到 的该飞机的像，请作光路示意图确定实际飞机位置。
18．如图所示，在水池里有一个点光源S，SP是它发出的一条光线，在 SP的传播方向上有一块平面镜，QM是SP经此平面镜反射后的反射光线。 请你画出平面镜的准确位置和光线QM进入空气后的大致传播方向。
第四章 光现象 专题四 光学作图
类型一 利用光的直线传播作图 1．请画出物体AB在路灯灯光下的影子A′B′。
2．一口枯井中的一只青蛙在P点“坐井观天”，如图所示，请用光的 示意图画出青蛙观看到“天”的范围大小。
3．如图所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图， 并在光屏MN上标出AB所成的像。
10．竖直的墙面上有一块平面镜MN，小女孩站在平面镜前，她的脚前 有一枚硬币(如图中点A所示)，请你利用平面镜成像的特点画出小女孩看 到硬币的像的光路图。
11．如图所示，点光源S置于平面镜前，请画出点光源S的成像光路图。
12．如图所示，学校教学楼楼梯拐角处墙上装了一面镜子，在方便同 学们日常整理仪容的同时，也能更好地在节电的情况下通过光的反射对 楼道进行照明。请画出灯S经过镜子照射到下层楼道A点的光路及灯S在 镜中的像S′。
8．自行车尾灯内部由许多相互垂直的小平面镜构成，这样可以保证射 向尾灯的光原路反射回去。图乙为两个小平面镜的简化示意图，平面镜A和B 相互垂直，一束光与平面镜A成30°角射向平面镜A，请画出入射光线经过这 两个平面镜的光路图，并标出在平面镜B上发生反射时的反射角及度数。
第四章 光 现 象小专题(三) 光现象作图2024-2025学年初中物理(人教版安徽专用)八年级上册
1
2
3
4
5
6
78Βιβλιοθήκη 9 10 11 12 13 14 15 16 17 18
类型三 利用平面镜成像特点及原理作图 7. 请在图中画出物体AB在平面镜中所成的像A'B'（保留作图痕迹）。
1
2
3
4
5
6
7
8
9 10 11 12 13 14 15 16 17 18
8. （2023·西安期末）如图所示，S是一个发光点，S'是它在平面镜中成 的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面 镜反射后的光线。
1
2
3
4
5
6
7
8
9 10 11 12 13 14 15 16 17 18
18. （2024·合肥庐阳二模）生活中我们会看到很多关于光的现象，如 图，小明在公园湖面附近C点看到立于水中的水深测量标杆，其中A、B 两点到水面的距离相同（B点在图中没有标出），B'点是通过水面看到B 点的像，请利用所学知识画出小明看到B点的光路图。
1
2
3
4
5
6
7
8
9 10 11 12 13 14 15 16 17 18
11. （2023·亳州期末）如图所示，请画出物体AB在平面镜中的像A'B'， 并作出眼睛在C点看到A点的像A'的光路图。
1
2
3
4
5
6
7
8
9 10 11 12 13 14 15 16 17 18
类型四 利用光折射的特点作图 12. （2024·合肥一模）如图所示，一束光从空气斜射入水中，入射点为 O，OA为折射光线，画出大致的入射光线和反射光线。

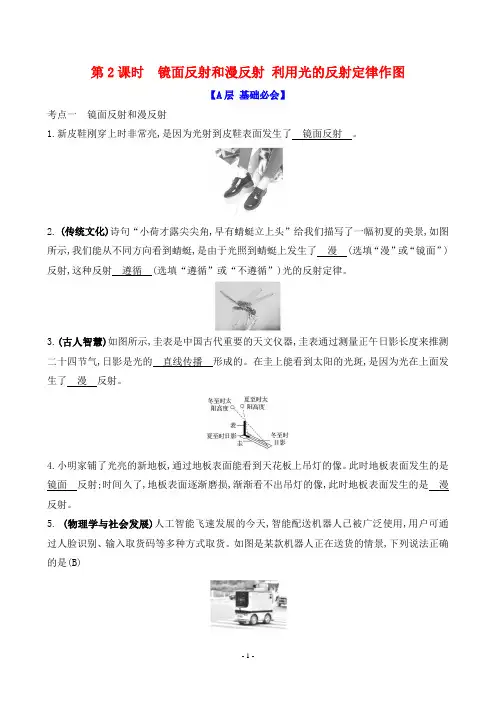

2024年人教版八年级上册物理第四章光现象第2节第2课时镜面反射和漫反射、利用光的反射定律作图
第2课时镜面反射和漫反射利用光的反射定律作图【A层基础必会】考点一镜面反射和漫反射1.新皮鞋刚穿上时非常亮,是因为光射到皮鞋表面发生了镜面反射。
2.(传统文化)诗句“小荷才露尖尖角,早有蜻蜓立上头”给我们描写了一幅初夏的美景,如图所示,我们能从不同方向看到蜻蜓,是由于光照到蜻蜓上发生了漫(选填“漫”或“镜面”)反射,这种反射遵循(选填“遵循”或“不遵循”)光的反射定律。
3.(古人智慧)如图所示,圭表是中国古代重要的天文仪器,圭表通过测量正午日影长度来推测二十四节气,日影是光的直线传播形成的。
在圭上能看到太阳的光斑,是因为光在上面发生了漫反射。
4.小明家铺了光亮的新地板,通过地板表面能看到天花板上吊灯的像。
此时地板表面发生的是镜面反射;时间久了,地板表面逐渐磨损,渐渐看不出吊灯的像,此时地板表面发生的是漫反射。
5. (物理学与社会发展)人工智能飞速发展的今天,智能配送机器人已被广泛使用,用户可通过人脸识别、输入取货码等多种方式取货。
如图是某款机器人正在送货的情景,下列说法正确的是(B)A.人脸识别是人脸发出的光射向摄像头B.人脸识别是人脸反射的光射向摄像头C.阳光下,机器人没有发生漫反射D.行人从各个方向都能看见机器人,是由于阳光在机器人表面发生了镜面反射6.一场春雨过后,梅江河东西两岸异常清丽,江面水清可鉴,这是因为发生了光的镜面反射。
旁边的摄影师常用反光板进行补光,以达到理想的摄影效果。
反光板的表面凹凸不平,使光在反光板的表面发生漫反射,这样反射的光线显得柔和,达到更为自然的效果。
(均选填“镜面反射”或“漫反射”)考点二利用光的反射定律作图7.(2024·运城期末)有时因为黑板“反光”会导致前排靠墙的同学看不清黑板上的字。
如图所示,A点表示窗户的位置,AO是通过窗户射入的一条入射光线,请在图中作出AO的反射光线OB,并标出反射角。
答:8.(教材再开发·P91问题原创)甘肃敦煌的塔式光热电站是通过定日镜把太阳光反射后会聚到吸热塔,经过其他装置进行发电。
初中物理人教八年级上册第四章光现象光的反射作图PPT
O
O
N
N
图甲
图乙
图丙
步骤：1、画出反射光线与入射光线的角平分线，即法线ON（如图乙）
2、根据法线与反射面垂直，画出镜面。（如图丙）
作图总结
突破点：法线， 画虚线
a.过入射点垂直镜面的直线。 b.反射光线和入射光线的对称轴。 c.反射光线和入射光线夹角的角 平分线。
光现象 光路作图总结 反射定律作图
一点、两角、三线
法
A
线N
B
入射光线
入 射
反 射
角
角
ir
反射光线
物体表面 入射O点
注意：法线是为了研究问题的方便而加入的辅助线，本 身本不存在，因此画图时一定要画成虚线。
一、光的反射定律
N
ir O
1．反射光线、入射光线、法线在同一平面； 2．反射光线和入射光线分居法线两侧； 3．反射角等于入射角。光现 Nhomakorabea 光路作图
已知入射光线和平面镜， 画反射光线：
演示： N
αβ
O
一、画法线
过入射点作垂直于平面镜的法线
(垂直于镜面且用虚线表示）
最后标箭头
二、画反射光线路径 (根据反射角等于入射 角，标出角度大小)
光现象 光路作图 2、已知反射光线和平面镜，画入射 光线
α β
∠α= ∠β
b)求作入射光线
已知反射光线与入射光线如图甲所示，请 画出镜面的位置。
入射光线、反射光线、界面、法线，
（四项中知二求一）
αβ
∠β=∠α
a)求作反射光线
光现象 光路作图 反射定律作图
c)求作镜面
12
∠1=∠2
b)求作入射光线
c)求作平面镜位置
你会了吗？
第四章光现象专题特训五光现象作图课件北师大版物理八年级上册
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
【点拨】 过N点的法线已经画出，根据反射角等于入射角，
在法线右侧画出反射光线，该反射光线入射到玻璃与空 气的分界面，入射点为Q，连接OQ画出法线，光从玻璃 斜射入空气中，根据折射角大于入射角画出在空气中的 折射光线。
2. [2024·无锡期末]如图所示，在路灯的照射下，地面上出现 了竹竿的影子BD，A点表示路灯的位置，请根据光的直线 传播知识画出竖立在地面上的竹竿BC。(保留作图痕迹)
(第2题)
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
3. [古代科技]“圭表”是我国古代先进的天文观测仪器，根 据“表”在“圭”面上影长的变化就能知道时节的更替。 元代天文学家郭守敬改进和创新了“圭表”(如图甲所 示)，图乙是其示意图。他在“表”上方加一根架空的横 梁，在“圭”面上放置一个可移动的景符(有小孔的铜 片)。他利用改进后的“圭表”，精确推算出了二十四节 气和一回归年天数。请根据以上资料在图乙中画出横梁通 过景符的小孔在“圭”面上所成的影像，并标明两条光线 的传播方向。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
模型2 光的反射 4. [2023·永州]如图所示，已画出了入射光线和法线，标出了
入射角i，请根据光的反射定律，使用作图工具规范地画 出反射光线，并标出反射角r。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
模型5 光的综合作图 13. [2023·广州]如图所示，S为光源，画出：①光线a的反射
光线；②S在平面镜中的像。
(第13题)
人教版物理八年级上册第四章光现象专题突破：光学作图(共15张PPT)
1
2
3
4
5
6
7
8
9 10 11 12 13 14
▶ 类型2 光的反射作图 3. 如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通 过作图标出平面镜的位置，并标出反射角的度数.
Байду номын сангаас
1
2
3
4
5
6
7
8
9 10 11 12 13 14
4. 【情境素材】航天员舱外作业时，宽厚的航天服限制了他的视野，为了看清胸前 的操作面板，可以通过手腕处的小镜子（如图甲）进行观察.乙图中A点代表航天员 的眼睛，B点代表胸前某一按钮，C点是小镜子的位置，请你根据反射光路图在C点 准确画出镜面MN并标出镜面与竖直面的夹角.（保留作图痕迹）
1
2
3
4
5
6
7
8
9 10 11 12 13 14
14. （潍坊中考）为测量容器中水的深度，一同学将刻度尺竖直插入水中，如图所 示.从A处向水中看去，看到刻度尺上B点在水中所成的像位于C点，同时看到水中D 点的像也位于C点.请据此： （1）用虚线画出水面位置. （2）完成看到D点的光路图.
1
2
3
4
5
6
7
8
9 10 11 12 13 14
本课结束
1
2
3
4
5
6
7
8
9 10 11 12 13 14
▶ 类型4 光的折射作图 9. 如图所示，一束光从空气斜射入玻璃砖，请画出这束光在玻璃砖中的传播路径， 以及光从玻璃砖的另一侧射出时的大致方向.
1
2
3
4
5
初中物理人教八年级上册第四章光现象光的色散PPT
吹出的肥 皂泡泡
思考： 1.有人说太阳光是由七种色光组成的， 你觉得正确吗？ 2.只将两种不同色光混合，能否得到一 种新的色光?
二、色光的混合
1、观察白光透过有色玻璃纸的现象
红色玻璃纸只能通过 红 光 蓝色玻璃纸只能通过 蓝 光 绿色玻璃纸只能通过 绿 光
红光外侧看不见的光叫红外线。 2、红外线的特点：红外线具有热效应。 3、红外线的应用： A、获取信息
一切物体都在不停地发射红外线，物体的 温度越高，辐射出的红外线越多。太阳的热主 要通过红外线传到地球上。红外线夜视仪、用 装有对红外线敏感的胶片的照相机给病人拍照
B、加热物体 红外线的主要特性是热作用强，各种物 体吸收了红外线后温度升高。红外线烤 箱烤食品、红外线烘干仪、红外线理疗. C、红外线遥控 利用红外线实现远距离控制。
2、在没有其他光照的情况下，舞台追舞灯发出的红光照在 穿白色上衣、蓝色裙子的演员身上，观众看到她（ D ） A.全身呈蓝色
B.全身呈红色 C.上衣呈红色，裙子呈蓝色 D.上衣呈红色，裙子呈黑色
3、透过蓝色透光的玻璃，进行下列观察，结果是（ C） A.观察黄色物体，可以看到绿色; B.观察绿色物体，可以看到蓝色; C.观察红色物体，可以看到黑色; D.观察任何颜色物体，看到的都是蓝色.
光的三原色：红、绿、蓝
四、颜料的“三原色”——红、黄、 蓝
暖色调：红、黄、橙 冷色调：绿、蓝、紫
课堂练习
1、透明物体的颜色是由它__透__过__的色光决定 的，如我看到的红玻璃，是由于红玻璃让 太阳光中的_____红__光通过，而其他种类的色 光被红玻璃吸收。
2、色光的三原色是__红__、__绿__、__蓝___。 3、颜料的三原色是__红__、__黄__、__蓝___。
人教版八年级物理上册 第四章《光现象》第一节《光的直线传播》(共29张PPT)
实验现象说明光在玻璃中也是沿直线传播的。
实验表明：光在同种均匀介质中沿直线传播。
•
9、要学生做的事，教职员躬亲共做； 要学生 学的知 识，教 职员躬 亲共学 ；要学 生守的 规则， 教职员 躬亲共 守。2021/8/102021/8/10Tuesday, August 10, 2021
者不太远的地方，另一位在上海的居民，坐在家里的
电视机前看同一演出，上海与北京相距1460km，他
们两人若想同时听到演奏声，北京观众必须坐在演奏 者（C ）
A．30m远
B．17m远
C．约1.655m远 D．无法知道
6、人沿着街道走向街灯，再从街灯下走
远，则他的影子长短变化是（ D ）
A、变长
B、先变长再变短
树下的光斑
树叶的缝隙是各种形状的。但成 的像是 圆形 的。
2、影子
光在传播过程中，遇到不透明的物体，在物体后 面便产生影。
3、日食、月食
日全食
月食
太阳光在沿直线传播的过程中，遇到不透明的地球 （月亮），在地球（月亮）后面光无法到达的区域便产生 了月食（日食）。
日食
月食
五、光的直线传播的应用
C、变短
D、先变短再变长
7、下列说法正确的是（ C ） A.光在任何介质中都是沿直线传播的。 B.太阳发出的光，射向大地时是沿直线传播的。 C.小孔成像表明光在均匀介质中是沿直线传播的。 D.光在水中的速度比光在真空中的速度大。
8、排纵队时，如果看到自己前面的一位同学挡住了 前面所有的人，队就排直了，这可以用__光__的__直___线__传_ 播 来解释。
•
三、光线
光在同种均匀介质中是沿 直线 传播的。
第四单元《光现象》4.光现象作图(PPT)-八年级物理上册系列(人教版)
实质是挡板后的演员A在平面镜中的虚像，如图所示。请作出平面镜的位置，并完成P点观众看到仙女
的光路图。
课堂反馈
6．（2023·山东潍坊·统考中考真题）为测量容器中水的深度，一同学将刻度尺竖直插入水中，如 图所示。从A处向水中看去，看到刻度尺上B点在水中所成的像位于C点，同时看到水中D点的像也位 于C点。请据此：（1）用虚线画出水面位置；（2）完成看到D点的光路图。
知识点五 光的组合作图
光的反射、平面镜成像和光的折射可以进行组 合作图，在作图时需要综合利用光的反射定律、平 面镜成像的特点和光的折射定律。
典例精析
典例11．（2023·湖北鄂州·统考中考真题）如图所示，水池边有一路灯S，路灯上方有一平面镜 MN，S发出的光能经MN反射后射入水中，请画出：
（1）S在平面镜中所成的像S’； （2）经MN反射后过A点的反射光线OA； （3）OA照射到水池底的光路图。
知识点三 平面镜成像
根据平面镜成像的特点或光的反射定律，结合几何知识可知，物 与它的像关于镜面是对称的（如图4-8）。
知识点三 平面镜成像
作图时要注意一下几点： 1.实际光线要画成实线，并用箭头表示传播的方向，实物用实线 表示，虚像用虚线表示。 2.法线和发射光线的反向延长线要用虚线表示。 3.为了表示实物与虚像的对称关系，实物和虚像都要标上相应的 字母。 4.要符合光的反射定律和平面镜成像的特点。
典例精析
典例8．（2023·江苏泰州·统考中考真题）如图所示，请作出物体AB在平面 镜MN中所成的像。
【解析】分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接 A′、B′，即为AB在平面镜中的像。如图所示：
典例精析
典例9．（2023·辽宁丹东·统考中考真题）如图所示，管道内A处有一只正在 发光的小灯泡，小潘的眼睛在B处看到了平面镜中小灯泡的像，请画出小潘 看到小灯泡A的像的光路图。
人教版八年级物理上册第四章 光现象 光学作图专题练习(无答案)
光学作图专题光直线传播作图1．如图所示，小华站在路灯下，请画出小华在地面上形成影子的光路，并标出影子的范围。
(保留作图痕迹)2.“坐井观天，所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围(用斜线标出)．3.如图所示，小孔前有一物体AB，请画出AB在光屏MN上所成的像A´B´的光路图。
二、光的反射作图1．一条光线斜射在平面镜上，如图所示，请画出反射光线并标出反射角大小．2．如图所示，有束入射光线AO经平面镜反射后沿OB的方向射出，请作出平面镜的位置．3.如图所示,护林员利用一块平面镜使此时的太阳光水平射向山洞中P点,请你通过作图标出平面镜的位置,并标出反射角的度数。
三、平面镜成像作图1．如图所示AB、CD是某一点光源S发出的两条入射光线，请画出它们的反射光线，标出点光源的位置，并完成光路图．2．根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A′B′.3.物体AB放在平面镜前，AB的像．4、如图所示，S′是发光点S在平面镜中所成的像。
请在图中画出另一条入射光线和它的反射光线四、光的折射作图1．如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线．2．一束光线AO以与水面成30°的角斜射到水面．试在图中画出光线AO经过水面后的光路图．3．如图所示，入射光线从半圆形玻璃射向空气，在玻璃和空气的界面同时发生了反射和折射，请分别画出反射光线和折射光线(大概位置)．4. 作出图中平行于三棱镜底部的入射光线经过两次折射后的大致方向。
空气水空气酒精水空气5. 画出图中对应的折射光线或入射光线的大致方向。
