C30水泥混凝土配合比设计000
大中修C30、C50砼配合比
C30水下砼配合比设计计算一、设计目的：确定C30砼设计配合比。
二、设计依据：《公路工程水泥及水泥混凝土试验规程》（JTJ E30-2005）《公路工程集料试验规程》（JTG E42-2005）《公路桥涵施工技术规范》（JTJ 041-2000）《普通混凝土配合比设计规程》（JTJ 055-2000）三、计算设计硅酸盐条件：1、水泥：普通硅酸盐水泥P.0.42.5（金昌丝路集团有限责任公司），经检验符合GB175-2007《通用硅酸盐水泥》标准。
2、碎石：梧铜沟（K14+200)左2.2KM碎石厂，5-20 mm占35﹪，20-40mm占65﹪各项指标检验均符合要求。
3、砂：中砂K287+700河槽砂，各项指标检验均符合要求。
4、水：可饮用水。
5、砼要求坍落度为160-200mm四、计算设计步骤：1、确定试配强度：f cu.o=f cu..k+1.645×ó= 39.87MPa2、计算水灰比：a a×f ceW/C= =0.47f cu.o+a a×b b×f ce据《桥涵施工技术规范》要求, 确定基准水灰比为0.48。
3、确定用水量：砼拌合物坍落度为160-200mm，碎石最大粒径为40mm，选择砼用水量为230kg/m3。
试验：复核：实验室主任：试验监理工程师：试验日期：4、确定单位水泥用量：m wom co= W/C =479 kg/ m35、选取砂率：36%。
计算砂石用量：采用绝对体积法。
假定拌合物容重为2450kg/m。
解得：砂用量为m so=627kg/m3，碎石用量为m go =1114kg/m3。
5、初步计算配合比为：m co：m go：m so：m wo= 479∶1114∶627∶230五、调整工作性，提出基准配合比：1、计算试拌材料用量：按初步配合比试拌24升砼，拌合物各种材料用量为：水泥：11.5Kg砂：15.0Kg碎石：26.7Kg水：5.5Kg2、提出基准配合比：m co：m go：m so：m wo= 479∶1114∶627∶230通过试配，测得其坍落度为：170mm测得其拌合物容重为：2470 kg/m3符合工作性要求，和易性良好。
铁路C30混凝土配合比设计计算书
铁路C30混凝土配合比设计计算书混凝土配合比设计计算书混凝土标号：C30 使用部位：桥桩基础、承台一、原材料说明:按要求选用160-200mm坍落度，5-25mm碎石1、水泥：安徽白马山海螺PO42.52、细骨料：赣江砂3、粗骨料：宝华5～25mm4、粉煤灰：南京悦力5、外加剂：江苏博特PCA聚羧酸盐高性能减水剂二、计算步骤1.计算混凝土配制强度：fcu,k=1.15*fcu,o+1.645*σ=1.15*30+1.645*5=42.72.计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce)=0.46*42.5/( 42.7+0.46*0.07*42.5) =0.44αa，αb为回归系数，中砂取αa为0.46，αb为0.07室内试验取w/c=0.463.计算水泥用量：查表取用水量W=240kg/m3考率外加剂减水率30%取用水量为共W1o= 240*（1-30%）=168kg/m3Co /′=Wo/( w/c)= 168/0.46=365 kg/m3Co= Co/*0.7 =365*0.7=256kg/m3考虑现场施工需要，粉煤灰超量取代法计算，系数为1.15Fo = 1.15*（Co /_ Co）=1.15*（365-256）=125 kg/m3胶凝材料总用量为=256+125=381 kg/m34.计算混凝土砂、石用量：Co+So+Go+Wo+Xo+Fo=CpSo/( So+ Go)*100%= Sp假定混凝土容重为2400 kg/m3 选取混凝土砂率为41%外加剂用量取胶凝材料的1.00%Xo=381*1.00%=3.81kg/m3Wo＝W1o－Xo＝164Co+So+Go+Wo+Xo+Fo=2400 ①So/( So+ Go)*100%=41% ②由①、②两式求得So=759，Go=10925.初步配合比为：水泥=256 Kg/m3 ，砂=759 Kg/ m3，碎石=1092Kg/ m3，水=164 Kg/ m3外加剂=3.81 Kg/ m3粉煤灰=125 Kg/ m3水泥：砂：碎石：水：外加剂：粉煤灰=256：759：1092：164：3.81：125=1: 2.965:4.266:0.641:0.0149:0.488 6、基准配合比设计实拌25L各材料用量：水泥：6.4Kg 砂:18.975Kg 碎石：27.3Kg（5～16mm：10.92Kg 16~25mm:16.38 kg）水：4.1kg 外加剂：95.25g 粉煤灰：3.125 Kg 将其拌和后，初始坍落度为200mm，半小时后坍落度为195mm,扩展度58cm，凝结时间初凝为10h20min,终凝时间12h05min；含气量3.4%,泌水率1.2％。
c30钢筋混凝土的配合比

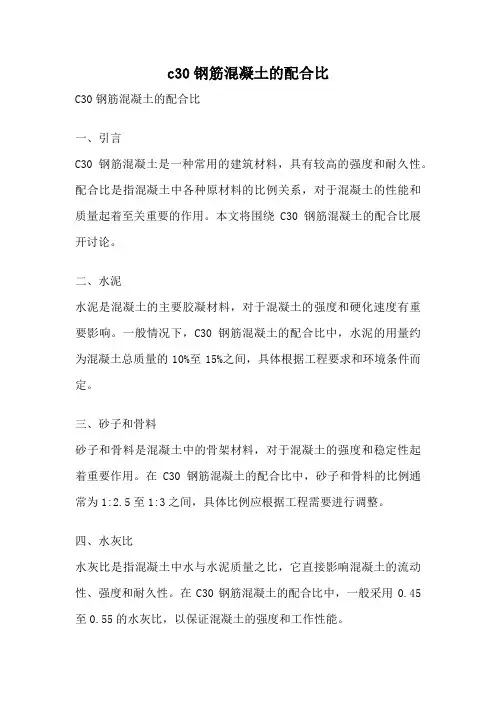

c30钢筋混凝土的配合比C30钢筋混凝土的配合比一、引言C30钢筋混凝土是一种常用的建筑材料，具有较高的强度和耐久性。
配合比是指混凝土中各种原材料的比例关系，对于混凝土的性能和质量起着至关重要的作用。
本文将围绕C30钢筋混凝土的配合比展开讨论。
二、水泥水泥是混凝土的主要胶凝材料，对于混凝土的强度和硬化速度有重要影响。
一般情况下，C30钢筋混凝土的配合比中，水泥的用量约为混凝土总质量的10%至15%之间，具体根据工程要求和环境条件而定。
三、砂子和骨料砂子和骨料是混凝土中的骨架材料，对于混凝土的强度和稳定性起着重要作用。
在C30钢筋混凝土的配合比中，砂子和骨料的比例通常为1:2.5至1:3之间，具体比例应根据工程需要进行调整。
四、水灰比水灰比是指混凝土中水与水泥质量之比，它直接影响混凝土的流动性、强度和耐久性。
在C30钢筋混凝土的配合比中，一般采用0.45至0.55的水灰比，以保证混凝土的强度和工作性能。
五、其他掺合料除了水泥、砂子和骨料外，C30钢筋混凝土的配合比中还可以添加其他掺合料，如粉煤灰、矿渣粉等，以改善混凝土的性能。
这些掺合料的添加量应根据工程需要和材料特性进行合理调整，以提高混凝土的强度、耐久性和可持续性。
六、钢筋配筋C30钢筋混凝土中的钢筋是起到抵抗拉力的作用，对于混凝土的承载能力和抗震性能起着至关重要的作用。
在配合比中，钢筋的直径、间距和数量应根据结构设计和荷载要求进行合理计算和布置，以确保混凝土的强度和结构的稳定性。
七、施工注意事项在实际施工中，需要注意以下几点：1. 混凝土的搅拌时间和速度应适当控制，以保证混凝土的均匀性和稳定性；2. 施工环境应保持适宜的温度和湿度，避免混凝土的过早干燥或过度湿润；3. 浇筑过程中应采取适当的振捣措施，以排除混凝土中的气泡和空隙，提高混凝土的密实性和耐久性；4. 施工完成后，应及时进行养护，保持混凝土的湿润状态，以促进混凝土的硬化和强度发展。
八、总结C30钢筋混凝土的配合比是保证混凝土质量和性能的重要因素。
C30混凝土配合比设计方案书
目录一、设计依据二、初步配合比的计算三、基准配合比的确定四、实验室配合比的确定五、混凝土拌合方法步骤六、坍落度实验步骤七、混凝土表观密度的测定实验八、混凝土立方体抗压强度试验一、设计依据设计要求：某工程现浇钢筋混凝土梁（不受雨雪影响），混凝土设计强度等级为C30，施工要求坍落度为35-50mm，施工单位的强度标准差为5.0MPa，参赛作品统一为150mm ×150mm×150mm 的三个立方体试块，施工单位无历史统计资料。
所用原材料为：水泥：42.5级普通水泥，实测28d抗压强度ce f＝48.0MPa，密度cρ＝3.103g；cm 砂子：中砂，密度sρ＝2.603cmg；石子：碎石，密度gρ＝2.703g，最大粒径mcmD＝40mm；水：自来水。
二、初步配合比的计算1.确定混凝土强度2.确定初步水灰比3.确定单位用水量4.计算单位水泥用量5.砂率的选定6.计算单位粗、细集料用量通过以上六个步骤计算，可将水泥粗集料、细基料的用量全部求出，得到初步配合比。
：S0：G0，W0/C0最后确定初步配合比为：C㈠确定混凝土试配强度0.cu ff=k cu f.+tσ=(30+1.645×5)MPa=38.23MPa0.cu式中：0.cu f——混凝土配置强度（MPa）；f.——混凝土立方体抗压强度标准；kcuσ——由施工单位质量管理水平确定的混凝土强度标准（MPa）；t——强度保证率系数，当强度保证率为95%时，取值为1.645。
㈡确定初步水灰比W/C根据保罗米公式，按下列计算水灰比：)(0.B W C Af f ce cu -=回归系数A 、B 选用集料类别回归系数碎石卵石集料类别回归系数碎石卵石A0.460.48B0.070.33粗骨料为碎石 故取：A=0.46 ; B=0.07; 而MPa f ce 0.48= 56.0)4807.046.023.38(4846.0)(0.≈⨯⨯+⨯=+=ce cu ce ABf f Af C W 式中：0.cu f ——水泥混凝土配置强度（MPa ）； A 、B ——回归系数； ce f ——水泥的实际强度。
C30混凝土配合比计算书
混凝土配合比设计不是仅仅通过计算可以完成的，实际上，配合比设计是一门试验技术，试验才是配合比设计的关键。
混凝土配合比计算是为试验服务的，目的就是将试验工作压缩到一个较小的范围。
配合比计算也就是找符合目标的近似值，使试验工作更为简捷、准确和减少试验量。
一、设计依据普通混凝土配合比设计规程《JGJ55-2011》二、设计目的和要求（1）设计坍落度180±20mm；（2）混凝土设计强度为30MPa。
三、原材料（1）水泥：P.042.5，28d胶砂抗压强度48.6MPa，安定性合格；（2）砂：II区中砂，细度模数2.6；（3）碎石：最大粒径25mm,连续级配；（4）外加剂：聚羧酸高性能减水剂，固含量12%，掺量1.8%，减水率25%；（5）粉煤灰：F-II级粉煤灰，细度18.3%，需水量比99%；（6）粒化高炉矿渣粉：S95级，流动度比98%，28d活性指数101%；（7）拌和水：饮用水。
四、配合比设计计算(一)计算配制强度(f cu,0)由于缺乏强度标准差统计资料，因此根据《规程》表4.0.2选择强度标准差σ为5.0MPa。
表4.0.2 标准差σ值（MPa）混凝土强度标准≤C20 C25~C45 C50~C55 值Σ 4.0 5.0 6.0根据公式f cu,0≥f cu,k+1.645δ式中：f cu,0——混凝土试配强度（MPa）f cu,k——设计强度（MPa）δ——标准差，取5试配强度：f cu,0= f cu,k+1.645σ≥30+1.645×5≥38.2(MPa)(二)混凝土水胶比（W/B）（1）确定矿物掺合料掺量应根据《规程》中表3.0.5-1的规定，并考虑混凝土原材料、应用部位和施工工艺等因素来确定矿物掺合料掺量。
表3.0.5-1 钢筋混凝土中矿物掺合料最大掺量矿物掺合料种类水胶比最大掺量（%）采用硅酸盐水泥采用普通硅酸盐水泥粉煤灰≤0.40 45 35＞0.40 40 30粒化高炉矿渣粉≤0.40 65 55 ＞0.40 55 45钢渣粉－30 20 磷渣粉－30 20 硅灰－10 10 复合掺合料≤0.40 65 55＞0.40 55 45 注：1 采用其它通用硅酸盐水泥时，宜将水泥混合材掺量20%以上的混合材量计入矿物掺合料；2 复合掺合料各组分的掺量不宜超过单掺时的最大掺量；3 在混合使用两种或两种以上矿物掺合料时，矿物掺合料总掺量应符合表中复合掺合料的规定。
黄腾C30二级配高性能混凝土配合比设计
C30（二级配）高性能混凝土配合比设计一、设计原则针对设计任务及要求，根据实际使用的材料，使配制的混凝土在满足经济性的前提下，符合技术性能及施工要求。
二、设计依据及标准（1）JTG/T F50-2011《公路桥涵施工技术规范》（2）JGJ 55－2011《普通混凝土配合比设计规程》（3）JTG E30-2005《公路工程水泥及水泥混凝土试验规程》（4）JTG E42-2005《公路工程集料试验规程》（5）GB/T50080-2002《普通混凝土拌合物性能试验方法标准》（6）GB/T50081-2002《普通混凝土力学性能试验方法标准》（7）施工图纸三、设计要求（1）C30高性能混凝土（2）设计坍落度为（160～200）mm（3）使用部位：台帽等。
四、原材料1.水泥：规格：盾石P·O 42.5，产地：冀东海德堡水泥有限公司。
2.外加剂：规格：HT-HPC聚羧酸高性能减水剂（HPWR-R）缓凝型，产地：山西黄腾化工有限公司，掺量：1.2%。
3. 砂：规格：中砂，产地：高陵吴村杨兴运砂场。
4.碎石：规格：4.75mm～19mm连续级配碎石，产地：泾阳四星友谊石场，掺配比例：5～10mm:10～20mm：=15:85。
5.粉煤灰：规格：F类Ⅰ级，产地：韩城大唐盛龙科技实业有限责任公司。
6.水：饮用水。
五、配合比设计（1）确定水泥混凝土的配制强度：（ƒcu,0）根据公式ƒcu,0= ƒcu,k+1.645σƒcu,0—砼试配强度MPaƒcu,k—砼设计强度30MPaσ—标准差，取5.0 MPa1.645—混凝土强度达到95%保证率时的保证率系数。
试配强度ƒcu,0＝ƒcu,k+1.645σ＝30＋1.645×5.0＝38.2MPa（2）计算水灰比：（W/C）W/C=(αa ׃b)÷(ƒcu,0+αa×αb׃b)=(0.53×39.4)÷(38.2+0.53×0.20×39.4) =0.49αa 、αb－回归系数，当采用碎石时，αa＝0.53，αb＝0.20ƒb－胶凝材料28d胶砂抗压强度，按JGJ 55－2011《普通混凝土配合比设计规程》第5.1.3及5.1.4条确定，取39.4 MPa。
C30混凝土配合比设计说明
C30一般混凝土配合比设计说明一、设计所依据的实验规程及标准：《一般混凝土配合比设计规程》JGJ 55-2020《公路工程水泥及水泥混凝土实验规程》JTG E30-2005《公路工程集料实验规程》JTG E42-2005《公路工程岩石实验规程》JTG E41-2005《通用硅酸盐水泥》GB 175-2007《混凝土外加剂》GB 8076-2020《公路桥涵施工技术标准》JTG/T F50-2020二、设计要求：高性能混凝土的配合比设计应知足：施工要求的工作性、结构要求的力学性能；体积稳固性能和混凝土结构在所处环境条件下要求的耐久性，设计坍落度120-160mm，能知足混凝土结构工程的要求，确保其施工要求的工作性，体积稳固性，耐久性和设计强度品级要求。
要紧应用盖板、墩身、桥台、基础、搭板、竖井盖板、仰拱、电缆沟等。
三、原材料情形：1．粗集料：采纳接山镇前寨子砂石料厂生产的碎石、规格为5-10mm：10-20mm：16-31.5mm，比例为（30%：50%:20%）。
2．细集料：采纳接山镇前寨子砂石料厂生产的河砂，规格为Ⅱ级中砂。
3．水泥：山东鲁珠集团有限公司生产的P.O 42.5水泥。
4. 外加剂：长春北华建材生产的聚羧酸高性能减水剂，掺量1.0%，减水率初选15%。
5．水：饮用水。
四．初步配合比确信1．确信混凝土配制强度：已知设计强度品级为30Mpa，无历史统计资料，查《一般混凝土配合比设计规程》 JGJ 55-2020表4.0.2查得：标准差σ=5.0 Mpaƒcu,0= ƒcu,k+1.645σ= 30+1.645×5.0=38.2MPa2．计算水泥实际强度（ƒce）已知采纳P.O 42.5水泥，28d胶砂强度（ƒce）无实测值时,可按下式计算：水泥强度品级值的丰裕系数，可按实际统计资料确信；当缺乏实际统计资料时，也可按表 5.1.4选用42.5水泥γc=1.16。
ƒce =γc ƒce.g=1.16×42.5=49.3MPa3．计算水胶比（W/B）：查《一般混凝土配合比设计规程》JGJ 55-2020表5.1.2回归系数a α=0.53, b α=0.2060.049.3×0.20×53.02.3849.3×53.0/0,=+=⨯⨯+⨯=b b a cu b a f f f B W ααα混凝土所处潮湿环境，查《一般混凝土配合比设计规程》JGJ 55-2020表3.0.4许诺最大水灰比为0.60符合耐久性要求；依据强度和耐久性要求设定水胶比，依照体会最正确水灰比选取0.45。
C30水泥混凝土配合比设计复习过程
每立方米混凝土水泥用量：
mco=mbo-mfo=355-0=355kg
6)选定砂率（ßs）
混凝土采用碎石拌制，最大粒径31.5㎜，水胶比W/B=0.55，选定混凝土砂率ßs=36%。
7)计算每立方米混凝土砂石用量（mso，mgo）
已知每立方米混凝土用水量mwo=195kg，矿物掺合料用量mfo=0kg，水泥用量mco=355kg，砂率ßs=36%。假定每立方米混凝土拌合物重量mcp=2450 kg，用质量法求得mso=684kg，mgo=1216kg。
9.5
4.75
2.36
1.18
0.6
0.3
0.15
结果
0.0
4.9
18.4
33.2
48.7
84.2
96.7
规范下限
0
0
0
10
41
70
90
规范上限
0
10
25
50
70
92
100
细度模数为2.70，属Ⅱ区中砂。
3、碎石
碎石采用小碎和瓜子片，最大粒径dmax=31.5㎜。其指标如表4：
表4
检测项目
实测值
技术要求
50
良好
无
325
0
714
1216
195
36.9
0.55
0.36
35
良好
无
355
0
684
1216
195
39.6
0.50
0.35
30
良好
无
390
0
653
1212
195
42.8
无外加剂 30#混凝土配合比
C30混凝土配合比计算书一、配制混凝土所用材料1、水泥----采用赤峰远航水泥有限责任公司生产的强度为42.5Mpa普通硅酸盐水泥，已检各项指标合格。
2、砂------采用元宝山玉皇场砂，属中砂，细度模数m x=2.7,其它各项指标已检合格。
3、碎石-----采用山前碎石厂生产的碎石，按16-31.5mm的碎石占40%，10-20mm碎石占60%比例掺配，混合料经筛分试验，符合5-25mm连续级配要求，碎石的各项指标已检合格。
4、拌和用水采用工地饮用水。
二、确定混凝土的配制强度（fcu,o）设计要求混凝土强度fcu,k=30Mpa,无历史统计资料，查表标准差σ=5.0Mpa，混凝土的配制强度fcu,o=30+1.645×5=38.2Mpa.三、计算混凝土水灰比（W/C）1、按强度要求计算水灰比（1）、计算水泥实际强度fce=Rc×fce,k=1.10×42.5=46.8Mpa. (2)、计算混凝土水灰比：本单位无混凝土强度回归系数统计资料，其回归系数按表查取A=0.46 B=0.07W/C=Afce÷(fcu,o＋ABfce)=0.46×46.8÷(38.2+0.46×0.07×46.8)=0.542、根据混凝土所处环境条件及其强度和耐久性要求，采用水灰比0.50。
四、选定用水量（mωο））要求混凝土拌合物坍落度30-50mm,碎石最大粒径为31.5mm，查表及实际施工对和易性坍落度确定用水量mωο=175kg/m3五、计算单位水泥用量（m co）m co = mωο/(W/C)=175/0.50=350kg六、确定砂率（βs）根据碎石最大粒径31.5mm,水灰比W/C=0.50，砂率选定35%。
七、质量法计算碎石m GO 和m so的材料用量。
m co+mωο+m so＋m GO=ρcpm so/( m GO+m so)×100=βs假定ρcp=2400kg/m3m so=656kgm GO=1219kgm co: mωο: m so:m G=350：175：656：1219=1：0.50：1.874：3.483八、提出基准配合比1、计算试拌材料用量按计算初步配合比试拌25L混凝土拌合物，各种材料用量：水泥：8.750kg水：4.375kg砂：16.400kg碎石：30.475kg按计算材料用量拌制混凝土拌合物，测其坍落度为3.5cm ,满足施工和易性要求，此配合比可为基准配合比。
C30混凝土配合比
C30水：175kg水泥：461kg 砂：512kg 石子：1252kg配合比为：0.38:1:1.11:2.72.一般混凝土配合比计算书依据《一般混凝土配合比设计规程》(JGJ55- )(J64- )和《建筑施工计算手册》。
一、混凝土配制强度计算混凝土配制强度应按下式计算：fcu，0≥fcu，k+1.645σ其中：σ——混凝土强度标准差（N/mm2）。
取σ=5.00（N/mm2）；fcu，0——混凝土配制强度（N/mm2）；fcu，k——混凝土立方体抗压强度标准值（N/mm2），取fcu，k=20（N/mm2）；经过计算得：fcu，0=20+1.645×5.00=28.23（N/mm2）。
二、水灰比计算混凝土水灰比按下式计算：其中：σa，σb——回归系数，因为粗骨料为碎石，依据规程查表取σa=0.46，取σb ＝0.07；fce——水泥28d抗压强度实测值，取48.00（N/mm2）；经过计算得：W/C=0.46×48.00/（28.23+0.46×0.07×48.00）=0.74。
三、用水量计算每立方米混凝土用水量确实定，应符合下列要求：1．干硬性和朔性混凝土用水量确实定：1）水灰比在0.40～0.80范围时，依据粗骨料品种，粒径及施工要求混凝土拌合物稠度，其用水量按下两表选择：2）水灰比小于0.40混凝土和采取特殊成型工艺混凝土用水量应经过试验确定。
2．流动性和大流动性混凝土用水量宜按下列步骤计算：1）按上表中坍落度90mm用水量为基础，按坍落度每增大20mm用水量增加5kg，计算出未掺外加剂时混凝土用水量；2）掺外加剂时混凝土用水量可按下式计算：其中：mwa——掺外加剂混凝土每立方米混凝土用水量（kg）；mw0——未掺外加剂时混凝土用水量（kg）；β——外加剂减水率，取β=500%。
3）外加剂减水率应经试验确定。
混凝土水灰比计算值mwa=0.57×(1-500)=0.703因为混凝土水灰比计算值=0.57,所以用水量取表中值=195kg。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泥混凝土配合比设计(质量法）
样品编号：
试表5-3-1
水泥混凝土配合比设计(质量法）
样品编号：
试表5-3-2
水泥混凝土配合比设计(质量法）
样品编号：
试表5-3-3
SJLQ2014WSH011
##单卧轴强制性混凝土搅拌机、坍落度筒、标养护室自动控制仪、数显压力试验机JGJ 55-2011JTG/T F50-2011
室温21℃ 湿度54%
C30钻孔灌注桩
70-90mm
P.O 42.5
亚泰鼎鹿
中砂集鑫砂场
1.135
3350
15集鑫石场
减水剂0
北京科硕 KS-6
30
###
0.453541363011711860070#2405##40.535.60.483638865711691860080#2410##38.430.00.51
37
365
684
1165
186
90
#2405##36.425.8
水泥密度差实测的
2%
2.224135≤48.12.0810≤48.22
1.9
2.121.96365
5
≤
48.1
39.039.03
2.12 2.1230
39.0
2.12
适配强度（MPa）38.2
取略大于
适配强度（MPa）
39.041300
矿物掺和量
胶凝材料对应的灰
水比365
38.238.2
对应
的灰 2.0390.7350.60210
0.7080.576
2
1.7
2.0338.238.23
2.03 2.0330
38.2
0.49418711110mm
40
施工时选择砂率为注：碎石压碎值12.2%比正常偏大点，20%以内合格。
1066205（劝农山）最佳水胶比W/C=强度修正配合比 m co :m so :m go :m wo =
适配强度（MPa）取略大于适配
强度（MPa）
:::。
