4_1-第4章 S7-300PLC 第1节 硬件 配置方式及地址分配
PLCS7-300课后习题答案
课后题：第一章：1.什么是可编程控制器？答：可编程序控制器（Programmable Controller）：可通过编程或软件配置改变控制对策的控制器。
是一台专业环境应用而设计制造的计算机。
它具有丰富的输入输出接口，并且具有较强的驱动能力。
2.可编程控制器是如何分类的？简述其特点。
答：一体化紧凑型PLC：电源，CPU中央处理系统，I/O接口都集成在一个机壳内。
标准模块式结构化PLC：各种模块相互独立，并安装在固定的机架上，构成一个完整的PLC应用系统。
3.简述可编程控制器的工作原理，如何理解PLC的循环扫描工作过程？答：当PLC投入运行后，其工作过程一般分为三个阶段，即输入采样、用户程序执行和输出刷新三个阶段。
完成上述三个阶段称作一个扫描周期。
在整个运行期间，PLC的CPU以一定的扫描速度重复执行上述三个阶段。
PLC采用循环扫描的工作方式，对输入信号进行的是一次性“采样”。
采用这种工作方式，在一个PLC 程序循环周期内，即使实际输入信号状态发生变化，也不会影响到PLC程序的正确执行，从而提高了程序执行的可靠性。
用户程序通过编程器或其他输入设备存放在PLC的用户存储器中。
当PLC开始运行时，CPU根据系统监控程序的规定顺序，通过扫描，可完成各输入点状态采集或输入数据采集，用户程序的执行，各输出点状态的更新，编程器键入响应和显示器更新及CPU自检等功能。
PLC的扫描可按固定顺序进行，也可按用户程序规定的顺序执行。
4.简述PLC与继电接触器控制在工作方式上各有什么特点。
在继电器控制电路中，当电源接通时，电路中所有继电器都处于受制约状态，即该吸合的继电器都同时吸合，不该吸合的继电器受某种条件限制而不能吸合，这种工作方式称为并行工作方式。
而PLC的用户程序是按一定顺序循环执行，所以各软继电器都处于周期性循环扫描接通中，受同一条件制约的各个继电器的动作次序决定于程序扫描顺序，同他们在梯形图中的位置有关，这种工作方式称为串行工作方式。
S7-300PLC基本指令
任务2 定时器与计数器的使用
任务要求：
了解STEP 7编程软件的定时器和计数器，学习STEP 7编程软件中变量表的使用方 法，继续学习硬件组态、写入、编辑和监控用户程序的方法，学会应用S7－300定时 器和计数器的编程方法。
一、任务的实施
1.硬件组态及参数设置
硬件组态的任务是在编程软件SIEP 7中生成一个与实际的硬件系统完全相同的系 统，并为各硬件的参数赋值。
知识点：
1. S7 300 PLC的编程语言与指令系统 2. S7 300 PLC的存储区与数据类型 3. S7 300 PLC的基本逻辑指令 4. 梯形图的编程规则
技能点：
1. STEP 7编程软件与仿真软件的安装 2. STEP 7的硬件组态与参数设置 3. 基本逻辑控制指令的应用 4. 梯形图编程
任务1 基本位逻辑功能编程
任务要求： 了解软件安装的硬件条
件和对操作系统的需求，熟 悉PLC编程软件的环境，学 会基本位逻辑控制指令，能 进行简单程序的设计。
一、任务的实施
1.硬件组态及参数设置 硬件组态的任务是在编程软件SIEP 7中生成一个与实际的硬件系统完 全相同的系统，并为各硬件的参数赋值。 2.生成、编辑符号表 在程序中可以使用绝对地址，如（I0.0）访问变量，也可使用符号地址 访问变量，使用符号地址可使程序更容易阅读和理解。
地址
符号
OB 1
Cycle Execution
Q 4.3
报警
Q 4.6
东西红
Q 4.5
东西黄Q 4.4来自东西绿Q 4.2南北红
Q 4.1
南北黄
Q 4.0
南北绿
I 0.0
启动
数据类型 OB 1 BOOL BOOL BOOL BOOL BOOL BOOL BOOL BOOL
S7-300使用方法说明
S7-300 系列PLC组态简介一、系统构成西门子S7-300系列的常用组件主要有电源模块（1）、CPU模块（1）、开关量模块（2）、开关量输出模块（2）、模拟量输入模块（2）、模拟量输出模块。
说明如下：1．电源模块：PS307—5A；为PLC系统提供稳定的24V直流电源。
2．CPU模块：CPU314；是系统的核心负责程序的运行，数据的存储与处理，与上位机的通讯和数据的传输。
3．开关量输入模块：SM321；可进行32路开关量的检测，输入信号为24V有效，若输入为无源触点，可利用电源模块提供24V驱动信号。
4．开关量输出模块：SM322；可提供8路开关量输出，为继电器输出方式；分为4组每两路公用一个公共端。
5．模拟量输入模块：SM331；为实现对8路模拟量数据采集，输入信号可以是电流信号、电压信号、热电偶输入、热电阻输入，可根据不同的应用场合对模块进行设置。
6．模拟量输出模块：SM332；可提供4路模拟量输出信号，根据应用可将各路输出设置为电压输出或电流输出。
图1、系统模块组成。
二、硬件组态1．基本机架（中心机架）机架即是用于安装固定各个模块的专用槽架。
PLC的各个模块就遵循一定的规则固定在上面。
每个机架中：插槽1为电源模板插槽；插槽2为CPU模板插槽；插槽3留给通讯模板接口模板及扩展模板。
插槽4以后留给应用模板。
每个模块最多可以安装8个应用模块。
模块的底部通过总线连接器与前后的模块想连接，构成一个整体系统。
中心机架至少应装配电源模块和CPU模块，再根据需要配置其他功能模块。
说明：所谓插槽，在这里只是抽象的概念，S7—300系统中的机架物理形态上只是一个槽形轨道，上面没有具体的插槽，模块也只是按一定顺序固定在上面，模块之间也无须保留空间，而是紧密地相邻安装。
插槽的概念只有在对系统进行软件组态时才能具体化。
（软件组态将在后面介绍）2．机架的扩展当基本机架不能满足系统要求时，可通过扩展机架对系统进行扩展，扩展方式有两种：①、用IM365模板：可扩展一个机架，需用两块IM365模板，连接长度最长为一米。
S7-300地址分配

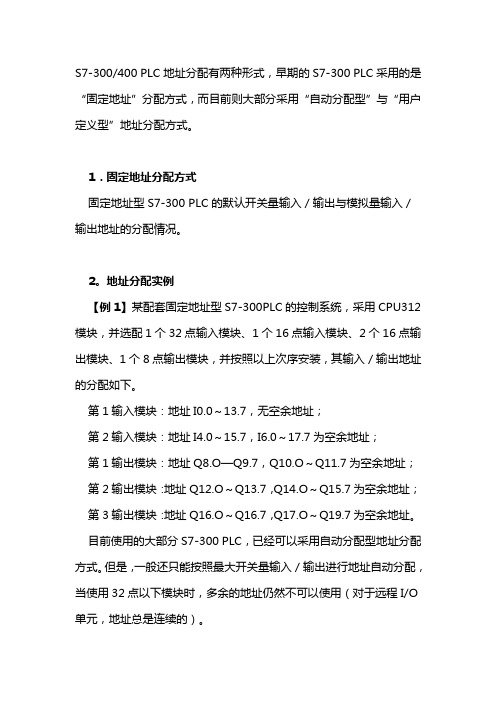

S7-300/400 PLC地址分配有两种形式，早期的S7-300 PLC采用的是“固定地址”分配方式，而目前则大部分采用“自动分配型”与“用户定义型”地址分配方式。
1．固定地址分配方式固定地址型S7-300 PLC的默认开关量输入／输出与模拟量输入／输出地址的分配情况。
2。
地址分配实例【例1】某配套固定地址型S7-300PLC的控制系统，采用CPU312模块，并选配1个32点输入模块、1个16点输入模块、2个16点输出模块、1个8点输出模块，并按照以上次序安装，其输入／输出地址的分配如下。
第1输入模块：地址I0.0～13.7，无空余地址；第2输入模块：地址I4.0～15.7，I6.0～17.7为空余地址；第1输出模块：地址Q8.O—Q9.7，Q10.O～Q11.7为空余地址；第2输出模块：地址Q12.O～Q13.7，Q14.O～Q15.7为空余地址；第3输出模块：地址Q16.O～Q16.7，Q17.O～Q19.7为空余地址。
目前使用的大部分S7-300 PLC，已经可以采用自动分配型地址分配方式。
但是，一般还只能按照最大开关量输入／输出进行地址自动分配，当使用32点以下模块时，多余的地址仍然不可以使用（对于远程I/O 单元，地址总是连续的）。
【例2】对于上例同样的配置与安装，当采用自动分配型地址时，其输入／输出地址的分配如下。
第1输入模块：地址I0.0～13.7;无空余地址；第2输入模块：地址I4.0～15.7，I6.0～17.7为空余地址；第1输出模块：．地址QO.O～Q1.7，Q2.O～Q3.7为空余地址；第2输出模块：地址Q4.O～Q5.7，Q6.O～Q7.7为空余地址；第3输出模块：地址Q8.O～Q9.7，Q10.O～Q11.7为空余地址。
对于S7-300 PLC的CPU新产品（如CPU315-2DP、CPU317等），可以采用用户定义型地址分配方式。
这种情况下，只要地址不重复，每一安装模块的地址均可以由用户定义，因此，一般不存在多余的地址。
S7-300PLC基础与应用第4章
答：当接通延时定时器的输入信号接通时开始延时，输出并没有动作，在延时的过程中如果输入信号断开，定时器当前值复位。保持型接通延时定时器一旦开始延时，即使输入信号断开，定时器仍然继续延时，直到延时时间到，输出接通。保持型接通延时定时器在延时的过程中如果输入信号来个上升沿，定时器重新装入最大值开始延时。
ห้องสมุดไป่ตู้答：
13试设计交通灯控制程序，如图4-25所示为双干道交通信号灯设置示意图。信号灯的动作受开关总体控制，按一下启动按钮（常开按钮），信号灯系统开始工作，并周而复始地循环动作；按一下停止按钮（常开按钮），所有信号灯都熄灭。信号灯的控制时序如图4-26所示，试用梯形图编写交通信号灯控制程序。
图
图
答：
答：
11设计电动机Y-△降压起动控制程序，按下起动按钮SB1，接通电源接触器KM1和Y形接触器KM2，电动机Y形连接开始降压起动，延时3s后Y形接触器KM2断开，三角形接触器KN3接通，电动机自动切换成三角形连接全压运行。按下停止按钮SB2，系统立即停止工作。要求系统有过载保护。
答：
12设计一个照明灯的控制程序，当按下按钮SB，照明灯H点亮30s，如果在这段时间内又有人按下按钮，则时间间隔从头开始，这样可以保证在最后一次按下按钮后，灯光维持30s照明。
4简述接通延时定时器SD的工作原理，包括S、R、TV、Q、BI、BCD各个信号的动作情况。
答：当S信号端出现上升沿时，定时器启动，并从设定的时间值开始执行倒计时。当定时时间到，且S信号仍为1时，则定时器常开触点就闭合，同时Q输出为1，直到S信号变为0或定时器被复位。如果在定时结束之前，S信号出现下降沿，则定时器停止运行并复位，Q输出状态为0。无论何时，只要R信号出现上升沿，定时器就立即复位，并使定时器的常开触点断开，Q输出为0，同时剩余时间清零。
S7-200 SMART编程及应用 第4版 第1章 PLC的硬件与工作原理
息丢失。
ROM（只读存储器）只能读出，不能写入。断电后储存的信息不会丢失。
EEPROM（可以电擦除可编程的只Байду номын сангаас存储器）的数据可以读出和改写，断电后信息
不会丢失。写入数据的时间比RAM长，改写的次数有限制。用EEPROM来存储用户
程序和需要长期保存的重要数据。
1.1.4 数字量扩展模块与信号板 1．数字量输入电路 有8点、16点的输入、输出模块，16点、32点输入/输出
3．信号板与通信模块 SB DT04：2点数字量直流输入/2点数字量场效应管输出。 SB AE01：1点模拟量输入信号板。 SB AQ01：1点模拟量输出信号板。 SB CM01：RS485/RS232信号板。 SB BA01：电池信号板，使用CR1025 纽扣电池，保持实时时钟大约一年。 EM DP01：PROFIBUS-DP通信模块，可以作DP从站和MPI从站。
位。单极性满量程输入范围对应的数字量输出为0～27648。双极性满量程输入范围对 应的数字量输出为−27648～+27648。
第4章、S7-200PLC基础知识
第4章、S7-200PLC基础知识本章重点1、硬件组成2、系统扩展方法3、内部器件资源4、数据类型5、寻址方式6、编程语言和程序结构因为目前市场上的PLC种类繁多，生产公司不同，PLC的结构和编程语言也会有或多或少的差异，即使是同一家公司的产品，产品系列不同，其编程语言也可能会不同，所以这给大家学习PLC带来了一定的麻烦。
但对此要有一个正确的认识:一、虽然PLC之间存在着一些不相同的地方，但其硬件组成和编程语言的绝大部分是相同或相似的，所以只要学习好一种PLC后，学习或使用其他PLC也就易如反掌了;二、将来基于IEC61131 - 3开放式PLC的编程语言和现在普通PLC的编程语言也比较相似，所以学习好现在的PLC，对以后学习IEC61131 - 3编程语言也有决定性的帮助。
从上面的分析情况看，作为在课堂上讲授PLC，不可能讲解多个产品，这样做也没有必要，所以需要找一种PLC作为讲课的对象。
西门子的SIMATIC S7 - 200系列PLC适用于各行各业、各种场合中的检测、监测及控制的自动化。
S7-200系列的强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。
由于S7-200系列具有紧凑的设计、良好的扩展性、低廉的价格、丰富的功能模块以及强大的指令系统，使得S7 - 200 PLC可以近乎完美地满足小规模的控制要求。
此外西门子的产品体系符合现在自动化笔域的热点技术：现场总线技术的方向，目前市场上最流行的现场总线就是以西门子为主导而开发的PROFIBUS。
所以本书以西门子的S7 - 200系列PLC为讲授对象讲解PLC的基本原理、硬件系统组成和程序设计。
本章主要介绍S7- 200 PLC的一些基础知识。
4. 1概述S7-200PLC是德国西门子公司生产的一种小型PLC，其许多功能达到大、中型PLC的水平，而价格却和小型PLC的一样，因此，它一经推出，即受到了广泛的关注。
最近几年在小型PLC 市场上S7-200 PLC成为了主流产品。
《S7-300PLC基础教程》第1章 S7-300PLC硬件和安装
MERES位置不能保持，在这个位置松手时开关将自动返回STOP位置。将模式选择开关从STOP状态扳到MRES位置，可以复位存储器，使CPU回到初始状态。工作存储器、装载存储器中的用户程序和地址区被清除，全部存储器位、定时器、计数器和数据块均被删除，即复位为零，包括有保持功能的数据。系统参数、CPU和模块的参数被恢复为默认设置，MPI的参数被保留。如果有存储器卡，CPU在复位后将它里面的用户程序和系统参数复制到工作存储器区
1.1.2 CPU模块
CPU是PLC系统的运算控制核心。它根据系统程序的要求完成以下任务：接收并存储用户程序和数据，接收现场输入设备的状态和数据，诊断PLC内部电路工作状态和编程过程中的语法错误，完成用户程序规定的运算任务，更新有关标志位的状态和输出状态寄存器的内容，实现输出控制或数据通信等功能。 S7-300 CPU有20种不同型号，各种CPU按性能等级划分，可以涵盖各种应用范围。S7-300的各款CPU都有非常详尽的性能数据表（具体参数可查阅相关资料），其中最值得关注的CPU性能有以下五方面： I/O扩展能力 指令执行速度 工作内存容量 通讯能力 CPU上的集成功能
1.1 S7-300PLC硬件简介
S7-300（见图1-1）由多种模块部件组成，包括导轨（Rack）、电源模块（PS）、CPU模块、接口模块（IM）、输入输出模块（SM）。各种模块能以不同方式组合在一起，从而可使控制系统设计更加灵活，满足不同的应用需求。
图1-1 S7-300 PLC的基本结构
1.1.1 电源模块
图1-5 MMC卡
如果在写访问过程中拆下SIMATIC微存储器卡，卡中的数据会被破坏。在这种情况下，必须将MMC插入CPU中并删除它，或在CPU中格式化存储卡。只有在断电状态或CPU处于“STOP”状态时，才能取下存储卡。
第一章 S7-300PLC硬件和安装
1.数字量模块
（1）数字量输入模块SM321 数字量输入模块将现场送来的数字信号电平转换 成S7-300内部信号电平。数字量输入模块有直流 输入方式和交流输入方式。对现场输入元件，仅 要求提供开关触点即可。输入信号进入模块后， 一般都经过光电隔离和滤波，然后才送至输入缓 冲器等待CPU采样。采样时，信号经过背板总线 进入到输入映像区。 数字量输入模块SM321有四种型号模块可供选择， 即直流16点输入、直流32点输入、交流16点输入、 交流8点输入模块。 模块的每个输入点有一个绿色发光二极管显示输 入状态，输入开关闭合即有输入电压时，二极管 点亮。
—
IM
¡ ª
IM
¡ ª
96 100 104 108 112 116 120 124 IM Ú 640 656 672 688 704 720 736 752¢
S7-300信号模板的起始地址
0机架的第一个信号模块槽(4号槽)的地址为0.0～3.7，一 个16点的输入模块只占用地址0.0～1.7，地址2.0～3.7未用。 数字量模块中的输入点和输出点的地址由字节部分和位部
三、 SM模块
信号模块（SM）也叫输入/输出模块，是CPU 模块与 现场输入输出元件和设备连接的桥梁，用户可根据现 场输入/输出设备选择各种用途的I/O模块。 S7-300的输入/输出模块外部连线接在插入式的前连接 器的端子上，前连接器插在前盖后面的凹槽内。不需 断开前连接器上的外部连线，就可以迅速的更换模块。 信号模块面板上的LED用来显示各数字量输入/输出 点的信号状态，模块安装在DIN标准导轨上，通过总 线连接器与相邻的模块连接。 信号模块和接口模块的尺寸为 40mm(宽)x125mm(高)x120mm.(深)。有少量模块的宽度 为80mm。
西门子S7-300400 PLC项目教程课件项目1 快速了解PLC-任务3 S7-300400 PL
SM322;DO8xAC120 /230V/2A (1FF01-)
SM322;DO8xAC120 /230V/2A ISOL
(-5FF00-)
8DO；电气隔离为 4组
2A
8DO；电气隔离为 8组
0.5A
8DO；电气隔离为 4组，带反极性保
护
1.5A
8DO；电气隔离为 4组
2A
8DO；电气隔离为 1组
)
SM331;AI 8x13位 (-1KF01-)
4个通道组中4 4个通道组中4点 4个通道组中4点 8个通道组中8点
点输入
输入
输入
输入
每通道组可组 态：15位+符
号
每通道组可组态 ：15位+符号
每通道组可组态 ：13位+符号
每通道组可组态 ：12位+符号
测量方法
每通道可组态 每通道可组态： 每通道可组态： 每通道可组态：
CPU312、CPU314、CPU315-2DP、CPU316-2DP
CPU312IFM、CPU314IFM、CPU314户外型、CPU315-2DP
CPU316-2DP、CPU317-2DP
CPU315F-2DP
S7-300/400 PLC的硬件系统
2．状态与故障显示
LED指示灯
颜色
SF
红色
BF
1．S7-300导轨安装过程
S7-300/400 PLC的硬件系统
2．S7-300模块安装过程
S7-300/400 PLC的硬件系统
3．S7-300的扩展及地址分配
S7-300/400 PLC的硬件系统
4．S7-400的扩展及地址分配
机架 插槽总数 可用总线
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
IM 360
IM 361
主机架和扩展机架上 各配置1个
IM 365（1对）
用于 S7-300 分布式 I/O 终端的常用接口 模块为 IM153 系列模块（ PROFIBUS-DP 接 口 ） ， 如 IM 153-1 、 IM153-2 、 IM153-3等。 定货号为6ES7 153-XXXXX-XXXX。
2 3
光耦 背 板 总 线 接 口
9
LED M M内
12
内部M连通 LED
19
M内 各通道输入端M点连通
M 24VDC
20
SM321 交流输入型模块接口电路之一
1 2
光耦
LED M内
背 板 总 线 接 口
9
120/230VAC
～
N 10 各通道N点连通
2）数字量输出模块（6ES7 322-XXXXX-XXXX） 分为晶体管、继电器和可控硅输出，一般点数 分为8、16、32点，有多种型号可选。
晶体管输出型接口电路之一
背 板 总 线 接 口 光耦
1 1L+ 2 3
24VDC
LED
负载
9 10
晶体管输出型
M
1M
继电器输出型接口电路之一
继电器输出型
L+
～
24VDC
LED
背 板 总 线 接 口 光耦
继电器
负载 M N M
M
双向晶闸管输出型接口电路之一
双向晶闸管输出型
L1
背 板 总 线 接 口
电源 模块
SM/ SM/ SM/ SM/ SM/ SM/ SM/ SM/ CPU FM/ FM/ FM/ FM/ FM/ FM/ FM/ FM/ 模块 CP CP CP CP CP CP CP CP
2. 多机架系统 （本地扩展）
在CPU机架基础上可扩展1～3个机架（ER）。
IM 361 SM/ SM/ SM/ SM/ SM/ SM/ SM/ SM/ FM/ FM/ FM/ FM/ FM/ FM/ FM/ FM/ ER-3 CP CP CP CP CP CP CP CP
15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 0 1 0 0 0 0 0 0 0 0 0 0 0 原始数据 符号 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 转换数据 符号
本地及分布式I/O系统配置示例： PS
IM SM/ SM/ SM/ SM/ SM/ SM/ SM/ SM/ FM/ FM/ FM/ FM/ FM/ FM/ FM/ FM/ 361 CP CP CP CP CP CP CP CP CPU IM SM/ SM/ SM/ SM/ SM/ SM/ SM/ SM/ FM FM FM FM FM FM FM FM 360 -2DP /CP /CP /CP /CP /CP /CP /CP /CP
第4章 S7-300可编程控制器
西门子S7-300 PLC属于SIMATIC S7 系列可编程 控制器。S7系列主要包括S7-200(微型机)、S7-300 （中型机）和S7-400（大型机）等。 在 S7-300 系列里，有多种型号的 CPU 模块，各型 号的区别是 CPU速度、存储器容量、可配置的特 殊单元数量及可扩展的I/O板数量等。 300 系列 CPU 包括 CPU312 ～ CPU319 系列。系列 内分为标准型（ 31X）、紧凑型（31XC）和故障 安全型（ 31XF ）、 技术功能型 （ 31XT ） 等，接 口也有 RS-485 （ 31X-2PtP ） 、 PROFIBUS-DP （ 31X-2DP ）、 PROFINET 工业以太网 /DP 接口 （31X-2PN/DP）等。
2.电源（PS-300） 用于为各机架上的各模块供电。将交流电转 换为 24VDC 输出。分 2A 、 5A 、和 10A 。定货 号为6ES7 307-XXXXX-XXXX。
5A尺寸mm：80*125*120
3.CPU模块（CPU-300） CPU模块也称为主机模块，分为标准型、紧 凑型（带集成 I/O ）、故障安全型、技术功能 型等。各类型中接口型式不同分为多种型号。 定货号为6ES7 31XX-XXXXX-XXXX。
CR
3. S7-300网络系统 1) MPI网络 MPI网络——Multi Point Interface Network ， 即多点接口网络。
S7-300 MPI
PG/PC
S7-300
PG/PC—编程设备/个人计算机 HMI—人机接口，如操作面板、触摸屏等。
S7-4S
PG/PC
S7-400
S5-115U
PROFIBUS
S7-300 PROFIBUS DP PG/PC HMI
ET 200
ET200—分布式I/O终端
PROFIBUS使用RS-485接口或光纤接口，FMS协议， 目前以被PROFINET代替。 PROFIBUS-DP使用RS-485接口，PROFIBUS-DP 协议。 采用主/从站方式，一个主站最多连接126个从站。 网络最大传输速率为12Mbps，默认使用1.5Mbps。 每个网段的长度依传输速率不同，最长可以是1001200米。（使用光纤接口时，可到15千米。） 网络上的每个PROFIBUS接点（编程器、人机接口、 CPU、功能模块、通信模块等）应设置不同的 PROFIBUS地址（1-126当中的数）。
PROFIBUS-DP
本地 系统
PS
PS
IM SM/ SM/ SM/ SM/ SM/ SM/ SM/ SM/ FM/ FM/ FM/ FM/ FM/ FM/ FM/ FM/ 153 CP CP CP CP CP CP CP CP 分布式 I/O终端
PS
IM SM/ SM/ SM/ SM/ SM/ SM/ SM/ SM/ FM/ FM/ FM/ FM/ FM/ FM/ FM/ FM/ 153 CP CP CP CP CP CP CP CP
IM 153
8.其它附件 如 MMC 、前连接器、总线连接器、 U 型连 接器（即背板总线连接器）等。
40芯 MMC 前连接器
20芯
背板总线连接器
MPI/DP总线连接器
4.1.2 S7-300系列PLC系统组成（配置方式）
1. 单机架系统 S7-300 的模块全部安装在 CPU 机架（ CR ） 上。由电源模块、CPU模块及最多8个SM（信 号模块）、 FM（功能模块）、 CP（通信处理 器模块）等组成。
FM 350
FM 354
FM 355
6、通信处理器模块（CP-300） S7-300 支 持 工 业 以 太 网 、 PROFIBUS （ 现 场 总 线）、 AS（自动化系统）、MPI（多点接口）及 点对点连接等通信网络。有多种通信网络接口 模块可选。如CP340、CP341、CP342、CP343。 定货号为6ES7 34X-XXXXX-XXXX。
4.1 S7-300PLC硬件、配置方式及地址分配
4.1.1 S7-300系列PLC硬件
1.导轨（RACK-300) S7-300的模块机架，起物理支撑作用，无背板 总线。模块之间由背板总线连接器连接。长度分 为 160mm 、 482mm 、 530mm 、 830mm 等。定货 号为6ES7 390-XXXXX-XXXX。
单扩展机架时，可使用一对IM365模块，CPU机 架和扩展机架上各放置一个。 使用IM365时，扩展机架上只能配置SM。两机 架间的连接电缆长度为1米（即最长1米）。 扩展机架总电流负荷不能超过0.8A。
PS
IM 365
SM SM
SM
SM
SM
SM
SM
SM
ER
PS
SM/ SM/ SM/ SM/ SM/ SM/ SM/ CPU IM SM/ FM FM FM FM FM FM FM FM 模块 365 /CP /CP /CP /CP /CP /CP /CP /CP
基本型原理及接线图（电压输出时）
电流输出时，各S端不连接
6）模拟量输入/输出模块（6ES7 334-XXXXXXXXX、6ES7 335-XXXXX-XXXX） 分4入/2出和4入/4出两种，精度分为8或12位。
5、功能模块（FM-300） 用于时间要求苛刻、存储器容量要求较大的过 程信号处理任务，如：计数器模块（FM350） 、 定位模块（FM351、 FM354 、 FM353）、电子 凸轮控制器（FM352）、闭环控制模块（FM355） 等等。 常用产品定货号为6ES7 35X-XXXXX-XXXX。
MPI接口为S7-300系统默认接口,各系统均提供 MPI接口。 MPI使用RS-485接口，传输介质一般为双绕线，使 用MPI协议，为经济型方案。 同时连接对象最多6-64个(依CPU型号而定)，网络 最大传输速率为1.5Mbps，默认为187.5Kbps。 相邻接点间最大距离为50米（加中继时可到1000 米）。 网络上的每个MPI接点（编程器、人机接口、CPU、 功能模块、通信模块等）应设置不同的MPI地址 （1-126当中的数）。
即：原始数据每变化1，则转换数据变化为8。
基本型原理及接线图
1、电压测量 2、背板总线接口 3、电气隔离 4、A/D转换器 5、等电位连接
5）模拟量输出模块（6ES7 332-XXXXX-XXXX） 输出信号为电压（支持多种电压范围选 择） 、电流（支持多种电流范围选则） ，点 数分为2点、4点、8点，精度分为9～15位，有 多种型号可选。
