霍尼韦尔PKS--FTE网络的配置
在当前形势下，国内外DCS系统竞争十分激烈，所以对于DCS系统的通讯安全和通讯质量来说就显得至关重要了，目前大部分DCS系统所采用的通讯方式都是双网冗余，但霍尼韦尔PKS系统所采用的容错以太网（Fault Tolerant Ethernet，简称FTE）技术大大保证了其系统的安全性与稳定性。
FTE是针对霍尼韦尔PKS系统所设计的一种专用的通讯控制网，这种网络机制能够使
各个网络节点之间具备多条通讯链路，当单点或多点出现故障时，能够保证网络通讯
的可用性，这就是所谓的容错，如下图所示就是一副经典的FTE网络架构：
通过上图我们可以发现FTE网络似乎是在两个交换机之间多了一根级联线，但实际不
止如此，搭建FTE网络并非只是将两台交换机级联即可，还要对交换机进行配置，，
各个网络节点也需要相应的设置，PKS R400之后的系统版本使用了新的FTE Mux-IM
协议，所以我们会发现尽管操作站或服务器存在两块物理网卡，但IP地址却只有一个。
在进行网卡配置时，我们只需要对新添加上的“Honeywell FTE Mux Adapter”
安装TCP/IP协议即可，并且对其进行简单配置，而两个实际存在的物理网卡并不
需要安装TCP/IP协议，也不需要配置。
通过网卡属性的Version(版本)页面，可以查看版本信息
打开Configure（设置）界面，我们就可以对FTE进行配置了
下图为各项设置的含义
打开“View Logs”（查看日志）页，我们就可以查看查看FTE的日志文件，日志文件每2分钟由FTE Mux-IM写入。
最后一项我们应该比较熟悉了，跟老版本的界面基本一样，“FTE Communication Status”，用于查看FTE网络状态。

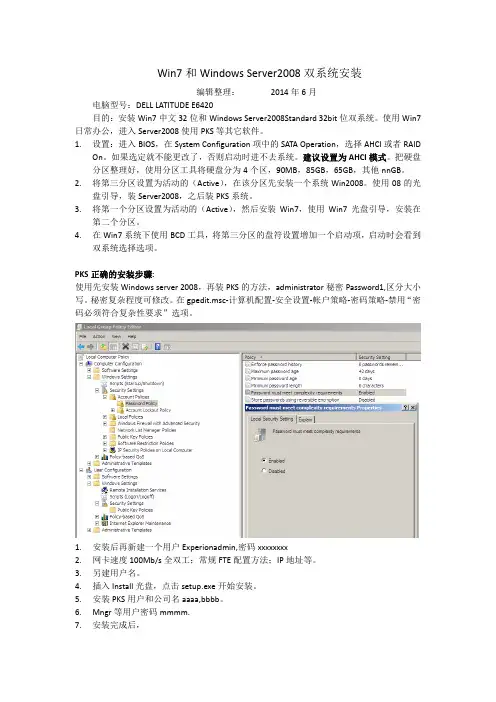

如何在笔记本安装PKS
Win7和Windows Server2008双系统安装编辑整理： 2014年6月电脑型号：DELL LATITUDE E6420目的：安装Win7中文32位和Windows Server2008Standard 32bit位双系统。
使用Win7日常办公，进入Server2008使用PKS等其它软件。
1.设置：进入BIOS，在System Configuration项中的SATA Operation，选择AHCI或者RAIDOn。
如果选定就不能更改了，否则启动时进不去系统。
建议设置为AHCI模式。
把硬盘分区整理好，使用分区工具将硬盘分为4个区，90MB，85GB，65GB，其他nnGB。
2.将第三分区设置为活动的（Active），在该分区先安装一个系统Win2008。
使用08的光盘引导，装Server2008，之后装PKS系统。
3.将第一个分区设置为活动的（Active），然后安装Win7，使用Win7光盘引导，安装在第二个分区。
4.在Win7系统下使用BCD工具，将第三分区的盘符设置增加一个启动项，启动时会看到双系统选择选项。
PKS正确的安装步骤:使用先安装Windows server 2008，再装PKS的方法，administrator秘密Password1,区分大小写。
秘密复杂程度可修改。
在gpedit.msc‐计算机配置‐安全设置‐帐户策略‐密码策略‐禁用“密码必须符合复杂性要求”选项。
1.安装后再新建一个用户Experionadmin,密码xxxxxxxx2.网卡速度100Mb/s全双工；常规FTE配置方法；IP地址等。
3.另建用户名。
4.插入Install光盘，点击setup.exe开始安装。
5.安装PKS用户和公司名aaaa,bbbb。
6.Mngr等用户密码mmmm.7.安装完成后，8.修改注册表，加MNGR帐户的密码。
9.安装SCE.10.注册表加“.”11.修改hosts文件；12.重新启动。
PKS课件——【霍尼韦尔PKS】
Display as 数据的类型
Floating decimal point: 浮点十进数点 Number decimals: 小数位数 Number of characters displayed: 显示的总位数 Word wrap: 自动换行
19
Faceplate: 弹出指定的系统面板。
HMIWEB Display Bulider
1
目录
• HMIWEB Display Bulider的概述 • 主图（Display） • 子图（Shape）
一 弹出窗口子图（Popup） 二 顺序子图（Shape Sequence） 三 动态子图（Dynamic Shape） • 脚本编辑
2
一.HMIWeb Display Bulider软件的介绍
Hover: 仅用于数字文字对象， 当对象太小时会显示 其内容
Popup: 弹出窗口画面并增加 一个Popup卡片
20
Type of breakpionts: 动态数据的类型。 Continuous: 连续点。 Discrete：离散点。
21
Default shortcut menu : 默认的菜单 Customized shortcut menu: 指定的菜单
31
在Popup页中的文件名中选opup画面
自动定义Popup 窗口的位置
手动指定Popup 窗口的位置
这样当在Station上点击此按钮时,会弹出刚指向的Popup窗口
32
Faceplate 操作面板
• Faceplate是一种特殊类型的Popup • 必须附加在动态物体上，用于访问点数据 • 由系统提供一系列的标准的Faceplates • 操作站可以同时显示4个Faceplate
1.2 HONEYWELL PKS系统—硬件组态
1.HONEYWELL PKS系统 1.2 HONEYWELL PKS系统—硬件组态
组态分为两部分：硬件组态
硬件组态：
在实际控制器上硬件组态顺序：
1.进行FTEB卡件组态 2.进行控制器组态 3.进行RM卡件组态 4.进行IOLIM模块组态 5.进行PM I/O卡件组态
将组态后的各种 PMIO 卡件进行下装
点击
点击
点击
下装后要进 行激活
激活后 PMIO卡 变绿
建立虚拟控制器
输入服务器IP
下装控制器
单击
单击
选择启动控 制器方式
启动控制器
启动控制器 后颜色变绿
停止控制器
停止控制器成功 后变蓝色
单击
进行IOLIM模块组态
建 立 虚 拟 IOLIM 卡件
输入服务器IP
单击
下装IOLIM卡件
单击
单击
下装成功后颜色变绿
进行PM
IO卡件组态
将所需卡件 拖入此处
单K
双击此处后出 现下面对话框
勾选卡件是否 为冗余卡件 输 入 PMIO 卡 件 所 属卡件箱号 输 入 PMIO 卡 件 所 属卡件箱号
输 入 PMIO 卡 件 在 卡 件箱内所属位号
输 入 PMIO 卡 件 在 卡 件箱内所属位号
软件组态
仿真控制器上硬件组态顺序：
1.进行控制器组态 2.进行IOLIM模块组态 3.进行PM I/O卡件组态
启动组态软件
Configuration Studio
双击启动动
选择所需服务器
将服务器加入系统
输入服务器名
点击
点击展开
单击
点击
霍尼韦尔(honeywell_pks)详细操作详解(含大量实操图)
1、容错以太网是PKS的控制网络，FTE不但提供了容错的特点，也提供了快速网络的相应，及工业以太网的控制应用的安全性。
FTE（Fault Tolerant Etherent）容错以太网，是冗余网络结构的单网，通过Honeywell的FTE驱动，及商用的网络设备实现的。
FTE网络包括冗余的交换机和电缆。
拓扑：双重并行树形网络在顶部接在一起。
2、交换机之间的级联线（cross link）构成单网。
商用的网络设备指交换机、双口单网卡或单口双网卡。
FTE网络通讯检测画面检测画面启动3、系统必须有控制器、服务器、操作站组成。
4、FTE网络包括冗余交换机和电缆。
树网：连接到A交换机上A口形成的网叫A网（Yellow tree）。
连接到B交换机上B口形成的网叫B网（Green tree）。
Localhost 接收数据节点。
FLEX操作站（F站）：过程数据及相关的报警和事件，还有其他数据信息，直接来自服务器；组态ES-F两种连接方法：固定连接方法（Static）：提供了特定ES-F的一种永久性专用连接。
轮替连接方法（Rotary）：提供了一种按需的连接，适用不需要全日制操作访问时。
Console操作站（C站）：过程数据及相关的报警和事件，直接来自于控制器；其他数据信息来自于服务器；Console Extension操作站（CE）：过程数据及相关的报警和事件，还有其他数据信息，全部信息都来自与C站。
7、一个C300控制器带有两个IOLINK，每个IOLINK最多支持40个IO卡件，而一个控制器最多支持64个IO卡件。
每套C300控制器最多支持64个IO Units（IOU）。
C300控制器必须与控制防火墙连接。
C300控制器主控制器FTE地址设定奇数，备用控制器地址为主控制器的地址+1。
Control Firewall（CF9）控制防火墙：在FTE网络中是成对出现的，8+1口，其中有一个专门的网线路口用于向上连接交换机，其余的8个网口可以连接控制器。
Honeywell PKS系统简介和故障处理
Hoheywell PKS系统简介和故障处理安彩太阳能玻璃有限责任公司肖会永摘要：对Honeywell PKS系统硬件和软件结构进行了全面介绍，对该系统的常见故障进行了分析，结合工作中的实践经验，对不同的故障分别采取相应措施进行处理，确保生产稳定进行。
关键词：服务器故障1.前言安彩高科2#炉控制系统选用Honeywell公司的PKS系统，整个系统功能比较强大。
由于该系统在公司内首次应用，在运行和维护的过程通过对一些故障的处理，增长了该系统故障处理方面的经验。
下面将就该系统的结构进行介绍，并对几个常见的故障进行分析进而提出迅速解决问题的方法。
2.系统硬件组成2＃炉采用的Experion PKS系统包括系统硬件、高性能服务器（Experion Sever）兼工程师站（Engineer Station）和通用操作站（Experion Station）。
两台服务器采用同步冗余结构，即：正常情况下，两台服务器是同步运行的，并且一主一副，互为冗余，运行中一旦一台服务器如果出现异常故障，系统会自动检测并迅速切换到另一台服务器继续运行，从而保证整个系统的稳定性。
图1 PKS系统网络结构示意图主控制柜包含Experion PKS系统的一些核心部件，主要有系统控制器（C200 Controller）、网络接口卡CNI（ControlNet Interface）、电源模块（Power Supply）以及冗余模块（Redule Module）等模块组成，而且均采用了两套完全相同配置的硬件冗余结构，从整体上提高了系统工作和控制的可靠性、安全性。
还有一些特有的I/O（输入输出处理）卡件和I/O接口。
这些设备通过ControlNet控制网络连接起来，构成一个功能齐全的集散型控制系统。
系统采用三层网络结构，上层网是标准工业以太网，采用TCP/IP协议，连接所有人机接口(HMI)；中层网ControlNet是人机接口与过程控制站通讯的监视控制网，采用遵循IEEE802.3工业标准协议的冗余实时控制网，通讯速率为5MB/S；下层ControlNet为I/O网，连接着控制器与I/O模件，采用与监视控制网相同的网络。
霍尼韦尔PKS系统导入程序步骤
（1）首先将程序文件夹拷贝到桌面,然后运行configuration studio 软件如下图所示:
（2）软件打开界面如下，双击SERVER_104
文件夹,内含测试程序文件
运行configuration studio 软件
（3）用户名mngr，然后输入密码，Domain选择traditional operator security，然后点击OK 如密码不对，参考修改configuration studio软件密码的附件。
（4）选择，control strategy，在右边点击configure process control strategies，
（5）进入到如下界面：
（6）点击file，下拉菜单中选择import
（7）点击browse,选择到刚刚的测试文件夹
（8）双击“ceshi”文件夹
（9）确认选择至“ceshi”文件夹下，点击OK
（10）弹出文件夹中所包含内容，如下图所示
确认已经选择
至指定文件夹弹出所含内容
（11）点击select ALL后，在单击Import
（12）导入中……
单击select All
导入后的界面如图所示。
Honeywell PKS系统大修方案
Honeywell PKS系统大修方案系统经过长时间的运行后，可能会出现以下情况，尽管平时卫生保持得很好，但由于长时间的积累，仍有灰尘存在，成为引发线路板上短路的事故隐患；诸多I/O部件的技术性能和精度也会随着长时间的运行而变化，需要进行适当调整；热备用设备部件，以及备品备件的可靠性需要经过在线使用实验来证实；此外，软件备份的重新拷贝、系统的诊断测试以及平时无法在线处理的一些系统遗留问题等，也都需要抓住设备大修的机会进行相应准备和处理工作，以保证正常开车时系统运行的准确性和可靠性。
1、大修系统的停用过程（1）把所有画面、程序和系统进行备份。
（2）关闭所有应用程序。
（3）在开始菜单中选择SHUT DOWM关闭所有操作站和服务器。
（4）打下机柜内控制器旁的电源模块的电源开关，然后打下220V AC转24VDC电源转换模块的开关（在机柜的底部），最后打下总电源柜的电源开关，系统停用完毕。
2、清洁工作机柜室和操作室在大修时，需要进行彻底的清洁工作，门、空调、机柜的空气过滤网及冷却风扇都要拆下清洗并根据使用年限的规定在大修期间进行更换；各站、柜的卡件、卡件槽用吸尘器、毛刷或风进行清扫；服务器或操作站主机、显示器在积尘过多情况下也要将其拆下进行清扫；以上能够擦拭的部位、部件也要仔细擦拭。
如各种面板、框架等，注意在拆卸、清洁和安装过程中，要尽量避免用手触摸电路板，要做好防静电措施（佩带防静电手圈、手套等），以免静电损坏卡件或影响其性能。
3、检查系统运行的环境条件（1）温度检查机器运行的环境温度是否满足10℃-28℃的技术要求，如不满足，通过调整空调的设置，使温度达到合适的范围内。
（2）湿度观察湿度计指示是否在正常范围40%-60%内，如不满足，要采取干燥或加湿措施。
（3）对机房的门、窗、墙壁的密闭进行检查和修善，以减少外界灰尘、振动等的影响。
4、接地测试为了防止操作和维护人员的触电和减少电磁干扰，在大修期间要对各机柜/操作台的安全接地和工作接地情况进行检查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PKS R400装机步骤
1.生成自动安装配置文件
在一台计算机上放入INITIALIZATION DVD，自动运行安装程序。
选择 Launch Setup
选择Generate Configuration Files
选择所要安装的机器类型，上图是所支持的Station的型号。
这是所支持的Server的型号，
下面以DELL T5500安装F-Station为例
这里输入计算机名称、用户帐户和密码，服务器使用name:Admin,key:a（后改为bjortho）；操作站使用Admin，bjortho。
Computer Name:JXCSVRA,JXCSVRB,CSTN01,FSTN01,FSTN02……。
Company Name:SANJIANG
Customer Name:SANJIANG
Workgroup Name: WORKGROUP
在初始化盘作安装配置文件时，需要将用户的名字设为系统默认的名称：Experionadmin，密码随意。
此用户名也可使用其它名称，但绝对不可以设为administrator或mngr或HPSinstall等名称，这些用户在使用初始化盘安装后会被禁掉，将无法登陆计算机。
如果所输入密码不符密码安全性时会有提示，可以选择忽略这个问题继续安装，也可返回修改密码。
