机械制图重点复习题
2．对外部结构进行分析，逐个看懂；
3．对内部结构进行分析，逐个看懂；
4．对不便于进行形体分析的部分进行线面分析，搞清 投影关系，最后分析细节。
形状特征视图
位置特征视图——最能反映物体位置特征的视图。
左视图反映物 体的位置特征
位置特征视图
读组合体视图的方法和步骤 方法 形体分析法
线面分析法
步骤 1.以主视图为主，配合其它视图进行投影分析。 （抓主）
2.分解形体，找投影。利用“三等”关系找每一 部分的投影。（分块）
3 想象出物体的形状。（想形） 4.综合起来想整体。（合整）
小径圆约画3/4圈
小径≈0.85d 画粗实线
外螺纹剖视画法：
A
A－A
大径 小径
A 螺纹终止线画一小段
剖面线画到大径线
内螺纹画法
大径线画细实线
倒角圆不画
小径线画粗实线 A
螺纹终止线 大径圆约画3/4圈 A－A
A 剖面线画到小径线 即粗实线位置
看零件图的方法和步骤
在设计、生产、学习等项活动中，看零件图是一项非常重 要的工作。看组合体视图的方法是看零件图的重要基础。 一、看零件图的要求 二、看零件图的方法步骤 （一）看标题栏 （二）进行表达方案的分析 （三）进行形体分析、线面分析和结构分析 （四）进行尺寸分析 （五）进行结构、工艺和技术要求的分析
※ 物体的长、宽、高每个方向要有一个主要基准。
※ 通常以组合体较重要的端面、底面、对称平面和回转体 的轴线为主要基准。
※ 回转体一般确定其轴线的位置为主要基准 。 ※ 以对称平面为主要基准标注对称尺寸时，不应从对称平 面分别往两边标注。
机械制图复习题

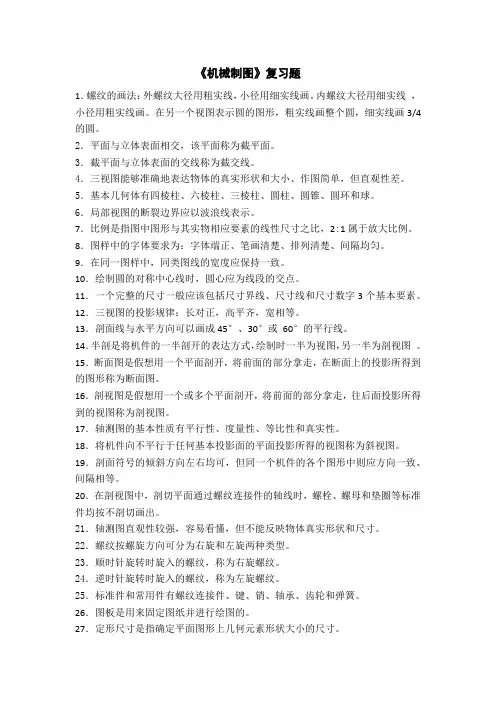

《机械制图》复习题1．螺纹的画法：外螺纹大径用粗实线，小径用细实线画。
内螺纹大径用细实线，小径用粗实线画。
在另一个视图表示圆的图形，粗实线画整个圆，细实线画3/4的圆。
2．平面与立体表面相交，该平面称为截平面。
3．截平面与立体表面的交线称为截交线。
4．三视图能够准确地表达物体的真实形状和大小、作图简单，但直观性差。
5．基本几何体有四棱柱、六棱柱、三棱柱、圆柱、圆锥、圆环和球。
6．局部视图的断裂边界应以波浪线表示。
7．比例是指图中图形与其实物相应要素的线性尺寸之比，2:1属于放大比例。
8．图样中的字体要求为：字体端正、笔画清楚、排列清楚、间隔均匀。
9．在同一图样中，同类图线的宽度应保持一致。
10．绘制圆的对称中心线时，圆心应为线段的交点。
11．一个完整的尺寸一般应该包括尺寸界线、尺寸线和尺寸数字3个基本要素。
12．三视图的投影规律：长对正，高平齐，宽相等。
13．剖面线与水平方向可以画成45°、30°或60°的平行线。
14．半剖是将机件的一半剖开的表达方式，绘制时一半为视图，另一半为剖视图。
15．断面图是假想用一个平面剖开，将前面的部分拿走，在断面上的投影所得到的图形称为断面图。
16．剖视图是假想用一个或多个平面剖开，将前面的部分拿走，往后面投影所得到的视图称为剖视图。
17．轴测图的基本性质有平行性、度量性、等比性和真实性。
18．将机件向不平行于任何基本投影面的平面投影所得的视图称为斜视图。
19．剖面符号的倾斜方向左右均可，但同一个机件的各个图形中则应方向一致、间隔相等。
20．在剖视图中，剖切平面通过螺纹连接件的轴线时，螺栓、螺母和垫圈等标准件均按不剖切画出。
21．轴测图直观性较强，容易看懂，但不能反映物体真实形状和尺寸。
22．螺纹按螺旋方向可分为右旋和左旋两种类型。
23．顺时针旋转时旋入的螺纹，称为右旋螺纹。
24．逆时针旋转时旋入的螺纹，称为左旋螺纹。
25．标准件和常用件有螺纹连接件、键、销、轴承、齿轮和弹簧。
《机械制图》试卷精选全文完整版
可编辑修改精选全文完整版机械制图试卷一、单选题(共15题，合计30分)1．420错误297为（）的图幅尺寸。
A．A4B．A3C．A2D．A12．正投影法是投射线与投影面（）的平行投影法。
A．平行B．垂直C．相交D．不平行3．用剖切平面局部地剖开机件所得到的剖视图称为。
A．全剖视图B．半剖视图C．局部剖视图D．斜剖视图4．表示将部件安装到机器上或将整个机器安装到基座上所需的尺寸是。
A．规格（性能）尺寸B．装配尺寸C．安装尺寸D．外形尺寸5．机件长30mm画成120mm时，其比例是（）。
A．2：1B．1：2C．3：1D．4：16．线性尺寸数字一般应注写在尺寸线的（）。
A．上方或右方B．上方或左方C．下方或上方D．中间7．倾斜于轴测投影面的正方形，其轴测投影是（）。
A．正方形B．菱形C．圆形的类似形D．平行四边形8．GB/T4458.3和GB/T14692中均推荐了常用的轴测图是（）。
A．正等轴测、正二轴测和斜二轴测B．正等轴测和斜二轴测C正等轴测D．斜二轴测9．啮合的圆柱齿轮，在啮合区内，将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部分用绘制。
A．粗实线B．细实线C．细点画线D．细虚线10．在螺纹的五个结构要素中，牙型、公称直径和都作了规定，凡是这三个要素都符合标准的称为标准螺纹。
A．螺距B．旋向C．线数D．导程11．" "符号在尺寸标注中表示。
A．沉孔或锪平孔B．锥孔C．埋头孔D．盲孔12．"12"表示（）。
A．手工电弧焊B．点焊C．电渣焊D．埋弧焊13．槽钢的标记是（）。
A．I B．H C．Z D．U14．是可以移位配置的视图。
A．基本视图B．向视图C．局部视图D．斜视图15．平面平行于圆锥轴线相交产生的交线是（）。
A．椭圆B．圆C．双曲线D．抛物线二、填空题(共16题，合计32分)1．锥度是指正圆锥与圆锥的比值。
2．不论放大或缩小，标注尺寸时必须注出的尺寸。
《机械制图》复习题及参考答案
《机械制图》复习题及参考答案一、单选题（共30题，每题1分，共30分）1、在绘制零件的轮廓形状时，从一条直线（或圆弧）光滑过渡到另一条直线（或圆弧）的连接方式，称为（）。
A、圆弧连接B、过渡连接C、光滑连接D、以上都不对正确答案：A2、截平面与立体表面的交线称为（）A、截交线B、截平面C、截断面D、截切体正确答案：A3、一对互相啮合的齿轮它们的（）必须相等。
A、模数和齿数B、分度圆直径C、模数和压力角D、齿数正确答案：C4、以对称中心线为界，一半画成视图，一半画成剖视图，称为（）。
A、半剖视图B、全剖视图C、局部放大图D、局部视图正确答案：A5、在三维坐标系中，Y 轴代表（）方向尺寸A、厚度B、宽度C、高度D、长度正确答案：B6、用剖切平面局部地剖开机件，用波浪线将剖切部分与整体隔开，所得的剖视图称为（）。
A、局部视图B、全剖视图C、局部放大图D、半剖视图正确答案：A7、在图纸上的图框必须用（）画出。
A、粗实线B、细实线C、细虚线D、细点画线正确答案：A8、逆时针旋入的螺纹为（）。
A、左旋B、右旋C、可能是左旋也可能是右旋D、无法确定正确答案：A9、将机件的局部结构用大于原图形所采用的比例画出，所得到的图形称为（）。
A、局部放大图B、全剖视图C、局部视图D、半剖视图正确答案：A10、当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。
A、名称B、箭头C、剖面符号D、标注正确答案：B11、俯、左视图之间的投影关系为：（）。
A、宽相等B、长对正C、高平齐D、以上都不对正确答案：A12、内螺纹在规定画法中大径用（）绘制。
A、粗实线B、细实线C、点画线D、虚线正确答案：B13、将视图放大或缩小时最适宜的工具为( )。
A、分度器B、直角规C、点圆规D、比例分规正确答案：D14、利用三角板配合丁字尺可画（）之斜线。
A、15°B、40°C、35°D、25°正确答案：A15、基本偏差是指（）。
机械制图复习题
机械制图复习题一、填空题：1、工程常用的投影法分为两类和 ,其中正投影法属于投影法。
2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小,根据投影原理标准或有关规定画出的图形,叫做。
3、在图纸上必须用画出图框,标题栏一般应位于图纸的方位。
4、图样中,机件的可见轮廓线用画出,不可见轮廓线用画出,尺寸线和尺寸界限用画出, 对称中心线和轴线用画出。
5、比例是与相应要素的线性尺寸比,在画图时应尽量采用的比例,须要时也可采用放大或缩小的比例,其中1：2为比例,2：1为比例。
无论采用哪种比例,图样上标注的应是机件的尺寸。
6、机件的真实大小以图样上所标注的尺寸数值为依据与及无关。
7、标注尺寸的三要素、和。
8、尺寸标注中的符号：R表示 ,Φ表示。
10、平面图形中的线段有、和三种。
11、绘图板是用来固定 ,丁字尺是用来画。
12、在机械制图中选用规定的线型,虚线是用于线,中心线、对称线就用线。
13、标注圆的直径尺寸时,应在数字前加注符号 ,标注球的直径符号为。
14、图样上的尺寸,由线、线、尺寸数字和尺寸起止符号组成。
16、三视图的投影规律。
17、图纸的幅面分为幅面和幅面两类,基本幅面按尺寸大小可分为种,其代号分别为 A0、。
18、图纸格式分为和种,按标题栏的方位又可将图纸格式分为和两种。
19、标题栏应位于图纸的标题栏中的文字方向为。
20、比例是指图中与其之比。
图样上标注的尺寸应是机件的尺寸,与所采用的比例关。
21、图时应尽量采用比例,需要时也可采用或的比例。
无论采用何种比例,图样中所注的尺寸,均为机件的。
22．字号指字体的 ,图样中常用字号有号四种。
23．图样中,机件的可见轮廓线用 ,不可见轮廓线用画出,尺寸线和尺寸界线用画出,对称中心线和轴线用画出。
虚线、细实线和细点划线的图线宽度约为粗实线的。
24．图样上的尺寸是零件的尺寸,尺寸以为单位时,不需标注代号或名称。
25、标注尺寸的三要素是、、26．尺寸标注中的符号：R表示 ,φ表示 ,Sφ表示 ,t表示 ,C表示。
《机械制图》复习题(新)
《机械制图》复习题一．填空：（分）1．三视图的投影规律是：主、俯视图长对正；主、左视图高平齐；俯、左视图宽相等。
2．一个完整的尺寸包含三个要素，它们是尺寸界线、尺寸线和尺寸数字。
其中尺寸线不允许用其它图线代替，而尺寸界线可以用其它图线代替。
3．一个平面图形必须通过尺寸确定它的大小，按照尺寸在平面图形中作用的不同可以把尺寸分为定位尺寸、定形尺寸两类。
4．俯视图上远离X轴的方向为物体的前方（即前表面）。
主视图上远离Z轴的方向为物体的左方。
左视图上远离Z轴的方向为物体的前方。
5．俯视图上能度量物体的长度（左、右两个面之间的距离）和宽度（即前、后两个面之间的距离）；左视图上能度量物体的宽度和高度；主视图上能度量物体的长度和高度。
6．螺纹的基本要素有五个：牙型、公称直径、螺距、线数、旋向。
7．断面图分为移出断面和重合断面。
8．按剖切范围的大小，剖视图可分为全视图、局部视图、半视图。
9．读组合体视图的基本方法是形体分析法和面形分析法。
10．在组合体视图上标注尺寸，应做到正确、齐全、清晰。
11．基本尺寸相同的，相互结合的孔和轴公差带之间的关系称为配合。
12．零件加工表面具有的较小间距的峰谷所组成的微观几何形状特性，称为表面粗糙度。
二．判断题：1．绘制圆的对称中心线时应用粗实线绘制。
（×）2．机械制图的国家标准规定图样中的尺寸数值的单位一般以厘米为单位。
（×）3．图样中尺寸数值是机件的真实大小，与绘图的准确程度无关，与比例有关。
（×）4．图样中标题栏通常放在图框的左下角。
（×）5．斜度和锥度在图样中标注的符号基本一样，作图时的方法也一样。
（×）6．当点的X、Z坐标为零时，点在W投影面上。
（×）7．侧垂线的正面投影和侧面投影均反映实长。
（×）8．一般位置直线在三个投影面上的投影都小于实长。
（√）9．在尺寸标注中，凡是圆弧必须加注符号R。
（×）10．正平线的正面投影和水平投影均反映实长。
(完整版)《机械制图》复习题(含答案)
《机械制图》复习题一、填空题：1、投影法分为中心投影法和平行投影法。
投影线平行且与投影面垂直的投影称为正投影。
2、三视图的投影规律是：主、俯视图_长对正_，主、左视图高平齐，俯、左视图宽相等。
3、俯视图、左视图上远离主视图的面是物体的前面。
4、俯视图上能度量物体的长度（左、右两个面之间的距离）和宽度（即前、后两个面之间的距离）；左视图上能度量物体的宽度和高度；主视图上能度量物体的长度和高度。
5、机械制图当中基本图幅有哪五种: A0 、 A1 、 A2 、 A3 、 A4其中A4图纸幅的尺寸为297x210。
A3图纸幅的尺寸为:_420X297_图纸内有图框线，图框线通常用粗实线绘制。
6、机械制图当中常用的线型有粗实线、细实线、细点划线、虚线等，图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点划线画出。
7、尺寸标注由尺寸线、尺寸界线、_尺寸数字和箭头组成。
其中尺寸线用细实线且不允许用其它图线代替。
8、在标注角度尺寸时，数字应水平书写。
9、机械制图中常采用两种线宽，虚线、细实线和细点划线的图线宽度约为粗实线的一半。
10、标题栏应位于图纸的右下角，标题栏中的文字方向为绘图、看图方向。
11．比例是指图中要素与其实物相应要素之比。
图样上标注的尺寸应是机件的_最后完工_尺寸，与所采用的比例无关。
12．常用比例有原值比例、放大比例和缩小比例三种；比例1：2是属于缩小比例；比例2：1是属于放大比例。
13、尽量采用原值比例，需要时也可采用放大或缩小的比例。
无论采用何种比例，图样中所注的尺寸，均为机件的真实尺寸。
14、书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐。
汉字应用长仿宋体书写，数字和字母应书写为直体或斜体。
15．字号指字体的高度，图样中常用字号有8种。
16．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。
机械制图复习题
机械制图复习题《机械制图》复习题⼀、填空：1、图样中，机件的可见轮廓线⽤粗实线画出，不可见轮廓线⽤虚线画出，尺⼨线和尺⼨界限⽤细实线画出，对称中⼼线和轴线⽤点画线画出。
2、完整的尺⼨标注由尺⼨线、尺⼨界线、尺⼨线终端和尺⼨数字组成。
3、尺⼨标注符号R20，Φ40：R表⽰半径，Φ表⽰直径。
4、⼯程常⽤的投影法分为两类中⼼投影法和平⾏投影法，其中正投影法属于平⾏投影法投影法。
5、根据三⾯投影能判断两点位置的上下、前后、左右关系，其中从正⾯投影可判断上下和左右关系、⽔平投影反映前后和左右关系、侧⾯投影反映前后和上下关系。
6、三视图的投影规律为：主视图、俯视图长对正，主视图、左视图⾼平齐，俯视图、左视图宽相等。
7、当平⾯平⾏于圆柱轴线截切时，截交线的形状是矩形，当平⾯垂直于圆柱轴线截切时，截交线的形状是圆，当平⾯倾斜于圆柱轴线截切时，截交线的形状是椭圆。
8、正等轴测图的轴间⾓为120°。
9、按剖切范围分，剖视图可分为全剖视图、半剖视图和局部剖视图三类。
10、外螺纹的规定画法是：⼤径⽤粗实线线画，⼩径⽤细实线线画。
11．某图样上⼀⾓的度标为30°，该图样采⽤的⽐例为2:1，则该⾓的实际⼤⼩为30°。
12．标注锥度时，锥度符号应配置在基准线上上，图形符号的⽅向应与圆锥⽅向⽅向⼀致。
13．空间两点成为重影点的条件是空间两点必须有两对同名坐标对应相等,另⼀对同名坐标不相等。
14．当图形不能充分表达平⾯时，可⽤平⾯符号表⽰。
15．将机件的部分结构⽤___⼤于原图形所采⽤的⽐例_______________________画出的图形称为局部放⼤图。
17．两个形体表⾯相交⽽产⽣的交线称为_____相贯线____________⼆、选择题1．已知⽴体的主、俯视图，正确的左视图是。
（ B ）2据下列视图选择正确的左视图。
（ B ）3．点A在圆柱表⾯上，正确的两组视图是。
（B、D ）A B C D5、已知带有圆孔的球体的四组投影，正确的⼀组是。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2．有多少视图、剖视、剖面等，还要找出它们的名称、相 互位置和投影关系；
3．有剖视、断面的地方要找到剖切面的位置；
4．有局部视图、斜视图的地方，必须找到表示投影部位的 字母和表示投影方向的箭头；
5．有无局部放大图和简化画法。
（三）进行形体分析、线面分析和结构分析
进行形体分析和线面分析是为了更好地搞清楚投 影关系和便于综合想象出整个零件的形状。在这里，形体一 般都体现为零件的某一结构，可按下列顺序进行分析：
常见形体尺寸基准和定位尺寸
⑴
⑵
基准 ⑶ 基准
基准
基准
基准
基准
基准
⑴ 一组孔的定位尺寸 基准 ⑵ 圆柱体的定位尺寸
⑶ 立方体的定位尺寸
4.标注尺寸的步骤
1）形体分析 2）标注各基本形体的定形尺寸； 3）选择长宽高三个方向的尺寸基准，标注各形体的定位
尺寸； 4）标注总体尺寸； 5）对尺寸作适当的调整，检查是否正确、完整等。
1．先看大致轮廓，再分几个较大的独立部分进行分析， 逐个看懂；
2．对外部结构进行分析，逐个看懂；
3．对内部结构进行分析，逐个看懂；
4．对不便于进行形体分析的部分进行线面分析，搞清 投影关系，最后分析细节。
标注示例
例：标注图示轴承座的尺寸。
φ30
54
φ15
27
35
70
12
长度方向基准
100
R18
2xΦ18
64
47
65
812 30
高度方向基准 宽度方向基准
Φ30
10 24 Φ54
★ ★★ 形 标标 体 注注 分 各定 析 基位 并 本尺 选 形寸 择体 尺尺 寸寸 基 准
φ30
54
φ15
27
★
Φ30
例：读组合体视图的方法和步骤 (形体分析法)
★二补三问题
看懂视图并想 象出物体形状
补画左视图
二补三
二补三
二补三
二补三问题
例题 全剖视图的形成和画法
全剖视
外形较简单，内
形较复杂，而图形
又不对称。
A
A－A A
⒉ 半剖视
问题的提出
A—A
不能表达外形
存在什么问题？
A
A
解决办法：
A—A
已表达清楚的 内形虚线不画
半剖视
以对称线为界， 一半画视图，一半 画剖视。
画半剖视图时必须注意的问题：
1）半剖视图中，因机件的内 部形状已由半个剖视图表达 清楚，所以在不剖的半个外 形视图中，表达内部形状的 虚线，应省去不画。
2）画半剖视视图，不影响 其他视图的完整性。
用剖切平面局部地剖开机件所得 的剖视图，称为局部剖视图。局 部剖视图主要用于表达不宜采用 全剖视图和半剖视图的机件。
27
例：标注下图组合体的尺寸
φ20 φ12
φ5
➢ 标注定形尺寸 ➢ 确定尺寸基准 ➢ 标注定位尺寸 ➢ 标注总体尺寸
22
高度方向尺寸基准 50 40
7 20 30
20
4xφ5 R5
长度方向尺寸基准
宽度方向尺寸基准
27
22
7
➢ 适当调整，标注全部尺寸
φ20 φ12
φ5
50 40
4xφ5 R5
30
20
外螺纹剖视画法：
A
A－A
大径 小径
A 螺纹终止线画一小段
剖面线画到大径线
内螺纹画法
大径线画细实线
倒角圆不画
小径线画粗实线 A
螺纹终止线 大径圆约画3/4圈 A－A
A 剖面线画到小径线 即粗实线位置
看零件图的方法和步骤
在设计、生产、学习等项活动中，看零件图是一项非常重 要的工作。看组合体视图的方法是看零件图的重要基础。 一、看零件图的要求 二、看零件图的方法步骤 （一）看标题栏 （二）进行表达方案的分析 （三）进行形体分析、线面分析和结构分析 （四）进行尺寸分析 （五）进行结构、工艺和技术要求的分析
一、看零件图的要求 1．了解零件的名称、材料和用途； 2．了解组成零件各部分结构形状的特点、功用， 以及它们之间的相对位置； 3．了解零件的制造方法和技术要求。
（一）看标题栏
从标题栏可以了解到零件的名称、材料、重量、图样的比 例、……等。
（二）进行表达方案的分析
开始看图时，必须先找出主视图，然后看用多少个图形和 用什么表达法。可按下列顺序进行分析：
※ 物体的长、宽、高每个方向要有一个主要基准。
※ 通常以组合体较重要的端面、底面、对称平面和回转体 的轴线为主要基准。
※ 回转体一般确定其轴线的位置为主要基准 。 ※ 以对称平面为主要基准标注对称尺寸时，不应从对称平 面分别往两边标注。
尺寸基准： 标注尺寸的起点 就是尺寸基准。
高度方向基准
宽度方向基准 长度方向基准
例题 判断正误
正确
不正确
移出断面 1 、 移出断面的画法
画在视图外的断面称为移出断面。移出断面的轮廓线用粗实线 绘制。
当剖切面通过回转面形成的孔、凹坑的轴线时，这些结构按 剖视绘制。
外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线 且画到倒角内 螺纹终止线
小径圆约画3/4圈
小径≈0.85d 画粗实线
10 24 Φ54
适
当
105
调
12
70
整
812 30
，
标
注
全
100
部
尺
寸
65
47
R18
2xΦ18
64
标注示例
读组合体视图
画图是运用正投影法把空间物体表达在平面图 形上——由物到图。
看图是根据视图想象出物体的结构形状——由 图到物。
一、读组合体视图的基本要领
1 、 想象
“拖影而出”
2.注意抓特征视图 形状特征视图 ——最能反映物体形状特征的那个视图。 例：
形状特征视图
位置特征视图——最能反映物体位置特征的视图。
左视图反映物 体的位置特征
位置特征视图
读组合体视图的方法和步骤 方法 形体分析法
线面分析法
步骤 1.以主视图为主，配合其它视图进行投影分析。 （抓主）
2.分解形体，找投影。利用“三等”关系找每一 部分的投影。（分块）
3 想象出物体的形状。（想形） 4.综合起来想整体。（合整）
组合体的尺寸标注
1.组合体的尺寸种类 ★ 定形尺寸——确定各基本形体的形状和大小的尺寸。
10
2×φ10
66
44
24
52
★ 定位尺寸——确定各基本形体间的相对位置尺寸。 ★ 总体尺寸——组合体的总长、总宽、总高尺寸。
2.组合体的尺寸基准 尺寸基准——标注或度量尺寸的起点。 选择尺寸基准和标注尺寸时应注意：
3、 局部剖视图
问题的提出
例题 局部剖视图的形成和画法
投影方向 投影方向
机件中仅有 部分内形需要 表达，不必或 不宜采用全剖 视图。
当被剖结构为回转体时，允许将其中 心线作局部剖的分界线。
需要同时表达不对称机件的内外形状时，可以采用 局部剖视
剖视图中容易漏线的示例
正确
错误
正确
错误
正确
错误
正确 错误
