常见组网及pp环,msp环保护机理
环网保护概述
共享环网保护方案
> 内部公开
利用标签嵌套，减少在环网上的隧道数量； 业务在入环时，打上环隧道标签，出环时剥离环隧道标签； 倒换是基于外层隧道（环隧道）的，可以有效减少倒换动作执行的时间；
© ZTE Corporation. All rights reserved.
(1000,610) 611 111 610
310
311
411 (1000,411)
(1000,610) 611 610
211 (1001)Biblioteka 111B210
C
D
B
210
C
D
(1001)
Lsp100:1000,1001
Lsp100:1000,1001
基于外层隧道进行倒换； 基于TMS层OAM检测链路和节点故障，传递APS信息；
© ZTE Corporation. All rights reserved.
19
> 内部公开
双归场景环网保护部署—L2VPN
L2VPN
B A
基站
主用LSP
1
D
F
H
K
C
备用LSP
E
2
RNC/BSC
G
I
L
带DNI PW的伪线双归保护，叠加环网保护来防止异侧断纤故障； 网络正常情况下业务转发路径为主用LSP，具体流程为A->B->D->F->H->K； 汇聚层发生故障1，进行伪线保护倒换，业务走绿色路径，具体流程为A>C>E>G->I>L ;基站控制器不发生任何倒换，K通过DNI PW将下行流量转发到L ，由L下发到基站； 故障1发生之后，汇聚层发生故障2，环网保护启动，业务上行路径切换到黄色路 径，具体流程为A->C->E->G->E>D->F->H->I->L>RNC ；
msp,环保护,aps协议
竭诚为您提供优质文档/双击可除msp,环保护,aps协议篇一：msp与pp环的区别msp与pp环的区别20xx-08-1314:30两纤双向复用段共享保护环(msp)和两纤单向通道保护环(pp)相同点：物理连接方式相同，相邻网元都是两根光纤相连不同点：1、业务流向：msp是一致路由，pp是分离路由；（注：abcd四个点按照逆时针组成环，a到c的业务流向是a-b-c，c到a的业务流向是c-b-a，这种业务流向称为一致路由，反之，c到a的业务流向是c-d-a，这种业务流向称为分离路由）2、业务容量：msp是k*stm-n/2，pp是stm-n，k为网络节点数，因此msp比pp业务容量大。
msp适合分散型业务，一般用于骨干层和汇聚层，pp适合集中型业务，一般用于接入层。
3、工作和保护机理：msp是一根光纤的后一半时隙保护另一根光纤的前一半时隙，属于1:1的保护类型；pp是首端双发、末端选收，由交叉板双发，支路板选收，属于1＋1的保护类型（注：1＋1指发端在主备两个信道上发同样的信息（并发），收端在正常情况下选收主用信道上的业务，因为主备信道上的业务一模一样（均为主用业务），所以在主用信道损坏时，通过切换选收备用信道而使主用业务得以恢复。
此种倒换方式又叫做单端倒换（仅收端切换），倒换速度快，但信道利用率低。
1∶1方式指在正常时发端在主用信道上发主用业务，在备用信道上发额外业务（低级别业务），收端从主用信道收主用业务从备用信道收额外业务。
当主用信道损坏时，为保证主用业务的传输，发端将主用业务发到备用信道上，收端将切换到从备用信道选收主用业务，此时额外业务被终结，主用业务传输得到恢复。
这种倒换方式称之为双端倒换（收/发两端均进行切换），倒换速率较慢，但信道利用率高。
由于额外业务的传送在主用信道损坏时要被终结，所以额外业务也叫做不被保护的业务。
）4、触发倒换的告警：触发msp倒换的一般是线路侧告警，包括R-los,R-loF,ms-ais,b2-oVeR和b2-sd；触发pp倒换的一般是通道级别的告警，包括tu-ais,tu-lop和误码过量；5、倒换时间：pp是出现故障的通道进行倒换，倒换速度较快，一般是15ms；msp一般在25ms左右，msp倒换与业务量大小没有关系，是整个复用段层进行倒换；(msp,环保护,aps协议)6、倒换是否需要协议运行：msp 需要运行aps协议，也就是需要处理k1和k2字节，如果协议出了问题，倒换不会成功；pp不需要运行协议，因此倒换速度更快；7、倒换中各单板动作：msp是光板检测告警，上报给主控板，由主控板处理aps协议，下发命令给交叉板执行倒换；pp是由支路板的业务通道监测主用和备用总线的状态，如果主用总线出现ais，则倒换到备用总线接收业务；8、兼容性：pp环可以由不同厂家的设备混合组网，因为不需要处理协议；msp因为各个厂家对k1和k2字节的定义不同，因此一般不能对接，不过有些厂家的设备是可以与友商的设备对接的，主要是对msp的协议做了改进。
移动通信试题
移动通信系统的接入方式是____的。
无线方式通信系统工作方式分为单工、半双工和____。
全双工光在光纤中传输是利用光的____原理。
反射光纤既为光导纤维的简称，光纤通信是以____为传输载体，以光纤为传输媒质的一种通信方式光波在ONU故障情况下，可以测到ONU发光，此时光功率计应该使用的波长是_1 1310nm初验通过后,建设单位可安排进行系统试运行,在＿不影响系统开通业务时,也可初验后即投入试运行。
1遗留问题多模155M光板____与单模155M光板对接。
不能自愈保护是指是指在____时，无需人为干预，网络自动地在极短的时间内，使业务自动从故障中恢复传输。
接入层的自愈保护，是指我方用户侧设备端口至汇聚层设备电路的自愈保护。
网络发生故障决定光纤传输特性的两个主要因素是____损耗和色散数据链路层通过主机的____ 找到本地网络上的主机硬件地址LAN 交换机属OSI参考模型的第二层设备，用于解决____问题带宽高层协议将数据传递到网络层后，形成____，而后传送到数据链路层数据包传输层的主要协议有： ____和____TCPUDPC类地址的地址范围为：____至 223.255.255.255192.0.0.0光纤收发器类型分为____和____单纤双纤常见的网络拓扑结构有星型网络、总线型网络、____网络、____网络和网状型网络。
树型环型STM-N的帧频为 ____ 帧/秒，信号帧中每字节的比特速率是______bit/s800064KSDH设备接收端接收STM信号连续 5 帧以上无法判别帧头，那么收端进入_______状态，产生OOF 告警，若OOF持续了3 ms则进入_____状态，产生LOF告警，下插AIS信号，整个业务中断。
帧失步帧丢失802.11g的最大速率是____。
在进行SDH设备调测时，工程和维护要求光板侧测量到的“实际接收光功率值”大于该光板的灵敏度指标值_______dB，小于该光板的过载光功率指标值______dB。

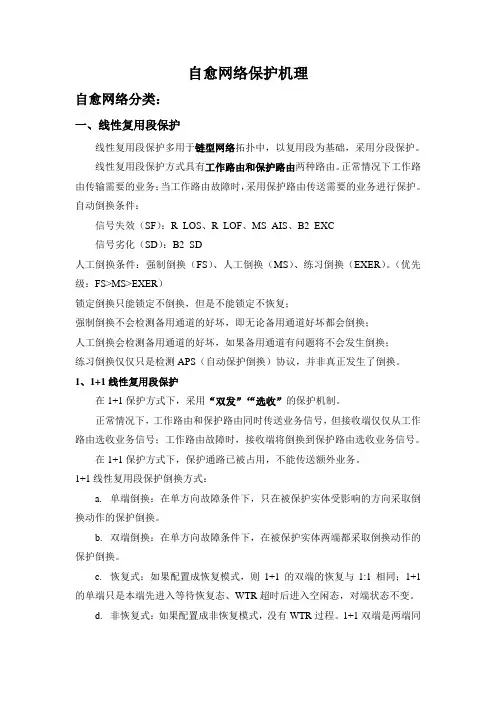

自愈网络保护机理
自愈网络保护机理自愈网络分类：一、线性复用段保护线性复用段保护多用于链型网络拓扑中，以复用段为基础，采用分段保护。
线性复用段保护方式具有工作路由和保护路由两种路由。
正常情况下工作路由传输需要的业务；当工作路由故障时，采用保护路由传送需要的业务进行保护。
自动倒换条件：信号失效（SF）：R_LOS、R_LOF、MS_AIS、B2_EXC信号劣化（SD）：B2_SD人工倒换条件：强制倒换（FS）、人工倒换（MS）、练习倒换（EXER）。
（优先级：FS>MS>EXER）锁定倒换只能锁定不倒换，但是不能锁定不恢复；强制倒换不会检测备用通道的好坏，即无论备用通道好坏都会倒换；人工倒换会检测备用通道的好坏，如果备用通道有问题将不会发生倒换；练习倒换仅仅只是检测APS（自动保护倒换）协议，并非真正发生了倒换。
1、1+1线性复用段保护在1+1保护方式下，采用“双发”‘“选收”的保护机制。
正常情况下，工作路由和保护路由同时传送业务信号，但接收端仅仅从工作路由选收业务信号；工作路由故障时，接收端将倒换到保护路由选收业务信号。
在1+1保护方式下，保护通路已被占用，不能传送额外业务。
1+1线性复用段保护倒换方式：a.单端倒换：在单方向故障条件下，只在被保护实体受影响的方向采取倒换动作的保护倒换。
b.双端倒换：在单方向故障条件下，在被保护实体两端都采取倒换动作的保护倒换。
c.恢复式：如果配置成恢复模式，则1+1的双端的恢复与1:1相同；1+1的单端只是本端先进入等待恢复态、WTR超时后进入空闲态，对端状态不变。
d.非恢复式：如果配置成非恢复模式，没有WTR过程。
1+1双端是两端同时进入DNR态（非恢复态）；1+1单端是本端进入DNR态，对端状态不变。
2、1：N线性复用段保护在1：N保护方式下，N个工作路由共用一个保护路由，1:n保护的特点是“单发单收”。
1、正常情况下，N个工作路由同时传送正常的业务信号，同时保护路由可以传送额外业务（不重要的）或不使用。

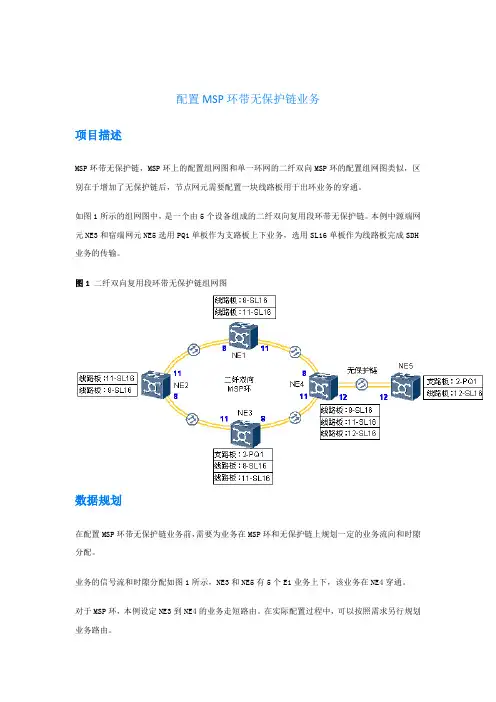

配置MSP环带无保护链业务
配置MSP环带无保护链业务项目描述MSP环带无保护链，MSP环上的配置组网图和单一环网的二纤双向MSP环的配置组网图类似，区别在于增加了无保护链后，节点网元需要配置一块线路板用于出环业务的穿通。
如图1所示的组网图中，是一个由5个设备组成的二纤双向复用段环带无保护链。
本例中源端网元NE3和宿端网元NE5选用PQ1单板作为支路板上下业务，选用SL16单板作为线路板完成SDH 业务的传输。
图1 二纤双向复用段环带无保护链组网图数据规划在配置MSP环带无保护链业务前，需要为业务在MSP环和无保护链上规划一定的业务流向和时隙分配。
业务的信号流和时隙分配如图1所示，NE3和NE5有5个E1业务上下，该业务在NE4穿通。
对于MSP环，本例设定NE3到NE4的业务走短路由。
在实际配置过程中，可以按照需求另行规划业务路由。
图1 MSP环带无保护链业务信号流和时隙分配图配置过程二纤双向MSP环带无保护链业务的配置过程独立于其MSP保护子网和无保护链保护子网的创建。
在保护子网已经创建的基础上，主要配置源端和宿端网元上支路到线路的SDH业务和中间节点网元上的穿通业务即可。
前提条件•网络物理拓扑搭建完毕。
•网元、单板和光纤已经在U2000上创建成功。
•低级交叉资源必须满足业务配置需求，关于低阶交叉资源的查询方法，请参见查询低阶交叉资源。
•已创建的保护子网且和实际拓扑一致。
创建方法请参见配置无保护链和创建环形复用段保护子网。
•理解业务信号流和时隙分配部分的内容。
操作步骤1.在NE3配置源网元的SDH业务。
a.在网元管理器中选择网元NE3，在功能树中选择“配置> SDH/PDH业务配置”。
b.在右侧窗口的下方单击“新建”，在弹出的“新建SDH/PDH业务”对话框中设置所需的参数，单击“确定”。
2.参考1的操作，在NE5完成宿网元的SDH业务配置。
设置参数如下所示。
3.在NE4配置穿通业务。
a.在网元管理器中选择网元NE4，在功能树中选择“配置> SDH/PDH业务配置”。

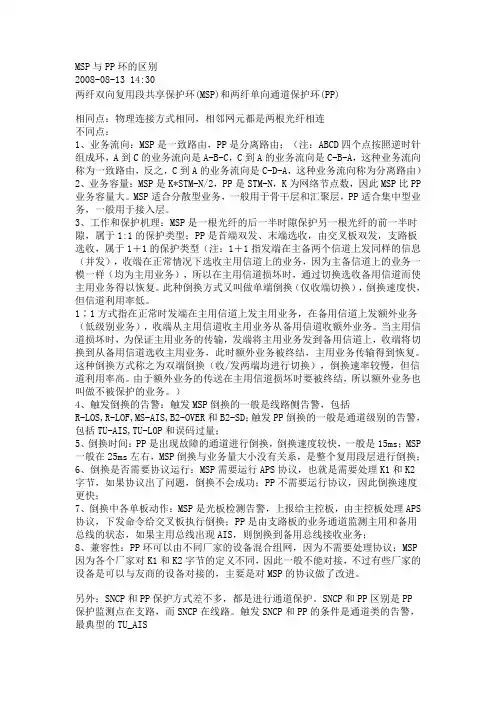

MSP与PP环的区别
MSP与PP环的区别2008-08-13 14:30两纤双向复用段共享保护环(MSP)和两纤单向通道保护环(PP)相同点：物理连接方式相同，相邻网元都是两根光纤相连不同点：1、业务流向：MSP是一致路由，PP是分离路由；（注：ABCD四个点按照逆时针组成环，A到C的业务流向是A-B-C，C到A的业务流向是C-B-A，这种业务流向称为一致路由，反之，C到A的业务流向是C-D-A，这种业务流向称为分离路由）2、业务容量：MSP是K*STM-N/2，PP是STM-N，K为网络节点数，因此MSP比PP 业务容量大。
MSP适合分散型业务，一般用于骨干层和汇聚层，PP适合集中型业务，一般用于接入层。
3、工作和保护机理：MSP是一根光纤的后一半时隙保护另一根光纤的前一半时隙，属于1:1的保护类型；PP是首端双发、末端选收，由交叉板双发，支路板选收，属于1＋1的保护类型（注：1＋1指发端在主备两个信道上发同样的信息（并发），收端在正常情况下选收主用信道上的业务，因为主备信道上的业务一模一样（均为主用业务），所以在主用信道损坏时，通过切换选收备用信道而使主用业务得以恢复。
此种倒换方式又叫做单端倒换（仅收端切换），倒换速度快，但信道利用率低。
1∶1方式指在正常时发端在主用信道上发主用业务，在备用信道上发额外业务（低级别业务），收端从主用信道收主用业务从备用信道收额外业务。
当主用信道损坏时，为保证主用业务的传输，发端将主用业务发到备用信道上，收端将切换到从备用信道选收主用业务，此时额外业务被终结，主用业务传输得到恢复。
这种倒换方式称之为双端倒换（收/发两端均进行切换），倒换速率较慢，但信道利用率高。
由于额外业务的传送在主用信道损坏时要被终结，所以额外业务也叫做不被保护的业务。
）4、触发倒换的告警：触发MSP倒换的一般是线路侧告警，包括R-LOS,R-LOF,MS-AIS,B2-OVER和B2-SD；触发PP倒换的一般是通道级别的告警，包括TU-AIS,TU-LOP和误码过量；5、倒换时间：PP是出现故障的通道进行倒换，倒换速度较快，一般是15ms；MSP 一般在25ms左右，MSP倒换与业务量大小没有关系，是整个复用段层进行倒换；6、倒换是否需要协议运行：MSP需要运行APS协议，也就是需要处理K1和K2字节，如果协议出了问题，倒换不会成功；PP不需要运行协议，因此倒换速度更快；7、倒换中各单板动作：MSP是光板检测告警，上报给主控板，由主控板处理APS 协议，下发命令给交叉板执行倒换；PP是由支路板的业务通道监测主用和备用总线的状态，如果主用总线出现AIS，则倒换到备用总线接收业务；8、兼容性：PP环可以由不同厂家的设备混合组网，因为不需要处理协议；MSP 因为各个厂家对K1和K2字节的定义不同，因此一般不能对接，不过有些厂家的设备是可以与友商的设备对接的，主要是对MSP的协议做了改进。
SDH原理练习题(答案)
一、填空题1、STM－N帧中再生段DCC的传输速率为 3*64Kb/s ；复用段DCC 的传输速率为 9*64Kb/s 。
2、若设备只用E2通公务电话，则再生器不能（选能或不能）通公务电话。
理由是 E2属于复用段开销，再生器不处理。
3、对于再生段误码监视，BIP－8是对扰码后的前一帧STM－N的所有比特进行计算，结果置于扰码前的B1字节位置。
对于复用段的误码监视，BIP－24是对前一帧待扰码的STM－1（除RSOH）的所有比特进行计算，结果置于待扰码的B2字节位置。
对于STM－N系统，B1一次最多可以监测到 8 个误码块；B2一次最多可以监测到 24 个误码块。
4、设备能根据S1字节来判断时钟信号质量。
S1的值越小，表示时钟信号质量越高。
5、J1为高阶通道追踪字节，被用来重复发送高阶通道接入点识别符，以便使通道接入终端能据此确认与制定的发送机处于连续连接状态。
6、C2用来指示VC帧的复接结构和信息净负荷的性质。
7、B1监测到有误码后，在本端有 RSBBE 性能事件上报网管并显示相应的误块数。
8、B2监测到有误码后，在本端有 MSBBE 性能事件上报网管并显示相应的误块数，并通过 M1 字节将误码块数会传给发送端，同时在发送端的性能事件 MSFEBBE 中显示相应的误块数。
9、H4作为TU－12的复帧指示字节，就是指示当前TU－12是复帧的第几帧。
10、V5为通道状态和信号标记字节，其头两位用作BIP－2误码监测，若监测出有误码块，则在本端性能事件LPBBE 中显示相应的误块数，同时由V5的 b3 回传发送端，发送端在相应低阶通道的性能事件 LPFEBBE 中显示相应的误块数。
11、第37时隙在VC4中的位置为第 1 个TUG3，第 6 个TUG2，第 2 个TU12。
12、对于AU的指针调整，紧跟FF的3个H3字节位置为负调整位置，紧跟AU－PTR的AU－4净荷位置为正调整位置。
3 个字节为一个调整单位。
复杂自愈环组网的配置方法
目录复杂自愈环组网的配置方法......................................................................... 错误！未定义书签。
前言 (1)1.1 MSP环带链 (1)1.2 SNCP环带链 (2)1.3 MSP和SNCP相切 (3)1.4 SNCP和PP相切 (3)1.5 SNCP和SNCP相切 (4)1.6 MSP和MSP相交（主从同侧） (5)1.7 MSP和MSP相交（主从异侧） (6)1.8 MSP和SNCP相交（主从同侧） (7)1.9 MSP和SNCP相交（主从异侧） (8)1.10 SNCP和PP相交 (9)1.11 SNCP和SNCP相交（主从异侧） (10)1.12 MSP和MSP组DNI（主从同侧） (12)1.13 MSP和MSP组DNI（主从异侧） (13)1.14 MSP和SNCP组DNI (14)1.15 SNCP和SNCP组DNI (16)1.16 业务复制关系总结 (17)前言本文以2500+设备的组网配置为例介绍了SNCP、PP、MSP、链各种组网形式配合使用的时候业务的配置方法和业务生成方法；对于1556222500设备，目前禁止配置DNI的组网形式，除此之外，在其它的配置方面和2500+配置是一致的，业务生成方法相同；对于10G设备，由于没有任何的业务复制关系，所以10G设备的配置就是按照2500+配置后网元的实际业务连接（包括了配置的和生成的）进行配置；1.1 MSP环带链配置业务（节点业务配置）：1)配置：sys1,ge1->sys2,gw12)配置：sys2,gw1->sys1,ge1配置总结：配置环到链的业务和配置链到环的业务，不存在业务复制；蓝色线表示实际手工进行的业务配置；1.2 SNCP配置业务（节点业务配置）：1)配置：sys1,gw1->sys2,gw1自动生成：sys1,ge1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,gw1自动生成：sys2,gw1->sys1,ge1（双发业务）配置总结：配置环到链的业务，会自动形成SNCP业务对；配置链到环的业务，会自动在环内双发；1.3 MSP和SNCP相切配置业务（节点业务配置）：与SNCP环带链的配置完全相同；请参考SNCP环带链的配置；配置总结：配置环到MSP的业务，会自动形成SNCP业务对；配置MSP到环的业务，会自动在环内双发；1.4 SNCP和PP相切配置业务（节点业务配置）：配置：sys1,gw1->sys2,gw1自动生成：sys1,ge1->sys2,gw1（业务对）sys1,gw1->sys2,ge1sys1,ge1->sys2,ge1（业务对）2)配置：sys2,gw1->sys1,gw1自动生成：sys2,ge1->sys1,ge1配置总结：配置一条SNCP到PP的业务会复制3条业务，生成2个业务对；配置一条PP到SNCP的业务会在另侧复制一条同向的业务；1.5 SNCP和SNCP相切配置业务（节点业务配置）：1)配置：sys1,gw1->sys2,gw1自动生成：sys1,ge1->sys2,gw1（业务对）sys1,gw1->sys2,ge1sys1,ge1->sys2,ge1（业务对）2)配置：sys2,gw1->sys1,gw1自动生成：sys2,ge1->sys1,gw1sys2,gw1->sys1,ge1sys2,ge1->sys1,ge1配置总结：配置一条SNCP到SNCP的业务会复制3条业务，生成2个业务对；一条双向业务在SNCP的相切节点会有4个SNCP业务对；1.6 MSP和MSP相交（主从同侧）配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（continue 业务）sys2,ge1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,gw1自动生成：sys2,gw1->sys2,ge1（continue 业务）sys1,ge1->sys1,gw1（业务对）#2节点配置和业务生成：配置：sys1,gw1->sys2,gw1sys2,gw1->sys1,gw1无自动生成；配置总结：主节点的w和从节点的e定义为外侧；主节点的e和从节点的w为内侧；外侧到外侧的业务会生成contiue业务和业务对，内侧到内侧的业务不进行任何复制；1.7 MSP和MSP相交（主从异侧）配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,ge1自动生成：sys1,gw1->sys1,ge1（continue 业务）sys2,gw1->sys2,ge1（业务对）2)配置：sys2,ge1->sys1,gw1自动生成：sys2,ge1->sys2,gw1（continue 业务）sys1,ge1->sys1,gw1（业务对）#2节点配置和业务生成：配置：sys1,gw1->sys2,ge1sys2,ge1->sys1,gw1无自动生成；配置总结：主节点的w和从节点的e定义为外侧；主节点的e和从节点的w为内侧；外侧到外侧的业务会生成contiue业务和业务对，内侧到内侧的业务不进行任何复制；1.8 MSP和SNCP相交（主从同侧）配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys2,ge1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,gw1自动生成：sys2,gw1->sys2,ge1（continue 业务）#2节点配置和业务生成：配置：sys1,ge1->sys2,gw1sys2,gw1->sys1,ge1无自动生成；配置总结：主节点的w和从节点的e定义为外侧；主节点的e和从节点的w为内侧；外侧到外侧的业务会生成contiue业务和业务对，内侧到内侧的业务不进行任何复制；1.9 MSP和SNCP相交（主从异侧）配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,ge1自动生成：sys2,gw1->sys2,ge1（业务对）2)配置：sys2,ge1->sys1,gw1自动生成：sys2,ge1->sys2,gw1（continue 业务）#2节点配置和业务生成：配置：sys1,ge1->sys2,ge1sys2,ge1->sys1,ge1无自动生成；配置总结：主节点的w和从节点的e定义为外侧；主节点的e和从节点的w为内侧；外侧到外侧的业务会生成contiue业务和业务对，内侧到内侧的业务不进行任何复制；1.10 SNCP和PP相交配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys1,ge1->sys2,gw1（业务对）sys1,gw1->sys1,ge1（contiue业务）2)配置：sys2,gw1->sys1,gw1无业务生成；#2节点配置和业务生成：配置：sys1,ge1->sys2,ge1自动生成：sys1,gw1->sys2,ge1（业务对）sys1,ge1->sys1,gw1（contiue业务）2)配置：sys2,ge1->sys1,ge1无业务生成；配置总结：SNCP环主从节点业务复制关系是相同的；PP环主从节点业务复制关系是相同的；这里不再对主从同侧和主从异侧进行一一分析；1.11 SNCP和SNCP相交（主从异侧）配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,ge1自动生成：sys1,ge1->sys2,ge1（业务对）sys1,gw1->sys1,ge1（contiue业务）2)配置：sys2,ge1->sys1,gw1自动生成：sys2,gw1->sys1,gw1（业务对）sys2,ge1->sys2,gw1（contiue业务）#2节点配置和业务生成：配置：sys1,ge1->sys2,gw1自动生成：sys1,gw1->sys2,gw1（业务对）sys1,ge1->sys1,gw1（contiue业务）2)配置：sys2,gw1->sys1,ge1自动生成：sys2,ge1->sys1,ge1（业务对）sys2,gw1->sys2,ge1（contiue业务）配置总结：SNCP环主从节点业务复制关系是相同的；所以主从同侧和主从异侧类似，这里就不再进行一一分析；1.12 MSP和MSP组DNI（主从同侧）e配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（contiue业务）2)配置：sys2,gw1->sys1,gw1自动生成：sys1,ge1->sys1,gw1（业务对）#2节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（contiue业务）2)配置：sys2,gw1->sys1,gw1自动生成：sys1,ge1->sys1,gw1（业务对）#3节点配置和业务生成1)配置：sys1,gw1->sys2,gw1无业务生成2)配置：sys2,gw1->sys1,gw1无业务生成#4节点配置和业务生成1)配置：sys1,gw1->sys2,gw1无业务生成2)配置：sys2,gw1->sys1,gw1无业务生成配置总结：业务复制关系比较复杂，请参考“业务复制关系总结”里的内容进行分析；1.13 MSP和MSP组DNI（主从异侧）w配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（contiue业务）2)配置：sys2,gw1->sys1,gw1自动生成：sys1,ge1->sys1,gw1（业务对）#2节点配置和业务生成：配置：sys1,ge1->sys2,gw1自动生成：sys1,ge1->sys1,gw1（contiue业务）2)配置：sys2,gw1->sys1,ge1自动生成：sys1,gw1->sys1,ge1（业务对）#3节点配置和业务生成1)配置：sys1,ge1->sys2,gw1无业务生成2)配置：sys2,gw1->sys1,ge1无业务生成#4节点配置和业务生成1)配置：sys1,gw1->sys2,gw1无业务生成2)配置：sys2,gw1->sys1,gw1无业务生成配置总结：业务复制关系比较复杂，请参考“业务复制关系总结”里的内容进行分析；1.14 MSP和SNCP组DNI配置业务（节点业务配置）：#1节点配置和业务生成：1)配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（contiue业务）sys1,ge1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,gw1无自动生成业务#2节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（contiue业务）2)配置：sys2,gw1->sys1,gw1自动生成：sys1,ge1->sys1,gw1（业务对）#3节点配置和业务生成1)配置：sys1,gw1->sys2,gw1无业务生成2)配置：sys2,gw1->sys1,gw1无业务生成#4节点配置和业务生成1)配置：sys1,ge1->sys2,gw1sys1,ge1->sys1,gw1（continue业务）sys1,gw1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,ge1无业务生成配置总结：由于SNCP的主从节点复制关系一致，所以不再对主从异侧的情况进行分析；如果需要，请参考“业务复制关系总结”里的内容进行分析；1.15 SNCP和SNCP组DNI配置业务（节点业务配置）：#1节点配置和业务生成：1)配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（contiue业务）sys1,ge1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,gw1无自动生成业务#2节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（contiue业务）sys1,ge1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,gw1无自动生成业务；#3节点配置和业务生成1)配置：sys1,ge1->sys2,gw1sys1,ge1->sys1,gw1（continue业务）sys1,gw1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,gw1无业务生成#4节点配置和业务生成1)配置：sys1,ge1->sys2,gw1sys1,ge1->sys1,gw1（continue业务）sys1,gw1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,ge1无业务生成配置总结：由于SNCP的主从节点复制关系一致，所以不再对主从异侧的情况进行分析；如果需要，请参考“业务复制关系总结”里的内容进行分析；1.16 业务复制关系总结说明：外侧：主节点的w和从节点的e；内侧：主节点的e和从节点的w无：代表无自动复制业务情况，即配置是什么就是什么；。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、自愈环的类型与工作原理
单向：环上二节点间的往来业务，如从节点AC的业 务AC和从节点C A节点的业务CA，沿着环的
同一方向（同为顺时针或同为逆时针）传送。
双向：环上二节点间的往来业务，沿着环的不同方向 （一为顺时针，另为逆时针）传送。
SDH传送网 (十三）
. 单向通道保护环（二纤）
CA收
B). 环网的复用段保护
复用段保护环可分为二纤环与四纤环。 二纤环：环网由二根光纤组成，根据业务传送方向又可分 单向保护环与双向保护环。
SDH传送网 (九）
四纤环：环网由四根光纤组成，二根主用光纤与二根备用 光纤，备用光纤为主用光纤提供反方向保护；备 用光纤可传送额外业务。 C). 通道保护环
业务保护以通道为基础（通道信号质量优劣），通道保护
SDH传送网 (五）
线形： 星形：
树形：
SDH传送网 (六）
环形：
网孔形：
SDH传送网 (七）
二、网络的保护与恢复
1、网络的保护
利用预先安排好的备用容量去保护主用容量。 SDH网的保护可分为二大类：路径保护与子网连接保护。 . 路径保护 对业务信号的传送路径进行保护，它既可以在复用段层进
行，也可以在通道层进行。
SDH传送网 (十四）
CA收 AC发
故障时：
S
如B、C间的光缆被切断。 AC业务：在C节点由于来自 S光纤的AC信号 ABC丢失 ， 所以接收倒换开关转向来自P
A
D C
P
B
光纤，即接收信号：ADC
AC收
CA发 倒换
CA业务信号仍按原路径传送。
SDH传送网 (十五）
单向通道保护环的特点： 优点：实现简单，不需使用APS协议，倒换速度最 快（<30ms）。 缺点：不能重复使用节点间的时隙，环传输容量较
SDH传送网 (二）
分层模型： 非SDH客户 电路层
低阶
VC-12
VC-4 复用段
VC-12
通道层
高阶
段层
再生段
传输 媒质层
物理层
SDH传送网 (三）
2、拓扑结构
. 线形网 网络中的所有节点一一相连，并且首尾开放，又称链型 网。结构简单、经济。
. 星型网
网络中的某一点（枢纽）与其它个节点直接相连，而其 它各点之间不再直接相连。优点是除枢纽点外，所有节点都 可配成终端；缺点是安全问题是瓶颈。 . 树形网
小；不能传送额外业务。
环传输容量：STM-N。 注：单向通道保护环获得非常广泛的应用；它适用 于集中型业务。
SDH传送网 (十六）
. 双向通道保护环（二纤）
CA收 AC发 S1 P1 A B C P2 S2 AC收
正常时： 信号AC在发端同时馈入S1与P1 光纤（双发），沿二条路径到达 C站：S1：ABC， P1： ADC。 收端选收，一般选S1：ABC 同理，业务信号CA： S2： CB A ； P2：C D A。 收端择优选用，一般选 S2： CBA。
2、网络的恢复
它不象网络的保护那样需要安排专门的备用容量
（一般是1 1）去保护主用容量，而是广泛调用网络中 所有节点间的任何可用容量来恢复传送业务；所以其 备用资源较少。 但网络恢复的实现比较复杂，需要使用具有强大
功能的DXC，网管要有恢复功能等。
SDH传送网 (十二）
三、自愈环
自愈：当网络发生故障时，不需要人为的干预，网络 本身能在极短的时间内自动恢复传送业务。
可视为线形网与星型网的结合。
SDH传送网 (四）
. 环形网 所谓环形网，就是把线形网的首尾相接,从而使任何一点 都不对外开放。 环形网结构在SDH传送网中应用非常广泛，因它具有自
愈能力，使网络具有很强的生存性。
. 网孔型网 网络中的任何二个节点都能直接相连。 它能为二点间的通信提供多种路由可选，因而网络的可 靠性高；但结构复杂、成本较高。
P1
A B C S2 AC收
D
P2
CA发 倒换
SDH传送网 (十八）
. 单向复用段保护环（二纤）
CA收
AC发 S A D C B P
二根光纤：S（业务）光纤，P（ 保护）光纤。 正常时： 业务信号AC在发端A只馈入S光 纤，沿顺时针方向到达C站： ABC。 同理，业务信号CA在发端C只馈 入S光纤，沿顺时针方向到达C站 ：CDA。
A）.线路系统的复用段保护（MSP） 业务保护以复用段为基础（复用段信号质量），它可以分 为二种方式：1+1 与1N。
SDH传送网 (八）
1+1：STM-N信号永久性地被连接在工作通路与保护通路
上，二个通路皆传送业务信号；收端择优选用。
1N：N个工作通路共用一个保护通路，保护通路可传额 外业务（N 14）。 线路系统的复用段保护倒换要使用APS协议，倒换要在 50ms时间内完成。
AC发 S A B C P
工作原理：双发选收。
二根光纤：S光纤，P光纤。
正常时： 信号AC在发端A同时馈入S与P光 纤（双发），沿二条路径到达C ：S：ABC，P：ADC。 收端选收，一般选 S：ABC 同理，信号CA： S：C D A ； P：C B 选用 S：C D A。
D
CA发
SDH传送网 (十七）
故障时：
倒换 CA收 AC发 S1
如B、C间的光缆被切断。 AC业务：在C节点由于来自S1 光纤的AC信号：ABC丢失 ，所以倒换开关转向P1光纤， 接收信号：ADC 同理，在节点A接收从P2光纤来 的CA业务信号： CDA 。 双向通道保护环与单向通道保 护环无多大区别。
CA发
AC收
SDH传送网 (十九）
故障时：如B、C间光缆被切断
CA收 AC发
S
A
P
在B节点执行环回功能：即把AC 业务环回到P光纤上，沿路径 ABADC到达目的地C。 在节点C：把接收点切换到P光 纤上。
环回
D C B
CA业务仍按原路径传送。 优点：倒换速度快（用APS）； P光纤可传送额外业务。
一般采用1+1方式。 通道环一般由二纤组成，根据业务传送方向又可分单向通 道环与双向通道环。 通道环的保护一般不使用APS协议，倒换时间小于30ms。
SDH传送网 (十）
. 子网连接保护SNCP 对某一子网预先安排专用的保护路由。 子网连接保护通常采用1+1工作方式。
子网1
A站
B站
子网2
SDH传送网 (十一）
