PSA制氮机简介
PSA制氮机简介
PSA制氮机简介碳分子筛变压吸附(简称:PSA)制氮装置，是一种新型的空气分离的高新技术设备，以压缩空气为原料，碳分子筛为吸附剂，采用变压吸附流程制取氮气。
在常温常压下，利用空气中的氧和氮在碳分子筛表面的吸附量的差异及氧和氮在碳分子筛中的扩散速率不同,通过可编程序控制器控制气动阀的启闭，实现加压吸附、减压脱附的过程，完成氧、氮分离，得到所需纯度氮气，氮气的纯度和产气量可按照客户要求调节。
本公司生产的DFD系列普氮型制氮装置，氮气纯度为95%--99.999%，产气量为1Nm3 /h--3000Nm3 /h。
如果客户要求高纯度的氮气，则可以在DFD制氮装置后面配套我公司生产的加氢或加碳脱氧系列氮气纯化装置，纯度可以达到99.9999%，露点达到-70°C，氧含量为1ppm的高纯氮气。
PSA制氮机的特点、成本低：PSA先进工艺是一种简便的制氮方法，开机后几分钟产生氮气，能耗低，氮气成本远远低于深冷法空分制氮和市场上的液氮。
2、性能可靠：进口微电脑控制，全自动操作，无需要特别训练的操作人员，只需按下启动开关，就可自动运转，达到连续供气。
3、氮气纯度稳定：完全由仪表监控、显示，确保所需氮气纯度。
4、选用优质进口分子筛：具有吸附容量大，抗压性能强，使用寿命长等特点。
5、高品质的控制阀门：优质的进口专用气动阀门可以保证制氮设备可靠地运转。
6、雄厚的技术力量和优良的售后服务：现场安装只需管道和电源，专业技术人员指导和定期回访，从而保证设备稳定可靠、长期运行。
PSA制氮机的应用领域一．SMT行业应用充氮回流焊及波峰焊，用氮气可有效抑止焊锡的氧化,提高焊接润湿性，加快润湿速度减少锡球的产生，避免桥接，减少焊接缺陷，得到较好的焊接质量。
使用氮气纯度大于99.99或99.9%。
二．半导体硅行业应用半导体和集成电路制造过程的气氛保护，清洗，化学品回收等。
三．半导体封装行业应用用氮气封装、烧结、退火、还原、储存。
PSA制氮机设备简介
PSA制氮机PSA制氮机工艺概述在制氮、制氧领域内使用较多的是碳分子筛和沸石分子筛。
分子筛对氧和氮的分别作用重要是基于这两种气体在分子筛表面的扩散速率不同，碳分子筛是一种兼具活性炭和分子筛某些特性的碳基吸附剂。
碳分子筛具有很小微孔构成，孔径分布在0.3nm～1nm之间。
较小直径的气体（氧气）扩散较快，较多进入分子筛固相，这样气相中就可以得到氮的富集成分。
一段时间后，分子筛对氧的吸附实现平衡，依据碳分子筛在不同压力下对吸附气体的吸附量不同的特性，降低压力使碳分子筛解除对氧的吸附，这一过程称为再生。
变压吸附法通常使用两塔并联，交替进行加压吸附和解压再生，从而获得连续的氮气流。
PSA制氮机作用范围以空气为原料子，以碳分子筛作为吸附剂，运用变压吸附原理，利用碳分子筛对氧和氮的选择性吸附而使氮和氧分别的方法，通称PSA制氮。
此法是七十时代快速进展起来的一种新的制氮技术。
与传统制氮法相比，它具有工艺流程简单、自动化程度高、产气快（15～30分钟）、能耗低，产品纯度可在较大范围内依据用户需要进行调整，操作维护便利、运行本钱较低、装置适应性较强等特点，故在1000Nm3/h以下制氮设备中颇具竞争力，越来越得到中、小型氮气用户的欢迎，PSA制氮已成为中、小型氮气用户的方法。
PSA制氮机比较随着工业的快速进展，氮气在化工、电子、冶金、食品、机械等领域获得了广泛的应用，我国对氮气的需求量每年以大于8%的速度加添。
氮气的化学性质不活泼，在寻常的状态下表现为很大的惰性，不易与其他物质发生化学反应。
因此，氮气在冶金工业、电子工业、化工工业中广泛的用来作为保护气和密封气，一般保护气的纯度要求为99.99%，有的要求99.998%以上的高纯氮。
液氮是一个较便利的冷源，在食品工业、医疗事业以及畜牧业的精液贮藏等方面得到越来越普遍的应用。
在化肥工业生产合成氨时，合成氨的原料子气—氢、氮混合气若用纯液氮洗涤精制，可使惰**气体的含量极微小，一氧化硫和氧的含量不超出20ppm。

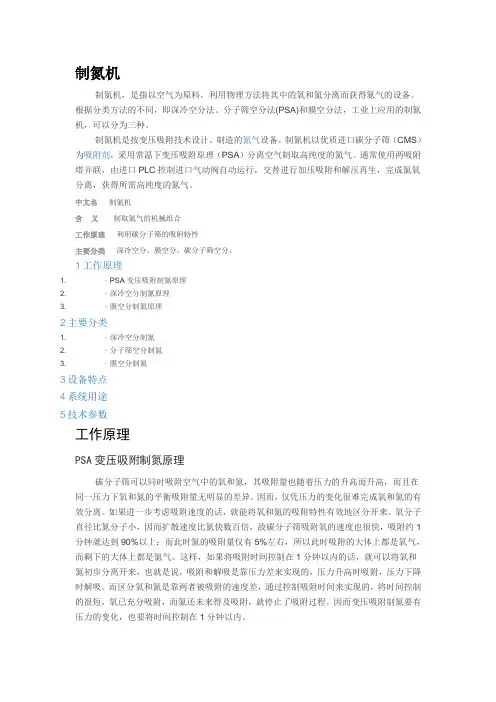

PSA变压吸附制氮原理资料
制氮机制氮机，是指以空气为原料，利用物理方法将其中的氧和氮分离而获得氮气的设备。
根据分类方法的不同，即深冷空分法、分子筛空分法(PSA)和膜空分法，工业上应用的制氮机，可以分为三种。
制氮机是按变压吸附技术设计、制造的氮气设备。
制氮机以优质进口碳分子筛（CMS）为吸附剂，采用常温下变压吸附原理（PSA）分离空气制取高纯度的氮气。
通常使用两吸附塔并联，由进口PLC控制进口气动阀自动运行，交替进行加压吸附和解压再生，完成氮氧分离，获得所需高纯度的氮气。
中文名制氮机含义制取氮气的机械组合工作原理利用碳分子筛的吸附特性主要分类深冷空分，膜空分，碳分子筛空分、1工作原理1. ▪ PSA变压吸附制氮原理2. ▪深冷空分制氮原理3. ▪膜空分制氮原理2主要分类1. ▪深冷空分制氮2. ▪分子筛空分制氮3. ▪膜空分制氮3设备特点4系统用途5技术参数工作原理PSA变压吸附制氮原理碳分子筛可以同时吸附空气中的氧和氮，其吸附量也随着压力的升高而升高，而且在同一压力下氧和氮的平衡吸附量无明显的差异。
因而，仅凭压力的变化很难完成氧和氮的有效分离。
如果进一步考虑吸附速度的话，就能将氧和氮的吸附特性有效地区分开来。
氧分子直径比氮分子小，因而扩散速度比氮快数百倍，故碳分子筛吸附氧的速度也很快，吸附约1分钟就达到90%以上；而此时氮的吸附量仅有5%左右，所以此时吸附的大体上都是氧气，而剩下的大体上都是氮气。
这样，如果将吸附时间控制在1分钟以内的话，就可以将氧和氮初步分离开来，也就是说，吸附和解吸是靠压力差来实现的，压力升高时吸附，压力下降时解吸。
而区分氧和氮是靠两者被吸附的速度差，通过控制吸附时间来实现的，将时间控制的很短，氧已充分吸附，而氮还未来得及吸附，就停止了吸附过程。
因而变压吸附制氮要有压力的变化，也要将时间控制在1分钟以内。
深冷空分制氮原理分子筛制氮机工艺流程图深冷制氮不仅可以生产氮气而且可以生产液氮，满意需要液氮的工艺要求，并且可在液氮贮槽内贮存，当出现氮气间断负荷或空分设备小修时，贮槽内的液氮进入汽化器被加热后，送入产品氮气管道满意工艺装置对氮气的需求。
psa制氮机说明书新版
psa制氮机说明书新版
PSA制氮机是一种通过压力摩尔吸附（PSA）工艺制取高纯度氮气的设备。
它通过分子筛吸附剂将气体混合物中的氧气、水汽和其他杂质分离出去，从而产生高纯度的氮气。
新版的PSA制氮机说明书应该包括以下内容：
1. 产品介绍，介绍PSA制氮机的工作原理、结构组成、技术特点和适用范围，让用户对产品有一个整体的了解。
2. 使用方法，详细介绍PSA制氮机的操作步骤、启动和停止程序、安全注意事项等，确保用户能够正确、安全地操作设备。
3. 维护保养，包括设备的日常维护、保养周期、更换易损件的方法和注意事项等，以延长设备的使用寿命。
4. 故障排除，列举常见故障及解决方法，帮助用户在设备出现故障时能够快速排除问题。
5. 技术参数，包括PSA制氮机的规格、工作压力、产氮纯度、气体流量等技术参数，让用户清楚了解设备的性能指标。
6. 安全注意事项，包括设备运行中的安全注意事项、气体使用安全、防止静电积聚等方面的安全提示，确保用户在操作设备时能够做到安全第一。
7. 售后服务，介绍厂家的售后服务政策、维修电话、维修网点等信息，让用户知道在设备出现问题时可以如何获得厂家的支持和帮助。
总的来说，新版的PSA制氮机说明书应该在产品介绍、使用方法、维护保养、故障排除、技术参数、安全注意事项和售后服务等方面都能够提供全面、详细的信息，以帮助用户正确、安全、高效地使用设备。
PSA制氮介绍
≥99.999% ≥2250Nm3/h ≥0.8MPa ≤-60℃ ≥8400小时/年 ≥10年
备注 0℃,101.325kPa 氧含量≤1000ppm 产品氮气压力 常压 连续运行 其中正常使用、维护条件下分 子筛使用寿命10年以上
备注
0℃,101.325kPa 氧含量≤1000ppm 产品氮气压力 常压 连续运行 其中正常使用、维护条件下分子 筛使用寿命10年以上
H2藝
经PSA变压吸附產出的3N2与少量氢氣混合后，残氧与氢氣發生反应生成水蒸气，随后经一后冷 却器使大部分水蒸气冷凝下来，并经过高效水分离器除去冷凝水，再进入吸附式干燥器可使产
品气露点达到-70℃以下， 产品气纯度通过分析仪连续进行在线监测。
其脱氧反应的化学方程式为： 2H2+O2=2H2O+热 为了确保氧被完全脱除，实际加入的H2量与O2量的比率略高于理论值，使得脱氧反应很彻底， 从而可获得氧含量低于5ppmO2的高纯氮气。此种工艺由于未脱除过量氢，产品氮中会含有少量 的氢气，对于含氢不敏感的工艺中适用。
PSA变压吸附制氮装置介紹
PSA制氮設備
变压吸附(PSA)原理:
变压吸附制氮工艺的核心材料是用于空气分离的碳分子筛（CMS）。碳分子筛是 一种多孔性的碳结晶体，空气中的O2与N2在高压条件下会扩散进入这些孔隙，两 者的扩散速率不同因而产生氧氮分离的现象，而孔隙的直径分布是决定性能的关 键因素。氧分子的尺寸为0.28*0.40nm，而氮分子则为0.30*0.41nm。 如果能将孔径控制在稍小于氮气分子的情况,亦即0.3-0.4nm,则氧气分子比较容 易进入孔洞内部，因而被吸附在碳分子筛内；氮气分子比较难进入孔洞内部，因 而被排出吸附器外部成为高纯的氮气。
A塔
PSA制氮技术及氮气纯化技术
.PSA制氮技术及氮气纯化技术(制氮机及氮气纯化设备专题)**: ***.制氮机一、PSA ( PRESSURE SWING ADSORPTION ) 变压吸附制氮机简介市场上目前的供氮方式主要有液氮、瓶装氮、现场制氮。
综合三种供氮方式，现场制氮是目前最经济、高效、节能的的一种供氮方式。
现场制氮适合于用气量在1000Nm3/h以下的用户。
现场制氮的一种主要方式即是PSA变压吸附制氮机。
该制氮机具有经济、高效、运行成本低、适应性强、易于操作、安全方便等特点。
二、PSA变压吸附制氮机原理主要是基于碳分子筛对氧和氮的吸附速率不同，碳分子筛优先吸附氧，而氮大部分富集于不吸附相中。
碳分子筛本身具有加压时对氧的吸附容量增加，减压时对氧的吸附量减少的特性。
利用这种变压吸附的特性，实现氧气和氮气的分离，得到我们所需要的气体组分。
由于吸附剂有一定的吸附容量，当吸附饱和时就需要再生，所以单吸附床的吸附是间歇式的，为保证连续供气，采用双吸附塔并联交替进行吸附，一塔工作一塔再生，连续产氮。
三、变压吸附制氮机主要使用领域1、冶金、金属加工行业通过变压吸附制氮机制取到纯度大于99.5%的氮气，通过和氮气纯化设备的联合使用纯度大于99.9995%、露点低于-65℃的高品质氮气。
用于退火保护气氛、烧结保护气氛、氮化处理、洗炉及吹扫用气等。
广泛应用于金属热处理、粉末冶金、磁性材料、铜加工、金属丝网、镀锌线、半导体、粉末还原等领域。
2、化工、新材料行业通过变压吸附制氮机制取纯度大于98%或所需要纯度的氮气。
主要用于化工原料气、管道吹扫、气氛置换、保护气氛、产品输送等。
主要应用于化工、氨纶、橡胶、塑料、轮胎、聚氨脂、生物科技、中间体等行业。
3、食品、医药行业通过变压吸附制氮机制取纯度大于98%或纯度为99.9%的氮气。
通过除菌、除尘、除水等处理，得到高品质的氮气，满足该行业的特殊要求。
主要应用于食品包装、食品保鲜、医药包装、医药置换气、医药输送气氛。
PSA制氮机
杭州辰睿空分设备制造有限公司专业提供化工行业专用制氮机，产量从5-3000Nm3/h，纯度从95%--99.999%的氮气，可广泛应用于化工、电子、纺织、煤炭、石油、天然气、医药、食品、玻璃、机械、粉未冶金、磁性材料等行业。
PSA变压吸附制氮机参数氮气流量：5-3000Nm3/h氮气纯度：95-99.999%氮气压力：0-0.6Mpa露点：≤-40℃（常压下）PSA变压吸附碳分子筛制氮机一、PSA变压吸附碳分子筛制氮机工作原理变压吸附法（简称PSA）是一种新的气体分离技术，其原理是利用分子筛对不同气体分子“吸附”性能的差异而将气体混合物分开。
它是以空气为原材料，利用一种高效能、高选择的固体吸附剂对氮和氧的选择性吸附的性能把空气中的氮和氧分离出来。
碳分子筛对氮和氧的分离作用主要是基于这两种气体在碳分子筛表面的扩散速率不同，较小直径的气体（氧气）扩散较快，较多进入分子筛固相。
这样气相中就可以得到氮的富集成分。
一段时间后，分子筛对氧的吸附达到平衡，根据碳分子筛在不同压力下对吸附气体的吸附量不同的特性，降低压力使碳分子筛解除对氧的吸附，这一过程称为再生。
变压吸附法通常使用两塔并联，交替进行加压吸附和解压再生，从而获得连续的氮气流。
二、PSA变压吸附碳分子筛制氮机工艺流程原料空气经空压机压缩后进入后级空气储罐，大部分油、液态水、灰尘附着于容器壁后流到罐底并定期从排污阀排出，一部分随气流进入到压缩空气净化系统。
空气净化系统由冷干机及三支精度不同的过滤器及一支除油器组成，通过冷冻除湿以及过滤器由粗到精地将压缩空气中的液态水、油、及尘埃过滤干净，使压缩空气压力露点降到2～10℃，含油量降至0.001PPm，尘埃过滤到0.01μm，保证了进入PSA制氮机原料气的洁净。
净化后的空气经过两路分别进入两个吸附塔,通过制氮机上气动阀门的自动切换进行交替吸附与解吸，这个过程将空气中的大部分氮与少部分氧进行分离，并将富氧空气排空。
PSA变压吸附制氮机
PSA变压吸附工业制氮机是杭州辰睿空分设备制造有限公司的热销产品之一，由厂家直销价格实惠。
一、用户选择供气方案及关键配套件的选择一般会关心以下几点，同时根据不同的用途会有不同侧重点。
★投资成本★使用成本，及日常维护费用★设备或系统的稳定可靠性★所选设备制造商或系统制造商实力及今后的发展★兼顾供气方案的先进性★质保体系根据以上几点，我公司对于整个方案的整体构思如下：1、从现有的制氮技术水平和经济性考虑，此方案是采用变压吸附（PSA）制氮，吸附材料选用日本武田高性能碳分子筛，直接从压缩空气中分离制取纯度≥99.99%,（国标中规定的非氧含量）的氮气。
设备组成简单，设备占地面积少，操作、维修简便，故障率较低。
并且能耗较低，设备运行成本低。
2、为保证PSA制氮主机的长期、稳定正常运转，压缩空气在进入制氮机前必须进行除尘、除水、除油等净化处理，以达到制氮机对压缩空气品质的要求。
因此我们在冷干机，过滤器的选择上，都是选用国内知名品牌，以保证整套系统的稳定长久运行。
3、为保证整套制氮系统的长期、可靠运行，我们PSA制氮机的主要部件如分子筛、阀门、控制器等均采用原装进口的知名品牌的产品。
以保证整套系统的设备质量和安全、长期、可靠运行。
4、变压吸附制氮的特点是氮气流量和纯度呈一定的关系，使用的流量愈高，氮气纯度愈低；使用的流量愈低，氮气纯度愈高。
用户可根据使用情况适当调节流量和纯度。
5、设备运行由PLC控制，设备自动运行，产生出合格的氮气。
设备操作简便，可实现无人值守。
二、变压吸附制氮原理概述变压吸附 (Pressure Swing Adsorption，简称PSA制氮) 是一种先进的气体分离技术，他在当今世界的现场供气方面具有不可替代的地位。
一般PSA制氮选择优质进口碳分子筛（CMS）为吸附剂，他吸附空气中的氧气、二氧化碳、水分等，而氮气不能被吸附。
在吸附平衡的情况下，任何一种吸附剂在吸附同一种气体时，气体压力越高，则吸附剂的吸附量越大，反之，压力越低，吸附量越小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PSA制氮机简介
碳分子筛变压吸附(简称:PSA)制氮装置，是一种新型的空气分离的高新技术设备，以压缩空气为原料，碳分子筛为吸
附剂，采用变压吸附流程制取氮气。
在常温常压下，利用空气中的氧和氮在碳分子筛表面的吸附量的差异及氧和氮在碳分子筛中的扩散速率不同,通过可编程序控制器控制气动阀的启闭，实现加压吸附、减压脱附的过程，完成氧、氮分离，得到所需纯度氮气，氮气的纯度和产气量可按照客户要求调节。
本公司生产的DFD系列普氮型制氮装置，氮气纯度为95%--99.999%，产气量为1Nm3 /h--3000Nm3 /h。
如果客户要求高纯度的氮气，则可以在DFD制氮装置后面配套我公司生产的加氢或加碳脱氧系列氮气纯化装置，纯度可以达到99.9999%，露点达到-70°C，氧含量为1ppm的高纯氮气。
PSA制氮机的特点
、成本低：PSA先进工艺是一种简便的制氮方法，开机后几分钟产生氮气，能耗低，氮气成本远远低于深冷法空分制氮和市场上的液氮。
2、性能可靠：进口微电脑控制，全自动操作，无需要特别训练的操作人员，只需按下启动开关，就可自动运转，达到连续供气。
3、氮气纯度稳定：完全由仪表监控、显示，确保所需氮气纯度。
4、选用优质进口分子筛：具有吸附容量大，抗压性能强，使用寿命长等特点。
5、高品质的控制阀门：优质的进口专用气动阀门可以保证制氮设备可靠地运转。
6、雄厚的技术力量和优良的售后服务：现场安装只需管道和电源，专业技术人员指导和定期回访，从而保证设备稳定可靠、长期运行。
PSA制氮机的应用领域
一．SMT行业应用
充氮回流焊及波峰焊，用氮气可有效抑止焊锡的氧化,提高焊接润湿性，加快润湿速度减少锡球的产生，避免桥接，减少焊接缺陷，得到较好的焊接质量。
使用氮气纯度大于99.99或99.9%。
二．半导体硅行业应用
半导体和集成电路制造过程的气氛保护，清洗，化学品回收等。
三．半导体封装行业应用
用氮气封装、烧结、退火、还原、储存。
维通变压吸附制氮机协助业类各大厂家在竞争中赢得先机，实现了有效的价值提升。
四．电子元器件行业应用
用氮气选择性焊接、吹扫和封装。
科学的氮气惰性保护已经被证明是成功生产高品质电子元器件一个必不可少的重要环节。
五．化工、新材料行业行业应用
用氮气在化工工艺中创建无氧气氛，提高生产工艺的安全性，流体输送动力源等。
石油：可应用于系统中管道容器等的氮气吹扫，储罐充氮、置换、检漏，可燃性气体保护，也应用于柴油加氢和催化重整。
六．粉末冶金，金属加工行业，热处理行业应用
钢、铁、铜、铝制品退火、炭化，高温炉窑保护，金属部件的低温装配和等离子切割等。
七.食品、医药行业行业应用
主要应用于食品包装、食品保鲜、食品储存、食品干燥和灭菌、医药包装、医药置换气、医药输送气氛等。
八. 其他使用领域
制氮机除了使用在以上行业以外，在煤矿、注塑、钎焊、轮胎充氮橡、橡胶硫化等众多领域也得到广泛使用。
随着科技的进步和社会的发展，氮气装置的使用领域也越来越广泛，现场制气（制氮机）以其投资省、使用成本低、使用方便等优点已经逐渐取代液氮蒸发、瓶装氮气等传统供氮方式。
PSA制氮机的工艺流程图
工艺流程原理
变压吸附的原理是在吸附平衡情况下，任何一种吸附剂在吸附同一气体时，气体压力越高，则吸附量越大，反之，压力越低，则吸附量越小。
PSA制氮设备的核心部分是碳分子筛，在空气压力升高时，碳分子筛将大量吸附氧气、二氧化碳和水分，当压力降到常压时，碳分子筛对氧气、二氧化碳和水分的吸附量非常小。
制氮装置的技术指标：
流量1-4500Nm3 /h，
纯度95%-99.9999%，
压力≤1.0MPa，
露点≤-40℃.。
