初中物理中考电功率易错题及答案
电功率易错题
1、如图所示，当开关S 闭合后滑动变阻器的滑片P 向右移动过程中，电压表V 的示数________，电流表的示数__________，电压表V________的示数，电灯的亮度_________
1题 2题 3题
2、在图所示的电路中，发现通过电流表的示数减少0.2 A 时，电压表的示数从6V 变为5V ，则该定值电阻所消耗的电功率变化了 W 。
3、如图所示电路，电源电压不变，当开关S 2闭合、S 1断开时，电流表示数为0.3A ，电压表示数为9V ；若将两表互换位置，并同时闭合S 1和S 2时，电流表示数为0.5A 。
则下列说法中错误的是:
A ．电压表示数仍为9V ;
B ．R 1的阻值为18Ω;
C ．R 2的阻值为45Ω ;
D ．R 2消耗的功率为6.75W.
4、灯L l 标有“8V 16W ”的字样，灯L 2标有“12V 36W ”的字样．两灯串联后接在电压为U 的电路中，要保证两灯不损坏，电压U 的最大值应是:
A ．8V ;
B ．12V ;
C ．16V;
D ．20V.
5、一个额定电压是6V 的小灯泡，其正常工作时通过的电流约为0.3A 。
小明想测定这个小灯泡的额定功率，实验室中有如下器材： 电流表、电压表、开关各一个，三个规格分别为“10Ω lA ”、“50Ω O 5A'’和“1k Ω IA"的滑动变阻器，导线若干，电源(电压为12V)。
(1)小明设汁了如图10所示电路图，通过分析认为小明应选用规格为——的滑动变阻器。
(2)图Il 已连接了部分电路。
请你根据图10所示电路图．用笔画线代替导线，将电路连接完整。
(3)小明正确选择了滑动变阻器，将图ll 的电路补充连接后，闭合开关，发现灯泡发 光较暗，电流表有示数．任意移动滑动变阻器的滑片，电压表示数不变(示数不为零)且小于6V 。
具体原因是
(4)小明排除故障后，继续实验。
当电压表的示数为6V 时．电流表的示数(如图12所示)为——A ，小灯泡的额定功率是 W 。
(5)不改变上面连好的电路，还可以完成的实验有：(写出一个即可)。
6、L 是标有“6V 3W “的电灯，电压是8伏特的电源求：电阻R 和滑动变阻器RW 的阻值各是多大时，才能使滑动变阻器的滑片P 无论在什么位置上，加在电灯两端的电压都不超过3～6伏特的范围。
7、下列家用电器中，正常工作一小时耗电最接近1kW ·h 的是:
A ．电子表;
B ．手电筒 ;
C ．电视机;
D ．空调机.
图10 图11
8、如图所示电路，阻值为6Ω的电阻与一个“6V 3W”的小灯泡串联
后接到9V的电路中，小灯泡恰能正常发光；如果在此电路中将
“6V 3W”的小灯泡换成“6V 4.5W”的小灯泡，那么该小灯泡的实
际功率:（设电源电压不变）
A、等于4.5W;
B、小于4.5W;
C、大于4.5W;
D、等于3W.
9、有几位同学对电功率这个概念，有以下几种理解，你认为正确的是：
A.电功率是表示电流通过用电器时做功多少的物理量;
B.电功率是表示电流通过用电器时做功快慢的物理量;
C.电功率大的用电器工作时消耗的电能一定多;
D.电功率大的用电器工作时所用的时间一定少
10、两个定值电阻R1和R2，阻值分别为10 Ω和20 Ω，允许通过的电流分别为1 A和 0.5 A，将它们串联在电路中，下列说法中正确的是：
A.加在它们两端的电压最大值为20 V;
B.通过电路的电流最大值为1 A;
C.通过电路的电流最大值为0.5 A;
D.他们的总功率最大值是15 W.
11、一只“10V，5W”的甲灯和一只“6V，1.8W”的乙灯串联后接在电路中，两灯均能发光，比较它们的实际功率（不考虑灯丝电阻随温度的变化）：
A.甲灯大些;
B.乙灯大些;
C.两灯一样大;
D.无法确定.
12、如果加在定值电阻两端的电压从9V减小到6V，通过的电流相应地变化了0.3A，那么该定值电阻消耗的电功率减小了:A．0.9W ; B．1.8W; C．3.6W; D．4.5W.
13、如图所示，电源电压不变，小灯泡标有“6V 3W”的字样，滑动变阻器的滑片在中点时灯正常发光。
当滑片P向b端移动时，下列说法正确的是:
①电流表的示数变大;
②电压表的示数变大;
③灯的实际功率大于3W;
④电路中的总功率变小;
A．①②; B．②③; C．①④; D．②④.
14、某工厂共有电灯1000盏,都是60瓦的普通照明灯泡，平均每天用电12小时，如果都改用40瓦的日光灯，不但节省电，且比原来更亮，该厂一年(365天)可节约多少度电?
15、将一只小灯泡与一只阻值为4Ω的电阻串联后，接在电压为8 V的电源上，恰能正常发光，这时灯泡的电功率为4 W，求小灯泡的额定电压？
16、小红小组要测定额定电压为2.5V的小灯泡的电阻。
现有如下器材：电流表一只(量程0~0.6A和0~3A)；电压表一只(量程为0~3V和0~15V)；滑动变阻器两只(“5Ω1A”、“20Ω2A”)开关一个；干电池若干节；导线若干。
（1）根据你的估算和实验经验，滑动变阻器应选用只，实验更便于完成。
（2）小红小组用2节干电池（已使用）正确连接电路后，无论怎样调节滑动变阻器，小灯泡两端的电压都达不到2.5V，她们应该。
（3）小红小组实验记录和计算如下表：
电压U/V 1.5 2.0 2.5 3.0
电流I/A 0.24 0.28 0.32 0.34
功率P/W 0.36 0.56
灯泡发光情况灯丝暗红微弱发光正常发光发光很亮
①小灯泡的额定功率是W；
②根据她们观察的现象和记录的实验数据，你何以得出的结论是（请说出两点）：
，；
③请在右边的坐标图中画出小灯泡的电压和电流关系的图象；
④在正常发光下，小灯泡的电阻是Ω；
⑤根据画出的图象，你得出的结论是：。
（4）当小红小组将小灯泡两端的电压调到3V正在记录实验
数据时，小灯泡突然熄灭，仔细观察小灯泡钨丝被烧断，这
时她们进一步观察到的实验现象是：电流表的示
数；电压表的示数。
（5）小红小组在评价交流时，发现有的组的同学将电压表连
接成如图所示电路，则这种连接测量出的电阻值比实际电阻值
偏，其原因是。
17、王进同学想测定两个不同灯泡的额定功率，他使用的器材有：6V恒压电源、量程0～0．6A 的电流表、量程0～3V的电压表、规格为“8Ω lA”的滑动变阻器、开关各一个，导线若干。
灯泡L1和L2的额定电压分别为3V和4V、电阻都大约是5Ω（设不同电压下，电压表的读数都准确）
（1）王进同学用如图所示的电路测量灯泡L1的额定功率．在闭合开关S之前，应把滑动变阻器的阻值调到最大．闭合开关S后，向________（填A、B）端调节滑动变阻器的滑片P，当电压表的读数等于3V时，记下________的读数，即可算出灯泡L1的额定功率
（2）若仍用这个电路与器材测量灯泡L2的额定功率，存在两个隐患．你能说出是什么隐患吗？（注：不要求写分析过程）
（3）若再给你一个阻值R=1Ω的标准电阻，你能用原来的部分器材测出灯泡L2的额定功率吗？画出你设计的电路图，并简要说明你的办法．
答案及提示
1、V1示数变大电流表示数变大，电压表V2示数变小，灯泡变亮
2、先求电阻是5欧，再求功率变化是2.2W
3.由欧姆定律求得两个电阻分别是18欧和12欧,电路是先串后并,本题选C
4.求出两个电阻都是4欧,电流相比取2A,再用欧姆定律求得U是16V,选C
5.(1)求总电阻和灯泡电阻,相减后求出滑动变阻器的电阻是20欧,电流都不超,电阻选大测量不准,选小怕烧,故选50欧的
(2)电流表负接线柱与B连接,灯泡右接线柱与电压表的负接线柱相连
(3)将滑动变阻器的CD接线柱接入了电路
(4)1.92
(5)测灯泡正常发光时的电阻
6.R W=0时,求出R=4欧;R W最大时,求出总电阻是32欧,相减后求出R湍=16欧
7.可算出功率是1KW,选D
8.求两个灯泡的电阻各是12欧和8欧,再运用电阻变小电压也变小的规律知道灯泡两端电压小于6V,其功率小于4.5W,选B
9.B
10.C
11.求出两个灯泡的电阻都是20欧,串联时电流相等,功率也相等,选C
12.先求电阻再求功率变化,电阻是10欧,功率变化是4.5W,选D
13.运用电阻变大电压也变大,判断电压表的示数增大,电路总电阻增大,总功率变小,选D
14.算出改用前一年消耗的电能W1=P1t=262.8KWh 改用后一年消耗的电能是W2=P2t=175.2KWh
节电W=W1-W2=87.6KWh
15.由P=I2R列出一元二次等式,求出灯泡电阻是4欧,再由P=U2/R变形求额定电压是4V
16.5欧1安换新电池0.8W 随电压和电流的增大,灯泡的功率也在增大;随实际功率的增大,灯泡也越来越亮
图象是上升的曲线; 7.8欧随电压和电流的增大,灯泡灯丝的电阻也在增大;减小至零;增大至等于电源电压;大;由于电流表的分压作用,使电压表测出的电压比灯泡两端的实际电压大,计算出的电阻也偏大
17.（1）A；电流表
（2）当灯泡正常工作时，电压表量程不够，有损坏的危险；电流表量程也太小，有损坏的危险
（3）如图连接电路：
调节滑动变阻器的滑片，直到电压表读数为
2V，记录电流表的读数I。
L2的额定功率
P=UI=[4（2+I）]W。
九年级物理电功率易错题(Word版 含答案)
九年级物理电功率易错题（Word 版 含答案）一、初三物理 电功率 易错压轴题（难）1．⑤小灯泡额定功率的表达式为：22221212•L I R P I R I R I I I ===-额额额额。
朵朵和同学们在做电学实验过程中：（1）朵朵和同学们经过讨论，依次完成了“探究电流与电压的关系”三次实验电路的设计，如图甲、乙、丙所示。
由图甲改进为图乙是为保证实验过程中_____这一因素不变；由图乙改进为图丙是因为使用滑动变阻器既能保护电路，又能通过调节使电阻R 两端的电压_____（选填“改变”或“保持不变”）。
（2）请用笔画线代替导线，帮助朵朵按电路图丙将图丁中实物电路连接完整__________ 。
（3）朵朵连完电路，闭合开关后，发现两只电表的指针总在晃动。
请分析造成这一现象的原因：电路存在_____。
（4）在继续用图丁的实物电路探究“电流与电阻的关系”时，朵朵先将5Ω电阻接入电路，调节滑动变阻器，使电压表的示数为2V ，记下电流值；再将5Ω电阻换成10Ω电阻，她下一步操作是：将滑动变阻器的滑片向_____（选填“A”或“B”）端移动。
（5）朵朵和同学们完成上述探究活动后，想测量一只额定电压为2V 小灯泡的额定功率，但发现电压表被别的同学拿走了，于是她借助一个10Ω的电阻，设计了如图戊所示的电路，也测出了小灯泡的额定功率。
具体操作如下：①只闭合开关S 1、S 2，调节滑动变阻器，使电流表的示数为_____A 时，小灯泡恰好正常发光；②只闭合开关S 1、S 3，保持滑动变阻器滑片的位置不变，读出电流表示数为I 。
③P 灯=_____（用已知量和测量值表示，数值要求带单位）。
【答案】 电阻 改变 接触不良 B 0.2 2V （I ﹣0.2A ）【解析】（1）如图甲连接的是小灯泡，由于灯丝电阻随温度而变化，所以改进为图乙是为保证实验过程中电阻这一因素不变；研究电流与电压的关系应保证电阻不变，改变电阻两端的电压，所以由图乙改进为图丙是因为使用滑动变阻器既能保护电路，又能通过调节使电阻R 两端的电压改变。
物理初中物理电功率易错题经典
【物理】初中物理电功率易错题优选经典一、电功率选择题1．对于家里的用电器，以下数据最切合实质的是（）A. 白炽灯的正常工作电流约为B遥.控器的干电池电压约为220VC. 空调制冷时的功率约为10W D电.扇正常工作 1h 耗电约为 1KW?h【答案】 A【分析】【解答】解：A、白炽灯的额定功率为40W ，正常工作电流约为I= =≈ 0.8A1 ，0.1A 相差不大，故 A 切合实质； B、遥控器的干电池电压约为，故 B 不切合实质；C、空调制冷时的功率约为1000W，故 C 不切合实质；D、风扇的额定功率为100W ，正常工作1h 耗电约为× 1h=0.11KW?h，故 D 不切合实质．应选 A．【剖析】做这类题目，要对一些常有的物理量要有必定的估测能力，依据生活知识和必需的计算去判断题目的对错．2．如下图，电路中电源电压保持不变，小灯泡标有“ 字样，不考虑灯泡电阻随温度的变化，滑动变阻器R 的最大阻值为24Ω，电流表量程为，电压表量程为0-3V．当开关S 闭合后，滑动变阻器R 接入电路的电阻为3Ω时小灯泡正常发光。
为了保证电路安全，小灯泡电压不超出额定电压，两电表的示数均不超出所选量程。
在滑片P 滑动过程中，以下说法（）①电源电压为②变阻器接入电路的阻值范围是3Ω-12Ω③小灯泡的最小功率为④电路的最大功率A. 只有正确B. 只有正确C. 只有正确D.都正确【答案】C【分析】【解答】解：由图知，灯泡和滑动变阻器串连，电压表测变阻器两头的电压，电流表测电路中的电流；（1）由 P=可得灯泡的电阻：R L===6Ω，由 P=UI 可得，灯泡正常发光时经过的电流：I 额==，由题知，当开关S闭合后，滑动变阻器R 接入电路的电阻为3Ω时，小灯泡正常发光，由欧姆定律和电阻的串连可得电源电压：U=I 额 R 串 =I 额×（ R+R L）=0.5A ×（ 3Ω +6Ω）；故①正确；（ 2）因串连电路中电流到处相等，且电流表量程为，灯泡的额定电流为，因此为了保证电路中各元件安全工作，电路中的最大电流I 最大 =I 额，电路中的总电阻：R最小 ===9Ω，滑动变阻器连入电路中的最小阻值：R 最小 =R总 -R L=9Ω-6Ω =3Ω，因为电压表量程为0-3V，当电压表的示数最大为U 滑′=3V时，滑动变阻器接入电路的电阻最大；此时灯泡两头的电压为：U L滑′，′ =U-此时电路的电流为： I 最小 ==，滑动变阻器接入电路的最大阻值：R 最大 ===12 Ω，因此为保护电路，变阻器接入电路的阻值范围是3Ω-12Ω；故②正确；（ 3）小灯泡的最小功率：P L最小 =I 最小2R L=（）2× 6Ω；故③错误；（ 4）电路的最大功率：P 最大 =UI 最大 =4.5V ×，故④正确。
初中物理中考电功率易错题及答案
电功率易错题1、如图所示，当开关S闭合后滑动变阻器的滑片P向右移动过程中，电压表V的示数________，电流表的示数__________，电压表V________的示数，电灯的亮度_________1题2题3题2、在图所示的电路中，发现通过电流表的示数减少0.2 A时，电压表的示数从6V变为5V，则该定值电阻所消耗的电功率变化了 W 。
3、如图所示电路，电源电压不变，当开关S2闭合、S1断开时，电流表示数为0.3A，电压表示数为9V；若将两表互换位置，并同时闭合S1和S2时，电流表示数为0.5A。
则下列说法中错误的是:A．电压表示数仍为9V ; B．R1的阻值为18Ω;C．R2的阻值为45Ω ; D．R2消耗的功率为6.75W.4、灯L l标有“8V 16W”的字样，灯L2标有“12V 36W”的字样．两灯串联后接在电压为U的电路中，要保证两灯不损坏，电压U的最大值应是:A．8V ; B．12V ; C．16V; D．20V.5、一个额定电压是6V的小灯泡，其正常工作时通过的电流约为0.3A。
小明想测定这个小灯泡的额定功率，实验室中有如下器材：电流表、电压表、开关各一个，三个规格分别为“10ΩlA”、“50ΩO 5A'’和“1kΩIA"的滑动变阻器，导线若干，电源(电压为12V)。
(1)小明设汁了如图10所示电路图，通过分析认为小明应选用规格为——的滑动变阻器。
(2)图Il已连接了部分电路。
请你根据图10所示电路图．用笔画线代替导线，将电路连接完整。
(3)小明正确选择了滑动变阻器，将图ll的电路补充连接后，闭合开关，发现灯泡发光较暗，电流表有示数．任意移动滑动变阻器的滑片，电压表示数不变(示数不为零)且小于6V。
具体原因是(4)小明排除故障后，继续实验。
当电压表的示数为6V时．电流表的示数(如图12所示)为——A，小灯泡的额定功率是 W。
(5)不改变上面连好的电路，还可以完成的实验有：(写出一个即可)。

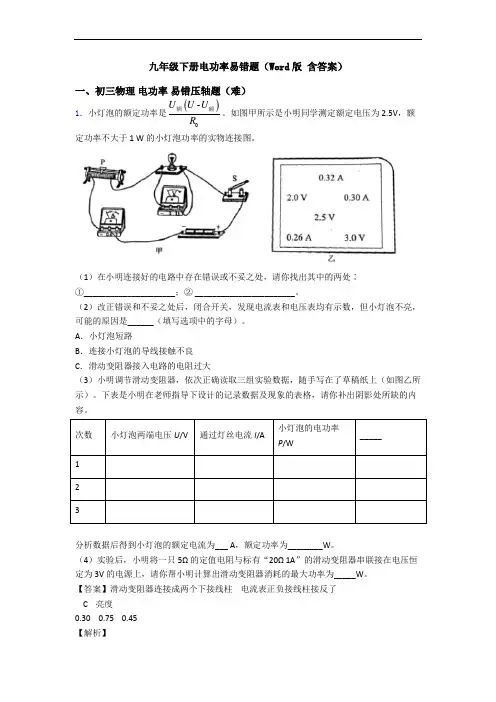

九年级下册电功率易错题(Word版 含答案)
九年级下册电功率易错题（Word版含答案）一、初三物理电功率易错压轴题（难）1．小灯泡的额定功率是()-U U UR额额。
如图甲所示是小明同学测定额定电压为2.5V，额定功率不大于1 W的小灯泡功率的实物连接图。
（1）在小明连接好的电路中存在错误或不妥之处，请你找出其中的两处∶①_____________________；② _______________________。
（2）改正错误和不妥之处后，闭合开关，发现电流表和电压表均有示数，但小灯泡不亮，可能的原因是______（填写选项中的字母）。
A．小灯泡短路B．连接小灯泡的导线接触不良C．滑动变阻器接入电路的电阻过大（3）小明调节滑动变阻器，依次正确读取三组实验数据，随手写在了草稿纸上（如图乙所示）。
下表是小明在老师指导下设计的记录数据及现象的表格，请你补出阴影处所缺的内容。
次数小灯泡两端电压U/V通过灯丝电流I/A小灯泡的电功率P/W_____123分析数据后得到小灯泡的额定电流为___ A，额定功率为________W。
（4）实验后，小明将一只5Ω的定值电阻与标有“20Ω 1A”的滑动变阻器串联接在电压恒定为3V的电源上，请你帮小明计算出滑动变阻器消耗的最大功率为_____W。
【答案】滑动变阻器连接成两个下接线柱电流表正负接线柱接反了C 亮度0.30 0.75 0.45【解析】【分析】【详解】(1)[1][2]小明连接好的电路中存在错误或不妥之处，其中滑动变阻器连接成两个下接线柱，电流表正负接线柱接反了。
(2)[3]改正错误和不妥之处后，闭合开关，发现电流表和电压表均有示数，但小灯泡不亮，可能的原因是滑动变阻器接入电路的电阻过大，电路电流过小；而小灯泡短路则电压表无示数，连接小灯泡的导线接触不良则电流表无示数；故选C。
(3)[4]小明在老师指导下设计记录数据及现象的表格，阴影处所缺内容应为小灯泡的发光情况。
[5][6]分析数据可知，小灯泡两端电压越大，则通过的电流也越大，小灯泡的额定电压为2.5V，在记录数据中居中，故小灯泡的额定电流为0.30A，额定功率为P=UI=2.5V⨯0.30A=0.75W(4)[7]实验后，小明将一只5Ω的定值电阻与标有“20Ω 1A”的滑动变阻器串联接在电压恒定为3V的电源上，滑动变阻器消耗的功率为222000220000()()24U U UP UI RR R RR RR R RR R====-++++当滑动变阻器接入阻值与定值电阻相同时，滑动变阻器消耗功率最大，为2．22max(3V)0.45W445ΩUPR===⨯在探究电路的实验中，几个小伙伴将电阻R、标有“2.5V”字样的小灯泡L和滑动变阻器串联接入电路，并把变阻器的滑片移到了连入阻值最大端，电源为6V稳压直流输出，如图所示。

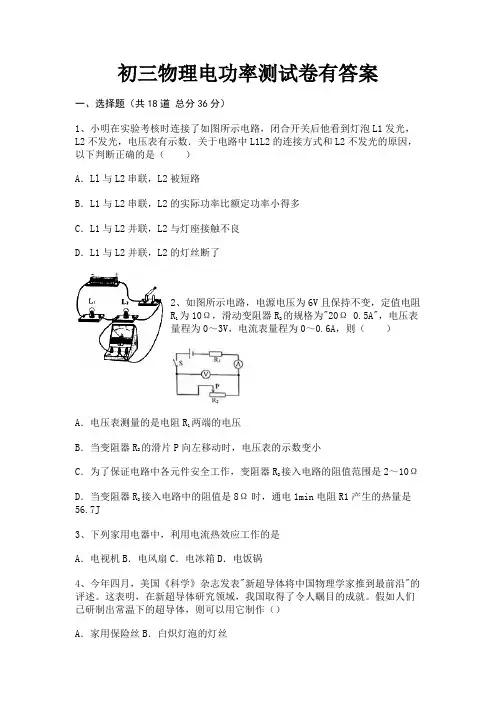

初三物理电功率测试卷有答案(易错题)
初三物理电功率测试卷有答案一、选择题（共18道总分36分）1、小明在实验考核时连接了如图所示电路，闭合开关后他看到灯泡L1发光，L2不发光，电压表有示数．关于电路中L1L2的连接方式和L2不发光的原因，以下判断正确的是（）A．Ll与L2串联，L2被短路B．L1与L2串联，L2的实际功率比额定功率小得多C．L1与L2并联，L2与灯座接触不良D．L1与L2并联，L2的灯丝断了2、如图所示电路，电源电压为6V且保持不变，定值电阻R 1为10Ω，滑动变阻器R2的规格为"20Ω 0.5A"，电压表量程为0～3V，电流表量程为0～0.6A，则（）A．电压表测量的是电阻R1两端的电压B．当变阻器R2的滑片P向左移动时，电压表的示数变小C．为了保证电路中各元件安全工作，变阻器R2接入电路的阻值范围是2～10ΩD．当变阻器R2接入电路中的阻值是8Ω时，通电1min电阻R1产生的热量是56.7J3、下列家用电器中，利用电流热效应工作的是A．电视机B．电风扇C．电冰箱D．电饭锅4、今年四月，美国《科学》杂志发表"新超导体将中国物理学家推到最前沿"的评述。
这表明，在新超导体研究领域，我国取得了令人瞩目的成就。
假如人们已研制出常温下的超导体，则可以用它制作（）A．家用保险丝B．白炽灯泡的灯丝C．电炉的电阻丝D．远距离输电导线5、灯L1标有"6V 3W"，灯L2没有标记，但测得它的电阻是6欧姆，现将灯L1和L 2串联在某电路中，灯L1和L2都能正常发光，则这个电路两端电压和L2的额定功率分别是A. 12V和1.5WB. 12V和3WC. 9V和1.5WD. 9V和3W6、如图甲所示，闭合开关S后，两相同电压表的指针偏转都如图乙所示，则L1和L2两灯的电阻之比为A．1：4 B。
4：1 C。
1：5 D、。
5：17、某同学做电学实验时，电路如右图所示，已知他所用的电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R为10Ω，S闭合后，在实验操作无误的情况下，正确的说法是()A.电流表的最大示数为0.6AB.滑动变阻器消耗的最小功率为0WC.电压表的最小示数为1VD.电阻R消耗的最大功率为1.8W8、如图所示，实验室内甲、乙两个相同的烧杯中装有等质量的水和煤油，用同一规格的电加热器同时加热一段时间（热量损失不计，且液体均未沸腾），则加热过程中甲乙两支温度计升高的温度之比为（C煤油＝2.1×103J/（kg/℃））（）A．1∶2 B．2∶1 C．1∶1 D．1∶49、分别标有"6V 6W"和"6V 3W"的甲、乙两只灯泡，经实验测得其I﹣U特性曲线如右图所示．现将甲、乙两灯并联在电路中，当两只灯泡的总电流为1A时，两只灯泡消耗的总功率是（）A．3W B．4W C．4.5W D．6W10、如图所示，闭合开关后，电流表A1，A2的示数比为1：4，则下列说法正确的是（）A．通过R1、R2的电流之比是1：4 B．R1、R2两端的电压之比是3：1C．R1、R2的阻值之比是1：3 D．R1、R2的电功率之比是1：311、标有"6V 3W"的小灯泡，通过它的电流与电压的关系如图所示，若把它与一只阻值为10Ω的电阻串联接在电压为8V的电路中，则整个电路消耗的功率为（）A．4W B．3.2WC．2.9W D．条件不足，无法计算12、有一块手机用的锂电池，上面标明电压为3.8V，容量为2150mA•h，则锂电池充满电后存储的电能为（）A．8170JB．8.17JC．490.2JD．29412J13、关于家庭电路中的电能表，下列说法正确的是()A.电能表的作用是测量用电器电功率的大小B.电能表的作用是测量用电器消耗电能的多少C.电能表转盘转速越快，用电器消耗电能越多D.电能表的测量值以kW为单位14、小张在研究小灯泡电阻的实验中连成了如图甲所示的电路，灯L标有"6V 3W"字样，电源电压保持不变。
(物理)中考物理易错题专题三物理电功率(含解析)
（物理）中考物理易错题专题三物理电功率(含解析)一、电功率选择题1．小王在一次家庭探究活动中，在作业本上做了如下5条记录：①电饭煲铭牌上标有“220V，800W，50Hz”等字样；②使用试电笔时，手必须接触笔尾的金属体；③电视机上安装的动圈式扬声器，其运作原理是电磁感应；④床头灯的开关是串联在电路上的；⑤体温计的刻度范围通常是35～42℃，分度值为1℃．你认为小王的记录完全正确的是（）A. ①②③B. ②④⑤C. ①②④D.①③⑤【答案】C【解析】【解答】解：①电饭煲铭牌上标的220V是电饭煲的额定电压、800W是电饭煲的额定功率、50Hz是所接交流电的频率，故①正确；②使用试电笔时，笔尖接触电线，手接触笔尾的金属体，故②正确；③动圈式扬声器的工作原理：通电线圈在磁场中受力运动，故③错；④开关和所控制的用电器是串联的，故④正确；⑤体温计的刻度范围通常是35～42℃，分度值为0.1℃，故⑤错．故选C．【分析】利用下列知识分析判断：（1）用电器铭牌上标有：额定电压、额定功率、交流电的频率；（2）使用试电笔时，笔尖接触电线，手接触笔尾的金属体，若试电笔的氖管发光，则笔尖接触的是火线；（3）动圈式扬声器的工作原理：通电线圈在磁场中受力运动；动圈式话筒的工作原理：电磁感应；（4）开关和所控制的用电器是串联的，家用电器之间是并联的；（5）体温计的刻度范围通常是35～42℃，分度值为0.1℃．2．现有一个电压不变的电源，两个定值电R1、R2．先将这两个电阻以某种形式连接到电源上，R1消耗功率为P0；再将它们以另一种形式连接到该电源上，R1消耗功率为9P0．两种连接形式中均有电流通过R2，则先后两种连接形式中（）A. 两端的电压比为1：2B. 两端的电压比为1：3C. 消耗的功率比为1：9D. 消耗的功率比为2：9【答案】 B【解析】【解答】（1）将这两个电阻以某种形式连接到电源上，R1消耗功率为：P0= --------------①另一种形式连接到该电源上R1消耗功率为：9P0= --------------②由①②可得：=9× ，解得R1两端的电压比为：U1：U1′=1：3，A不符合题意、B符合题意；⑵因为R1、R2接到同一电源上，且第2次R1两端的电压更大，所以，第一种以串联方式连接；第2次以并联方式连接，如下图：则由并联电路的特点和前面的解答可得，电源电压U=U1′=3U1；因为串联电路两端电压等于各部分电压之和，所以，串联时，R2两端的电压U2=U-U1=3U1-U1=2U1，并联时，R2两端的电压U2′=U=3U1；则第一种连接时，R2消耗的功率：P2= ；第二种连接时，R2消耗的功率：P2′= ；则 = =（）2=（）2= ，C、D不符合题意。
厦门双十中学初中部物理电功率易错题(Word版 含答案)
厦门双十中学初中部物理电功率易错题（Word 版 含答案）一、初三物理 电功率 易错压轴题（难）1．L 3V 0.2A 0.6WP U I '==⨯=额额小聪在“探究电流和电阻关系”的实验中，连接电路，如图甲所示．可用的定值电阻有5Ω、10Ω、l5Ω．（1）请你用笔划线代替导线，把图甲所示的电路补充完整，并且使滑动变阻器的滑片向右移动时连入电路中的阻值变大_____．（2）他把5Ω的电阻连入电路后，闭合开关，发现电流表有示数，电压表无示数，电路中的故障可能是_____（写出一种即可）．故障排除后，闭合开关，调节滑动变阻器的滑片，达到实验要求，电流表的示数如图乙所示，则电路中的电流为_____A ．（3）将5Ω的电阻换成10Ω的电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为_____V 止，记录电流表的示数．（4）完成上述实验之后，小聪想测量一个小灯泡的额定功率，已知小灯泡的额定电压为U 额．他又找来一个阻值为R 0的定值电阻，设计了电路图丙．请补全实验步骤并写出表达式 ①只闭合开关S 和_____（选填“S 1”或“S 2”），移动滑动变阻器的滑片，使电流表的示数为_____，此时小灯泡正常发光．②只闭合开关S 和_____（选填“S 1”或“S 2”），保持滑动变阻器滑片的位置不动，记下电流表的示数I ．③小灯泡额定功率的表达式是P 额=_____．（用已知量和所测物理量符号表示）【答案】 电阻（或电压表）短路 0.4 右 2 S 2 vS 1 0I U U R -额额（）【解析】【分析】【详解】 （1）要使滑片向右移动时连入电路中的阻值变大，故连接滑动变阻器的左下接线柱与电阻串联，如图：（2）他把5Ω的电阻连入电路后，闭合开关，发现电流表有示数，说明电路为通路，电压表无示数，电路中的故障可能是电阻短路，或电压表短路；电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A ，电流为0.4A ；（3）由欧姆定律的变形公式，电压表示数：0.4A 5Ω2V V U IR ==⨯=，根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V ；（4）①只闭合开关S 和S 2，移动滑动变阻器的滑片，使电流表的示数为v ，此时小灯泡正常发光．②只闭合开关S 和S 1，保持滑动变阻器滑片的位置不动，记下电流表的示数I ．③在①中，电流表测定值电阻的电流，根据欧姆定律的变形公式，U =IR ，定值电阻的电压为00U R U R ⨯=额额， 根据并联电路电压的规律，灯的电压为额定电压，灯正常发光；在②中，电流表测灯与定值电阻并联的总电流，根据并联电路电流的规律灯的额定电流为：U I I R =-额额， 可得，小灯泡额定功率的表达式是：2．[7]在实验步骤②中，在将开关拨至“2”时，不小心将滑片向右移动了少许，变阻器连入电路的阻值变大，由串联电路的分压原理知，变阻器分得电压变大，R 0和灯泡分得的电压都会变小，由00U P U R =⋅额额知，测出的小灯泡额定功率比真实值偏小。
九年级电功率易错题(Word版含答案)
九年级电功率易错题（Wgd 版含答案）一、初三物理电功率易错压轴题（难）1.小伟在做探究“电流与电阻的关系”实验时，准备了以下器材：电源（4.5V ）,左值电⑴小伟连接的电路如图甲所示，闭合开关后，发现 _______ （填“电流表”或“电压表”） 无示数，经仔细检査后发现电路中有一根导线连接错误•请在图中错误的那根导线上画"×" ＞并画岀正确的连线； _____ （2）解决问题后.小伟先将5Q 的左值电阻接入电路。
调节滑动变阻器的滑片在某位置时， 电流表的示数如图乙所示：将5Q 的电阻换成20Q 的电阻后，他应将滑动变阻器的滑丿f P向 _____ （填左”或“右”）端移动，使电压表的示数保持 _____ V 不变，再次读取电流 表的示数：（3）把20Q 的电阻接入电路时，小伟发现无论怎样调Yj 滑动变阻器都不能完成实验。
为了使 四个电阻单独接入电路都能完成实验，他应控制电压表的示数不低于 ________ VC 由实验得 出的结论是：当电压一定时， ______ ;⑷小伟将泄值电阻换成小灯泡L],测出了几组电流值和电压值。
并绘制了 LJ 的U 7图象 如图丙所示，该图象不是直线的原因是 __________ :（5）同组的小同学还想测量额泄电流为$的小灯泡1_2的额左功率，利用小伟用过的小灯泡 L 】和绘制的图象，设计了如图丁所示的电路（电源电压为U ）,测岀了小灯泡L2的额立功 率。
谙将她的实验步骤补充完整：① 闭合开关S.将开关S 。
接1、调节滑动变阻器的滑片P,使电流表的示数为 ________ ,此 时L2正常发光。
② 将开关SO 由1改接到2,滑动变阻器的滑片P _______ （填"移到最左端”“移到最右 端”或“保持不动”）此时电流表的示数为S 根拯b 的UJ 图象可知.当电流为/丄时， 对应的电压为Ui:,则滑动变阻器接入电路的阻值R= __________③ ____________________________ 小灯泡L2的额左功率P jt = （用U+. R 表示）电压表、滑动变阻器U20Ω1A^和开关各一个、导线若甲阻四个（5@ 10Ω. 200、25Ω）,电流表、AVc⅛JSoT右2 2.5电流与电阻成反(U - /×∕? )×∕【解析】【分析】【详解】(1)⑴原电路中，电压表与电阻短路了，只有电流表与变阻器连入电路中，故电压表没有示数。
九年级物理电功率易错题(Word版 含答案)
九年级物理电功率易错题（Word版含答案）一、初三物理电功率易错压轴题（难）1．P额＝U0I额＝R0(I−I额)I额小明同学利用电流表和电阻箱测量小灯泡的功率，设计并接了如图甲所示的实物电路．（1）为了保护电路，闭合开关S1前，应将滑片P移到动变阻器的_____（“A”或“B”）端．（2）闭合开关S1，将单刀双掷开关S2扳向“1”，调节滑动变阻器调节电阻箱的阻值使电流表的示数为I1，如图乙所示，I1＝_____A；（3）将开关S2扳向“2”，保待滑动变阻器的阻值不变，调节滑动变阻箱的阻值R，使电流表的示数仍为I1，此时R＝5Ω；则步骤（2）中小灯泡的电阻R1＝_____Ω，测量小灯泡电阻的方法是_____（选填“控制变量法”或“等效替代法”）；（4）步骤（2）小灯泡的实际功率P1＝_____W；（5）若小灯泡的额定电流为I0＝2I1，以下关于灯泡额定功率P0与实际功率P1的数值关系，你认为最有可能的是_____．A．P0＝2P1 B．P0＝3P1 C．P0＝4P1 D．P0＝5P1【答案】B 0.2 5 等效替代法 0.2 D【解析】【分析】（1）为了保护电路，闭合开关S2前，应将滑片P移到动变阻器的阻值最大处；（2）根据电流表选用的小量定分度值读数；（3）根据等效替代法求电阻大小；（4）根据P1＝I12R L求小灯泡的实际功率；（5）由于灯泡的阻值不是定值，会随温度的升高而变大，所以，根据P＝I2R分析额定功率P0的变化．【详解】（1）为了保护电路，闭合开关S1前，应将滑片P移到动变阻器的阻值最大处的B 端．（2）闭合开关S1，将单刀双掷开关S2扳向“1”，调节滑动变阻器调节电阻箱的阻值使电流表的示数为I1，如图乙所示，电流表选用小量程，分度值为0.02A，I1＝0.2A；（3）将开关S2扳向“2”，保待滑动变阻器的阻值不变，调节滑动变阻箱的阻值R，使电流表的示数仍为I1，此时R＝5Ω；则步骤（2）中小灯泡的电阻R1＝5Ω，测量小灯泡电阻的方法是等效替代法；（4）步骤（2）小灯泡的实际功率P1＝I12R L＝（0.2A）2×5Ω＝0.2W；2．点睛：本题考查的是测量灯的功率的实验，考查了电路连接、故障分析、电流表读数、功率计算及数据处理与误差分析．在探究“电流与电阻关系”的实验中，实验器材：两节新干电池，3个定值电阻（R1＝5Ω、R2＝10Ω、R3＝20Ω），规格为“15Ω 1A”的滑动变阻器、电压表、电流表、开关各一个，导线若干。
中考物理复习电功率的综合计算问题专项易错题含详细答案
一、初中物理电功率的综合计算问题1．如图所示的电路中，电源电压12V 且保持不变，灯丝电阻不随温度变化，灯泡L 的额定功率为7.2W 。
当开关S 1、S 2都闭合时，通过灯泡的电流为I 1，灯泡正常发光；当开关S 1闭合S 2断开时，通过灯泡的电流为I 2，灯泡的功率是3.2W ，则下列计算结果不正确的是（ ）A ．灯泡电阻是20ΩB ．电阻R 的阻值是10ΩC ．当开关S 1闭合S 2断开时，电阻R 的的功率是1.6WD ．I 1:I 2=9:4【来源】2019年四川省成都市树德实验中学（西区)中考二模物理试题 【答案】D 【解析】 【分析】 【详解】A ．当开关S 1、S 2都闭合时，电路为灯泡的简单电路，灯泡正常工作，电源的电压U =12V ，电路中的电流I 1=P U额=7.2W12V=0.6A 灯泡的电阻R L =1U I =12V 0.6A=20Ω 故A 正确，不符合题意；B ．当开关S 1闭合S 2断开时，灯泡和电阻R 串联，电路中的电流I 2LP R 实 3.2W20Ω=0.4A 电路中的总电阻R 总=2U I =12V 0.4A=30ΩR 的阻值R =R 总−R L =30Ω−20Ω=10Ω故B 正确，不符合题意；C ．由B 知，当开关S 1闭合S 2断开时，通过电阻R 的电流为0.4A ，则电阻R 的功率P R =I 22R =(0.4A)2⨯10Ω=1.6W故C 正确，不符合题意； D ．由AB 知， I 1=0.6A ，I 2=0.4A ，则I 1:I 2=0.6A:0.4A=3:2故D 错误，符合题意。
故选D 。
2．如图是一个电加热器的工作原理图，其中1R 和2R 是阻值不变的发热电阻；已知加热器的额定电压为220V ，额定加热功率990W ，额定保温功率为110W 。
当电加热器正常工作时，下列说法正确的是（ ）A ．加热器的功率为110W 时，开关S 、1S 都闭合B ．开关S 闭合，1S 由断开到闭合，电路中电流变大，2R 的功率变大C ．电阻1R 与2R 的阻值之比为1∶8D ．若用电高峰期实际电压为200V ，加热器保温状态下的实际功率约为90.9W 【来源】2020年四川省成都市锦江区中考二诊物理试题 【答案】BD 【解析】 【分析】 【详解】A ．只闭合开关S ，两电阻串联，电阻较大，根据2U P R=知，在电压一定时，电功率较小，加热器处于保温状态，则此时加热器的功率为110W ，故A 错误；B ．开关S 闭合，S 1断开时，两电阻串联，S 1闭合时，电阻R 1被短路，只有电阻R 2工作，电阻减小，根据U I R=知，电路的电流增大，R 2的电阻不变，根据22P I R =知R 2的功率变大，故B 正确； C ．因为22U P R =加热、212U P R R =+保温，且P 加热=990W 、P 保温=110W ，所以 22212::990W :110W U U P P R R R ==+加热保温即12291R R R += 所以1281R R = 故C 错误；D ．只闭合开关S ，加热器处于保温状态，两电阻串联，保温功率为110W ，则2212(220V)=440Ω110WU P R R +==额保温当实际电压为200V 时，实际功率约为2122(200V)=90.9W 440ΩU R R P =≈+额实故 D 正确； 故选BD 。
