彩钢瓦屋面防水施工方案

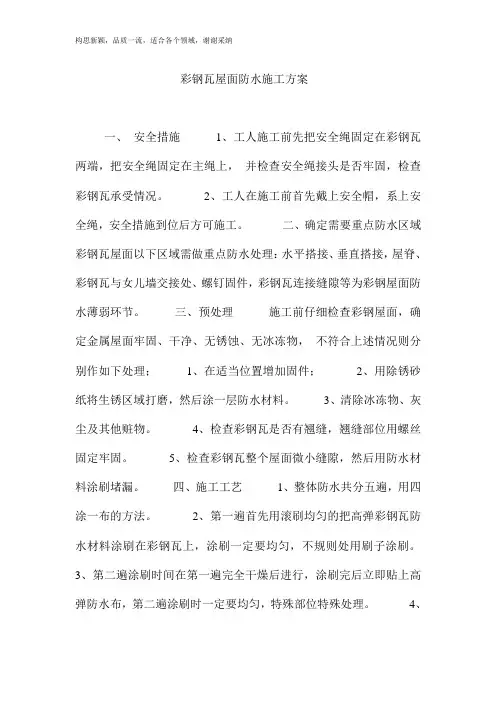

彩钢瓦屋面防水施工方案一、安全措施1、工人施工前首先把安全绳固定在彩钢瓦两端，把安全绳固定在主绳上，并检查安全绳接头是否牢固，检查彩钢瓦承受情况。2、工人在施工前首先戴上安全帽，系上安全绳，安全措施到位后方可施工。二、确定需要重点防水区域彩钢瓦屋面以下区域需做重点防水处理：水平搭接、垂直搭接，屋脊、水槽、彩钢瓦与女儿墙交接处、螺钉固件，彩钢瓦连接缝隙等为彩钢屋面防水薄弱环节。三、预处理施工前仔细检查彩钢屋面，确定金属屋面牢固、干净、无锈蚀、无冰冻物，不符合上述情况则分别作如下处理；1、在适当位置增加固件；2、用除锈砂纸将生锈区域打磨，然后涂一层防水材料。3、清除冰冻物、灰尘及其他赃物。4、检查彩钢瓦是否有翘缝，翘缝部位用螺丝固定牢固。5、检查彩钢瓦整个屋面微小缝隙，然后用防水材料涂刷堵漏。四、施工工艺1、整体防水共分五遍，用四涂一布的方法。2、第一遍首先用滚刷均匀的把高弹彩钢瓦防水材料涂刷在彩钢瓦上，涂刷一定要均匀，不规则处用刷子涂刷。3、第二遍涂刷时间在第一遍完全干燥后进行，涂刷完后立即贴上高弹防水布，第二遍涂刷时一定要均匀，特殊部位特殊处理。4、第三遍涂刷时，在第二遍完全干燥后进行，涂刷方法与二相同。5、第四遍涂刷时，

方法与2、3遍相同6、水槽的防水需六遍，用四涂两布的方法，施工方法与三涂一布的方法相同，第二层防水布需在第三遍涂刷完时贴上。7、女儿墙的防水处理，需三涂一布的方法，施工方法与（1）相同，高度0.5米。五、注意事项1、雨天禁止施工。2、潮湿时禁止施工。3、适合施工天气为晴朗。

2 彩钢瓦专用防水卷材施工工艺一、防水基层作业条件：1、彩钢瓦基面无尘土、无松动。松动部分处理后才能施工。2、基面不得有积水现象，如有必须进行加固处理，合格后方可进行防水层施工。3、彩钢瓦缝隙超过03MM时要进行加固处理，处理后方可进行施工。4、阴阳角、桩立面与平面阴角、立面内角和外角必须做附加层。5、早上施工，彩钢瓦面有露水时，要停止施工。6、严冬施工彩钢瓦上要刷基层处理剂。二、操作工艺： 1.清理基面：用托布把旧彩钢瓦面上的尘土擦去，如有铁锈要清除铁锈，达到平整干净。 2.做附加层：阴阳角、通风口、天沟等处要做附加层，附加层为15cm-30cm宽，沿阴阳角的中轴线延长铺贴。 3.大面积施工：a.先弹基准线，这样铺贴出的卷材整齐美观。b.平铺卷材，对齐放正卷材与要施工的部位，可从两边卷起卷材。c.从中割开隔离纸，一边揭去隔离纸，一边挤压卷材，尽

量使卷材平整。 4.要求： a.铺贴卷材时，施工时从流水下坡方向开始铺。立墙面从高处向下方铺。 b.排除空气，随卷材滚动压排挤卷材内空气，让卷材牢固粘结。 c.在温度较低时，基层和卷材必须同时涂刷基层处理剂。 d.卷材搭接长边为3cm-8cm，短边为10cm. e.外露卷材短边搭接、卷材收头及异性部位等，应采用密封膏密封。卷材立墙收头原则上用金属压条固定在预留凹槽内，再用密封膏密封。三、铺贴方法：1：满铺法：在彩钢瓦屋面全部铺贴彩钢瓦专用防水卷材。应横向铺贴，好处是能对屋面全面达到防水和防腐效果。特别是对屋面的钉眼部位。因为钉眼部位大都在三年后才开始渗水。一次彻底解决问题，再无后顾之忧。2：只对条缝做，最好做两遍，下面一道是：33CM，上面一道为50CM 宽。屋檐部位要包边为二遍。四、施工注意事项：1：旧屋面要求不得有尘土，干净就行，旧屋面可用托布擦洗一下，如果刷处理剂，不易过厚。2：厚度最好选用1.5MM或2MM厚。南方选用有胎体最好。3：无胎体的材料施工时，最好不要在雾天或大雨刚停就施工，潮气会产生气泡。

3 4：卷材长边短边搭接不少于10cm. 5：卷材与卷材之间、卷材与加强层之间的搭接必须牢固，不能有翘边的现象存在，有

条件的工程应做蔽水试验。 6.：刚施工完毕的防水层，不要随便揭开，因为这种材料是粘结的时间越久粘结的越牢固。如果揭开二次一上，就会出现粘结不牢固现象，必须涂刷本厂基层处理剂才能完全粘结。金属屋面板漏水原因分析及解决对策一、轻钢结构建筑体系概述：轻钢建筑体系由于其建筑周期短、预制化程度高、建筑及设计风格灵活多样以及整个施工过程有利于环保等特点，被广泛应用于各类建筑中。每年以8％的速度增长，施工面积2001年达到约2000多万平方米，其建筑结构已逐步深入到大型厂房、仓库、超市、楼堂馆所及体育场馆等各个领域，并且轻钢结构建筑的区域发展由点、线到面；由沿海经济发达地区、中部到西部；由大城市、中等城市到乡镇全面开花，发展势头非常迅猛。同时，与国外发达国家比较，欧美日钢结构建筑占房屋建筑总量的40％(面积)，而我国仅占0．5％(面积)，可见，我国建筑钢结构尚处于起步阶段，尤其是在居住型低层轻钢建筑尚处于萌芽状态的今天，发展空间十分广阔。

二、轻钢结构压型金属彩板屋面普遍存在漏水现象：经过市场调研，目前我国大部分钢结构彩板屋面漏水现象铰为严重，在南方区域该现象更为突出，甚至有的钢结构厂家自身厂房、办公室发生漏水的现象也屡见不鲜，漏水主要集中在压型板搭接、屋面采光带、檐沟钢板与水泥墙面连接等部位。三、金属板屋面漏水原因浅析：

1、由于材料特性引发的漏水隐患：(1)、金属板自身导热系数大，当外界温度发生较大变化时，由于环境温差变化大，因温度变化造成彩钢板收缩变形而在接口处产生较大位移，因而在金属板接口部位极易产生漏水隐患。(2)、钢结构体系中，由于结构本身在温度变化、受风载、雪载等外力的作用下，容易发生弹性变形，在连接部位产生位移而产生漏水隐患。(3)、特殊部位，由于使用不同材料连接，比如女儿墙与钢板伟制的循沟连接处、屋面采光带等部位，由于应力变化不同步，产生漏水隐患。

2、房屋结构设计或板型缺陷而引发的漏水隐患：（1)、在激烈的市场竞争中，施工方为承接任务，而—味降低造价，为了节省原料，在结构设计时，减小房屋坡度，甚至有的低于1／20，极易产生积水，造成房屋漏水。

(2)、由于造价因素，目前轻钢房屋所采用的压型扳，大多数为波高较低的板型（有效面积大），而且搭接宽度少，当房屋积水时，容易漫过板型搭接部位，产生漏水。3、地域特征在结构设计中未得到充分考虑而造成防水缺陷：目前在我国轻钢结构设计时，并未考虑地区气候差异而采用不同的防水措施，比如在南

4 方梅雨环境下的防水措施、沿海地区季台风环境下的防水措施以及东北积雪融化时的防水措施，有其各自的结构特点，选用适合本

地区的防水材料。四、目前钢构厂家在金属板屋面工程中所选用的防水材料及特点：1、少数技术先进的企业．采用丁基橡胶密封粘结带，效果极佳．漏水现象极少发生。2、部分企业采用密封胶条（俗称胶泥)或丁苯橡胶密封粘结带。该材料使用寿命短，易老化。使用周期约为'年，极易老化漏水。3、目前国内绝大多数企业，采用硅酮胶。该材料凝固后粘接强度低。追随性差，易老化，施工过程人为隐患多，防水质量不可靠，极易漏水。五、解决金属板屋面漏水问题的探讨：1、合理的进行结构设计，应综合考虑造价、屋面坡度、板型等多种因素，求得最佳方案。

2、充分考虑建筑物所在区域气候特征，采用适合该地区的防水措施及材料。

3、由于金属屋面板的材料特性，同时借鉴国外先进经验，应选用适合于金属板屋面的防水材料;如具有较高的粘结强度、好的追随性、以及耐候性极佳的丁基橡胶防水密封粘接带，作为金属板屋面的配套防水材料。六、丁基橡胶防水密封粘结带用于钢结构屋面防水的特点：1、材料特性：丁基橡胶防水密封粘结带是由丁基橡胶与聚异丁烯共混而成，按照特别的生产配方，经过特殊的工艺流程生产出来的无溶剂环保型密封粘结材料，具有如下特性：(1)、优异的机械性能：粘接强度、抗拉强度和延伸率、弹性极佳，对于界面形变和开裂适应性强。(2)、化学性能非常
