初三化学图像题 金属及酸碱盐反应试题经典
初三化学图像题金属及酸碱盐反应试题经典一、化学图像题金属及酸碱盐反应的图像1．下列图像能正确反映对应变化关系的是A向一定量的二氧化锰中加入过氧化氢溶液B加热一定量的高锰酸钾固体C向两份完全相同的稀盐酸中分别加入锌粉、镁粉D将水通电电解一段时间A．A B．B C．C D．D【答案】D【解析】【分析】【详解】A、纵坐标是二氧化锰的质量，横坐标是过氧化氢溶液的质量，二氧化锰做催化剂，反应前后质量不变，错误。
B、加热高锰酸钾，固体质量减少，所以固体中锰元素的质量分数先增大，反应结束后不变，错误。
C、横坐标是金属的质量，纵坐标是酸的质量，这属于足量金属等量酸的情况，最终产生的氢气由酸的质量决定，酸的质量相等，所以产生氢气的质量应该相等，错误。
D、电解水时生成氢气和氧气的体积比为2:1，正确。
故选D。
2．下列图像正确反映实验变化关系的是（）A．图1：用等体积5%过氧化氢溶液制O2，其中a未使用催化剂，b使用了催化剂B．图2：向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液C．图3：向氢氧化钠溶液中滴加足量的水D．图4：将等质量的不同金属分别放到足量的相同稀盐酸中【答案】B【解析】【详解】A、催化剂能加快过氧化氢分解的速率，可以缩短反应时间，即a的反应时间应长一点，b 的反应时间短，选项错误；B、向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液，氢氧化钠先与硫酸发生中和反应，然后才与硫酸铜反应生成沉淀氢氧化铜，直至硫酸铜完全反应沉淀的质量不再增加，选项正确；C、向氢氧化钠溶液中滴加足量的水，溶液的碱性减小，但溶液始终呈碱性，即溶液的pH 逐渐接近7，但始终大于7，选项错误；D、等质量的镁、铝、铁与足量酸反应后生成的氢气的质量由大到小的关系为铝>镁>铁，选项错误，故选B。
【点睛】等质量的锌、铁、镁、铝与足量酸反应后生成氢气的质量由大到小的顺序为铝>镁>铁>锌。
3．若向NaOH和Na2CO3的混合溶液中逐滴加入过量稀盐酸，下列图象正确的是（）A．B．C．D．【答案】C【解析】【分析】向一定量的氢氧化钠、碳酸钠混合溶液中逐滴滴入稀盐酸，氢氧化钠先和盐酸反应生成氯化钠和水，氢氧化钠反应完后，继续滴加盐酸，碳酸钠和盐酸反应生成氯化钠、水和二氧化碳。
【详解】A、向氢氧化钠和碳酸钠的混合液中加入盐酸，溶液质量一开始就不断增加，故错误；B、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，所以氯化钠反应一开始就有，故错误。
C、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，开始pH大于7，稀盐酸最后过量，最终溶液的pH将会小于7，故正确；D、向氢氧化钠和碳酸钠的混合液中加入盐酸，盐酸先与氢氧化钠反应，氢氧化钠被消耗完，再与碳酸钠反应，产生二氧化碳，故错误。
故选：C。
4．某溶液可能含有盐酸、硫酸、硝酸钠、氯化铜中的一种或几种，为了探究其组成，向一定质量的该溶液中逐滴加入氢氧化钡溶液，生成沉淀的质量与所加氢氧化钡溶液的质量之间的关系如图所示。
下列相关说法正确的是A．该溶液一定含有盐酸、硫酸、氯化铜，可能含有硝酸钠B．反应过程生成的沉淀一定有氢氧化铜，可能有硫酸钡C．该溶液一定含有盐酸、氯化铜，可能含有硝酸钠D．到达 b 点时所消耗氢氧化钡溶液中溶质的质量是 17.1g【答案】C【分析】【详解】A、曲线起点不是从0点出发，而是从a点出发，说明0-a段没有沉淀产生，则滴加的氢氧化钡与酸反应，且不可能是硫酸，因为硫酸钡不溶于酸，所以该溶液一定含有盐酸，一定没有硫酸，a-b段有沉淀生成，则溶液中一定有氯化铜，氢氧化钡与氯化铜反应生成氢氧化铜沉淀，无法证明是否有硝酸钠，A不正确；B、通过以上分析，反应过程生成的沉淀一定有氢氧化铜，不可能有硫酸钡，B不正确；C、通过以上分析，该溶液一定含有盐酸、氯化铜，一定没有硫酸，可能含有硝酸钠，C正确；D、到达 b 点时产生的沉淀质量为9.8g，设与氯化铜反应的氢氧化钡溶液中溶质的质量为X。
2222Ba(OH)+CuCl=BaCl+Cu(OH)17198X9.8g171X =989.8gX=17.1g与氯化铜反应的氢氧化钡溶液中溶质的质量为17.1g，但还有与盐酸反应的氢氧化钡，所以到达 b 点时所消耗氢氧化钡溶液中溶质的质量必然大于17.1g，D不正确。
故选C。
5．将等质量的铁粉和铝粉分别放入相同溶质质量分数且足量的稀盐酸中充分反应，产生氢气的质量与时间的关系如图所示。
下列说法正确的是A．X表示铁B．X与稀盐酸反应的实验现象是溶液由无色变为浅绿色C．反应消耗的稀盐酸的质量相等D．金属活动性顺序：X> Y【答案】D【分析】等质量的铁粉和铝粉分别放入相同溶质质量分数且足量的稀盐酸中充分反应，铝产生的氢气质量大，X表示的是金属铝，Y是铁。
【详解】A、X表示的是金属铝，故A错误；B、铝与稀盐酸反应时溶液颜色无明显变化，故B错误；C、反应生成氢气的质量不相等，则消耗的稀盐酸的质量不相等，故C错误；D、由图中可知X完全反应所用时间短，X反应速率较大，则金属活动性顺序是X> Y，故D 正确。
故选D。
6．如图所示的四个图象，能正确反映对应变化关系的是（）A．镁在氧气中燃烧B．等质量的镁、铝分別与质量分数相等且足量的稀硫酸反应C．向二氧化锰中加入过氧化氢溶液D．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液【答案】C【解析】【分析】【详解】A、镁在氧气中燃烧生成氧化镁，镁和氧气不可能同时过量，选项错误；B、镁比铝活泼，所以等质量的镁、铝与足量酸反应，镁反应需要时间短，但等质量的镁、铝和稀硫酸反应后铝生成的氢气多，选项错误；C、二氧化锰能加快过氧化氢生成氧气的速率，则向二氧化锰中加入过氧化氢溶液，随着过氧化氢的加入，不断产生氧气，氧气的质量逐渐增加，选项正确；D、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，硫酸铜和铁立即反应生成硫酸亚铁和铜，固体质量增大，直至铁粉完全反应后固体的质量不再增加，即图像应从零点开始，选项错误，故选C。
7．下列图像与对应叙述相符合的是A．向一定量的锌粒中加入稀盐酸B．向 pH=3 的溶液中加水C．一定量的镁条在密闭容器里与氧气反应D．向含少量盐酸的氯化钙溶液中加入碳酸钾溶液【答案】D【解析】【分析】【详解】A、向一定量的锌粒中加入稀盐酸生成的氢气的量不能一直增加，选项A错误；B、向 pH=3的溶液中加水，最终溶液的pH不可能大于7，选项B错误；C、一定量的镁条在密闭容器里与氧气反应，固体的质量增加，选项C错误；D、向含少量盐酸的氯化钙溶液中加入碳酸钾溶液，碳酸钾先和稀盐酸反应，没有沉淀生成，反应一段时间后，稀盐酸反应完，碳酸钾和氯化钙反应，有沉淀生成，当氯化钙反应完后，沉淀的质量不再增加，选项D正确。
故选D。
8．下列图像与对应叙述正确的是A．一定量的稀硫酸中加入锌粒B．向pH=1的溶液中加水C．加热KClO3和MnO2的混合物制O2D．一定量的CuSO4溶液中加NaOH溶液【答案】D【解析】【分析】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答。
【详解】A、一定量的稀硫酸中加入锌粒，产生的氢气质量应不断增大，直至反应结束后不变，错误；B、向pH=1的溶液中加水，随着水量的增加，溶液的溶质质量分数就越小，酸性就越弱，PH就不断增大，但不会大于7，错误；C、加热KClO3和MnO2的混合物制O2，由于二氧化锰是催化剂，质量不变，故反应后剩余的固体质量不可能变为0，错误；D、一定量的CuSO4溶液中加NaOH溶液，发生反应：CuSO4+2NaOH==Cu(OH)2↓+Na2SO4，故生成的沉淀质量随着NaOH溶液的加入而不断增大，直至反应结束后不变，正确，故选D9．常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，则下列选项于图像不相符的是（）选项甲物质乙物质Y轴的意义A稀盐酸和硫酸钠氢氧化钡生成沉淀的质量B水硝酸钾溶质的质量分数C二氧化锰过氧化氢溶液氧气的质量D铝稀硫酸溶液中铝元素的质量A．A B．B C．C D．D【答案】C【解析】【分析】常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，曲线从0点出发，逐渐增大，增大到一定程度时不再增大。
【详解】A 、向稀盐酸和硫酸钠混合液加氢氧化钡溶液，硫酸钠与氢氧化钡反应生成硫酸钡沉淀，且该沉淀不溶于盐酸，所以反应开始时就有沉淀产生，当硫酸钠反应完时，沉淀的量不再增加，与曲线相符，不符合题意；B 、往水中溶解硝酸钾，溶质质量分数从0不断增大，当溶液达到饱和时，溶质质量分数不再增大，与曲线相符，不符合题意；C 、向二氧化锰中滴加过氧化氢溶液，反应开始时就产生氧气，且氧气不断增加，因为二氧化锰在该反应中作催化剂，反应中质量和化学性质不变，因此，过氧化氢不断滴加，氧气就不断增大，氧气没有最大量，与曲线不相符，符合题意；D 、向铝中滴加稀硫酸，铝与硫酸反应生成硫酸铝，溶液中的铝元素的质量不断增加，当铝完全反应后，溶液中铝元素的质量不再增加，与曲线相符，不符合题意。
故选C 。
【点睛】判断反应生成物与曲线的关系时，重点找出生成物的起点和终点是否与曲线相符。
10．将等质量且形状大小相同的甲、乙两种金属分别加入到等质量且溶质质量分数相同的稀盐酸中，产生氢气的质量随反应时间的变化关系如图所示。
下列说法不正确的是A ．甲的金属活动性比乙强B ．甲可能是镁，乙可能是铝C ．反应结束时，甲一定无剩余，乙可能有剩余D ．甲的相对原子质量一定小于乙【答案】D【解析】【详解】A 、从图象中不难看出，金属甲完全反应需要的时间短，说明金属甲的反应速率快，即金属甲的金属活动性强，金属甲比乙活泼，选项正确，不符合题意；B 、根据反应方程式，22Mg +2HCl=MgCl +H 242↑322Al+6HCl=2AlCl +3H 546↑，54：6=18：2，即等质量的金属，镁产生的气体比铝少，且镁比铝活泼，镁产生的气体速率比铝快，故甲、乙两种金属可能分别为镁、铝，选项正确，不符合题意；C 、乙产生的氢气更多，所以消耗的盐酸更多，而两实验盐酸的量相同，故与甲反应的盐酸一定剩余，甲已经完全反应，选项正确，不符合题意；D 、金属与酸反应产生的量与金属相对原子质量和金属的化合价有关，由于金属的化合价不确定，不能比较金属的相对原子质量，，选项错误，符合题意。
故选D 。
【点睛】对于活泼金属，活动性越强的金属与酸反应越剧烈，即反应放出氢气的速度越快；化合价相同的等质量金属完全反应放出氢气的质量与金属的相对原子质量成反比。
11．下列图像不能正确反映其对应变化关系的是A．用等质量、等浓度的过氧化氢溶液在有无催化剂条件下制氧气B．一定质量的单质硫在密闭容器中燃烧C．向等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉D．向一定质量的氯化铜和稀盐酸的混合溶液中逐滴加入氢氧化钠溶液【答案】A【解析】【详解】A、用等质量、等浓度的双氧水分别制取氧气，有无催化剂只是改变化学反应的速率，不影响生成氧气的量，所以最终生成氧气的质量应该相等，但是催化剂能加快过氧化氢的分解速率，故A错误；B、一定质量的硫在密闭容器中燃烧生成二氧化硫，反应前后物质的总质量不变，故选项图象能正确反映其对应变化关系；C、锌的活动性比铁强，反应速率快，反应时间短；由于稀硫酸的浓度和质量相同，最终产生相同质量的氢气，故选项图象能正确反映其对应变化关系；D、向氯化铜和盐酸的混合溶液中加入氢氧化钠溶液时，先与盐酸反应，开始时不会生成沉淀，盐酸消耗完再与氯化铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象能正确反映其对应变化关系；故选：A。
初三化学图像题 金属及酸碱盐反应常见题型及答题技巧及练习题(含答案)
初三化学图像题金属及酸碱盐反应常见题型及答题技巧及练习题(含答案)一、化学图像题金属及酸碱盐反应的图像1．下列图象能正确反映其对应关系的是（）A．向等质量的Zn和Fe中分别加入过量的稀硫酸B．向含有少量H2SO4的CuSO4溶液中逐滴加入NaOH溶液C．向接近饱和的NaNO3溶液中不断加入NaNO3晶体．D．向一定量的BaCl2溶液中逐滴加入稀硫酸．【答案】A【解析】【详解】A、等分别向等质量的锌和铁中滴入溶质质量分数相同的稀硫酸，当硫酸少量时，生成的气体由硫酸的量决定，所以开始二者放出气体一直相等，但由于硫酸过量，等质量的铁放出的气体大于锌放出的气体，现象与图像所示一致，故A正确；B、氢氧化钠与硫酸、硫酸铜均发生反应，但氢氧化钠与硫酸先反应，氢氧化钠与硫酸铜后反应，开始反应无现象，当第一个反应结束后才发生第二个反应，现象为产生沉淀，现象与图像所示不一致，故B错误；C、某温度下，向一定量接近饱和的硝酸钠溶液中不断加入硝酸钠晶体，很快就会达到饱和，不再溶解硝酸钠晶体，图像应为开始增加，饱和后溶液的质量不再增加，现象与图像所示不一致，故C错误；D、氯化钡与硫酸反应生成硫酸钡沉淀，当氯化钡反应完时，沉淀的量不再增加，现象与图像所示不一致，故D错误。
故选A。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
2．下列图像能正确反映对应变化关系的是A．在一定量的硝酸银和硝酸铜的混合溶液中加入铁粉至过量B．一氧化碳还原氧化铁C．质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应D．向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉【答案】D【解析】【详解】A．由于铁和硝酸铜反应生成铜和硝酸亚铁，随着铁的加入直至过量，硝酸铜的质量分数将变成0，故A错误；B．一氧化碳和氧化铁反应生成铁和二氧化碳，随着一氧化碳的通入，固体的质量逐渐减少直至氧化铁反应完全，固体的质量将保持不变，故B错误；C．质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应生成的二氧化碳质量相同，故C错误；D．向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉，刚开始金属不足，相同质量的锌和铁，铁生成的氢气质量较多；金属与酸反应时氢气来源于酸中的氢元素，因为酸的量相同，最终生成的氢气应该相等，故D正确。
九年级化学图像题 金属及酸碱盐反应试题(有答案和解析)
D、硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀，一开始就会出现沉淀。而图象显示是过一段时间才出现沉淀。D错误。
常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，曲线从0点出发，逐渐增大，增大到一定程度时不再增大。
【详解】
A、向稀盐酸和硫酸钠混合液加氢氧化钡溶液，硫酸钠与氢氧化钡反应生成硫酸钡沉淀，且该沉淀不溶于盐酸，所以反应开始时就有沉淀产生，当硫酸钠反应完时，沉淀的量不再增加，与曲线相符，不符合题意；
A． 加水稀释氯化钠溶液
B． 在饱和KNO3溶液中加入KNO3固体
C． 向稀盐酸和氯化铜的混合溶液中加入氢氧化钠溶液
D． 硝酸铵溶于水时溶液的温度变化
【答案】C
C、铜和硝酸银反应生成硝酸铜和银。反应方程式为：Cu+2AgNO3=Cu(NO3)2+2Ag。根据方程式可知，每消耗340份质量的硝酸银，就会生成188份质量的银，溶质的质量逐渐减少，溶液的质量也会逐渐减少。C正确；
D、氢氧化钠溶液加入水，溶液的碱性逐渐减弱，无限的趋近于7。D正确。
故选B。
11．下列图像能正确反映对应变化关系的是
D． 向一定浓度的NaOH溶液中加水稀释
【答案】B
【解析】
【分析】
【详解】
A、向一定质量的硫酸铜和稀硫酸的混合溶液中，逐滴加入氢氧化钠溶液。氢氧化钠先和稀硫酸反应生成硫酸钠和水，然后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠。A正确；
最新初三化学图像题 金属及酸碱盐反应题20套(带答案)
2．下列图像与对应选项关系不合理的是
A． 电解水时生成氢气和氧气的体积关系
B． 向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液
C． 将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫酸中
D． 向盛有一定质量稀盐酸的烧杯中不断加水稀释
【答案】C
【解析】
【详解】
A、电解水时生成氢气和氧气，2H2O 2H2↑＋O2↑，氢气和氧气的体积比为2:1；故选项正确，但不符合题意；
C．等质量的Zn和Mg分别与等体积等质量分数的稀硫酸（足量）反应
D．等质量CaCO3分别与等体积等质量分数的稀盐酸（足量）反应
【答案】A
【解析】
【详解】
A、二氧化锰做催化剂能够加快过氧化氢分解生成氧气的速率，所以向盛有少量二氧化锰的烧杯中不断地加入过氧化氢溶液，生成氧气的质量会越来越多，选项错误；
B、20℃时，向一定量的硝酸钾不饱和溶液中加入硝酸钾固体，随着硝酸钾固体的溶解，溶质的质量分数增大直至形成饱和溶液后溶质质量分数不再增大，选项正确；
B、反应的稀盐酸质量相等时，生成氢气质量相等，每73份质量的氯化氢消耗65份质量的锌，放出2份质量的氢气；每73份质量的氯化氢消耗56份质量的铁，放出2份质量的氢气，消耗的锌质量大于铁，因此锌和稀盐酸完全反应后形成的溶液质量大于铁，故B正确；
C、加热氯酸钾制氧气，有催化剂时反应速率快一些，反应需要时间短，因此b代表未使用催化剂，a代表使用了催化剂，故C错误；
6．下列四个图象不能正确反映对应变化关系的是
A． 向一定量的氧化铜粉末中逐滴加入稀硫酸至过量
B． 向等质量的镁粉和铁粉中分别加入同浓度的稀盐酸至过量
C． 向盛有一定质量NaOH和Na2CO3混合溶液的烧杯中滴加稀盐酸至过量
中考化学 金属及酸碱盐反应的图像综合试题及详细答案

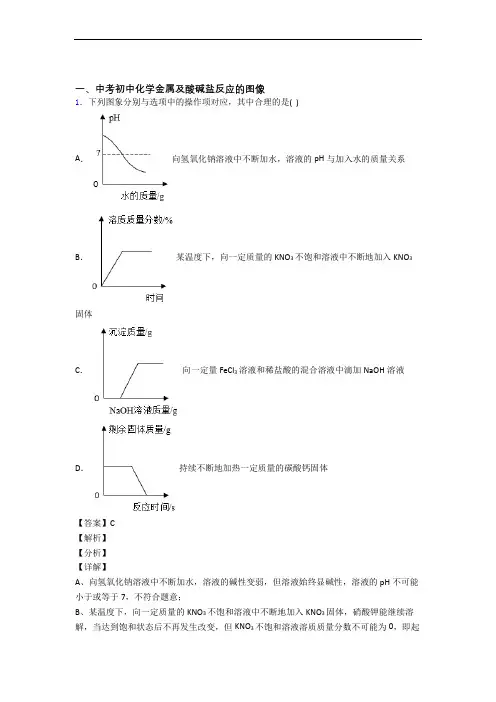

一、中考初中化学金属及酸碱盐反应的图像1．下列图象分别与选项中的操作项对应，其中合理的是( )A．向氢氧化钠溶液中不断加水，溶液的pH与加入水的质量关系B．某温度下，向一定质量的KNO3不饱和溶液中不断地加入KNO3固体C．向一定量FeCl3溶液和稀盐酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸钙固体【答案】C【解析】【分析】【详解】A、向氢氧化钠溶液中不断加水，溶液的碱性变弱，但溶液始终显碱性，溶液的pH不可能小于或等于7，不符合题意；B、某温度下，向一定质量的KNO3不饱和溶液中不断地加入KNO3固体，硝酸钾能继续溶解，当达到饱和状态后不再发生改变，但KNO3不饱和溶液溶质质量分数不可能为0，即起始值不为0，不符合题意；C、向一定量FeCl3溶液和稀盐酸的混合溶液中滴加NaOH溶液，NaOH先与盐酸反应，开始时不会生成沉淀，盐酸消耗完再与氯化铁反应会生成氢氧化铁沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，符合题意；D、碳酸钙在高温下分解生成氧化钙和二氧化碳，加热到一定温度才能分解，随着反应的进行，剩余固体的质量逐渐减少，但不可能减少至0，不符合题意。
故选C。
2．只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，再加足量的稀盐酸，过程如图所示。
下列判断合理的是①M中一定不含有碳酸钠②图中ab间（不含a、b两点）滴入酚酞溶液变红色③bc段表示沉淀部分消失，无气泡产生④c点后溶液中的溶质不少于两种A．①②③④B．③④C．①②D．①②③【答案】A【解析】【分析】【详解】只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，硫酸能与足量的氢氧化钡溶液反应生成不溶于酸的硫酸钡沉淀和水，沉淀的质量逐渐增加，至完全反应不再发生改变，故oa段沉淀质量增加；ab段沉淀质量不变；bc段质量减少，是因为生成的沉淀中，一部分沉淀能与稀盐酸反应。
①M中一定不含有碳酸钠，因为碳酸钠能与硫酸反应，不能共存，故说法正确。
中考化学初中化学图像题 金属及酸碱盐反应答题技巧及练习题(含答案)
中考化学初中化学图像题金属及酸碱盐反应答题技巧及练习题(含答案)一、化学图像题金属及酸碱盐反应的图像1．下列图像不能正确反映对应变化关系的是A．一氧化碳和过量的氧气在密闭容器中完全反应B．等质量的Zn和Mg分别与足量相同浓度的稀硫酸反应C．等质量CaCO3分别与足量相同浓度的稀盐酸反应D．在密闭容器中镁条与充足氧气反应时，固体的质量随时间变化【答案】D【解析】【详解】A、一氧化碳和过量的氧气在密闭容器中完全反应产生二氧化碳，分子总数逐渐减小，待反应完全后，分子总数不变，也不为零；故选项正确，但不符合题意；B、等质量的Zn和Mg分别与足量相同浓度的稀硫酸反应，镁产生的氢气多，镁的金属活动性大于锌，镁产生的氢气快；故选项正确，但不符合题意；C、等质量CaCO3分别与足量相同浓度的稀盐酸反应产生的二氧化碳质量相等，粉末状碳酸钙产生的气体快；故选项正确，但不符合题意；D、在密闭容器中镁条与充足氧气反应时，产生固体氧化镁，则固体的质量逐渐增大，待反应结束后，固体质量不变；故选项错误，但符合题意；2．下列图像分别与选项中的操作相对应，其中合理的是A．分别向相等质量的锌、铁中加入等质量分数的盐酸B．高温煅烧一定质量的石灰石C．向室温下的饱和石灰水中加入生石灰D．向硝酸钡和氢氧化钾的混合溶液中滴加稀硫酸【答案】A【解析】【分析】【详解】A、每56份质量的铁会生成2份质量的氢气，每65份质量的锌会生成2份质量的氢气。
所以分别向相等质量的锌、铁中加入等质量分数的盐酸，铁生成的氢气多。
A正确；B、石灰石的主要成分是碳酸钙，碳酸钙高温分解生成氧化钙和二氧化碳。
完全反应后固体的质量不可能为0，故图象不能正确反映其对应操作中各量的变化关系。
B错误；C、氧化钙溶于水会放热导致溶液温度升高，氢氧化钙溶解度下降，溶液中的溶质变少。
过一会儿后溶液温度恢复到室温，其溶解度会恢复到原来的量。
但由于氧化钙溶于水时消耗了水，所以溶液中的能溶解的溶质一定比原来要少，加入生石灰量较多，溶质可能为零。
中考化学金属及酸碱盐反应的图像综合经典题含详细答案

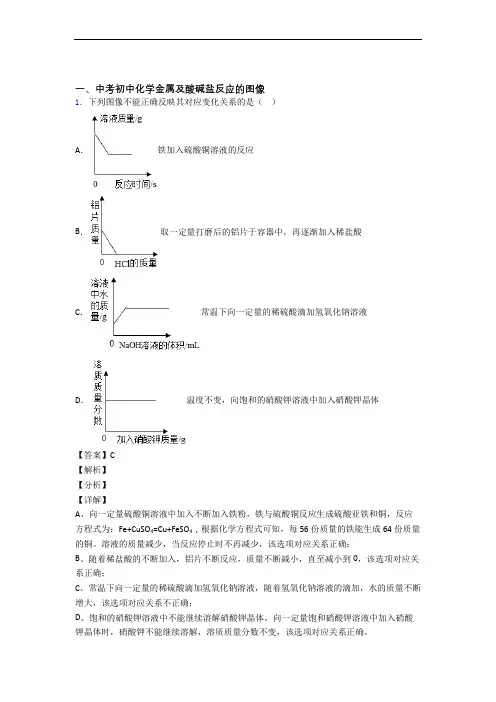

一、中考初中化学金属及酸碱盐反应的图像1．下列图像不能正确反映其对应变化关系的是（）A．铁加入硫酸铜溶液的反应B．取一定量打磨后的铝片于容器中，再逐渐加入稀盐酸C．常温下向一定量的稀硫酸滴加氢氧化钠溶液D．温度不变，向饱和的硝酸钾溶液中加入硝酸钾晶体【答案】C【解析】【分析】【详解】A、向一定量硫酸铜溶液中加入不断加入铁粉，铁与硫酸铜反应生成硫酸亚铁和铜，反应方程式为：Fe+CuSO4=Cu+FeSO4，根据化学方程式可知，每56份质量的铁能生成64份质量的铜。
溶液的质量减少，当反应停止时不再减少，该选项对应关系正确；B、随着稀盐酸的不断加入，铝片不断反应，质量不断减小，直至减小到0，该选项对应关系正确；C、常温下向一定量的稀硫酸滴加氢氧化钠溶液，随着氢氧化钠溶液的滴加，水的质量不断增大，该选项对应关系不正确；D、饱和的硝酸钾溶液中不能继续溶解硝酸钾晶体，向一定量饱和硝酸钾溶液中加入硝酸钾晶体时，硝酸钾不能继续溶解，溶质质量分数不变，该选项对应关系正确。
故选C。
2．向含有CaCl2和HCl的混合溶液中逐滴加入Na2CO3溶液，x轴表示滴入的Na2CO3溶液的质量，y轴表示生成气体或沉淀的质量。
其中表示溶液中只有一种溶质的点是（）A．a点B．b点C．c点D．o点【答案】B【解析】【分析】【详解】向含有CaCl2和HCl的混合溶液中逐滴加入Na2CO3溶液，加入的碳酸钠先与盐酸反应生成氯化钠、水和二氧化碳，等盐酸完全消耗，才开始与氯化钙反应生成碳酸钙沉淀和氯化钠，沉淀到达最高点说明已经反应结束。
A、a点表示碳酸钠与盐酸恰好完全反应生成氯化钠、水和二氧化碳，此时溶液中的溶质有氯化钠和氯化钙两种，不符合题意；B、b点表示碳酸钠与氯化钙反应生成碳酸钙沉淀和氯化钠，此时溶液中的溶质有氯化钠一种，符合题意；C、c点表示碳酸钠溶液过量，此时溶液中的溶质有氯化钠和碳酸钠，不符合题意；D、o点时，没有加入碳酸钠溶液，此时溶液中的溶质有CaCl2和HCl，不符合题意。
中考化学图像题 金属及酸碱盐反应题20套(带答案)
中考化学图像题 金属及酸碱盐反应题20套(带答案)一、化学图像题 金属及酸碱盐反应的图像1．下列图像能正确反映所对应叙述关系的是A ．一定量的木炭还原氧化铜，剩余固体质量与反应时间的关系B ．t ℃时，向饱和硝酸钾溶液中加入硝酸钾晶体，溶质质量分数与加入硝酸钾质量的关系C ．将锌粒加入到一定量的稀硫酸中，溶液的质量与反应时间的关系D ．向硫酸和硫酸铜混合溶液中加入氢氧化钠溶液，沉淀质量与加入量的关系【答案】D【解析】【分析】【详解】A 、木炭还原氧化铜生成铜和二氧化碳，方程式为：2ΔC+2CuO 2Cu+CO 。
从方程式可知，生成物中含有铜单质，固体的质量一定不为0。
A 错误；B 、一定温度下，饱和的硝酸钾溶液不能继续在溶解硝酸钾了。
所以加入的硝酸钾无法继续溶解，溶质质量分数不变。
B 错误；C 、将锌和稀硫酸混合后，锌和稀硫酸反应生成硫酸锌和氢气，方程式为：2442Zn+H SO ZnSO +H =。
由此可知，锌和稀硫酸一接触就会反应生成硫酸锌和氢气，溶液的质量逐渐增加，待硫酸消耗尽后，加入的锌粒不会反应，也不会形成溶液，则此时溶液的质量不变。
C 错误；D 、硫酸能与氢氧化钠反应生成硫酸钠和水，硫酸铜能与氢氧化钠反应生成氢氧化铜和硫酸钠。
生成的氢氧化铜可以与硫酸反应生成硫酸铜和水，所以有硫酸存在时，硫酸铜不能直接与氢氧化钠反应生成氢氧化铜沉淀，等硫酸被消耗尽此能生成沉淀。
D 正确。
故选D 。
2．向一定量硝酸银和硝酸亚铁的混合溶液中加入锌粉，充分反应后所得溶液的质量与加入锌粉的质量关系如图。
下列说法正确的是A ．a 点所得固体为银和铁B ．b 点所得溶液中的溶质为硝酸银、硝酸亚铁和硝酸锌C ．c 点所得固体为银、铁和锌D ．d 点所得溶液中的溶质为硝酸锌【答案】D【解析】【分析】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答，根据金属的活动性，向一定量硝酸银和硝酸亚铁的混合溶液中加入锌粉，先后发生以下2个反应：2AgNO 3+Zn=Zn(NO 3)2+2Ag ，Fe(NO 3)2+ Zn=Zn(NO 3)2+ Fe 。
九年级化学图像题 金属及酸碱盐反应解题技巧及经典题型及练习题(含答案)及解析
九年级化学图像题金属及酸碱盐反应解题技巧及经典题型及练习题(含答案)及解析一、化学图像题金属及酸碱盐反应的图像1．下列实验中相关量的关系不能用如图表示的是（）A．加热氯酸钾和二氧化锰的混合物，产生的氧气与时间的关系B．硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液至过量，生成的沉淀与加入氢氧化钠溶液的质量关系C．氢氧化钠和碳酸钠的混合溶液中滴加盐酸，产生气体与所加盐酸的关系D．硫酸和盐酸的混合溶液中滴加氯化钡溶液，生成的沉淀与加入氯化钡的质量关系【答案】D【解析】【分析】【详解】A、加热氯酸钾和二氧化锰的混合物时，加热一段时间后氯酸钾才能够分解生成氯化钾和氧气，该选项对应关系正确；B、硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液至过量时，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，因此一段时间后才能够产生沉淀，该选项对应关系正确；C、氢氧化钠和碳酸钠的混合溶液中滴加盐酸时，盐酸先和氢氧化钠反应生成氯化钠和水，后和碳酸钠反应生成氯化钠、水和二氧化碳，因此加入盐酸一段时间后才能够产生气泡，该选项对应关系正确；D、氯化钡能和硫酸反应生成硫酸钡沉淀和盐酸，硫酸和盐酸的混合溶液中滴加氯化钡溶液时，立即产生沉淀，该选项对应关系不正确；故选：D。
2．下列图像与所述实验相符的是A．向一定量的稀盐酸和CaCl2的混合溶液中加入Na2CO3溶液B．向一定量的BaCl2和NaOH的混合溶液中加入稀硫酸C．向一定量的稀盐酸中加入水D．向一定量的AgNO3溶液中加入金属锌【答案】A【解析】【详解】A、根据优先反应原则,碳酸钠和稀盐酸先发生反应，在此过程中无沉淀产生,当稀盐酸反应完,碳酸钠再和氯化钙反应生成碳酸钙沉淀,故选项正确;B、氢氧化钠和稀硫酸的反应不影响硫酸根离子和钡离子的反应,因此反应刚开始时就有硫酸钡沉淀生成；故选项错误;C、向稀盐酸中加水,pH逐渐增大,但溶液始终显酸性,pH不会大于或等于7,故选项错误;D、锌和硝酸银反应生成硝酸锌和银,生成硝酸锌的质量小于反应消耗硝酸银的质量,故溶液的质量逐渐减小，反应结束后，溶液的质量保持不变；故选项错误；故选：A。
(化学)九年级化学图像题 金属及酸碱盐反应解题技巧及经典题型及练习题(含答案)
（化学）九年级化学图像题金属及酸碱盐反应解题技巧及经典题型及练习题(含答案)一、化学图像题金属及酸碱盐反应的图像1．下列四个图像反映了对应实验过程中相关量的变化，其中不正确的是（）A．将等质量、形态不同的大理石分别与足量质量分数相同的稀盐酸反应B．一定压强下，氧气的溶解度受温度影响的变化曲线C．等质量的镁粉和铁粉与足量同浓度的稀盐酸反应D．硫酸溶液稀释过程中pH的变化曲线【答案】B【解析】【详解】A、等质量形状不同的大理石分别与足量相同的稀盐酸反应，粉末状的大理石反应的时间短，故正确；B、由于气体的溶解度随温度的升高而降低，所以该图象应该是一条下降的曲线，故错误；C、镁的金属活动性比铁强，故与稀盐酸反应时镁的反应速度要快一些（图象更陡一些），同质量的镁要比铁生成的氢气要多，故最终镁的曲线应该在铁的上面，故正确；D、由于硫酸稀释时酸性会不断减弱，故其pH会不断增大，但不管怎样稀释溶液也不会呈中性，即溶液的pH只能永远的接近7但不会达到7，故正确。
故选B。
2．不能正确对应变化关系的图像是（）A．A图中横坐标既可以表示加入铁粉的质量，也可以表示加入部分变质的苛性钠质量B．B图中纵坐标既可以表示溶质质量，又可表示溶液的导电性C．C图中横坐标既可以表示反应时间，也可以表示加入二氧化锰质量D．D图中纵坐标既可以表示溶剂质量，又可表示溶液质量【答案】A【解析】【详解】A、一定质量的稀盐酸中加入铁粉，铁与稀盐酸反应生成氯化亚铁和氢气，产生氢气的质量从0逐渐增加，稀盐酸完全反应，氢气质量不再增加，A图中横坐标可以表示加入铁粉的质量；苛性钠部分变质，氢氧化钠中含有碳酸钠，一定质量的稀盐酸中加入部分变质的苛性钠，氢氧化钠先与稀盐酸反应生成氯化钠和水，氢氧化钠完全反应后碳酸钠与稀盐酸反应生成氯化钠、二氧化碳和水，因此生成气体的质量先为0，一段时间后逐渐增加，完全反应后质量不再变化，A图中横坐标不能表示加入部分变质的苛性钠质量；A选项图像不能正确表示对应变化关系，符合题意；B、澄清石灰水中加入二氧化碳，氢氧化钙与二氧化碳反应生成碳酸钙沉淀和水，氢氧化钙完全反应后，氢氧化钙随着反应的进行逐渐减少至0，溶质质量逐渐减小至0，溶液中阴阳离子逐渐减少至0，溶液的导电性逐渐减弱至0，继续通入二氧化碳，碳酸钙、二氧化碳和水反应生成碳酸氢钙，碳酸氢钙易溶于水，溶质质量逐渐增加，溶液中阴阳离子逐渐增加，溶液的导电性逐渐增加，B图中纵坐标既可以表示溶质质量，又可表示溶液的导电性，B选项图像能正确表示对应变化关系，不符合题意；C、加热氯酸钾制取氧气，二氧化锰做催化剂，氯酸钾分解生成氯化钾和氧气，根据质量守恒定律，钾元素守恒，反应过程中固体中钾元素质量保持不变，二氧化锰作为催化剂，二氧化锰的质量变化，不影响钾元素质量，C图中横坐标既可以表示反应时间，也可以表示加入二氧化锰质量，C选项图像能正确表示对应变化关系，不符合题意；D、浓硫酸具有吸水性，敞口放置浓硫酸，随着放置时间的延长，浓硫酸逐渐变为稀硫酸，溶液中溶剂的质量逐渐增加，硫酸不挥发，溶质的质量不变，溶液的质量=溶质质量+溶剂质量，溶液的质量逐渐增加，稀硫酸不具有吸水性，一段时间后，溶剂的质量和溶液的质量都不再变化，另外浓硫酸不是100%的纯硫酸，溶剂质量和溶液质量的起始质量不为0，D图中纵坐标既可以表示溶剂质量，又可表示溶液质量，D选项图像能正确表示对应变化关系，不符合题意。
九年级化学图像题 金属及酸碱盐反应解题技巧及经典题型及练习题(含答案)含解析
九年级化学图像题金属及酸碱盐反应解题技巧及经典题型及练习题(含答案)含解析一、化学图像题金属及酸碱盐反应的图像1．下列图象能正确反应对应变化关系的是（）A．表示水通电分解产生的气体质量m与反应时间t的关系B．表示两份完全相同的双氧水在有无MnO2的情况下，产生O2的质量m 与反应时间t的关系C．表示等质量的Fe、Mg与足量稀盐酸的反应D．向稀盐酸中逐渐滴加NaOH溶液至过量【答案】D【解析】【分析】【详解】A、水通电时，产生氢气和氧气的体积比是2：1，不是质量比，不符合题意；B、在该反应中，加入的二氧化锰属于催化剂，只能改变反应速率，产生氧气的质量相等，不符合题意；Fe+2HCl=FeCl+H↑，镁与稀盐酸反应：C、铁与稀盐酸反应：22Mg+2HCl=MgCl+H↑，铁的相对分子质量大于镁，故等质量的Fe、Mg与足量稀盐22酸的反应，镁产生的氢气多，而且镁反应速率快，不符合题意；D、向稀盐酸中逐渐滴加NaOH溶液至过量，一开始，pH<7，氢氧化钠与稀盐酸反应生成氯化钠与水，随着反应的进行，pH逐渐增大，待氢氧化钠与稀盐酸恰好完全反应时，pH=7，氢氧化钠过量后，pH>7，符合题意。
故选D。
2．下列所示图像能正确反应实验或化学反应事实的是A．稀H2SO4滴入BaCl2溶液中B．往部分变质的NaOH溶液中滴加稀盐酸C．等质量的Mg、Zn、Fe与足量的等质量分数的稀盐酸反应D．等质量，等质量分数的过氧化氢溶液制取O2【答案】B【解析】【详解】A、稀H2SO4滴入BaCl2溶液中，产生白色的硫酸钡沉淀，且硫酸钡不溶于酸，沉淀不会减小，与曲线不相符，不符合题意；B、部分变质的NaOH溶液中含有碳酸钠，往其中滴加稀盐酸，盐酸先与氢氧化钠钠反应生成氯化钠和水，没有气泡产生，氢氧化钠反应完后，盐酸再与碳酸钠反应有二氧化碳气体生成，直至碳酸钠反应完，与曲线符合，符合题意；C、等质量的Mg、Zn、Fe与足量的等质量分数的稀盐酸反应，相对原子质量Mg<Fe<Zn，活泼性Mg>Zn>Fe，所以镁产生氢气最多，反应速率最快，锌反应速率居中，产生氢气最小，与曲线不相符，不符合题意；D、等质量，等质量分数的过氧化氢溶液制取O2，有二氧化锰反应速度快，没有二氧化锰速度慢，但产生的氧气质量相等，与曲线不符合，不符合题意。
