【配套K12】山东省临沂市2017年中考物理二轮专题复习 专题八 电路故障分析(无答案)
专题八 电路故障分析
◆ 重点梳理：
在对电路故障进行分析时，一般是通过对灯泡的亮暗，电流表、电压表示数的有无及其变化等现象进行分析推理。
一、电路故障主要表现
1．电路断路，即电路不通现象：①灯泡不亮；②电流表无示数；③电压表无示数(电压表所测部分两节点之外断路)；④电压表有示数(接近电源电压)(电压表所测部分两节点之间断路)。
2．电路短路：分两种情况：一是电源短路――→结果用电器不工作，电压表、电流表都无示数，有
可能烧坏电源；二是部分短路(也叫短接)――→结果电路仍通――→现象①灯泡仍亮(没有被短路)；②灯泡不
亮(被短路)；③电流表有示数(没有被短路)；④电压表有示数(所测部分没有短路)；⑤电压表无示数(所测部分短路)。
二、查找断路故障的方法
1．用导线(或电流表)并接法来查找故障位置。
当导线两端接在电路中某两点之间时，原来不能工作的用电器工作，说明导线并接两点之间的部分可能有断路。
注意：不能并接在电源两端。
2．用电压表并接在电路某两点时，电压表有示数，说明与电压表并接部分有可能断路。
电压表无示数，表明与电压表并联部分以外断路。
3．用小灯泡并接在电路某两点之间时，若小灯泡发光，表明与小灯泡并接的电路部分断路。
三、家庭电路故障
1.如图所示电路：①若发生短路，则用电器不工作，保险丝熔断。
②若进户火线断路，则a 、b 、c 、d 点均不能使试电笔氖管发光；若进户
零线断路，则a 、b 、c 、d 点均能使试电笔氖管发光。
◆ 典例：
例1、（2016内江）在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下：
故障现象
可能原因 检修方法 灯泡不亮
灯泡的灯丝断了 换新灯泡
灯头内的电线断了 连接好 灯头、开关等处的接线松动 检查加固
从电路的组成来看，上述故障现象的原因可以概括成（ ）
A ．开路
B ．短路
C ．通路
D ．开路或短路
例2．(2016·上海)在如图所示的电路中，电源电压保持不变，闭合开关
S ，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅
有一个出现了故障．
(1)电路中的故障可能是 ；
(2)接着移动变阻器R2的滑片P ，只观察到一个电表的示数发生了改变，则故障一定是 ．
例3.小勇晚上开灯时发现灯不亮，他用测电笔测试，如图所示，A 、B 、
C 三点都能使氖管发光，只有
D 点氖管不发光，则可以判断出故障是（ ）
A ．火线和零线短路
B ．灯泡断路
C ．灯泡短路
D ．导线CD 某处断开
归纳总结：
1、电流故障分析方法：(1)排除法；(2)推理法。
2、电路故障：主要判断断路和短路两种情况
跟踪训练：
1．(2016·遵义)如图所示为小明连接的电路，他检查导线连接无误
后，闭合开关S ，发现两灯均不发光，于是他用一根导线分别连接到
ab ，bc ，cd 和ac 两点，灯L1、L2均不发光，再用导线连接到bd 两
点时，灯L1发光，L2不发光，由此判定电路的故障是( )
A ．灯L1与开关S 均开路
B ．灯L2与开关S 均开路
C ．灯L1与开关S 均短路
D ．灯L2与开关S 均短路
电流表无示数 断路 电压表无示数 电压表示数为电源电压 短路
电压表无示数 电压表并联以外电路短路
电压表示数为电源电压
2．(2016·宜昌)如图所示电路，当开关闭合，两灯正常发光．使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是( )
A．灯L1被短接 B．灯L2被短接
C．灯L1断路 D．灯L2断路
3．(2016·烟台)某同学按照图所示的电路测定小灯泡的电功率，闭合
开关S后，他观察到小灯泡不发光，但电流表、电压表指针有偏转．以
下判断正确的是( )
A．灯泡被短路 B．灯泡的灯丝断了
C．灯泡与灯座接触不良 D．灯泡的实际功率比额定功率小得多
4．(2016·福州)如图所示，灯L1、L2完全相同，闭合开关S，只
有一盏灯亮，且只有一个电表有示数，其故障可能是( )
A．灯L1开路 B．灯L1短路
C．灯L2开路 D．灯L2短路
5（多选）某同学连接电路如图12所示，闭合开关S后，发现灯不亮，为检查电路故障，他用电压
表进行测量，结果是Uaf=3V， Uab=0V， Ubd=0V，Udf=3V，则此电路的故障可能是（）
A、开关接触不良
B、灯L断路
C、灯L短路
D、电阻R短路
E、电阻R断路
6．(2015·恩施)在如图所示的实验电路中，闭合开关，移
动滑动变阻器的滑片后，发现电流表、电压表均有示数，
小灯泡不亮．则故障原因是( )
A．L断路 B．L短路
C．R断路 D．R短路
7．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光；拔出电饭煲的
插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管
均能发光，则可以判断出电路的故障是( )
A．电热壶所在电路的B、D两点间断路
B．插座的接地线断路
C．电路的C、D两点间导线断路
D．电路的A、B两点间导线断路
8．如图所示，当开关S闭合时，两灯均发光，电流表A和A1比较，A
的示数较大．滑片P向左移动时，电流表A的示数 (填“变大”“不
变”或“变小”)．经过一段时间后有一盏灯熄灭，电流表A的示数变小，
且滑片P无论怎样滑动，电流表A的示数都不发生变化，由此判断，电路的故障是．
走近中考：
1、（2016临沂）在如图所示的电路中，闭合开关S后，两灯都
不亮，电压表有示数，电流表无示数，则该电路故障可能是
（）
A、电流表短路
B、灯泡L1开路
C、灯泡L2短路
D、灯泡L2开路
2（2016黄冈）．下列分析正确的是（）
A．摩擦过的塑料尺吸引碎纸屑说明它们带同种电荷
B．摩擦过的塑料尺吸引碎纸屑说明它们带异种电荷
C．用试电笔测试插座插孔时氖管发光说明该插孔接通了火线
D．空气开关跳闸说明电路短路了
3、（2016泉州）如图为小红就爱的一个带开关、指示灯和多个插座的接线板．接线板上的指示灯和插座之间是联；小红把接线板的插头插入家庭电路中的插座时，闭合接线板上的开关，出现“跳闸”现象，其原因可能是接线板中的电路发生了（选填“开路”或“短路”）．
4 (2016·镇江)如图所示，闭合开关后，无论如何移动滑片P，小灯泡始终不亮，已知导线及各处连接完好．为查找故障，开关闭合后，用电压表测得三次两接线柱间电压如表所示，则( )
A．只可能是小灯泡发生短路故障
B．只可能是小灯泡发生断路故障
C．还需测得H、G间电压，才能判定滑动变阻器是否发生断路故障
D．还需测得G、B间电压，才能判定滑动变阻器是否发生断路故障
5．(2015·滨州)如图所示电路中，闭合开关S，灯泡发光，电路正常．若
将电压表与电流表交换位置，电路可能出现的情况是( )
A．电流表、电压表被烧毁
B．电压表示数接近电源电压
C．灯泡正常发光
D．电流表有示数。
山东省临沂市2017中考物理试题含答案(含解析)-真题
秘密★启用前试卷类型：A2017年临沂市初中学业水平考试试题物理注意事项：1.本试卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，共10页，满分100分，考试时间90分钟，答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、准考证号、座号填写在试卷和答题卡规定的位置，考试结束后，将本试卷和答题卡一并交回。
2.答题注意事项见答题卡，答在本试卷上不得分。
第Ⅰ卷（选择题共40分）一、选择题（每题所列出的四个选项中，只有一项符号题目要求，每题2分，共40分）1.（2分）（2017•临沂）2017年1月18日，我国发射的世界首颗量子卫星“墨子号”正式交付用户单位使用，“墨子号”与地面控制系统交流靠的是A.次声波B.射线C.红外线D.电磁波1、D专题：信息的传递解析：次声波属于声，声的传播需要介质，不能再真空中传播；“墨子号”与地面控制系统交流靠的是电磁波中的微波。
2.（2分）（2017•临沂）下列四幅图片与其对应的说法，正确的是A.甲图摩托车的消音器是在传播过程中减弱噪声的B.乙图蝙蝠的导航系统在太空中依然可以发挥作用C.丙图正在发声的音叉把小球反复弹开，说明发声的音叉在振动D.丁图自制橡皮筋吉他的橡皮筋绷紧程度相同时，细的橡皮筋是低音弦2.C专题：声解析：摩托车的消音器是在声处减弱的，A错；蝙蝠的导航系统用的是超声波，超声波不能在太空中传播，所以蝙蝠的导航系统在太空中不能发挥作用，B错；正在发声的音叉把小球反复弹开，说明发声的音叉在振动，C正确；振动的发声体发出的音调往往不同，细的、短的、绷紧的物体振动的快，频率大，音调高，长的、粗的、松的物体振动的慢，频率小，音调低，D错误。
3.（2分）（2017•临沂）下列与光现象有关的说法中，正确的是（）A.海市蜃楼是光的反射现象B.影子是光沿直线传播形成的C.光污染是因为漫发射造成的D.照相机拍照时所成的像是虚像3.B专题：光现象；光的直线传播，光的发射；光的折射；凸透镜成像的规律解析：海市蜃楼是光的折射现象，A错；影子是光沿直线传播形成的，B对；光污染是因为发生镜面反射，光线太强造成的造成的，C错；照相机拍照时所成的像是倒立缩小的实像，能用光屏承接，D错。
物理复习专题电路故障
10．如图15所示的家庭照明电路，已知其中一只灯泡 的灯头接线处存在故障。电工师傅为查明故障，在保险丝 处接入一只“220 V 40 W”的灯泡L0。当只闭合开关S、 S1时，灯泡L0和L1都呈暗红色(比正常发光状态暗得多)；当 只闭合开关S、S2时，灯泡L0正常发光，L2不发光。由此可 以确定 ( D) A．L1灯头接线处断路 B．L1灯头接线处短路 C．L2灯头接线处断路 D．L2灯头接线处短路
灯L3、A表、V表 A表示数为0 L1断路→ 和电源串联 →I串很小→ V表示数约U源 灯不亮 RV很大
典例分析
灯L3、A表、V表 A表示数为0 L1断路→ 和电源串联 →I串很小→ V表示数约U源 灯不亮 RV很大 灯L3、A表、V表 A表示数为0 L1断路→ 和电源串联 →I串很小→ V表示数约U源 灯不亮 RV很大
→
[针对训练]
1．如图2所示电路，当开关S闭合后，L1、L2 均能发光，电流表、电压表均有示数。过一会儿， 灯都不发光，电流表、电压表的示数均为零，可能 发生的故障是A ( ) A．L1灯丝断了 B．L1短路 C．L2灯丝断了 D．L2短路
分析：电路断路，无电流，AV 两表列示数，灯不亮。
2．如图3所示，当开关S闭合时，两灯均发光，电流表A和 A1比较，________ 的示数较大。滑片P向左移动时，电流表 A 变大 选填“变大”“不变”或“变小”)。经 A的示数________( 过一段时间后有一盏灯熄灭，电流表A的示数变小，且滑片 P无论怎样滑动，电流表A的示数都不发生变化，由此判断 ，电路的故障是________________________________ 或滑动变阻器断路；或灯L1断路； ______________________________ 。 或灯L1和滑动变阻器同时断路

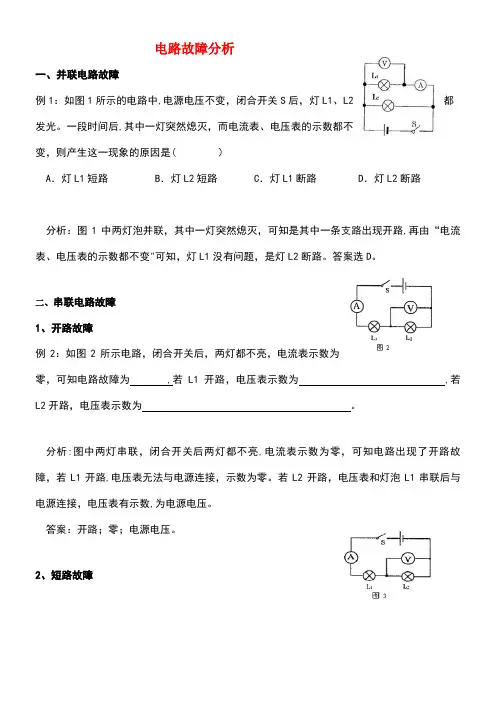

中考物理专题练习电路故障分析试题
