SYW95A-V3门禁管理系统进阶操作手册
门禁系统简易使用说明书
门禁系统简易使用说明书门禁系统简易使用说明书硬件操作方法通电后，门禁系统开始工作，开门：请按出门按钮，此时锁自动打开，关门：开门延迟过后，自动锁门刷卡开门：安装软件后，添加用户，添加卡片，分配开门权限，上传到门禁系统，刷卡即可开门，密码开门：打开扩展功能，开启（详情请看ASI门禁系统自带光盘，软件使用说明）。
软件的安装1.门禁软件可以安装在以下任一系统上：Windows XPMicrosoft Windows 20032.首先将光盘放入光驱，或者运行光盘的STEUP，系统将自动弹出安装界面,安装前建议您先查看常见问题和使用说明等内容，全部选择缺省选项,一路按”回车”即可快速安装完毕。
软件简易使用说明1.1登录和进入操作软件1.桌面的快捷方式。
进入2用户名：abc 密码：1233登录后显示主操作界面1.3设备参数设置添加/设置控制器参数单击基本设置\控制器进入单击添加，定义系统中的控制器。
产品的序列号可以在门禁系统主机上的标签上查到*****,请将所查到的5位数字填入.选择小型局域网，再单击【下一步】，进行详细设置。
设置完了以后，必须统一进行上传设置。
1.4 测试控制器通讯点击【基本操作】/【总控制台】选择所属控制器的门后，点击【检测】将显示该门所在控制器的基本信息，运行信息中如果有红色提示，表示控制器的设置和软件设置不一样，请进行上传设置来达到一致。
如大门图标显示为绿色，表示通讯正常。
如图标显示红色叉，表示通讯不上。
运行信息会提示“通讯不上”。
通讯不上，可能的原因是：控制器序列号错误或者网络问题1.5设置卡和员工资料(发卡)设置部门和班组名称单击基本设置\部门班组进入单击部门可添加部门名称。
想给该部门下再添加班组，1.6 自动添加注册卡功能（自动发卡）:点击用户，选择自动添加，选择刷卡输入，用户在读卡器上刷卡后，左边框中会自动显示卡号。
通过自动添加功能添加用户时，持卡人的姓名缺省以N+卡号的方式命名,可以通过修改来修改用户的姓名和其它信息(除卡号外)。
门禁控制器使用手册
目录目录1功能简述：21. 产品介绍21.1 门禁系统基本组成部分21.2 产品分类31.3 门禁软件特征31.4 特色功能31.5 丰富的输入输出控制功能31.6 多种控制模式41.7 优越的远程控制功能41.8 联动控制功能41.9 报警事件41.10 系统安全性51.11 电子地图51.12 适用场合52. 硬件参数53. 门禁控制器接线63.1 TCP/IP通讯方式门禁控制器接线示意图63.2 RS485通讯方式门禁控制器接线示意图73.3 接线示意图补充说明84. 门禁控制器联网示意图104.1 485通讯控制器联网示意图104.2 TCP/IP通讯控制器联网示意图115. 工程规图116. 布线要求127. 安装注意事项128. 门禁系统的使用138.1 安装设置流程图138.2 具体安装步骤及说明138.3 扩展部分设置169. 常见问题16附录一：16非接触式感应卡读卡器16附录二：封面3门禁与DVS联动拍照封面3前言欢迎您选用我公司门禁机，为了您正确、方便、快捷地使用本产品，同时更详细的了解本产品的功能，请您在使用本产品前认真阅读此说明书。
功能简述：●外观设计时尚优美，设备可与墙面设计装潢完美结合，更符合实际用户的需求。
●真正网络版门禁，整套系统只需安装一个数据库，管理端无须安装数据库。
按星期、按任意天数和按月排列的时段规律，彻底解决人员轮班，三班倒等问题。
●采用符合外来发展趋势的TCP/IP协议（局域网）接口和RS485接口。
●门禁控制系统具有脱机和联机两种使用功能，联网模式下可实现分权限、分部门管理、实时监控等。
●门禁控制器兼容性更强，具备与国际标准wiegand-格式的各种类型的读卡器配套使用，可满足不同客户的实际需求。
●门禁控制器允许接入wiegand格式读头1~4个，根据产品型号不同门可接外出按钮或读卡器。
●读卡类型：EM ，Mifare1、HID等市面主流的读卡类型。
门禁系统操作手册
欢迎阅读 I 第1章系统简介1.1系统功能简介安全管理在近些年的现代企业管理中越来越受到管理者的关注。
本系统实现门禁系统管理统一化、流程化， 并帮助客户实现运营安全。
✍ 系统特点．强大的数据处理能力，能管理30000个人员的门禁数据，能连接100台设备。
．形象而合理的操作流程融合了多年的门禁经验。
．自动化的用户名单管理，使得管理更科学、高效。
．建立在多级管理角色上的权限管理，能保证用户数据的保密性。
服务器硬件配置要求：主频2.0G 以上。
内存：1G 及以上。
硬盘：可用空间10G 及以上，推荐使用NTFS 的硬盘分区作为系统安装目录（NTFS 硬盘分区能提供更好的性能和更高的安全性）。
系统运行环境可支持的操作系统：WindowsXP/Windows2003/WindowsVista/Windows7可支持的数据库：MSSQLServer2005/MicrosoftAccess系统功能模块介绍本系统主要分为四大功能模块：人事：主要包括两部分，一是部门管理设置，即设置公司的主要架构；二是人员管理设置，为系统录入人员，分配部门，然后进行人员维护管理。
设备：设置连接设备的通信参数，通信参数正确才能够与设备正常通信，包括系统中的设置和设备中的设置。
通信成功后就能查看到已连接设备的信息并能对设备进行远程监控、上传、下载等操作。
✍备注：指静脉功能在系统的“设备”和“人员”界面显示。
门禁：基于C/S 框架的管理系统，能够实现普通门禁功能，通过计算机对网络门禁控制器进行管理，实现 对人员进出的统一管理。
门禁系统是对已经登记用户的开门时间及权限进行设置；即在某个时间段内，在某些门 上，允许某些用户可以验证开锁。
1系统：主要是分配系统用户并配置相应用户的角色；管理数据库，如备份、初始化、还原等；设置系统参数，管理系统操作日志等。
1.2系统使用基本流程下面介绍系统的使用流程。
第一步：添加设备；第二步：添加人员；备2第2章系统管理2.1登录系统（1）双击桌面ZKAccess3.5门禁管理系统图标，将弹出系统登录界面。
SYW95A-V3门禁管理系统进阶操作手册
21 控制群组为 On
22 控制群组为 Off
23 开门逾时
24 门区强行进入
25 反胁迫
侦测功能说明 读卡辨识 读卡辨识 读卡辨识 读卡辨识 读卡辨识 读卡辨识 读卡辨识 读卡辨识及按键输入侦测 读卡辨识 读卡辨识 按键输入侦测 数字输入点侦测 数字输入点侦测 数字输入点侦测 数字输入点侦测 数字输入点侦测 数字输入点侦测 控制群组之动作时区侦测 控制群组之动作时区侦测 数字输入点侦测 数字输入点侦测 按键输入侦测
SYW95A-V3 门禁管理系统 进阶操作手册
Version 2.0
© 2005 by SYRIS Technology Corp.
1
1.关于流程控制 (Flow Control).................................................................................................................3 1.1 控制器需侦测之事件对照表(Event) ............................................................................................4 1.2 控制器可响应之动作对照表(Action) ...........................................................................................5 1.3 设定流程控制 ................................................................................................................................6 1.4 系统预设流程控制对照表 (Default Flow Control) .....................................................................8
门禁考勤系统使用手册
门禁考勤系统使用手册衷心感谢您购买并使用哈尔滨新中新电子股份的产品。
请您在安装使用前认真阅读本说明书。
本公司向您做出如下严肃声明：1．本手册陈述的全部内容是有效的，请您认真遵照执行。
但在今后程序升级时可能会有所变动，我们将在系统软件中所附的说明书的电子文档中做出相应更换并以其为准，恕不另行通知。
2．本手册例子中使用的单位、部门、人名和数据均属虚构。
3．依据有关服务规约约定，本公司只对所发行的正版软件在合法注册后的使用爱护承担售后服务的义务。
4．关于本系统软件，您只可复制一个拷贝用于备份。
未经本公司明确的书面许可，您不能为任何目的、以任何手段复制或传播本系统软件或本手册的任何部分，也不能使用未经本公司发行的版本，否则将依据知识产权爱护法追究您单位及当事人的法律责任。
5．本公司不承担由于：✓未正确按照本操作手册说明的规程进行操作✓病毒感染✓由于操作系统安全漏洞造成的被黑客入侵和破坏✓其他厂家生产的硬件/软件平台的缺陷、故障✓使用了盗版的软件平台等缘故造成的各种直截了当的、间接的缺失和连带责任。
6．金龙卡一卡通系统软件V2.0产品登记号为：黑DGY-2004-0029。
本软件系门禁考勤治理软件软件模块。
本系统采纳的产品的注册商标声明：1．Synjones、金龙是哈尔滨新中新电子股份的注册商标。
2．Windows、Microsoft SQL Server是微软（Microsoft）公司的注册商标。
3．Pentium 是美国英特尔（Intel）公司的注册商标。
4．所有其他提及的公司及产品名称是其专有的商标或注册商标。
前言随着的现代信息技术的不断进展，校园，企事业单位对学生和职员的考勤治理也有了新的需求，各种用户普遍要求对下属职员和学生进行详细准确的考勤。
依照用户的具体需求，新中新公司组织一批技术精湛，体会丰富的开发人员，开发了《金龙卡门禁考勤综合治理系统（V2.0）》（以下简称门禁考勤系统）。
该系统包含人事考勤，教务考勤，门禁治理系统等三大功能，满足各种用户的需求。

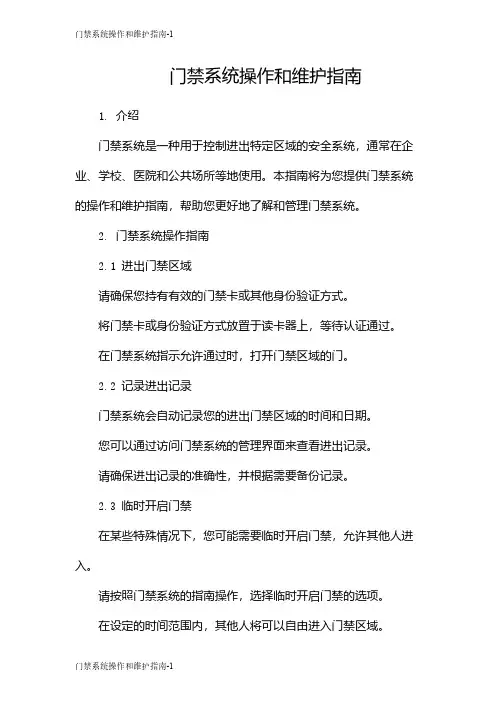

门禁系统操作和维护指南
门禁系统操作和维护指南1. 介绍门禁系统是一种用于控制进出特定区域的安全系统，通常在企业、学校、医院和公共场所等地使用。
本指南将为您提供门禁系统的操作和维护指南，帮助您更好地了解和管理门禁系统。
2. 门禁系统操作指南2.1 进出门禁区域请确保您持有有效的门禁卡或其他身份验证方式。
将门禁卡或身份验证方式放置于读卡器上，等待认证通过。
在门禁系统指示允许通过时，打开门禁区域的门。
2.2 记录进出记录门禁系统会自动记录您的进出门禁区域的时间和日期。
您可以通过访问门禁系统的管理界面来查看进出记录。
请确保进出记录的准确性，并根据需要备份记录。
2.3 临时开启门禁在某些特殊情况下，您可能需要临时开启门禁，允许其他人进入。
请按照门禁系统的指南操作，选择临时开启门禁的选项。
在设定的时间范围内，其他人将可以自由进入门禁区域。
2.4 紧急情况处理在紧急情况下，门禁系统可能需要被临时绕过，以便快速撤离人员。
门禁系统的管理人员应熟悉绕过门禁系统的紧急操作流程。
3. 门禁系统维护指南3.1 定期检查设备定期检查门禁系统的设备，确保其正常运行。
检查读卡器、门禁控制器、电池等硬件是否正常工作。
如果发现故障或异常现象，及时进行维修或更换设备。
3.2 更新门禁系统软件随着技术的不断发展，门禁系统的软件也需要不断更新。
定期检查门禁系统的软件版本，并根据需要进行更新。
在更新软件之前，请确保备份所有重要数据，以防止数据丢失。
3.3 安全保护措施门禁系统包含敏感的个人和机构信息，需要采取安全保护措施。
确保门禁系统的服务器和数据库受到安全防护。
限制对门禁系统的访问权限，只授权给需要的人员。
3.4 培训和技术支持提供门禁系统的培训和技术支持，以确保管理员和操作人员能够熟练操作系统。
培训包括门禁系统的基本操作、故障排除和紧急情况处理等。
在使用过程中，如遇到问题，请及时寻求技术支持。
4. 总结本文为您提供了门禁系统的操作和维护指南，帮助您更好地管理和维护门禁系统。
门 禁 一 体 机 操 作 手 册
● ““ 4 ”键，删除全部用户按“ 4 ”字键，MODE（橙）灯亮，POWER（红）灯、OPEN（绿）灯熄灭。
再按“4”字键，MODE（橙）灯和POWER（红）灯亮，所有用户数据删除成功，返回设置状态。
● ““ 5 ”键，修改开门时间a、按“5 ”字键，MODE（橙）灯亮，POWER（红）灯、OPEN（绿）灯熄灭。
b、输入3位开门时间数值(小于255)，蜂鸣器鸣叫一声，MODE（橙）灯和POWER（红）灯亮，开门时间设置成功，返回设置状态。
出厂设置为005，即0.5S例：123相当于12.3S；012相当于1.2S ；最大255相当于25.5S● ““ 6 ”键，修改用户密码a、按“6 ”字键，MODE（橙）灯亮，POWER（红）灯、OPEN（绿）灯熄灭。
b、输入用户号，蜂鸣器鸣叫一声，OPEN（绿）灯亮，输入新密码，蜂鸣器鸣叫一声，MODE（橙）灯和POWER（红）灯亮，OPEN（绿）灯熄灭，用户密码修改成功，返回设置状态。
● ““* ”键，退出编程模式任何时候都可按“* ”键退出编程模式。
蜂鸣器鸣叫一声，POWER（红）灯亮，MODE （橙）灯和OPEN（绿）灯熄灭，门禁控制器退出系统编程模式，返回正常工作模式。
说明：在加入用户的过程中如果蜂鸣器短鸣三声，表明用户号已被登录过。
四、门禁控制器使用方法门禁控制器编程完成后，进入正常工作状态，POWER（红）灯亮，MODE（橙）灯和OPEN（绿）灯熄灭。
使用方法如下：a、“刷卡”用户（登陆用户时设置）：将用户卡接近一下门禁控制器，蜂鸣器鸣叫一声，OPEN（绿）灯闪烁一下，开门成功；如果蜂鸣器短鸣三声，则表明该卡为非法，不能开门。
b、“密码”用户（登陆用户时设置）：连续输入六位用户密码，蜂鸣器鸣叫一声，OPEN（绿）灯闪烁一下，开门成功；如果蜂鸣器短鸣三声，则表明该密码为非法，不能开门。
C、“卡+ 密码”用户（登陆用户时设置）：要求先刷卡以后先刷卡以后先刷卡以后（刷卡有效，蜂鸣器鸣叫一声，OPEN灯闪动，提示用户输入密码；刷卡无效，蜂鸣器鸣叫三声，退出等待重新刷卡），再输入与之相应的密码再输入与之相应的密码（密码有效，鸣叫一声，门开；密码无效，退出等待重新操作密码）。
SYWEB门禁管理系统简单使用说明20160607
SYWEB软件简易使用说明书2016/06/07SYWEB软件大致按照以下流程操作:1、如何启用后台服务？打开后台服务软件：SYWEB_SYDServer，默认登录密码：admin，登录完毕，点击下图第二○2步为当前软件狗状态信息，如若此处为空，请检查软件狗是否已经插上，如已插上，请检查软件狗驱动是否处于正常状态（查看方法：我的电脑-右键-管理-设备管理器-端口（COM和LPT）），检查完毕，将当前窗口最小化。
2、如何通过浏览器访问软件？打开浏览器，如在本地进行访问，SYWEB管理软件主界面，界面显示如下图（如果当前是在网内远程访问SYWEB服务器主机，请在地址栏输入SYWEB 服务器主机IP地址，为方便后续访问，可将访问地址存为书签并改名便于识别）：浏览器建议使用：谷歌浏览器Chrome、火狐浏览器FireFox 8.0、IE浏览器Internet Explorer 8.0(含)以上屏幕分辨率建议：1280*1024(含) 以上为最佳用户体验3、设置部门、职称、职位等信息点开选项卡，点击信息填写完毕后点击即可一般情况，建立部门资料即可，可根据实际需求分别建立职称、职别等相关信息。
4、如何添加控制器？SYWEB软件几乎同时支持玺瑞全系列控制器，请根据实际控制器型号进行选择、添加，控制器分为两大类：分别为单门一体机SY12X系列和多门控制器SY200\210\230\260\270\330\630、SYKD86N-H5、SYUR03N-U5系列，参照下图○1图○1如下图○2以“SY330NT4-PV5”为示例，点开选项卡，点击依实际设备参数填写联机参数-选择控制器所属部门，最后点击即可：图○2控制器型号：可选择SY200\210\230\260\270\330\630、SYKD86N-H5、SYUR03N-U5控制器名称：根据自己的喜好命名（可根据控制器型号，或者安装的位置命名，方便后续管理）启用控制器：默认选择“是”，启用即可装置ID：出厂默认为1，如有多台控制器，必须将控制器修改成不一样的ID号，ID号一样会冲突。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Version 2.0
© 2005 by SYRIS Technology Corp.
1
1.关于流程控制 (Flow Control).................................................................................................................3 1.1 控制器需侦测之事件对照表(Event) ............................................................................................4 1.2 控制器可响应之动作对照表(Action) ...........................................................................................5 1.3 设定流程控制 ................................................................................................................................6 1.4 系统预设流程控制对照表 (Default Flow Control) .....................................................................8
2.规划流程控制 ............................................................................................................................................9 2.1 感应到卡片 (Card Sense)............................................................................................................10 2.2 进入检查确认 (In Check OK) ....................................................................................................12 2.3 外出检查确认 (Out Check OK)..................................................................................................14 2.4 无效卡片 (Invalid Card)..............................................................................................................16 2.5 卡片已被取消 (Disable Card).....................................................................................................18 2.6 无效时区 (Invalid TimeZone).....................................................................................................20 2.7 无效门区 (Invalid Door) .............................................................................................................22 2.8 无效密码 (Invalid PIN)...............................................................................................................24 2.9 重复进入 (ReEntry) ....................................................................................................................26 2.10 重复外出 (ReExit).....................................................................................................................28 2.11 按键按下 (KeyPad Press)：......................................................................................................30 2.12 输入点状态改变为 ON (DI ON)(Push Button)........................................................................31 2.13 输入点状态改变为 OFF (DI OFF)...........................................................................................33 2.14 输入点状态改变时 (DI Status Change) ...................................................................................35 2.15 警报群组为 ON (DI Set ON) (Alarm Set ON) .........................................................................36 2.16 警报群组为 OFF (DI Set OFF) (Alarm Set OFF) ....................................................................37 2.17 警报群组状态改变时 (DI Set Status Change)(Alarm Set Status Change).................................38 2.18 控制群组为 ON (DO Set ON) (Control Set ON) .....................................................................39 2.19 控制群组为 OFF (DO Set OFF) (Control Set OFF).................................................................40 2.20 开门逾时 (Door Open TimeOut) ..............................................................................................41 2.21 门区强行进入 (Door Forced Open)..........................................................................................42 2.22 反胁迫 (Duress)：目前不支持.................................................................................................43
