九年级物理全册第十九章生活用电单元综合测试题新人教版
第十九章生活用电单元综合测试题（满分100分）（时间60分钟）一.选择题（每小题2.5分，共40分）1.在家庭电路中，从进户线起连接顺序正确的是( )A．闸刀开关.电能表.保险盒.插座B．闸刀开关.电能表.插座.保险盒C．电能表.闸刀开关.保险盒.插座D．电能表.保险盒.闸刀开关.插座2.如图19.3-1所示，符合安全用电常识的是( )3.以下涉及家庭电路中的一些做法，符合要求的是( )A．电冰箱和照明电灯是以串联方式接入电路的B．控制家用电器的开关必须安装在火线上C．使用测电笔时，手应与笔尖金属电极接触D．电路中应尽可能选择粗的熔丝4.如图19.3-2所示，符合家庭用电安全要求的是( )5.亮亮同学把一开关闭合的台灯插入插座时，家中原来亮着的灯全熄灭了，经检查发现家中的熔丝已熔断，造成这一现象的原因可能是( )A．台灯的灯丝断了 B．台灯的灯座短路C．该插座原来已短路 D．台灯的插头断路6.小阳闭合开关后，发现电灯不亮，他用试电笔测试如图19.3-3所示，的a.b.c.d四点，只有d点发光，那么可能发生的故障是( )A．c.d之间某处断路 B．电灯灯丝断了C．a.b之间某处断路 D．开关处短路7.家庭电路中安装熔断器（其中安装熔丝.俗称“保险丝”），它的作用是( )A．当电压过高时自动切断电路 B．当发生触电时自动切断电路C．当用电器发生漏电时自动切断电路 D．当电路中电流过大时自动切断电路8.电冰箱.洗衣机.空调等家用电器都使用三孔插座，插座中有一个孔是用来接地的。
若在你家中这个孔没有接地，将会发生的现象是( )A．插座因耗电增加而烧毁 B．这孔接地是为了更好的让家用电器散热C．家用电器不能正常工作 D．人接触家用电器外壳时有可能发生触电事故9.下列做法，可能造成触电事故的是( )A．使用试电笔辨别火线或零线时，手接触笔尾金属体B．切断电源后，进行电路维修C．家用电器失火，立即用水扑灭D．放风筝时，远离高压电线10.如图19.3-4所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0．当只闭合开关S.S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S.S2时，灯泡L0正常发光， L2不发光．由此可以确定( ) A．L1灯头接线处断路 B．L1灯头接线处短路C．L2灯头接线处断路 D．L2灯头接线处短路11.如图19.3-5所示，墙壁上线盒内有三根电线，其中红色为火线.蓝色为零线.黄绿色为地线，现将三孔插座与三根电线连接，如图19.3-6所示中接线情况正确的是( )12.“电路中发生短路”，这里短路是指( )A．很短的电路； B．电流没经过用电器而直接构成回路；C．开关闭合，用电器工作； D．电路不通，没有电流。
13.如图19.3-7所示的现象中，符合用电安全的是( )14.灾后重建，小宇同学家的永久性住房已经建好。
在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光。
由此判断( )A．线路安装完全正确，因为灯泡正常发光B．线路安装不正确，电路中有短路C．线路安装不正确，电路中有断路D．仅由此不能判断线路是否有问题15. 下列四种做法中正确的是( )A．用湿布擦点亮的台灯灯泡B．用湿手扳动家庭电路中的开关C．发生触电事故时应首先切断电源D．在有绝缘外皮的通电导线上晾衣服16.照明电路中某灯不亮了，用测电笔分别去接触灯的两个接线柱，氖管都发光，此灯不亮的原因是( )A.零线断了B.火线断了C.灯丝断了D.短路二.填空题（每空1.5分，共36分）1.家庭电路中短路或超负荷运行很容易引发火灾，为了避免此类事故的发生，家庭电路中必须安装＿＿＿＿；如果家用电器内部导线的绝缘皮破损，人体接触家用电器金属外壳时容易发生触电事故，为防止此类事故的发生，家用电器的金属外壳应该＿＿＿＿。
2.保险丝是由的铅锑合金制成的．家庭电路用的保险丝应＿＿＿联在电路中．当电流超过额定电流达到熔断电流时，它会自动熔断。
选用保险丝时，应使它的额定电流等于或略大于电路中的＿＿＿＿。
3.如图19.3-8所示，为小娟家洗手间的部分电路，该电路存在的安全隐患是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
在家庭电路中开关应接在＿＿＿＿线上。
4.雷电是大气中一种强烈的放电现象，高大建筑物的顶端都装有＿＿＿＿来预防雷击。
人体被淋湿后，人体的电阻将＿＿＿＿（选填“变大”.“变小”或“不变”）。
5.家庭电路中的电冰箱.电视机.电灯等用电器的连接方式是＿＿＿＿联；开关和被控制的用电器是＿＿＿＿联；为了防止因漏电而造成触电事故，家用洗衣机的外壳一定要＿＿＿＿。
6.现代社会离不开电．请写出以下家庭用电中的器材.设备。
辩别零线和火线用＿＿＿＿；记录电路消耗的电能用＿＿＿＿。
保护电路安全要安装＿＿＿＿。
7.在我国，家庭电路的电压是＿＿＿＿V ，零线和大地之间的电压是＿＿＿＿V 。
为了安全起见，家用电器的金属外壳都必须可靠接地，如图19.3-9所示，用于接地的导线应该接在插座的＿＿＿＿孔。
8.任何一个家用电器的通断都不能影响其它家用电器，因此家用电器要＿＿＿＿联接入电路中，开关应该和被控制的家用电器并联，起到控制电路＿＿＿＿作用。
如图19.3-10所示的的两种使用测电笔的方法中，正确的是图＿＿＿＿。
9.如图19.3-11所示是家庭电路中造成电线燃烧的两种常见情况，其中＿＿＿＿图（填“甲”或“乙”）所示的情况是过载，其中＿＿＿＿图（填“甲”或“乙”）所示的情况是短路； 三.作图题（每空2分，共6分）1.如图19.3-12所示，教室里有两盏白炽灯和一个插座，要求：开关同时控制两盏灯,插座单独使用。
请你在图中连接电路图。
7.如图19.3-13所示是安装一盏螺丝口电灯和一个大功率插座的实物示意图，A.B 为保险丝，请在图上用笔画线代替导线连接电路，所连接的电路应符合安全用电的原则。
四.计算题（第1题5分，第2题6分，第3题7分，共18分）1.电视机可以用遥控器关机而不断开电源，这种功能叫做待机功能，这一功能虽给人们带来了方便，但电视机在告待机状态下仍然要消耗电能却鲜为人知。
例如，小明家的一台34寸彩色电视机的待机功率大约是10W 。
假如他家每天平均看4h 电视，看完电视后总是用遥控器关机而不断开电源。
试计算：（1）小明家因这台电视机待机，在一年（365天）浪费的电能是多少千瓦时? （2）请你就电视机待机功能的正确使用方法提出建议。
2.2013年3月31日晚，我校同学参加了“地球一小时”（熄灯一小时）活动。
熄灯前我校25个教室亮着“220V. 40W”的电灯，每个教室有6盏电灯，另外学校还有10个老师办公室亮着“220V.40W”的电灯，每个办公室有3盏电灯，则在这次活动中，我校节约了多少kW·h的电能？3.有一只家用电水壶，发热管的电阻为48.4Ω，则：（1）它正常工作时的电流是多少？（2）它的额定功率是多少？（3）用它烧水时，能在15min钟内将一壶水烧开，若每kW·h的电费为0.6元，用它烧开一壶水，需用多少电费？九年级第十九章生活用电测试题答案一.选择题1.C2.B3.B4.D5.B6.D7.B8.A9.D 10.D 11.C 12.B 13.A 14.B 15.D 16.A二.填空题1.空气开关（熔断器.漏电保护器.熔丝.保险丝等）接地2.串最大电流3.开关接在灯泡和零线之间，断开开关后灯座仍然跟火线接触火4.避雷针变小5.并串接地6.测电笔电能表保险装置（空气开关.保险丝等）7.220 0 E8.并通断甲9.甲乙三.作图题四.计算题1.解：（1）电视机每天的待机时间为t＝24 h－4h＝20h在一年内电视机在告待机状态消耗的电能为W＝P t＝P总t＝0.01 kW×20h×365＝73 kW·h（2）每次看完电视后让电视机断开电源2.解：学校教室电灯的总功率为P教室＝40W×6×25＝6000W＝6 kW学校办公室电灯的总功率为P教室＝40W×3×10＝1200W＝1.2 kW学校亮着的电灯的总功率为P总＝P教室＋P教室＝6 kW＋1.2 kW＝7.2 kW在这次活动中学校节约的电能为W ＝P t ＝P 总 t ＝7.2 kW ×1h ＝7.2 kW ·h 3.解：（1）它正常工作时的电流是 I ＝R U ＝Ω4.48220V＝4.55A （2）它的额定功率是JP ＝R U 2＝Ω⨯4.48220220V V ＝1000W ＝1 kW（3）烧水时，在15min 钟内消耗的电能为 15min ＝0.25hW ＝P × t ＝1 kW ×0.25h ＝0.25 kW ·h电费为0.25 kW ·h ×0.6元＝0.15（元）。
(完整版)人教版九年级物理第十九章生活用电单元检测(含答案),推荐文档
人教版九年级物理第十九章生活用电单元检测（含答案）一、选择题(本题共10 小题,每题 4 分,共40 分)1.一种试电笔的构造如图所示,下列关于它的作用和使用描述正确的是（- ）A.试电笔可用来测试物体是带正电还是带负电B.试电笔通常也用来检查电气设备的外壳是否带电C.使用时手指不能碰到金属笔卡D.使用时人不会触电是因为试电笔氖管中氖气不会导电2.图甲是小明家的插线板,他发现开关控制着指示灯和插孔,同时他又发现即使指示灯坏了,只要开关是闭合的插孔仍然有电。
他据此画出了开关、指示灯(带保护电阻)、插孔与火线、零线的连接电路原理图(如图乙)。
以下说法正确的是（- ）A.图乙中的指示灯和保护电阻是并联关系B.指示灯(带保护电阻)与插孔是并联关系C.指示灯(带保护电阻)与开关是并联关系D.图甲中插孔之间是串联关系3.如图所示,是家庭电路的部分电路连接示意图,其中接线错误的是（- ）A.三孔插座B.两孔插座C.开关D.电灯4.图是用电热水壶烧水的情景,下列说法正确的是（- ）A.乙图中标有“PE”的导线插头应该接甲图中标有“2”的插孔B.使用了标有“PE"的导线,即使壶壳带电,人接触它也无触电危险C.如果熔断器中的保险丝熔断,可以用铜丝或铁丝替代D.在“高ft”上烧水时,96℃就沸腾了,说明水的沸点随气压的升高而降低5.图中连接或做法符合安全用电原则的（- ）6.关于家庭电路和安全用电,下列说法正确的是（- ）A 所有家用电器的外壳都需要接地B.家庭电路中各个用电器都是串联的C.使用试电笔判断哪条导线是火线时,手要按住笔尾金属体D.若空气开关“跳闸”,一定是电路中出现了短路7.家里一盏电灯突然熄灭,用试电笔(又名“测电笔”)分别测试电路中的a、b、c、d 四点如图只有测a 点时氖管发光。
若电路中只有一处故障,则故障可能是（- ）A.进户零线断路B.灯泡L 断路C 开关S 接触不良D 导线cd 断路8.如图所示,在接线柱A、B 图间接入导线(其材料为普通铜丝),在接线柱C、D 间接入熔丝,接通电源,灯泡正常发光,四熔丝不熔断;断开电源,在B、D 间连上一根导线,再次接通电源时,灯不亮,熔丝熔断。

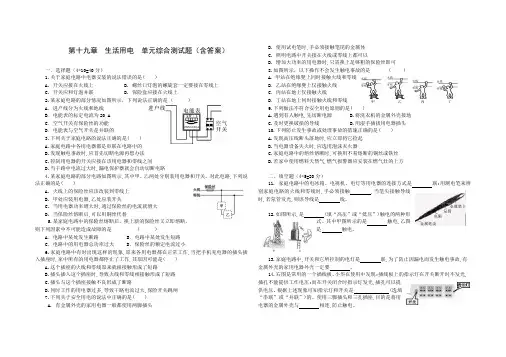

人教版九年级物理全一册第十九章生活用电单元综合测试题(含答案)
第十九章生活用电单元综合测试题（含答案）一．选择题（4*10=40分）1.关于家庭电路中电器安装的说法错误的是( )A. 开关应接在火线上B. 螺丝口灯泡的螺旋套一定要接在零线上C. 开关应和灯泡并联D. 保险盒应接在火线上2.某家庭电路的部分情况如图所示，下列说法正确的是 ( )A．进户线分为火线和地线B．电能表的标定电流为20 AC．空气开关有保险丝的功能D．电能表与空气开关是并联的3.下列关于家庭电路的说法正确的是()A.家庭电路中各用电器都是串联在电路中的B.发现触电事故时,应首先切断电源再想办法C.控制用电器的开关应接在该用电器和零线之间D.当干路中电流过大时,漏电保护器就会自动切断电路4.某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关。
对此电路,下列说法正确的是( )A. 火线上的保险丝应该改装到零线上B. 甲处应装用电器,乙处应装开关C. 当用电器功率增大时,通过保险丝的电流就增大D. 当保险丝熔断后,可以用铜丝代替5.某家庭电路中的保险丝熔断后，换上新的保险丝又立即熔断，则下列因素中不可能造成故障的是 ( )A．电路中某处发生断路 B．电路中某处发生短路C．电路中的用电器总功率过大 D．保险丝的额定电流过小6.家庭电路中有时出现这样的现象,原来各用电器都在正常工作,当把手机充电器的插头插入插座时,家中所有的用电器都停止了工作,其原因可能是()A.这个插座的火线和零线原来就相接触形成了短路B.插头插入这个插座时,导致火线和零线相接触形成了短路C.插头与这个插座接触不良形成了断路D.同时工作的用电器过多,导致干路电流过大,保险开关跳闸7.下列关于安全用电的说法中正确的是()A. 有金属外壳的家用电器一般都使用两脚插头B. 使用试电笔时,手必须接触笔尾的金属体C. 照明电路中开关接在火线或零线上都可以D. 增加大功率的用电器时,只需换上足够粗的保险丝即可8.如图所示，以下操作不会发生触电事故的是 ( )A．甲站在绝缘凳上同时接触火线和零线B．乙站在绝缘凳上仅接触火线C．丙站在地上仅接触火线D．丁站在地上同时接触火线和零线9.下列做法不符合安全用电原则的是()A.遇到有人触电,先切断电源B.将洗衣机的金属外壳接地C.及时更换破损的导线D.用湿手插拔用电器插头10.下列防止发生事故或处理事故的措施正确的是()A.发现高压线断头落地时,应立即将它捡起B.当电器设备失火时,应选用泡沫灭火器C.家庭电路中的熔丝熔断时,可换用不易熔断的铜丝或铁丝D.若家中使用燃料天然气,燃气报警器应安装在燃气灶的上方二．填空题（4*5=20分）11. 家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是联;用测电笔来辨别家庭电路的火线和零线时,手必须接触,当笔尖接触导线时,若氖管发光,则该导线是线。
人教版九年级物理全一册第十九章生活用电单元练习(含答案)
人教版九年级全一册第十九章生活用电单元练习一、单选题1．对如图所示的实例或实验解释正确的是（）A．图A中开关、保险丝的连接方式正确B．图B中使用测电笔时手要接触笔尾的金属部分C．图C中多个大功率用电器同时使用一个插线板不会有安全隐患D．图D中人站在绝缘板上,双手同时握住火线和零线不会触电2．关于家庭电路和安全用电,下列说法正确的是（）A．家庭电路中,开关一定要接在灯泡和零线之间B．使用试电笔时,手指不要按住笔尾的金属体C．电冰箱必须使用三孔插座D．家庭电路中空气开关跳闸,一定是电路中出现了短路3．关于家庭电路和安全用电,下列说法中正确的是（）A．使用试电笔时,手指不能碰到笔尾金属体B．在未断开电源开关的情况下,可以更换灯泡C．家庭电路中必须安装保险装置D．家庭电路中一个开关控制多盏照明灯,则照明灯一定是串联的4．关于生活用电,下列做法正确的是（）A．在电线上晾晒衣服B．使用绝缘皮破损的插头C．将开关接在零线与灯泡之间D．将家庭电路的电灯与插座并联5．关于家庭电路和安全用电,下列说法正确的是（）A．使用试电笔时,手指不能碰到笔尾金属体B．家庭电路中,保险丝要接在电能表和总开关之间C．家庭电路中,必须安装空气开关或保险丝等保险装置D．家庭电路中,一个开关控制多盏照明灯,则照明灯一定是串联的6．以下做法符合安全用电要求的是（）A．电灯的控制开关可以安装在零线上B．使用测电笔时手指千万不能碰到笔尾金属体C．导线的绝缘皮破损后一定要及时更换D．如果发现有人触电,应立即用手将触电者拉开7．如下图所示家庭电路中,当开关S闭合后,灯泡L不亮,用试电笔测试c、d两点时,氖管都发光,测试a、b两点时,只有a点氖管发光,则故障可能是（）A．b、c之间某处断路B．a、d之间某处断路C．火线与零线短路D．电灯的灯丝断了8．关于家庭电路,下列说法正确的是（）A．用电器的金属外壳一定要接地线B．电能表测量的是家用电器的总电流C．验电笔在工作时不能用手直接触摸D．发生触电事故时,立即用手把触电的人拉开9．某配电系统如图所示,下列各个设备的特征叙述正确的是（）A．空气开关只有一般开关的通与断的作用B．电能表是用来显示用户用电所应交的电费的C．干路上的空气开关跳闸可能是同时使用的用电器总功率太大D．漏电保护器跳闸是因为下面插座里的线路发生了短路10．家庭电路中电流过大的原因,除发生短路的因素外,另一个因素是A．用电器消耗的电能过多B．用电器的总功率过大C．用电器工作时间过长D．用电器的总电阻过大11．安全用电,珍爱生命。
九年级物理全册第十九章生活用电单元综合测试卷2含解析新版新人教版
《第十九章生活用电》单元测试卷一、选择题（共10小题，每小题3分，满分30分）1．在卫生间中安装有排风扇和照明灯，它们既能同时工作又能单独工作，下面各图中满足上述要求且符合安全用电的是（）A．B．C．D．2．下列做法中，符合安全用电要求的是（）A．在一个插座上同时使用多个大功率用电器B．电冰箱、洗衣机等用电器使用三脚插头C．家庭电路中，控制灯泡的开关装在零线上D．家用电器起火时，先灭火后切断电源3．下列做法中容易发生危险的是（）A．B．C．D．4．如图是某家庭电路的一部分，下列说法正确的是（）A．电冰箱接入三孔插座后电灯与电冰箱是串联B．电冰箱接入三孔插座能使电冰箱金属外壳接地C．若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关D．断开开关S时，站在地上的人接触A点或B点都不会触电5．关于安全用电，下列说法不正确的是（）A．使用电水壶、电饭锅时，金属外壳要接地B．通常情况下更换灯泡时要先断开灯泡所在支路的开关C．不能用湿手摸或用湿布擦工作状态中的灯具等电器，以防触电D．使用验电笔辨别相（火）线时，笔的前端金属体要与相（火）线相连，手不要接触笔尾金属体6．关于家庭电路和安全用电，下列说法正确的是（）A．家庭电路中，电灯和插座是串联的B．家庭电路中，空气开关串联在干路上C．家庭电路中，用电器的金属外壳不用接地D．家庭电路中，熔丝熔断，可用细铜丝代替7．为什么在用电高峰期，灯泡发光变暗？8．如题图所示的做法符合安全用电原则的是（）A．试电笔的握法B．电灯和开关的连接C．发生触电事故时要立即断开电源D．多个大功率用电器同时使用一个插座9．关于家庭电路，下列说法正确的是（）A．在家庭电路中，同时工作的用电器越多，总电阻越大B．微波炉是利用电流的热效应工作的C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻小很多10．将如图所示完好的接线板连入家庭电路中，闭合开关S，指示灯发光．再将台灯插入接线板上的插座，台灯与指示灯都能发亮．则（）A．该接线板的连接线内只有火线和零线两根导线B．台灯与指示灯串联，并受开关S控制C．台灯与指示灯并联，开关S在干路上D．该接线板上有5个插孔会使检测的测电笔氖管发光二、解答题（共4小题，满分3分）11．在家庭电路的连接中，插座与灯泡是（选填“串联”或“并联”）的；保险丝要串联在（选填“火线”或“零线”）上．12．（2014•兰州）一间教室要安装2盏“220V 40W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来．13．（2014•广东）请用笔画线代替导线在图中连接家庭电路．要求开关控制螺口灯泡，三孔插座直接接入电路．14．（2014•齐齐哈尔）小峰放学回家，发现楼道里的白炽灯只在天黑后，有声音时，灯才会亮．他查找物理书得知，在控制开关中装有“声敏”和“光敏”装置，这两种装置的连接方式是．有一次他还发现楼道白炽灯亮了一下就熄灭了，请你帮他分析为什么白炽灯在刚开始发光时容易烧断？我国已经禁止生产白炽灯，倡导用节能灯替代白炽灯，这样做有什么好处？《第19章生活用电》单元测试卷参考答案与试题解析一、选择题（共10小题，每小题3分，满分30分）1．在卫生间中安装有排风扇和照明灯，它们既能同时工作又能单独工作，下面各图中满足上述要求且符合安全用电的是（）A．B．C．D．【考点】串、并联电路的设计；安全用电原则．【专题】电流和电路；电与热、生活用电．【分析】（1）串联电路中，电流只有一条路径，各元件相互影响；并联电路中，电流路径有多条，各元件互不影响．（2）家庭电路中，为了安全，开关应该接在火线上．【解答】解：（1）因为要求排气扇和照明灯既能同时工作又能单独工作，因此二者互不影响，必须并联，而且有自己独立的开关，故B和D均不正确；（2）为了安全，开关接在火线上，故A正确，C不正确．故选A．【点评】本题考查了实际电路的设计，注重了物理知识的应用，解决此类电路应用题目，要结合串联合并联特点进行分析．2．下列做法中，符合安全用电要求的是（）A．在一个插座上同时使用多个大功率用电器B．电冰箱、洗衣机等用电器使用三脚插头C．家庭电路中，控制灯泡的开关装在零线上D．家用电器起火时，先灭火后切断电源【考点】安全用电原则．【专题】电与热、生活用电．【分析】①家庭电路中各用电器是并联的；②有金属外壳的家用电器，要接地线，以防漏电时，人不会发生触电事故；③安装电灯的开关，要考虑当开关断开时，人触摸灯泡是安全的；④发现用电器着火了，要立即断开电源再想法灭火．【解答】解：A、家庭电路中各用电器是并联的，一个插座上同时使用多个大功率用电器，会造成干路电流过大，引起火灾，故A不符合安全用电常识；B、电冰箱外壳没接地，一旦漏电，人接触到外壳时，电流会通过人体导入大地，发生触电，故B符合安全常识；C、电灯开关安装在火线上，当开关断开时，灯泡与火线是断开的，人接触灯泡是安全的，故C不符合安全常识；D、用电器着火了，要立即断开电源再想法灭火，故D不符合安全常识．故选：B．【点评】本题考查安全用电的常识，解决此类题目要结合安全用电的知识进行分析解答．为防止因电带来的伤害，不能违反．3．下列做法中容易发生危险的是（）A．B．C．D．【考点】安全用电原则．【专题】电与热、生活用电．【分析】①使用试电笔时，笔尖接触要检测的导线，手接触笔尾金属体；②安全用电的基本原则：不接触低压带电体，不靠近高压带电体；③雷电是云层与大地之间或云层之间的放电现象，在高大的建筑物上安装避雷针，可使云层所带电荷通过避雷针进入大地，从而保护建筑物不受雷击；④当有人触电时，应先切断电源．【解答】解：A、正确使用测电笔的方法，笔尖接触检测的导线，笔尾接触手，才能检测导线是零线还是火线．不会发生危险；B、高压线下钓鱼，鱼线很容易接触到高压线，会发生触电．容易发生危险；C、当带电云层靠近建筑物时，避雷针上产生的感应电荷会通过针尖放电，逐渐中和云中的电荷，使建筑物免遭雷击．不会发生危险；D、发现有人触电后首先切断电源，把触电者拉离电源，因人体是导体，可避免救助者间接触电事故．不会发生危险．故选B．【点评】此题考查的是日常生活中的一些安全用电常识．只要同学们牢记安全用电常识，并正确规范操作，避免用电危险发生．4．如图是某家庭电路的一部分，下列说法正确的是（）A．电冰箱接入三孔插座后电灯与电冰箱是串联B．电冰箱接入三孔插座能使电冰箱金属外壳接地C．若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关D．断开开关S时，站在地上的人接触A点或B点都不会触电【考点】家庭电路的连接．【专题】应用题；探究型实验综合题．【分析】根据家庭电路的各设备安装顺序、开关、电灯、插座的正确安装方法等知识逐个分析判断即可解决．【解答】解：A、由于并联电路中的各个用电器是互不影响的，所以电冰箱接入三孔插座后电灯与电冰箱是并联的，故错误；B、电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳带电而使得人发生触电事故，故正确；C、在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故甲处接开关，乙处接灯，故错误；D、断开开关S时，站在地上的人接触A点是会触电的，故错误；故选B．【点评】知道并理解家庭电路的组成是解决该题的关键．5．关于安全用电，下列说法不正确的是（）A．使用电水壶、电饭锅时，金属外壳要接地B．通常情况下更换灯泡时要先断开灯泡所在支路的开关C．不能用湿手摸或用湿布擦工作状态中的灯具等电器，以防触电D．使用验电笔辨别相（火）线时，笔的前端金属体要与相（火）线相连，手不要接触笔尾金属体【考点】安全用电原则．【专题】电与热、生活用电．【分析】①大型用电器的金属外壳一定要接地；②为人身及用电器安全，在检修电路故障或更换灯泡时，必须使电路处于断开状态．③湿物体是导体，接触带电体容易发生触电；④使用测电笔时，手一定要接触笔尾的金属体．【解答】解：A、为用电安全，使用电水壶、电饭锅时，金属外壳要接地，此选项正确；B、在更换灯泡时，必须先断开控制灯泡的开关．此选项正确；C、用湿手摸或用湿布擦工作状态中的灯具等电器，可能会因湿抹布导电而发生触电事故．此选项正确；D、使用验电笔辨别相（火）线时，笔的前端金属体要与相（火）线相连，手一定要接触笔尾金属体，这样火线、人体和大地才会形成通路，才能起到作用．此选项错误．故选D．【点评】要掌握安全用电常识，本题既考查了物理知识，在生活中又具有现实意义．6．关于家庭电路和安全用电，下列说法正确的是（）A．家庭电路中，电灯和插座是串联的B．家庭电路中，空气开关串联在干路上C．家庭电路中，用电器的金属外壳不用接地D．家庭电路中，熔丝熔断，可用细铜丝代替【考点】安全用电原则．【专题】电与热、生活用电．【分析】（1）家庭电路中，电灯和插座要并联；（2）家庭电路中，各用电器并联，干路电流大；（3）为防止发生触电事故，用电器的金属外壳要接地；（4）熔丝的特点：电阻大、熔点低．【解答】解：A、家庭电路中，插座要连接其他用电器，与灯泡要并联，故A错误；B、家庭电路中干路电流大，空气开关串联在干路上，必要时切断电路．故B正确；C、为防止发生触电事故，用电器的金属外壳要使用三角插头与三孔插座接地，故C错误；D、当用细铜丝代替后，细铜丝的熔点很高，温度即使升高到一定程度，它也不会自动熔断，起不到保护电路的作用．故D错误．故选B【点评】本题考查的是日常生活中的一些安全用电常识．只要同学们牢记安全用电常识，并正确规范操作，就不会有危险发生．7．为什么在用电高峰期，灯泡发光变暗？【考点】实际功率．【专题】电能和电功率．【分析】灯泡的亮度取决于灯的实际功率，实际功率越大，灯泡越亮，根据家庭电路中用电器的连接方式以及灯泡明暗的决定因素进行分析．【解答】答：家庭电路是并联的，并联的用电器增多，就相当于增加导体的横截面积，因此总电阻变小，并且并联电路中，干路电流等于支路电流之和，所以用电高峰时期，电路中的总电流增大，而电路中损耗的电能增大，导致家庭电路的实际电压变小，由P=可知，灯泡的实际功率变小，灯泡变暗．【点评】本题考查了并联电路并联的用电器越多其电阻越小，再利用串联电路分压的特点，来判断电压的变化，以及判断灯泡的亮度依据的是灯泡的实际功率．8．如题图所示的做法符合安全用电原则的是（）A．试电笔的握法B．电灯和开关的连接C．发生触电事故时要立即断开电源D．多个大功率用电器同时使用一个插座【考点】安全用电原则．【专题】电与热、生活用电．【分析】（1）使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，碰到火线时，氖管才会发光．（2）接灯时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套．如果开关接在零线和灯泡之间，火线直接接在灯泡时，虽然断开开关，但是火线和灯泡相连，触及灯泡会发生触电事故．所以开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全．（3）当人体直接或间接接触火线并形成电流通路的时候，就会有电流流过人体，从而造成触电．发现有人触电，首先要使触电者尽快脱离电源，然后根据具体情况，进行相应的救治．（4）干路上的电流过大的原因有两个：一是用电器的总功率过大，另一个是发生短路．【解答】解：A、图中人手没有接触测电笔笔尾的金属体，这种使用方法是错误的；B、接灯时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套．开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全，该选项连接错误；C、发现有人触电，首先要使触电者尽快脱离电源，然后根据具体情况，进行相应的救治，如果用手将触电者拉开，这样就会使救人者间接接触带电体而触电，十分危险，此选项做法正确；D、当家庭电路中接入多个大功率的用电器时，会使得干路中的电流变大，超过电路的负荷而发生危险，该选项做法是错误的，该选项做法是错误的．故选：C．【点评】本题考查了测电笔的使用、灯泡的连接、遇到触电事故时的急救及家庭电路电流过大的原因，属于用电安全方面的考查，密切联系生活实际，要引起重视．9．关于家庭电路，下列说法正确的是（）A．在家庭电路中，同时工作的用电器越多，总电阻越大B．微波炉是利用电流的热效应工作的C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻小很多【考点】家庭电路电流过大的原因；电流的热效应、化学效应和磁效应；熔断器的作用及保险丝的选择方法；电热．【专题】电与热、生活用电．【分析】（1）并联电路中，越并总电阻越小；（2）电流通过导体时导体发热，这种现象是电流的热效应；电流通过导体时导体周围产生磁场，这种现象是电流的磁效应；电流通过导体时导体发生化学变化，这种现象是电流的化学效应；（3）发生短路时，没有电流通过用电器；（4）由焦耳定律知道，电流通过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比．电炉丝和连接的导线串联在电路中（通过的电流相等），通电时间是相同的，而电炉丝的电阻比导线的电阻大．【解答】解：A、家庭电路是并联，工作的用电器越多，相当于增大导体的横截面积，总电阻越小．故A错误；B、微波炉就是用微波来煮饭烧菜的．微波是一种电磁波，即微波炉是利用电流的磁效应；故B错误；C、发生短路时，用电器中没有电流通过，但线路上的电流会很大，因此线路或电源将会被烧坏，但用电器不会损坏．故C错误；D、电炉在使用时，电炉丝和导线串联，I电炉丝=I导线，通电时间t相同，∵Q=I2Rt，R电炉丝＞R导线，∴电流产生的热量：Q电炉丝＞Q导线，从而出现电炉丝放出大量的热，而输电导线几乎不发热的现象；故D正确．故选D．【点评】本题考查并联电路电阻的特点、电流的磁效应、短路引起的后果以及串联电路的规律，应明确两电阻串联时，电路中的电流是相等的；同时应注意该现象的根本原因是因为发热量不同造成的．10．将如图所示完好的接线板连入家庭电路中，闭合开关S，指示灯发光．再将台灯插入接线板上的插座，台灯与指示灯都能发亮．则（）A．该接线板的连接线内只有火线和零线两根导线B．台灯与指示灯串联，并受开关S控制C．台灯与指示灯并联，开关S在干路上D．该接线板上有5个插孔会使检测的测电笔氖管发光【考点】插座的构造与工作方式．【专题】电与热、生活用电．【分析】（1）三角插头的中间脚必须接地；（2）插座与指示灯是并联的；指示灯与开关是串联的；（3）火线能使测电笔的氖管发光．【解答】解：A、根据图示可知，该插头为三脚插头，因此相连的线有火线、零线和地线，故A错误；BC、开关控制台灯和指示灯，而台灯和指示灯互不影响，因此台灯与指示灯并联，开关S在干路上，故B错误，C正确；D、从接线板上可以看出，两个三孔插座，两个两孔插座，因此一共有四个插孔与火线相连，即四个插孔能使测电笔氖管发光，故D错误．故选C．【点评】本题考查插座的构造和接线原理，以及并联电路的特点和开关的作用，属于基础题．二、解答题（共4小题，满分3分）11．在家庭电路的连接中，插座与灯泡是并联（选填“串联”或“并联”）的；保险丝要串联在火线（选填“火线”或“零线”）上．【考点】家庭电路的连接；熔断器的作用及保险丝的选择方法．【专题】电与热、生活用电．【分析】家庭电路电压是220V，家用电器的额定电压也是220V，各家用电器之间是并联时，各家用电器都正常工作，并且互不影响．为了安全起见，保险丝需要串联在火线上．【解答】解：在家庭电路的连接中，插座与灯泡相互不影响，因此它们是并联连接；为了安全，保险丝要串联在火线上．故答案为：并联；火线．【点评】本题考查家庭电路的连接方式以及保险丝的连接，属于基础知识．12．（2014•兰州）一间教室要安装2盏“220V 40W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来．【考点】家庭电路的连接．【专题】图像综合题．【分析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．两孔插座的接法，左边接零线，右边接火线．【解答】解：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时，能切断火线与灯泡的连接，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．两孔插座的接法，左边接零线，右边接火线．如图所示：【点评】掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．13．（2014•广东）请用笔画线代替导线在图中连接家庭电路．要求开关控制螺口灯泡，三孔插座直接接入电路．【考点】家庭电路的连接．【专题】作图题．【分析】（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．【解答】解：（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．（2）安装安全用电原则，上孔接地线；左孔接零线；右孔接火线．如下图所示：【点评】掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．14．（2014•齐齐哈尔）小峰放学回家，发现楼道里的白炽灯只在天黑后，有声音时，灯才会亮．他查找物理书得知，在控制开关中装有“声敏”和“光敏”装置，这两种装置的连接方式是串联．有一次他还发现楼道白炽灯亮了一下就熄灭了，请你帮他分析为什么白炽灯在刚开始发光时容易烧断？我国已经禁止生产白炽灯，倡导用节能灯替代白炽灯，这样做有什么好处？【考点】焦耳定律的计算公式及其应用；串联电路和并联电路的辨别．【专题】电与热、生活用电．【分析】（1）白炽灯只在天黑后，有声音时才会亮，说明“声敏”和“光敏”装置相互影响、不能独立工作，据此进行解答；（2）影响电阻大小的因素有导体的材料、长度、横截面积和温度，在电路接通的瞬间，温度较低，灯丝的电阻较小，根据电功率的知识进行分析；（3）根据节能灯的节能、环保、经济等进行解答．【解答】解：（1）由题意可知，“声敏”和“光敏”装置相互影响、不能独立工作，即为串联；（2）白炽灯刚开始发光时，温度低，电阻小，由Q=t可知，当电压一定时，电阻越小，相同的时间内产生的热量越多，温度越高，所以灯泡灯丝容易断；（3）用节能灯替代白炽灯可以节能、环保，更经济．答：串联；白炽灯刚开始发光时，温度低，电阻小，由Q=t可知，当电压一定时，电阻越小，相同的时间内产生的热量越多，温度越高，所以灯泡灯丝容易断；用节能灯替代白炽灯可以节能、环保，更经济．【点评】本题考查了串并联电路的判断和焦耳定律的应用以及节能灯的特点，与生活息息相关，体现了物理知识来源于生活、服务生活的理念．。
人教版物理九年级全一册第十九章 生活用电 全章练习题含答案
人教版物理九年级全一册第十九章生活用电全章练习题1. 电工站在干燥的椅子上检修电路，下列情况中肯定不安全的是( ) A．一手接触到火线B．两只手都接触到火线C．一只手接触零线，另一只手接触到水泥墙壁D．一只手接触火线，另一只手接触到水泥墙壁2. 家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器都停止了工作。
其原因可能是( )A. 插头插入这个插座时，导致火线和零线相接触形成了短路B. 插头与这个插座接触不良形成了断路C. 这个插座的火线和零线原来就相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸3. 下图是某同学画的一间房子安装电灯和插座的电路图，图中画错了的是( )A．S1 B．甲 C．S2 D．乙4. 对生活用电常识的认识，以下说法正确的是( )A. 可以用湿手拔插头B. 发生触电事故时应先切断电源C. 空气开关“跳闸”一定是用电器发生了短路D. 使用试电笔时，手不能接触笔尾金属体5. 下列符合安全用电的做法是( )A. 将电风扇三线插头最长的脚折弯后，插在两孔插座上使用B. 将开关接在家庭电路的零线上C. 家庭电路出现故障，断电后进行检修D. 拔插头时用手直接拽插头上的电线6. “注意安全，珍惜生命”是大家的共同心愿。
下列一些做法符合安全用电的是( )7. 如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是( )A．开关和三孔插座的连接都是错误的 B．试电笔接触M点，氖管不发光C．灯泡和两孔插座是串联的 D．试电笔插入两孔插座的左孔，氖管发光8. 关于安全用电，下列说法正确的是( )A. 保险丝熔断后，可以用铜丝代替B. 发现有人触电，直接用手把他拉开C. 有金属外壳的用电器，其外壳要接地D. 家庭电路中，开关连接火线或零线都可以9. 图中有关家庭电路的连接完全正确的是( )10. 小明家的电路简化后如图所示，观察该电路，下列说法中正确的是( )A．开关和电灯是并联的 B．电灯、电视和台灯是并联的C．各个小彩灯之间是并联的 D．插座中的火线和零线是连通的11. 我国家庭电路的电压是____________。
人教版九年级物理 全册 第十九章 生活用电 单元综合测试题(含答案)
第十九章生活用电单元综合测试题（含答案）一．选择题（4*10=40分）1.关于家庭电路中电器安装的说法错误的是( )A. 开关应接在火线上B. 螺丝口灯泡的螺旋套一定要接在零线上C. 开关应和灯泡并联D. 保险盒应接在火线上2.某家庭电路的部分情况如图所示，下列说法正确的是 ( )A．进户线分为火线和地线B．电能表的标定电流为20 AC．空气开关有保险丝的功能D．电能表与空气开关是并联的3.下列关于家庭电路的说法正确的是()A.家庭电路中各用电器都是串联在电路中的B.发现触电事故时,应首先切断电源再想办法C.控制用电器的开关应接在该用电器和零线之间D.当干路中电流过大时,漏电保护器就会自动切断电路4.某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关。
对此电路,下列说法正确的是( )A. 火线上的保险丝应该改装到零线上B. 甲处应装用电器,乙处应装开关C. 当用电器功率增大时,通过保险丝的电流就增大D. 当保险丝熔断后,可以用铜丝代替5.某家庭电路中的保险丝熔断后，换上新的保险丝又立即熔断，则下列因素中不可能造成故障的是 ( )A．电路中某处发生断路 B．电路中某处发生短路C．电路中的用电器总功率过大 D．保险丝的额定电流过小6.家庭电路中有时出现这样的现象,原来各用电器都在正常工作,当把手机充电器的插头插入插座时,家中所有的用电器都停止了工作,其原因可能是()A.这个插座的火线和零线原来就相接触形成了短路B.插头插入这个插座时,导致火线和零线相接触形成了短路C.插头与这个插座接触不良形成了断路D.同时工作的用电器过多,导致干路电流过大,保险开关跳闸7.下列关于安全用电的说法中正确的是()A. 有金属外壳的家用电器一般都使用两脚插头B. 使用试电笔时,手必须接触笔尾的金属体C. 照明电路中开关接在火线或零线上都可以D. 增加大功率的用电器时,只需换上足够粗的保险丝即可8.如图所示，以下操作不会发生触电事故的是 ( )A．甲站在绝缘凳上同时接触火线和零线B．乙站在绝缘凳上仅接触火线C．丙站在地上仅接触火线D．丁站在地上同时接触火线和零线9.下列做法不符合安全用电原则的是()A.遇到有人触电,先切断电源B.将洗衣机的金属外壳接地C.及时更换破损的导线D.用湿手插拔用电器插头10.下列防止发生事故或处理事故的措施正确的是()A.发现高压线断头落地时,应立即将它捡起B.当电器设备失火时,应选用泡沫灭火器C.家庭电路中的熔丝熔断时,可换用不易熔断的铜丝或铁丝D.若家中使用燃料天然气,燃气报警器应安装在燃气灶的上方二．填空题（4*5=20分）11. 家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是联;用测电笔来辨别家庭电路的火线和零线时,手必须接触,当笔尖接触导线时,若氖管发光,则该导线是线。
第十九章 生活用电单元测试题2021-2022学年人教版物理九年级全一册(word版含答案)
26．如图甲是家用插线板。
（1）在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断②开关接通时两插座都能提供220V电压。
（2）把“220V1100W”的电暖气插入插座，在额定电压下工作：
①流过电暖气的电流多大？
②电暖气的电阻多大？
③电暖气多少小时消耗2.2kW•h的电能？
④电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？
（3）该插线板允许通过最大电流为10A，通过计算分析，插线板能否让“220V750W”电吹风与上述电暖气同时工作？
《第十九章 生活用电》单元测试题参考答案
【答案】B。
3. 关于家庭电路和安全用电，下列说法正确的是
A. 使用测电笔辨别火线或零线时，手不能接触笔尾金属体
B. 家庭电路中，用电器的开关可以任意安装在火线或零线上
C. 家庭电路中，插座和各用电器之间是并联的
D. 家里的空气开关跳闸了，一定是短路了
【答案】C
4．一种试电笔的构造如图所示，下列说法正确的是（ ）
A．电能表是测量消耗电能的仪表
B．家庭电路中电能表应安装在空气开关（或熔丝）之后
C．小明家在这段时间内消耗的电能为9000kW•h
D．若只让一个“220V 1000W”的电热水器正常工作0.5h，则电能表的圆盘转了1800转
8．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。故障原因可能是（ ）
九年级物理全册 第十九章 生活用电单元综合检测 新人教版
第十九章生活用电一、单选题1.关于家庭电路及安全用电，下列说法正确的是（）A. 试电笔是用来测试物体是带正电还是负电的B. 洗衣机的金属外壳要接地C. 低于220V的电压对人体是安全的D. 只有当人体接触带电体时，才可能发生触电事故2.如图，符合安全用电原则的是（）A. 用电器的金属外壳一定要接地B. 控制电灯的开光要接在零线上C. 绝缘皮破损的导线可以继续使用D. 使用测电笔时不能接触笔尾的金属体3.下列有关“安全用电”的说法，正确的是（）A. 发现有人触电时，立即用手把触电者拉开B. 发生煤气泄漏时，打开电灯检查漏气的管道C. 使用电饭锅、电冰箱时，必须使用三线插头，使金属外壳接地D. 发生电线起火时，马上泼水救火4.随着人们生活水平的逐步提高，家用电器不断增多，在家庭电路中，下列说法正确的是（）A. 灯与控制它的开关是并联的，与插座是串联的。
B. 使用测电笔时，不能用手接触到笔尾的金属体。
C. 电路中电流过大的原因之一是使用的电器总功率过大。
D. 增加大功率用电器时，只需换上足够粗的保险丝即可。
5.如图所示，洗衣机、电冰箱等家用电器都使用三脚插头，这样做是为了( )A. 节省电能B. 避免外壳带电 C. 延长使用寿命 D. 造型更美观6.下列关于电在生活中的应用说法正确的是（）A. 油罐车尾部拖着一条铁链可以将静电导入大地B. 油罐车尾部拖着一条铁链可以将静电导入大地C. 保险丝用电阻大熔点高的材料制成D. 电炉子是利用电流的磁效应工作7.下列关于家庭电路和安全用电的说法中，正确的是（）A. 电灯和电视是串联的 B.家庭电路中总电流过大一定是发生短路C. 家庭电路中可以不安装保险装置D. 控制灯泡的开关应与火线连接8.（xx•威海）关于安全用电，下列说法错误的是（）A. 家庭电路中空气开关跳闸，一定是由于电路短路引起的B. 发现家用电器或电线着火时，应先切断电源再救火C. 用试电笔辨别火线和零线时，手要接触笔尾金属体D. 油罐车的尾部装有铁链，是为了将油与油罐磨擦产生的静电导走9.明明晚上做作业，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮，但家中其他用电器，如灯泡仍正常工作（电路如图所示）。
人教版初中物理九年级第十九章《生活用电》测试题(含答案)
九年级物理第十九章《生活用电》测试题（含答案）姓名：班级：得分：一、单项选择题（每小题3分，共45分）1、在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光。
若电路中只有一处故障，则发生故障的是（）A．插座发生短路1 B．灯泡发生短路C．de间断路1 D．ef间断路2、2022年新冠疫情期间，各学校积极开展了“停课不停学”线上教学活动，老师们当上了“网络主播”。
小明在家上网课时突然断电，通过检查发现空气开关跳闸了，于是他分析可能是以下几种原因导致跳闸，其中不可能的是（）A．可能是房间电灯开关短路了B．可能是家人启用了大功率用电器C．可能是弟弟不小心把水洒在插排上了D．可能是电线绝缘层破了火线零线相碰了3、如图所示是某同学家的电路简化图，下列说法中正确的是（）A．电能表的读数为 1234kW•hB．控制灯泡的开关和灯泡的位置可以互换C．将试电笔插入三孔插座的甲孔中，氖管可以发光D．用户保险熔断一定是因为家庭电路中发生了短路4、如图所示是检测电路故障时使用的测电笔内部构造图，下列关于测电笔的说法正确的是（）A．测电笔中的高电阻可以用铁丝代替B．氖管发光时测电笔接触的是火线C．使用测电笔时手只能接触绝缘体D．氖管发光时没有电流通过人体5、下列家庭电路的连接图中，连接正确且符合安全用电的是（）A．B．C．D．6、一款塔式多孔插座如图所示，其技术参数为：最大电压250V，最大电流10A，关于该插座，下列说法正确的是（）A．插座通电后可用湿布擦去表面灰尘B．插座内只连接火线和零线，即可连接使用三脚插头的用电器C．当多个用电器插入该插座时，各用电器之间相互不影响D．标有“220V 3000W”的电热水器可使用该插座7、小明在家里看电视时突然断电，通过检查发现空气开关跳闸了。
对于以上情景，下列说法正确的是（）A．空气开关可以代替漏电保护器发挥作用B．家庭电路安装空气开关是防止漏电而采取的安全措施C．空气开关跳闸后，应立即合上D．空气开关跳闸的原因可能是电线绝缘层破了，导致火线与零线相碰了8、下列现象中：①短路、②开关中的两个线头相碰、③电路中增加了大功率的用电器、④灯丝烧断，可能引起家中保险丝熔断的是（）A．①②2B．②③2C．①③2D．②④9、当前，为了进一步改善学生学习环境，在宜昌市所有学校实施“清凉工程”，即在教室安装空调。
九年级物理全册第十九章生活用电综合训练卷新版新人教版
第十九章生活用电一、选择题1．关于直流发电机下列的说法正确的是 [ ]A．直流发电机线圈产生交流电，对外输送交流电。
B．直流发电机线圈产生交流电，对外输送直流电。
C．直流发电机线圈产生直流电，对外输送直流电。
D．直流发电机线圈产生直流电，对外输送交流电。
2．照明电路保险丝使用方法对的是 [ ]A．选保险丝的熔断电流要大于电路正常工作电流，越大越保险。
B．选保险丝的额定电流小于电路中正常工作电流，越小越好。
C．没有保险丝，不能用铜丝代替，但可用铁丝代替。
D．保险丝的额定电流等于或稍大于电路正常工作电流。
3．制做保险丝的金属材料应该 [ ]A．电阻率较小、熔点较低。
B．电阻率较大、熔点较高。
C．电阻率较大、熔点较低。
D．电阻率较小、熔点较高。
4．原来室内电路工作正常，当把台灯插头插入电源时，电灯全部熄灭，原因可能是 [ ] A．原来电灯中有短路的。
B．原来电路有断路的。
C．台灯或插头有短路的。
D．台灯或插头有断路的。
5．更换和检修用电设备时，最好的安全措施是 [ ]A．切断电源。
B．站在凳子上操作。
C．戴橡皮手套操作。
D．趁停电时操作。
6．为了使照明电路安全用电，下面哪一个说法是错误的？ [ ]A．保险丝应选择它的额定电流等于或稍大于电路最大正常工作电流。
B．安装闸刀开关时，必须使电源线连在静触头上，而静触头一定要在上边，切不可倒装。
C．灯座的一头直接接零线，另一头接开关，开关的另一头接火线。
D．插座，特别是准备接大功率用电器的插座，常在通插座的火线和零线上各装一根保险丝。
7．在安装照明电路时，发现开关一闭合，保险丝立即熔断，电灯不亮，其原因可能是 [ ]A．灯泡里的钨丝断了。
B．火线与零线短路。
C．开关接触不良。
8．某同学家里的保险丝经常熔断，其中可能的原因是 [ ]A．用电器额定电压太大。
B．用电器额定功率太小。
C．保险丝的额定电流太小。
9．某同学家中的电灯不亮，电冰箱等用电器也不工作，但检查保险丝没有熔断，用测电笔测试所有导线接头及用电器时，电笔氖管均发光，断定故障是 [ ]A．入户电源线火线某处断路B．入户电源线零线某处断路。
