排水沟施工工艺流程

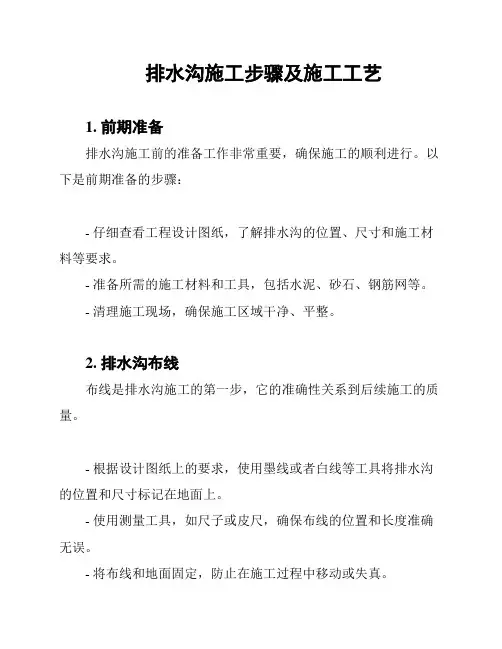

排水沟施工步骤及施工工艺
排水沟施工步骤及施工工艺1. 前期准备排水沟施工前的准备工作非常重要，确保施工的顺利进行。
以下是前期准备的步骤：- 仔细查看工程设计图纸，了解排水沟的位置、尺寸和施工材料等要求。
- 准备所需的施工材料和工具，包括水泥、砂石、钢筋网等。
- 清理施工现场，确保施工区域干净、平整。
2. 排水沟布线布线是排水沟施工的第一步，它的准确性关系到后续施工的质量。
- 根据设计图纸上的要求，使用墨线或者白线等工具将排水沟的位置和尺寸标记在地面上。
- 使用测量工具，如尺子或皮尺，确保布线的位置和长度准确无误。
- 将布线和地面固定，防止在施工过程中移动或失真。
3. 开挖土地开挖土地是排水沟施工的关键环节，它决定了排水沟的深度和宽度。
- 使用挖掘机或手工工具，按照设计要求和布线的位置，逐步开挖土地。
- 确保排水沟底部平整，没有大的凹凸不平或砾石。
- 根据设计要求，开挖出符合排水沟宽度和深度的坡度。
4. 安装排水沟排水沟的安装是排水系统中最重要的一步，它决定了排水效果的好坏。
- 在排水沟开挖好的沟槽中，先铺设一层砂石，厚度约为10~15厘米。
- 将预制的排水槽或钢筋网放置在沟槽中，确保与沟底和沟壁紧密贴合。
- 如果需要，可以根据设计要求，连接多个排水槽或钢筋网，形成连续的排水系统。
5. 固定排水沟为了保证排水沟的稳定性和耐久性，需要对排水沟进行固定。
- 使用水泥浆将排水沟底部和侧壁固定，确保排水沟与土壤之间没有空隙。
- 在排水沟两侧设置支撑材料，如嵌砖或混凝土墩，以增加排水沟的稳定性。
- 检查排水沟的固定效果，确保排水沟不会在使用过程中移动或倾斜。
6. 施工验收排水沟施工完成后，需要进行施工验收，确保施工质量符合设计要求。
- 检查排水沟的尺寸、坡度和固定等环境，与设计要求进行对比。
- 检查排水沟的排水效果，演示利用自然降雨或人工灌水进行测试。
- 在验收合格后，及时清理施工现场，清除多余的土壤和材料。
以上是排水沟施工的步骤及施工工艺，通过规范的施工操作和质量控制，可以确保排水沟的稳定性和排水效果。

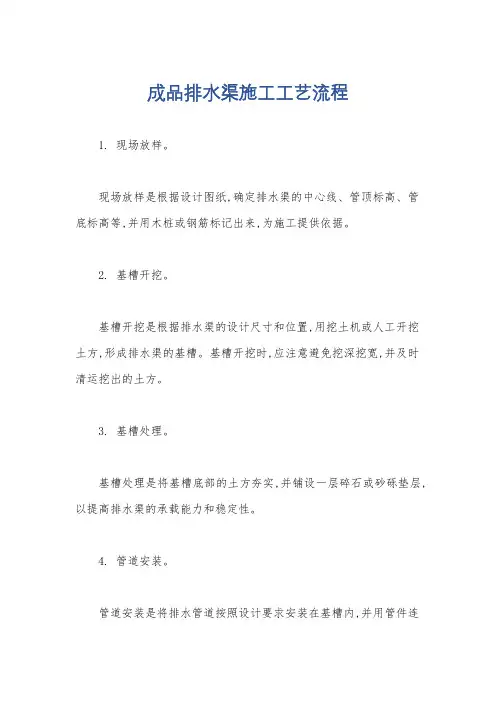

成品排水渠施工工艺流程
成品排水渠施工工艺流程1. 现场放样。
现场放样是根据设计图纸,确定排水渠的中心线、管顶标高、管底标高等,并用木桩或钢筋标记出来,为施工提供依据。
2. 基槽开挖。
基槽开挖是根据排水渠的设计尺寸和位置,用挖土机或人工开挖土方,形成排水渠的基槽。
基槽开挖时,应注意避免挖深挖宽,并及时清运挖出的土方。
3. 基槽处理。
基槽处理是将基槽底部的土方夯实,并铺设一层碎石或砂砾垫层,以提高排水渠的承载能力和稳定性。
4. 管道安装。
管道安装是将排水管道按照设计要求安装在基槽内,并用管件连接起来。
管道安装时,应注意管道的坡度、标高和方向,并及时回填管道两侧的土方。
5. 管道接口密封。
管道接口密封是将管道之间的接口处用密封材料密封,以防止污水渗漏。
管道接口密封时,应注意使用符合设计要求的密封材料,并按照施工规范进行施工。
6. 管道试压。
管道试压是将排水管道注水,并施加一定的压力,以检查管道的密闭性和抗渗性。
管道试压时,应注意保持规定的压力和时间,并及时记录试压结果。
7. 管道回填。
管道回填是将管道两侧的土方回填到设计标高,并分层夯实。
管道回填时,应注意避免回填杂物,并及时清除管道上方的杂物。
8. 排水渠验收。
排水渠验收是检查排水渠的施工质量,并根据设计要求验收。
排水渠验收时,应注意检查管道的坡度、标高、接口密封、回填质量等,并编制竣工验收报告。
中文回答：成品排水渠施工工艺流程。
成品排水渠施工工艺流程主要包括以下几个步骤：1. 现场放样，根据设计图纸，确定排水渠的中心线、管顶标高、管底标高等，并用木桩或钢筋标记出来。
2. 基槽开挖，根据排水渠的设计尺寸和位置，用挖土机或人工开挖土方，形成排水渠的基槽。
3. 基槽处理，将基槽底部的土方夯实，并铺设一层碎石或砂砾垫层，以提高排水渠的承载能力和稳定性。
4. 管道安装，将排水管道按照设计要求安装在基槽内，并用管件连接起来。
5. 管道接口密封，将管道之间的接口处用密封材料密封，以防止污水渗漏。
排水沟施工工艺流程修订稿
排水沟施工工艺流程 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-排水沟施工方案1、排水沟施工工艺流程施工工艺测量、放线→土方开挖→垫层→浇筑砼墙→抹灰→砼压顶→盖板安装。
施工准备按照体育场场地工艺图纸要求准备水泥、钢筋、砂子、模板等材料工具，并按工作量及工期要求调配施工人员按时进场。
施工要点为保证钢筋混凝土盖板的强度，在钢筋绑扎、混凝土配比、振捣等工序配专职质检员检查并记录。
排水沟沟盖板的标高要严格控制，每块沟盖板的进水孔要调齐，沟盖板要用模板预制。
2、施工流程及方案预制水沟盖板：在施工现场预制沟盖板，达到设计强度的70%后再运至施工部位进行安装。
2.1.1按照图纸设计的盖板规格制作模板，一定保证模板稳定，不许出现变形。
2.1.2按照图纸要求布置钢筋。
2.1.3注意箍筋弯头位置要错开绑扎。
2.1.4在砼浇捣前要校准模具的角度和尺寸，并作临时固定。
浇筑排水沟：2.2.1应准备：洋镐、铁锹、风钻、小推车.组织人员进行图纸熟悉、了解每段高程，测量给出标桩，应注明下挖深度。
土方开挖应在给定施工段进行，该工程排水沟槽开挖无须放坡及支撑，主要是每个施工人员了解自己在该段的下挖深度，以免造成返工，排水沟底视土质情况可留出10～15m土层不挖，留作垫层之用。
2.2.2 土方开挖后，质检人员要认真对土方开挖后基槽进行测量，对不合格之处要进行修理，对超挖、欠挖处要进行挖方后或填方处理，确认达到要求后方可进行下道工序。
土方开挖过程中，要注意轴线、深度，两人同时在同一段施工时不能面对进行，以避免撞伤，应背向施工并保持一定距离，在每段相接处尤其重要。
2.2.3砼工程施工前应做出配合比试验，对现场要进行称量工作，以保证砼配合比的准确性。
砼施工对该道工序来讲，一定要保证其密实度，因为以坡度进行排水的无任何管道，该沟内沉沙井将长期积水，所以要求砼垫层在施工一定要保证其质量，采用平板振动器至少振3～5遍方可。
排水沟施工步骤及施工工艺

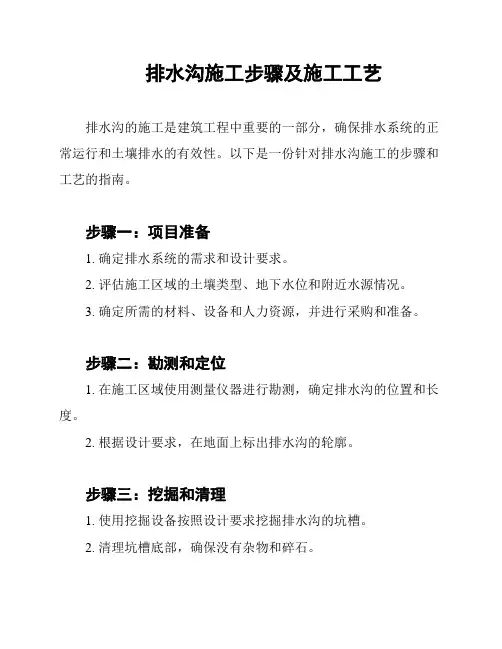

排水沟施工步骤及施工工艺
排水沟的施工是建筑工程中重要的一部分，确保排水系统的正常运行和土壤排水的有效性。
以下是一份针对排水沟施工的步骤和工艺的指南。
步骤一：项目准备
1. 确定排水系统的需求和设计要求。
2. 评估施工区域的土壤类型、地下水位和附近水源情况。
3. 确定所需的材料、设备和人力资源，并进行采购和准备。
步骤二：勘测和定位
1. 在施工区域使用测量仪器进行勘测，确定排水沟的位置和长度。
2. 根据设计要求，在地面上标出排水沟的轮廓。
步骤三：挖掘和清理
1. 使用挖掘设备按照设计要求挖掘排水沟的坑槽。
2. 清理坑槽底部，确保没有杂物和碎石。
步骤四：安装排水管道
1. 根据设计要求，安装排水管道到排水沟的坑槽中。
2. 确保排水管道的坡度适当，以便顺利排水。
步骤五：设置排水沟结构
1. 按照设计要求，在排水沟上安装排水格栅、下水道口等结构。
2. 确保排水沟结构的稳固和密封。
步骤六：填充和覆土
1. 用适当的填充物填满排水沟的周围空隙，并压实。
2. 在排水沟上方覆盖适当的土壤层，以达到平整的地表。
步骤七：验收和维护
1. 进行施工质量验收，确保排水沟符合设计要求。
2. 定期检查和维护排水沟，清除堵塞物和杂草。
以上是排水沟施工的步骤和工艺指南，供参考。
在施工过程中，请确保遵守当地的法律法规和安全标准。
排水沟施工
排水沟施工
作为排水设施，排水沟在施工过程中严格控制排水坡度，及变形缝位置的防水处理。
（1）工艺流程
略
（2）作业要点
1、基底处理
开挖完沟底后，用打夯机夯实沟底，同时修整沟底，如局部超挖则应用相同土质填补，整实至接近天然密实度，或用砂或砂砾石填补整实。
2、底板浇筑
混凝土振捣时，要振捣均匀，振动棒应保持与模板 10～20cm间距，避免振捣棒接触模板使模板变形，振捣完成后派专人进行收面，根据设计设置变形缝。
3、沟壁浇筑
已浇筑底板混凝土面与沟壁交接处必须凿毛以增强底板混凝土和墙身混凝土之间的连接，防止裂缝、崩塌或脱落。
浇筑沟壁混凝土应连续进行，如必须间歇，时间应尽量缩短，并应在前层混凝土初凝之前，将次层混凝土浇筑完毕，根据设计设置变形缝。
4、养护
混凝土浇筑完成后立即安排专人负责养护，混凝土表面覆盖土工布，定时洒水，使土工布保持湿润。
5、盖板安装
沟壁混凝土达到强度后安装盖板，安装前按照图纸复合排水沟尺
寸、标高，确认无误后开始安装。
安装时采用同强度砂浆固定盖板。
6、安全文明施工
①砼运输车及输送泵的清洗，项目部设置二级以上污水沉淀池，经沉淀后排放。
②砼浇筑后进行养护使用的塑料布和覆盖物及时回收，防止污染周围环境。
③混凝土浇筑完毕后及时清理施工区域内遗落的混凝土料。
养护过程中避免场地内造成积水。
（3）现场标准化作业
略。
排水沟施工工艺流程
排水沟施工方案1、排水沟施工工艺流程1.1施工工艺测量、放线→土方开挖→垫层→浇筑砼墙→抹灰→砼压顶→盖板安装。
1.2施工准备按照体育场场地工艺图纸要求准备水泥、钢筋、砂子、模板等材料工具，并按工作量及工期要求调配施工人员按时进场。
1.3施工要点为保证钢筋混凝土盖板的强度，在钢筋绑扎、混凝土配比、振捣等工序配专职质检员检查并记录。
排水沟沟盖板的标高要严格控制，每块沟盖板的进水孔要调齐，沟盖板要用模板预制。
2、施工流程及方案2.1预制水沟盖板：在施工现场预制沟盖板，达到设计强度的70%后再运至施工部位进行安装。
2.1.1按照图纸设计的盖板规格制作模板，一定保证模板稳定，不许出现变形。
2.1.2按照图纸要求布置钢筋。
2.1.3注意箍筋弯头位置要错开绑扎。
2.1.4在砼浇捣前要校准模具的角度和尺寸，并作临时固定。
2.2浇筑排水沟：2.2.1应准备：洋镐、铁锹、风钻、小推车.组织人员进行图纸熟悉、了解每段高程，测量给出标桩，应注明下挖深度。
土方开挖应在给定施工段进行，该工程排水沟槽开挖无须放坡及支撑，主要是每个施工人员了解自己在该段的下挖深度，以免造成返工，排水沟底视土质情况可留出10～15m土层不挖，留作垫层之用。
2.2.2 土方开挖后，质检人员要认真对土方开挖后基槽进行测量，对不合格之处要进行修理，对超挖、欠挖处要进行挖方后或填方处理，确认达到要求后方可进行下道工序。
土方开挖过程中，要注意轴线、深度，两人同时在同一段施工时不能面对进行，以避免撞伤，应背向施工并保持一定距离，在每段相接处尤其重要。
2.2.3砼工程施工前应做出配合比试验，对现场要进行称量工作，以保证砼配合比的准确性。
砼施工对该道工序来讲，一定要保证其密实度，因为以坡度进行排水的无任何管道，该沟内沉沙井将长期积水，所以要求砼垫层在施工一定要保证其质量，采用平板振动器至少振3～5遍方可。
砼工程在施工时要注意使用的机械电源要有可靠的保证，不得产生跑电、漏电现象，施工人员要佩戴安全所须的工作服装，必须穿绝缘胶鞋进行施工，以免造成意外事故。
排水沟施工工艺(排水沟施工工艺和施工要求)
排水沟施工工艺(排水沟施工工艺和施工要求)文档1：排水沟施工工艺一：概述排水沟是在工程建设中用于排水的重要构筑物，其施工工艺及要求关系到整个工程的质量和效果。
本文档主要介绍排水沟施工的工艺和要求，以确保施工质量和安全。
二：工艺流程1. 准备工作1.1 清理施工区域，并确保施工区域平整。
1.2 确定排水沟的位置和尺寸，并进行标示。
1.3 挖掘施工坑，并清理坑内杂物。
2. 地基处理2.1 在排水沟底部铺设0.2m厚的砂石层，以提供加固和排水功能。
2.2 将排水沟两侧的土方挖掘至设计高度，并清理坑内杂物。
3. 设置排水沟模板3.1 根据设计要求制作排水沟的模板。
3.2 将模板放置在排水沟坑内，并调整到正确位置。
3.3 使用水平仪检查模板的平整度和水平度。
4. 浇筑混凝土4.1 混凝土按照设计配比进行搅拌，并运输至施工现场。
4.2 将混凝土倒入排水沟内，采用振动棒进行浇筑和压实。
4.3 确保混凝土表面平整，并使用拖把修整。
5. 排水沟壁面处理5.1 在混凝土未完全硬化前，采用竖向泥浆喷涂方法进行排水沟壁面处理。
5.2 喷涂泥浆的厚度应满足设计要求，并确保均匀一致。
6. 排水沟顶部处理6.1 在排水沟混凝土硬化后，进行顶部处理。
6.2 根据设计要求设置顶部的保护板或铺设防水材料。
7. 完工清理7.1 清理施工现场，将废弃材料和泥浆垃圾清运至指定区域。
7.2 进行工程验收，并记录相关数据和信息。
三：施工要求1. 施工人员应具备相应的资质和技术能力，熟悉排水沟施工工艺。
2. 施工材料应符合国家相关标准，并具备合格证明。
3. 施工现场应设置安全警示标志，确保施工安全。
4. 施工过程中应注意质量控制，确保排水沟的流畅和密封性。
附件：工程验收记录表、施工现场照片。
法律名词及注释：1. 排水沟：用于排水的开放沟渠或管道。
2. 地基处理：对地基进行加固和改良的工程措施。
3. 模板：用于限制混凝土浇筑形状和尺寸的工具或设备。
排水沟施工
排水沟施工一、工艺流程1．开挖坡度的确定基坑开挖，应先进行测量定位，抄平放线，定出开挖宽度，按放线分块(段)分层挖土。
根据土质和水文情况，采取四侧或两侧直立开挖或放坡，以保证施工操作安全。
(1) 在天然湿度的土中，开挖基槽和管沟时，当挖土深度不超过下列数值规定时，可不放坡，不加支撑。
1) 密实、中密的砂土和碎石类土(填充物为砂土)：1．0m。
2) 硬塑、可塑的粘质粉土及粉质粘土：1．25m。
3) 硬塑、可塑的粘土和碎石类土(填充物为粘性土)：1．5m。
4) 坚硬的粘土：2．0m。
(2) 当土质为天然湿度、构造均匀，水文地质条件良好(即不会发生坍塌、移动、松散或不均匀下沉)，且无地下水时，开挖基坑亦可不必放坡，采取直立开挖不加支护，但挖方深度应按表3-1规定；基坑宽应稍大于基础宽。
如超过表3-1规定的深度，但不大于5m时，应根据土质和施工具体情况进行放坡，以保证不塌方，其最大容许坡度按表3-2采用。
放坡后基坑上口宽度由基础底面宽度及边坡坡度来决定，坑底宽度每边应比基础宽出30cm～50cm，以便于施工操作。
2．在工程施工区域设置测量控制网，包括控制基线、轴线和水平基准点；做好轴线控制测量的校核。
控制网应该避开建筑物、构筑物、土方机械操作及运输线路，并有保护标志；场地整平应设10×10m或20×20m方格网，在各方格点上做控制桩，并测出各标桩处的自然地形、标高，作为计算挖土方量和施工控制的依据。
基坑(槽)和管沟开挖，上部应有排水措施，防止地面水流人坑内冲刷边坡，造成塌方和破坏基土。
3．开挖基坑(槽)或管沟时，应合理确定开挖顺序、路线及开挖深度。
然后分段分层均匀开挖。
4．采用挖土机开挖大型基坑(槽)时，应从上而下分层分段，按照坡度线向下开挖，严禁在高度超过3m或在不稳定土体之下作业，但每层的中心地段应比两边稍高一些，以防积水。
5．在挖方边坡上如发现有软弱土、流砂土层时，或地表面出现裂缝时，应停止开挖，并及时采取相应补救措施，以防止土体崩塌与下滑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

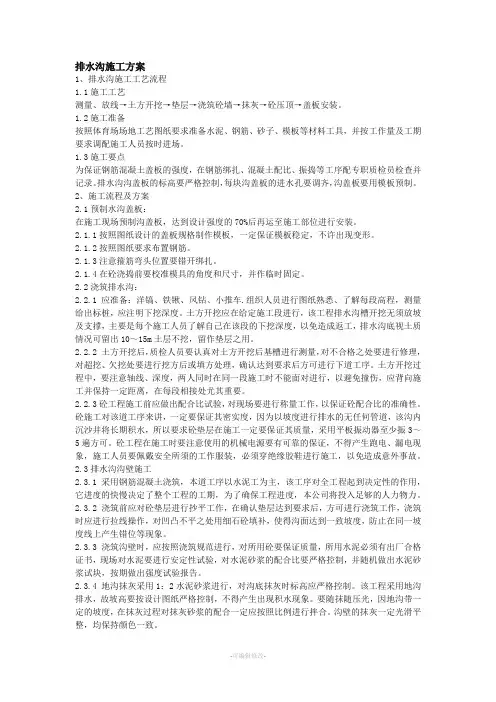

1、排水沟施工工艺流程
1.1施工工艺
测量、放线→土方开挖→垫层→浇筑砼墙→抹灰→砼压顶→盖板安装。
1.2施工准备
按照体育场场地工艺图纸要求准备水泥、钢筋、砂子、模板等材料工具，并按工作量及工期要求调配施工人员按时进场。
1.3施工要点
为保证钢筋混凝土盖板的强度，在钢筋绑扎、混凝土配比、振捣等工序配专职质检员检查并记录。
排水沟沟盖板的标高要严格控制，每块沟盖板的进水孔要调齐，沟盖板要用模板预制。
2、施工流程及方案
2.1预制水沟盖板：
在施工现场预制沟盖板，达到设计强度的70%后再运至施工部位进行安装。
2.1.1按照图纸设计的盖板规格制作模板，一定保证模板稳定，不许出现变形。
2.1.2按照图纸要求布置钢筋。
2.1.3注意箍筋弯头位置要错开绑扎。
2.1.4在砼浇捣前要校准模具的角度和尺寸，并作临时固定。
2.2浇筑排水沟：
2.2.1应准备：洋镐、铁锹、风钻、小推车.组织人员进行图纸熟悉、了解每段高程，测量给出标桩，应注明下挖深度。
土方开挖应在给定施工段进行，该工程排水沟槽开挖无须放坡及支撑，主要是每个施工人员了解自己在该段的下挖深度，以免造成返工，排水沟底视土质情况可留出10～15m土层不挖，留作垫层之用。
2.2.2 土方开挖后，质检人员要认真对土方开挖后基槽进行测量，对不合格之处要进行修理，对超挖、欠挖处要进行挖方后或填方处理，确认达到要求后方可进行下道工序。
土方开挖过程中，要注意轴线、深度，两人同时在同一段施工时不能面对进行，以避免撞伤，应背向施工并保持一定距离，在每段相接处尤其重要。
2.2.3砼工程施工前应做出配合比试验，对现场要进行称量工作，以保证砼配合比的准确性。
砼施工对该道工序来讲，一定要保证其密实度，因为以坡度进行排水的无任何管道，该沟内沉沙井将长期积水，所以要求砼垫层在施工一定要保证其质量，采用平板振动器至少振3～5遍方可。
砼工程在施工时要注意使用的机械电源要有可靠的保证，不得产生跑电、漏电现象，施工人员要佩戴安全所须的工作服装，必须穿绝缘胶鞋进行施工，以免造成意外事故。
2.3排水沟沟壁施工
2.3.1 采用钢筋混凝土浇筑，本道工序以水泥工为主，该工序对全工程起到决定性的作用，它进度的快慢决定了整个工程的工期，为了确保工程进度，本公司将投入足够的人力物力。
2.3.2 浇筑前应对砼垫层进行抄平工作，在确认垫层达到要求后，方可进行浇筑工作，浇筑时应进行拉线操作，对凹凸不平之处用细石砼填补，使得沟面达到一致坡度，防止在同一坡度线上产生错位等现象。
2.3.3 浇筑沟壁时，应按照浇筑规范进行，对所用砼要保证质量，所用水泥必须有出厂合格证书，现场对水泥要进行安定性试验，对水泥砂浆的配合比要严格控制，并随机做出水泥砂浆试块，按期做出强度试验报告。
2.3.4 地沟抹灰采用1：2水泥砂浆进行，对沟底抹灰时标高应严格控制。
该工程采用地沟排水，故坡高要按设计图纸严格控制，不得产生出现积水现象。
要随抹随压光，因地沟带一定的坡度，在抹灰过程对抹灰砂浆的配合一定应按照比例进行拌合。
沟壁的抹灰一定光滑平整，均保持颜色一致。
砼压顶是关系到盖板平整度的关键，对砼压顶施工提出严格质量要求是十分必要的，它的误差将导致盖板上平的偏差。
砼压顶模板支撑时，要对其上平严格控制，本工程模板采用组合式钢模板，对压顶砼上，平用L75X75X5的角钢做上平面，以保证其标高的准确性。
砼压顶所用材料均应有出厂合格证书和现场的试验，配比按配合比通知单严格称量，以保证其质量。
振动器采用插入式振动器进行施工。
2.5砼盖板安装
砼盖板安装时要确保其上平的标高，对基层出现问题应用高标号砂浆进行找平。
砼盖板在安装过程中一定要二人同时抬起，放至沟顶时应注意避免受伤，每层盖板安装时，须设专人对其进行检测，运输时要注意安全，教育施工人员以安全为天的安全意识。
2.6土方回填
地沟施工完成后，沟外侧的土方回填往往引起人们的注意，但在该工程中侧壁的沉陷将直接影响到工程的质量，因此不可忽视。
在该工程的施工中本公司将派专人进行，打人工夯逐层进行夯填，每层夯填完毕应进行检查。
2.7 排水沟施工是保证整个场地排水畅通与否的关键，本公司在此施工中将投入较大的精力进行，对每一个分项都将严格执行国家有关的规范及标准进行验收，对不符合质量要求的工序决不姑息，做到每道工序有检查有交接，责任落实到人，确保排水沟的质量。
