火灾自动报警系统的设计及其重要性
浅谈火灾自动报警系统的设计
浅谈火灾自动报警系统的设计王琳（广东省石油化工设计院，自控组，广州 510130）摘要：主要通过对探测器的选型、消防联动控制方面的阐述，介绍了火灾自动报警系统在实际中的设计及应用。
关键词：火灾探测器；手动报警按钮；控制器；联动控制。
中图分类号：TP277 文献标识码：AThe Simply Discourse forThe Design of The Automatic Fire Alarm SystemWang Lin(Gongdong Petrochemical Engineering Design Institute, Guangzhou, 510130, China) Abstract:Mainly described the selection of detectors and fire linkage, the design of the automatic fire alarm system is been presented.Keywords: fire detector; manual point; fire controller; fire linkage.1.前言随着生产和生活的迅猛发展，消防安全显得越来越重要。
火灾自动报警及消防联动系统，作为火灾的先期预报、火灾的及时扑面、保障人身和财产安全，起到了不可替代的作用。
本文就火灾自动报警系统中消防设备的选型及联动设计方案的合理选择等问题，结合在实际工程中的应用，作初步探讨，供参考。
2. 火灾探测器火灾探测器好比是消防自动报警的眼睛，它能将火灾信号快速传到报警控制器，发出警报信号，所以正确的选择探测器能有效的提高整个火灾自动报警系统的灵敏性与准确型。
在设计时除按照《火灾自动报警系统设计规范》（以下简称《规范》）的规定外，还须从以下方面考虑：2.1 根据探测的不同环境：用于监测防爆区域，如原油罐区、防爆厂房的探测器应选择防爆型；用于室外安装的还需达到一定的防护等级，一般应为IP65以上。
消防安全建筑物火灾自动报警系统的重要性
消防安全建筑物火灾自动报警系统的重要性随着科技的不断进步和城市化进程的加快，消防安全问题日益受到重视。
火灾是一种严重的灾害，给人们的生命财产带来巨大威胁。
为了及时探测火灾并采取有效措施，消防安全建筑物火灾自动报警系统应运而生。
本文将探讨消防安全建筑物火灾自动报警系统的重要性。
一、预防火灾事故发生预防胜于治疗，在火灾问题上同样适用。
消防安全建筑物火灾自动报警系统能够提供及时准确的火灾信息，有助于在火灾初期及时发现火灾并采取措施。
通过火灾自动报警系统，可以避免火灾蔓延，减少火势扩大的可能性。
这种及早发现火灾的能力对于火灾预防具有重要意义，可有效降低火灾事故的发生。
二、迅速报警，及时应对消防安全建筑物火灾自动报警系统能够迅速发现火灾并实现自动报警。
一旦火灾发生，火灾自动报警系统会在火灾探测到烟雾、火焰或增加的温度等情况下，立即报警。
这将大大缩短响应时间，使得相关部门和人员能够在火灾初期就获知火灾并迅速进行灭火和疏散工作。
及时的报警和应对能够最大限度地减少人员伤亡和财产损失。
三、减少误报，提高可靠性消防安全建筑物火灾自动报警系统采用了先进的探测技术，可以准确检测到火灾的存在。
与传统的手动报警方式相比，火灾自动报警系统能够快速区分真正的火灾信号和误报信号，从而减少误报的可能性。
这种准确性和可靠性使得消防部门能够更加迅速地作出反应，并避免不必要的疏散和干预。
减少误报不仅提高了消防系统的可靠性，也节约了相关人力和物力资源。
四、提高防火安全管理水平消防安全建筑物火灾自动报警系统的安装和使用，需要有相关的管理制度和操作规范。
这要求建筑物管理者对消防安全进行全面管理和监督，并定期进行系统的巡检和维护。
消防安全建筑物火灾自动报警系统的存在和使用促进了防火安全管理水平的提升，使消防工作更加规范和有效。
五、促进消防技术发展消防安全建筑物火灾自动报警系统是现代消防技术的重要组成部分。
随着这些系统的广泛应用和进一步发展，消防技术也得到了不断的完善和提升。
火灾自动报警系统的设计及其重要性
火灾自动报警系统的设计及其重要性火灾自动报警系统探测火灾隐患，肩负安全防范重任，是智能建筑中建筑设备自动化系统（CBS）的重要组成部分。
智能建筑中的火灾自动报警系统设计首先必须符合GB50116-98《火灾自动报警系统设计规范》的要求，同时也要适应智能建筑的特点，合理选配产品，做到安全适用、技术先进、经济合理。
火灾自动报警系统一般分三种形式设计：区域火灾自动报警系统，集中火灾自动报警系统和控制中心报警系统。
就智能建筑的基本特点，控制中心报警系统是最适用的方式。
智能建筑中中火灾自动报警系统的设计要点是：根据被保护对象发生火灾时燃烧的特点确定火灾类型；根据所需防护面积部位；按照火灾探测器的总数和其他报警装置（如手报）数量确定火灾报警控制器的总容量；按划分的报警区域设置区域报警控制器；根据消防设备确定联动控制方式；按防火灭火要求确定报警和联动的逻辑关系；最后还要考虑火灾自动报警系统与智能建筑“3AS”（建设设备自动化系统、通信自动化系统、办公自动化系统）的适应性。
1 火灾探测器的设计选配火灾探测器是火灾自动报警系统对象分为感烟火灾探测器、感温火灾探测器、感光火灾烟温复合式火灾探测器以及气体火灾探测器，按其测控范围又可分为点型火灾探测器和线型火灾探测器两大类。
点型火灾探测器只能对警戒范围中某一点周围的温度、烟等参数进行控制，如点型离子感、点型紫光火焰火灾探测器、点型感温火灾探测器等，线型火灾探测器则可以对警戒范围中某一线路周围烟雾、温度进行探测，如红外光束线型火灾探测器，激光线型火灾探测器，缆式线型感温火灾探测器等.智能建筑中应以感烟火灾探测器选用为主，个别不宜选用感烟火灾探测器的场所，应该选用感温火灾探测器。
1.2 探测区域探测器设置要点标准规定：火灾探测区域一般以独立的房间划分探测区域内的每个房间内至少应设置一只探测器。
在敞开或封闭的楼梯间、消防电梯前室、走道、坡道、管道井、闷顶、夹层等场所都应单独划分的探测区域，设置相应探测器、内部空间开阔且门口有灯光显示装置的大面积房间可划分一个的探测区域，但其最大面积不能超过1000m2。
毕业论文火灾自动报警系统设计.doc
目录1 引言 ...................................................................................................... - 1 -1.1建筑情况 ........................................................................................ - 1 -1.2火灾自动报警系统的作用 ............................................................ - 1 -2 火灾自动报警系统简介.................................................................. - 2 -2.1 火灾自动报警系统概述........................................................ - 2 -2.2 火灾自动报警系统的组成 ................................................... - 3 -3. 系统的设置 ....................................................................................... - 9 -3.1区域报警控制系统................................................................... - 9 -3.2集中报警控制系统................................................................... - 9 -3.3控制中心报警系统 ...................................................................... - 10 -4 火灾自动报警系统设计.................................................................- 11 -4.1系统选型....................................................................................- 11 -4.2 防火区域和报警区域的划分..............................................- 11 -4.3 火灾探测器的选择 ............................................................... - 13 -4.4 手动报警按钮的设置........................................................... - 20 -4.5消防联动的设计 ..................................................................... - 21 -5 经济预算 .............................................................................................. - 24 -致谢 ......................................................................................................... - 25 -参考文献 ................................................................................................ - 26 -1 引言1.1建筑情况***行政楼是学院各党政部门集中办公的场所，办公楼内来往人员较多，在其内部还有各种贵重设备、资料、文献等，所以一定要做好防火等工作。

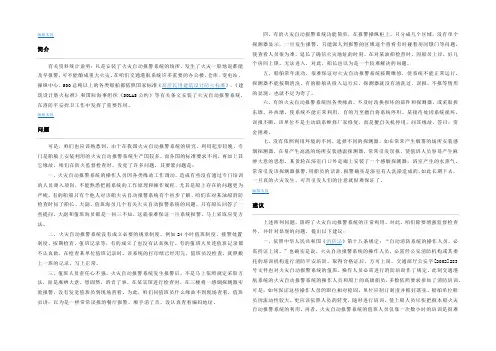

火灾自动报警系统的设计及其重要性
有关资料统计说明：凡是安装了火灾自动报警系统的场所，发生了火灾一股地说都能及早报警，可不能酿成重大火灾。
在咱们交通港航系统许多重要的办公楼、仓库、变电站、筑设计肪火标准》和国际海事组织《SOLAS公约》等有关条文安装了火灾自动报警系统，在消防平安捍卫工作中发挥了重要作用。
可是，咱们也应该熟悉到，由于在我国火灾自动报警系统的研究、利用起步较晚，专门是船舶上安装利用的火灾自动报警系统生产国较多，而各国的标准要求不同，再加上其它缘故，咱们在防火监督检查时，发觉了许多问题，其要紧问题是：一、火灾自动报警系统的操作人员因各类缘故工作调动，造成有些没有通过专门培训的人员调入顶岗，不能熟悉把握系统的工作原理和操作规程。
尤其是船上存在的问题更为严峻，有的船舶只有个他人对该船火灾自动报警系统有个初步了解。
咱们在对某油船消防检查时问了船长、大副、值班海员几个有关火灾自动报警系统的问题，只有船长回答了一些提问，大副和值班海员都是一问三不知，这就很难保证一旦系统报警，马上采取应变方法。
二、火灾自动报警系统没有成立必要的规章制度。
例如24小时值班制度、接警处置制度、按期检查、值班记录等，有的成立了也没有认真执行。
有的值班人员连值班记录都不认真做，在检查某单位值班记录时，该系统的打印纸已经用完，值班员没检查，就照搬上一班的记录，写上正常。
三、值班人员责任心不强，火灾自动报警系统发生报警后，不是马上依照规定采取方法，而是麻痹大意，想固然，消音了事。
在某宾馆进行检查时，在三楼将一感烟探测器实验报警，没有发觉值班员到现场查看。
为此，咱们问值班员什么缘故不到现场查看，值班员讲：以为是一样常常误报的餐厅报警，顺手消了音，没认真查看编码地址。
四、有的火灾自动报警系统功能简单，在报警操纵柜上，只分成几个区域，没有单个探测器显示，一旦发生报警，只能派人到报警的区域逐个查看有时碰着房间锁门等问题，使查看人员很为难，延长了确信火灾地址的时刻。

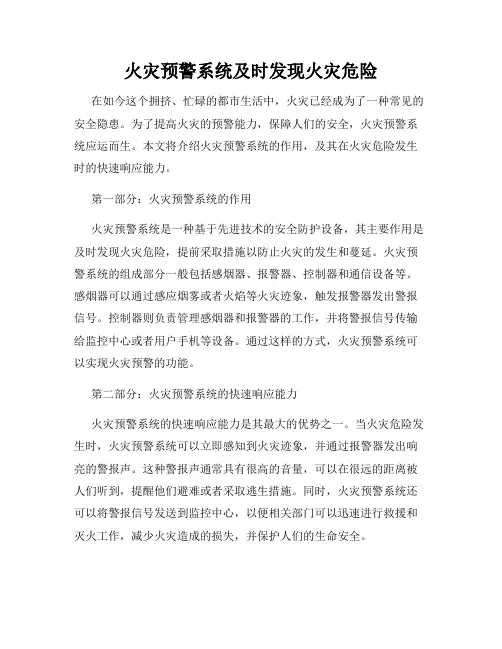

火灾预警系统及时发现火灾危险
火灾预警系统及时发现火灾危险在如今这个拥挤、忙碌的都市生活中，火灾已经成为了一种常见的安全隐患。
为了提高火灾的预警能力，保障人们的安全，火灾预警系统应运而生。
本文将介绍火灾预警系统的作用，及其在火灾危险发生时的快速响应能力。
第一部分：火灾预警系统的作用火灾预警系统是一种基于先进技术的安全防护设备，其主要作用是及时发现火灾危险，提前采取措施以防止火灾的发生和蔓延。
火灾预警系统的组成部分一般包括感烟器、报警器、控制器和通信设备等。
感烟器可以通过感应烟雾或者火焰等火灾迹象，触发报警器发出警报信号。
控制器则负责管理感烟器和报警器的工作，并将警报信号传输给监控中心或者用户手机等设备。
通过这样的方式，火灾预警系统可以实现火灾预警的功能。
第二部分：火灾预警系统的快速响应能力火灾预警系统的快速响应能力是其最大的优势之一。
当火灾危险发生时，火灾预警系统可以立即感知到火灾迹象，并通过报警器发出响亮的警报声。
这种警报声通常具有很高的音量，可以在很远的距离被人们听到，提醒他们避难或者采取逃生措施。
同时，火灾预警系统还可以将警报信号发送到监控中心，以便相关部门可以迅速进行救援和灭火工作，减少火灾造成的损失，并保护人们的生命安全。
除了及时发出警报信号外，火灾预警系统还可以通过通信设备与用户进行实时联系。
设备可以将警报信息发送到用户手机，并提供一些应急指南，提示用户采取适当的逃生措施。
这种实时的联系方式大大增强了火灾预警系统的响应能力，使人们可以更好地应对火灾危险。
第三部分：火灾预警系统的推广和应用随着火灾预警系统的不断发展和进步，其在各个领域的应用也越来越广泛。
例如，在公共场所，如商场、医院、学校等，火灾预警系统的安装已经成为了一项重要的安全措施。
它可以及时发现火灾危险，为大量人员提供了更大的安全保障。
同时，在工业领域，火灾预警系统也被广泛应用于化工厂、仓库等危险环境中，防止火灾事故对人员和财产造成不可估量的损失。
总结：火灾预警系统的出现为我们的生活增加了一道重要的防线，有效减少了火灾事故对人们生命和财产的威胁。
火灾警报系统消防员的警戒工具
火灾警报系统消防员的警戒工具火灾警报系统是消防员的警戒工具火灾警报系统是消防员工作中必不可少的重要工具，它为消防员提供了及时准确的火灾报警信息，使他们能够快速应对并有效处理火灾事故。
本文将探讨火灾警报系统在消防员工作中的重要性以及其优势。
一、火灾警报系统的作用火灾警报系统能够实时监测并检测火灾的发生，一旦发现火灾迹象，立即通过声音警报、灯光提示等方式向消防员发送火灾报警信号。
这种即时的报警系统极大地减少了火灾的危害和损失，为消防员提供了宝贵的时间来进行灭火和救援工作。
二、火灾警报系统的组成部分火灾警报系统通常由火灾探测器、控制面板和警报装置组成。
火灾探测器能够探测和感知火灾迹象，将这些信息传输给控制面板，而控制面板则会根据接收到的信号来触发警报装置，向消防员发出火灾警报。
三、火灾警报系统的优势1.提高了火灾预警能力：火灾警报系统能够及时发现火灾迹象，使消防员能够及早采取措施，预防火灾的发生和扩散。
这种快速的反应能力可以保护人员的安全，并最大程度地减少财产损失。
2.减少了误报率：火灾警报系统采用了高科技的火灾探测器，能够准确地检测火灾的存在，并排除其他因素的干扰。
这大大降低了误报的概率，使消防员能够更加高效地进行灭火救援工作，节省了时间和资源。
3.提供了可靠的通信手段：火灾警报系统还可以与消防部门进行联网，实现与消防员的实时通讯。
这为消防员提供了与指挥中心进行紧密合作的机会，能够更好地协调和指挥救援行动。
四、火灾警报系统的应用领域火灾警报系统广泛应用于各类场所，包括住宅、商场、办公楼、学校、医院等。
无论是大型还是小型建筑物，火灾警报系统都能够为消防员提供有效的警戒工具，及时捕捉火灾风险，并协助消防员进行紧急处理。
五、火灾警报系统的发展趋势随着科技的不断进步，火灾警报系统也在不断发展。
现代化的火灾警报系统不仅具备了传统的火灾检测功能，还结合了视频监控、智能分析等技术，提供了更全面准确的火灾预警服务。
火灾自动报警系统实验心得
火灾自动报警系统实验心得《火灾自动报警系统实验心得》在本次实验中，我与我的团队选择研究火灾自动报警系统。
通过设计和构建一个简单的系统原型，我们的目标是检测火灾并及时报警。
通过这次实验，我们不仅加深了对火灾自动报警系统的理解，还学到了很多宝贵的知识和经验。
首先，我们明白了火灾自动报警系统的重要性。
火灾是一种具有很高风险的事故，给人们的生命和财产带来巨大威胁。
自动报警系统的作用是在火灾发生时及时发出警报，以便人们能够迅速采取适当的应对措施，比如疏散人群和联系消防部门。
通过本次实验，我们了解到自动报警系统的可靠性对于提供及时警报至关重要。
其次，我们学会了如何设计和构建一个基本的火灾自动报警系统。
我们的系统包括两个主要部分：火灾探测器和报警装置。
火灾探测器使用烟雾传感器来检测烟雾的存在，一旦探测到烟雾，它将触发报警装置发出声音或光信号。
我们还使用了微控制器来实现系统的自动化和监控功能，这样系统可以更加灵活和可靠地工作。
在实验过程中，我们也遇到了一些困难和挑战。
最主要的困难是如何确保火灾探测器的准确性和稳定性。
我们进行了多次调试和测试，以确保烟雾传感器可以正常工作，并在火灾发生时能够准确地检测到烟雾。
我们还遇到了一些技术问题，需要学习和解决，比如如何正确地编程和控制微控制器。
总体而言，本次实验对我们的团队来说是一次非常有意义的学习和实践机会。
通过设计和构建火灾自动报警系统原型，我们更加深入地了解了自动报警系统的工作原理和设计要点。
我们还学会了解决问题和团队合作的重要性。
通过不断地尝试和改进，我们最终成功地完成了一个简单但功能强大的火灾自动报警系统原型。
通过这次实验，我对火灾自动报警系统有了更全面的了解，也意识到了它在保护人们生命和财产方面的重要性。
我相信，在今后的工作中，我将能够运用这些知识和经验，为社会的安全和发展做出更大的贡献。
同时，我也希望能够在这个领域做更多的研究和创新，以进一步改进和完善火灾自动报警系统，提高其准确性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

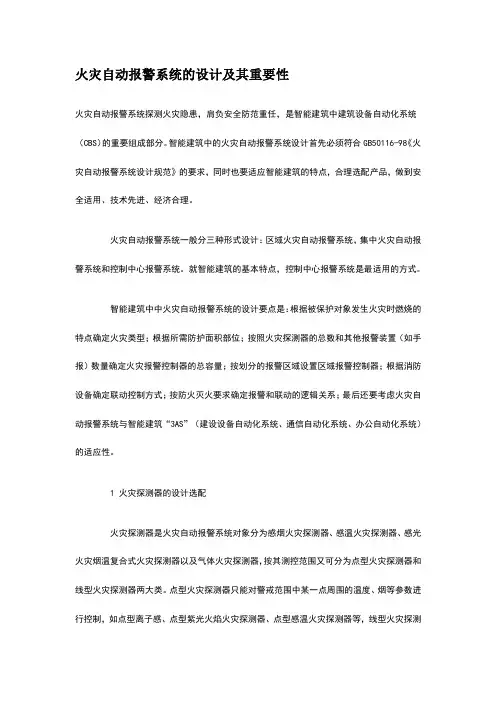

火灾自动报警系统的设计及其重要性
火灾自动报警系统探测火灾隐患，肩负安全防范重任，是智能建筑中建筑设备自动化系统（CBS）的重要组成部分。
智能建筑中的火灾自动报警系统设计首先必须符合GB50116-98《火灾自动报警系统设计规范》的要求，同时也要适应智能建筑的特点，合理选配产品，做到安全适用、技术先进、经济合理。
火灾自动报警系统一般分三种形式设计：区域火灾自动报警系统，集中火灾自动报警系统和控制中心报警系统。
就智能建筑的基本特点，控制中心报警系统是最适用的方式。
智能建筑中中火灾自动报警系统的设计要点是：根据被保护对象发生火灾时燃烧的特点确定火灾类型；根据所需防护面积部位；按照火灾探测器的总数和其他报警装置（如手报）数量确定火灾报警控制器的总容量；按划分的报警区域设置区域报警控制器；根据消防设备确定联动控制方式；按防火灭火要求确定报警和联动的逻辑关系；最后还要考虑火灾自动报警系统与智能建筑“3AS”（建设设备自动化系统、通信自动化系统、办公自动化系统）的适应性。
1 火灾探测器的设计选配
火灾探测器是火灾自动报警系统对象分为感烟火灾探测器、感温火灾探测器、感光火灾烟温复合式火灾探测器以及气体火灾探测器，按其测控范围又可分为点型火灾探测器和线型火灾探测器两大类。
点型火灾探测器只能对警戒范围中某一点周围的温度、烟等参
数进行控制，如点型离子感、点型紫光火焰火灾探测器、点型感温火灾探测器等，线型火灾探测器则可以对警戒范围中某一线路周围烟雾、温度进行探测，如红外光束线型火灾探测器，激光线型火灾探测器，缆式线型感温火灾探测器等.
智能建筑中应以感烟火灾探测器选用为主，个别不宜选用感烟火灾探测器的场所，应该选用感温火灾探测器。
探测区域探测器设置要点
标准规定：火灾探测区域一般以独立的房间划分探测区域内的每个房间内至少应设置一只探测器。
在敞开或封闭的楼梯间、消防电梯前室、走道、坡道、管道井、闷顶、夹层等场所都应单独划分的探测区域，设置相应探测器、内部空间开阔且门口有灯光显示装置的大面积房间可划分一个的探测区域，但其最大面积不能超过1000m2。
探测器的设置一般按保护面积确定，每只探测器保护面积和保护半径确定，要考虑房间高度、屋顶坡度、探测器自身灵敏度三个主要因素的影响，但在有梁的顶棚上设置探测器时必须考虑到梁突出顶棚影响
另外，在设置火灾探测器时，还要考虑智能建筑内部走道宽度、至端墙的距离、至墙壁梁边距离、空调通风口距离以及房间隔情况等的影响。
探测器总数确定
首先确定一个探测区域所需设置的探测器数量，其计算公式为： N=S÷KA 式中：N—探测器数量（只），取整数；
S—-该探测区域的面积（m2） A—-探测器的保护面积（m2） K—-修正系数特级保护对象取～一级保护对象取～
二级保护对象取～. 注：感烟和感温探测器均以此公式计算。
智能建筑内全部探测区域所需和即为该建筑需要配置的探测器总数量。
2 火灾报警控制器的设计选配
火灾报警控制器是火灾自动报警系统的中枢，它接受信号并作出分析判断，一旦发生火灾，它立即发出火警信号并启动相应消防设备计算机技术的发展使传统的开关量多线制火灾自动报警系统已被模拟量总线制火灾自动报警系统总线制火灾自动报警系统所替代，目前技术颁式智能火灾自动报警系统也广泛应用。
模拟量总线制火灾自动报警系统和颁智能火灾自动报警系统都是在计算机技术基础上发展起来的，都可以作为智能建筑的选用产品。
报警区域的划分
报警区域的按照智能建筑的保护等级、耐火等级，合理正确的划分。
规范规定“报警区域应根据防火分区或楼层划分。
”也就是说在报警区域，也可以将同层的几个防火分区划为一个报警区域。
特别强调，将几个防火分区同一报警区域时，只能在同一楼层而不得跨越楼层。
确定区域火灾报警控制器的容量
区域火灾报警控制器一般按防火分区设置，其容量的确定，主要取决于本报警区域内编址探测设备的数量。
报警区域编址探测设备，不单指感烟感温或其它种类火灾探测器的数量，还包括该报警区域内手动报警按钮，消火栓报警按钮以及通过控制模块转换信号的水流批示器，水压力开关等。
例如某型号火灾报警控制器的容量为4回路×128探测点，即每个控制回路可控制128个编址探测点，智能建筑中某报警区域编址设备总数为400个，则该火灾自动报警控制器正好满足区域报警要求。
假设该报警区域内有600个探测编址点，显然需要二台该型号控制器（一般这种情况下，应选用单台容量满足600个探测编址点要求的产品作区域报警控制器）。
一般火灾报警控制器标示容量都是单台控制器的最大容量，为了保证火灾自动报警系统既能高效率又能高可靠性的工作，实际设计各回路探测点时要考虑一定的信息余量。
关于这一点，G50106-98第条有明确规定。
综合考虑建筑结构与建筑施工等因素影响，火灾自动报警系统中区域火灾报警器每回路实际设计容量应为标称容量的80～50%。
确定集中火灾报警控制器
在火灾自动报警与联动控制系统中，集中火灾报警控制器的选配，一方面要满足整个火灾自动报警系统工作要求，另一方面，还应该具备与智能建筑中其它控制系统的通信界面。
主要包括以下几点：（1）与各个报警区域内区域火灾报警控制器的通信功能。
（2）处理显示整个系统报警信息，故障信息，联动信息的功能；（3）应能根据火警信息，启动消防联动设备并显示其状态;
（4）具备与智能建筑中其它控制系统的通信界面。
3 消防联动设备控制
消防联动设备是火灾自动报警系统的执行部件，消防控制室接收火警信息后应能自动或手动启动相应消防联动设备。
智能建筑中应具备的消防联动设备及其功能
根据建筑设计防火规范和智能建筑防火灭火要求，智能建筑应具备以下全部或部分消防联动设备：
■火灾警报装置与应急广播，火灾发生时警示或通知人员安全转移；■消防专用电话，火灾报警，查询情况，应急指挥，能与“119”直通；
■非消防电源控制，火灾应急照明和安全疏散指示灯控制；■室内消火栓泵和喷淋水泵，火灾时实施灭火；■消防电梯运行控制；
■管网气体灭火系统，泡沫灭火系统和干粉灭火系统，火灾确认后实施灭火；
■防火门，防火卷帘，防火阀的控制，火灾时实施防火分隔，防止火灾蔓延；
■防烟排烟风机，空调通风设备，送风阀，排烟阀乖，防止烟气蔓延提供救生保障。
消防联动设备的联动要求
火灾发生时，火灾报警控制器发出警报信息，消防联动控制器根据火灾信息管理部联动关系，输出联动信号，启动有关消防设备实施防火灭火。
消防联动必须在“自动”和“手动”状态下均能实现。
在自动情况下，智能建筑中的火灾自动报警系统按照预先编制的联动逻辑关系，在火灾报警后，输出自动控制指令，启动相关设备动作。
手动情况下，应能根据手工操作,实现对应控制。
4 火灾自动报警系统布线及其与智能建筑的适配性
由于火灾自动报警系统的特殊地位，使得它在布线安装方面有别于智能建筑中其它控制系统。
对线缆的选型和布线方式一要满足自动报警装置自身的技术条件，如其报警传输线大多数要求采用双绞线等；二要满足一定的机械强度，三要采取穿管保护、暗敷或阻燃措施，四要昼与其它低压系统电缆竖井分开布设，五要使其传输网络不与其它传输网络共用。
