初中数学视图与投影知识点总结,中考数学经典题型与典型例题讲解及答案解析

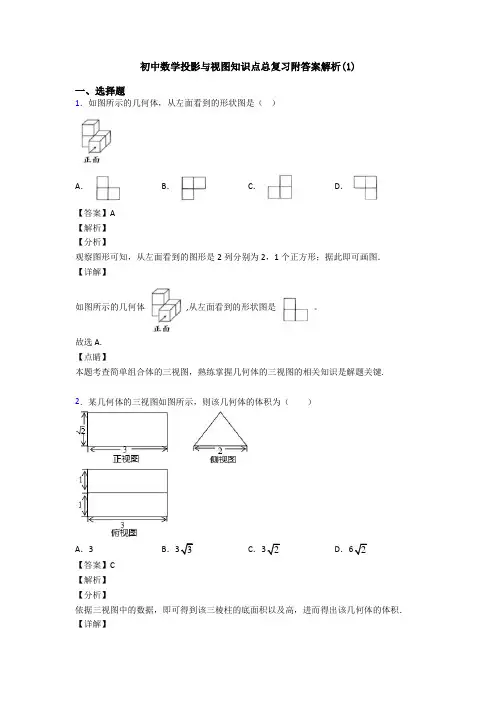

初中数学投影与视图知识点总复习附答案解析(1)
初中数学投影与视图知识点总复习附答案解析(1)一、选择题1．如图所示的几何体，从左面看到的形状图是（）A．B．C．D．【答案】A【解析】【分析】观察图形可知，从左面看到的图形是2列分别为2，1个正方形；据此即可画图．【详解】如图所示的几何体,从左面看到的形状图是。
故选A.【点睛】本题考查简单组合体的三视图，熟练掌握几何体的三视图的相关知识是解题关键. 2．某几何体的三视图如图所示，则该几何体的体积为（）A．3 B．3C．2D．2【答案】C【解析】【分析】依据三视图中的数据，即可得到该三棱柱的底面积以及高，进而得出该几何体的体积．【详解】解：由图可得，该三棱柱的底面积为12×2×2＝2，高为3，∴该几何体的体积为×23＝32，故选：C．【点睛】本题主要考查了由三视图判断几何体，由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．3．下面是一个几何体的俯视图，那么这个几何体是（）A．B．C．D．【答案】B【解析】【分析】根据各个选项中的几何体的俯视图即可解答.【详解】解：由图可知，选项B中的图形是和题目中的俯视图看到的一样，故选：B．【点睛】本题考查由三视图判断几何体，俯视图是从上向下看得到的图纸，熟练掌握是解题的关键.4．如图是某个几何体的三视图，该几何体是（）A．长方体B．圆锥C．圆柱D．三棱柱【答案】D【解析】【分析】根据三视图看到的图形的形状和大小，确定几何体的底面，侧面，从而得出这个几何体的名称．【详解】俯视图是三角形的，因此这个几何体的上面、下面是三角形的，主视图和左视图是长方形的，且左视图的长方形的宽较窄，因此判断这个几何体是三棱柱，故选：D．【点睛】考查简单几何体的三视图，画三视图注意“长对正，宽相等，高平齐”的原则，三视图实际上就是从三个方向的正投影所得到的图形．5．图是由四个完全相同的正方体组成的几何体，这个几何体的左视图是 ( )A．B．C．D．【答案】C【解析】【分析】根据物体的左视图是从左边看到的图形判断即可．【详解】解：从左边看是竖着叠放的2个正方形，故选C．【点睛】本题主要考查了简单组合体的三视图，属于基础题型，掌握简单几何体的三视图是解题的关键．6．如图是一个大正方体切去一个小正方体形成的几何体，它的左视图是( )A．B．C．D．【答案】B【解析】【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在视图中【详解】从几何体的左边看可得到一个正方形，正方形的右上角处有一个小正方形，故选B.【点睛】本题考查了三视图的知识，掌握主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图，俯视图是从物体的上面看得到的视图是解题的关键．7．如图是某个几何体的三视图，该几何体是（）A．三棱柱B．圆柱C．六棱柱D．圆锥【答案】C【解析】【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【详解】解：由俯视图可知有六个棱，再由主视图即左视图分析可知为六棱柱，故选C．【点睛】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．8．图甲是由若干个小正方体搭成的几何体的俯视图，小正方体中的数字表示在该位置的小正方体的个数，那么这个几何体的主视图是（）A．B．C．D．【答案】B【解析】【分析】【详解】解：根据题意画主视图如下：故选B．考点：由三视图判断几何体；简单组合体的三视图．9．如果一个空间几何体的主视图和左视图都是边长为4的正三角形，俯视图是圆且中间有一点，那么这个几何体的表面积是（）A．8πB．12πC．43πD．8【答案】B【解析】【分析】【详解】解：由图片中的三视图可以看出这个几何体应该是圆锥，且其底面圆半径为1，母线长为2，因此它的表面积=π×2×4+π×22=12π．故选B．考点：1.由三视图判断几何体；2.圆锥的计算.10．如图所示的几何体的俯视图为( )A．B．C．D．【答案】C【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看外面是一个矩形，里面是一个圆形，故选：C．【点睛】考查了简单组合体的三视图，从上边看得到的图形是俯视图．11．由6个相同的立方体搭成的几何体如图所示，则它的从正面看到的图形是( )A．B．C．D．【答案】C【解析】【分析】观察立体图形的各个面，与选项中的图形相比较即可得到答案.【详解】观察立体图形的各个面，与选项中的图形相比较即可得到答案，由图像能够看到的图形是，故C选项为正确答案.【点睛】此题考查了从不同方向观察物体和几何体，有良好的空间想象力和抽象思维能力是解决本题的关键.12．我国古代数学家刘徽用“牟合方盖”找到了球体体积的计算方法．“牟合方盖”是由两个圆柱分别从纵横两个方向嵌入一个正方体时两圆柱公共部分形成的几何体．如图所示的几何体是可以形成“牟合方盖”的一种模型，它的俯视图是（）A．B．C．D．【解析】【分析】根据俯视图即从物体的上面观察得得到的视图，进而得出答案．【详解】 该几何体的俯视图是：．故选A ．【点睛】此题主要考查了几何体的三视图；掌握俯视图是从几何体上面看得到的平面图形是解决本题的关键．13．如图，某工厂加工一批无底帐篷，设计者给出了帐篷的三视图（图中尺寸单位：m ）．根据三视图可以得出每顶帐篷的表面积为（ ）A ．6πm 2B ．9πm 2C ．12πm 2D ．18πm 2【答案】B【解析】【分析】 根据三视图得到每顶帐篷由圆锥的侧面和圆柱的侧面组成，且圆锥的母线长为2m ，底面圆的半径为1.5m ，圆柱的高为2m ，由于圆锥的侧面展开图为一扇形，圆柱的侧面展开图为矩形，则根据扇形面积公式和矩形面积公式分别计算，然后求它们的和【详解】根据三视图得到每顶帐篷由圆锥的侧面和圆柱的侧面组成，且圆锥的母线长为2m ，底面圆的半径为1.5m ，圆柱的高为2m ，所以圆锥的侧面积=12π 1.522n n n =3π2m 圆柱的侧面积=2π 1.52n n =6π2m 所以每顶帐篷的表面积=3π+6π=9π2m故正确答案为B【点睛】此题考查了圆锥的计算：圆锥的侧面展开图是一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长，也考查了三视图14．如图是某几何体的三视图，根据图中数据，求得该几何体的体积为（ ）A ．60πB ．70πC ．90πD ．160π【答案】B【解析】 试题分析：由几何体的三视图得，几何体是高为10，外径为8．内径为6的圆筒， ∴该几何体的体积为()22431070ππ-⋅=.故选B.考点：由三视图求体积．15．如图是一个由5个完全相同的小正方体组成的立体图形，它的俯视图是( )A ．B ．C ．D ．【答案】B【解析】【分析】 找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【详解】从上面看易得：有3列小正方形第1列有2个正方形，第2列有1个正方形，第3列有1个正方形．故选B ．【点睛】本题考查的知识点是简单组合体的三视图，解题关键是数出从上方看每一列各有几个正方形．16．如图是一个由7个同样的立方体叠成的几何体，则这一几何体的三视图中，既是轴对称图形又是中心对称图形的是（ ）A ．俯视图B ．主视图C ．俯视图和左视图D ．主视图和俯视图【答案】A【解析】画出三视图，由此可知俯视图既是轴对称图形又是中心对称图形，故选A.17．下面四个几何体中，左视图是四边形的几何体共有（）A ．1个B ．2个C ．3个D ．4个【答案】B【解析】简单几何体的三视图．【分析】左视图是从左边看到的图形，因为圆柱的左视图是矩形，圆锥的左视图是等腰三角形，球的左视图是圆，正方体的左视图是正方形，所以，左视图是四边形的几何体是圆柱和正方体2个．故选B ．18．如图是一个几何体的三视图（图中尺寸单位：cm ），根据图中所示数据求得这个几何体的侧面积是（ ）A ．212cmB ．()212πcm +C ．26πcmD ．28πcm【答案】C【解析】【分析】根据三视图确定该几何体是圆柱体，再计算圆柱体的侧面积．【详解】先由三视图确定该几何体是圆柱体，底面半径是2÷2＝1cm，高是3cm．所以该几何体的侧面积为2π×1×3＝6π（cm2）．故选C．【点睛】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．19．下图是由6个大小相同的小正方体组成的几何体，它的左视图是（）A．B． C．D．【答案】B【解析】【分析】根据三视图的意义进行分析，要注意观察方向是从左边看.【详解】解：从物体左面看，是左边1个正方形，中间2个正方形，右边1个正方形．故选B．【点睛】考核知识点：简单组合体的三视图．20．下列几何体是由4个相同的小正方体搭成的，其中左视图与俯视图相同的是（）A．B．C．D．【答案】C【解析】试题分析：从物体的前面向后面投射所得的视图称主视图（正视图）——能反映物体的前面形状；从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状；从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状．选项C左视图与俯视图都是，故选C.。
中考数学总复习：投影与视图--知识讲解【含解析】.doc
【若缺失公式、图片现象属于系统读取不成功，文档内容齐全完整，请放心下载。
】中考总复习：投影与视图—知识讲解【考纲要求】1.通过实例了解平行投影和中心投影的含义及简单应用；2.会画基本几何体(直棱柱、圆柱、圆锥、球)的三视图(主视图，左视图、俯视图)，能根据三视图描述基本几何体或实物的原型．【知识网络】【考点梳理】考点一、生活中的几何体1．常见的几何体的分类在丰富多彩的图形世界中，我们常见的几何体有长方体、正方体、棱柱体、棱锥体、圆柱体、圆锥体、球体、台体等．2．点、线、面、体的关系(1)点动成线，线动成面，面动成体；(2)面面相交成线，线线相交成点．要点诠释：体体相交可成点，不一定成线．3．基本几何体的展开图(1)正方体的展开图是六个正方形；(2)棱柱的展开图是两个多边形和一个长方形；(3)圆锥的展开图是一个圆和一个扇形；(4)圆柱的展开图是两个圆和一个长方形．考点二、投影1．投影用光线照射物体，在某个平面上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在平面叫做投影面．2．平行投影和中心投影由平行光线形成的投影是平行投影；由同一点(点光源)发出的光线形成的投影叫做中心投影．3．正投影投影线垂直投影面产生的投影叫做正投影．要点诠释：正投影是平行投影的一种．考点三、物体的三视图1．物体的视图当我们从某一角度观察一个物体时，所看到的图象叫做物体的视图．我们用三个互相垂直的平面作为投影面，其中正对我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面．一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图．要点诠释：三视图就是我们从三个方向看物体所得到的3个图象．2．画三视图的要求(1)位置的规定：主视图下方是俯视图，主视图右边是左视图．(2)长度的规定：长对正，高平齐，宽相等．要点诠释：主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的高和宽．【典型例题】类型一、三视图及展开图1．用大小和形状完全相同的小正方体木块搭成一个几何体，使得它的主视图和俯视图如图所示，则搭成这样的一个几何体至少需要小正方体木块的个数为( )A．22 B．19 C．16 D．13【思路点拨】视图、俯视图是分别从物体正面、上面看，所得到的图形.【答案】D；【解析】综合主视图和俯视图，这个几何体的底层最少有3+3+1=7个小正方体，第二层最少有3个，第三层最少有2个，第四层最少有1个，因此搭成这样的一个几何体至少需要小正方体木块的个数为：7+3+2+1=13个．故答案为：13．【总结升华】由三视图判断组成原几何体的小正方体的个数与由相同的小正方体构成的几何体画三视图正好相反．举一反三：【变式1】（2014秋•莲湖区校级期末）用小正方体搭一个几何体，使它的主视图和俯视图如图所示，这样的几何体最少需要正方体个．【答案】7.【解析】∵俯视图中有5个正方形，∴最底层有5个正方体；∵主视图第二层有2个正方形，∴几何体第二层最少有2个正方体，∴最少有几何体5+2=7．【高清课堂：《空间与图形》专题：投影与视图例6】【变式2】下图是由几个相同的小正方体搭成的几何体从三个方向看到的图形，则搭成这个几何体的小正方体的个数是（）个．A．5 B．6 C．7 D．8【答案】B.2．美术课上，老师要求同学们将如图所示的白纸只沿虚线剪开，用裁开的纸片和白纸上的阴影部份围成一个立体模型，然后放在桌面上，下面四个示意图中，只有一个符合上述要求，那么这个示意图是（）A． B．C． D．【思路点拨】动手操作看得到小正方体的阴影部分的具体部位即可．【答案】B左面看正面看上面看【解析】动手操作折叠成正方体的形状放置到白纸的阴影部分上，所得正方体中的阴影部分应紧靠白纸，故选B．【总结升华】用到的知识与正方体展开图有关，考察学生空间想象能力．建议学生在平时的教学过程中应结合实际模型将展开图的若干种情况分析清楚．举一反三：【变式】如图所示的是以一个由一些相同的小正方体组成的简单几何体的主视图和俯视图．设组成这个几何体的小正方体的个数为n，请写出n的所有可能的值．【答案】n为8，9，10，11．3．下列图形中经过折叠能围成一个棱柱的是（）A． B． C． D．【思路点拨】利用四棱柱及其表面展开图的特点解题．【答案】D；【解析】A、侧面少一个长方形，故不能；B、侧面多一个长方形，折叠后不能围成棱柱，故不能；C、折叠后少一个底面，不能围成棱柱；只有D能围成四棱柱．故选D．【总结升华】四棱柱的侧面展开图为四个长方形组成的大长方形．举一反三：【高清课堂：《空间与图形》专题：投影与视图课堂练习3】【变式】如图，在正方体ABCD-A1B1C1D1中，E、F、G分别是AB、BB1、BC的中点，沿EG、EF、FG将这个正方体切去一个角后，得到的几何体的俯视图是（）A． B． C． D．【答案】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．从上面看易得1个正方形，但上面少了一个角，在俯视图中，右下角有一条线段．故选B．类型二、投影有关问题4．如图，在斜坡的顶部有一铁塔AB，B是CD的中点，CD是水平的，在阳光的照射下，塔影DE留在坡面上．已知铁塔底座宽CD=12 m，塔影长DE=18 m，小明和小华的身高都是1.6m，同一时刻，小明站在点E处，影子在坡面上，小华站在平地上，影子也在平地上，两人的影长分别为2m和1m，求塔高AB的长.【思路点拨】过点D构造矩形，把塔高的影长分解为平地上的BD，斜坡上的DE．然后根据影长的比分别求得AG，GB长，把它们相加即可．【答案与解析】【解析1】解：如图1，过D作DF⊥CD，交AE于点F，过F作FG⊥AB，垂足为G．可得矩形BDFG．由题意得：．∴DF=DE×1.6÷2=14.4（m）．∴GF=BD=CD=6m．又∵．∴AG=1.6×6=9.6（m）．∴AB=14.4+9.6=24（m）．答：铁塔的高度为24m．图1 图2【解析2】如图2，作DG∥AE，交AB于点G，BG的影长为BD，AG 的影长为DE，由题意得：AG 1.6=DE2．∴AG=18×1.6÷2=14.4（m）．又∵BG 1.6=BD1．∴B G=1.6×6=9.6（m）．∴AB=14.4+9.6=24（m）．答：铁塔的高度为24m．【总结升华】运用所学的解直角三角形的知识解决实际生活中的问题，要求我们要具备数学建模能力（即将实际问题转化为数学问题）．类型三、投影视图综合问题5.用小立方体搭成一个几何体，使它的主视图和俯视图如图所示，搭建这样的几何体最多要小立方体．【思路点拨】从正视图和侧视图考查几何体的形状，从俯视图看出几何体的小立方块最多的数目．【答案】17.【解析】解：由主视图可知，它自下而上共有3列，第一列3块，第二列2块，第三列1块．由俯视图可知，它自左而右共有3列，第二列各3块，第三列1块，从空中俯视的块数只要最低层有一块即可．因此，综合两图可知这个几何体的形状不能确定；如图，最多时有3×5+2×1=17块小立方体．故答案为17．【总结升华】本题考查简单空间图形的三视图，考查空间想象能力，是基础题，但很容易出错．6．（2015•永春县校级自主招生）如图是某中学生公寓时的一个示意图（每栋公寓均朝正南方向，且楼高相等，相邻两栋公寓的距离也相等）．已知该地区冬季正午的阳光与水平线的夹角为32°，在公寓的采光不受影响（冬季正午最底层受到阳光照射）的情况下，公寓的高为AB，相邻两公寓间的最小距离为BC．（1）若设计公寓高为20米，则相邻两公寓之间的距离至少需要多少米时，采光不受影响？（2）该中学现已建成的公寓为5层，每层高为3米，相邻两公寓的距离24米，问其采光是否符合要求？（参考数据：取sin32°=，cos32°=，tan32°=）【思路点拨】（1）在直角三角形ABC中，已知AB利用锐角三角函数求得BC的长即可；（2）利用楼高求得不受影响时候两楼之间的距离与24米比较即可得到结果；【答案与解析】解：（1）∵在直角三角形ABC中，AB=20米，∠ACB=32°，∴=tan32°∴BC===32米，∴相邻两公寓之间的距离至少需要32米时，采光不受影响；（2）∵楼高=3×5=15米，∴不受影响时两楼之间的距离为15÷tan32°=24米，∵相邻两公寓的距离恰为24米，∴符合采光要求；【总结升华】本题是将实际问题转化为直角三角形中的数学问题，做到学数学，用数学，才是学习数学的意义．7．如图，不透明圆锥体DEC放在直线BP所在的水平面上，且BP过底面圆的圆心，其高23m，底面半径为2m．某光源位于点A处，照射圆锥体在水平面上留下的影长BE=4m．（1）求∠B的度数；（2）若∠ACP=2∠B，求光源A距平面的高度．【思路点拨】（1）如下图所示，过点D作DF垂直BC于点F．由题意，得DF=23，EF=2，BE=4，在Rt△DFB中，tan∠B= DFBF，由此可以求出∠B；（2）过点A作AH垂直BP于点H．因为∠ACP=2∠B=60°所以∠BAC=30°，AC=BC=8．在Rt△ACH中，AH=AC•Sin∠ACP，所以可以求出AH了，即求出了光源A距平面的高度．【答案与解析】解：（1）过点D作DF垂直BC于点F．由题意，得DF=23，EF=2，BE=4．在Rt△DFB中，tan∠B=DF233==BF2+43，所以∠B=30°；（2）过点A作AH垂直BP于点H．∵∠ACP=2∠B=60°，∴∠BAC=30°，∴AC=BC=8，在Rt△ACH中，AH=AC•Sin∠ACP=38=432，即光源A距平面的高度为43m．【总结升华】本题考查了学生运用三角函数知识解决实际问题的能力，又让学生感受到生活处处有数学，数学在生产生活中有着广泛的作用．中考数学知识点代数式一、重要概念分类：1.代数式与有理式用运算符号把数或表示数的字母连结而成的式子，叫做代数式。
九年级数学中考题型解析 视图与投影(讲解部分)
３． 一般地，用光线照射物体， 在某个平面上得到的影子叫做
考点二㊀ 几何体的三视图与投影
叫做物体的一个②㊀ 视图㊀ ．
㊀ ㊀ １． 当我们从某一方向观察一个物体时， 所看到的平面图形 到的由前向后观察物体的视图， 叫做 ③㊀ 主视图 ㊀ ； 在水平面内得 到的由上向下观察物体的视图，叫做俯视图； 在侧面内得到的由 ２． 一个物体在三个投影面内同时进行正投影， 在正面内得
是 来 ， 遇 相对的面是 的 ， 见 相对的面是 未 ，故选择 Ｄ．
解析㊀ 根据正方体的表面展开图的特征，易得 你 相对的面
答案㊀ Ｄ
Ｂ． 见
Ｃ． 未
Ｄ． 来
方法二㊀ 几何体的三视图
空间想象能力．
㊀ ㊀ 首先，应根据 长对正，高平齐，宽相等 的原则确定三视图， 其次，要掌握一些基本几何体的特征． 做到快速㊁ 准确解题， 发挥 的几何体的俯视图， 小正方形中的数字表示该位置小正方体的 个数，这个几何体的主视图是㊀ （㊀ ㊀ ） 例 ２㊀ （ ２０１７ 聊城，６，３ 分 ） 如图是由若干个小正方体组成
６０ ㊀
５ 年中考 ３ 年模拟
方法四㊀ 三视图及相关计算
求几何体的侧面积或表面积．
������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������
初三数学投影与视图试题答案及解析
初三数学投影与视图试题答案及解析1.由一些大小相同的小正方体搭成的几何体的主视图和左视图如图，则搭成该几何体的小正方体的个数最少是（）A．3B．4C．5D．6【答案】B【解析】根据左视图和主视图，这个几何体的底层最少有1+1+1=3个小正方体，第二层最少有1个小正方体，因此组成这个几何体的小正方体最少有3+1=4个．故选B．【考点】三视图2.如图，该几何体的左视图是（）A．B．C．D．【答案】D【解析】左视图有2列，从左往右依次有2，1个正方形，其左视图为：．【考点】简单组合体的三视图．3.如下左图是由五个小正方体搭成的几何体，它的左视图是（）【答案】A.【解析】从左面可看到从左往右2列小正方形的个数为：2，1，故选A．【考点】简单组合体的三视图．4.如图是由四个小正方体叠成的一个立体图形，那么它的左视图是（）【答案】D．【解析】从左面可看到第一列有2个正方形，第一列有一个正方形．故选D．【考点】简单组合体的三视图．5.一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的高和底面边长分别为（）A．3，2B．2，2C．3，2D．2，3【答案】C【解析】设底面边长为x，则x2+x2=(2)2，解得x=2，即底面边长为2，根据图形，这个长方体的高是3，根据求出的底面边长是2．【考点】1.由三视图判断几何体；2.简单几何体的三视图．6.如图所示的几何体中，俯视图形状相同的是（）A．①④B．②④C．①②④D．②③④【答案】B.【解析】找到从上面看所得到的图形比较即可：①的俯视图是圆加中间一点；②的俯视图是一个圆；③的俯视图是一个圆环；④的俯视图是一个圆. 因此，俯视图形状相同的是②④. 故选B.【考点】简单几何体的三视图.7.如图是由相同的小正方体组成的几何体，它的俯视图为（）【答案】B【解析】根据几何体的三视图可知，主视图是从正面看到的图形，左视图是从左面看到的图形，俯视图是从上面看到的图形，由图可得它的为俯视图第二个，故选B【考点】几何体的三视图．8.如图所示的几何体是由一些小立方块搭成的，则这个几何体的俯视图是（）【答案】A【解析】从几何体上面看，是左边2个，右边1个正方形．故选A．【考点】简单组合体的三视图．9.一个几何体的三视图如图所示，则这个几何体是（）【答案】D．【解析】如图，俯视图为三角形，故可排除A、B．主视图以及左视图都是矩形，可排除C，故选D．【考点】由三视图判断几何体．10.下列四个水平放置的几何体中，三视图如右图所示的是()【答案】D【解析】三视图是指分别从物体的前面、左面、上面看到的平面图形．故选D.11.一个几何体的三视图如图所示，则这个几何体是()A．四棱锥B．四棱柱C．三棱锥D．三棱柱【答案】D【解析】根据主视图和左视图可以确定该物体是棱柱，根据俯视图可以确定该物体的底面是三角形，满足上述条件的只有三棱柱，故选D.12.如图所示零件的左视图是（）A. B. C. D.【答案】D．【解析】：零件的左视图是两个竖叠的矩形．中间有2条横着的虚线．故选D．【考点】三视图．13.如图是由五个相同的小正方体组成的几何体，则下列说法正确的是( )A．左视图面积最大B．左视图面积和主视图面积相等C．俯视图面积最小D．俯视图面积和主视图面积相等【答案】D．【解析】观察图形可知，几何体的主视图由4个正方形组成，俯视图由4个正方形组成，左视图由3个正方形组成，所以左视图的面积最小，俯视图面积和正视图面积相等．故选D．考点: 简单组合体的三视图．14.某几何体的三视图如下图所示,则该几何体可能为（）【答案】D．【解析】试题分析:由主视图和左视图可以得到该几何体是圆柱和小圆锥的复合体,由俯视图可以得到小圆锥位于圆柱的正中间．故选D．考点:三视图判断几何体．15.如图是由几个相同的小正方体搭成的几何体的三视图,则搭成这个几何体的小正方体的个数是（）A．4个B．5个C．6个D．7个【答案】A．【解析】根据给出的几何体,通过动手操作,观察可得答案为4,也可以根据画三视图的方法,发挥空间想象能力,直接想象出每个位置正方体的数目,再加上来．故选A．【考点】三视图．16.如图所示是小红在某天四个时刻看到一个棒及其影子的情况,那么她看到的先后顺序是．【答案】④③①②．【解析】根据平行投影中影子的变化规律：就北半球而言,从早晨到傍晚物体的指向是：西﹣西北﹣北﹣东北﹣东,影长由长变短,再变长．可知先后顺序是④③①②．故答案是④③①②．【考点】平行投影．17.如图下面几何体的左视图是A．B．C．D．【答案】B【解析】左视图即从物体左面看到的图形，从左面看易得三个竖直排列的长方形，且上下两个长方形的长大于高，比较小，中间的长方形的高大于长，比较大。
人教版初三数学：投影与视图—知识讲解
投影与视图—知识讲解【学习目标】1.以分析实际例子为背景，认识投影和视图的基本概念和基本性质；2.通过讨论简单立体图形(包括相应的表面展开图)与它的三视图的相互转化，经历画图、识图等过程，分析立体图形和平面图形之间的联系，提高空间想象能力；3.通过制作立体模型的学习，在实际动手中进一步加深对投影和视图知识的认识，在实践活动中培养实际操作能力.【要点梳理】要点一、平行投影1.一般地，用光线照射物体，在某个平面(地面或墙壁等)上得到的影子，叫做物体的投影.只要有光线，有被光线照到的物体，就存在影子.太阳光线可看做平行的，象这样的光线照射在物体上，所形成的投影叫做平行投影.由此我们可得出这样两个结论：(1)等高的物体垂直地面放置时，如图1所示，在太阳光下，它们的影子一样长.(2)等长的物体平行于地面放置时，如图2所示，它们在太阳光下的影子一样长，且影长等于物体本身的长度.2. 物高与影长的关系（1）在不同时刻，同一物体的影子的方向和大小可能不同.不同时刻，物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚，物体影子的指向是：西→西北→北→东北→东，影长也是由长变短再变长.（2）在同一时刻，不同物体的物高与影长成正比例.即：.利用上面的关系式可以计算高大物体的高度，比如旗杆的高度等.注意：利用影长计算物高时，要注意的是测量两物体在同一时刻的影长.要点诠释：1．平行投影是物体投影的一种，是在平行光线的照射下产生的.利用平行投影知识解题要分清不同时刻和同一时刻.2．物体与影子上的对应点的连线是平行的就说明是平行光线.要点二、中心投影若一束光线是从一点发出的，像这样的光线照射在物体上所形成的投影，叫做中心投影.这个“点”就是中心，相当于物理上学习的“点光源”.生活中能形成中心投影的点光源主要有手电筒、路灯、台灯、投影仪的灯光、放映机的灯光等.相应地，我们会得到两个结论：(1)等高的物体垂直地面放置时，如图1所示，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长.(2)等长的物体平行于地面放置时，如图2所示.一般情况下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短.在中心投影的情况下，还有这样一个重要结论：点光源、物体边缘上的点以及它在影子上的对应点在同一条直线上，根据其中两个点，就可以求出第三个点的位置.要点诠释：光源和物体所处的位置及方向影响物体的中心投影，光源或物体的方向改变，则该物体的影子的方向也发生变化，但光源、物体的影子始终分离在物体的两侧.要点三、中心投影与平行投影的区别与联系1.联系：（1）中心投影、平行投影都是研究物体投影的一种，只不过平行投影是在平行光线下所形成的投影，通常的平行光线有太阳光线、月光等，而中心投影是从一点发出的光线所形成的投影，通常状况下，灯泡的光线、手电筒的光线等都可看成是从某一点发射出来的光线.（2）在平行投影中，同一时刻改变物体的方向和位置，其投影也跟着发生变化；在中心投影中，同一灯光下，改变物体的位置和方向，其投影也跟着发生变化.在中心投影中，固定物体的位置和方向，改变灯光的位置，物体投影的方向和位置也要发生变化.2.区别：（1）太阳光线是平行的，故太阳光下的影子长度都与物体高度成比例；灯光是发散的，灯光下的影子与物体高度不一定成比例.（2）同一时刻，太阳光下影子的方向总是在同一方向，而灯光下的影子可能在同一方向，也可能在不同方向.要点诠释：在解决有关投影的问题时必须先判断准确是平行投影还是中心投影，然后再根据它们的具体特点进一步解决问题.要点四、正投影正投影的定义：如图所示，图(1)中的投影线集中于一点，形成中心投影；图(2)(3)中，投影线互相平行，形成平行投影；图(2)中，投影线斜着照射投影面；图(3)中投影线垂直照射投影面(即投影线正对着投影面)，我们也称这种情形为投影线垂直于投影面.像图(3)这样，投影线垂直于投影面产生的投影叫做正投影.(1)线段的正投影分为三种情况.如图所示.①线段AB平行于投影面P时，它的正投影是线段A1B1，与线段AB的长相等；②线段AB倾斜于投影面P时，它的正投影是线段A2B2，长小于线段AB的长；③线段AB垂直于投影面P时，它的正投影是一个点.(2)平面图形正投影也分三种情况，如图所示.①当平面图形平行于投影面Q时，它的正投影与这个平面图形的形状、大小完全相同，即正投影与这个平面图形全等；②当平面图形倾斜于投影面Q时，平面图形的正投影与这个平面图形的形状、大小发生变化，即会缩小，是类似图形但不一定相似.③当平面图形垂直于投影面Q时，它的正投影是直线或直线的一部分.(3)立体图形的正投影.物体的正投影的形状、大小与物体相对于投影面的位置有关，立体图形的正投影与平行于投影面且过立体图形的最大截面全等.要点诠释：(1)正投影是特殊的平行投影，它不可能是中心投影.(2)由线段、平面图形和立体图形的正投影规律，可以识别或画出物体的正投影.(3)由于正投影的投影线垂直于投影面，一个物体的正投影与我们沿投影线方向观察这个物体看到的图象之间是有联系的.要点五、三视图1.三视图的概念（1）视图从某一角度观察一个物体时，所看到的图象叫做物体的一个视图.（2）正面、水平面和侧面用三个互相垂直的平面作为投影面，其中正对我们的面叫做正面，正面下面的面叫做水平面，右边的面叫做侧面.（3）三视图一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图.主视图、左视图、俯视图叫做物体的三视图.2.三视图之间的关系（1）位置关系三视图的位置是有规定的，主视图要在左边，它的下方应是俯视图，左视图在其右边，如图(1)所示.（2）大小关系三视图之间的大小是相互联系的，遵循主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等的原则.如图(2)所示.要点诠释：物体的三视图的位置是有严格规定的，不能随意乱放.三视图把物体的长、宽、高三个方面反映到各个视图上，具体地说，主视图反映物体的长和高；俯视图反映物体的长和宽，左视图反映物体的高和宽，抓住这些特征能为画物体的三视图打下坚实的基础.要点六、画几何体的三视图画图方法：画一个几何体的三视图时，要从三个方面观察几何体，具体画法如下：(1)确定主视图的位置，画出主视图；(2)在主视图的正下方画出俯视图，注意与主视图“长对正”；(3)在主视图的正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等”.几何体上被其他部分遮挡而看不见的部分的轮廓线应画成虚线.要点诠释：画一个几何体的三视图，关键是把从正面、上方、左边三个方向观察时所得的视图画出来，所以，首先要注意观察时视线与观察面垂直，即观察到的平面图是该图的正投影；其二，要注意正确地用虚线表示看不到的轮廓线；其三，要充分发挥想象，多实践，多与同学交流探讨，多总结；最后，按三视图的位置和大小要求从整体上画出几何体的三视图.要点七、由三视图想象几何体的形状由三视图想象几何体的形状，首先应分别根据主视图、俯视图和左视图想象主体图的前面、上面和左侧面，然后综合起来考虑整体图形.要点诠释：由物体的三视图想象几何体的形状有一定的难度，可以从如下途径进行分析：(1)根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状以及几何体的长、宽、高；(2)根据实线和虚线想象几何体看得见和看不见的轮廓线；(3)熟记一些简单的几何体的三视图会对复杂几何体的想象有帮助；(4)利用由三视图画几何体与由几何体画三视图为互逆过程，反复练习，不断总结方法.【典型例题】类型一、投影的作图问题1．如何才能使如图所示的两棵树在同一时刻的影长分别与它们的原长相等，试画图说明．【答案与解析】(1)如图所示．可在同一方向上画出与原长相等的影长，此时为平行投影．(2)如图所示，可在两树外侧不同方向上画出与原长相等的影子，连结影子的顶点与树的顶点．相交于点P．此时为中心投影，P点即为光源位置．【总结升华】连结物体顶点与其影长的顶点，如果得到的是平行线，即为平行投影；如果得到相交直线，则为中心投影，这是判断平行投影与中心投影的方法，也是确定中心投影光源位置的基本做法．但若中心投影光源在两树同侧时，图中的两棵树的影长不可能同时与原长相等，所以点光源可以选在两树之间．特别提醒：易错认为只有平行投影才能使两棵树在同一时刻的影长分别与它们的原长相等，从而漏掉上图这一情形．举一反三：【变式】与一盏路灯相对，有一玻璃幕墙，幕墙前面的地面上有一盆花CD和一棵树AB．晚上，幕墙反射路灯，灯光形成那盆花的影子DF，树影BE是路灯灯光直接形成的，如图所示，你能确定此时路灯光源的位置吗?【答案】作法如下：①连结FC并延长交玻璃幕墙于O点；②过点O作直线OG垂直于玻璃幕墙面；③在OC另一侧作∠POG＝∠FOG且交EA延长线于点P．P点即此时路灯光源位置，如图所示．类型二、投影的应用2．某数学兴趣小组，利用树影测量树高，如图（1），已测出树AB的影长AC为12米，并测出此时太阳光线与地面成30°夹角．（1）求出树高AB；（2）因水土流失，此时树AB沿太阳光线方向倒下，在倾倒过程中，树影长度发生了变化，假设太阳光线与地面夹角保持不变．求树的最大影长．（用图（2）解答）【答案与解析】解：（1）AB=ACtan30°=12×=4（米）．答：树高约为4米．（2）如图（2），B1N=AN=AB1sin45°=4×=2（米）．NC1=NB1tan60°=2×=6（米）．AC1=AN+NC1=2+6．当树与地面成60°角时影长最大AC2（或树与光线垂直时影长最大或光线与半径为AB的⊙A相切时影长最大）AC2=2AB2=；【总结升华】此题考查了平行投影；通过作高线转化为直角三角形的问题，当太阳光线与圆弧相切时树影最长，是解题的关键．类型三、由三视图描述物体的形状3．如图所示，这是个由小立方体搭成的几何体从上面看的视角，小正方形中的数字表示在该位置的小立方体的个数，请画出从正面看和左面看的视图．【思路点拨】由已知条件可知，从正面看有4列，每列小正方数形数目分别为2，2，3，2；从左面看有2列，每列小正方形数目分别为3，2．据此可画出图形．【解析】解：如图所示：．【总结升华】此题主要考查了几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．类型四、三视图的有关计算4．某工厂要对一机器零件表面进行喷漆，设计者给出了该零件的三视图(如图所示)，请你根据三视图确定其喷漆的面积．【答案与解析】长方体的表面积为(30×40+40×25+25×30)×2＝5900(cm2)，圆柱体的侧面积为3.14×20×32＝2010(cm2)，其喷漆的面积为5900+2010＝7910(cm2)．【总结升华】由该机械零件的三视图，可想象它是一个组合体，是由一个长方体和一个圆柱体组成．其表面积是一个长方体的六个面与圆柱体的侧面构成．(圆柱体的上表面补在长方体的上表面被圆柱体遮挡的部分).该组合体是由一长方体与一圆柱体组合而成，但不能认为组合体的表面积就是两几何体的表面积之和．举一反三：【高清课程名称：投影与视图高清ID号：398414关联的位置名称（播放点名称）：课题学习】【变式】某工厂要加工一批密封罐，设计者给出了密封罐的三视图(如图所示)，请你按照三视图确定制作每个密封罐所需钢板的面积(单位：mm)．【答案】由三视图可知，密封罐的形状是正六棱柱(如图(1)所示)．密封罐的高为50mm，底面正六边形的对角线为100mm，边长为50 mm，如图(2)所示．由展开图可知，制作一个密封罐所需钢板的面积为S＝6×50×50+2×6×12×50×50×sin60°＝6×50°×312⎛+⎝⎭≈27990(mm2)．附录资料：弧长和扇形面积、圆锥的侧面展开图—知识讲解（基础）【学习目标】1.通过复习圆的周长、圆的面积公式，探索n°的圆心角所对的弧长和扇形面积的计算公式，并应用这些公式解决问题；2.了解圆锥母线的概念，理解圆锥侧面积计算公式，理解圆锥全面积的计算方法，会应用公式解决问题；3. 能准确计算组合图形的面积.【要点梳理】要点一、弧长公式半径为R的圆中360°的圆心角所对的弧长(圆的周长)公式：n°的圆心角所对的圆的弧长公式：(弧是圆的一部分)要点诠释：(1)对于弧长公式，关键是要理解1°的圆心角所对的弧长是圆周长的，即；(2)公式中的ｎ表示1°圆心角的倍数，故ｎ和180都不带单位，R为弧所在圆的半径；(3)弧长公式所涉及的三个量：弧长、圆心角度数、弧所在圆的半径，知道其中的两个量就可以求出第三个量.要点二、扇形面积公式1.扇形的定义由组成圆心角的两条半径和圆心角所对的弧所围成的图形叫做扇形.2.扇形面积公式半径为R的圆中360°的圆心角所对的扇形面积(圆面积)公式：n°的圆心角所对的扇形面积公式：要点诠释：(1)对于扇形面积公式，关键要理解圆心角是1°的扇形面积是圆面积的，即；(2)在扇形面积公式中，涉及三个量：扇形面积S、扇形半径R、扇形的圆心角，知道其中的两个量就可以求出第三个量.(3)扇形面积公式，可根据题目条件灵活选择使用，它与三角形面积公式有点类似，可类比记忆；(4)扇形两个面积公式之间的联系：.要点三、圆锥的侧面积和全面积连接圆锥顶点和底面圆上任意一点的线段叫做圆锥的母线.圆锥的母线长为，底面半径为r，侧面展开图中的扇形圆心角为n°，则圆锥的侧面积2360l S rl ππ=扇n =， 圆锥的全面积.要点诠释：扇形的半径就是圆锥的母线，扇形的弧长就是圆锥底面圆的周长.因此，要求圆锥的侧面积就是求展开图扇形面积，全面积是由侧面积和底面圆的面积组成的.【典型例题】类型一、弧长和扇形的有关计算1．如图（1），AB 切⊙O 于点B ，OA=23，AB=3，弦BC∥OA，则劣弧BC 的弧长为（ ）． A ．33π B ．32πC ．πD ．32π图（1） 【答案】A.【解析】连结OB 、OC ，如图（2）则0OBA ∠︒＝9，OB=3，0A ∠︒＝3，0AOB ∠︒＝6， 由弦BC ∥OA 得60OBC AOB ∠∠=︒＝， 所以△OBC 为等边三角形，0BOC ∠︒＝6. 则劣弧BC 的弧长为6033=1803ππ，故选A. 图（2） 【总结升华】主要考查弧长公式：.举一反三：【变式】制作弯形管道时，需要先按中心线计算“展直长度”再下料，•试计算如图所示的管道的展直长度，即的长(结果精确到0.1mm)CBAO【答案】R=40mm ，n=110∴的长==≈76.8(mm)因此，管道的展直长度约为76.8mm ．【高清ID 号：359387 高清课程名称： 弧长 扇形 圆柱 圆锥关联的位置名称（播放点名称）：经典例题1-2】2．如图，⊙O 的半径等于1，弦AB 和半径OC 互相平分于点M.求扇形OACB 的面积（结果保留π）【答案与解析】∵弦AB 和半径OC 互相平分，∴OC ⊥AB ，OM=MC=OC=OA ．∴∠B=∠A=30°，∴∠AOB=120°∴S 扇形=．【总结升华】运用了垂径定理的推论，考查扇形面积计算公式.举一反三：【高清ID 号：359387 高清课程名称：弧长 扇形 圆柱 圆锥关联的位置名称（播放点名称）：经典例题1-2】【变式】如图（1），在△ABC 中，BC=4，以点A 为圆心，2为半径的⊙A 与BC 相切于点D ，交AB 于E ，交AC 于F ，点P 是⊙A 上的一点，且∠EPF=40°，则图中阴影部分的面积是（ ）． A ．449-π B ．849-π C ．489-π D ．889-π图（1）【答案】连结AD ，则AD ⊥BC ，A EB F P△ABC的面积是：BC•AD=×4×2=4，∠A=2∠EPF=80°．则扇形EAF的面积是：2 8028=. 3609ππ⨯故阴影部分的面积=△ABC的面积-扇形EAF的面积=84-9π．图（2）故选B．类型二、圆锥面积的计算3．（2014秋•广东期末）如图，一个圆锥的高为cm，侧面展开图是半圆，求：（1）圆锥的底面半径r与母线R之比；（2）圆锥的全面积．【思路点拨】（1）设出圆锥的底面半径及圆锥的母线长，利用底面周长等于圆锥的弧长得到圆锥的母线与底面的半径之比即可；（2）首先求得圆锥的底面半径和圆锥的母线长，然后利用圆锥的侧面积的计算方法求得其侧面积即可．【答案与解析】解：（1）由题意可知∴，R=2r（3分）r：R=r：2r=1：2；（2）在Rt△AOC中，∵R2=r2+h2∴，4r2=r2+27r2=9，r=±3∵r＞0∴r=3，R=6.∴S侧=πRr=18π（cm2）（cm2）∴S全=S侧+S底=18π+9π=27π（cm2）．【总结升华】本题考查了圆锥的计算，解题的关键是牢记有关的公式．类型三、组合图形面积的计算4．（2015•槐荫区三模）如图，AB是⊙O的直径，弦CD⊥AB，垂足为E，∠CDB=30°，CD=2，求图中阴影部分的面积．【答案与解析】解：∵AB是⊙O的直径，弦CD⊥AB，∴CE=．∵∠CDB=30°，∴∠COE=60°，在Rt△OEC中，OC==2，∵CE=DE，∠COE=∠DBE=60°∴Rt△COE≌Rt△DBE，∴S阴影=S扇形OBC=π×OC2=π×4=π．【总结升华】本题考查了垂径定理，扇形的面积等，解此题的关键是求出扇形和三角形的面积．。

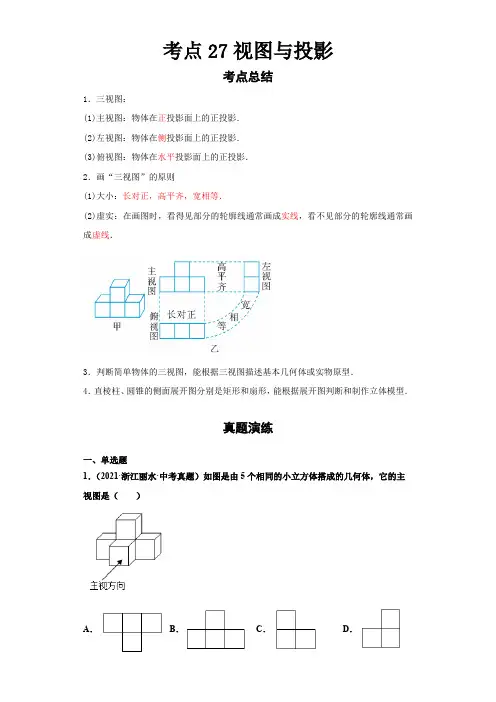

2023 数学浙教版新中考 考点27视图与投影(解析版)
考点27视图与投影考点总结1．三视图：(1)主视图：物体在正投影面上的正投影．(2)左视图：物体在侧投影面上的正投影．(3)俯视图：物体在水平投影面上的正投影．2．画“三视图”的原则(1)大小：长对正，高平齐，宽相等．(2)虚实：在画图时，看得见部分的轮廓线通常画成实线，看不见部分的轮廓线通常画成虚线．3．判断简单物体的三视图，能根据三视图描述基本几何体或实物原型．4．直棱柱、圆锥的侧面展开图分别是矩形和扇形，能根据展开图判断和制作立体模型．真题演练一、单选题1．（2021·浙江丽水·中考真题）如图是由5个相同的小立方体搭成的几何体，它的主视图是（）A．B．C．D．【答案】B【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【详解】解：从正面看下面一层是三个正方形，上面一层中间是一个正方形．即：故选：B．2．（2021·浙江宁波·中考真题）如图所示的几何体是由一个圆柱和一个长方体组成的，它的主视图是（）A．B．C．D．【答案】C【分析】根据主视图是从物体的正面看到的图形解答即可．【详解】解：由于圆柱的主视图是长方形，长方体的主视图是长方形，所以该物体的主视图是：．故选：C．3．（2021·浙江台州·中考真题）用五个相同的正方体搭成如图所示的立体图形，则该立体图形的主视图是（）A．B．C．D．【答案】B【分析】从正面看所得到的图形即为主视图，因此选项B的图形符合题意．【详解】解：根据主视图的意义可知，从正面看到四个正方形，故选：B．4．（2021·浙江温州·中考真题）直六棱柱如图所示，它的俯视图是（）A．B．C．D．【答案】C【分析】直接从上往下看，得到的是一个六边形，即可选出正确选项．【详解】解:从上往下看直六棱柱，看到的是个六边形；故选：C．5．（2021·浙江绍兴·中考真题）如图的几何体由五个相同的小正方体搭成，它的主视图是（）A．B．C．D．【答案】D【分析】根据从正面看得到的图形是主视图，可得答案．【详解】解：从正面看第一层是三个小正方形，第二层左边一个小正方形，故选：D．6．（2021·浙江嘉兴·中考真题）如图是由四个相同的小正方体组成的立体图形，它的俯视图为（）A．B．C．D．【答案】C【分析】根据俯视图是从上边看得到的图形，可得答案．【详解】解：从上边看第一行是两个小正方形，第二行是一个小正方形并且在第二列，故选：C．7．（2021·浙江衢州·中考真题）如图是由四个相同的小正方体搭成的立体图形，它的主视图是（）A．B．C．D．【答案】B【分析】根据主视图是从几何体正面看得到的图形即可得到答案.【详解】从正面看可以看到有3列小正方形，从左至右小正方体的数目分别为1、2、1，所以主视图为：，故选B．8．（2021·浙江·温州绣山中学三模）某物体如图所示，它的俯视图为（）A．B．C．D．【答案】D【分析】俯视图是从上向下看得到的视图，结合选项即可做出判断．【详解】解：所给图形的俯视图是D选项所给的图形，故选：D．9．（2021·浙江鹿城·二模）由4个相同的正方体搭成的几何体如图所示，它的主视图是（）A．B．C．D．【答案】A【分析】根据从正面看得到的图形是主视图，从而得到答案．【详解】解：从正面看，第一层是一个正方形，且在右边；第二层为两个正方形，故选A．10．（2021·浙江桐乡·一模）如图是由5个相同小正方形搭成的几何体，若将小正方体A放到小正方体B的正上方，则关于该几何体变化前后的三视图，下列说法正确的是（）．A．主视图不变B．俯视图不变C．左视图改变D．以上三种视图都改变【答案】B【分析】根据三视图的定义即可判断．【详解】解：根据三视图的定义，A，主视图会变，故选项错误，不符合题意；B，俯视图不会变，故选项正确，符合题意；C，左视图不会改变，故选项错误，不符合题意；D，主视图改变，俯视图记左视图不会改变，故选项错误，不符合题意；故选：B．二、填空题11．（2021·浙江永康·一模）如图为一个圆锥的三视图，这个圆锥的侧面积为_________2mm．【答案】60【分析】利用三视图得到这个圆锥的高为8mm，底面圆的半径为6mm，再利用勾股定理计算出圆锥的母线长，然后利用扇形的面积公式计算圆锥的侧面积．【详解】解：这个圆锥的高为8mm，底面圆的半径为6mm，所以圆锥的母线长（mm），所以圆锥的侧面积=12610602ππ⨯⨯⨯=（mm2）．故答案为：60π．12．（2021•三门县一模）如图，圣诞帽的主视图是正三角形，把帽子压平整，成双层扇形摆放在桌子上（不考虑帽子的厚度）．则这个扇形的圆心角度数为．【分析】可设正三角形的边长为a，双层扇形的圆心角为n．先计算出圆锥的底面圆的周长＝πa，再根据圆锥的侧面展开图为扇形，扇形的弧长为圆锥的底面圆的周长的一半，扇形的半径为圆锥的母线长得到弧长为πa，半径为a，然后利用弧长公式得到关于n的方程，解方程即可．【答案】解：设正三角形的边长为a，双层扇形的圆心角为n．∴圆锥的底面圆的周长＝πa，由题意：πa＝，∴n＝90°．故答案为：90．13．（2021•朝阳区三模）在如图所示的几何体中，主视图是三角形的是③．（填序号）【分析】找到从正面看所得到的图形，得出主视图是三角形的即可．【答案】解：①的主视图是矩形；②的主视图是矩形，③的主视图是等腰三角形．∴主视图是三角形的是③．故答案为：③．14.（2021秋•江夏区校级月考）如图是一个正方体的平面展开图，其中每两个相对面上的数的和都相等，则A表示的数字为．【答案】解：根据题意得：3+x＝3x+（x+4），解得：x＝2，∴A﹣2＝3x+（x+4）＝12，解得：A＝14，故答案为：14三、解答题15．（2021秋•漳州期末）在学习《展开与折叠》这一课时，老师让同学们将准备好的正方体或长方体沿某些棱剪开，展开成平面图形．其中，阿中同学不小心多剪了一条棱，把一个长方体纸盒剪成了图①、图②两部分．根据你所学的知识，回答下列问题：（1）阿中总共剪开了几条棱？（2）现在阿中想将剪断的图②重新粘贴到图①上去，而且经过折叠以后，仍然可以还原成一个长方体纸盒，他有几种粘贴方法？请在图①上画出粘贴后的图形（画出一种即可）；（3）已知图③是阿中剪开的图①的某些数据，求这个长方体纸盒的体积．【分析】（1）根据总共12条棱，其中有4条未剪开，即可得到阿中总共剪开了8条棱．（2）依据展开图的特征，即可得到4种粘贴方法（答案不唯一）；（3）设高为xcm，则宽为（4﹣x）cm，长为[7﹣（4﹣x）]＝（3+x）cm，依据等量关系列方程求解即可得到x的值，进而得出长方体的体积．【答案】解：（1）总共12条棱，其中有4条未剪开，故阿中总共剪开了8条棱．（2）答：有4种粘贴方法．如图，四种情况：（3）设高为xcm，则宽为（4﹣x）cm，长为[7﹣（4﹣x）]＝（3+x）cm，∴4+（3+x）＝8，解得：x＝1，∴体积为：（3+1）×（4﹣1）×1＝12cm3，答：这个长方形纸盒的体积为12cm3．16.（2021秋•锦江区校级期中）由7个相同的小立方块搭成的几何体如图所示，（1）请画出它的三视图？（2）请计算它的表面积？（棱长为1）【分析】（1）主视图从左往右3列正方形的个数依次为2，1，2；左视图从左往右2列正方形的个数依次为2，1；俯视图从左往右3列正方形的个数依次为2，2，1，依此画出图形即可；（2）查出从前后，上下，左右可以看到的面，然后再加上中间空两边的两个正方形的2个面，进行计算即可求解．【答案】解：（1）如图所示：（2）从正面看，有5个面，从后面看有5个面，从上面看，有5个面，从下面看，有5个面，从左面看，有3个面，从右面看，有3个面，中间空处的两边两个正方形有2个面，∴表面积为（5+5+3）×2+2＝26+2＝28．17.（2021秋•修水县月考）一个长方体的三视图如图所示．若其俯视图为正方形，求这个长方体的表面积．【分析】根据三视图图形得出AC＝BC＝3，EC＝4，然后求出这个长方体的表面积．【答案】解：如图所示：AB＝3，∵AC2+BC2＝AB2，∴AC＝BC＝3，∴正方形ACBD面积为：3×3＝9，侧面积为：4AC×CE＝3×4×4＝48，故这个长方体的表面积为：48+9+9＝66．18.（2021秋•温州月考）每个正方体相对两个面上写的数之和等于2．（1）求图1的正方体看不见的三个面上的数字的积．（2）现将两个这样的正方体黏合放置（如图2），求所有看不见的七个面上所写的数的和．【答案】解：（1）∵每个正方体上相对两个面上写的数字之和都等于2，∴正方体的下底面数字是1，后面的数字是4，左面的数字是﹣1，∴它们的积是1×4×（﹣1）＝﹣4；（2）∵每个正方体上相对两个面上写的数字之和都等于2，∴左边的正方体的下底面数字是1，后面的数字是，左右两面的数字的和是2，右面的正方体下底面数字是6，左面的数字是﹣1，后面的数字是0，∴它们的和是1++2+6﹣1+0＝8．。
中考数学-投影与视图(解析版)
专题29投影与视图知识点一：与投影有关的基本概念1.投影：用光线照射物体，在某个平面上得到的影子叫做物体的投影。
2.平行投影：由平行光线形成的投影是平行投影。
3.中心投影：由同一点发出的光线形成的投影叫做中心投影。
4.正投影：投影线垂直于投影面产生的投影叫做正投影。
知识点二：与视图有关的基本概念1.视图：从某一方向观察一个物体时，所看到的平面图形叫做物体的一个视图。
视图可以看作物体在某一方向光线下的正投影。
2.主视图、俯视图、左视图（1）对一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；（2）在水平面内得到的由上向下观察物体的视图，叫做俯视图；（3）在侧面内得到的由左向右观察物体的视图，叫做左视图。
主视图与俯视图的长对正；主视图与左视图的高平齐；左视图与俯视图的宽相等。
知识点三：视图知识的应用1.通过三视图制作立体模型的实践活动，体验平面图形向立体图形转化的过程，体会三视图表示立体图形的作用，进一步感受立体图形与平面图形之间的联系。
2.由三视图判断几何体形状主要考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．本章内容要求学生经历实践探索，了解投影、投影面、平行投影和中心投影的概念。
通过下面知识导图加深对本章内容的了解。
【例题1】一位小朋友拿一个等边三角形木框在阳光下玩，等边三角形木框在地面上的影子不可能是()A B C D【答案】B．【解析】本题主要考查对平行投影的理解和掌握，能熟练地观察图形得出正确结论是解此题的关键．根据看等边三角形木框的方向即可得出答案．竖直向下看可得到线段，沿与平面平行的方向看可得到C，延与平面不平行的方向看可得到D，不论如何看都得不到一点．【例题2】（2020广元）如图所示的几何体是由5个相同的小正方体组成，其主视图为（）A. B. C. D.【答案】D【解析】根据从正面看得到的图形是主视图，可得答案．从正面看第一层是一个小正方形，第二层是三个小正方形，∴主视图为：【点拨】本题考查了简单组合体的三视图，从正面看得到的图形是主视图．【例题3】（2020湖南岳阳）如图，由4个相同正方体组成的几何体，它的左视图是（）A. B.C. D.【答案】A【解析】根据左视图是从左面看得到的图形，结合所给图形以及选项进行求解即可．观察图形，从左边看得到两个叠在一起的正方形，如下图所示：【点拨】本题考查了简单几何体的三视图，解题的关键是掌握左视图的观察位置．【例题4】（2020苏州）如图，一个几何体由5个相同的小正方体搭成，该几何体的俯视图是（）A. B. C. D.【答案】C【解析】根据组合体的俯视图是从上向下看的图形，即可得到答案．组合体从上往下看是横着放的三个正方形．【点拨】本题主要考查组合体的三视图，熟练掌握三视图的概念，是解题的关键．《投影与视图》单元精品检测试卷本套试卷满分120分，答题时间90分钟一、选择题（每小题3分，共30分）1.（2020成都）如图所示的几何体是由4个大小相同的小立方块搭成，其左视图是（）A. B. C. D.【答案】D【解析】根据左视图的定义“从主视图的左边往右边看得到的视图就是左视图”进一步分析即可得到答案．【详解】从主视图的左边往右边看得到的视图为：【点拨】本题考查了左视图的识别，熟练掌握相关方法是解题关键．2.（2020山东济宁）已知某几何体的三视图（单位：cm）如图所示，则该几何体的侧面积等于（）A.12πcm2B.15πcm2C.24πcm2D.30πcm2【答案】B【解析】由三视图可知这个几何体是圆锥，高是4cm，底面半径是5=（cm），∴侧面积＝π×3×5＝15π（cm2），故选B．3.（2020山东菏泽）一个几何体由大小相同的小立方块搭成，它的俯视图如图所示，其中小正方形中的数字表示在该位置小立方块的个数，则该几何体的主视图为（）A. B. C. D.【答案】A【解析】从正面看，注意“长对正，宽相等、高平齐”，根据所放置的小立方体的个数判断出主视图图形即可．从正面看所得到的图形为A选项中的图形．【点拨】考查几何体的三视图的知识，从正面看的图形是主视图，从左面看到的图形是左视图，从上面看到的图象是俯视图．掌握以上知识是解题的关键．4.（2020哈尔滨）五个大小相同的正方体塔成的几何体如图所示，其左视图是（）A. B. C. D.【答案】C【解析】根据从左边看得到的图形是左视图，可得答案．从左边看第一层有两个小正方形，第二层右边有一个小正方形，【点拨】本题考查了简单组合体的三视图，从左边看得到的图形是左视图．5.（2020河南）如下摆放的几何体中，主视图与左视图有可能不同的是（）A. B.C. D.【答案】D【解析】分别确定每个几何体的主视图和左视图即可作出判断．A．圆柱的主视图和左视图都是长方形，故此选项不符合题意；B．圆锥的主视图和左视图都是三角形，故此选项不符合题意；C．球的主视图和左视图都是圆，故此选项不符合题意；D．长方体的主视图是长方形，左视图可能是正方形，故此选项符合题意，【点拨】本题考查了简单几何体的三视图，熟练掌握确定三视图的方法是解答的关键．6.（2020甘肃武威）下列几何体中，其俯视图与主视图完全相同的是（）A. B. C. D.【答案】C【解析】俯视图是指从上面往下看，主视图是指从前面往后面看，根据定义逐一分析即可求解．选项A：俯视图是圆，主视图是三角形，故选项A错误；选项B：俯视图是圆，主视图是长方形，故选项B错误；选项C：俯视图是正方形，主视图是正方形，故选项C正确；选项D：俯视图是三角形，主视图是长方形，故选项D错误．【点拨】本题考查了视图，主视图是指从前面往后面看，俯视图是指从上面往下看，左视图是指从左边往右边看，熟练三视图的概念即可求解.7.（2020福建）如图所示的六角螺母，其俯视图是（）A. B. C. D.【答案】B【解析】根据图示确定几何体的三视图即可得到答案．由几何体可知，该几何体的三视图依次为．主视图为：左视图为：俯视图为：【点拨】此题考查简单几何体的三视图，掌握三视图的视图方位及画法是解题的关键．8.（2020新疆兵团）如图所示，该几何体的俯视图是（）A. B. C. D.【答案】C【解析】根据俯视图是从上边看的到的视图，可得答案．从上边可以看到4列，每列都是一个小正方形，故C符合题意；【点拨】本题考查了简单组合体的三视图，从上边看的到的视图是俯视图．掌握俯视图的含义是解题的关键．9.（2020贵州黔东南）桌上摆着一个由若干个相同的小正方体组成的几何体，其主视图和左视图如图所示，则组成这个几何体的小正方体的个数最多有（）A.12个B.8个C.14个D.13个【答案】D【解析】易得此几何体有三行，三列，判断出各行各列最多有几个正方体组成即可．底层正方体最多有9个正方体，第二层最多有4个正方体，所以组成这个几何体的小正方体的个数最多有13个．【点拨】本题考查了由三视图判断几何体的知识，解决本题的关键是利用“主视图疯狂盖，左视图拆违章”找到所需正方体的个数．10.（2020贵州黔西南）如图，由6个相同的小正方体组合成一个立体图形，它的俯视图为（）A. B. C. D.【答案】D【解析】找到从上面看所得到的图形即可．解：从上面看可得四个并排的正方形，如图所示：【点拨】本题考查了三视图的知识，.从正面看到的图是正视图，从上面看到的图形是俯视图，从左面看到的图形是左视图，能看到的线画实线，被遮挡的线画虚线.二、填空题（每空3分，共30分）11．三棱柱的三视图如图所示，已知△EFG中，EF=8cm，EG=12cm，∠EFG=45°．则AB的长为cm．【答案】4．【解析】根据三视图的对应情况可得出，△EFG中FG上的高即为AB的长，进而求出即可．过点E作EQ⊥FG于点Q，由题意可得出：EQ=AB，∵EF=8cm，∠EFG=45°，∴EQ=AB=×8=4（cm）12.如图所示，一个空间几何体的主视图和左视图都是边长为l的正三角形，俯视图是一个圆及圆心，那么这个几何体的侧面积是．【答案】见解析。
《常考题》初中九年级数学下册第二十九章《投影与视图》知识点总结(含答案解析)
一、选择题1．如图，正方形ABCD 的边长为3cm ，以直线AB 为轴，将正方形旋转一周，所得几何体的主视图的面积是（ ）A ．29cmB ．29πcmC ．218πcmD ．218cm 2．如图所示的几何体的俯视图是（ ）A ．B ．C ．D ． 3．如图是一个由多个相同小正方体搭成的几何体的俯视图，图中所标数字为该位置小正方体的个数，则这个几何体的主视图是（ ）A ．B ．C ．D ． 4．如图，是一个由若干个小正方体组成的几何体的主视图和左视图，则该几何体最多可由多少个小正方体组合而成？（ ）A ．12个B ．13个C ．14个D ．15个 5．一张矩形纸片在太阳光的照射下，在地面上的投影不可能是（ ） A ．正方形 B ．平行四边形 C ．矩形 D ．等边三角形 6．由m 个相同的正方体组成一个立体图形，下面的图形分别是从正面和上面看它得到的平面图形，则m 能取到的最大值是（ ）A．6 B．5 C．4 D．37．一个几何体由若干大小相同的小立方块搭成，从它的正面、左面看到的形状图完全相同（如下图所示），则组成该几何体的小立方块的个数至少有（）A．3个B．4个C．5个D．6个8．下列各立体图形中，自己的三个视图都全等的图形有（）个①正方体；②球；③圆柱；④圆锥；⑤正六棱柱.A．1个B．2个C．3个D．4个9．如图是小明一天看到的一根电线杆的影子的俯视图，按时间先后顺序排列正确的是( )A．(1)(2)(3)(4) B．(4)(3)(2)(1) C．(4)(3)(1)(2) D．(2)(3)(4)(1)10．圆桌面（桌面中间有一个直径为1m的圆洞）正上方的灯泡（看作一个点）发出的光线照射平行于地面的桌面后，在地面上形成如图所示的圆环形阴影．已知桌面直径为2m，桌面离地面1m，若灯泡离地面2m，则地面圆环形阴影的面积是（）A．2πm2B．3πm2C．6πm2D．12πm211．如图所示是某几何体从三个方向看到的图形，则这个几何体是()A．三棱锥B．圆柱C．球D．圆锥12．如图是一个由若干个相同的小正方体组成的几何体的三种形状图,则组成这个几何体的小正体的个数是( )A ．7B ．8C ．9D ．1013．如图是由一些完全相同的小立方块搭成的几何体的三种视图．搭成这个几何体所用的小立方块的个数是（ ）A ．5个B ．6个C ．7个D ．8个14．如图是一个几何体的三视图，根据图中所示数据求得这个几何体的侧面积是（ ）A ．12πB ．6πC ．12π+D ．6π+ 15．下面四个立体图形，从正面、左面、上面对空都不可能看到长方形的是( ) A ． B ． C ． D ．二、填空题16．如图是由一些相同的小正方体构成的立体图形从三个方向看到的图形，那么构成这个立体图形的小正方体有_______个.17．棱长是1cm 的小立方体组成如图所示的几何体，那么这个几何体的表面积是____________．18．如图是由几个小立方块所搭成几何体的从上面、从正面看到的形状图．这样搭建的几何体最多需要__________个小立方块．19．如图，用棱长为1cm的小立方块组成一个几何体，从正面看和从上面看得到的图形如图所示，则这样的几何体的表面积的最小值是__cm2．20．如图，一根直立于水平地面的木杆AB在灯光下形成影子AC（AC＞AB），当木杆绕点A按逆时针方向旋转，直至到达地面时，影子的长度发生变化．已知AE＝5m，在旋转过程中，影长的最大值为5m，最小值3m，且影长最大时，木杆与光线垂直，则路灯EF的高度为_____ m．21．已知一个物体由x个相同的正方体堆成，它的正视图和左视图如图所示，那么x的最大值是_____．22．将若干个正方体小方块堆放在一起，形成一个几何体，分别从正面看和从上面看，得到的图形如图所示，则这对小方块共有____________块.23．如图，当太阳光与地面上的树影成45°角时，树影投射在墙上的影高CD等于2米，若树根到墙的距离BC等于8米，则树高AB等于___米．24．如图，是由一些小立方块所搭几何体的三种视图，若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块，以搭成一个大正方体，至少还需要________个小立方块．25．如图，是由一些相同的小正方体构成的立体图形的三视图这些相同的小正方体的个数是______．26．如图，在A 时测得某树的影长为4米，在B 时测得该树的影长为9米，若两次日照的光线互相垂直，则该树的高度为___________米.三、解答题27．晚上，小亮在广场乘凉，图中线段AB 表示站立在广场上的小亮，线段PO 表示直立在广场上的灯杆，点P 表示照明灯．（1）请你在图中画出小亮在照明灯P 照射下的影子BC （请保留作图痕迹，并把影子描成粗线）；（2）如果小亮的身高 1.6AB m =，测得小亮影长2BC m =，小亮与灯杆的距离13BO m =，请求出灯杆的高PO ．28．树AB 和木杆CD 在同一时刻的投影如图所示，木杆CD 高2m ，影子DE 长3m ；若树的影子BE 长7m ，则树AB 高多少m ？29．由几个相同的边长为1的小立方块搭成的几何体的俯视图如图①，格中的数字表示该位置的小立方块的个数．（1）请在下面方格纸图②中分别画出这个几何体的主视图和左视图．（2）根据三视图，这个组合几何体的表面积为多少个平方单位？（包括底面积）（3）若上述小立方块搭成的几何体的俯视图不变，如图③，各位置的小立方块个数可以改变（总数目不变），则搭成这样的组合几何体中的表面积最大（包括底面积）仿照图①，将数字填写在图③的正方形中．30．如图1，是一个由正方体截成的几何体，请在图2的网格中依次画出这个几何体从正面、上面、和左面看到的几何体的平面图形．。
