等值线的判读与应用概论
等值线的判读与应用
等值线判读与应用一、影响等值线数值的主要因素：1．影响气温分布的主要因素：纬度因素（太阳辐射）、海陆位置、地形、洋流等。
2．影响气压分布的主要因素：海拔、温度、空气运动等。
3．影响降水分布的主要因素：大气环流（气压带、风带）、地形、锋面、洋流等。
4．影响太阳高度分布的因素：与太阳直射点的距离。
二、等值线的判读方法：等值线的判读应做到“三看”：即看数值、看疏密、看形状。
1．看数值：主要看数值的高低和递变规律等。
⑴等温线数值：根据等温线的高低和递变规律可以判断南北半球或季节。
等温线自北向南递增→北半球（图1中A 、C）；等温线自北向南递减→南半球（图1中B、D）。
同纬度：气温陆高海低→夏季（或昼）；陆低海高→冬季（或夜）。
甲乙图1如图，若甲为陆地，乙为海洋，则此时为_________季；若此时为冬季，则甲为___________；乙为____________。
（海洋或陆地）⑵等高线数值：根据等高线的高低和递变规律可以综合判断地形类型、地势高低的总体大势、计算高差。
①判断地形类型：平原——海拔200米以下，等高线稀疏；丘陵——海拔200～500米，相对高度小于100米，等高线比较稀疏；高原——海拔较高，相对高度较小，边缘等高线较密集，中部等高线稀疏；山地——海拔较高，相对高度大于100米，等高线比较密集；盆地——海拔四周高，中间低，面积较大。
②判断地势高低：如图2，从图中的等高线数值和变化规律，可知该尼泊尔的地势：北高南低。
图2③计算高差：A、相对高度：(n-1)d＜H＜(n+1)d。
（此式适用于其它等值线任意两点间的差值的计算）B 、陡崖相对高度：(n -1)d ≤H ＜(n+1)d 。
最大相对高度：最接近(n+1)d 的值 。
崖顶的海拔：若陡崖最高的等高线数值为m ,等高距为d ，则m ≤H 崖顶＜m +d⑶等压线数值：根据等压线的数值和递变规律，可以判断气压的高低和风向。
①近地面风向的判别：在等高线图中，判别近地面风向可分为两个步骤：A 、画出水平气压梯度力的方向：垂直于等压线，由高压指向低压。
等值线的判读及应用
等值线的判读及应用一、等值线的判读等值线是某地理现象数值相等的各点的连线。
等值线图是中学地图中较为普遍的一种专用地图，常见的有等高线图、等温线图、等压线图、等盐度线图、等太阳高度线图、等降水量线图等，等值线图是用布满一定区域内的若干条等值线表示某地理现象的数量分布的状况，由于等值线上注有数值，而且数值间隔是相等的，因此可以根据等值线的数值大小、疏密程度、排列方向、形状变化等，反映出该地理事物变化的急缓，递变方向及分布特点等。
(一)等高线图：A ．等高线的特点及等高线图的判读：a ）看等高线的数值，读出任意一点的海拔高度。
比较两点的海拔高度可换算相对高度（地面某个点高出另一地点的垂直距离）、温差（每升高100m 气温降低0 . 6 ℃）。
根据比例尺可量算实际长度和面积。
b ）看等高线疏密，分析坡度的陡缓。
两条等高线之间间距愈大，等高线愈稀，则坡度愈缓，水流愈缓；反之，间距愈小，等高线愈密，则坡度愈陡，水流愈急。
c ）看等高线形状，确定地形类型。
（a ）山地和盆地为闭合线，但山地等高线是内高外低，盆地是内低外高；( b ）等高线向高处弯曲的点为山谷，山谷最低点的连线称集水线，河流常发源于山谷处，并向低处流。
等高线向低处弯曲的点为山脊，各等高线凸出部分各点的连线称分水线；( c ）两个山顶之间地形相对平缓的地方为鞍部；(d ）几条等高线重合，用锯齿状的符号表示的为陡崖；(e ）示坡线表示降坡方向，是与等高线垂直相交的短直线，它总是指向坡度降低的方向，有时也叫降坡线。
据等高线的分布形式，可以识别各种各样的地表形态。
d ）等高线与气压、气温的关系：在同一幅等高线图上，等高线越密集的地方垂直高差越大；等高线密集的地方，等温线也密集；等温线越密集的地方，等压线也越密集。
B、综合应用：( a ）选点：修建水库，要考虑库区、坝址及修建水库是否移民等。
在不考虑地质等条件下，一般选在水源充足的洼地或小盆地，即“口袋形”的地区，“口小”利于建坝；“袋大”集水面积、库容较大。
等值线的判读方法
等值线的判读方法
等值线是地形或其他要素在等值线图中的表示形式。
下面是判断等值线的方法：
1. 等值线密度：等值线的密度表示了要素的变化速度。
如果等值线密度越密集，表示要素的变化速度越快；如果等值线密度越稀疏，表示要素的变化速度越慢。
2. 等值线间距：等值线的间距表示了要素的相对变化幅度。
如果等值线的间距较小，表示要素的变化幅度较大；如果等值线的间距较大，表示要素的变化幅度较小。
3. 等值线形状：等值线的形状表示了要素的特征。
如果等值线呈圆形或椭圆形，表示要素的变化是均匀的；如果等值线呈斜线、弧线或不规则形状，表示要素的变化是不均匀的。
4. 等值线分布：等值线的分布表示了要素的空间结构。
如果等值线平行且均匀分布，表示要素的空间结构是均匀的；如果等值线交错排列或呈不规则分布，表示要素的空间结构是不均匀的。
5. 等值线交汇：等值线的交汇表示了要素的变化关系。
如果等值线交汇形成封闭的区域，表示要素的变化有明确的边界；如果等值线交汇形成环状或相互交错，表示要素的变化没有明确的边界。
这些方法可以帮助我们理解等值线图中要素的变化特征和空间结构，从而更好地分析和解读地理现象。
高考地理一轮复习专题等值线的判读与应用
等值线图的判读与应用一、 等值线图的基本特征（共性）1、同线等值2、同图等距：同一图上两条相邻的等值线数值差相等（或为零）3、等值线的疏密状况代表数值的变化幅度大小-------疏差小，密差大4、等值线的弯曲处---------凸高为低，凸低为高5、夹在两条等值线之间的闭合等值线---------大于大的，小于小的6、等值线闭合处--------高值中心或低值中心★★★等值线图的判读技巧1、看图名，明确反映的是何种地理要素的等值线图；2、看数值，明确其整体的递变趋势；3、看疏密，了解数值的变化幅度大小和影响因素；4、看走向，可以判断其影响的主要因素；5、看弯曲，分析是否受到其他特殊因素的干扰；6、看闭合，识别高值中心或低值中心。
二、等高线的判读与运用1、基本特征：（1）共性（2）曲线闭合 （3）密陡疏缓 （4）重叠为崖 （5）示坡指低2、等高线地形图的判读（1）判断地形类型 山地：海拔一般在500米以上，相对高度大；等高线密集，地势起伏大。
高原：海拔多在500米以上，顶部等高线稀疏，地势起伏小；边缘等高线密集，地势陡峭 平原：海拔一般在200米以下，等高线稀疏，地势平坦丘陵：海拔一般在500米以下，相对高度较小，地势起伏和缓盆地：四周高中间低，内部地势起伏较小，边缘地势陡峭峡谷：两侧高，中部低，等高线密集，地势陡峭；峡谷两侧等高线呈对称分布山顶：等高线闭合，中间高四周低，用 表示山谷：等高线凸向高处，山谷线称集水线山脊：等高线凸向低处，山脊线称分水线 陡崖：多条等高线重合鞍部：两侧均为闭合等高线，是山脊线的最低处，山谷线的最高处★★★注意特殊高程线：0m 200m 500m 4000m（2）判断坡度大小同一幅图中，密陡疏缓；不同图中，若比例尺相同，等高距不同，则等高距越大，坡越陡；若等高距相同，比例尺不同，则比例尺越大，坡越陡。
（3）陡崖及相对高度的计算： （n-1）×d ≤H ＜（n+1）×d陡崖崖顶的绝对高度：H 大≤H 顶＜H 大＋d陡崖崖底的绝对高度：H 小－d ＜H 底≤H 小（H 为相对高度，n 为所夹等高线的条数，d 为等高距）；（4）判读特殊地貌（见本专题末页）会识别几种特殊的等高线地形图：梯田、火山、新月形沙丘、风蚀蘑菇、黄土高原地貌等3、等高线地形图的应用（1）与气候联系地形类型 山地形态①根据海拔高低判断气温、气压、沸点高低（气压与沸点成正比）；②根据坡向判断气温和降水（阳坡气温高，阴坡气温低；迎风坡降水多，背风坡降水少）（2）与河流联系①判断水文（流量、流速、含沙量、补给水源等），水系（流向、流程、流域面积、水系形态、河道形态等）特征及分水岭、泥石流线路等。

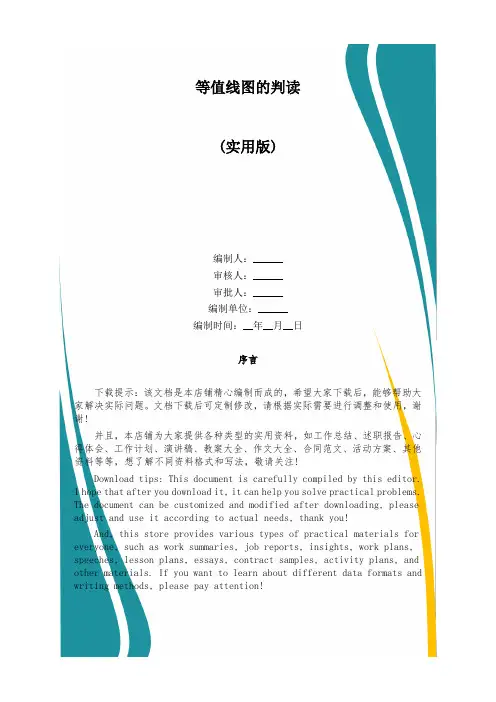

等值线图的判读
等值线图的判读(实用版)编制人：______审核人：______审批人：______编制单位：______编制时间：__年__月__日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的实用资料，如工作总结、述职报告、心得体会、工作计划、演讲稿、教案大全、作文大全、合同范文、活动方案、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor.I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!And, this store provides various types of practical materials for everyone, such as work summaries, job reports, insights, work plans, speeches, lesson plans, essays, contract samples, activity plans, and other materials. If you want to learn about different data formats and writing methods, please pay attention!等值线图的判读等值线图的判读等值线是某地理事物或现象数值相等的各点的连线。

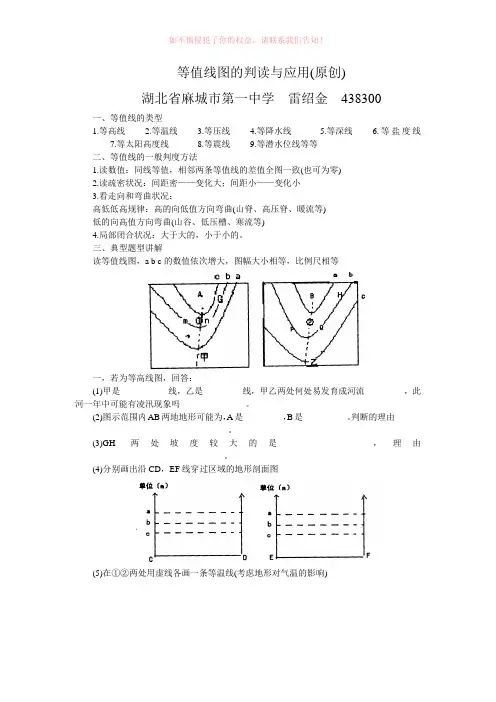

等值线图的判读与应用(原创)专题
等值线图的判读与应用(原创)湖北省麻城市第一中学雷绍金438300一、等值线的类型1.等高线2.等温线3.等压线4.等降水线5.等深线6.等盐度线7.等太阳高度线8.等震线9.等潜水位线等等二、等值线的一般判度方法1.读数值：同线等值，相邻两条等值线的差值全图一致(也可为零)2.读疏密状况：间距密——变化大；间距小——变化小3.看走向和弯曲状况：高低低高规律：高的向低值方向弯曲(山脊、高压脊、暖流等)低的向高值方向弯曲(山谷、低压槽、寒流等)4.局部闭合状况：大于大的，小于小的。
三、典型题型讲解读等值线图，a b c的数值依次增大，图幅大小相等，比例尺相等一，若为等高线图，回答：(1)甲是___________线，乙是_________线，甲乙两处何处易发育成河流_________，此河一年中可能有凌汛现象吗_______________。
(2)图示范围内AB两地地形可能为，A是_________，B是__________。
判断的理由_____________________________________。
(3)GH两处坡度较大的是_________________，理由__________________________________。
(4)分别画出沿CD，EF线穿过区域的地形剖面图(5)在①②两处用虚线各画一条等温线(考虑地形对气温的影响)二、若为等温线，回答：(1)如果图一图二都位于陆地上：①此时北半球季节_________________，判断依据_______________________________。
②如果等温线弯曲是由地形影响所造成的，则：A地形为_______，B地形为_________，判断依据__________________________________________。
甲是________线，乙是_______线。
(2)如果图二位于太平洋上：①此时一地当地季节________________②若等温线弯曲是有洋流影响所造成的，则：乙洋流的流向________，洋流按性质分类为____________，洋流的名称为_________。
等值线图的判读与应用汇总
例：描述图中 10℃ 等温线的走向，并说明其原因。
10°等值线东半段接近东西走向（与纬线平行） 主要受纬度（太阳辐射） 因素影响
西半段因受东北-西南走向的太行山（黄土高原东缘）影响，呈东北西南走向
（2010年全国文综Ⅰ卷）自某城市市中心向南、向北分别设 若干站点，监测城市气温的时空分布。监测时间为8日（多云）9 时到9日（晴）18时。监测结果如图所示。据此完成3-5题。
图3
7．由08时到20时，图中
C
A．①地风向偏北，风力逐渐减弱
B．②地受高压脊控制，天气持续晴朗
C．低气压中心向东北方向移动并增强
D．气旋中心附近暖锋移动快于冷锋
图2为华北某城市功能分区 和等时线示意图。图中等 时线是指汽车从城市P点向 外行驶所用时间相等点的 连线
7．从P点出发，车速最快的 去向是
16 2024 A
B
12
12 C
24
84 8 M4
12
84 8
8
12
12
20 24 24
16
20 20
16
16 16
16
F
24 20
12
16
16
16
D
1. M处是高温中心还是低温中心？ 低温中心 2. 图中相邻两条等温线的温差是多少? 4℃ 3. AC与BD处，哪里气温差别较大？ AC处气温差别大
1月气温分布规律? --由南向北逐渐递减. 原因? --受纬度(太阳辐射)影响
0℃
N H G
等温线的分布特征——弯曲
雅鲁藏布江谷地气温高 向西（上游）弯
长江谷地 气温高向北弯
CB A
横断山区 气温低向南弯
一月
分析西段A、B、C三处等温线弯曲的原因。
专题拓展-等值线图的判读与应用
专题复习等值线图的判读与应用一、等值线概述（一）等值线的含义某地理要素数值相同各点的连线，叫等值线。
自然地理要素：地形、气候（气温、降水）、水文等人文地理要素：交通、人口、城市、工业等①等值线的疏密同一幅等值线图中，等值线越密，说明单位距离内其变化越大；反之，若等值线越稀疏，说明单位距离内其变化越小。
密集→变率大(陡坡、风力大、温差大等)稀疏→变率小(缓坡、风力小、温差小等)②“大于大的、小于小的”规律：两条相邻的等值线之间若有闭合的等值线，若等值线数值为大的，则其内的值大于该数值；反之，若为小的，则其内的值小于该值。
如上图,甲海拔为:200米<甲<300米,乙海拔为:0米<乙<100米。
（二）等值线的共性③“凸高为低，凸低为高”规律：若等值线向数值高处弯曲(凸高)，则弯曲处数值低于其两侧数值(为低)；反之，若等值线向数值低处弯曲(凸低)，则弯曲处数值大于其两侧数值(为高)。
如下图所示:二、等值线描述方法•1.单一线状事物描述：描述角度：走向、延伸方向考虑，如果有拐点要分段描述（1）指出10℃等值线分布特征及原因参考答案：①东半段接近东西走向，与纬线平行，主要受纬度（太阳辐射）因素影响②西半段呈东北－西南走向，主要受东北－西南走向的太行山影响•2.多条线状事物描述：宏观整体表现的变化范围和变化趋势微观上的弯曲、闭合（极值）、疏密等值线“五读”也可进行描述①读数值→读递变趋势（总体上从……向……增加或减少）②读延伸方向和走向→反映其影响因素③读弯曲→弯曲处较两侧大或小④读疏密→单位距离内地理事物变化大小⑤读闭合→地理事物的极高值或极低值分布方位（2）描述朝鲜半岛冬季等温线的分布特点并说出形成该特点的要影响因素。
南部等温线大体与纬线平行；数值从南向北减小；影响因素：纬度中部等温线向南弯曲明显---影响因素：地形地势、海陆热力差异东北部的等温线更密集（或西部和南部相对稀疏）；简述阿留申群岛南侧海域深度线分布特征，并从板块构造学说的角度说明其成因。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(2013年高考四川文综)下图示意我国黄土高原某地林木的 分布状况，图中相邻等高线之间高差均为30米。读图完 成1～2题。
1．森林生长与土壤水分条件相关，图中林木密集区位于(
A．鞍部 B．山谷 C．山脊
D．山顶
2．图示区域内东、西两侧最大高差可能是( )
定锋面位置：在低压系统（气旋），锋面多出现在低压槽，如图中HD、 KD线。 B．确定锋面附近风向：图中A、H、F为偏南风，K、C为偏北风。
北半球某 地区气压 分布图
C．判断冷暖气团：图中A、H、F在锋面南侧，来自低纬地区，气温较高， 为暖气团，K、C在锋面北侧，来自高纬地区，气温较低，为冷气团。
4．据图所示气压分布状况 判断，当时受风暴潮影响最 严重的地区是( B ) A．甲 B．乙 C．丙 D．丁
考点一：等高线图的判读 1．高度计算
高度有相对高度和绝对高度(海拔)。 ①在等高线地形图上，陡崖或任意两 点间的相对高度可利用公式计算：(n －1)d≤H＜(n＋1)d(其中n为陡崖或任 意两点间经过的数值不同的等高线条 数，d为等高距，H为所求相对高度)。 ②陡崖顶部和底部绝对高度(海拔)的 计算：假设重叠于某断崖处的等高线 中最大值为a，最小值为b，等高距为 h，则a≤顶部绝对高度(海拔)＜a＋h； b－h＜底部绝对高度(海拔)≤b。
3．读半球、定风向 在近地面的大气中，风向是水平气压梯度力、地转偏向力、 摩擦力的合力方向。因此，某点风向的画法是：首先，过该 点画出水平气压梯度力的方向，水平气压梯度力的方向垂直 于等压线指向低压。其次，在水平气压梯度力的基础上，北 半球向右偏，南半球向左偏，偏转以后的箭头方向即为风的 方向，偏转角度大约为30°～45°。 在空中，风力由水平气压梯度力和地转偏向力影响，风向与 等压线平行。北半球风向在水平气压梯度力右侧，南半球风 向在水平气压梯度力左侧。
b．河流流量除与降水量有关外，还与流域面积(集水区域面 积)和迎风坡、背风坡有关。
c．在河流流出山口处形成冲积扇。
(2)选“点”：根据要求考虑点的位置。 水库的坝址应在？ 港口应在？ 航空港应在？
气象站？ 疗养地？
(3)选“线”设计
公路、铁路线的选线基本要求是？ 引水线路的选“线”要求是？ 输油管道的选“线”要求是？
一般天气特征
下沉气流，晴朗
上升气流，阴雨 常形成锋面气旋，
阴雨 。冷锋锋后 降水,暖锋锋前降 水。
2.读疏密，判风力 (1)同一等压线图上，等压线密集，风力大；等压线稀疏，风 力小。 (2)不同图中，“相同比例尺”，相邻两条等压线数值差越大, 风力越大。如图1中 B 处风力大于 A 处。
图1
(3)不同图中，相同图上距离气压差相同，当比例尺越大，风 力越大。如图2中 C 处风力大于 D 处。
C．220米
D．255米
2．从图中获取和解读信息 答案：(1)B (2)C
(2013年高考全国课标卷Ⅱ)下图示意某地区年均温的分布。 读图，完成下题。
3．影响该地区年均温分布特征的主要因素是( C ) A．台风 B．海陆分布 C．地形 D．大气环流
(2013年高考天津文综)2009年4月14日晚，渤海沿岸发 生了一次较强风暴潮。这次风暴潮是由低压系统、向岸 风共同引起的，海水涌向陆地，给沿岸地区造成较大损 失。读图，回答下题。
考点二、等压线图的判读
[技法点拨] 1．读形状，判类型、析天气
类型
在等压线图中的特征
高气压
等压线闭合，中心气压高于四 周气压
高压脊 (脊线)
高气压延伸出来的狭长区域， 高压脊中各等压线弯曲最大处 的连线叫脊线
低气压
等压线闭合，中心气压低于四 周气压
低压槽 (槽)线
低气压伸出来的狭长区域，低 压槽中等压线弯曲最大处的连 线叫槽线
计算两地的气温差
已知某地的气温和两地 间的相对高度，根据气温垂 直递减率(0.6℃/100米)可以 计算两地间的气温差：T差 ＝0.6×H相/100。
2．判断地形 等高线地形图中主要地形的表示
3、等高线地形图的综合判读和应用 ①判断水系、水文特征
A．水系特征 a．山地常形成放射状水系。 b．盆地常形成向心状水系。 c．山脊常形成河流的分水岭(山脊线)。 d．山谷常有河流发育(山谷线)。 e．等高线穿越河谷时向上游弯曲。 f．等高线在山脊处向低处弯曲。 B．水文特征 a．等高线密集的河谷，流速大，水能丰富，在陡崖处形成 瀑布。
D．确定锋面性质及移动方向：HD为暖锋，KD为冷锋。锋面都随气流呈反 时钟方向移动。
E．天气状况：A地位于暖锋面的锋后，受单一暖气团控制，无雨；C地处于 冷锋锋面的后侧，在锋面控制之内，多阴雨
1、下图为北半球某海域某时刻的海平面气压状况分布图，图中a、 b、c分别代表各自所在等压线的气压值。读图完成(1)～(2)题。 (1)若图中等压线的数值a＜b＜c，则下图中能够表示①处此后一 段时间内气压变化特点的曲线是
A．东北流向西南 B．西南流向东北 C．西北流向东南 D．东南流向西北 3． 若图示森林急剧减少，对当地水循环的影响将主要有 ①坡面汇流速度加快 ②水汽输送量减少 ③蒸腾、蒸发量加大 ④地下径流减少 A．①② B．③④ C．②③ D．①④
Q点的海拔与图中M点相当。M与P之间相对高差为600到1 000米之间，所以Q点海拔高度为860到1 260米之间，选D答案。 第7题，3月21日平地上太阳应在地方时18时正西方日落，Q地 在15时看到太阳落下是由于被P山遮挡，此时太阳大概位于Q 地南偏西45度。可作如图方向坐标系。所以河流自西北流向 东南。第8题，森林具有涵养水源的作用。不影响水汽输送量， 蒸腾蒸发变小，所以选D项。
等高线地形图的应用 (1)选点。
• (2)选线。
针对练习 某校地理兴趣小组于3月21日前往下图所示区域进行地理观测， 图中等高距为200米。据此完成1～3题。
1． 图中Q地的海拔高度 可能是 A．160米 B．380米 C．680米 D．980米
2． 15时(地方时)Q地的观测者看到太阳在P地落下，据此判断河流 干流大致的流向是
