漏电保护断路器
测部分），运算控制器（控制部分)和电磁脱扣器
（动作，执行部分）组成。
LN
Hale Waihona Puke R3 C2 R2KA
a
C1
a KA
TC
SB
R
b
R1
R4
V
b
漏电保护断路器工作原理图
3、参数和类型
安装：防止触电，安装在电表和熔断器后面。
参数：额定电压、额定电流、极数、额定漏 电动作电流、额定频率、额定漏动作 电时间。
类型：单极、双极和多极。
（四）漏电保护断路器
1、用途：额定电流漏电保护器具有二种功能， 一是具有断路器的功能，能切断带负荷的电路。 二是具有触电和漏电保护的功能。在线路或设备 出现对地漏电或人身触电时，能迅速自动断开电 路。
2、原理——电流互感器作用原理。
3、保护——漏电流自动断电。
1、结构与工作原理
原理图
工作原理 :当电路中相线与零线产生的漏电电流大于或等于漏电保护器 铭牌上标称的漏电动作电流时，延时一点时间后自动保护性跳闸。当正 常工作时，不论三相负载是否平衡，通过零序电流互感器主电路的三相 电流相量之和等于零，故其二次绕组中无感应电动势产生，漏电保护器
工作于闭合状态。如果发生漏电或触电事故，三相电流相量之和便不
再等于零，而等于某一电流值Is。Is会通过人体、大地、变压器中性点 形成回路，这样零序电流互感器二次侧产生与Is对应的感应电动势，加 到脱扣器上，当Is达到一定值时，脱扣器动作，推动主开关的锁扣，分 断主电路。
2、线路组成
漏电断路器的漏电保护部分由零序电流互感器（感
DZ47LE 标准漏电保护断路器
"G"提供过压保护功能：280±5%V AC 仅适用于1P+N 和2P 产品脱扣指示DZ47LE 上有剩余电流动作脱扣指示，复位按钮弹起，为漏电脱扣手动控制：手柄允许两种复位模式过电流故障：断路器和剩余电流动作装置同时复位漏电故障：剩余电流动作装置先复位，断路器后复位机械寿命：2000次电气寿命：2000次环境温度使用环境温度：-5℃~+40℃接线6~32A ，可接16mm 2 及以下导线40~60A ，可接25mm 2 及以下导线安装符合标准：IEC61009-1 / GB16917.1符合认证：CCC 认证脱扣特性B 型曲线保护短路电流较小的负载（如电源、长电缆等）脱扣特性：瞬时脱扣范围 (3～5) InC 型曲线保护常规负载和配电线缆脱扣特性：瞬时脱扣范围 (5～10) InD 型曲线保护起动电流大的冲击性负荷 (如变压器等)脱扣特性：瞬时脱扣范围 (10～14) In技术参数50, 60444额定电流：6，10，16，20，25，32，40，50，60 A 额定工作电压：230/400V AC 额定绝缘电压：500V额定剩余动作电流：30，50，75，100，300mA分断能力40～60M52.54.52.0DZ47LEN1B10DZ47LEN1B16DZ47LEN3B10DZ47LEN3B16DZ47LEN3B20DZ47LEN3B25DZ47LEN3B32DZ47LEN3B40DZ47LEM3B50DZ47LEM3B60DZ47LEN6B6DZ47LEN6B10DZ47LEN6B16DZ47LEN6B20DZ47LEN6B25DZ47LEN6B32DZ47LEN6B40DZ47LEM6B50DZ47LEM6B60DZ47LEN4B6DZ47LEN4B10DZ47LEN4B16DZ47LEN4B20DZ47LEN4B25DZ47LEN4B32DZ47LEN4B40DZ47LEM4B50DZ47LEM4B60454590909090901081081089999999999991261261261171171171171171171351351353P+N 4PDZ47LEN1C6DZ47LEN1C10DZ47LEN1C16DZ47LEN3C10DZ47LEN3C16DZ47LEN3C20DZ47LEN3C25DZ47LEN3C32DZ47LEN3C40DZ47LEM3C50DZ47LEM3C60DZ47LEN6C6DZ47LEN6C10DZ47LEN6C16DZ47LEN6C20DZ47LEN6C25DZ47LEN6C32DZ47LEN6C40DZ47LEM6C50DZ47LEM6C60DZ47LEN4C6DZ47LEN4C10DZ47LEN4C16DZ47LEN4C20DZ47LEN4C25DZ47LEN4C32DZ47LEN4C40DZ47LEM4C50DZ47LEM4C60DZ47LEN1D6DZ47LEN1D10DZ47LEN1D16DZ47LEN3D10DZ47LEN3D16DZ47LEN3D20DZ47LEN3D25DZ47LEN3D32DZ47LEN3D40DZ47LEM3D50DZ47LEM3D60DZ47LEN6D6DZ47LEN6D10DZ47LEN6D16DZ47LEN6D20DZ47LEN6D25DZ47LEN6D32DZ47LEN6D40DZ47LEM6D50DZ47LEM6D60DZ47LEN4D6DZ47LEN4D10DZ47LEN4D16DZ47LEN4D20DZ47LEN4D25DZ47LEN4D32DZ47LEN4D40DZ47LEM4D50DZ47LEM4D60订货信息101610162025324050606101620253240506061016202532405060注: 1.以上为剩余电流为30mA 产品订货号2.若订购50，75，100，300mA ，请在相应订货号后加上R50，R75，R100，R3003.若订购带过压保护功能产品，请在相应订货号后加“G"漏电保护装置附件DZ47LE与断路器拼装示意图订货信息SD99DZ47SD 接线能力：1-4mm2导线。

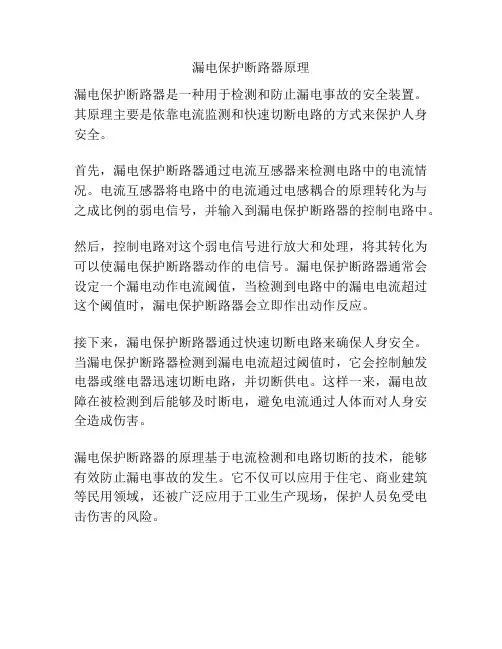

漏电保护断路器原理
漏电保护断路器原理
漏电保护断路器是一种用于检测和防止漏电事故的安全装置。
其原理主要是依靠电流监测和快速切断电路的方式来保护人身安全。
首先，漏电保护断路器通过电流互感器来检测电路中的电流情况。
电流互感器将电路中的电流通过电感耦合的原理转化为与之成比例的弱电信号，并输入到漏电保护断路器的控制电路中。
然后，控制电路对这个弱电信号进行放大和处理，将其转化为可以使漏电保护断路器动作的电信号。
漏电保护断路器通常会设定一个漏电动作电流阈值，当检测到电路中的漏电电流超过这个阈值时，漏电保护断路器会立即作出动作反应。
接下来，漏电保护断路器通过快速切断电路来确保人身安全。
当漏电保护断路器检测到漏电电流超过阈值时，它会控制触发电器或继电器迅速切断电路，并切断供电。
这样一来，漏电故障在被检测到后能够及时断电，避免电流通过人体而对人身安全造成伤害。
漏电保护断路器的原理基于电流检测和电路切断的技术，能够有效防止漏电事故的发生。
它不仅可以应用于住宅、商业建筑等民用领域，还被广泛应用于工业生产现场，保护人员免受电击伤害的风险。
漏电断路器原理
漏电断路器原理
漏电断路器是一种安全电气装置，用于保护人们遭受电击的危险，主要通过检测和切断电路中的漏电流来实现。
漏电断路器的原理基于电流平衡的概念，其工作原理如下：
1. 漏电保护装置：漏电断路器内部含有漏电保护装置，通常是一个差动电流变压器。
这个变压器的两个线圈分别接在电路的相线和零线上。
2. 差动电流检测：当电路正常工作时，漏电断路器的相线和零线中的电流是平衡的，即两个线圈中的电流相等。
这时差动电流变压器的输出为零。
3. 检测漏电：如果电路中发生漏电，漏电电流将会流经地线，而不是回到供电源。
这样，导致漏电电流在差动电流变压器的两个线圈中不再平衡。
4. 断开电路：漏电断路器会立即检测到不平衡的电流，并将信号传递给触发机构。
触发机构会迅速切断电路，以防止漏电电流继续通过。
5. 保护人身安全：通过切断电路，漏电断路器有效地防止了触电事故的发生，保护人们的人身安全。
总体而言，漏电断路器的原理是基于差动电流的检测和切断电路的功能，以确保电路中的漏电情况不会对人们造成伤害。
它
是一种关键的电气安全装置，应用广泛于住宅、商业和工业场所。
断路器与漏电保护器区别
断路器与漏电保护器区别2009-08-05 23:30断路器:断路器是控制电气回路的分合开关，若以空气为灭弧介质的称空气断路器（开关）、若以sf6气体为灭弧介质的称六氟化硫断路器（开关）。
断路器一般以额定电流（负荷）选择，做为电气回路的总开关使用。
漏电保护器和漏电保护开关：漏电保护器和漏电保护开关：当一个空气开关带有漏电保护功能时，称之为漏电保护开关。
如果是一个单单用于漏电保护的电气装置，则称之为漏电保护器。
漏电保护器，因为它并没有手动关断和合上的机构。
判定是否漏电的的原理依据是：漏电保护器，它所检测的对于电源来说的“流入”和“流出”，因为火线上的电流相当于电源的流出点，而零线中的电流则相当于电源的电流“流入”点，线路正常没有漏电时，流入和流出电源的电流值大小相等，方向相反，但是当电路中有漏电时则零线上流回电源的电流应该小于从电源流入用电电路的电流值，达到30mA 时保护器就要动作，同时切断零、火线。
流进和流出开关的电流必须相等，否则就判定为漏电。
当漏电电流达到和超过一定的程度时，产生保护动作----跳闸。
判定的阈值是可以设定的，因为电路就是们设计的。
只是应用时要根据不同的场合，选用不同灵敏度的保护器。
剩余电流是指通过剩余电流动作保护装置主回路(零序互感器)的电流瞬时值的矢量和，以其有效值表示，对于单相线路，剩余电流就是该相的对地漏电的电流；对于三相线路，剩余电流就是各相电流瞬时值的矢量和，以其有效值表示。
漏电断路器实质上是加装检测漏电元件的塑壳式断路器，主要由塑料外壳、操作机构、触头系统、灭弧室、脱扣器、零序电流互感器及试验装置等组成。
漏电断路器有电磁式电流动作型、晶体管(集成电路)电流动作型两种。
电磁式电流动作型漏电断路器原理图。
正常运行时，各相电流的相量和为零，零序电流互感器二次侧无输出，漏电脱扣器的检测线圈中没有电流流过。
此时的衔铁在永久磁铁的作用下，被吸在轭铁上。
当出现漏电或人身触电时，则在零序电流互感器二次线圈感应出零序电流。
断路器漏电保护原理
断路器漏电保护原理
断路器漏电保护的原理是依靠电流互感器（CT）和漏电保护
器（RCD）相结合的方法，通过监测电路中的电流来实现对
漏电的保护。
在正常情况下，电路中的电流应该保持平衡，即进入电路的电流应该等于离开电路的电流。
然而，当电路中出现漏电时，例如由于电器设备故障或电线短路等原因，电流将会发生不平衡。
电流互感器（CT）起到了将电路中的电流信号转化为电压信
号的作用。
CT被安装在电路的进线处，它会将进入电路的电
流通过互感效应转化为输出电压信号。
如果电路中出现漏电，将会导致进入和离开电路的电流不平衡，CT会检测到这种不
平衡并输出相应的电压信号。
漏电保护器（RCD）则是对这个电压信号进行监测和处理的
设备。
RCD会与CT连接，并接收CT传递过来的电压信号。
RCD会比对输入和输出信号的差异，一旦发现电流不平衡超
过设定阈值，RCD会认为电路中发生了漏电，并立即切断电
路供电。
当电路被切断时，漏电保护器会保护人和设备免受漏电所可能带来的伤害。
同时，断路器也会提供可靠的过载和短路保护，确保电路的安全运行。
总之，断路器漏电保护是通过电流互感器和漏电保护器的相互
配合实现的，通过检测电流的平衡性来判断是否发生漏电，并及时切断电路供电，保护人和设备的安全。

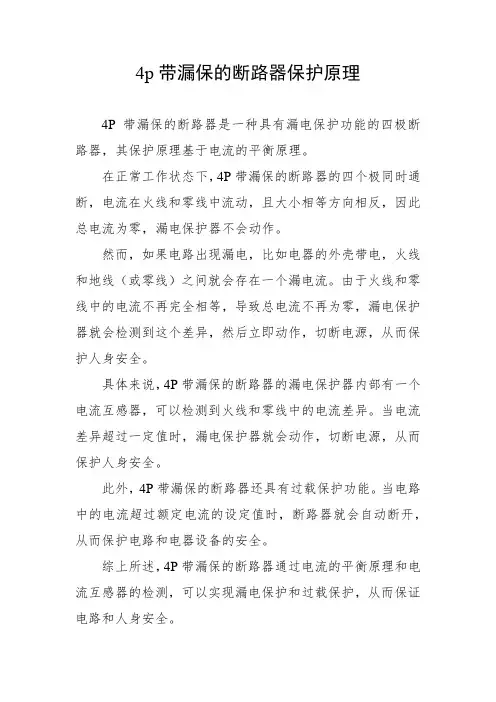

4p带漏保的断路器保护原理
4p带漏保的断路器保护原理
4P带漏保的断路器是一种具有漏电保护功能的四极断路器，其保护原理基于电流的平衡原理。
在正常工作状态下，4P带漏保的断路器的四个极同时通断，电流在火线和零线中流动，且大小相等方向相反，因此总电流为零，漏电保护器不会动作。
然而，如果电路出现漏电，比如电器的外壳带电，火线和地线（或零线）之间就会存在一个漏电流。
由于火线和零线中的电流不再完全相等，导致总电流不再为零，漏电保护器就会检测到这个差异，然后立即动作，切断电源，从而保护人身安全。
具体来说，4P带漏保的断路器的漏电保护器内部有一个电流互感器，可以检测到火线和零线中的电流差异。
当电流差异超过一定值时，漏电保护器就会动作，切断电源，从而保护人身安全。
此外，4P带漏保的断路器还具有过载保护功能。
当电路中的电流超过额定电流的设定值时，断路器就会自动断开，从而保护电路和电器设备的安全。
综上所述，4P带漏保的断路器通过电流的平衡原理和电流互感器的检测，可以实现漏电保护和过载保护，从而保证电路和人身安全。
漏电保护断路器规格
漏电保护断路器规格
漏电保护断路器规格根据其用途、型号和参数选择。
以下是常见规格参数：
1.额定电流：漏电保护断路器的额定电流有10A、16A、20A、25A、32A、
40A、50A、63A、80A、100A等规格。
根据负载的额定电流选择相应的漏电保护断路器，以确保正常工作并起到保护作用。
2.动作电流：漏电保护断路器的动作电流有30mA、50mA、100mA、200mA
等规格。
动作电流越小，漏电保护的灵敏度越高。
一般选择动作电流为30mA的漏电保护断路器，以提供较为安全的保护。
3.分断能力：分断能力反映了漏电保护断路器在短路情况下断开电路的能力。
根
据线路的额定电流和负载的性质选择相应的分断能力的漏电保护断路器，以确保在短路情况下能够可靠地断开电路。
4.极数：漏电保护断路器的极数有单极、两极和四极等规格。
根据电源和负载的
要求选择相应的极数，以确保电路的正常工作和安全保护。
5.漏电保护类型：漏电保护断路器有电磁式和电子式两种类型。
电磁式漏电保护
断路器具有较高的灵敏度和可靠性，但价格较高；电子式漏电保护断路器价格较低，但有些规格可能不适用于一些特殊场合。
综上所述，选择合适的漏电保护断路器规格需要根据负载的额定电流、动作电流、分断能力、极数和漏电保护类型等因素进行综合考虑。
同时，还需要注意安装和使用过程中的注意事项，以确保漏电保护断路器的正常工作和安全保护作用。
漏电保护断路器的规格
漏电保护断路器的规格
漏电保护断路器是一种用于保护电路的电气设备，其主要功能是检测电路中的漏电情况，并在发现漏电时自动切断电路，以保障人身安全和电器设备的正常运行。
漏电保护断路器的规格通常包括额定电压、额定电流、额定漏电动作电流、额定断路能力、动作时间等参数。
其中，额定漏电动作电流是指漏电保护断路器检测到电路中漏电时所要切断电路的电流值，通常为10毫安或30毫安。
漏电保护断路器的额定断路能力是指其能够切断的最大电流值，一般为10安、20安、30安等。
动作时间则是指漏电保护断路器在检测到漏电时切断电路的反应时间，通常为0.1秒或0.01秒。
除此之外，漏电保护断路器还有一些其他的规格，如机械寿命、电气寿命、温度范围等，这些规格也都对漏电保护断路器的使用有一定的影响。
因此，在选购漏电保护断路器时，需要根据实际情况选择适合的规格，以保证其正常运行和安全使用。
- 1 -。
漏电保护器与断路器的区别
漏电保护器与断路器的区别断路器是断路器.漏电保护器是漏电保护器是二种不同的产品作用也是不同的.反正在家也无聊我就认真的来回复你的问题希望对你有所帮助!断路器<又名空气开关它是有灭弧装置的简称空开>它是一种有开关作用,又能进行自动保护低压配电电器.其作用相当于刀开关.熔断器.热继电器等电气元件的组合主要是用来短路和过载保护的.一般分1P<就是只有一根火线进入空开零线在公共端上>1P加N<就是火线和零线同进入空开不过是零线是常闭的不管它跳不跳闸接线时千万别搞错了!>或是2P的<就是火线和零线同进入空开二者都是常开跳闸时同时断开>. 3P或4P等.工作原理简单的来说就一句话那就是任何电器在工作时都会发热.且发热程度与功率成正比.漏电保护器<又名剩余电流动作保护器简称RCD>可以分为以下三种:第一不带过载.短路保护.仅有漏电保护的RCD.也称为漏电开关.第二带过载保护.短路保护和漏电保护的RCD.也称为漏电断路器.第三没有过载.短路保护功能.也不直接分合电路,仅有漏电报警作用的RCD.也称为漏电继电器.一般用于不断电的重要场所.其原理为利用RCD的零序电流互感器来检测.捕捉漏电,触电等接地故障电流.并使其脱扣器动作切断电源.根据其分断反应时间可分为高灵敏度．中灵敏度和低灵敏度．工作原理为i<火线电流＞＋i＜零线电流＞＝ix=0．或i<A相＞＋i＜B相＞＋i＜C相＞=ix=0.或i<A 相＞＋i＜B相＞＋i＜C相＞＋＜N零线＞=ix=0.所以说兄弟一定要装接地线啊！不然的话漏电保护器就变成了触电保护器．剩余电流保护装置(以下简称RCD)，它所检测的是剩余电流，即被保护回路内相线和中性线电流瞬时值的代数和(其中包括中性线中的三相不平衡电流和谐波电流)。
为此，RCD的整定值，也即其额动作电流IΔn，只需躲开正常泄漏电流值即可，此值以mA计，所以RCD能十分灵敏地切断保护回路的接地故障，还可用作防直接接触电击的后备保护。
漏电断路器的使用
漏电断路器的使用漏电断路器是供配电系统中常用的电气器件，本文介绍漏电断路器的区分和问题处理。
1.漏电保护断路器（剩余电流断路器）选型时的类别区分？漏电保护断路器应用类别分为三种：AC/A/B，通常情况下选型时，一般默认是AC类型，A 类和B类的漏电保护断路器会在规格书中注明，以下说明对三种不同类型的漏电保护断路器应用情形AC类：主要应用于漏电流是交流漏电流的故障保护；A类：主要应用于交流和脉动直流故障的漏电保护；B类：主要应用于交流、脉动直流和平滑直流的故障漏电保护。
交流漏电流的波形如下：脉动直流漏电流波形如下：平滑直流漏电流的波形如下：2、漏电断路器常见的误动或拒动原因有哪些？如何处理？（摘录自施耐德官网）漏电断路器常见的误动或拒动原因有哪些？如何处理？（1）选型不正确由于漏电动作电流选用太小引起误动作.在选用漏电动作电流时，应大于线路中正常泄漏电流的2-4倍。
电子设备的正常泄漏电流较大，例如台式电脑的泄漏电流为3-4毫安，则30毫安的漏电断路器回路所接电脑台数不宜超过5台；在三相线路中，在三极漏电模块后面的电路中联接有单相负荷必定引起误动作，此时应选用4P漏电模块。
（2）接线不正确剩余电流断路器后面的N线不能重复接地，否则由于N线的工作电流经过接地分流而引起剩余电流断路器误动作；安装剩余电流断路器的电路中用电设备的接地保护PE线不能通过剩余电流断路器的互感器，否则当用电设备外壳发生故障漏电时，漏电电流也通过电流互感器，因而互感器就检测不到剩余电流，剩余电流断路器将拒动；当只使用3P或4P开关中的两极或三极时，必须连接取电的两极；漏电保护器的接线松动，引起放电火花，使漏电保护器误动作。
（3）负载类型电路中的雷电感应过电压和操作过电压频率很高，线路对地容抗很小，瞬时对地泄漏电流很大，往往造成剩余电流断路器误动作；可以选用抑制高频漏电流的漏电断路器；水银灯、荧光灯和它们的镇流器是分开安装的，且距离较长，对地电容大，当数量较多时，容易误动作；电机起动，白炽灯通电瞬间等容易引起误动作；工作零线（N线）的绝缘电阻过低也会引起RCD误动作。
