机械制图电子教案【篇一：机械制图教案】机械制图电子教案（1）[课题编号]1-绪1①[课题名称]机械制图的任务与学习方法图幅比例[教材版本]王幼龙主编、中等职业教育国家规划教材--机械制图（机械类），第3版，北京：高等教育出版社，2007。
王幼龙主编、中等职业教育国家规划教材配套教学用书--机械制图习题集（机械类），第3版，北京：高等教育出版社，2007。
[教学目标与要求]一、知识与技能1、了解本课程的任务、特点、主要内容和学习方法；2、了解图样在生产中的作用和地位，提高对课程重要性的认识，激发学习兴趣；3、熟知国家标准关于图纸幅面和格式规定，能正确识别读图方向。
4、掌握比例的概念和选用原则。
二、学习方法和素质养成1、引导学生注重理论联系实际，勤于动手，反复实践，耐心细致，严肃认真，提高对本课程重要性的认识，激发学习兴趣。
2、初步树立标准是技术法规的标准化意识，注重严谨细致、一丝不苟的工作态度和工作作风的养成教育。
[教学重点]1、本课程的重要性和学习目标、学习方法；比例概念的理解与应用；2、激发学生的学习兴趣；[教学难点]看图方向的确定。
[分析学生]1、入学新生大多数会对本课程产生较浓厚的兴趣，热情较高，信心较足。
2、同学们的几何知识和空间概念及想像力相对薄弱，又少于接触或未接触过机械生产环境，缺少相应机械常识和感性积累。
3、机械制图既重理论，更重实践，与中小学课程及其学习方法不同，学生对学习方法有一个适应和掌握的过程。
[教学设计思路]教学方法：综合运用读书质疑、讲授、演示、归纳提升等教学法。
绪论部分的教学在以教材为蓝本的同时，以激发学生的学习动机和积极性为目的，教师可根据自身的工作、教学经验和体会对绪论所要讲述的内容作恰当的调整和充实。
[教学资源]机械制图网络课程，生产用技术图纸等。
[教学安排]2课时（90分钟）教学策略：利用网络演示，创设教学情景，启发学生思维，注重知识与学生生活实际经验相联系，讲、演交叉进行，及时归纳总结。
机械制图的教学计划
机械制图的教学计划计划形式，是指用文字和指标等形式所表述的组织以及组织内不同部门和不同成员，在未来一定时期内关于行动方向、内容和方式安排的管理事件。
下面是小编收集整理的机械制图的教学计划，希望对您有所帮助!机械制图教学计划(一)一、教学目标：1、培养空间形体的形象想象与思维能力;2、培养尺规作图、徒手作图以及阅读专业图样的能力;3、培养工程意识，贯彻和执行国家标准的意识。
二、学情分析：1、本课程是一门实践性很强的课程，在教学中提倡特色教学，应精选内容、加强实践、培养能力。
在教学中要处理好与各门学科的衔接与知识运用的关系，充分做好为专业课服务的'意识。
2、本课程主要培养学生的绘图与识图能力，对于不同的专业，要根据专业特点对于相关内容，按教学的基本要求，按专业需要进行不同的知识深化，但对于所有专业识图能力的培养均为关键。
3、我们面对的职业学校的学生对理论学习不感兴趣，但较活跃，对动手操作方面有比较浓厚的兴趣。
而机械制图这门课是一门实践很强的课程。
所以，在教学过程中，可以以提高学生的学习兴趣为切入点，采用精讲多练的方式，使学生对机械制图这方面的知识产生一定的兴趣，突出培养学生独立思考、分析和解决问题的能力。
三、教材分析：1、本教材着重阐明了机械制图的基本理论，突出以机械制图为主，结合相应的实验、实践，学以致用的特点，注重对培养学生综合运用知识能力的培养，注意把教材的科学性，系统性，能够实用性结合起来。
2、在教学中采用“任务驱动”讲清制图课的重要地位，使学生确立教学目标，而且目标要切实可行，使学生够得着，又不脱离教学要求，增强学生学习动力。
3、在关键章节要放慢速度，深入浅出，反复强调，使学生易于接受。
四、教学设想：本科目的教学关系到学生以后学习专业理论的兴趣问题，必须正确引导学生学好这门基础理论学科，培养学生的学习兴趣。
要做到精讲多练，多进行实验、实习。
五、教学措施：如果学校条件允许，应购买挂图、模型等直观教具，提高学生兴趣，增强教学效果。
机械制图教案完整版
机械制图教案完整版一、教学内容本节课选自《机械制图》教材第三章第一节，详细内容为：机械制图的基本知识，包括图纸幅面、比例、字体、线型及尺寸标注等内容。
二、教学目标1. 让学生掌握机械制图的基本知识，理解图纸的幅面、比例、字体、线型及尺寸标注等规定。
2. 培养学生运用机械制图基本知识绘制简单零件图的能力。
3. 培养学生的空间想象能力和严谨细致的工作态度。
三、教学难点与重点难点：图纸幅面、比例、字体、线型及尺寸标注的规范应用。
重点：掌握机械制图的基本知识，能正确绘制简单零件图。
四、教具与学具准备教具：黑板、粉笔、挂图、模型。
学具：绘图板、丁字尺、三角板、圆规、铅笔、橡皮。
五、教学过程1. 导入：通过展示一幅机械图纸，引发学生对机械制图的好奇心，进而引入本节课的内容。
2. 讲解：详细讲解图纸幅面、比例、字体、线型及尺寸标注等基本知识，结合挂图和模型进行示范。
3. 示例：以一个简单零件为例，现场演示如何运用基本知识进行绘制。
4. 练习：学生分组进行随堂练习，互相讨论，教师巡回指导。
六、板书设计1. 图纸幅面、比例、字体、线型及尺寸标注的基本知识。
2. 绘制简单零件图的步骤及注意事项。
七、作业设计1. 作业题目：绘制一个简单轴的零件图。
2. 答案：图纸幅面、比例、字体、线型及尺寸标注正确，图形清晰，符合机械制图规范。
八、课后反思及拓展延伸1. 反思：本节课的教学效果，学生在学习过程中遇到的问题，以及解决方法。
2. 拓展延伸：鼓励学生在课后尝试绘制更复杂的零件图，提高自己的机械制图能力。
同时，引导学生关注机械制图在实际工程中的应用，了解行业动态。
重点和难点解析1. 教学内容的难点与重点2. 教学过程中的示例和练习环节3. 作业设计中的题目和答案4. 课后反思及拓展延伸一、教学内容的难点与重点（1）难点：图纸幅面、比例、字体、线型及尺寸标注的规范应用。
详细说明：在机械制图过程中，图纸幅面、比例、字体、线型及尺寸标注的规范应用至关重要。

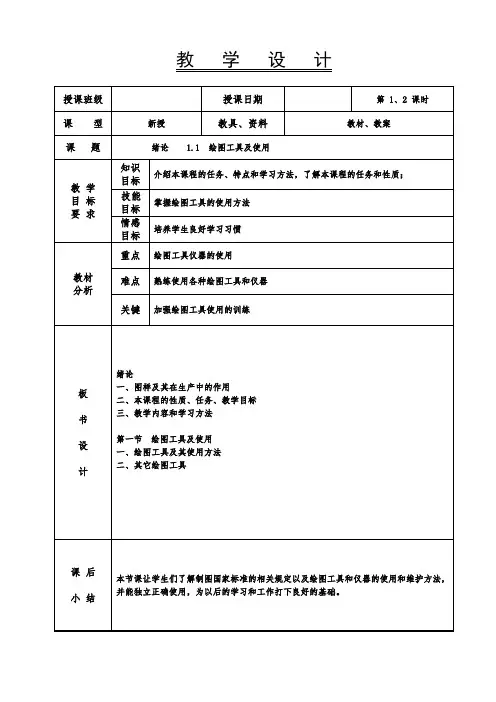

机械制图教案-1.1绘图工具及使用
加强绘图工具使用的训练
板
书
设
计
绪论
一、图样及其在生产中的作用
二、本课程的性质、任务、教学目标
三、教学内容和学习方法
第一节绘图工具及使用
一、绘图工具及其使用方法
二、其它绘图工具
课 后
小 结
本节课让学生们了解制图国家标准的相关规定以及绘图工具和仪器的使用和维护方法，并能独立正确使用，为以后的学习和工作打下良好的基础。
5、承前启后，为后续专业课奠定基础。
第一节绘图工具及使用
一、绘图工具及其使用方法
正确使用绘图工具，课提高图面质量和加快绘图速度。常用的绘图工具有以下几种：
1、绘图板、丁字尺和三角板
2、分规和圆规
3、比例尺
4、曲线板
5、铅笔
二、其他绘图工具
小结：总结本节课内容并布置课后作业
师生问好，强调课堂纪律。
提问学生到黑板完成练习题
详细讲解图样在制造和维修中的应用。
讲解本学科的任务和教学目标以及教学内容和学习方法。
详细讲解机械制图中绘图工具及其使用方法。
总结布置作业
3
5
10
30
30
10
2
机械图样与机械制造业图样有相类似之处，其绘图、读图方法均相同，所不同的是，许多专用零部件其机构、形状、功用有所不同。
二、本课程的性质、任务、教学目标
三、教学内容和学习方法
1、严格遵守国际标准和有关技术规定；
2、掌握正确的看图和绘图技能；
3、严格要求，树立对生产负责的思想；
4、联系实际，总结出机械绘图共性的规律；
教 学 设 计
授课班级
授课日期第 1Biblioteka 2 课时课 型新授
《机械制图教案》第一章1-3讲
《机械制图》教案（3学时）第一讲绪论课题：1、本课程的研究对象2、本课程的任务和学习方法3、我国工程图学的发展概况课堂类型：讲授教学目的：1、讲解图样的概念及形成2、介绍本课程的任务、特点和学习方法教学要求：1、了解本课程的任务和性质2、领会本课程的学习方法教学重点：图样的形成及与立体图的比较教具：长方体模型教学方法：本次课是介绍绪论部分，主要目的是引导学生培养起对这门课的兴趣，讲课时尽可能采用较为生动活泼的语言和教学形式，并结合自己的体会和以往积累的教学经验，向学生介绍一些适时可行的学习方法。
教学过程：一、引入新课题机械制图是一门重要的技术基础课，它是是研究如何运用正投影基本原理，绘制和阅读机械工程图样的课程。
主要任务是培养学生看图、绘图和空间想象能力，达到教学大纲中对本课程所提出的教学要求，以适应今后从事工程技术工作的需要。
二、教学内容（一）本课程的研究对象1、图样的概念准确地表达物体的形状、尺寸和技术要求的图，称为图样。
（对此定义作简要说明，并强调：形状、尺寸和技术要求三个方面，缺一不可）2、机械制图的概念在建筑工程中使用的图样称为建筑图样，在机械工程中使用的图样称为机械图样。
机械制图是以机械图样作为研究对象的，即研究如何运用正投影基本原理，绘制和阅读机械工程图样的课程。
3、图样的作用（1）图样是工厂组织生产、制造零件和装配机器的依据。
（2）图样是表达设计者设计意图的重要手段。
（3）图样是工程技术人员交流技术思想的重要工具，被誉为“工程界技术语言”。
4、图样的形成（1）立体图表示物体的大致形状可以用立体图。
立体图是从一个方向、用一个图形来表达物体的形状。
如图所示，只能看见长方体的前面、上面和左面，后面、下面和右面无法看清；而且长方体是由六个矩形面构成的，但矩形都变形为平行四边形。
如果对此长方体作进一步加工，，则会发现：圆孔打得多深，方槽是否前后贯通，在立体图中表达不清楚，而圆形也变形为椭圆形。
机械制图教案

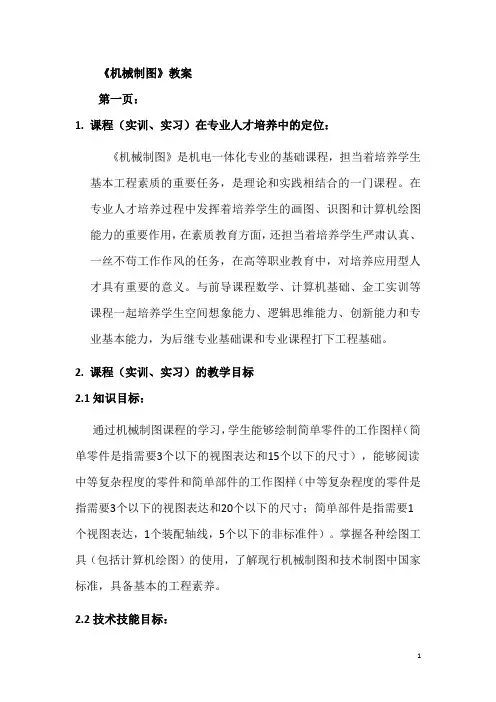

《机械制图》教案第一页：1.课程（实训、实习）在专业人才培养中的定位：《机械制图》是机电一体化专业的基础课程，担当着培养学生基本工程素质的重要任务，是理论和实践相结合的一门课程。
在专业人才培养过程中发挥着培养学生的画图、识图和计算机绘图能力的重要作用，在素质教育方面，还担当着培养学生严肃认真、一丝不苟工作作风的任务，在高等职业教育中，对培养应用型人才具有重要的意义。
与前导课程数学、计算机基础、金工实训等课程一起培养学生空间想象能力、逻辑思维能力、创新能力和专业基本能力，为后继专业基础课和专业课程打下工程基础。
2.课程（实训、实习）的教学目标2.1知识目标：通过机械制图课程的学习，学生能够绘制简单零件的工作图样（简单零件是指需要3个以下的视图表达和15个以下的尺寸），能够阅读中等复杂程度的零件和简单部件的工作图样（中等复杂程度的零件是指需要3个以下的视图表达和20个以下的尺寸；简单部件是指需要1个视图表达，1个装配轴线，5个以下的非标准件）。
掌握各种绘图工具（包括计算机绘图）的使用，了解现行机械制图和技术制图中国家标准，具备基本的工程素养。
2.2技术技能目标：（1）认识《机械制图》课程学习的绘图过程，注重激发学生的学习动机，通过理论教学和实验动手能力综合实践等多种形式的教学活动培养学生的空间想象能力。
（2）认识《机械制图》课程学习的基本方法，注重理论联系实际，善于观察问题、发现问题、并能运用所学知识解决有关工程图样实际问题。
（3）养成踏实、严谨、进取的品质及独立思考的学习习惯。
通过本课程学习要求学生掌握基本图形的基本理论和作图方法，使学生能正确地阅读和绘制机械零件图和中等复杂程度的装配图，系统的学习相关绘图方法，具备绘图和识读工程图样的能力。
2.3职业素质目标：（1）通过课程的学习，使学生了解我国人民在机械历史上的巨大贡献，激发学生强烈的民族自尊心和自信心，形成对国家、民族的责任感，进而培养爱国主义情感。
《机械制图》中专教案
《机械制图》中专教案一、教学目标1. 知识与技能：（1）掌握机械制图的基本知识、基本原理和基本方法。
（2）学会使用机械制图的国家标准。
（3）能够阅读和绘制简单的机械图样。
2. 过程与方法：（1）通过讲解、示范、练习等方法，培养学生的空间想象能力。
（2）运用现代化教学手段，如计算机辅助设计（CAD），提高学生的绘图能力。
（3）通过小组合作、讨论等方式，提高学生的沟通与协作能力。
3. 情感态度与价值观：（1）培养学生对机械制图学科的兴趣，激发学生的学习热情。
（2）培养学生认真负责、细致严谨的工作态度。
（3）培养学生遵守国家法律法规，严格按照国家标准进行设计和绘图。
二、教学内容1. 机械制图的基本知识：图幅、比例、视图、投影变换等。
2. 机械制图的基本原理：点、线、面的投影，剖面、断面、局部放大图等。
3. 机械制图的基本方法：手工绘图、计算机辅助设计（CAD）等。
4. 国家标准：图样格式、尺寸标注、符号表示等。
5. 简单机械图样的阅读和绘制：零件图、装配图、轴测图等。
三、教学重点与难点1. 教学重点：（1）机械制图的基本知识和基本原理。
（2）国家标准的应用。
（3）简单机械图样的阅读和绘制。
2. 教学难点：（1）投影变换和空间想象能力的培养。
（2）计算机辅助设计（CAD）的操作技巧。
（3）复杂机械图样的阅读和绘制。
四、教学方法与手段1. 教学方法：（1）讲解法：讲解基本知识、原理和方法。
（2）示范法：示范绘制图样和操作CAD软件。
（3）练习法：学生动手练习绘制图样和操作CAD软件。
（4）小组合作法：分组讨论、合作完成项目。
2. 教学手段：（1）板书、PPT等传统教学手段。
（2）计算机辅助设计（CAD）软件。
（3）实体模型、挂图等直观教学手段。
五、教学进程安排1. 课时：本课程共安排课时，本章内容安排课时。
2. 教学进程：（1）第1-3课时：讲解机械制图的基本知识。
（2）第4-6课时：讲解机械制图的基本原理。
机械制图教案
机械制图教案【篇一：机械制图教学设计】教学设计课程名：机械制图专业：姓名：单超学号：0335*******授课内容：制图的基本规定 1. 教学目标（1）知识与技能：1. 了解机械制图基础知识，以及培养学生掌握基本的制图知识；2.建立“标准”的概念，并熟悉技术制图中的常用国标，在绘制工程图样时能自觉遵守国家标准；3.掌握制图的基本规定；4.能按照制图的国家标准的基本规定画图；（2）过程与方法：采用多媒体、挂图与实物示范操作；对字体、图线、尺寸箭头、的画法等在黑板上直接示范，指出学生常犯的错误。
（3）情感态度与价值观：1. 具有勤奋学习的态度，严谨求实、创新的工作作风；2. 具有良好的心理素质和职业道德素质；3. 具有高度责任心和良好的团队合作精神；4. 具有一定的科学思维方式和空间思维想象的能力； 2. 教学重难点（1）教学重点：一、图纸幅面和图框格式二、比例三、字体四、图线五、尺寸注法（2）教学难点：图线和尺寸注法 2. 学习者分析：图样是生产过程中的重要技术资料和主要依据。
要完整、清晰、准确地绘制出机械图样，除需要有耐心细致和认真负责的工作态度外，还必须遵守国家标准《技术制图》和《机械制图》中的各项规定。
3. 教学内容分析：机械制图是机械工程界的技术语言，无论是直接从事生产的工人、技术员，还是从事设计和管理的设计工程师、生产工程师和品检工程师，都必须学习和掌握机械制图。
机械制图是机电一体化、数控技术、模具设计与制造专业技术基础课。
4. 教学策略：课程学习中采用理论与实践相接合的方法，通过图形绘制和实体制作训练，使学生掌握基本的工程图样绘制的能力和识读工程图样的能力。
整个课程教学注重学生应用能力的培养，调动学生积极性，注意教学中联系机械制造的过程和造型基础，理论与实践相联系。
尽可能采用多媒体教学，可有效提高学生读图的应用技能提高。
通过生产实践，帮助学生理解模型与图样之间的关系并初步了解机械零件的制作加工过程，为后续专业课的学习打下良好的基础。
