交联聚乙烯的绝缘测量
XLPE电缆绝缘性能参数测量【摘要】交联聚乙烯绝缘电力电缆（简称XLPE电缆），通过物理或化学方法将聚乙烯进行交联而成，性能优良、工艺简单、安装方便、载流量大、耐热性好，目前在配电网、输电线中应用广泛并逐渐取代了传统的油纸绝缘电缆，于是我们针对交联聚乙烯的绝缘性能的测量进行了论述。
【关键词】交联聚乙烯电线电缆绝缘性能参数测量方法0.引言近20年来，大量引进的66—220kV级和国产的66—220kV级的XLPE电缆已广泛应用于城网送电系统中。
随着时间的推移，如今运行的66kV及以上高压的XLPE电缆，有些已逐渐进入电缆及其附件预期寿命“中年期”。
电缆系统在实际使用状况下，能够继续长时期可靠工作或因绝缘老化加速而缩减使用寿命是运行管理部门十分关注的问题。
1.XLPE电力电缆劣化机理交联聚乙烯绝缘电力电缆由线芯、半导体屏蔽层、XLPE绝缘、铠甲、护套等结构组成，在实际运行中，XLPE绝缘会由于老化造成绝缘性能劣化。
XLPE 电力电缆劣化机理包括：⑴热劣化：电缆运行温度超过材料允许温度时，材料发生氧化分解等化学反应，从而使电缆绝缘电阻和耐压性能下降；⑵电气劣化：绝缘内部气隙、绝缘和屏蔽层之间的空隙部位的电晕放电、屏蔽层上的尖状突起等引发局部放电，并产生电树枝，引起耐电强度下降；⑶水树枝劣化：有机材料在长时间受水浸渍将吸潮，在强电场作用下水分将呈树枝状侵蚀电缆，生成水树枝；⑷化学性劣化：有机材料溶胀、溶解、龟裂、化学树枝状裂化。
这些电缆的劣化都可以通过检测直流泄漏电流和交流电压下的tgδ和局部放电来判断其绝缘状况2.绝缘性能测量2.1绝缘电阻测量测量电力电缆的主绝缘电阻可以检查电缆绝缘是否老化、受潮，以及耐压试验中暴露出来的绝缘缺陷。
根据不同的机理，可以得出不同的诊断方法。
2.1.1停电诊断方法我国《规程》规定的停电诊断方法有：（1）测量电缆主绝缘绝缘电阻对 0． 6／1kV电缆用 1000V绝缘电阻表； 0.6/1kV以上电缆用2500V绝缘电阻表；其中6kV及以上电缆也可用5000V绝缘电阻表。
对重要电缆，其试验周期为1年；对一般电缆，3．6／6kV及以上者为3年，3．6／6kV以下都为5年，要求值自行规定。
（2）测量电缆外户套绝缘电阻这个项目只适用三芯电缆的外护套。
对单芯电缆，由于其金属层（电缆金属套和金属屏蔽的总称）采用交叉互联接地方法，所以应按交叉互联系统试验方法进行试验，即除对外护套进行直流耐压试验外，如在交叉互联大段内发生故障，则应对该大段进行试验。
如在交叉互联系统内直接接地的接头发生故障时，则与该接头连接的相邻两个大段都应进行试验。
对三芯电缆外护套进行测试时，采用500V绝缘电阻表，当每千米的绝缘电阻低于0．5MΩ时，应采用下述方法判断外护套是否进水。
当外护套或内衬层破损进水后，用绝缘电阻表测量时，每千米绝缘电阻值低于0．5MΩ时，用万用表的“正”、“负”表笔轮换测量销装层对地或销装层对铜屏蔽的绝缘电阻，此时在测量回路内由于形成的原电池与万用表内干电池相串联，当极性组合使电压相加时，测得的电阻值较小；反之，测得的电阻值较大。
因此上述两次测得的绝缘电阻值相差较大时，表明已形成原电池，就可判断外护套和内衬层已破损进水。
外护套破损不一定要立即检修，但内衬层破损进水后，水分直接与电缆芯接触并可能会腐蚀铜屏蔽层，一般应尽快检修。
对重要电缆，试验周期为1年；一般电缆，3．6/6kV及以上者为3年，3．6/6kV 以下者为5年。
要求值为每千米绝缘电阻值不应低于0．5MΩ。
（3）测量电缆内衬层绝缘电阻。
测量方法、周期及要求值同（2）（4）测量铜屏蔽层电阻和导体电阻比。
在电缆投运前、重作终端或接头后、内衬层破损进水后，应测量钢屏蔽电阻和导体电阻比其测量方法是：1）用双臂电桥测量在相同温度下的铜屏蔽和导体的直流电阻。
2）当前者与后者之比与投运前相比增加时，表明钢屏蔽层的直流电阻增大，铜屏蔽层有可能被腐蚀；当该比值与投运前相比减少时，表明附件中的导体连接点的接触电阻有增大的可能。
2.1.2在线诊断方法在国外（主要是日本），交联聚乙烯电缆在线诊断方法主要有直流法、工频法、低频法及复合判断法等四大类。
目前国外仍处于研究阶段，国内处于起步阶段。
由于国内的研究是以上述方法为基础的，主要介绍直流叠加法。
其基本原理如图1所示。
利用在接地的电压互感器的中性点处加进一低压直流电源（常用50V）：即将此直流电压叠加在电缆绝缘原已施加的交流相电压上，从而测量通过电缆绝缘层的微弱的直流电流（一般为nA级以上）或其绝缘电阻。
图1 直流叠加法测量原理图试验证明：用直流叠加法测得的绝缘电阻与停电后加直流高压时的测试结果很相近。
直流叠加法在国内已有应用，但因积累数据及经验还不多，尚无判断标准，目前日本利用直流叠加法测出绝缘电阻的判据，但判断时要了解被试电缆的长度、材料及原始数据等。
2.2介质损耗测量电缆与架空线相比受气候的影响小,安全可靠,隐藏耐用,是绝缘结构比较简单的传输线之一。
介质的功率损耗与介质损耗角正切tanδ成正比,tanδ是绝缘品质的重要指标,因此测量tanδ值是判断电气设备和电缆绝缘状况的一种较灵敏和有效的方法,特别对受潮、老化等分布性缺陷较为有效。
同轴电缆和高速数字通讯电缆的芯线电容，是影响电缆传输性能的重要参数，将同轴电缆单位长度电容控制在允许范围之内，可以保证电缆传输阻抗的均匀。
tanδ和c测量使用的是DEL TA22000 测试仪,其基本电路基于西林电桥。
西林电桥电路如图2 所示图2 西林电桥电路它由四个桥臂组成,臂1 为试样用Cx 和Rx 的并联等值电路表示;臂2 为标准电容CN ;臂3 和臂4 为装在电桥本体内的操作调节部分,包括可调电阻R3,可调电容C4及与其并联的固定电阻R4。
外加的交流电源接在电桥的对角线CD 上,在另一对角线A B 上接入平衡指示仪表G, G 一般为振动式检流计。
根据电桥平衡原理有:Zx Z4 = ZNZ3(1)式中Zx , ZN, Z3, Z4分别为电桥的臂1 、臂2 、臂3和臂4 的阻抗。
则tanδ为:当tanδ< 0. 1 时,试样电容可近似按下式计算,其误差一般不大于1 %。
因此,当电桥桥臂电阻R3 , R4和电容CN,C4已知时,就可以求得试样电容Cx和tanδ。
为了避免外界电场对电桥各部分产生的杂散电容对电桥的干扰,必须对电桥本体进行屏蔽,如图1中的虚线所示。
由试样和标准电容连到电桥本体的引线也要使用屏蔽导线。
没有屏蔽时,由高压引线到A B 间的杂散电容分别与Cx 及CN并联,将会影响电桥平衡。
加上屏蔽后,上述杂散电容变为高压对地电容,与整个电桥并联,就不会影响电桥平衡了。
加上屏蔽后,屏蔽与低压臂3 、臂4 间也会有杂散电容存在,如要进一步提高测量准确度,必须消除它们的影响,但在一般情况下,由于低压臂的阻抗及其压降都很低,这些杂散电容的影响可忽略不计。
实际接线图为：图3 成品电缆介质损耗测试接线图对电缆的预处理图4 成品电缆介质损耗测试终端断面预处理示意图影响tgδ测量值的因素有三种:一是保护环制作所选用的材料;二是保护环与绝缘屏蔽层之间距离(或间隙) ;三是所施加的测试电压的大小。
(1) 从实验数据可知,采用自粘型铜带保护电极的试验数据最小,铜丝缠绕保护电极的试验数据最大。
从测量原理和被测绝缘材料介电特性分析,测量的介质损耗角正切数据越小越好,越精确。
因为这时表面泄漏电流很小,对测量值的影响已可忽略不计了。
所以用自粘型铜带作为保护电极材料为最佳。
（2）当保护间隙较小时,可以把边缘电容和对地电容纳入保护电极对不保护电极的电容中,消除了它们对测量电容的影响,并使测量电极下的电场趋近均匀电场,所以试验数据影响和变化不大;当保护间隙增加后,保护电极的功能逐渐消失,所以试验数据逐渐增大,最终当保护间隙大到一定值后,不具备保护功能,所以试验数据变化不大。
（3）在同一间隙下,电压增加时,介质损耗角正切数据也增加,这主要原因是在高电压下,电缆端部的边缘效应较明显,所以反映到介质损耗测量数据较大,同时还发现无论是在高电压下,还在低电压,随保护间隙的增大,介质损耗测量数据也增大。
2.3介电常数测量设固体介质圆片样品的厚度为t 、直径为d ，面积为S ．当电极问为空气介质时(图l —a)测得电容量为C 0，放入介质时(图l —b)电容量为C x 。
图5 实验装置示意图C 0是电极以空气为介质、极板面积等于介质圆片面积S 而计算出的电容量，即按图l 连接好线路，调节固体测量电极上、下极板的间距，使间距为交联聚乙烯样品厚度的1.3倍左右，并从电极的标尺上读出该间距D 。
将被测样品放入两极板间的中心，再用电桥测出电极中有介质时的电容量Cx(C x 可参考前面方法测量）。
由 ε=0C C X 可算得其介电常数值。
聚乙烯为对称性的中性分子，其介电常数较低，为2.3左右且在很大的温度、频率范围内几乎不变。
ε与密度呈线性关系。
2.4耐压试验交联聚乙烯电缆的检测方法主要有直流耐压检测和交流耐压检测两种。
其中，对于直流耐压检测，1990年奥地利Kruger首次提到塑料电力电缆经过直流耐压试验之后，投入运行后不久即发生绝缘击穿现象。
[1]由于直流耐压试验自身存在的局限性，不能满足电气耐压试验的需要。
我们阐述交流耐压试验的常用方法。
2.4.1超低频(0.1HZ)交流耐压试验随着变流设备的进步，超低频交流电的获得变得容易。
与50 Hz交流电压相比，在拥有良好好的等效性的同时，0.1Hz能降低对试验设备容量的要求。
从理论上而言，可使其容量减少到50 Hz时的l／500（于结构原因，实际下降50—100倍）。
这有效降低了对于设备的要求。
首先，将50 Hz电源通过整流和滤波变成所需直流电压，通过逆变电路变成1kHz电压；再由0.1 Hz正弦振荡器作调幅处理，使其原I kHz电压等幅波变成0．1 Hz的变化调幅波。
这个调制电压通过两个高压变压器和电压倍增电路产生正的和负的按0.1 Hz正弦波变化的高电压。
用压敏电阻器VDRl和VDR2进行解调，从而使负载上输出0.1Hz高压正弦电压波形，其原理如图6[2]所示。
图6 0.1Hz发生器原理图试验研究表明，0.1 Hz电压对水树的监测十分有效，而水树的产生和发展是交联聚乙烯绝缘电缆最主要的老化方式。
[3]目前，该方法主要应用于中低压电缆的试验。
由于电压等级偏低，不能用于66 kV及以上高压电缆试验。
[4]2.4.2振荡式交流耐压试验振荡电压试验是用直流电源给电缆充电，然后通过一个放电球隙给一组串联电阻和电抗放电，得到一个阻尼振荡电压。
图2是高频振荡波试验的接线图，直流电源对充电器C，充电，达到预定值后使球隙放电，试验电压通过C1和电感线圈、试品电缆Cx。
gb50150-2016
《GB50150-2016》标准橡塑绝缘电力电缆，一起了解吧。
《电气装置安装工程电气设备交接试验标准》第17部分“电力电缆线路”规定的交接试验项目共计8项，包括：1.主绝缘及外护套绝缘电阻测量；2.主绝缘直流耐压试验及泄漏电流测量；3.主绝缘交流耐压试验；4.外护套直流耐压试验；5.检查电缆线路两端的相位；6.充油电缆的绝缘油试验；7.交叉互联系统试验；8.电力电缆线路局部放电测量。
其中：橡塑绝缘电力电缆可按第1、3、5和8款进行试验，其中交流单芯电缆应增加第4、7款试验项目。
为了表示得更清楚，把试验项目列于下表：其中，标准中第6项“充油电缆的绝缘油试验”仅对自容式充油电缆适用，这种类型的电缆已基本淘汰。
这里说一下“橡塑电缆”即指橡胶电缆和塑料电缆，前者主要指“乙丙橡皮绝缘电力电缆”（很少见），后者指“氯乙烯绝缘”、“交联聚乙烯绝缘”（常用）电缆。
（一）绝缘电阻测量我们首先来说电缆的绝缘电阻测量。
标准见GB/T3048.5-2007《电线电缆电性能试验方法第5部分：绝缘电阻试验》，说得很详细，大家可以自行查阅。
需要说明的是，这个标准和GB50150有所不同的是，GB50150最新版本在第17.0.2的第4款中指出“对具有统包绝缘的三芯电缆，应分别对每一相进行，其他两相导体、金属屏蔽或金属套和铠装层应一起接地；对分相屏蔽的三芯电缆和单芯电缆，可一相或多相同时进行，非被试相导体、金属屏蔽或金属套和铠装层应一起接地。
”这里说的“统包绝缘的三芯电缆”是指三相导体被主绝缘包裹在一起的三芯电缆，而分相屏蔽的三芯电缆是指每一相均有金属屏蔽的电缆（如图1），常用的三芯电缆是分相屏蔽的。
对于这种电缆，GB50150指出可以三相并在一起同时测量绝缘电阻和耐压，这是为了提高试验效率，这样做的问题是一旦试验结果不合格，就需要每相单独再进行试验以确定是哪相出了问题，而且对试验电源的容量要求也更高。
现场试验时可根据实际进行选择。
电缆绝缘状态及寿命评估
电缆绝缘状态及寿命评估作者：李献峰吴颍村来源：《中国科技博览》2014年第05期摘要随着城市的发展需求，电缆因其美观安全，受外界气候干扰小，隐蔽，维护工作量少，可在各种场合下敷设等优点，逐渐取代架空裸线，被广泛应用于线路施工中。
伴随着城网外扩和农网改造的实施，电力电缆的利用比重也会越来越高，如何维护好已有的和即将投入运行的电缆设备，对电缆的状态监视和寿命评估就显得十分必要。
电缆的运行状况直接关系到电力系统的安全运行及供电的可靠性。
本文对电缆故障的类型，及绝缘老化的原因做了系统的论述和分析，对电缆绝缘状态检测方法全方位，多角度的进行研究，从而为提高电缆的使用寿命非常具有必要性和实际意义。
关键词：电力电缆；绝缘状态监测；使用寿命中图分类号： TM934.3 文献标识码：A1.1 背景及意义进入二十一世纪以来，我国经济发展突飞猛进，电力行业作为经济发展的重要支柱之一，随着国民经济快速发展，人们生活水平大有改善，但与此同时，对电力市场的需求也日益增加，突现出电力短缺的供需矛盾。
在城市文明化的建设过程中，人们希望营造优雅的生存环境和宽松的生活空间。
于是，地下电力电缆逐渐取代架空线路，同时随着电缆数量的增多及运行时间的延长，电缆的故障也越来越频繁。
因此，研究电力电缆在线监测技术，可及时对电缆进行合理的维护、检修及更换，对保证电缆可靠运行具有重要意义。
对电缆进行状态诊断及评估，是合理安排电缆更换，保证电力供应安全可靠的一个重要技术手段，也是在智能电网中实现对电缆有效管理的极其重要的部分。
对电缆进行状态诊断及评估，为及时的找出原因进行更换和处理，从而为减少电力事故保驾护航。
1.2 国内外发展现状1.2.1 国外电缆绝缘检测和老化检测发展现状20世纪60年代起，国外就开始了关于XLPE （交联聚乙烯）电缆绝缘弱点检测和老化检测技术的研究，时至今日，该项研究仍在不断发展。
日本是较早开展XLPE电缆绝缘老化检测技术研究的国家之一，但是研发的电缆绝缘检测仪只能发现已经发生绝缘老化的电缆，无法描述被检测电缆的绝缘老化程度，而且该检测仪主要针对的是陆地所使用电缆。
电力电缆试验
相同。两相短路时的测量电流不经过地线成回路，而是经 过相间故障点成回路。故障相缆芯接往电桥，其一相的末 端与完好相短路构成环线，如图17-8 （a）所示，接人电 桥x1及x2端子上，另一相与电池E串接。
当电桥平衡时，同样可由式 X 2LR / R M
计算出到故障点的距离x。当两相在不同点接地造成短路时， 如图17-8 （b）的所示。此时也可按图17-7的接线，分别 测出它们的故障点X及X′。
二、直流耐压和泄漏电流试验
直流耐压是运行部门检查电缆抗电强度的常用方法，直流 耐压对检查绝缘中的气泡、机械损伤等局部缺陷比较有效， 泄漏电流对反映绝缘老化、受潮比较灵敏。
电缆试验中直流耐压试验的接线明应注意的几个问题。
1)微安表接在高压端。 绝缘良好的电缆泄漏电流很小，一般在几十微安以下，因 而设备及引线的杂散电流相对较大，影响显著。此时如仍 将微安表接在低压端测量，会有很大误差。必须将微安表 接在高压端测量，并注意屏蔽后才能获得准确的结果。
2)两端头屏蔽。 电压为35kV及以上的电缆，由于试验电压高，通过试品 表面及周围空间的泄漏电流相当大，所以两端的终端头均 应屏蔽，如图17-l所示。但实际上电缆较长时不易实现， 故往往采用图17-2的屏蔽方式；这种方式的缺点是每相承 受两次电压，而且测得的是被试相对外皮及另一相缆芯的 泄漏电流数值，故并不妥当。另一种屏蔽法如图17-3所示， 这时电源端采取屏蔽将表面和空间的杂散泄漏电流排除， 另泄一漏端电的流杂Ix可散由泄微漏安电表流PIA′2流1的经读微数安I1表减P去AI2′2。而于得是。，试品的
停止运行时间较长的地下电缆可以土壤温度为 准，运行不久的应测量导体直流电阻后计算缆芯 温度。良好电缆的绝缘电阻值通常很高。其最低 值按制造厂规定：新的交联聚乙烯电缆，每一缆 芯对外皮的绝缘电阻（20℃时每于米的数值）， 额定电压6kV的应不小于1000MΩ；额定电压 10kV应不小于1200MΩ；额定电压35kV的应不小 于3000MΩ。
交联聚乙烯电缆
交联聚乙烯电缆交联聚乙烯电力电缆由于其电气性能和耐热性能都很好，传输容量较大，结构轻便，易于弯曲，附件接头简单，安装敷设方便，不受高度落差的限制，特别是没有漏油和引起火灾的危险，因此受到用户广泛欢迎，并不断向高压、超高压领域发展，呈现出逐步替代油纸电缆的趋势。
一、文联聚乙烯电缆的结构特点如图4－17所示，交联聚乙烯电缆和大家熟悉的油浸纸统包电缆的区别除了相间主绝缘是交联聚乙烯塑料以及线芯形状是圆形之外，还有两层半导体胶涂层。
在芯线的外表面涂有第一层半导体胶，它可以克服电晕及游离放电，使芯线与绝缘层之间有良好的过渡。
在相间绝缘外表面涂有第二层半导体胶，同时挤包了一层0.1mm厚的薄铜带，它们组成了良好的相间屏蔽层，它保护着电缆，使之几乎不能发生相间故障，如图4－18所示。
图4-17 交联聚乙烯电缆断面构造示意图1.绝缘层；2-线芯；3-半导体胶层；4-铜带屏蔽层； 5-填料；6-塑料内衬；7-铠装层；8-塑料外护层图4-18 交联聚乙烯电缆结构示意图1-线芯；2-交联聚乙烯绝缘；3-半导电层；4-铜屏蔽；5-包带；6-外护层二、事故原因根据国内外报导，交联聚乙烯电缆发生事故的原因如下：1．水树枝劣化它是交联聚乙烯电缆事故的主要原因，约占事故的71%，多发生于自然劣化。
所谓“树枝”不过是一个形象名词，它指团体介质击穿破坏前，固体介质中产生的树枝状裂痕和放电痕迹。
树枝的产生引起绝缘进一步的恶劣化，不久将导致全部击穿。
所以树枝现象也是预击穿现象。
按树枝化形成的原因，树枝可分为电树枝、水树枝和电化树枝（也可归为水村的特例）。
水树枝，它是水浸入绝缘层，在电场作用下形成的树枝状物。
它的特点是引发树枝的空隙含有水分，它在比发生电树枝低得多的场强下即可发生。
树枝有的大多不连续，内凝有水分，主干树枝较粗，分枝多且密密麻麻，如图4－19所示。
图4-19 自内侧的水树枝状水树枝一般是从内半导电层、屏蔽层与绝缘层界面上引发出来。

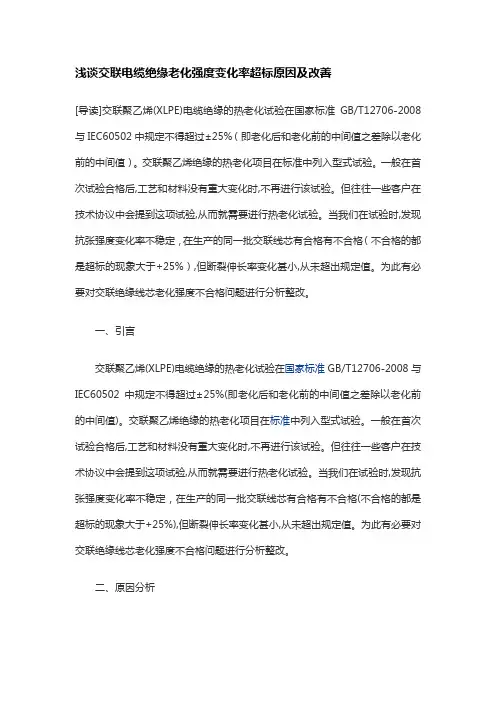

交联电缆绝缘老化强度变化率超标原因及改善
浅谈交联电缆绝缘老化强度变化率超标原因及改善[导读]交联聚乙烯(XLPE)电缆绝缘的热老化试验在国家标准GB/T12706-2008与IEC60502中规定不得超过±25%（即老化后和老化前的中间值之差除以老化前的中间值）。
交联聚乙烯绝缘的热老化项目在标准中列入型式试验。
一般在首次试验合格后,工艺和材料没有重大变化时,不再进行该试验。
但往往一些客户在技术协议中会提到这项试验,从而就需要进行热老化试验。
当我们在试验时,发现抗张强度变化率不稳定，在生产的同一批交联线芯有合格有不合格（不合格的都是超标的现象大于+25%）,但断裂伸长率变化甚小,从未超出规定值。
为此有必要对交联绝缘线芯老化强度不合格问题进行分析整改。
一、引言交联聚乙烯(XLPE)电缆绝缘的热老化试验在国家标准GB/T12706-2008与IEC60502中规定不得超过±25%(即老化后和老化前的中间值之差除以老化前的中间值)。
交联聚乙烯绝缘的热老化项目在标准中列入型式试验。
一般在首次试验合格后,工艺和材料没有重大变化时,不再进行该试验。
但往往一些客户在技术协议中会提到这项试验,从而就需要进行热老化试验。
当我们在试验时,发现抗张强度变化率不稳定，在生产的同一批交联线芯有合格有不合格(不合格的都是超标的现象大于+25%),但断裂伸长率变化甚小,从未超出规定值。
为此有必要对交联绝缘线芯老化强度不合格问题进行分析整改。
二、原因分析交联绝缘线芯老化强度不合格的原因分析是一个复杂的过程，国内各电缆企业往往被交联绝缘线芯老化系数K1、K2值不能达标而困扰，而这一指标是对交联绝缘线芯绝缘品质评价的主要指标之一。
但究其主要原因有以下三点：1、高温高速下绝缘中产生的热应力对交联聚乙烯绝缘热老化性能的影响;2、冷却水温对交联聚乙烯绝缘热老化性能的影响;3、交联过程中产生的副产物对交联聚乙烯绝缘热老化性能的影响。
三、解决的措施1、硫化工艺改进：试验选在我公司NOKIA(十段)智能硫化交联生产线上，我们通过调整工艺达到减小交联绝缘在生产过程中的内部应力来改善老化强度不合格的问题。
交联聚乙烯(XLPE)电缆绝缘老化问题探析
上接第 １５０ 页
算出的时间间隔△ｔ 就是相应桥臂上的脉 １ｊ
由于局部放电侵蚀绝缘，以致发生老 化形态，而使绝缘性降低，导致绝缘击穿。
２．３ 电树枝 主要是由于绝缘内部放电产生的细微 开裂，形成细小的通道，其通道内空，管壁 上有放电产生的碳粒痕迹。通道分支少而 清晰，呈树枝状。 电树枝按产生的机理分为以下几种类 型： （１）由于机械应力的破坏使 ＸＬＰＥ 绝缘 产生应变造成气隙和裂纹，引发电树枝放 电。机械应力一方面是因为电缆生产、敷设 运行中不可避免地弯曲、拉伸等外力产生 应力，另一方面是由于电缆在运行中电动 力对绝缘产生的应力。 （２）气隙放电造成电树枝的发展。现 代的生产工艺尽管可以消除交联电缆生产 线中某些宏观的气隙，但仍有 １～１０ μ ｍ 或 少量的 ２０～３０ μ ｍ 的气隙形成的微观多孔 结构。多孔结构中的放电形式主要以电晕 放电为主。通道中的放电所产生的气体压 力增加，导致了树枝的扩展和形状的变化。 （３）场致发射效应导致树枝性放电。在 高电场作用下，电极发射的电子由于隧道 效应注入绝缘介质，电子在注入过程中获 得足够的动能，使电子不断地与介质碰撞 引起介质破坏，导致树枝放电。 （４）缺陷。缺陷主要是导体屏蔽上的 节疤和绝缘屏蔽中的毛刺以及绝缘内的杂 质和空穴。这些缺陷使绝缘内的电场集中， 局部场强提高。引起场致发射，导致树枝性
冲信号０或１状态在时间轴上的宽度。其中：
，α ＝２； ＜ ０，α ＝１；ｖ －ｕ ＞ ０， ｊｏ ｊ
β ＝２；ｖｊｏ－ｕｊ ＜ ０，β ＝１。启动各桥臂△
电线电缆绝缘性能检测技术的研究
电线电缆绝缘性能检测技术的研究摘要：随着电力行业的快速发展，电线电缆在电力传输和通信领域中起着至关重要的作用。
然而，由于长期使用和外界环境的影响，电线电缆的绝缘性能可能会受到损害，从而导致电力传输的不稳定和安全隐患。
因此，对电线电缆的绝缘性能进行准确可靠的检测至关重要。
本论文主要研究电线电缆绝缘性能检测技术，通过对不同方法的比较和分析，为电线电缆绝缘性能的检测提供了一定的理论和实践指导。
关键词：电线电缆；绝缘性能；检测技术引言电线电缆作为电力传输的重要组成部分，其绝缘性能的稳定性和可靠性对电力系统的安全运行起着至关重要的作用。
然而，由于长期使用和外界环境的影响，电线电缆的绝缘性能可能会出现老化、破损等问题，从而导致电力系统的故障和事故。
因此，对电线电缆的绝缘性能进行定期检测和评估，对于确保电力系统的安全运行具有重要意义。
1电线电缆绝缘性能概述电线电缆的绝缘性能是指电线电缆在工作过程中能够有效地阻止电流泄漏或电流短路的能力。
绝缘性能的好坏直接影响着电线电缆的安全性能和使用寿命。
电线电缆的绝缘材料通常采用聚乙烯、聚氯乙烯、交联聚乙烯等塑料材料。
这些材料具有良好的绝缘性能，能够有效地隔离电线电缆内部的导体与外部环境之间的电流。
为了保证电线电缆的绝缘性能，需要进行绝缘测试和绝缘监测。
绝缘测试是指通过测试仪器对电线电缆的绝缘电阻、绝缘电强度等进行检测，以确保其符合规定的标准。
2影响电线电缆绝缘检测技术的因素2.1电线电缆的绝缘性能影响因素分析绝缘性能是指电线电缆的绝缘材料对电流的阻隔能力，即绝缘材料的电阻值。
在电力传输和电子设备中，电线电缆起着承载电流和信号传输的重要作用。
而绝缘材料作为电线电缆的保护层，起到了防止电流泄漏和干扰的作用。
绝缘性能的好坏决定了电线电缆能否有效地隔离电流，防止电流泄露和干扰，从而保证电线电缆的正常运行和安全使用。
2.1.1机械性能影响因素电线电缆的机械性能对其绝缘性能有着重要的影响。
交联聚乙烯电缆绝缘状态试验技术综述
交联聚乙烯电缆绝缘状态试验技术综述中国铁道科学研究院研究生部 屈 明引言交联聚乙烯（XLPE）电缆因其安装维护简单、电气性能良好等特点，逐步成为现代电力电缆的主流。
但值得注意的是，随着时间的推移，电缆寿命的“浴盆曲线”效应开始显现出来，长时间运行的电缆的年平均故障率处于上升态势。
虽然目前电缆绝缘耐压试验是考验电缆质量的最直接方法，但电缆的一些局部非贯穿性的缺陷通过耐压试验不一定能发现，新竣工的电缆带电运行一段时间后发生故障的案例并不少见。
近年来，电缆各种绝缘状态评估技术开始兴起，并在一些项目中取得了明显效果。
因此有必要对电缆结合运行年限、运行环境以及同批次、同型号电缆及附件缺陷故障情况，选取现有的绝缘状态诊断检测方法，对电缆进行系统化试验。
1.电缆绝缘性能耐压试验方法1.1 工频耐压工频试验是最为有效的电缆耐压试验手段。
作为大电容负载的电缆要求工频试验电源须具备相当大的容量与重量，导致试验装置成本高、不便于运输。
因此工频耐压试验主要用于试验室，而并不适用于现场试验。
1.2 直流耐压试验设备容量小、电压输出高，直流耐压试验并不能模仿运行状态下电缆承受的电压，直流电压下,电场强度是按照电阻率分布,而XLPE电缆层中的材料电阻率分布是不均匀的,这可能在直流试验过程中出现绝缘层有的地方电场强，有的地方电场弱，导致局部绝缘击穿；此外，直流电压试验后交联聚乙烯电缆会有空间电荷累积，在该电缆投入运行时残留的直流电荷会叠加在交流电压上造成电缆运行电压高于其额定电压，加速电缆的绝缘老化。
根据GB50150-2016《电气装置安装工程电气设备交接试验标准》规定：额定电压U0/U为18/30kV及以下橡塑绝缘电缆，当不具备条件时，允许直流耐压试验及泄露电流测量代替交流耐压试验。
1.3 超低频耐压0.1Hz超低频试验装置输出电压波形为0.1Hz正弦波或余弦方波。
低频下电缆的容性电流降低，超低频试验装置的容量理论上能降低至工频电源的 1/500。
交联聚乙烯的绝缘电阻率
交联聚乙烯的绝缘电阻率引言交联聚乙烯（Cr os s-l in ke dP ol ye th yle n e，简称XL PE）是一种具有优异绝缘性能的聚合物材料，在电力领域得到广泛应用。
了解交联聚乙烯的绝缘电阻率是评价其绝缘性能的重要指标，本文将深入探讨交联聚乙烯绝缘电阻率的形成原理、影响因素以及测试方法。
形成原理交联聚乙烯的绝缘电阻率是由其分子结构和交联效果决定的。
交联聚乙烯通过添加交联剂，如有机过氧化物，在一定的温度和压力下进行热交联过程，使聚乙烯分子链之间形成交联共价键，从而在结构上增强了材料的稳定性和绝缘性能。
交联后的聚乙烯分子链之间间距减小，分子链的运动受到限制，电子在材料中的迁移变得困难，从而提高了交联聚乙烯的绝缘电阻率。
影响因素1.交联度交联度是交联聚乙烯绝缘电阻率的主要影响因素之一。
交联度指的是聚乙烯分子链中交联共价键的数量和密度。
交联度越高，交联聚乙烯的分子结构越紧密，分子链之间的间隙越小，从而使绝缘电阻率增大。
2.温度温度是另一个影响交联聚乙烯绝缘电阻率的重要因素。
一般情况下，随着温度的升高，交联聚乙烯的绝缘电阻率会下降。
这是因为高温下材料的分子运动更加剧烈，分子链之间的间距增大，电子迁移更加自由，导致绝缘电阻率降低。
然而，在一定温度范围内，交联聚乙烯的绝缘电阻率可能出现局部峰值，这是由于在该温度区间内材料的分子结构发生变化，形成了更加有序的排列，电子迁移受到限制。
3.电场强度电场强度是影响交联聚乙烯绝缘电阻率的另一个重要因素。
当电场强度较小时，交联聚乙烯材料中的电子迁移比较容易受到分子结构的限制，绝缘电阻率较高。
随着电场强度的增加，电子迁移变得更加自由，分子结构对电子运动的影响减弱，导致绝缘电阻率降低。
测试方法1.直流电阻率测量直流电阻率是衡量交联聚乙烯绝缘电阻率的常用测试方法之一。
在实验中，将样品制备成所需形状的试样，然后利用电阻桥或电阻计等设备测量样品在恒定电压下的电流值，再根据电流和电压的关系计算出直流电阻率。
交联聚乙烯绝缘电缆 常规的电线电缆标准
常规电线电缆标准: 一.交联聚乙烯绝缘电缆一、生产标准：本产品按GB1206、3-91、IEC60502-1997标准制造。
二、使用范围：本产品使用于固定敷设在额定电压35kV及以下的电力传输和电力分配线路上。
三、使用特性：1、工作温度：电缆导体最高额定工作温度为90℃。
2、过载温度：电缆短时过载最高温度不得超过130℃。
3、短路温度：电缆短路时，最高温度不得超过250℃。
（最长持续时间不超过5秒）。
4、敷设温度：电缆敷设温度不低于0℃。
低于0℃敷设时须预先加热。
5、弯曲半径：单芯电缆允许弯曲半径：20（电缆的实际外径+电缆导体的实际外径）±5%。
多芯电缆允许弯曲半径：15（电缆的实际外径+电缆导体的实际外径）±5%。
二.铜铝杆、铝绞线、钢芯铝绞线（稀土）一、生产标准：本产品按GB3952.2-89、GB3954-83、GB1179-83标准进行生产二、使用范围：本产品适用于架空电力输配电线路。
三、使用特性：1.架空导线长期允许工作温度为+70℃。
2.在大跨越的稀有气象条件下和重冰区较少出现覆冰的情况下，导线在弧垂最低点的最大应力，均不超过瞬时的破坏应力的60%。
3.放线滑车的槽底直径应大于导线外径的10倍，滑轮的材料应与导线材料相适应，以免损伤导线。
4.连接导线时，连接管附近的股线不应鼓包，否则，运行中导线的股线受力不均，接头压好后，连接管口应涂防潮油漆，预防腐蚀。
5.在安装时，同一档距内所有导线的弧垂应力应相同，在对地及跨越建筑物保护的限距允许范围内，可使导线应力高于正常张力的10-15%。
三.架空绝缘电缆一、生产标准：本产品按GB12527-90,GB14049-93标准进行生产二、使用范围：本产品适用于高层建筑群，旅游开发区及树木丛多地区的1kV，10kV，35kV架空输配电线及城市内的输配电路。
三、使用特性：1．电缆额定电压分为三种：A、0.6/1kV；B、10（12）kV；C、35(42)kV；2．电缆的长期允许工作温度：聚氯乙烯绝缘为70℃，聚乙烯绝缘为70℃。
