索塔施工可以分为以下几种： 现浇施工 预制吊装 滑模施工
36
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
混凝土主塔施工要点
1．下塔柱、中塔柱、上塔柱的施工 混凝土下塔柱、中塔柱、上塔柱一般可采用支架法、
(a)单柱形
(b)倒V形
(c)倒Y形
28
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
索塔的横向形式-1
《斜拉桥主梁施工》课件
斜拉桥主梁施工的第一步是确保基础牢固，打好桩基。
2
2. 安全至上
斜拉桥主梁的制作和悬挂需要严格的安全操作和高质量的焊接工艺。
3
3. 精确测量
斜拉桥主梁的施工过程需要进行精确的测量和定位，确保主梁的准确安装。
斜拉桥主梁施工流程
1
2. 制作主梁
2
根。
问题：焊接不牢固
解决方法：提高焊接技术水平，严格按照焊接 规范操作。
问题：施工进度延迟
解决方法：合理安排施工计划，增加施工人员 和设备投入。
结束语和总结
通过本课件，我们深入了解了斜拉桥主梁施工的全过程和关键要点。只有掌 握了施工工艺和技术要点，才能确保斜拉桥的稳定性和安全性。希望本课件 能帮助您更好地理解和应用斜拉桥主梁施工知识。
2 材料选择
选择符合规范的桥梁材料，如高强度钢材和抗腐蚀材料，以增加斜拉桥的寿命。
3 结构加固
对主梁进行适当的结构加固设计，以增加斜拉桥的承载能力和稳定性。
斜拉桥主梁施工的常见问题及解决方法
问题：主梁出现变形
解决方法：通过加固结构或重新调整来解决主 梁变形问题。
问题：材料质量不达标
解决方法：选择合格的材料供应商，进行严格 的验收和质量检测。
《斜拉桥主梁施工》PPT课件
让我们一起来探讨斜拉桥主梁施工的全过程。了解斜拉桥的定义和特点，掌 握主梁施工的工艺、流程以及技术要点。还将分享解决斜拉桥主梁施工常见 问题的方法。让我们开始吧！
斜拉桥的定义和特点
什么是斜拉桥？
斜拉桥是一种跨度大、结构优秀的大桥类型， 可实现长跨度的无间柱设计。
斜拉桥的优势
3
4. 完善细节
4
进行主梁的校正、调整和各种细节的完 善处理，确保斜拉桥的舒适度和使用性
斜拉桥施工.ppt
斜拉桥悬臂现浇法的挂篮类型
前支点挂篮（牵索式挂篮） 充分利用斜拉索，比较常用
后支点挂篮（普通挂篮） 和大跨连续梁、连续刚构桥中的相同或相近，也常采用
前-后支点结合挂篮
其他类型挂篮
前支点挂篮图示
ห้องสมุดไป่ตู้
前支点挂篮照片
后支点挂篮照片
斜拉桥悬臂现浇法的其他问题
塔墩临时固结 ➢ 加临时支座并锚固主梁 ➢ 设临时支承
边孔局部梁段的施工 ➢ 满布支架施工：内水不太深时 ➢ 用导梁或者移动模架施工：当水较深时
2.索塔施工要点
搭架现浇 预制拼装 滑升模板浇筑 翻转模板浇筑 爬升模板浇筑
斜拉桥索塔施工方法
斜拉桥索塔施工顺序示意图
劲性骨架
混凝土塔柱的塔壁内往往需设置劲性骨架
当倾斜塔柱为内倾或外倾布置时，应考虑在两塔肢之间每隔 一定的高度设置受压横杆（塔柱内倾）或受拉横杆（塔柱外 倾）
起重设备
塔吊 斜拉桥索塔施工中，一般均采用附着式自升塔吊，其起重力 矩为600kN·m～2500kN·m不等。起重力可达100kN以上，吊 装高度可达150m以上
人货两用电梯 能极大地方便施工人员的上下及小型机具与材料的运输
索塔施工模板
单面整体提升模板 翻转模板（交替提升多节模板） 爬模（自备爬架的提升模板）
3.拉索施工
拖曳力估算 卷扬机组和吊机安装
拉索安装
拉索张拉与索力量测
斜拉索张拉 ➢拉丝式夹片群锚钢绞线斜拉索的张拉 ➢拉锚式斜拉索的张拉
索力量测 ➢ 压力表测定法 ➢ 压力传感器测定法 ➢ 频率法
斜拉桥
斜拉桥施工
1.主梁施工方法
斜拉桥主梁的施工方法
支架现浇：用的较少 支架拼装：用的较少 顶推法：用的较少 转体施工法：用的较少 悬浇法：混凝土斜拉桥最常用 悬拼法：钢斜拉桥最常用

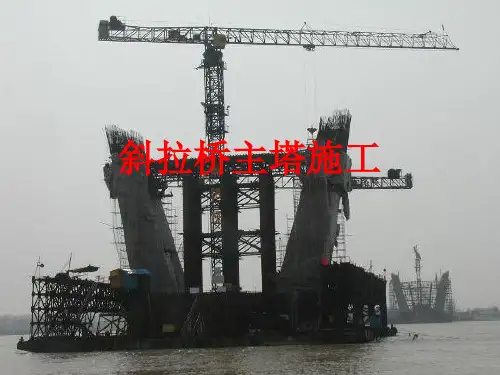

2斜拉桥主塔施工.ppt
斜拉桥主塔施工
（一）索塔施工顺序
混凝土斜拉桥可先施工墩、塔，然后 施工主梁和安装拉索，也可索塔、拉索、 主梁三者同时并进。典型的塔墩固结混凝 土索塔的施工可按下图的施工顺序工法、塔式 吊机施工法、爬升式吊机施工法等。
钢桥塔 爬升式吊机施工法的施工顺序
(5)索塔施工是高空作业，要有充分可靠的安全措施，防止上、 下层作业的落物事故。
塔柱的施工（安庆长江大桥）
2. 施工塔柱的注意事项
• 必须控制模板的变形； • 应保证拉索锚固点预埋件位置的精度； • 应保证各部位的几何尺寸正确； • 应进行索塔局部测量系统的控制。
（三）横梁的施工要点
• 一般横梁采用支架法就地浇筑混凝土； • 横梁施工时应考虑模板支撑系统，防止支撑系统
的连接间隙变形、弹性变形、支承不均匀沉降变 形；混凝土横梁和塔柱与钢支撑不同的线膨胀系 数的影响；日照温差对钢和混凝土的不同时间差 效应等产生的不均匀变形的影响，以及相应的变 形调节措施。
（二）塔柱的施工
1. 塔柱的施工方法 混凝土塔柱施工一般采用就地浇筑，模板和
脚手平台的做法常用支架法、滑模法、爬模法 或大型模板构件法等。
支架法适用于索塔高度较小和形状比较复杂 的索塔施工。
滑模法施工能连续不断地浇筑塔柱混凝土 。
爬模法机械化程度较高，可缩短工期，适用 于大型索塔的施工。
爬模系统（南京二桥）
(2)在索塔上除了有拉索锚固张拉部位的凹槽缺口外，通常还 有用作检查的走道，及出于美观考虑等的截面变化区。
(3)索塔上除了设置本身施工需要的工作平台外，还需设置为 架设和张拉拉索用的脚手平 台。
(4) 对于施工用的机具、材料、起吊设备的搬运、拉索架设等 宜采用爬升式塔吊作为起重设备，并设置升降设备。用塔吊 和混凝土斗或混凝土泵车输送混凝土浇筑，如采用管道输送 混凝土，应特别注意泵送混凝土的配合比设计、泵送设施的 布置、泵送混凝土施工工艺特点等，并采用高性能泵车，以 确保索塔泵送混凝土的质量达到设计要求。
（一）索塔施工顺序
混凝土斜拉桥可先施工墩、塔，然后 施工主梁和安装拉索，也可索塔、拉索、 主梁三者同时并进。典型的塔墩固结混凝 土索塔的施工可按下图的施工顺序工法、塔式 吊机施工法、爬升式吊机施工法等。
钢桥塔 爬升式吊机施工法的施工顺序
(5)索塔施工是高空作业，要有充分可靠的安全措施，防止上、 下层作业的落物事故。
塔柱的施工（安庆长江大桥）
2. 施工塔柱的注意事项
• 必须控制模板的变形； • 应保证拉索锚固点预埋件位置的精度； • 应保证各部位的几何尺寸正确； • 应进行索塔局部测量系统的控制。
（三）横梁的施工要点
• 一般横梁采用支架法就地浇筑混凝土； • 横梁施工时应考虑模板支撑系统，防止支撑系统
的连接间隙变形、弹性变形、支承不均匀沉降变 形；混凝土横梁和塔柱与钢支撑不同的线膨胀系 数的影响；日照温差对钢和混凝土的不同时间差 效应等产生的不均匀变形的影响，以及相应的变 形调节措施。
（二）塔柱的施工
1. 塔柱的施工方法 混凝土塔柱施工一般采用就地浇筑，模板和
脚手平台的做法常用支架法、滑模法、爬模法 或大型模板构件法等。
支架法适用于索塔高度较小和形状比较复杂 的索塔施工。
滑模法施工能连续不断地浇筑塔柱混凝土 。
爬模法机械化程度较高，可缩短工期，适用 于大型索塔的施工。
爬模系统（南京二桥）
(2)在索塔上除了有拉索锚固张拉部位的凹槽缺口外，通常还 有用作检查的走道，及出于美观考虑等的截面变化区。
(3)索塔上除了设置本身施工需要的工作平台外，还需设置为 架设和张拉拉索用的脚手平 台。
(4) 对于施工用的机具、材料、起吊设备的搬运、拉索架设等 宜采用爬升式塔吊作为起重设备，并设置升降设备。用塔吊 和混凝土斗或混凝土泵车输送混凝土浇筑，如采用管道输送 混凝土，应特别注意泵送混凝土的配合比设计、泵送设施的 布置、泵送混凝土施工工艺特点等，并采用高性能泵车，以 确保索塔泵送混凝土的质量达到设计要求。
斜拉桥(第一章) (正式) ppt课件
索塔横桥向布置：独柱型、双柱型、门型或H型、A型、宝石型或倒 Y型等。
ppt课件
21
斜拉桥塔形示ppt例课件
22
第一章 总体布置与结构体系
二、塔的高跨比 索塔高度从桥面以上算起。 主跨径相同情况下，索塔高度低，拉索水平倾角小，拉索垂直分力对 主梁支承作用就小；反之，索塔高度愈大，拉索水平倾角愈大，拉索对 主梁支承效果也愈大。 索塔的高度应由经济比较来确定。
边跨L1 端锚索
主跨L2
桥塔
桥塔
边跨L1 端锚索
主跨L2 桥塔
边跨L1 端锚索
边墩（或桥台）
边墩（或桥台） 边墩（或桥台）
边墩（或桥台）
(a)双塔（三跨式）
(b)独塔p（p双t跨课式件）
9
第一章 总体布置与结构体系
二、跨径布置
典型为双塔三跨式和独塔双跨式；特殊也可独塔单跨及多塔多跨。
边跨L1 端锚索
第一章 总体布置与结构体系
4．辅助墩及外边孔
边孔设置辅助墩，根据边孔高度、通 航、施工安全等具体情况而定。 当边孔设在岸上或浅滩，在边孔设置 辅助墩，可以改善结构的受力状态。 辅助墩受压时，减少了边孔主梁弯矩； 受拉时则减少了中跨主梁的弯矩和挠 度。
ppt课件
19
第一章 总体布置与结构体系
第三节 索塔布置
限制变位。 必须采用时，①可将中间塔做成刚性索塔（如委内瑞拉的马拉开波桥）；
ppt课件
16
②用长拉索将中间塔顶分别 锚固在边塔的塔顶或塔底加 劲（如香港汀九桥）；
③加粗尾索并在锚固尾索的梁 段上压重，增加索的刚度（如湖 南洞庭湖大桥）。
ppt课件
17
多塔斜拉桥中桥 塔示例
ppt课件
21
斜拉桥塔形示ppt例课件
22
第一章 总体布置与结构体系
二、塔的高跨比 索塔高度从桥面以上算起。 主跨径相同情况下，索塔高度低，拉索水平倾角小，拉索垂直分力对 主梁支承作用就小；反之，索塔高度愈大，拉索水平倾角愈大，拉索对 主梁支承效果也愈大。 索塔的高度应由经济比较来确定。
边跨L1 端锚索
主跨L2
桥塔
桥塔
边跨L1 端锚索
主跨L2 桥塔
边跨L1 端锚索
边墩（或桥台）
边墩（或桥台） 边墩（或桥台）
边墩（或桥台）
(a)双塔（三跨式）
(b)独塔p（p双t跨课式件）
9
第一章 总体布置与结构体系
二、跨径布置
典型为双塔三跨式和独塔双跨式；特殊也可独塔单跨及多塔多跨。
边跨L1 端锚索
第一章 总体布置与结构体系
4．辅助墩及外边孔
边孔设置辅助墩，根据边孔高度、通 航、施工安全等具体情况而定。 当边孔设在岸上或浅滩，在边孔设置 辅助墩，可以改善结构的受力状态。 辅助墩受压时，减少了边孔主梁弯矩； 受拉时则减少了中跨主梁的弯矩和挠 度。
ppt课件
19
第一章 总体布置与结构体系
第三节 索塔布置
限制变位。 必须采用时，①可将中间塔做成刚性索塔（如委内瑞拉的马拉开波桥）；
ppt课件
16
②用长拉索将中间塔顶分别 锚固在边塔的塔顶或塔底加 劲（如香港汀九桥）；
③加粗尾索并在锚固尾索的梁 段上压重，增加索的刚度（如湖 南洞庭湖大桥）。
ppt课件
17
多塔斜拉桥中桥 塔示例
大跨度斜拉桥上部结构施工技术图文并茂PPT培训课件
2、预制吊装。 该方法需要较强的起重能力和专用的起重设备。主要
是钢斜拉桥桥塔采用，混凝土斜拉桥桥塔较少采用。
3、滑模/爬模/翻模施工（重点）
滑动模板系将模板悬挂在工作平台的围圈上，沿着所施工 的混凝土结构截面的周边组拼装配，并随着混凝土的浇筑由 千斤顶带动向上滑升。
滑模施工
滑动模板构造
工作平台 内外模板 混凝土平台 工作吊篮 提升设备
爬模施工
翻模施工与一般由三层模板组成一个单元。当浇注完上层 模板的混凝土后，将最下层模板拆除翻上来拼装成第四层模 板，以此类推。
翻模施工
滑模施工
翻模施工
三种方法的比较?
爬模施工
通化斜拉桥桥塔施工（65m） （采用翻模施工）
四方台斜拉桥中塔柱桥塔施工（110m） （采用爬模施工）
润杨斜拉桥塔施工（143m）
大跨度斜拉桥上部结构施工技术
概述
斜拉桥的施工一般可以分为基础、墩塔、梁、索四部分。 本节课程的讲授内容不包含斜拉桥基础施工，而以塔、 梁、索和各种具有代表性的斜拉桥上部结构的施工作为本节 课的主线。
一、 塔的施工
1、索塔的材料可用钢材、钢筋混凝土或预应力混凝土。 2、索塔的构造比一般桥墩要复杂（斜拉索锚固/倾斜/横 梁/检修梯）。 3、索塔承受相当大的轴向力，还承受较大弯矩（索塔的 尺寸和准确性要求/ 1/2000）。
4、桥塔的支承形式（塔墩固接/塔梁固接/塔墩梁固接）
常见的索塔型式
塔的三种施工方法：
1、搭架现浇 优点：工艺成熟、能适应复杂断面形式，对锚固区的
预留孔道和预埋件处理方便； 缺点：费工、费料。速度慢； 适用塔高：40米左右 施工实例：广西红水河桥、济南黄河桥
跨度更大的斜拉桥，塔柱可以分为几段，下段可以采 用搭架浇筑。
是钢斜拉桥桥塔采用，混凝土斜拉桥桥塔较少采用。
3、滑模/爬模/翻模施工（重点）
滑动模板系将模板悬挂在工作平台的围圈上，沿着所施工 的混凝土结构截面的周边组拼装配，并随着混凝土的浇筑由 千斤顶带动向上滑升。
滑模施工
滑动模板构造
工作平台 内外模板 混凝土平台 工作吊篮 提升设备
爬模施工
翻模施工与一般由三层模板组成一个单元。当浇注完上层 模板的混凝土后，将最下层模板拆除翻上来拼装成第四层模 板，以此类推。
翻模施工
滑模施工
翻模施工
三种方法的比较?
爬模施工
通化斜拉桥桥塔施工（65m） （采用翻模施工）
四方台斜拉桥中塔柱桥塔施工（110m） （采用爬模施工）
润杨斜拉桥塔施工（143m）
大跨度斜拉桥上部结构施工技术
概述
斜拉桥的施工一般可以分为基础、墩塔、梁、索四部分。 本节课程的讲授内容不包含斜拉桥基础施工，而以塔、 梁、索和各种具有代表性的斜拉桥上部结构的施工作为本节 课的主线。
一、 塔的施工
1、索塔的材料可用钢材、钢筋混凝土或预应力混凝土。 2、索塔的构造比一般桥墩要复杂（斜拉索锚固/倾斜/横 梁/检修梯）。 3、索塔承受相当大的轴向力，还承受较大弯矩（索塔的 尺寸和准确性要求/ 1/2000）。
4、桥塔的支承形式（塔墩固接/塔梁固接/塔墩梁固接）
常见的索塔型式
塔的三种施工方法：
1、搭架现浇 优点：工艺成熟、能适应复杂断面形式，对锚固区的
预留孔道和预埋件处理方便； 缺点：费工、费料。速度慢； 适用塔高：40米左右 施工实例：广西红水河桥、济南黄河桥
跨度更大的斜拉桥，塔柱可以分为几段，下段可以采 用搭架浇筑。
《斜拉桥施工》PPT课件
（4）研制成功大吨位张拉、牵引设备，提供必要手段 （5）高强度低松弛钢绞线在斜拉索中的应用 （6）施工过程控制 （7）拉索可在运营条件下进行调索和更换。
桥梁建造
2.按主梁的建筑材料分类
a．钢斜拉桥； b．混合梁(主钢边砼)斜拉桥； c. 混凝土斜拉桥； d．结合梁斜拉桥；
桥梁建造
3、斜拉桥施工顺序
• 施工缝处理不好，而且预 埋件较多，索塔的外观质 量不易保证。
1－已浇索塔；2－待浇节段； 3－模板； 4－对拉螺杆； 5－钢架柱；6－横梁；7－手拉葫芦
2)、翻模法
桥梁建造
• 模板设计为双面板，通过交替翻转的方式提升模板； • 施工进度慢、外观差、高空作业的施工安全性低，在
索塔施工中很少采用 。
（1）通过预埋套管穿过梁身锚于梁底或特制的锚块上； （2）通过套筒借锚固螺栓锚在箱梁内部。
桥梁建造
索头构造
结束
岳阳洞庭湖大桥索塔施工
桥梁建造
岳阳洞庭湖大桥索塔施工流程组图
①
②
③
④
① 下塔柱施工
② 下横梁施工
③ 中塔柱施工
④ 上塔柱施工
桥梁建造
2. 塔座施工
塔座的砼浇筑在承台 浇筑后立即进行（一般 在承台结束后5天完成）
塔座的混凝土体积 小、标号高，砼收缩大， 受承台的约束影响，易 产生收缩裂缝。
南京长江三桥塔座
桥梁建造
3. 索塔施工
➢预制吊装; ➢现场浇筑：支架现浇、无支架裸塔施工；
支架施工方法简单，工艺成熟，但费工费料，施工速度慢， 不适于高塔施工。
裸塔现浇施工（提升模、爬模）
按模板提升工艺可按如下分：
提升模
整体模板逐段提升法 翻模法 爬模法(有爬架、无爬架)
桥梁建造
2.按主梁的建筑材料分类
a．钢斜拉桥； b．混合梁(主钢边砼)斜拉桥； c. 混凝土斜拉桥； d．结合梁斜拉桥；
桥梁建造
3、斜拉桥施工顺序
• 施工缝处理不好，而且预 埋件较多，索塔的外观质 量不易保证。
1－已浇索塔；2－待浇节段； 3－模板； 4－对拉螺杆； 5－钢架柱；6－横梁；7－手拉葫芦
2)、翻模法
桥梁建造
• 模板设计为双面板，通过交替翻转的方式提升模板； • 施工进度慢、外观差、高空作业的施工安全性低，在
索塔施工中很少采用 。
（1）通过预埋套管穿过梁身锚于梁底或特制的锚块上； （2）通过套筒借锚固螺栓锚在箱梁内部。
桥梁建造
索头构造
结束
岳阳洞庭湖大桥索塔施工
桥梁建造
岳阳洞庭湖大桥索塔施工流程组图
①
②
③
④
① 下塔柱施工
② 下横梁施工
③ 中塔柱施工
④ 上塔柱施工
桥梁建造
2. 塔座施工
塔座的砼浇筑在承台 浇筑后立即进行（一般 在承台结束后5天完成）
塔座的混凝土体积 小、标号高，砼收缩大， 受承台的约束影响，易 产生收缩裂缝。
南京长江三桥塔座
桥梁建造
3. 索塔施工
➢预制吊装; ➢现场浇筑：支架现浇、无支架裸塔施工；
支架施工方法简单，工艺成熟，但费工费料，施工速度慢， 不适于高塔施工。
裸塔现浇施工（提升模、爬模）
按模板提升工艺可按如下分：
提升模
整体模板逐段提升法 翻模法 爬模法(有爬架、无爬架)
《斜拉桥施工》课件
《斜拉桥施工》PPT课件
斜拉桥施工的过程包括斜拉桥的基本概念、斜拉桥的施工过程以及斜拉桥施 工中需要注意的事项。
斜拉桥的基本概念
桥梁类型
斜拉桥通过锚杆或拉索连接桥塔和桥面，节省了桥墩的建造成本。
斜拉桥的施工过程
1
建造桥面
Байду номын сангаас
2
桥面施工要注意分层施工，确保结构
强度和平整度。
3
施工锚杆
4
施工锚杆用于牢固地固定桥塔和桥面，
调整斜拉索时要小心，避免过张或过松， 确保结构的平衡和稳定。
锚杆的拉力应均匀分布，确保结构的稳定 性和承载能力。
3 桥面分层施工
4 注意安全
桥面施工时要分层进行，确保施工质量和 结构的强度。
施工过程中要注意安全，确保工人和公众 的安全。
确保结构的稳定性和承重能力。
5
建造桥塔
斜拉桥施工的第一步是建造桥塔，确 保桥塔符合设计要求和规范。
安装索杆
安装索杆连接桥塔和桥面，确保连接 结构的稳定性和安全性。
张拉索杆
最后一步是张拉索杆，调整索杆的张 力和平衡，确保斜拉桥的完整性和安 全性。
斜拉桥施工中需要注意的事项
1 斜拉索的调整
2 锚杆的拉力
斜拉桥施工的过程包括斜拉桥的基本概念、斜拉桥的施工过程以及斜拉桥施 工中需要注意的事项。
斜拉桥的基本概念
桥梁类型
斜拉桥通过锚杆或拉索连接桥塔和桥面，节省了桥墩的建造成本。
斜拉桥的施工过程
1
建造桥面
Байду номын сангаас
2
桥面施工要注意分层施工，确保结构
强度和平整度。
3
施工锚杆
4
施工锚杆用于牢固地固定桥塔和桥面，
调整斜拉索时要小心，避免过张或过松， 确保结构的平衡和稳定。
锚杆的拉力应均匀分布，确保结构的稳定 性和承载能力。
3 桥面分层施工
4 注意安全
桥面施工时要分层进行，确保施工质量和 结构的强度。
施工过程中要注意安全，确保工人和公众 的安全。
确保结构的稳定性和承重能力。
5
建造桥塔
斜拉桥施工的第一步是建造桥塔，确 保桥塔符合设计要求和规范。
安装索杆
安装索杆连接桥塔和桥面，确保连接 结构的稳定性和安全性。
张拉索杆
最后一步是张拉索杆，调整索杆的张 力和平衡，确保斜拉桥的完整性和安 全性。
斜拉桥施工中需要注意的事项
1 斜拉索的调整
2 锚杆的拉力
