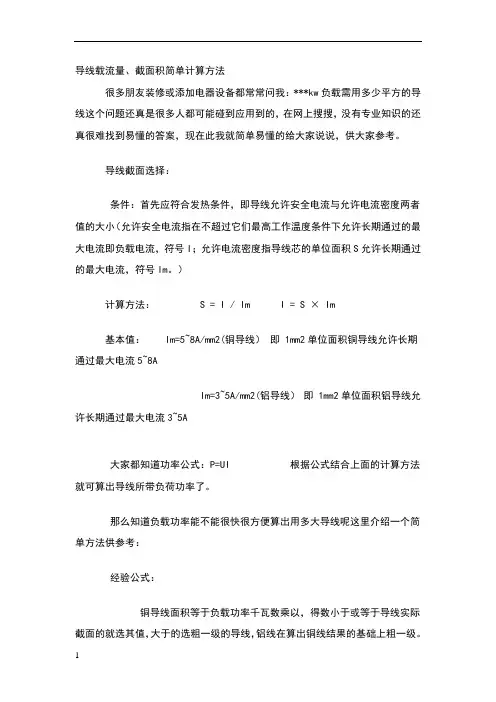

导线载流量、截面积简单计算方法
导线载流量、截面积简单计算方法
很多朋友装修或添加电器设备都常常问我：***kw 负载需用多少平方的导线？这个问题还真是很多人都可能碰到应用到的，在网上搜搜，没有专业知识的还真很难找到易懂的答案，现在此我就简单易懂的给大家说说，供大家参考。
导线截面选择：
条件：首先应符合发热条件，即导线允许安全电流与允许电流密度两者值的大小（允许安全电流指在不超过它们最高工作温度条件下允许长期通过的最大电流即负载电流，符号I;允许电流密度指导线芯的单位面积S允许长期通过的最大电流，符号Im。）
计算方法：S = I / Im I = S ×Im
基本值：Im=5~8A/mm2（铜导线）即1mm2 单位面积铜导线允许长期通过最大电流5~8A
Im=3~5A/mm2（铝导线）即1mm2 单位面积铝导线允许长期通过最大电流3~5A
根据公式结合上面的计算方法大家都知道功率公式：P=UI 就可算出导线所
带负荷功率了。
那么知道负载功率能不能很快很方便算出用多大导线呢？这里介绍一个简单方法供参考：
经验公式：
铜导线面积等于负载功率千瓦数乘以0.65 ，得数小于或等于导线实际截面的就选其值，大于的选粗一级的导线，铝线在算出铜线结果的基础上粗一级。
这句话表面看很难懂，举个例大家就会明白：1、15Kw 电机求导线截面？千瓦数15×0.65=9.75 。这时就要选择10mm2 铜线，铝线则选16mm2 。2、3500W 空调求导线面积？千瓦数3.5 ×0.65=2.275 。这时应选择2.5mm2 铜线足矣，铝线则选4mm2 。
导线规则一般是：1.5m m2> 2.5m m2> 4m m2> 6m m2>
10m m2> 16mm2、
25mm2 、35mm2 、50mm2 、70mm2 、95mm2 、120mm2 、150mm2 、
185mm2 等等。
有关电缆线径、截面积、重量估算公式一、估算铜、铁、铝线的重量（kg/km ）
重量=截面积＞比匕重S=截面积（mm2 ）
1. 铜线W=9S W=重量（kg）
2. 铝线W=3S d=线径（mm）
3. 铁丝W=8S
实际铜的比重8.9g/cm3 、铝的比重2.7g/cm3 、铁的比重7.8g/cm3
二、按线径估算重量（kg/km）
1. 铜线W=6.98d2≈7d2
2. 铝线W=2.12d2≈2d2
3. 铁丝W=6.12d2≈6d2
三、估算线径和截面积
S=0.785d2
怎样选取导体截面首先计算负荷距（架空线）
负荷距=功率×长度
=PL P=功率（kw）L=长度（km）
例：XX车间与配电房变压器相距200m ,动力负荷200kw ,问需要铜芯线多大平方？如改成铝芯线，需要多大平方？
先计算负荷距=200×0.2=40kw∕km
因为
根据铜线：每千瓦公里用2.5mm2 ,铝线：每千瓦公里用4mm”
铜线40×2.5=100mm2 实际选用120mm2 。
铝线40×4=160mm2 实际选用185mm2 。
铝线计算截面公式
实际选用185mm2
△ u是电压损失百分数（允许电压损失是额定电压的4%）—般是5%。
功率电流快速计算公式,导线截面积与电流的关系
功率电流速算公式：三相电机：2A/KW 三相电热设备：1.5A/KW 单相220V ，4.5A/KW 单相380V ，2.5A/KW
铜线、铝线截面积(mm2) 型号系列：
1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185
一般铜线安全电流最大为：
2.5 平方毫米铜电源线的安全载流量－－28A 。
4 平方毫米铜电源线的安全载流量－－35A 。
6 平方毫米铜电源线的安全载流量－－48A 。
10 平方毫米铜电源线的安全载流量－－65A 。
16 平方毫米铜电源线的安全载流量－－91A 。
25 平方毫米铜电源线的安全载流量－－120A 。
如果是铝线截面积要取铜线的1.5-2 倍。
如果铜线电流小于28A ，按每平方毫米10A 来取肯定安全。
如果铜线电流大于120A ，按每平方毫米5A 来取。
铝导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：
十下五,百上二, 二五三五四三倍,七零九五两倍半,铜线升级算.
就是10 平方以下的铝线,平方毫米数乘以5 就可以了,要是铜线呢,就升一个档, 比如2.5平方的铜线,就按铝线4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 70 和95平方都乘以2.5。
说明:只能作为估算,不是很准确。
另外如果是室内,6平方毫米以下的铜线，每平方电流不超过10A 就是安全的，从这个角度讲，可以选择1.5 平方的铜线或2.5 平方的铝线。
10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200 米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，可以选择4平方铜线或者6平方铝线。
如果是距离150 米供电，一定采用4 平方的铜线。导线的阻抗与其长度成正比，与其线径成反比。在使用电源时，特别要注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。
下面是铜线在不同温度下的线径和所能承受的最大电流：
线径（大约值）（mm2 ）
铜线温度（摄氏度）
60
75
85
90
电流（A）
2.5
20
20
25 25
4 2
5 25 30 30
6 30 35 40 40 8 40 50 55 55 14 55 65 70 75
22
70
85
95
95 30
85
100
100
110
38
95
115
125
130
50
110
130
145
150
60
125
150
165
170 70
145
175
190
195
80
165
200
215
225
195
230
250
260
导线线径一般按如下公式计算：
铜线：S= I*L / (54.4*U')
铝线：S= I*L / (34*U')
式中：
I ——导线中通过的最大电流( A)
导线直径对应的功率电流快速计算公式
功率电流快速计算公式，导线截面积与电流的关系 功率电流速算公式： 三相电机：2A/KW 三相电热设备：1.5A/KW 单相220V， 4.5A/KW 单相380V， 2.5A/KW 铜线、铝线截面积(mm2)型号系列： 1mm2/1.5mm2/2.5mm2/4mm2/6mm2/10mm2/16mm2/25mm2/35mm2/50mm2/70mm2/95mm2/120 mm2/150mm2/185mm2．．．．．．． 一般铜线安全电流最大为： 2.5mm2铜电源线的安全载流量－－28A。 4.0mm2铜电源线的安全载流量－－35A 。 6.0mm2铜电源线的安全载流量－－48A 。 10mm2铜电源线的安全载流量－－65A。 16mm2铜电源线的安全载流量－－91A 。 25mm2铜电源线的安全载流量－－120A。 如果是铝线截面积要取铜线的1.5-2倍。 如果铜线电流小于28A，按每平方毫米10A来取肯定安全。 如果铜线电流大于120A，按每平方毫米5A来取。 下面是铜线在不同温度下的线径和所能承受的最大电流：
导线线径一般按如下公式计算： 铜线： S= I*L / (54.4*U`) 铝线： S= I*L / (34*U`) 式中： I——导线中通过的最大电流（A） L——导线的长度（M） U`——充许的电压降（V） S——导线的截面积（MM2） 绝缘导线载流量估算，绝缘导线载流量与截面的倍数关系 铝导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定： 十下五,百上二, 二五三五四三倍,七零九五两倍半,铜线升级算. 就是10平方以下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按铝线4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 70和95平方都乘以2.5。
