导线截面积的选择

导线截面积的选择
导线截面积的选择

导线截面积的选择

导线面积与电流的关系，选择多少平方的导线？

电流与导线横截面积成正比的关系,导线横截面积越大,允许通过的电流越大.同时,和导线电阻率有关,电阻率越大,允许通过的电流越小,即和导体的材质有关.具体能通过多大的电流,一般<<电工手册>>中都可查到.运算的公式是:允许通过的电流=(电压*导线横截面积)/(导线电阻率*导线的长度) 导线的安全载流量跟它的材质有关，你要知道精确就必须查表。如果大概的话可以这们估算：铜导线，10平方以下的6-7A/平方。 10到20平方 4-5A/平方。 20到50平方 3-4A/平方. 50平方到350平方1-2A/平方如果把各种材料制成长1米、横截面积1平方毫米的导线，在20℃时测量它们的电阻（称为这种材料的电阻率）并进行比较，则银的电阻率最小，其次是按铜、铝、钨、铁、锰铜、镍铬合金的顺序，电阻率依次增大。铝导线的电阻率是铜导线的1.5倍多,它的电阻率p=0.0294Ωmm2/m,铜的电阻率p=0.01851 Ω?mm2/m,电阻率随温度变化会有一些差异。导线截面积与电流的关系一般铜线安全计算方法是： 2.5平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A 。 6平方毫米铜电源线的安全载流量－－48A 。 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A 。 25平方毫米铜电源线的安全载流量－－120A。如果是铝线，线径要取铜线的1.5-2倍。如果铜线电流小于28A，按每平方毫米10A来取肯定安全。如果铜线电流大于120A，按每平方毫米

5A来取。导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算. 给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧, 说明:只能作为估算,不是很准确。另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。 10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。下面是铜线在不同温度下的线径和所能承受的最大电流表格。

导体载流量的计算口诀 1. 用途：各种导线的载流量(安全电流)通常可以从手册中查找。但利用口诀再配合一些简单的心算,便可直接算出, 不必查表。

2.导线的载流量与导线的载面有关,也与导线的材料(铝或铜),型号(绝缘线或裸线等),敷设方法(明敷或穿管等)以及环境温度(25度左右或更大)等有关,影响的因素较多,计算也较复杂。

3.说明：口诀是以铝芯绝缘线,明敷在环境温度25 度的条件为准。若条件不同, 口诀另有说明。绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。口诀对各种截面的载流量(电流,安)不是直接指出,而是“用截面乘上一定的倍数”, 来表示。为此, 应当先知道导线截面积, (平方毫米)的排列 1 1.5 2.5 4 6 10 16 25 35 50 7O l20 150 185......

计算口决： 10 下五，100 上二。 2 5 ，3 5 ，四三界。 7 0 ，9 5 ，两倍半。穿管温度，八九折。裸线加一半。铜线升级算。

常用电工计算口诀生产厂制造铝芯绝缘线的截面积通常从而2.5开始,铜芯绝缘线则从1 开始;裸铝线从16 开始;裸铜线从10 开始。①这口诀指出:铝芯绝缘线载流量,安,可以按截面数的多少倍来计算。口诀中阿拉伯数码表示导线截面(平方毫米),汉字表示倍数。把口诀的截面与倍数关系排列起来便如下:

..10 16-25 35-50 70-95 120.... 五倍四倍三倍两倍半二倍

现在再和口诀对照就更清楚了.原来“10 下五”是指截面从10 以下,载流量都是截面数的五倍。“100 上二”(读百上二),是指截面100以上,载流量都是截面数的二倍。截面25与 35 是四倍和三倍的分界处.这就是“口诀25、35 四三界”。而截面70、95 则为2.5 倍。

从上面的排列,可以看出:除10 以下及100 以上之外,中间的导线截面是每两种规格属同一倍数。

下面以明敷铝芯绝缘线,环境温度为25 度,举例说明: 【例1】6 平方毫米的,按10 下五,算得载流量为30 安。

【例2】150 平方毫米的,按100 上二,算得载流量为300 安。

【例3】70 平方毫米的,按70、95 两2 倍半,算得载流量为175 安。

从上面的排列还可以看出,倍数随截面的增大而减小。在倍数转变的交界处,误差稍大些。比如截面25 与35 是四倍与三倍的分界处,25属四倍的范围,但靠近向三倍变化的一侧,它按口诀是四倍,即100 安。但实际不到四倍(按手册为97 安)。而35则相反,按口诀是三倍,即105安,实际是117安。不过这对使用的影响并不大。当然,若能胸中有数,在选择导线截面时,25 的不让它满到100 安,35 的则可以略为超过105 安便更准确了。同样,2.5平方毫米的导线位置在五倍的最始(左)端, 实际便不止五倍〈最大可达20 安以上),不过为了减少导线内

对于铜导线的载流量，口诀指出,铜线升级算。即将铜导线的截面按截面排列顺序提升一级,再按相应的铝线条件计算。

【例一】35 平方的裸铜线25 度,升级为50 平方毫米,再按50 平方毫米裸铝线,25 度计算为225 安（50 × 3 × 1.5）

【例二】16 平方毫米铜绝缘线25 度,按25 平方毫米铝绝缘的相同条件,计算为100 安(25 × 4）

【例三】95 平方毫米铜绝缘线25 度,穿管,按120 平方毫米铝绝缘线的相同条件,计算为192 安(120 × 2 × 0.8)。

电线电缆截面积怎样计算

1、常用的电线、电缆按用途分有哪些种类？ 答：按用途可分为裸导线、绝缘电线、耐热电线、屏蔽电线、电力电缆、控制电缆、通信电缆、射频电缆等。 2、绝缘电线有哪几种？ 答：常有的绝缘电线有以下几种：聚氯乙烯绝缘电线、聚氯乙烯绝缘软线、丁腈聚氯乙烯混合物绝缘软线、橡皮绝缘电线、农用地下直埋铝芯塑料绝缘电线、橡皮绝缘棉纱纺织软线、聚氯乙烯绝缘尼龙护套电线、电力和照明用聚氯乙烯绝缘软线等。 3、电缆桥架适合于何种场合？ 答：电缆桥架适用于一般工矿企业室内外架空敷设电力电缆、控制电缆，亦可用于电信、广播电视等部门在室内外架设。 4、电缆附件有哪些？ 答：常用的电附件有电缆终端接线盒、电缆中间接线盒、连接管及接线端子、钢板接线槽、电缆桥架等。 5、什么叫电缆中间接头？ 答：连接电缆与电缆的导体、绝缘屏蔽层和保护层，以使电缆线路连接的装置，称为电缆中间接头。

6、什么叫电气主接线？ 答：电气主接线是发电厂、变电所中主要电气设备和母线的连接方式，包括主母线和厂用电系统按一定的功能要求的连接方式。 7、在选择电力电缆的截面时，应遵照哪些规定？ 答：电力电缆的选择应遵照以下原则： （1）电缆的额定电压要大于或等于安装点供电系统的额定电压；（2）电缆持续容许电流应等于或大于供电负载的最大持续电流；（3）线芯截面要满足供电系统短路时的稳定性的要求； （4）根据电缆长度验算电压降是否符合要求； （5）线路末端的最小短路电流应能使保护装置可靠的动作。 8、交联聚乙烯电缆和油纸电缆比较有哪些优点？ 答：（1）易安装，因为它允许最小弯曲半径小、且重量轻； （2）不受线路落差限制； （3）热性能好，允许工作温度高、传输容量大； （4）电缆附件简单，均为干式结构； （5）运行维护简单，无漏油问题； （6）价格较低； （7）可靠性高、故障率低； （8）制造工序少、工艺简单，经济效益显着。

各种导线截面积与电流的关系详解

各种导线截面积与电流的关系详解 各种导线截面积与电流的关系详解 导线截面积与电流的关系 一般铜线安全计算方法是： 平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A 。 6平方毫米铜电源线的安全载流量－－48A 。 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A 。 25平方毫米铜电源线的安全载流量－－120A。 如果是铝线，线径要取铜线的倍。 如果铜线电流小于28A，按每平方毫米10A来取肯定安全。 如果铜线电流大于120A，按每平方毫米5A来取。 导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定： 十下五，百上二，二五三五四三界，柒拾玖五两倍半，铜线升级算。 给你解释一下，就是10平方一下的铝线，平方毫米数乘以5就可以了，要是铜线呢，就升一个档，比如平方的铜线，就按4平方计算。一百以上的都是截面积乘以2，二十五平方以下的乘以4，三十五平方以上的乘以3，柒拾和95平方都乘以，这么几句口诀应该

很好记吧， 说明：只能作为估算，不是很准确。 另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择平方的铜线或平方的铝线。 10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米，50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。 如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。 导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。 下面是铜线在不同温度下的线径和所能承受的最大电流表格。 导线的阻抗与其长度成正比与线径成反比，请在使用电源时，需特别注意输入与输出导线的线径问题，以防止因电流太大引起过热，而造成意外，下列表格为导线在不同温度下的线径与电流规格表。（请注意：线材规格请依下列表格，方能正常使用）

导线截面积计算题

导线截面积计算题

导线截面积计算题 1）某工厂有三相电动机总容量为60kw，其中最大容量为10kw，取需用系数为0.5，发展系数为1.3，求总导线的安全载流量？ 2）某大楼装有照明总负荷电流为200A，取需用系数为1，发展系数为1.2，试求进户导线的安全载流量？（若照明全是日光灯有区别吗？）（以上两题请详细回答且说明理由，最好说明理论知识，我想知道他们的区别） 问题补充： 各位，这2道都是电工等级考试的题目。其实都是选择题 1）A.93A B.96A C.108A 正确答案C 2) A.80A B.200A C.240A 正确答案A 需要系数都没用，在计算变压器时候会考虑，实际用电设备，在计算载流量，选实际用线，只考虑实际的和发展的，需要系数这个数应该是起到一个迷惑作用。 1，60*1.3=78KW I=78/（0.38*1.732*0.8） =148A，没办法，选最大的吧~，C，可能和功率因数的不确定有一定关系

2.200A * 1.2=240A 照明三相供电，单相最大80A ，没什么说的 白炽灯和日光灯有区别，白炽灯不考虑压降，日光灯要考虑压降和三相平衡，比如一般一相不超过2500W或者不超过2000W，单相灯具不超过26个， 总电机容量60KW，需用系数0.5，计算负荷 =60*0.5=30KW 总计算电流=计算负荷/跟号3*380*0.8（功率因数）=57A，16平方毫米铜导线在环境温度30摄氏度时三根串塑料管衍设，载流量是57A。25平方毫米铜导线在环境温度35摄氏度时三根串塑料管衍设，载流量是74A。考虑环境温度达到35摄氏度时的情况，取25平方毫米铜导线为宜。 当发展系数为1.3时，计算负荷 =57A*1.3=74A 25平方毫米铜导线在环境温度35摄氏度时三根串塑料管衍设，载流量是74A。取25平方毫米铜导线为宜。 照明电流200A，应用系数也应该是0.5，计算电流为100A。 35平方毫米铜导线在环境温度30摄氏度时两根串塑料管衍设，载流量是105A。50平方毫米铜导线在环境温度35摄氏度时两根串塑料管衍设，载流量是125A。。考虑环境温度达到35

十分钟快速掌握电线截面积与载流量的关系

十分钟快速掌握电线截面积与载流量的关系 导线安全载流量的计算 我们通常是根据电流来选取截面面积的不同导线。 1，用途 各种导线的截流量(安全用电)通常可以从手册中查找。 但利用口诀再配合一些简单的心算，便可直接算出，不必查表。 导线的截流量与导线的截面有关，也与导线的材料（铝或铜）、型号（绝缘线或裸线等）、敷设方法（明敷或穿管等）以及环境温度（25℃左右或更大）等有关，影响的因素较多，计算也较复杂。 2，口诀 铝心绝缘线截流量与截面的倍数关系： S（截面）=0.785*D(直径)的 平方 口诀一：10下5，100上二，25、35，四三界，70、95，两倍半。 口诀二：穿管、温度，八九折。 口诀三：裸线加一半。 口诀四：铜线升级算。 3，口决说明 口诀是以铝芯绝缘线，明敷在环境温度25℃的条件为准。若条件不同，口诀另有说明。 绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。 口诀对各种截面的截流量（电流，安）不是直接指出，而是用“截面 乘上一定倍数”来表示。 为此，应当先熟悉导线截面（平方毫米）的排列：

1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 ．．．．．．． 生产厂制造铝芯绝缘线的截面通常从2.5开始,铜芯绝缘线则从1开始；裸铝线从16开始，裸铜线则从10开始。 4，口决解释 口诀一：线载流量十下五,百上二,二五三五四三界,七零九五两倍半 解释:10mm2以下的铝导线载流量按５Ａ/平方毫米计算；100mm2以上 的铝导线载流量按2Ａ/平方毫米计算；25mm2的铝导线载流量按4Ａ/ 平方毫米计算；35mm2的铝导线载流量按3Ａ/平方毫米计算；70mm2、95mm2的铝导线载流量按2.5Ａ/平方毫米计算； 口诀二;“穿管、温度，八、九折” 若是穿管敷设（包括槽板等敷设、即导线加有保护套层，不明露的），计算后再打八折；若环境温度超过25℃，计算后再打九折，若既穿管 敷设，温度又超过25℃，则打八折后再打九折，或简单按一次打七折 计算。 例如对铝芯绝缘线在不同条件下载流量的计算：当截面为10平方毫米时，则载流量为10×5×0.8=40安；若为高温，则载流量为 10×5×0.9=45安；若是穿管又是高温，则载流量为10×5×0.7=35安。 口决三：对于裸铝线的载流量，口诀指出“裸线加一半” 即计算后再加一半。这是指同样截面裸铝线与铝芯绝缘线比较，载流 量可加大一半。 例如对裸铝线载流量的计算：当截面为16平方毫米时，则载流量为 16×4×1.5=96安，若在高温下，则载流量为16×4×1.5×0.9=86.4 安6 平方毫米的线电流＝32A（安） 口诀四：铜线升级算

导线截面积的选择

导线截面积的选择 导线面积与电流的关系，选择多少平方的导线？ 电流与导线横截面积成正比的关系,导线横截面积越大,允许通过的电流越大.同时,和导线电阻率有关,电阻率越大,允许通过的电流越小,即和导体的材质有关.具体能通过多大的电流,一般<<电工手册>>中都可查到.运算的公式是:允许通过的电流=(电压*导线横截面积)/(导线电阻率*导线的长度) 导线的安全载流量跟它的材质有关，你要知道精确就必须查表。如果大概的话可以这们估算：铜导线，10平方以下的6-7A/平方。 10到20平方 4-5A/平方。 20到50平方 3-4A/平方. 50平方到350平方1-2A/平方如果把各种材料制成长1米、横截面积1平方毫米的导线，在20℃时测量它们的电阻（称为这种材料的电阻率）并进行比较，则银的电阻率最小，其次是按铜、铝、钨、铁、锰铜、镍铬合金的顺序，电阻率依次增大。铝导线的电阻率是铜导线的1.5倍多,它的电阻率p=0.0294Ωmm2/m,铜的电阻率p=0.01851 Ω?mm2/m,电阻率随温度变化会有一些差异。导线截面积与电流的关系一般铜线安全计算方法是： 2.5平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A 。 6平方毫米铜电源线的安全载流量－－48A 。 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A 。 25平方毫米铜电源线的安全载流量－－120A。如果是铝线，线径要取铜线的1.5-2倍。如果铜线电流小于28A，按每平方毫米10A来取肯定安全。如果铜线电流大于120A，按每平方毫米

5A来取。导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算. 给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧, 说明:只能作为估算,不是很准确。另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。 10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。下面是铜线在不同温度下的线径和所能承受的最大电流表格。

导线截面积和载流量

电线截面积与载流量计算 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。<关键点> 如：2.5mm2BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A、4mm2BVV铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S==0.125I~0.2I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A） 三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种是电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。 不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220×0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应该改写成 I=P×公用系数/Ucosф=6000×0.5/220×0.8=17(A) 也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A的。估算口诀： 二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得 。由表53可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm2及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm2mm’导线，载流量为2．5×9＝22．5(A)。从4mm2mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五，双双成组减点五”，说的是35mm2的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm2及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm2导线的载流量为截面数的3倍； 95、120mm2导线载流量是其截面积数的2．5倍，依次类推。 “条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm2铜线的载流量，可按25mm2铝线计算。 各规格铜线的负载电流量——十下五,百上二,二五三五四三界,柒拾玖五两倍半,铜线升级算. 给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2,二十五平方以下的乘以

导线载流量、截面积简单计算方法

导线载流量、截面积简单计算方法 很多朋友装修或添加电器设备都常常问我：***kw 负载需用多少平方的导线？这个问题还真是很多人都可能碰到应用到的，在网上搜搜，没有专业知识的还真很难找到易懂的答案，现在此我就简单易懂的给大家说说，供大家参考。 导线截面选择： 条件：首先应符合发热条件，即导线允许安全电流与允许电流密度两者值的大小（允许安全电流指在不超过它们最高工作温度条件下允许长期通过的最大电流即负载电流，符号I;允许电流密度指导线芯的单位面积S允许长期通过的最大电流，符号Im。） 计算方法：S = I / Im I = S ×Im 基本值：Im=5~8A/mm2（铜导线）即1mm2 单位面积铜导线允许长期通过最大电流5~8A Im=3~5A/mm2（铝导线）即1mm2 单位面积铝导线允许长期通过最大电流3~5A 根据公式结合上面的计算方法大家都知道功率公式：P=UI 就可算出导线所 带负荷功率了。 那么知道负载功率能不能很快很方便算出用多大导线呢？这里介绍一个简单方法供参考： 经验公式： 铜导线面积等于负载功率千瓦数乘以0.65 ，得数小于或等于导线实际截面的就选其值，大于的选粗一级的导线，铝线在算出铜线结果的基础上粗一级。 这句话表面看很难懂，举个例大家就会明白：1、15Kw 电机求导线截面？千瓦数15×0.65=9.75 。这时就要选择10mm2 铜线，铝线则选16mm2 。2、3500W 空调求导线面积？千瓦数3.5 ×0.65=2.275 。这时应选择2.5mm2 铜线足矣，铝线则选4mm2 。 导线规则一般是：1.5m m2> 2.5m m2> 4m m2> 6m m2> 10m m2> 16mm2、 25mm2 、35mm2 、50mm2 、70mm2 、95mm2 、120mm2 、150mm2 、 185mm2 等等。 有关电缆线径、截面积、重量估算公式一、估算铜、铁、铝线的重量（kg/km ） 重量=截面积＞比匕重S=截面积（mm2 ） 1. 铜线W=9S W=重量（kg） 2. 铝线W=3S d=线径（mm）

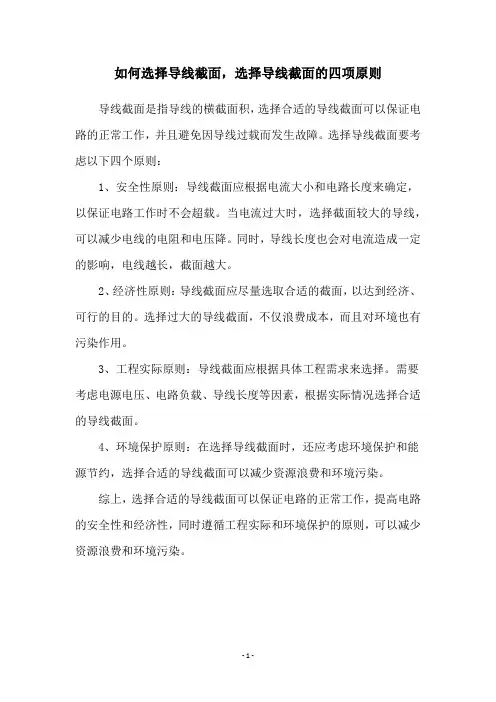

如何正确选择导线截面

如何正确选择导线截面 一、按允许载流量选择 I AL ＞I CA 其中I CA 为线路的计算电流，I AL 导线的允许载流量。 对I AL 的选择： 1、对降压变压器的高压侧导线，取一次侧额定值； 2、电容器线的引入线，因有涌流的情况，选择1.35倍; 对中性线的选择： 1、一般要求：S 0＞S Φ； 2、对三次谐波电流突出的线路，S 0﹥﹦S Φ 对保护线的选择： GB50054-1995规定，S Φ＜＝16MM 2，S PE ﹦16 MM 2 16MM 2＜＝S Φ＜＝35MM 2，S PE ﹥16 MM 2 S Φ﹥＝16MM 2，S PE ﹦0.5* S Φ 二、按允许电压损失选择导线和截面 步骤为： 1、取导线或电缆的电抗平均值，6-10KV 架空线取0.35Ω/KM,35KV 以上取0.4Ω/KM;低压线路取0.3Ω/KM,穿管及电缆线路取0.08Ω/KM 。求出无功负荷在电抗上引起的电压损失。 △U X =21 010n i i i x q l U n =∑

2、根据△U R=△U AL-△U X= 5-△U X 计算出当前负荷在线路上的有功电压损 失。 由21010n R i i i r U p l U n ==∑，推出1 210% n i i i N R p l S rU U ==∑求出导线的截面积。 其中： r 为导线的电导率，铜取0.053KM /ΩMM 2,铝取0.0320.053KM /ΩMM 2. 3、根据算出的截面积S ，查出r0和x0，即单位长度的导线的电阻和电抗值。计算线路的电压损失，与允许电压损失进行比较，看是否满足要求。 例：某厂从总降压变压器架设一条10KV 的架空线向车间1和车间2供电，各车间负荷及长度如图。已知导线采用铝绞线，全长截面相同，线间几何距离为1M ，允许电压损失为5%，环境温度为25度，按允许电压损失选择电线截面并校验。 0 3KM 1 1.5KM 2 800+J560 500+J200 KVA KVA 解:1、根据允许电压损失选择导线截面积

电线截面积的选择

电线截面积的选择 一平方的电源线最大能过多少安的电流，多大的功率。比方2.5平方的电线。工程施工中怎样算要用多大的电线。 工作温度30℃，长期连续90％负载下的载流量如下： 1.5平方毫米――14A, 2.5平方毫米――26A, 4平方毫米――32A， 6平方毫米――47A 16平方毫米――92A 25平方毫米――120A 平方毫米――150A 电流换算功率： 1A＝220W，10A＝2200W，依此类推。 如果载流量是14A的铜线，就是：220W×14＝3080W, 那么1.5平方 铜线功率是3.08千瓦。 铜芯电线允许长期电流 2.5 平方毫米(16A～25A)

4平方毫米(25A～32A) 6平方毫米(32A～40A) 铝芯电线允许长期电流 2.5 平方毫米(13A～20A) 4平方毫米( 20A～25A) 6平方毫米( 25A～32A) 举例说明 1、每台计算机耗电约为200～300W(约1～1.5A)，那么10台计算机就需要一条2.5 平方毫米的铜芯电线供电，否则可能发生火灾。 2、大3匹空调耗电约为3000W(约14A)，那么1台空调就需要单独的一条2.5 平方毫米的铜芯电线供电。 3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25A(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。 4、早期的住房(15年前) 进线一般是2.5平方毫米的铝线，因此，同时开启的家用电器不得超过13A(即2800瓦)。 5、耗电量比较大的家用电器是：空调5A(1.2匹)，电热水器

导线截面积计算方法

（1）导线截面积与载流量的计算 （导体的）（连续）截流量(continuous) current-carrying capacity (of a conductor)是指:（导体的）（连续）截流量在规定条件下，导体能够连续承载而不致使其稳定温度超过规定值的最大电流。 导线截面积与载流量的计算 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围： 导线截面积与载流量的计算 S=< I /（5~8）>=0.125 I ~0.2 I（mm2） S-----铜导线截面积（mm2）；I-----负载电流 三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcos ф，其中日光灯负载的功率因数cosф=0.5。不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A)也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A的。 四、估算口诀 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： 本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”，说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

毕业设计指南02--导线截面积选择

关于导线截面积选择 一、导线截面积选择是开展输电线路毕业设计时最基础的工作之一，在气象条件确定以后，根据课题的实际情况选择合适的导线型号，只有导线型号确定以后可以开始以下工作： 1、根据选中的导线型号选择与之匹配的避雷线型号； 2、根据选中的导线、避雷线型号开展导地线的机械计算（比载的计算、应力弧垂的计算并绘制应力弧垂曲线和安装曲线）----重点工作 3、根据选中的导线、避雷线型号确定自己的工程需要选择哪个典型设计杆塔模块。比如自己是35kV的单回路，导线确定选择LGJ-150的导线，覆冰厚度是15毫米，那么我们查找群共享的35kV典型设计通用说明，确定选择35G模块的杆塔为宜。 二、导线选择的具体过程简要介绍如下： 我们常见的导线选择方法有： 方法1、按允许载流量选择 方法2、按机械强度选择 方法3、按允许电压损失选择 方法4、按经济电流密度选择 在理论教学时，建议大家可以把1-4的方法都验证一遍，而在工程设计中，一般采用1和4比较多，尤其是4。 正常的工程设计中，我们先要去调查线路两端变电站的各种参数，比如变电站的容量、主变的情况、负荷情况等，然后把搜集到的各种参数作为已知条件代入计算公式中，这样可以计算求得导线截面的具体结果。然后根据计算结果的截面积，选择与之接近的标准截面积，这样就能确定我们需要的导线型号。 比如，我们根据搜集的工程实际参数，按照方法1计算出线路的长期允许载流量为520A，然后查找厂家的导线型号参数得知某种型号导线允许载流量为550A，550＞520，因此选择这种导线符合设计要求。 再比如，我们根据搜集到的年负荷利用最大小时数Tmax等资料，根据方法4，按照经

如何选择导线的截面

如何选择导线的截面先要看你功耗有多大，先计算出它需要通过的最大电流，I＝P/U，知道电流之后从而选择导线的截面积。导线截面积的选择 一、一般铜线安全计算方法是： 2.5 4 6 10 16 25 平方毫米铜电源线的安全载流量－－28 平方毫米铜电源线的安全载流量－－35 平方毫米铜电源线的安全载流量－－48 平方毫米铜电源线的安全载流量－－65 平方毫米铜电源线的安全载流量－－91 平方毫米铜电源线的安全载流量－－120 A 2.5mm2——28A——6KW 4mm2——35A——7KW 6mm2——48A—— 10mm2——65A 16mm2——91A 25mm2——120A 二、如果铜线电流小于28A，按每平方毫米10A 来取肯定安全。如果铜线电流大于120A，按每平方毫米5A 来取。这只能作为估算,不是很准确。三、下面是铜线在不同温度下的线径和所能承受的最大电流表格： 线径（大约值）（mm2）2．5 4．0 6．0 8．0 14 22 30 38 50 60 70 80 100 60 20 25 30 40 55 70 85 95 110 125 145165 195 铜线温度（摄氏度）75 85 电流（A）20 25 25 30 35 40 50 55 65 70 85 95 100 100 115 125 130 145 150 165175 190 200 215 230 250 90 25 30 40 55 75 95 110 130 150 170 195 225 260 四、导线线径一般按如下公式计算： 铜线： S= IL / 54.4*U` 式中：I——导线中通过的最大电流（A） L——导线的长度（M） U`——充许的电源降（V） S——导线的截面积（MM2） 五、铜导线载流量与载流量(A)大致关系：导线截面(mm2 ) 载流量(A) 1 9 1.5 14 2.5 23 4 32 6 48 10 60 16 90 25 100 35 123 导线截面的选择 ㈠导线选择的内容 导线选择的内容包括型号及敷设方式的选择、导线截面的选择两大部分。 型号：可反映导线的材料和绝缘方式。如BX型表示铜芯橡皮线。BLX型则表示铝芯橡皮线。BV型表示铜芯塑料线；BLV型则表示铝芯塑料线，等等。

导线截面积计算[最新]

导线截面积计算[最新] 铝芯绝缘导线载流量与截面的倍数关系 导线截面(mm?) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 载流是截面倍数 9 8 7 6 5 4 3(5 3 2(5 载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300 估算口诀: 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明: 本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。可以看出:倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2(5mm?及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2(5mm?导线，载流量为2(5×9,22(5(A)。从4mm?及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五，双双成组减点五”，说的是35mm?的导线载流量为截面数的3(5倍，即35×3(5,122(5(A)。从50mm?及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0(5。即50、70mm?导线的载流量为截面数的3倍;95、120mm?导线载流量是其截面积数的2(5倍，依次类推。

“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25?的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25?的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可;当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm?铜线的载流量，可按25mm?铝线计算。 导线截面积与载流量的计算: 10以下乘以5 100以上乘以2 25、35四三开 70、95两倍半 螺线加一半 铜线升级算 穿管、高温89折。 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm?，铝导线的安全载流量为3~5A/mm?。 <关键点> 一般铜导线的安全载流量为5~8A/mm?，铝导线的安全载流量为3~5A/mm?。如:2.5 mm? BVV铜导线安全载流量的推荐值 2.5×8A/mm?=20A 4mm?BVV铜导线安全载流量的推荐值4×8A/mm?=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm?，计算出所选取铜导线截面积S的上下范围: S=< I /(5~8)>=0.125 I ~0.2 I(mm?) S-----铜导线截面积(mm?) I-----负载电流(A) 三、功率计算一般负载(也可以成为用电器，如点灯、冰箱等等)分为两种，一种是电阻性负载，一种是电感性负载。 对于电阻性负载的计算公式:P=UI

导线截面积的选择

导线截面积的选择

————————————————————————————————作者: ————————————————————————————————日期：

导线截面积的选择 导线面积与电流的关系,选择多少平方的导线？ 电流与导线横截面积成正比的关系,导线横截面积越大，允许通过的电流越大.同时,和导线电阻率有关,电阻率越大,允许通过的电流越小,即和导体的材质有关.具体能通过多大的电流，一般<<电工手册＞>中都可查到.运算的公式是:允许通过的电流=(电压*导线横截面积)／（导线电阻率*导线的长度) 导线的安全载流量跟它的材质有关，你要知道精确就必须查表。如果大概的话可以这们估算：铜导线，10平方以下的6-７A／平方。１０到20平方 4－５Ａ/平方。２0到50平方 3－４A/平方．50平方到350平方1－2A／平方如果把各种材料制成长1米、横截面积1平方毫米的导线,在2０℃时测量它们的电阻(称为这种材料的电阻率）并进行比较，则银的电阻率最小,其次是按铜、铝、钨、铁、锰铜、镍铬合金的顺序,电阻率依次增大。铝导线的电阻率是铜导线的 1.5倍多,它的电阻率p＝０.02９4Ωｍm2/m,铜的电阻率p=0．018５1 Ω?mｍ2/m,电阻率随温度变化会有一些差异。导线截面积与电流的关系一般铜线安全计算方法是: 2.5平方毫米铜电源线的安全载流量－－28A。4平方毫米铜电源线的安全载流量－－35Ａ。６平方毫米铜电源线的安全载流量－-48A 。1０平方毫米铜电源线的安全载流量－－６5A。 1６平方毫米铜电源线的安全载流量--9１A 。 25平方毫米铜电源线的安全载流量－-12０A。如果是铝线，线径要取铜线的1.5－2倍。如果铜线电流小于28A,按每平方毫米10A来取肯定安全。如果铜线

怎样选择导线截面

怎样选择导线截面 第一节 简单实用的导线安全载流量估算口决： 由于导线的工作温度除与导线通过的电流有关，还与导线的散热条件和环境温度有关，所以导线的允许载流量并非某一固定值。敷设方式不同，环境温度不同，其允许载流量也不相同。 通过长期的实践，总结出了导线安全电流口诀：10下五；100上二；25、35四三界；70、95两倍半；穿管、温度八九折；裸线加一半；铜线升级算。 该口诀解释如下: 10mm 2以下各规格的电线 ，如2.5mm2 4mm2 6mm 2 10mm 2,每平方毫米可以通过5A 电流；100mm 2以上各规格的电线，如120mm 2 150mm 2 185mm 2,每平方毫米可以通过2A 电流；25mm 2的电线每平方毫米可以通过4A 电流，35mm 2的电线 每平方毫米可以通过3A 电流；70mm 2、95mm 2 的电线每平方毫米可以通过2.5A 电流；如果电线需穿电线管或经过高温地方时，其安全电流需打折扣，即安全电流再乘以0.8或0.9；架空的裸线可以通过较大的电流，即在原来的安全电流上再加上一半的电流；铜线升级算是指，每种规格的铜线可以通过的电流与高一级规格的铝线可以通过的电流相同，即2.5平方毫米的铜线可以代替4平方毫米的铝线，4平方毫米的铜线可以代替6平方毫米的铝线。 这个估算口诀简单易记，估算的安全载流量与实际非常接近，在我们选择导线时很有帮助。如果我们知道了负荷的电流，就可很快算出使用多大截面的导线。 第二节 怎么快速估算各种负荷的额定电流： 各种负荷电流，可由下列式子计算： (1)单相纯电阻电路 I= U P （1） (2)单相含电感电路 I=ΦUCOS P （2） (3)三相纯电阻电路 I=U P 3 （3） (4)三相含电感电路 I=ΦUCOS P 3 （4） 上面几个式子中，P 为负荷功率，单位为W （瓦）；U L 是三相电源的线电压，单位为V （伏）；COS φ是功率因数。 （一）、常用单相负荷电流的估算： 我们平常使用的单相用电设备一般为感性负荷，其功率因数按0.8计算，则以上的公式（2）可做如下计算： I= A V W COS U P 6.58 .02201000≈?=?φ 为了估算方便，该计算结果

电线截面积与安全电流的计算

=电线截面积与安全载流量的计算= 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5mm2BVV铜导线安全载流量的推荐值 2.5×8A/mm2=20A4mm2BVV铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S==0.125I~0.2I （mm2）S-----铜导线截面积（mm2）I-----负载电流（A） 三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。 不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220×0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应该改写成 I=P×公用系数/Ucosф=6000×0.5/220×0.8=17(A) 也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A的。 估算口诀： 二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得 。由表53可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’

导线截面积与载流量的计算97126

导线截面积与载流量的计算 2008年03月04日星期二11:00 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值 4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A） 三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值

为17A。则总闸空气开关不能使用16A，应该用大于17A的。绝缘导线载流量估算 铝芯绝缘导线载流量与截面的倍数关系如下，铜导线见文中所说比例 估算口诀： 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5

导线横截面积负载电流计算方法

导线横截面积负载电流计算方法 1马力=735瓦 电工配线按照电流量大小来选择电线类型和粗细，在我国220v标准电压下： 铝芯绝缘导线载流量与截面的倍数关系如下，铜导线见文中所说比例 估算口诀： 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5m㎡及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5m㎡导线，载流量为2．5×9＝22．5(A)。从4m㎡及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50m㎡及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70m㎡导线的载流量为截面数的3倍； 95、120m㎡导线载流量是其截面积数的2．5倍，依次类推。 “条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16m ㎡铜线的载流量，可按25m㎡铝线计算。 10下五,100上二; 25、35，四、三界， 70、95两倍半。 穿管、温度，八、九折。 裸线加一半。 铜线升级算。 以上是铝芯绝缘线载流量与截面的倍数关 通常说电线的粗细是用截面积计算（即：1.5m㎡、2.5m㎡、4m㎡、6m㎡、10m㎡等等），如果直径是10.0mm的电线就是一条非常粗的电线。 铜导线(温度35℃、电压220V)在不同环境下的安全电流不同，电功率也不同：

配线导线截面积选择

配线导线截面积选择 要根据负载的电流来选择： 1、公式： P=UI（单相） P=1.732UI（三相）算出电流 2、电流的估算： 口诀——电机千瓦加倍，电热千瓦加半，单相千瓦4.5A，单相380电流2.5A。 说明：电机每千瓦2A，如：5KW电机=10A； 电热每千瓦1.5A（三相），如：3KW电热=4.5A； 3、配线的计算:（以铝芯线明敷为准） 口诀: 10下5，100上2； 25，35，四三界； 70，95，两倍半 铜线升级算， 穿管八，九折， 裸线加一半。 说明：①10下5——10MM2以下线，每平可过5A电流。 ②100上2——100 MM2线，每平可过2A电流。 ③25，35，四三界——10 MM2~~ 25 MM2线，每平可过4A电流。25MM2~~ 35 MM2线，每平可过3~4A电流。35MM2~~ 70 MM2线，每 平可过3A电流。 ④70，95，两倍半——70 MM2~~ 95MM2线，每平可过2.5A电流。95MM2线以 上，每平可过2A电流。 ⑤铜线升级算——采用铜芯线要升一级计算。 如：4 MM2线铜芯线，计算按6MM2线铝芯线计算。 2.5MM2线铜芯线，计算按4MM2线铝芯线计算。 1.5 MM2线铜芯线，计算按 2.5MM2线铝芯线计算。 1 MM2线铜芯线，计算按1.5MM2线铝芯线计算。 ⑥穿管八，九折——即线缆穿管走时候，电流计算在原明线基础上打个八 或九折。如：4 MM2铜芯明线，可以过电流6X5=30A， 但穿管走后只能过30X0.8=24A电流了。 ⑦裸线加一半——由于裸线一般用于架空线，可过电流在原基础上加50%。 举例计算（电流推到线缆）：10KW电机配线采用明敷和穿管两法，各需使用多大铝芯线或铜芯线？ 解：I=10X2=20A（电机千瓦加倍） 明敷时： 20/5=4 MM2（先按明线敷设计算，电流大小根据以上，可选10 MM2以下常用铝 芯线，再根据口诀，可降一级使用2.5 MM2铜芯线。） 穿管后：I=20+20X20%=24A （穿管八，九折；这是由电流推到线缆，计算时要增大；若由 线缆推可过电流，计算时则减小） 24/5=4.8 MM2（根据口诀，可选10 MM2以下常用铝芯线） 由于没有4.8 MM2铝芯线，则向上选择6 MM2铝芯线。而相应铜芯线则只需4 MM2线即可。
