BM6010c_简明中文操作手册要点
英威腾EC100电梯智能整体机中文产品说明书V1.0
1.1 硬件配置表...............................................................................................................................................1 1.2 软件标准功能表...................................................................................................................................... 2 1.3 软件选配功能表.......................................................................................
6010塔机使用说明书
TC6010型自升式塔式起重机使用说明书
共70页第7页
1．3外观尺寸（独立式见下图1）
TC6010型自升式塔式起重机使用说明书
共70页第8页
2．塔机主要构造及特点
2．1总体布置
2．1．1独立式
起升高度45米，可采用二倍率或四倍率钢丝绳起升，塔身下部通过基础节与基础相连，上部通过上支座及回转支承与过渡节相连，司机室侧置于上支座上，前方是吊臂，后方是平衡臂，起升机构设在平衡臂后部，回转机构对称置于上支座侧边，变幅小车由变幅机构牵引，沿臂架来回运动，吊臂、平衡臂均用刚性拉杆与塔尖连接。
38
7.1 塔机安全操作规程
38
7.2 电器系统及操作
39
7.3 塔机使用操作
42
7.4 塔机使用注意事项
43
8. 塔机的拆除
44
9. 塔机的维修保养
46
9.1 例行维修保养
46
9.2 常见故障及排除方法
47
10. 整机部件清单
49
附录一 起重钢丝绳倍率变换方法
53
附录二 塔机安全装置及其调试
54
附录三 不同臂长时起重特性表
10．起重臂：起重臂上、下弦杆都是高频焊接方管，整个臂架为三角形截面，共分为十节，节与节之间用销轴连接，拆装方便，为了提高起重性能，减轻吊臂的重量，吊臂采用双吊点，变截面空间桁架结构，在起重臂第二节放置小车牵引机构，在小车上设置有吊篮，便于安装与维修，第一节臂架根部与过渡节用销轴连接。为了保证起重臂水平，
在下支座下端是顶升套架，围在塔身四周，塔机视施工的需要可由顶升机构可顶起塔身上部结构，引进标准节，以升高塔机的高度。
2．1．2附着式
最大起升高度150米，在工作高度达80米前，可采用二倍率或四倍率钢丝绳起升，当工作高度超过80米时，只能采用二倍率钢丝绳起升，附着式的结构布置与独立式相同，此时为提高塔机的稳定性和刚度，保证塔机的正常工作，在塔身全高内须设置八道附着装置。为此要求塔身中心线距建筑物的距离在一定的范围内（设计为3.9米），附着装置之间的距离尺寸必须严格按照本书相关说明进行布置。（具体详见塔机附着安装处说明）
TC6010使用说明书1
1、概述QTZ80塔式起重机是山东百脉建筑机械有限公司充分利用成组技术、组合设计技术及有限元分析技术，以“塔式起重机微机设计平台”为工具，设计的国内最新型的起重运输机械。
该机为水平臂架、小车变幅、上回转液压顶升式起重机。
最大起重量为8t；最大工作幅度为60米时额定起重力矩为800kN·m，该机特点：（1）性能参数及技术指标达到国内领先、国际先进水平，最大工作幅度60米，增加了塔机的工作空间。
（2）整机外形为国际流行形式，美观大方。
（3）工作方式多，使用范围广。
有基础固定、外墙附着两种工作方式，适用于各种不同的施工对象；独立起升高度46.2米，附着高度151.2米。
（4）工作速度高，调速性能好，工作平稳，效率高。
起升机构采用多速绕线电机和单速比减速器，能实现重载低速、轻载高速，最大速度可达86m/min。
小车变幅机构牵引小车在水平臂上变幅，具有良好的安装就位性能。
回转机构采用绕线电机和行星齿轮减速器，配置液力偶合器，承载能力高，启动平稳，工作可靠，具备抗风就位功能。
（5）吊臂采用刚性双拉杆悬挂，刚性好、自重轻、断面小、风阻小、受力均匀、外形美观。
（6）各种安全装置齐全，可保证工作安全可靠。
（7）司机室独立侧置，视野良好，给操作者创造了良好的工作环境。
（8）使用方便维修简单。
该机自重（不含配重、基础及附着装置）44.909t，总装机容量43.7kW，广泛适用于高层饭店、居民住宅、工业建筑等大型建筑工程，是广大建筑企业理想的建筑施工机械。
2. 起重机技术性能2.1技术性能参数表（表一）表一技术性能表2.2配套机构明细表（表二）表二配套机构明细表2.3起重性能表（表三）表三起重特性表60米工作幅度55米工作幅度50米工作幅度1），各部分结构及特点简介如下：3.1 总体布置：起升高度不超过46.2米时采用独立式，大于46.2米时采用附着式。
附着使用时最上一道附着距臂跟铰点自由高度不得大于32米。
SP6010简明操作手册
星河亮点SP6010终端综合测试仪简明手册北京星河亮点通信软件有限责任公司Beijing StarPoint Comm. Software Co., Ltd.目录一、检查包装内容二、使用前设置三、呼叫处理四、测量设置目录一、检查包装内容二、使用前设置三、呼叫处理四、测量设置检查包装内容SP6010终端综合测试仪一台电源线一根N型转SMA型的转接头两个SP6010用户使用手册一本GPIB用户使用手册一本简明操作手册一本保修单一份用户回执一份目录一、检查包装内容二、使用前设置三、呼叫处理四、测量设置使用前设置确定仪表已经有效连接交流电源按下电源启动Power键,启动仪器仪器进行初始化，仪器进入待测界面通过指定射频线一端连接被测终端射频输出口，另一端连接综合测试仪的RF in/out接口。
确认手机与综合测试仪连接正确后即可进行测试注意您可以先连接手机终端再接通交流电源为保证测试的稳定性，请先启动仪表至少30分钟后再进行测试终端与SP6010连接结束后请再次检查连接是否正确再进行测试目录一、检查包装内容二、使用前设置三、呼叫处理四、测量设置呼叫方式AMR呼叫确认仪表已经与终端相连，并启动终端开机后，仪表默认进入呼叫页面。
若需从其他界面切换到呼叫页面，则按下仪表面板呼叫键区的SETUP键AMR呼叫按Operation Type（F9）（工作类型）键选择AMR12.2AMR呼叫按Register Mobile (F10)键注册终端在注册过程中状态栏右下方显示“registing”在注册终端成功后状态栏右下方显示“idle”AMR呼叫MO方式：终端向仪表拨任意号码并发送呼叫成功后状态栏右下方会显示“AMR Connected”AMR呼叫MT方式：仪表向终端发起呼叫呼叫成功后状态栏右下方会显示“AMR Connected”RMC呼叫确认仪表已经与终端相连，并启动终端开机后，仪表默认进入呼叫页面。
若需从其他界面切换到呼叫页面，则按下仪表面板呼叫键区的SETUP键RMC呼叫按Operation Type（F9）（工作类型）键选择RMC12.2RMC呼叫按Register Mobile (F10)键注册终端在注册过程中状态栏右下方显示“registing”在注册终端成功后状态栏右下方显示“idle”RMC呼叫F8按Originate Call（F8）键发起呼叫在呼叫过程中状态栏右下方显示“Paging”呼叫成功后状态栏右下方显示“RMC Connected”目录一、检查包装内容二、使用前设置三、呼叫处理四、测量设置测量设置-ACLR确认仪表已经正确打通RMC呼叫按Selection键，进入测量项选择界面选择Adjacent Channel Leakage(邻道泄漏)，启动该项测量测量设置-ACLR按Basic Setup（F7）键（基本设置），启动该项测量配置可调参数：Avg Num，默认值为1，范围：1~99可调参数：Time Out，默认值为20s，范围：1~20s可调参数：Time Slot，默认值为1，范围：1~6可调参数：Trigger Arm，默认值为Continuous，可取值：Single、Continuous按Cancel键，关闭Basic Setup配置菜单测量设置-ACLR按Power Span (F8) 键(功率范围)，对可测功率的范围进行配置默认值为80 dBc，范围50~150dBc测量设置-ACLR按Mask On (F9) 键(模板开关)，对模板开关的显示与否进行配置默认值为Mask On，可取值Mask On 、Mask Off测量设置-ACLR按Mask Threshold (F10) 键(模板门限)，选择模板的门限值可调参数：1st Lower Adjacent Channel,默认值为-33 dBc，范围：-70～0 dBc可调参数：2st Lower Adjacent Channel,默认值为-43 dBc，范围：-70～0 dBc可调参数：1st upper Adjacent Channel,默认值为-33 dBc，范围：-70～0 dBc可调参数：2st upper Adjacent Channel,默认值为-43 dBc，范围：-70～0 dBc按Cancel键，关闭Mask Threshold配置菜单测量设置-BER确认仪表已经正确打通RMC呼叫按Selection键，进入测量项选择界面选择Bit Error Rate (误码率) ，启动该项测量测量设置-BER按Basic Setup（F7）键（基本设置），启动该项测量配置可调参数：Avg Num，默认值为1，范围：1~99可调参数：Time Out，默认值为20s，范围：0~20s可调参数：Trigger Arm，默认值为Single ，可取值：Single、Continuous按Cancel键，关闭Basic Setup配置菜单测量设置-BER按BER Parameters(F8) 键(BER参数)，可对BER的参数进行配置可调参数：Requirement（BER达到您满意的值）默认值为10%,范围0%～100%(不包括0％和100％)可调参数：Number of Bits（总共发送的比特数）默认为100000，范围1～100000可调参数：Source Type 默认值为ALL Zeros ，范围ALL Zeros、ALL Ones、PN23、PN15测量设置-BERF9按Traffic Level(F9) 键(业务信道电平)默认值为1dB ，范围为1~10dB测量设置-BER按Ec/Io (F10) 键(信噪比)，对信噪比进行配置默认为-50dB，范围0dB～－100dB测量设置-BER按Test Time Opt(F11) 键(测试时间最优化）可调参数：Test Time Optimization,默认值为OFF，范围：ON、OFF可调参数：Confidence Level,默认值为99.8%可调参数：Bad DUT Factor ,默认值为1.50按Cancel键，关闭Mask Threshold配置菜单测量设置-BLER确认仪表已经正确打通RMC呼叫按Selection键，进入测量项选择界面选择Block Error Rate (误块率) ，启动该项测量测量设置-BLER按Basic Setup（F7）键（基本设置），启动该项测量配置可调参数：Avg Num，默认值为1，范围：1~99可调参数：Time Out，默认值为20s，范围：0~20s可调参数：Trigger Arm，默认值为Single，可取值：Single、Continuous按Cancel键，关闭Basic Setup配置菜单测量设置-BLER按BLER Parameters(F8) 键(BLER 参数)，可对BLER的参数进行配置可调参数：Requirement（BLER达到您满意的值）默认值为0.01,范围0.00～1.00可调参数：Number of Bits（总共发送的比特数）默认为500，范围1～10000可调参数：Source Type 默认值为ALL Zeros ，范围ALL Zeros、ALL Ones、PN23、PN15测量设置-BLER按Traffic Level(F10) 键(业务信道电平)，默认值为1dB ，范围为1~10dB测量设置-BLER按Ec/Io (F11) 键(信噪比)，对信噪比进行配置，默认为-50dB，范围0dB～－100dB测量设置-CDP确认仪表已经正确打通RMC呼叫按Selection键，进入测量项选择界面选择Code Domain Power (码域功率) ，启动该项测量测量设置-CDPF7按Basic Setup（F7）键（基本设置），启动该项测量配置可调参数：Time Out，默认值为20s，范围：1~20s可调参数：Time Slot，默认值为1，范围：1~6可调参数：Trigger Arm，默认值为Continuous，可取值：Single、Continuous按Cancel键，关闭Basic Setup配置菜单Cancel测量设置-CDP按SF(F8) 键(扩频因子)，可对扩频因子进行配置默认值为8，范围2、4、8、16测量设置-CDP按Marker (F9) 键(标记)，对码道标记与否进行配置默认值为ON，可取值On、Off测量设置-FS确认仪表已经正确打通RMC呼叫按Selection键，进入测量项选择界面选择Frequency Stability (频率稳定性) ，启动该项测量测量设置-FS按Basic Setup（F7）键（基本设置），启动该项测量配置可调参数：Time Out，默认值为10s，范围：1~20s可调参数：Time Slot，默认值为1，范围：1~6可调参数：Trigger Arm，默认值为Single，可取值：Single、Continuous按Cancel键，关闭Basic Setup配置菜单测量设置-OBW确认仪表已经正确打通呼叫按Selection键，进入测量项选择界面测量设置-OBW选择Occupied Bandwidth(占用带宽) ，启动该项测量测量设置-OBW按Basic Setup （F7）键（基本设置），启动该项测量配置可调参数：Avg Num，默认值为1，范围：1~99可调参数：Time Out，默认值为20s，范围：1~20s可调参数：Time Slot，默认值为1，范围：1~6可调参数：Trigger Arm，默认值为Continuous，可取值：Single、Continuous按Cancel键，关闭Basic Setup配置菜单测量设置-OBW按Ref Level (F8) 键(参考电平)，对参考电平的范围进行配置默认值为0 dBm，范围-100dBm～20 dBm测量设置-OBW按Mask Setup (F9) 键(模板设置)，对参考电平的范围进行配置可调参数：Mask control(模板控制) ，默认值为auto，范围：Auto或Manual可调参数：OccuPower Ratio(占用功率比) ，默认值为0.99，范围：0.69～0.99按Cancel键，关闭Basic Setup配置菜单测量设置-PC确认仪表已经正确打通呼叫按Selection键，进入测量项选择界面测量设置-PC选择Power Control (功率控制) ，启动该项测量测量设置-PC按Basic Setup （F7）键（基本设置），启动该项测量配置可调参数：Time Out，默认值为20s，范围：1~20s可调参数：Time Slot，默认值为1，范围：1~6按Cancel键，关闭Basic Setup配置菜单测量设置-PC按Power Class (F8) 键(功率等级)，对功率等级进行配置，默认值为2 ，范围1～4。
DCAP-5010C高压电动机综合监控保护装置使用说明书
湖南紫光测控有限公司 2007-2-10
DCAP-5010C 高压电动机综合监控保护装置使用说明书
目
录
1 装置概述 ....................................................................................................................................... 3 2 主要功能 ....................................................................................................................................... 3 3 使用说明 ....................................................................................................................................... 4 3.1 交流电压输入回路 .......................................................................................................... 4 3.2 交流电流输入回路 .......................................................................................................... 4 3.3 直流电源输入回路 ...............................................

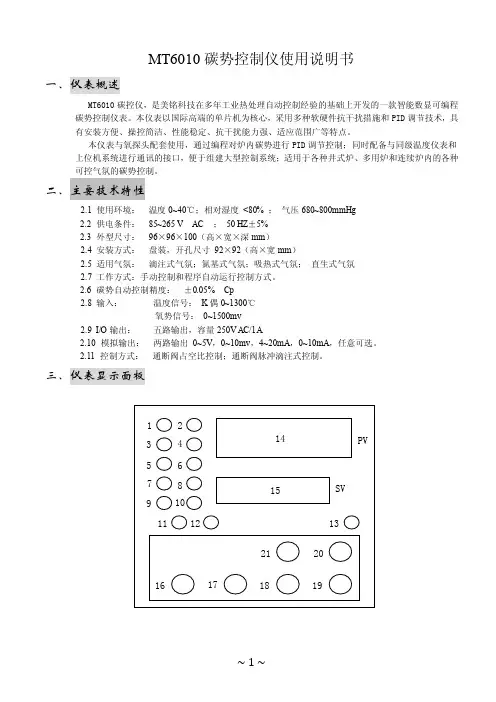

MT6010碳势控制仪使用说明书
MT6010碳势控制仪使用说明书一、仪表概述MT6010碳控仪，是美铭科技在多年工业热处理自动控制经验的基础上开发的一款智能数显可编程碳势控制仪表。
本仪表以国际高端的单片机为核心，采用多种软硬件抗干扰措施和PID调节技术，具有安装方便、操控简洁、性能稳定、抗干扰能力强、适应范围广等特点。
本仪表与氧探头配套使用，通过编程对炉内碳势进行PID调节控制；同时配备与同级温度仪表和上位机系统进行通讯的接口，便于组建大型控制系统；适用于各种井式炉、多用炉和连续炉内的各种可控气氛的碳势控制。
二、主要技术特性2.1 使用环境：温度0~40℃；相对湿度<80% ；气压680~800mmHg2.2 供电条件：85~265 V AC ；50 HZ±5%2.3 外型尺寸：96×96×100（高×宽×深mm）2.4 安装方式：盘装，开孔尺寸92×92（高×宽mm）2.5 适用气氛：滴注式气氛；氮基式气氛；吸热式气氛；直生式气氛2.7 工作方式：手动控制和程序自动运行控制方式。
2.6 碳势自动控制精度：±0.05% Cp2.8 输入：温度信号：K偶0~1300℃氧势信号：0~1500mv2.9I/O输出：五路输出，容量250V AC/1A2.10 模拟输出：两路输出0~5V，0~10mv，4~20mA，0~10mA，任意可选。
2.11 控制方式：通断阀占空比控制；通断阀脉冲滴注式控制。
三、仪表显示面板1——13为指示灯1碳势2氧势3温度4时间5状态6段数7启/停8手/自9输出110输出211报警12结束13烧碳（探头清洗）14测量值显示15设定值显示16——21为按键16切换/运行（短按：切换；长按：启停）17减小18增加19返回/参数（短按：返回;长按：参数菜单）20编辑（短按：工艺编辑；长按：自/手选择）21运行工艺号四、仪表接线端子图及使用端子使用说明：1、氧势+ 2、氧势- 3、热偶+ 4、热偶- 6、模拟输出+ 7、模拟输出- 17、火线18、零线20、探头清洗21、报警/冲淡空气22、程序结束24、辅控输出25、主控输出有通讯功能时：6、通讯+ 7、通讯- 4、模拟输出+ 5、模拟输出-五、仪表安装说明5.1、避免腐蚀气体，强烈冲击和震动，应远离强电源、磁源和电场。
BM6010c_简明中文操作手册
BM6010c简明中文操作手册Sysmex Shanghai一操作流程表二开机三定标和质控四样本分析五关机六维护保养【常规操作流程】[开机]【定标和质控】[样本分析][关机][维护保养]1．先开电脑主机，显示器、打印机，启动Windows XP操作系统。
2．打开水机开关，检查仪器台面是否有障碍物影响针和搅拌棒的移动，避免开机后造成对仪器的损伤。
打开生化仪主机开关，将【Operate/Standby】开关拨至【PC Control】。
3．当计算机屏幕显示至【Startup】窗口时，选择【New Start】并输入用户名和密码，然后点击【OK】。
如果选择【Re-start】系统将保留原来的数据。
4．在Operation Panel菜单下，按【INITIALIZE】键执行初始化，使仪器进入【READY】状态。
注：在按【INITIALIZE】键之前请务必确认试剂盘盖已盖好，以防撞针！5．检查下列组件是否正常或清洁：试剂针及样品针反应杯清洗机构搅拌棒清洗液和缓冲液桶6．点击【Main.】→【System Monitor】，检查系统状态是否正常。
正常状态为：a) Thermo.circ.vol显示流量为2000～6000之间；b) 其余的状态显示均为OK。
7．检查试剂容量（含清洗液）：a)检查孵育槽油量、清洗液、杯空白调节液以及离子缓冲液的量是否足够。
更换系统试剂后，点击Operation Panel中的【PRIME】，执行【PRIME1】。
b) 在【ISE Operation】窗口中执行缓冲液灌注。
在Times中输入灌注的次数，一般灌注3－5次。
然后点击【Execute】。
c)点击【Reagent】→【Reagent Inventory】检查试剂的测试量是否能够满足工作需求。
更换化学试剂后，点击【Reagent】→【Reagent Inventory】→【Barcode Scan】。
注意：更换试剂时不要让试剂瓶内存有气泡！8．执行开机清洗程序【WASH3】。
TC6010使用说明书2
4. 起重机安装用户在安装塔机前应熟读本使用说明书，以便正确迅速安装塔机。
安装塔机时，需一40t以上（或者两台25t）的汽车吊，如能妥善协调各项安装和组装步骤，合理配置塔机安装人员，来往通道及组装现场之间的关系，可将使用汽车吊的时间减到最少。
注意：塔机的安装是一项专业性很强、危险性较大的工作，一定要由国家有关部门认可的资质的专业安装人员来进行此项工作。
4.1 组装注意事项4.1.1 塔机安装工作应在风力小于4级时进行。
4.1.2 负责安装和拆卸起重机的单位应具有省级安检部门颁发的相应资质证书，在起重机的安装与拆卸时须按本说明书规定的要求和顺序进行，由技术人员根据工地实际情况制定书面安装或拆卸工艺程序和规程，向操作人员交底。
4.1.3 在安装或拆卸过程中，工作人员应戴安全帽，高空作业进现场还应穿防滑胶鞋，佩带安全带。
4.1.4 注意吊点的选择,根据吊装部件选用长度适当,安全可靠的吊具。
4.1.5 本机各零件之间的连接绳卡、螺栓、螺母、开口销等标准件以及轴端挡板、销轴等必须使用合格产品，或按设计图纸制造的合格零件，不允许随意代用。
4.1.6 安装时，装配好的销轴端部的开口销必须按规定张开。
轴端挡板螺栓，钢丝绳卡螺栓以及其它连接螺栓必须牢固可靠并符合有关规定。
4.1.7 高强度螺栓被连接表面应清除灰尘、油漆、油迹、锈蚀，不得有油污，应经喷砂或钢丝刷4.2 地基基础本机采用混凝土整体基础，基础重不小于100吨。
地基土质应坚实牢固，地耐力应不小于250kN/m2，砼基础砼强度等级为C35(GB50164-92)，混凝土基础的承载能力不小于3.2表四规定值，混凝土基础表面平面度允差不大于2 mm。
详见基础附图。
4.4.5回转塔身安装4.4.7.2平衡臂平台左右对称共两块，抬起平台至安装位置，用φ20×60带肩锥头销轴和5×45开口销联接固定。
将起升机构安装于平衡臂上，紧固好螺栓4.4.7.3将栏杆插入平台安装孔中，并用10×40销轴和3.2×20开口销联接固定。
日业BM560X CM560系列起重专用变频器用户手册V2.0
7.1 F0 组基本功能组.................................................................................................................................................. 67 7.2 F1 组启停控制...................................................................................................................................................... 72 7.3 F2 组 V/F 控制参数..............................................................................................................................................75 7.4 F3 组矢量控制参数.............................................................................................................................................. 77 7.5 F4 组电机参数...................................................................................................................................................... 79 7.6 F5 组输入端子...................................................................................................................................................... 80 7.7 F6 组输出端子...................................................................................................................................................... 85 7.8 F7 组 辅助功能及人机界面功能....................................................................................................................... 86 7.9 F8 组通信功能...................................................................................................................................................... 93 7.10 F9 组故障与保护................................................................................................................................................ 94 7.11 FA 组过程控制 PID 功能...................................................................................................................................96 7.12 FB 组摆频功能....................................................................................................................................................98 7.13 FC 组多段速功能及简易 PLC 功能................................................................................................................. 99 7.14 FD 组（保留）................................................................................................................................................. 103 7.15 FE 组 增强组....................................................................................................................................................104 7.15 FF 组 厂家参数组............................................................................................................................................104
中联6010使用说明书
TC6010-6 C2 QTZ80(TC6010-6)塔式起重机使用说明书致用户感谢您选购和使用本公司的塔式起重机！为了使您正确使用与维护该设备，操作前敬请仔细阅读本使用说明书，并妥善保管，以备查询。
本使用说明书中标有“注意：”的语句，涉及到施工的安全，敬请注意。
本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知。
如有疑问，请与本公司联系。
出厂日期：目录概述............................................................................ 0-1～0-8第一篇塔机的安装第一章立塔.......................................................... 1.1-1～1.1-32 第二章拆塔.......................................................... 1.2-1～1.2-3 第二篇塔机的使用与维护第一章塔机安全操作规程.................................... 2.1-1～2.1-3 第二章机构及电气操作........................................ 2.2-1～2.2-5 第三章安全保护装置.......................................... 2.3-1～2.3-4 第四章保养与维修............................................... 2.4-1～2.4-4 附录一.................................................................... 1～7编制：校对：审核：概述TC6010-6塔式起重机,是长沙中联重工科技发展股份有限公司按JG/T5037-93《塔式起重机分类》设计的。
