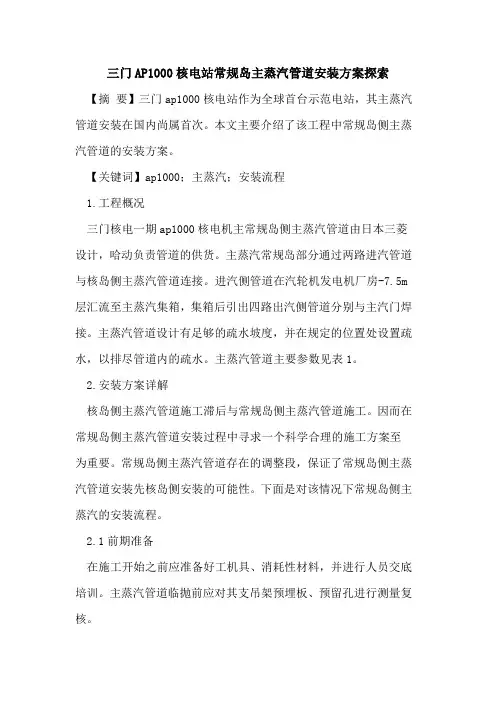

三门AP1000核电站常规岛主蒸汽管道安装方案探索
三门AP1000核电站常规岛主蒸汽管道安装方案探索【摘要】三门ap1000核电站作为全球首台示范电站，其主蒸汽管道安装在国内尚属首次。
本文主要介绍了该工程中常规岛侧主蒸汽管道的安装方案。
【关键词】ap1000；主蒸汽；安装流程1.工程概况三门核电一期ap1000核电机主常规岛侧主蒸汽管道由日本三菱设计，哈动负责管道的供货。
主蒸汽常规岛部分通过两路进汽管道与核岛侧主蒸汽管道连接。
进汽侧管道在汽轮机发电机厂房-7.5m 层汇流至主蒸汽集箱，集箱后引出四路出汽侧管道分别与主汽门焊接。
主蒸汽管道设计有足够的疏水坡度，并在规定的位置处设置疏水，以排尽管道内的疏水。
主蒸汽管道主要参数见表1。
2.安装方案详解核岛侧主蒸汽管道施工滞后与常规岛侧主蒸汽管道施工。
因而在常规岛侧主蒸汽管道安装过程中寻求一个科学合理的施工方案至为重要。
常规岛侧主蒸汽管道存在的调整段，保证了常规岛侧主蒸汽管道安装先核岛侧安装的可能性。
下面是对该情况下常规岛侧主蒸汽的安装流程。
2.1前期准备在施工开始之前应准备好工机具、消耗性材料，并进行人员交底培训。
主蒸汽管道临抛前应对其支吊架预埋板、预留孔进行测量复核。
2.2方案简介集箱安装→出汽侧管道安装→进汽侧管道安装2.2.1主蒸汽管道布置图2.3安装方案详解2.3.1集箱安装主蒸汽集箱由三根管段组成，可在-7.5层地面组装成一体后，再提升到位。
a、用葫芦提升三跟管段，待提升至离地面3m时，用钢丝绳等进行固定做好保险措施。
b、在-7.5m层地面（集箱下方）布置6个1m高的支架。
支架的上表面调整成同一水平面。
c、松开集箱管段上的保险，并调整链条缓慢将3根下降至支架上。
调整各段的水平度，n，e方向位置，接管角度。
待3根管段成一直线后，进行对口间隙调整，并做好固定。
完成后续焊接工作。
d、用葫芦将集箱拉升至图纸位置。
通过测工配合，确认集箱开档尺寸，接管坡度符合设计要求后，用[12槽钢对集箱进行固定。
2.3.2出汽侧管道安装a、通过行车配合，将连接msv处的管段plcqa06、plcqb05、plcqc05、plcqd06，临抛到位。
三门核电站
三门核电站三门核电站是中国位于浙江省乐清市三门镇的一座大型核电站，属于中国国家核电集团旗下的核电厂。
该核电站由两座世界先进的三代压水堆核电机组组成，具有较高的安全性能和环境保护能力。
三门核电站的建设和运营对于满足当地能源需求、推动经济发展和应对气候变化具有重要意义。
三门核电站位于浙江省乐清市三门镇，距离杭州约150公里，是中国东南沿海地区第一座核电站。
核电站选址具备了良好的地质和地理条件。
其周围的区域没有活动断裂带、地震活跃带和其他地质灾害，有利于核电站的稳定和安全运营。
另外，核电站还严格按照国际标准和政府要求的环境保护要求进行设计和建设，确保核电站不会对周边环境造成负面影响。
三门核电站的建设始于2010年，第一台机组于2018年7月投入运营，第二台机组于2019年10月投入商业运营。
两台机组的设计和建设采用了国际一流的核电技术和设备，能够提供可靠、安全的电力供应。
每台机组的装机容量为1000兆瓦，年发电量约为80亿千瓦时，可以满足约1500万户家庭的电力需求。
该核电站的运营商将严格按照国家和国际标准进行安全管理和事故应急预案，确保核电站的安全稳定运行。
三门核电站的建设和运营不仅对满足当地的能源需求具有重要意义，也对推动地方经济发展起到了积极的推动作用。
核电站的建设过程中需要大量的人力、物力和财力投入，这为当地带来了大量的就业机会和经济收入。
同时，核电站运营期间也需要各种形式的支持和服务，这将带动相关行业的发展，促进地方经济的增长。
此外，核电站的建设过程也有利于培养和提高当地的技术人才和管理人才，提升整个地区的科技水平和创新能力。
除了经济效益，三门核电站还对应对气候变化和减少碳排放具有积极意义。
核能是一种清洁、低碳的能源形式，燃料核素使用寿命长、核材料资源丰富，能够持续、稳定地提供大量的电力供应。
相比于传统的燃煤发电厂，核电站的碳排放量极低，几乎没有空气污染物的排放，有助于改善环境质量并降低全球温室气体的排放量。
中国核工业第五建设有限公司三门核电项目部_企业报告(供应商版)
本报告于 2023 年 08 月 23 日 生成
1 / 22
近 3 年(2020-09~2023-08)：
1.3 项目规模
1.3.1 规模结构 近 1 年中国核工业第五建设有限公司三门核电项目部的中标项目规模主要分布于小于 10 万元区间， 占总中标数量的 60.0%。500 万以上大额项目 4 个。 近 1 年(2022-08~2023-08)：
1.1 总体指标 ..........................................................................................................................1 1.2 业绩趋势 ..........................................................................................................................1 1.3 项目规模 ..........................................................................................................................2 1.4 地区分布 ..........................................................................................................................4 1.5 行业分布 ...........................................................................................................................5 二、竞争能力 .................................................................................................................................6 2.1 中标率分析 ......................................................................................................................6 三、竞争对手 .................................................................................................................................7 3.1 主要竞争对手....................................................................................................................7 3.2 重点竞争项目....................................................................................................................7 四、服务客户 .................................................................................................................................8 4.1 关联客户中标情况 ............................................................................................................8 4.2 主要客户投标项目............................................................................................................9 五、信用风险 .................................................................................................................................9 附录 .............................................................................................................................................16

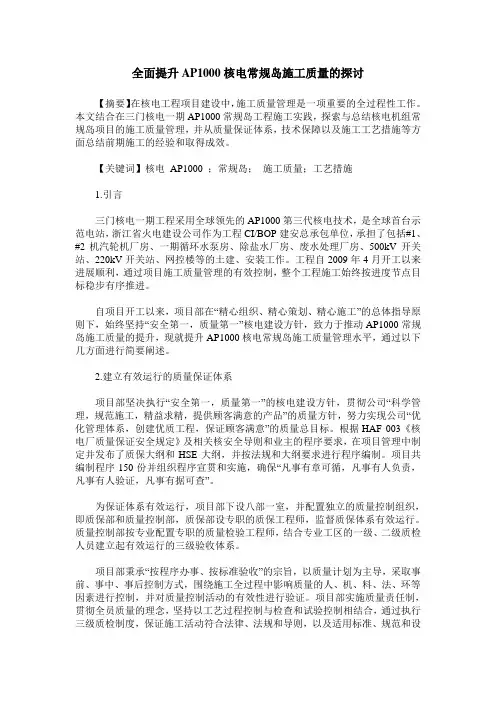

全面提升AP1000核电常规岛施工质量的探讨
全面提升AP1000核电常规岛施工质量的探讨【摘要】在核电工程项目建设中，施工质量管理是一项重要的全过程性工作。
本文结合在三门核电一期AP1000常规岛工程施工实践，探索与总结核电机组常规岛项目的施工质量管理，并从质量保证体系，技术保障以及施工工艺措施等方面总结前期施工的经验和取得成效。
【关键词】核电AP1000 ；常规岛；施工质量；工艺措施1.引言三门核电一期工程采用全球领先的AP1000第三代核电技术，是全球首台示范电站，浙江省火电建设公司作为工程CI/BOP建安总承包单位，承担了包括#1、#2机汽轮机厂房、一期循环水泵房、除盐水厂房、废水处理厂房、500kV开关站、220kV开关站、网控楼等的土建、安装工作。
工程自2009年4月开工以来进展顺利，通过项目施工质量管理的有效控制，整个工程施工始终按进度节点目标稳步有序推进。
自项目开工以来，项目部在“精心组织、精心策划、精心施工”的总体指导原则下，始终坚持“安全第一，质量第一”核电建设方针，致力于推动AP1000常规岛施工质量的提升，现就提升AP1000核电常规岛施工质量管理水平，通过以下几方面进行简要阐述。
2.建立有效运行的质量保证体系项目部坚决执行“安全第一，质量第一”的核电建设方针，贯彻公司“科学管理，规范施工，精益求精，提供顾客满意的产品”的质量方针，努力实现公司“优化管理体系，创建优质工程，保证顾客满意”的质量总目标。
根据HAF 003《核电厂质量保证安全规定》及相关核安全导则和业主的程序要求，在项目管理中制定并发布了质保大纲和HSE大纲，并按法规和大纲要求进行程序编制。
项目共编制程序150份并组织程序宣贯和实施，确保“凡事有章可循，凡事有人负责，凡事有人验证，凡事有据可查”。
为保证体系有效运行，项目部下设八部一室，并配置独立的质量控制组织，即质保部和质量控制部，质保部设专职的质保工程师，监督质保体系有效运行。
质量控制部按专业配置专职的质量检验工程师，结合专业工区的一级、二级质检人员建立起有效运行的三级验收体系。
国家核安全局关于批准《三门核电厂1、2号机组换料大纲（2版）》的通知
国家核安全局关于批准《三门核电厂1、2号机组换料
大纲（2版）》的通知
文章属性
•【制定机关】国家核安全局
•【公布日期】2024.05.16
•【文号】国核安发〔2024〕74号
•【施行日期】2024.05.16
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】核与辐射安全管理
正文
关于批准《三门核电厂1、2号机组换料大纲（2版）》的通
知
国核安发〔2024〕74号三门核电有限公司：
你公司《关于恳请批复三门核电厂1、2号机组换料大纲（2版）的请示》（三门核核安发〔2023〕102号）收悉。
根据《中华人民共和国核安全法》《中华人民共和国民用核设施安全监督管理条例》的有关要求，我局对你公司提交的申请文件进行了技术审评，认为你公司《三门核电厂1、2号机组换料大纲（2版）》是可以接受的，现予批准。
你公司应遵守审评承诺，严格按照我局批准的换料大纲开展工作，确保三门核电厂1、2号机组安全。
国家核安全局
2024年5月16日。
《核电厂建设工程常规岛建筑安装工程费用定额》等42项行业标准
2019-4-1
22
NB/T 20519－2018
核电厂设备老化机理分析技术要求
2018-12-10
2019-4-1
23
NB/T 20520－2018
核电厂用金属软管通用技术条件
2018-12-10
2019-4-1
24
NB/T 20521－2018
核电厂老化与寿命管理设备筛选和分级指南
2018-12-10
2019-4-1
34
NB/T 20531－2018
核电厂主控室可居留性评价用大气弥散因子分析方法
2018-12-10
2019-4-1
35
NB/T 20532－2018
核电厂消防系统调试技术导则
2018-12-10
2019-4-1
36
NB/T 20533－2018
核电厂蒸汽旁路系统调试技术导则
2019-4-1
9
NB/T 20008.35－2018
压水堆核电厂用其他材料 第35部分：非能动余热排出热交换器用NS3105合金C形管
2018-12-10
2019-4-1
10
NB/T 20009.32－2018
压水堆核电厂用焊接材料 第32部分：低合金钢气体保护焊焊丝
2018-12-10
2019-4-1
2018-12-10
2019-4-1
16
NB/T 20513.1－2018
核电厂定期安全审查指南 第1部分：通用要求
2018-12-10
2019-4-1
17
NB/T 20514－2018
核级板式热交换器设计制造规范
2018-12-10
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三门核电常规岛建筑运维技术服务
摘要：本文描述了常规岛建筑设计从可行性研究到施工图设计直至并网发电，
共历时12年。
期间根据历次修订的标准及规范，按照核电厂建筑设计的特点，
在满足工艺设备布置的前提下，对汽轮发电机厂房的交通疏散；防火、防爆；防
腐蚀、防渗、防排水；厂房噪声控制；立面防雨处理等几方面进行设计调整优化。
在之后的运维技术服务工作中对业主反馈的问题进行多次交流沟通，提出解决方
案并加以实施。
最终满足了现行标准规范及强制性条文的要求，顺利通过消防等
各项验收并正式投产。
为常规岛的设备安全稳定运行提供良好工作环境，保证整
个项目的延续性和设计的安全可靠性，同时归纳整理的解决措施也为常规岛建筑
设计提供了宝贵的经验总结和设计依据。
关键词：常规岛设计；经验反馈；解决措
1 引言
2006年12月，国家核电自主化工作领导小组确定浙江三门核电工程项目，
作为国家首个国产化依托项目被正式列入国家核电发展规划。
从可研设计到正式
商运发电，共历时12年。
因项目建设时间跨度较长，在之后的运维技术服务工作中，业主根据现场情
况提出了许多经验反馈。
因此依据核电厂建筑设计的特点，在满足工艺设备布置
的前提下，符合有关设计技术规程和规范，从汽轮发电机厂房防火、防爆；防腐蚀、防渗、防排水；厂房噪声控制；立面防雨处理等几方面对常规岛厂房设计进
行调整优化。
具体如下：
2 正文
2.1汽轮机厂房第一跨噪声控制
常规岛厂房第一跨与核岛主控室比邻，第一跨CCS泵运行产生振动和噪音，
对主控制室的影响很大。
包括上层通风设备产生的震动及噪声对主控制室的影响。
鉴于主控室噪声控制的需求，降底噪声的影响，经与振动和噪声技术研究所相关
科技人员进行技术交流、分析研究讨论，特制定如下吸隔声墙设计方案：
（1）隔声措施及总布置：
汽机房第一跨±0.000m层电缆桥架穿墙洞，此位置漏声严重，按要求用C20
细石混凝土及防火材料（防火胶）紧密填塞。
汽机房第一跨5.339m层及10.749m层与核岛主控室比邻区域安装吸隔声墙。
与辅助厂房之间600mm缝隙安装吸隔声墙。
吸隔声墙安装于汽机房一侧，靠近
伸缩缝钢板布置。
吸隔声墙固定在钢制型材框架上，型材框架用膨胀螺栓固定于
汽机房立柱和上下墙面之间。
（2）隔声墙节点细部处理：
对于改造区域的外边界伸缩缝处通过敷设吸隔声填充物、复合吸隔声板等进行封堵，可有效降低伸缩缝处透射的噪声。
伸缩缝处吸隔声墙单元采用复合结构，由
环保吸声层、微缝吸声层、阻尼隔声层和复合隔声层四层有机组合在一起，总厚
度约300mm，总体来讲，吸隔声频段宽，隔声量大，表面吸声效果好，低频吸隔声效果好，可极大减少透射到MCR墙面的噪声。
吸隔声墙由吸隔声单元阵列布置，外表面平整美观。
吸隔声板之间采用迷宫式密封，有效减小缝隙处的透声问题，提高隔声量。
安装工艺要求：型材框架与墙体之间垫密封条，可拆卸吸声单元内表面粘贴
密封条，以保证压紧的密封效果。
大部分吸隔声单元通过背部安装，保证外表面
平整美观。
2.2汽轮机厂房屋面雨排水方案：
常规岛汽机房、披屋、核岛管道间及第一跨屋面采用虹吸式雨排系统。
优点
是整个排水系统立管内有虹吸吸力、管径粗、排水畅；立管少，厂房 A排只需2
处落水点，方便做雨水窨井接出；与电气房间、工艺管道等的碰撞机会少。
但目
前存在以下问题：1）由于杂物及泥沙易进入雨水斗，加之虹吸雨排管道多处存
在弯管，在弯头处即造成堵塞；2）且材质采用HDPE管道，在屋面雨水斗直接往
下疏通容易造成管道破裂，故需从厂房内部搭设高大脚手架或在行车上搭设脚手
架拆除部分管道进行修复，且修复耗时较长。
鉴于虹吸雨排系统在施工、建安期间及运行期间维护清理不当使得杂物及泥沙进
入管道存在易堵塞、难修复等缺点，建议在施工期间做好施工管理减少杂物进入；考虑使用临时排水，暂时不把虹吸接通，待施工完毕后再接通虹吸横管立管；也
可考虑使用外置滤网替换内置滤网，但需根据现场应用情况确定。
如担心管道破
裂漏水，可以采用外排水或镀锌钢管。
重力式雨排每档均需有立管接下来，首先影响汽机房立面美观，再则每档立管受
到汽机房内空间设备管道、电气房间影响，外围空间暖通竖井核岛管道间及披屋
的影响，排水功能受限。
但重力式雨排管道多为直管不易堵塞且易疏通。
为避免
屋面雨水漏入常规岛主厂房内及每档雨水管与设备管道的碰撞，在二期设计阶段
考虑采用UPVC重力式竖管布置于室外的外排水方案，并适当加大排水管的管径。
重力雨排水立管至0m室外因为有地下室,所以把0m层楼板当屋面做并设防水层。
雨落水可排至散水坡。
2.3常规岛汽轮发电机厂房屋面暖通竖井、设备等翻沿高度不够和桥架没有设置
防水节点，引发厂房内部房间漏水。
经检查，孔洞护沿高度由结构专业设计为
150mm，但未考虑扣除屋面找坡、保温、防水层的建筑层高度。
因此在三门地区台风高发且风雨等级较高的情况下，雨水不能及时排出，水位高过翻沿，雨水沿
着桥架渗入厂房。
之后修改设计，提高翻沿高度，拟高于屋面建筑装饰面250mm。
护沿及管道与屋面护沿之间防水节点按国标图集《平屋面建筑构造》。
同样的问题发生在女儿墙与屋面之间属二次浇筑，在施工缝位置导致漏水。
建议二期屋面浇筑时将女儿墙一起浇筑，浇筑高度宜控制在建筑装饰面500mm
以上。
2.4砌筑墙体
2.4.1工程施工中，外墙为混凝土多孔砖干燥收缩慢，砌筑完成后较长一段时
间中还在收缩变形，易产生裂缝，进而在台风期间产生墙体渗水现象。
考虑到外
墙开裂的原因有很多，更多的原因属于施工范畴。
根据砌体结构设计规范和建筑
设计说明自承重外墙混凝土多孔砖的强度等级要达到MU10，粉刷砂浆的强度要
达到MB15、MB10。
建议在后续施工中，在满足规范要求的前提下，所有外墙砖
均采用实心砖.
2.4.2为满足工业建筑节能和结构荷载要求，内墙为蒸压加气混凝土砌块。
蒸压加气混凝土砌块由于体积较大，材质疏松，不应直接在其上设置埋件。
因此
建议采取以下措施：
（1）在同一水平标高位置设置多块埋件，建筑应设置圈梁供埋件安装；
(2)、在同一垂直标高位置设置多块埋件，建筑应设置构造柱供埋件安装；
(3)、在单块埋件处，应设置混凝土预制块供埋件安装，（混凝土预制块尺寸
应与蒸压加气混凝土砌块相匹配，避免裁切砌块）；
(4)、工艺要求埋件荷载大于500kg时与结构专业配合设计。
2.5汽轮机主厂房0米层再生间及精处理区渗水及墙面粉化事宜
从2012年6月起这两区域因调试排放水的原因，再生间墙面出现墙面腐蚀粉化及渗水现象，渗入到楼板结构层的调试水，最终在楼梯板边处和精处理区围堰出现渗水现象，渗水量与调试排放量和排放期直接相关，造成外墙表面腻子涂料潮湿起壳、脱落。
原因分析：围堰为后期增加，内部无防水层，排水地漏个数少，导致围堰积水和楼板渗漏。
地漏被套管封闭，仅留设了两个小孔；支架固定在结构层(或耐酸砖)上用耐酸水泥+水玻璃浆封堵。
这两个区域在调试开始后不时进行试验水排放，而水又不能及时排放，对原耐酸砖及其粘接材料进行腐蚀，导致墙面涂层、瓷砖及围堰腐蚀严重粉化，渗入结构层上后形成水的通道，沿此通道形成渗水现象，调试排放水对墙面装饰层的腐蚀造成涂层及面砖起皮、脱落、粉化。
处理方案：针对相关区域的渗水问题，确定按照“土建防水为主，工艺改造为辅”原则进行处理，通过土建专业增加防水层，工艺专业增加内窥镜和排水管等措施进行改造以解决渗水问题。
3 结论
综上所述，按照核电厂建筑设计的特点，在满足工艺设备布置的前提下结合现场实际经验反馈不断做调整、改进、优化也是个学习、总结和进步的过程。
力争做到统筹兼顾、安全可靠、技术先进、经济适用，为常规岛的设备安全稳定运行提供良好工作环境，保证整个项目的延续性。
参考文献：
[1]《火力发电厂与变电站设计防火标准》GB50229-2019.北京:中国标准出版社。
