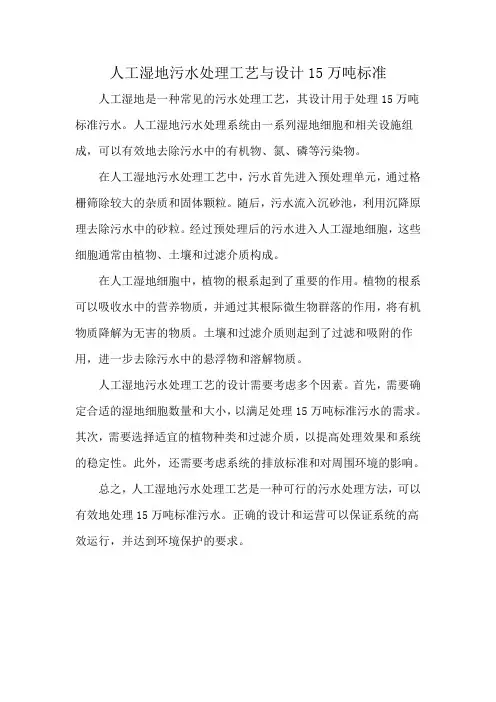

人工湿地污水处理工艺与设计15万吨标准
人工湿地污水处理工艺与设计15万吨标准
人工湿地是一种常见的污水处理工艺，其设计用于处理15万吨标准污水。
人工湿地污水处理系统由一系列湿地细胞和相关设施组成，可以有效地去除污水中的有机物、氮、磷等污染物。
在人工湿地污水处理工艺中，污水首先进入预处理单元，通过格栅筛除较大的杂质和固体颗粒。
随后，污水流入沉砂池，利用沉降原理去除污水中的砂粒。
经过预处理后的污水进入人工湿地细胞，这些细胞通常由植物、土壤和过滤介质构成。
在人工湿地细胞中，植物的根系起到了重要的作用。
植物的根系可以吸收水中的营养物质，并通过其根际微生物群落的作用，将有机物质降解为无害的物质。
土壤和过滤介质则起到了过滤和吸附的作用，进一步去除污水中的悬浮物和溶解物质。
人工湿地污水处理工艺的设计需要考虑多个因素。
首先，需要确定合适的湿地细胞数量和大小，以满足处理15万吨标准污水的需求。
其次，需要选择适宜的植物种类和过滤介质，以提高处理效果和系统的稳定性。
此外，还需要考虑系统的排放标准和对周围环境的影响。
总之，人工湿地污水处理工艺是一种可行的污水处理方法，可以有效地处理15万吨标准污水。
正确的设计和运营可以保证系统的高效运行，并达到环境保护的要求。
15万吨环境工程毕业设计西北地区某城市污水处理厂初步设计
分类号密级中国地质大学（北京）本科毕业设计题目西北地区某城市污水处理厂初步设计英文题目Preliminary Design of the Sewage Plant of A city in the North-west of China学生姓名院（系）水资源与环境学院专业环境工程学号05106131指导教师职称讲师二O一O 年六月中国地质大学（北京）本科毕业设计（论文）任务书学生姓名冯自明班级051061 专业环境工程导师姓名职称讲师单位中国地质大学（北京）毕业设计（论西北地区某城市15万吨城市污水处理厂设计文）题目毕业设计（论文）主要内容和要求：设计主要内容：1、设计说明书一份。
①设计概述、城市概况、设计范围、设计任务与资料②城市污水水量与水质的计算、排水方案与处理方案的选择③污水厂污水管道平面布置、污水处理厂平面与高程布置④泵站设计计算与污水管道水力计算⑤污水处理厂工艺流程及各单体构筑物设计计算⑥经济技术核算2、扩初设计图纸包括城市污水厂平面布置图、城市污水厂工艺高程图、污水总泵站布置图、各主要单元处理工艺的设计图纸等（10张1-2号图）。
设计要求：1、按照学院关于毕业设计的相关规定的要求，独立按时完成课程设计、要求图面正确、整洁、字迹工整。
2、本设计题目与设计成果同时上交、以便校阅。
毕业设计（论文）主要参考资料：【1】《给水排水设计手册》【2】《城镇污水处理厂污染物排放标准》（GB18918-2002）【3】《排水工程手册》（第四版）。
中国建筑工业出版社。
2000，6【4】《城镇污水处理厂附属建筑和附属设备设计标准》（GJ31-89）【5】《污水处理厂工艺设计手册》。
北京：化学工业出版社。
2003.10【6】《曝气生物滤池工艺的理论与工程应用》。
化学工业出版社。
2005.1毕业设计（论文）应完成的主要工作：1、设计说明书一份。
①设计概述、城市概况、设计范围、设计任务与资料②城市污水水量与水质的计算、排水方案与处理方案的选择③污水厂污水管道平面布置、污水处理厂平面与高程布置④泵站设计计算与污水管道水力计算⑤污水处理厂工艺流程及各单体构筑物设计计算⑥经济技术核算2、扩初设计图纸。
XX污水处理厂电气设备技术规范
XX污水处理厂电气设备技术规范投标人提供的全套设备及附件必须是全新的．未使用过的．符合本标书要求的设备。
带有※标志的设备技术性能参数要求为必须满足的部分，否则，投标文件将按没有实质性响应标书要求而被废标处理。
1.1 设计描述XX污水处理厂工程是一座日处理量15万吨的污水处理厂，由于设备性能及生化过程要求供电可靠，不允许长时间停电，所以，本工程供电负荷等级按二级负荷设计，采用双电源供电。
供电电源的电压等级为10kV。
本工程10kV鼓风机电机采用10kV供电，其他用电设备电压均为AC380/220V，根据全厂的用电负荷分布情况，全厂设一个总变配电所和一个分变配电所。
总变配电站位于水区鼓风机房旁，负责向鼓风机房、脱水机房、生物池、二沉池、回流泵房、提升泵房等供电。
设两台10/0.4kV 1600kVA变压器，变压器的运行方式为一用一备，总变配电所10kV主接线采用单母线分段接线，两段母线设3台10kV的400 kW鼓风机（两用一备）馈线柜。
10kV电源经总变配电所向分变电所及鼓风机电机提供10kV电源。
0.4kV配电系统采用单母线分段接线。
分变电站位于进水泵房附近，负责向进水泵房、粗细格栅、加氯加药间、高效沉淀池、V型滤池、反冲洗间及厂区附属建筑物等供电。
设两台10/0.4kV 1600kVA变压器，变压器的运行方式为一用一备。
0.4kV配电系统采用单母线分段接线。
10kV操作电源采用直流操作，采用智能型免维护直流电源。
为提高电网功率因数，节约能源，合理利用变配电设备。
对10kV电机设臵就地补偿装臵，对高压电机进行功率因数自动补偿，使功率因数达到0.92以上，以节约能耗，提高设备利用率。
各分变配电所采用低压就地自动补偿装臵，使功率因数达到0.92以上。
低压配电系统由三级组成。
一级为总变配电所及分变电所的低压配电，采用的抽出式低压配电柜。
对设备比较集中的地区，如：进水泵房、生物池、细格栅、鼓风机房、浓缩脱水机房、反冲洗泵房加氯加药间等设二级配电。
渭河流域城镇污水处理设施建设规划
陕西省人民政府办公厅关于印发陕西省渭河流域城镇污水处理设施建设规划的通知陕政办发〔2004〕36号各设区市人民政府，省人民政府各工作部门、各直属机构：省建设厅、计委、环保局编制的《陕西省渭河流域城镇污水处理设施建设规划》（以下简称《规划》），已经省政府2004年第3次常务会议讨论通过，现印发给你们，请认真组织实施。
渭河是黄河的第一大支流，被称作陕西的母亲河。
流域内集中了全省59.5%的人口、56%的耕地、72%的灌溉面积和82%的工业总产值，国内生产总值占全省的72.7%。
渭河流域关中地区已经成为陕西社会经济发展的命脉，渭河治理直接关系到陕西经济社会的可持续发展。
渭河流域城镇污水处理设施的建设是渭河流域环境综合整治的一个重要组成部分，对解决渭河流域污染治理问题，促进该地区经济社会可持续发展，实现西部经济强省和“一线两带”战略目标意义重大。
党中央、国务院和省委、省政府十分关心重视渭河流域的综合治理问题。
温家宝同志就渭河流域综合治理问题曾两次作出重要批示，要求充分论证，做好规划，将渭河综合治理要列入重要议程。
省委、省政府也明确要求，治理渭河污染，水利、环保、城建要联合作战，采取有力措施，堵住污染源。
一是突出“关”字，即依法治理，狠下决心，坚决关闭渭河沿岸所有的小造纸厂，对大造纸厂必须进行技术改造，达到排放标准。
二是突出“上”字，即解放思想，放开市场，关中54个县城都必须建污水处理厂，按照市场经济原则，做出详细规划，先行示范，取得经验后逐步推开。
渭河流域各级政府要充分认识渭河流域城镇污水处理的重大意义和深远影响，切实加强对城市污水处理设施建设工作的领导，按照《规划》精心组织，统筹安排，综合部署，认真实施。
同时，要加快污水处理事业改革，鼓励社会资金参与，逐步实现污水处理企业投资多元化、运作市场化。
省政府各有关工作部门要在各自的职责范围内依法加强对《规划》实施的指导、监督和检查工作，确保全省污水处理事业的健康有序发展。
15万吨每天城市生活污水处理厂初步设计(毕业设计)
前言水的缺乏已成了严重制约我国社会经济发展的“瓶颈”之一。
而据专家预测，到2030年前后，中国用水总量将达到每年7000亿至8000亿立方米，而中国实际可利用的水资源量约为8000亿至9500亿立方米，需水量已接近可利用水量的极限。
由于水资源供给的稳定性和需求的不断增长，使水具有了越来越重要的战略地位。
国外的一些专家指出，估计到21世纪水对人类的重要性将象20世纪石油对人类的重要性一样，成为一种决定国家富裕程度的珍贵商品。
一些世界著名的科学家提醒人们：一个国家如何对待它的水资源将决定这个国家是继续发展还是衰落。
那些将治理水系作为紧迫任务的国家将占有竞争优势。
如果水资源消耗殆尽，人类的健康、经济发展以及生态系统将受到威胁。
对水资源控制权的争夺，将可能在下个世纪引发许多种族和国家间的敌对。
如何解决水资源供应问题，保持水资源供给和需求之间的相对平衡，世界各缺水国家和地区长期以来都做了大量的探索一是水土流失，区域性、局部性的治理成效较大，但面上的水土流失治理进程缓慢，边治理、边破坏的现象还很严重，特别是开发建设项目人为造成新的水土流失急剧增加。
全国平均每年因开发建设活动等人为新增的水土流失面积达1万平方公里，每年堆积的废弃土石约30亿吨，其中20％流入江河，直接影响防洪保安。
二是水体污染严重，由于工业废污水排放量的急剧增长，并未经处理直接排放到河道里，导致了以淮河、太湖污染为代表的水环境恶化。
世界银行发表的中国环境报告测算，中国仅水和大气造成的污染，年损失为540亿美元，占中国年GDP的8%。
这就表明，水环境质量在继续恶化，造成的经济损失也十分巨大。
建设城市污水处理厂对环境保护、促进工农业生产和保障人民健康有现实意义和深远影响，并使经济建设、城乡建设与环境建设同步规划，同步实施，同步发展。
这样才能实现经济效益、社会效益和环境效益的统一。
第 1 章 概述1.1 基本设计资料1.1.1 毕业设计名称某市15万吨/天城市生活污水处理厂初步设计基本资料：(1)设计规模污水设计流量：315/Q m =万天，流量变化系数： 1.2Z K =(2)原污水水质指标BOD 5=180mg/L COD cr =260mg/L SS=150mg/L NH 3-N=23mg/L TN=42mg/L(3)出水水质指标符合《城镇污水处理厂污染物排放国家二级标准》BOD 5=20mg/L COD cr =20mg/L SS=20mg/L NH 3-N=15mg/L TN ≤10mg/lpH=6-9(4)气象资料某地处海河流域下游，河网密布，洼淀众多。
辛辛板污水处理厂15万吨／日二级处理污泥消化建设运行分析
１． 方 向 盘 自 转 ，不 能 回 到 中 立 ４－ 原 因 分 析 处 理 ８ ＿置 ０ ，
此 故 障发 生在修 理 或拆 开保 养转 向器后 重 新组 装 时 ， 芯 与 阀 套 的 相 对 位 置 装 错 ， 成 转 向 器 配 油 阀 造 关 系错 乱 。 重 新 装 配 联 动 器 ， 联 动 器 花 键 上 的 记 使 号对 准转 子花 键上 的 记号 。
油 泵过 度磨 损 ， 部 泄漏 严重 。检 查油 泵工 作情 况 ， 内
太 大 。排 除 措 施 ； 查 并 调 整 ， 前 束 值 在 合 理 范 围 检 使 内 。 ⑤ 纵 、 拉 杆 球 头 连 接 松 旷 。 排 除 措 施 ： 复 或 横 修
更换拉 杆 球 头 。⑥ 前 轮 轮 毂 轴 承 松 旷 。 排 除措 施 ；
中 图 分 类 号 ： ０ Ｘ５ ５ Ｘ７ ３： ０
文献 标识 码 ： Ａ
文 章 编 号 ：０ ７ ６ ２ （ ０ ６ ２ 一 Ｏ ９ — ０ １０ － ９ １２０ ）１ ０５ ２
１ 污 泥 消 化 试 验 装 置 消 化 装 置 的 主 体 是 有 机 玻 璃 柱 ， 效 容 积 １ Ｌ， 有 ３ ？ 肖化 柱 周 围 用 电 热 丝 加 热 ， 继 电 器 和 节 点 温 度 计 用
级 处 理 后 产 生 的 污 泥 可 消 化 处 理 。 消 化 后 的 污 泥 中 重 金 属 及 其 他 有 害 物 质 含 量 均 不 超 过 （ 用 污 泥 中 农 污 染 物 控 制 标 准 ＞ ＧＢ ２ ４ ８ ） 可 作 为 农 业 肥 料 。 （ ４ ８－ ４ ，
．
关 键 词 ： 市 污 水 ； 级 处 理 ； 泥 消 化 城 二 污
污水处理厂工程设计
1. 设计规模
该工程设计规模为日处理污水3万吨。
2. 处理工艺
采用高效膜生物反应器处理工艺，提高污水 净化效率。
3. 污水处理单元
包括超滤膜、反冲洗系统、化学清洗系统等 处理单元。
4. 排放标准
净化后的水质达到国家一级排放标准，改善 河流水质状况。
THANKS
谢谢您的观看
选择合适的材料：根据设计原则中提到的要求，选择具有较好耐腐蚀性能、经济性 、可扩展性的材料。
பைடு நூலகம்
管道与泵站设计的原则和方法
进行水力计算
根据污水的水质、流量和扬程等参数，进行水力计算， 确定管道和泵站的具体参数。
绘制施工图
根据设计结果绘制管道和泵站的施工图纸，包括平面图 、剖面图和零件图等。
管道与泵站施工图的绘制
01
污水分类
根据污水来源和性质，将污水分 为生活污水、工业污水、农业污 水等。
处理阶段
02
03
排放标准
污水处理过程通常分为预处理、 一级处理、二级处理、三级处理 等阶段。
污水处理厂的排放标准需满足国 家或地方的相关环保法规和标准 。
污水处理工艺流程的确定
污水水质
根据污水的水质、水量等参数，选择合适的处理工艺 。
确无误。
06
工程设计案例分析
案例一：某城市污水处理厂工程设计
1. 设计规模
该工程设计规模为日处理污水10万吨。
2. 处理工艺
采用活性污泥法处理工艺，去除污染物的同时改善水质。
3. 污水处理单元
包括格栅、沉砂池、曝气池、二沉池等处理单元。
4. 污泥处理
采用浓缩脱水一体机进行污泥处理，减少污泥产生量。
工程设计的原则和方法
万吨天城市生活污水处理厂工艺毕业设计毕业设计说明书
万吨天城市生活污水处理厂工艺毕业设计说明书1. 引言生活污水处理是现代城市建设中的重要环保工作之一。
随着城市化进程的不断加快，城市生活污水的排放量也不断增加，给环境带来严重污染和健康隐患。
本文档将对万吨天城市生活污水处理厂的工艺进行毕业设计说明，旨在设计出一个高效、经济、可持续的生活污水处理工艺方案。
2. 目标与要求设计一个万吨天城市生活污水处理厂的工艺，要求满足以下目标和要求：1.处理能力：按照设计要求，达到每天处理万吨的城市生活污水。
2.出水标准：出水达到国家、地方和环保部门规定的合格标准，保证排放水质稳定。
3.设备选型：选择适用于大规模城市生活污水处理厂的成熟、可靠的设备。
4.工艺效益：考虑投资、运行成本，力求经济、高效、节能的工艺方案。
5.后处理：设计适当的处理方案，对剩余污泥、氨氮、废气等进行处理。
3. 工艺选择与设计根据前期调研和分析，本设计方案的工艺选择如下：1.预处理：采用格栅除污器、砂沉池和调节池等工艺进行初步固液分离和调节水质。
2.活性污泥法：采用常温常压下的活性污泥法进行生物处理。
3.二沉池：采用二沉池对污水进行二次固液分离，将活性污泥与水体分离。
4.除磷除氮工艺：引入除磷和除氮工艺，提高出水水质达标率。
5.深度处理：通过混凝、沉淀和过滤等工艺进一步提高水质，确保出水水质稳定。
6.污泥处理：污泥采取浓缩、脱水、干化等处理手段，减少污泥体积，提高处理效率。
4. 设备选型与优化根据设计要求和选用工艺，对各个处理单元进行设备选型和优化。
主要设备包括：1.格栅除污器：选择适合处理大规模污水的自动化格栅除污器，提高初次固液分离效果。
2.活性污泥池：选择适宜的活性污泥曝气设备和搅拌器，保证微生物的正常生长。
3.二沉池：选用结构简单、操作稳定的二沉池设备，实现二次固液分离。
4.混凝剂添加系统：根据实际情况，选择合适的混凝剂添加系统，提高混凝效果。
5.过滤器：选用高效过滤器，去除微小颗粒物和胶体颗粒，提高水质处理效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计说明书设计任务一，设计题目15万吨 /日污水处理厂设计二，课程设计的容根据所给定的原始资料，设计某城市污水处理厂，该设计属初步设计，设计的容有： 1，设计流量的计算；2，污水处理工艺流程的选择；3，污水处理构筑物及设备型式的选择；4，污水处理构筑物的工艺计算；5，污水处理厂的总平面图布置和高程布置；6，编写设计说明书和计算书；7，绘制污水处理厂的总平面布置图和高程布置图；8，绘制污水处理构筑物工艺图。
三，课程设计的要求1.污水处理厂设计要求根据水体自净能力以及要求的处理水质并结合当地的具体条件，如水资源情况、水体污染情况等来确定污水处理程度与处理工艺流程。
无特殊要求时，污水级处理后其水质应达到《城镇污水处理厂污染物排放标准》（ GB18918－2002）中的一级标准的 B标准，即 SS≤20mg/l，COD≤60mg/l，BOD5≤ 20mg/l。
污泥处理后外运填埋。
1）根据原始资料、当地具体情况以及污水性质与成分，选择适合的污泥处理工艺方法，进行各单位构筑物的设计计算。
2）污水处理厂平面布置要紧凑合理，节省占地面积，同时应保证运行管理方便。
3）对污水与污泥处理系统要作出较准确的水力计算与高程计算。
2.图纸的具体要求（1）污水处理厂总平面图， A1图 1。
（2）污水处理厂，污泥处理工艺高程布置图， A2 图1。
设计资料一． 地形与城市规划资料1. 根据设计任务书，该城市呈西北高，东南低的走势，在北边有一条自西向东的河流。
污水处理厂厂区地形平坦，标高为 75.00米。
厂区的污水进水渠水面标高为 72.50米。
2. 该城市污水的水质如下表所示： （除 PH 外，其余项目单位为 mg/L ）项目BOD5CODcrSSTNNH4+N TP( 以 计 ) PHP150300 200 35253.56～93 ．气象资料（1）气温资料年平均气温 21.8℃ , 最热平均月气温32.6℃ , 最冷平均月气温9.7℃, 年最低气温 0.0℃ , 年最高气温 38.7 ℃ .（2）常年主导风向：东南风。
4．受纳水体水文资料受纳水体洪水位标高为 73.2米，枯水位标高为 65.7米。
常年平均水位标高为 68.20米。
污水厂的选址选择厂址应遵循如下原则：1.为保证环境卫生的要求， 厂址应与规划居住区或公共建筑群保持一定的卫生防护距离，一般不小于 300米。
2.厂址应设在城市集中供水水源的下游不小于500米的地方。
3.厂址应尽可能设在城市和工厂夏季主导风向的下方。
4.要充分利用地形，把厂址设在地形有适当坡度的城市下游地区，以满足污水处理构筑物之间水头损失的要求，使污水和污泥有自流的可能，以节约动力。
5.厂址如果靠近水体，应考虑汛期不受洪水的威胁。
6.厂址应设在地质条件较好、地下水位较低的地区。
7.厂址的选择要考虑远期发展的可能性，有扩建的余地。
污水处理工艺流程的确定在选定处理工艺流程的同时，还需要考虑确定各处理技术单元构筑物的型式，两者互为制约，互为影响。
处理工艺流程选定，主要以下列各项因素作为依据：（1）污水处理程度；（2）工程造价与运行费用；（3）当地的各项条件；（4）原污水的水量与污水流入工况。
工程施工的难易程度和运行管理需要的技术条件也是选定处理工艺流程需要考虑的因素。
根据以上考虑因素，结合任务书中原污水的水质资料，选用由完整的二级处理系统和污泥处理系统所组成的城市污水处理厂的典型工艺流程。
该流程如下：原污水细格栅提升泵站沉砂池消毒混合池二次沉淀池曝气池初次沉淀池出水污泥提升泵房污泥浓缩池脱水机房该流程的一级处理是由格珊、沉砂池和初次沉淀池所组成，其作用是去除污水中的固体污染物质，从大块垃圾到颗粒粒径为数mm 的悬浮物（非溶解性的和溶解性的）。
污水的 BOD 值，通过一级处理能够去除20%~30%。
二级处理系统采用活性污泥法处理系统，该系统是以曝气池作为核心处理设备，此外还有二级沉淀池、污泥回流系统和曝气与空气扩散系统组成。
城市污水处理厂的核心，它的主要作用是去除污水中呈胶体和溶解状态的有机物质（以BOD 或 COD 表示）。
通过二级处理，污水的 BOD 值可降至 20~30mg/L，一般可达到排放水体。
从初沉池、二沉池系统排出的生物污泥应加以妥善处置。
对污泥的处理采用了浓缩、机械脱水和最终处置等工艺。
污水处理构筑物的选型及设计要点1）格栅用以截留较大的悬浮物或漂浮物，以便减轻后续处理构筑物的处理负荷，并使之正常运行。
要根据流量选择清渣方式，机械清渣格栅适用于栅渣量大于0.2m3/d。
提升泵站前用细格栅，两套机械清渣设备。
设计参数： A、栅条间隙：机械清除为16～25mm；B、格栅栅渣量：格栅间隙为16～25mm 时是 0.10～0.05m3栅渣 /10m3污水，栅渣含水率一般为80％，容重约为 960kg/ m3C、格栅上部必须设置工作台，其高度应高出格栅前最高设计水位0.5m，工作台上应有安全冲洗设施；D、机械格栅不宜少于 2 台，如为 1 台，应设人工清除格栅备用。
E、污水过栅流速宜采用 0.6～1.0m/s，格栅前渠道水流速 0.4～ 0.9m/s；F、格栅倾角一般采用 45。
～75。
；G、格栅水头损失0.08～0.15m。
2）沉砂池用于去除比重较大的无机颗粒。
本设计采用曝气沉砂池，曝气装置设在集砂槽侧，空气扩散板距池底 0.6~0.9m，使池水流作旋流运动，无机颗粒之间的互相碰撞与摩擦机会增加，把表面附着的有机物磨去。
此外，由于旋流产生的离心力，把相对密度较大的无机物颗粒甩向外层并下沉，相对密度较轻的有机物旋至水流的中心部位随水带走。
设计参数： A 旋流速度控制在 0.25~0.30m/s之间；B 最大时流量的停留时间为1~3min、水平流速为 0.1m/s；C 有效水深为 2~3m，宽深比为 1.0~1.5，长宽比可达 5；D 曝气装置，可采用压缩空气竖管连接穿孔管（穿孔孔径为 2.5~6.0mm）或压缩空气竖管连接空气扩散板，每m3污水所需曝气量为0.1~0.2m3 或每m2 池表面积 3~5m3 /h。
去除悬浮物质，同时可去除部分BOD 5，可改善生物处理构筑物的运行条件并降低其 BOD 5负荷。
本设计选用中心进水周边出水辐流式沉淀池。
它的优点是进水中间进水管进水，然后经过水流向四边扩散，布水均匀；多位机械排泥，运行较好，管理方便，而且排泥设施已趋于稳定型。
设计参数： A 、沉淀时间为 1～1.5h；B、表面水力负荷为 1.5～ 3.0 m2/m3*h ；校核负荷 q1’ <4.34（m3/m2.h)；C、每人每日污泥量为14～27g/（p·d）或 0.36～0.83L/（ p·d）；D、池径不宜小于16m，池底坡度一般采用0.05～0.10；E、污泥含水率为 95～ 97%；F、池子直径与有效水深之比为6～ 12，缓冲层高度 ,非机械排泥时宜为为0.5m；机械排泥时，缓冲层上缘宜高出刮泥板0.3m。
4）曝气池本设计选用推流式传统活性污泥曝气池，采用鼓风曝气系统。
所谓推流，就是污水从池的一端流入，在后继水流的推动下，沿池长度流动，并从池的另一端流出。
设计参数： A、进水方式不限，出水多用溢流偃，水位较固定；B、推流曝气池池长与池宽之比（L/B ），一般大于 5～ 10；C、有效水深最小为3m，最大为 9m；超高一般为 0.5m，当采用表曝机时，机械平台宜高出水面1m 左右。
D、曝气池廊道的宽：深，多介于 1.0～1.5 之间；廊道长宜为50～ 70m；我国对推流式曝气池采用的深度多为3～5m。
E、曝气池一般结构上分为若干单元，每个单元包括一座或几座曝气池，每座曝气池常由 1 个或 2～5 个廊道组成；当廊道数为单数时，污水的进、出口分别位于曝气池的两端；而当廊道数为双数时，则位于廊道的同一侧；F、在池底应考虑排空措施，按纵向留2/1000 左右的坡度，并设直径为80～ 100mm 的放空管。
G、推流式曝气池的进水与进泥口均设于水下，采用淹没出流方式。
5）二次沉淀池二次沉淀池是活性污泥系统重要的组成部分，它的作用是泥水分离，使混合液澄清、浓缩和回流活性污泥。
大、中型污水处理厂多采用机械吸泥的圆形辐流式沉淀池。
设计参数： A 、沉淀时间为 1.5～2.5h；B、表面水力负荷为 1.0～ 1.5 m2/m3*h ；C、污泥量为 10～21g/（p·d）；D、污泥含水率为99.2～99.6%；E、池径不宜小于 16m，池底坡度一般采用0.05～0.10；E、池子直径与有效水深之比为6～12，缓冲层高度为0.3m。
F、最大允许的水平流速要比初次沉淀池的小一半；G、中心管中的下降流速不应超过0.03m/s；H、其静水头可降至0.9m，污泥底坡与水平夹角不应小于50 度。
6）污泥浓缩设备本设计选用辐流式浓缩池，设计要求同初沉池，要对污泥浓缩至设计标准7）污泥脱水设备本设计采用机械带式压滤机脱水。
8）消毒设备本设计采用两座隔板混合池，设计同隔板絮凝池。
各处理单元构筑物的平面布置：（1）贯通、连接各隔离构筑物之间的管、渠便捷、直通，避免迂回曲折；（2）土方量作到基本平衡，并避开劣质土壤地段；（3）在处理构筑物之间，应保持一定的间距，以保证敷设连接管、渠的要求，一般的间距可取值 5～ 10m，某些有特殊要求的构筑物，如污泥消化池、消化气贮罐等，其间距应按有关规定确定；（4）各处理构筑物在平面布置上，应考虑适当紧凑。
污水处理厂的高程布置（1）选择一条距离最厂、水头损失最大的流程进行水力计算。
并应适当留有余地，以保证任何情况下，处理系统能够运行正常。
（2）计算水头损失时，一般应以近期最大流量（或泵的最大出水量）作为构筑物和管渠的设计流量；计算涉及远期流量的管渠和设备时，应以远期最大流量为设计流量，并酌加扩建时的备用水头。
（ 3）还应注意污水流程与污泥流程的配合，尽量减少需抽升的污泥量，具体见高程详图。
计算说明一， 格栅的计算：计算草图如下：栅条工作平台进 水αα 1α平均设计流量： Q 平均 = 150000m 3/d =6250m 3/h =1.74m 3/s 取生活污水总变化系数 K 总=1.2最大设计流量： Q max = 150000 ×1.2 =180000m 3/d =7500 m 3/h =2.08 m 3/s 泵前格栅：采用两台中格栅并排设格栅前水深 h=1.5m ，过栅流速取 0.9m/s ，用中格栅，栅条间隙 e=20mm ，格栅安装倾角 α=60° K 总=1.20格栅栅条的间隙数： n=Q maxsin a = 2.08 sin 60 72 ehv 0.02 1.5 0.9栅槽宽度：取栅条宽度S=0.01m ，B=S(n-1)+en=0.01 （72-1） +0.02 72=2.15m进水渠道渐宽部分长度：进水渠宽 B1=1.8m,渐宽部分展开角 α1=20°，此时进 水渠道的流速为 0.77m/s ，l1=BB' = 2.15 1.80.48 m2 tan a 2 tan 20栅槽与出水渠道连接处的渐窄部分长度： l2=l1/2=0.48/2=0.24m过栅水头损失：取 k=3，h1= 2.42(0.01)4 / 320.9 2 sin 60 3 0.097 m0.02 9.81栅后槽总高度：取栅前渠道超高h2=0.3m，栅前槽高 H1=h+h2=1.3mH=h+h1+h2=1.0+0.097+0.3=1.4m栅前总长度： L=l1+l2+0.5+1.0+ H 0.48+0.24+0.5+1.0+ 1.3 =2.97mtan 60 tan 60每日栅渣量：取 W1=0.07 m3/103m3W= Q max W 86400 = 2.08 0.07 86400 =10.48m3 /dK总 1000 1.2 1000采用机械清渣。
