土石方工程量平衡
土石方平衡
大渡河枕头坝一级水电站大坝及发电厂房工程施工（合同编号：ZTB-SG-2011-002）土石方平衡及料源规划批准：审查：校核：编制：中国水利水电第三工程局有限公司枕头坝工程施工局二0一一年十一月六日土石方平衡及料源规划1、工程概况枕头坝一级水电站为大渡河干流水电梯级规划的第十九个梯级，位于四川省乐山市金口河区。
电站采用堤坝式开发，为河床式厂房，正常蓄水位624m，最大坝高86.5m，电站装机容量720MW(4×180MW)。
开发任务为发电，兼顾下游用水。
1.1本标段土石方开挖施工部位为左岸挡水及泄水建筑物工程高程600.00m 以下的基础开挖、一期纵向子围堰保留部分拆除。
填筑施工的部位包括左非溢流坝段坝纵0+077.80m以下高程575.0～601.70m之间的砂卵砾石回填、厂房坝段上游引水渠和下游尾水渠底板混凝土与开挖设计线之间的砂卵砾石回填以及进厂公路工程的石渣回填三部分；主要工程量包括：土方明挖157.86万m3，石方明挖49.03万m3，其中有用料砂卵砾石120万m3，玄武岩29万m3，土石方回填27.82万m3，一期纵向子围堰拆除土方7.58万m3。
1.2施工导流和水流控制包括河床截流、二期上下游围堰、三期下游围堰的施工、运行、维护、管理及拆除。
导流及水流控制工程开挖量6128 m3，截流工程量约6.4万m3，二期围堰填筑工程量52.01万m3，三期围堰填筑工程量3.46万m3。
1.3卡子岗料场位于坝址下游右岸漫滩和Ⅰ级阶地上，距坝址直线距离约3.0km。
分布高程580～610m，大部分位于枕头坝二级水电站库内，该段河水位高程580m，地形坡度平缓，为河流砂卵砾石层所堆积。
出露形状为顺河向长条形，可开采长度约520m，宽80～160m，面积约9.5万m2（不含天麻厂区域）。
根据对该料场开采规划分析，本料场选择在枯水期时段开采，考虑水下开采5m，规划开采终了高程为575m，开采有用料储量50万m3（扣除含泥量及天然砂）。
土石方平衡公式
土石方平衡公式土石方平衡公式是土石方工程中常用的计算公式，用于计算土方和石方的平衡量。
其中，土方指的是挖土需要的土的数量，石方指的是填土需要的石的数量。
通过平衡土方和石方的数量，可以确保土石方工程的施工顺利进行。
土石方平衡公式的计算涉及以下参数：1. 挖方系数（m）：挖土时土方的膨胀系数，一般取1.1-1.2。
2. 填方系数（n）：填土时土方的压缩系数，一般取0.9-1。
3. 设计高程（H）：挖土或填土的设计高程，以米为单位。
4. 平均地表高程（h）：土石方工程的平均地表高程，以米为单位。
5. 工程面积（A）：土石方工程的水平面积，以平方米为单位。
土石方平衡公式的一般形式如下：挖填工程量 = 挖方系数 ×工程面积 × (设计高程 - 平均地表高程)- 填方系数 ×工程面积 × (设计高程 - 平均地表高程)其中，“挖方系数 ×工程面积 × (设计高程 - 平均地表高程)”表示挖土的总工程量，即挖土所需的土的数量；“填方系数 ×工程面积 × (设计高程 - 平均地表高程)”表示填土的总工程量，即填土所需的石的数量。
通过计算两者的差值，可以获得土石方工程的平衡量。
需要注意的是，土石方平衡公式只是一个理论计算公式，实际工程中还需要考虑工程现场的实际情况及施工工艺。
在计算土石方平衡量时，还需要结合土壤的物理特性及工程地质情况，进行综合判断与调整，确保计算结果的准确性。
土石方平衡公式的应用范围广泛，适用于道路、机场、水利、建筑等各类土石方工程的施工。
在工程实施前，通过对设计图纸和现场实地勘查的了解，可以确定工程的设计高程与平均地表高程，从而计算出土石方平衡量，为施工计划的制定和材料配送提供重要依据。
综上所述，土石方平衡公式是土石方工程中重要的计算公式，通过计算土方和石方的平衡量，可以确保土石方工程的施工平衡与顺利进行。
在实际应用中，需要根据工程情况进行调整，并结合土壤的特性和工程地质情况进行综合判断，才能得出准确的计算结果。
南水北调工程土石方平衡技术的应用与研究
关键词 ： 南水北调 ； 土石方 ； 平衡 ； 技术 ； 应用 ； 研究 中图分类号 ：Ｖ １Ｔ ５ ； Ｖ ２ Ｔ ９ ；Ｖ １ Ｔ ５ 文献标识码 ： Ｂ 文章编号 ：０ １２ ８ ２ １ ）６０ ３ －５ １０ －１４｛０ １０ －１８０
１ 概
述
该 研究项 目为南 水北 调 中线一 期工 程 总干渠 黄河 北 一美河 北 段 鹤 壁段 施 工 Ｉ ， 于河 南 省 标 位 鹤壁 市 淇县 ， 段 全 长 １ ｍ， 为 明渠 ， 段 内 标 １ｋ 均 标 有各 种 建 筑物 ２ ４座 ， 中左 排 建筑 物 ９座 、 水 其 分 口 １座 、 桥梁 ｌ 、 ２座 渡槽 ２座 。渠 道 断面 为梯 形 ， 设 计 渠底 宽度 为 １ 渠 底 高 程 为 ９ ．６ ９ｍ， ０ ０ １—
土石 方量 为 ３ ２ ８万 Ｉ ， 中清基 ４ ． ９． ｌ 其 ｌ ５ ２万 ｍ 。
（） ３ 总干渠鹤壁段 （ １ 第 标段） 渠道开挖图；
（ ） 干 渠 鹤 壁 段 （ １标 段 ） 道 横 断 面 ４总 第 渠
图：
收 稿 日期 ：０ １ ８１ ２ １－ —７ ０
（ ） 排 建筑 物土 石方计 算过 程及 结果 。 ２左
８ ． ６ 渠 道 内一级 边坡 坡 比为 １ ２， ９ ６ ８ｍ， ： 一级 马道 （ 堤顶 ） ５ｍ， 坡 为 １ ２—１ １ ５， 道 纵 比降 宽 外 ： ：． 渠
（） ５ 总干渠鹤壁段（ １ 第 标段 ） 渠道湿陷性黄 土处 理布 置 图 ；
（ ） 道 土石方 开挖 、 ６渠 回填技 术要求 ；
于 土石 方平 衡 和调 配 。经 计算 ， 梁 土石 方 开 挖 桥
量 为 ６ ５万 ｍ 。 ．
土石方平衡公式

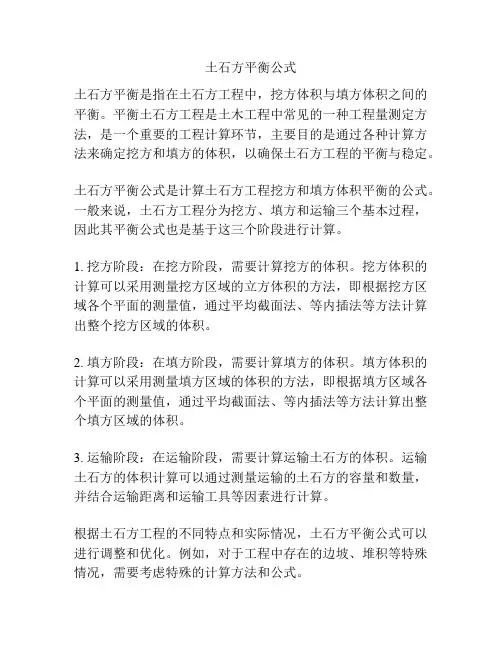

土石方平衡公式土石方平衡是指在土石方工程中，挖方体积与填方体积之间的平衡。
平衡土石方工程是土木工程中常见的一种工程量测定方法，是一个重要的工程计算环节，主要目的是通过各种计算方法来确定挖方和填方的体积，以确保土石方工程的平衡与稳定。
土石方平衡公式是计算土石方工程挖方和填方体积平衡的公式。
一般来说，土石方工程分为挖方、填方和运输三个基本过程，因此其平衡公式也是基于这三个阶段进行计算。
1. 挖方阶段：在挖方阶段，需要计算挖方的体积。
挖方体积的计算可以采用测量挖方区域的立方体积的方法，即根据挖方区域各个平面的测量值，通过平均截面法、等内插法等方法计算出整个挖方区域的体积。
2. 填方阶段：在填方阶段，需要计算填方的体积。
填方体积的计算可以采用测量填方区域的体积的方法，即根据填方区域各个平面的测量值，通过平均截面法、等内插法等方法计算出整个填方区域的体积。
3. 运输阶段：在运输阶段，需要计算运输土石方的体积。
运输土石方的体积计算可以通过测量运输的土石方的容量和数量，并结合运输距离和运输工具等因素进行计算。
根据土石方工程的不同特点和实际情况，土石方平衡公式可以进行调整和优化。
例如，对于工程中存在的边坡、堆积等特殊情况，需要考虑特殊的计算方法和公式。
除了上述基本的土石方平衡公式外，还可以根据具体的工程要求和技术标准，应用更加精确和细致的计算方法。
例如，通过现代测量技术、遥感技术和地理信息系统等方法，可以获取更精确的土石方体积数据，从而提高土石方平衡计算的准确性。
在实际的土石方工程中，土石方平衡公式是工程量测定的一项重要内容。
合理、准确的计算土石方体积平衡，不仅可以保证工程质量和安全，还可以有效控制工程造价和节约资源。
因此，土石方平衡公式的研究与应用对于土石方工程的设计、施工和管理都具有重要意义。
总之，土石方平衡公式是计算土石方工程挖方和填方体积平衡的关键，通过合理的计算方法和公式，可以确保土石方工程的平衡与稳定。
南水北调中线一期工程土石方平衡方案文档
资料共享南水北调中线一期工程总干渠陶岔~沙河南(委托建管项目)方城段段第三施工标段（合同编号：HNJ-2010/FC /SG-003）土石方平衡方案批准审核编制中国水利水电第三工程局有限公司南水北调中线工程方城段三标项目部二〇一一年三月资料共享资料共享目录一、工程概况 (1)（一）渠线工程地质条件 (1)（二）左岸排水建筑物工程地质条件 (3)（三）渠渠交叉建筑物工程地质条件 (4)（四）公路桥建筑物工程地质条件 (4)（五）土料场 (4)二、编制依据 (6)三、土方调配方案 (6)1资料共享土方平衡方案一、工程概况南水北调中线一期工程总干渠陶岔～沙河南段是中线输水工程的首段，位于河南省南阳市、平顶山市境内。
南水北调中线一期总干渠陶岔渠首至沙河南段工程方城段（以下简称“方城段”）是总干渠陶岔渠首至沙河南段一个设计单元，位于河南省南阳市方城县境内，起点位于小清河支流东岸宛城区和方城县的分界处，设计桩号124+751，终点位于三里河北岸方城县和叶县交界处，设计桩号185+545。
全渠段设计流量330m3/s，加大流量400 m3/s。
方城-3标是第3个标段，起点设计桩号138+551，轴线坐标为(X=3669249.953m，Y=486815.701m)(1954年北京坐标系，下同)，终点设计桩号145+651，轴线坐标为(X=3672702.790m，Y=492896.220m),方城-3标长度为7.100km。
本标段主要工程量为：土石方开挖347.4万m3，其中软岩41万m3；各种土方填筑91.3万m3，其中改性土33.85万m3，粘土回填51.1万m3，弱膨胀土填筑6.35万m3。
方城-3标沿线共布置各类建筑物11座，包括：3座左岸排水建筑物，2座渠渠交叉建筑物，3座公路桥，3座生产桥。
（一）渠线工程地质条件1、桩号138＋551～139+961渠段为上粘性土、软粘土、下软质碎屑岩渠段，地形平坦，渠道挖深8～9m，填高1～2m，渠坡主要由al-lQ3粉质粘土，粉质壤土、及有机质粘土组成。
水土保持土石方平衡表

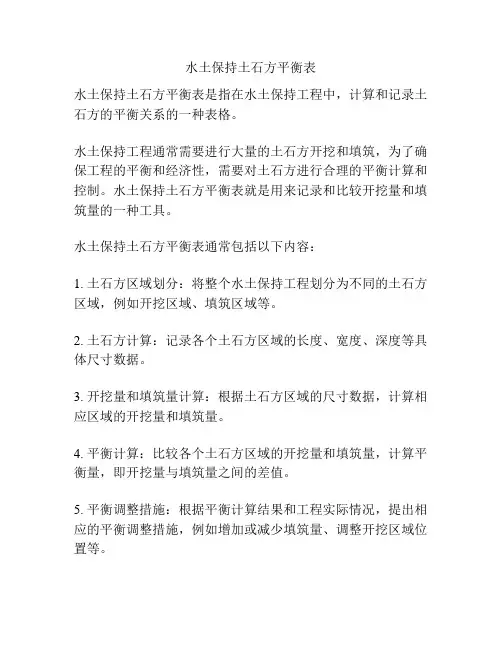

水土保持土石方平衡表
水土保持土石方平衡表是指在水土保持工程中，计算和记录土石方的平衡关系的一种表格。
水土保持工程通常需要进行大量的土石方开挖和填筑，为了确保工程的平衡和经济性，需要对土石方进行合理的平衡计算和控制。
水土保持土石方平衡表就是用来记录和比较开挖量和填筑量的一种工具。
水土保持土石方平衡表通常包括以下内容：
1. 土石方区域划分：将整个水土保持工程划分为不同的土石方区域，例如开挖区域、填筑区域等。
2. 土石方计算：记录各个土石方区域的长度、宽度、深度等具体尺寸数据。
3. 开挖量和填筑量计算：根据土石方区域的尺寸数据，计算相应区域的开挖量和填筑量。
4. 平衡计算：比较各个土石方区域的开挖量和填筑量，计算平衡量，即开挖量与填筑量之间的差值。
5. 平衡调整措施：根据平衡计算结果和工程实际情况，提出相应的平衡调整措施，例如增加或减少填筑量、调整开挖区域位置等。
通过水土保持土石方平衡表的记录和计算，可以帮助工程师合理安排土石方的开挖和填筑工作，达到平衡控制土石方的目的，保证工程的顺利进行和经济性。
土石方平衡计算表
土石方工程量平衡计算1．土石方工程量的计算方法土石方工程量的计算方法很多，有方格网计算法、横断面计算法、查表法、计算图表法等。
常用的是前两种方法。
(一)方格网计算法将绘有等高线的总平面图划分为若干正方形方格网，间距取决于地表的复杂程度和计算的精度，一般采用20一40m；在每个方格中分别填入自然标高、设计标高、施工高程，分别算出每个方格的控、填方量，然后汇总。
(二)横断面计算法一般用于场地纵横坡度变化有规律的地段，精度较低。
横断面线的走向，应取垂直于地形等高线的方向。
间距视地形情况而定，平坦地区可取40-~l00m，复杂地区可取l0~30m。
2．土石方平衡为了减少工程投资，建设场地的土石方工程，在可能情况下，应尽量考虑平衡。
在进行土石方平衡时，除了考虑场地平整的填、挖土石方量外，还要考虑地下室、建筑物及构筑物的基础，地下工程管线等土石方量。
同时还要考虑松散系数的因素。
松散系数，是自然土经开挖并运至填方区夯实后的体积与原体积的比值。
各类土的松散系数见表2-43所列。
几种土的松散系数表2－43五、管线设置及管网综合1．主要工程管线特性及用途(1)给水管网。
水厂或高位水池(独立水源)有压力管线至用户。
采用钢、铸铁、水泥管，多埋于地下。
一般生活和消防用水可合用一管道，生活和生产用水一般分开设置。
(2)排水管。
由用户的污，废水经管道排入污水净化设施。
一般进入化粪池净化后的污水排入市政下水网，在化粪池内发酵的粪便应定期半年至一年掏出。
公共餐饮污水，经室内隔油器排至室外隔油井。
其污油定时掏出，污水全部进入市政管网。
在大城市尤其是国外是将污水排人市政管线，经提升污水站至大污水处理场统一处置。
最后经净化处理后的污水再排入河道。
排水管一般用混凝土管，小型排水管用陶土管或砖砌沟。
(3)雨水管。
一般应独立成系统，经管网排至河道。
个别小城镇有雨、污水合流于一管的做法。
(4)蒸汽、热水管。
均称热力管，热源经钢管保温管道系统埋入地下或做管沟，再由架空管线送至用户。
土石方平衡结算案例
土石方平衡结算案例土石方平衡结算是指在土石方工程中，根据实际工程量与合同约定的工程量进行结算的过程。
下面我将从多个角度来解释土石方平衡结算的案例。
首先，让我们来看一个具体的案例。
假设某工程合同约定挖土10000立方米、填方8000立方米。
在实际施工过程中，挖土量实际为11000立方米，填方量为7500立方米。
根据合同约定，挖土方量超出了1000立方米，而填方量少于800立方米。
因此，需要进行土石方平衡结算来确定超额挖土和不足填方的结算金额。
其次，从技术角度来看，土石方平衡结算涉及到工程量的测量和计算。
在上述案例中，需要对实际挖土和填方的工程量进行精确测量，并与合同约定的工程量进行对比。
同时，还需要考虑挖土和填方的工程量差异对工程造价的影响，例如超额挖土可能导致运输成本增加，而不足填方可能需要额外的材料补充。
另外，从法律角度来看，土石方平衡结算涉及合同约定和法律规定的履行。
在上述案例中，需要参考工程合同中关于土石方工程量约定的条款，以确定超额挖土和不足填方的责任归属和结算方式。
同时，还需要考虑当地土地管理和工程建设相关法律法规对土石方工程的规定，以确保结算过程合法合规。
最后，从经济角度来看，土石方平衡结算涉及工程造价的控制和分配。
在上述案例中，超额挖土和不足填方会对工程造价产生影响，因此需要进行合理的结算来确定额外费用或者减少费用的金额。
同时，还需要考虑土石方平衡结算对工程进度和质量的影响，以确保结算结果能够综合考虑工程的经济效益。
综上所述，土石方平衡结算涉及技术、法律和经济等多个方面，需要综合考虑实际工程情况和合同约定，以达到公平合理的结算结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土石方工程量平衡1．土石方工程量的计算方法土石方工程量的计算方法很多，有方格网计算法、横断面计算法、查表法、计算图表法等。
常用的是前两种方法。
(一)方格网计算法将绘有等高线的总平面图划分为若干正方形方格网，间距取决于地表的复杂程度和计算的精度，一般采用20一40m；在每个方格中分别填入自然标高、设计标高、施工高程，分别算出每个方格的控、填方量，然后汇总。
(二)横断面计算法一般用于场地纵横坡度变化有规律的地段，精度较低。
横断面线的走向，应取垂直于地形等高线的方向。
间距视地形情况而定，平坦地区可取40-~l00m，复杂地区可取l0~30m。
2．土石方平衡为了减少工程投资，建设场地的土石方工程，在可能情况下，应尽量考虑平衡。
在进行土石方平衡时，除了考虑场地平整的填、挖土石方量外，还要考虑地下室、建筑物及构筑物的基础，地下工程管线等土石方量。
同时还要考虑松散系数的因素。
松散系数，是自然土经开挖并运至填方区夯实后的体积与原体积的比值。
各类土的松散系数见表2-43所列。
几种土的松散系数表2－43系数名称土的种类系数（％）松散系数非黏性土黏性土岩石类填土1.5~2.5 3.0~5.0 10.0~15.0压实系数大孔性土（机械夯实）10.0~20.0 五、管线设置及管网综合1．主要工程管线特性及用途(1)给水管网。
水厂或高位水池(独立水源)有压力管线至用户。
采用钢、铸铁、水泥管，多埋于地下。
一般生活和消防用水可合用一管道，生活和生产用水一般分开设置。
(2)排水管。
由用户的污，废水经管道排入污水净化设施。
一般进入化粪池净化后的污水排入市政下水网，在化粪池内发酵的粪便应定期半年至一年掏出。
公共餐饮污水，经室内隔油器排至室外隔油井。
其污油定时掏出，污水全部进入市政管网。
在大城市尤其是国外是将污水排人市政管线，经提升污水站至大污水处理场统一处置。
最后经净化处理后的污水再排入河道。
排水管一般用混凝土管，小型排水管用陶土管或砖砌沟。
(3)雨水管。
一般应独立成系统，经管网排至河道。
个别小城镇有雨、污水合流于一管的做法。
(4)蒸汽、热水管。
均称热力管，热源经钢管保温管道系统埋入地下或做管沟，再由架空管线送至用户。
(5)煤气、天然气管。
统称燃气管，系由城市分配站或调压站调整压力后，将燃气输送给用户的管道。
敷设方式在生活区一般是埋地，在厂区也有架空设置的。
(6)电力线路。
系指发电厂或变电所的电能输送到用户的线路。
外网220kV、ll0kV和35kV；内网指建设场区内l0kV和4kV电压，电力线要绝缘，有架空和埋地两种敷线方式，电力线距建筑有严格的距离要求。
(7)弱电线路。
一般指电话、广播、电视线路，可用多芯、光纤及铜轴等电缆。
一般要远离电力网线。
(8)其他管线。
应根据生产、生活需要而定，如氧气、乙炔、压缩空气、输油及化工管线等。
注意安全防腐蚀要求。
2．管线的敷设方式敷设方式主要有以下三种：(1)地下敷线方式：此种方式不影响地上环境，直埋施工简便，管沟埋设特别是多管线时，施工挖土量及占地面积大，且不便于检修。
(2)地上敷线方式：人流货运少时，根据地形可采取此方式。
此方式具有投资省、施工快、易检修的优点。
更适于山岩地段。
但煤气及排水管还需采用地下埋设的方式。
(3)架空敷线方式：不受地形、地质条件限制。
适于工厂采用，管线多，管径大，用高、低支架支承。
3．需注意的问题场地中管线的设置在一般情况下采取地下敷设，在具体的设计中需要注意以下几点：(1)各种管线的敷设不应影响建筑物的安全，并且应防止管线受腐蚀、沉陷、振动、荷载等影响而损坏。
(2)管线应根据其不同特性和要求综合布置，对安全、卫生、防干扰等有影响的管线不应共沟或靠近敷设。
(3)地下管线的走向宜沿道路或与主体建筑平行布置，并力求线形顺直、短捷和适当集中，尽量减少转弯，并应使管线之间以及管线与道路之间尽量减少交叉。
(4)与道路平行的管线不宜设于车道下，不可避免时应尽量将埋深较大、翻修较少的管线布置在车道下。
4．地下管线布置原则：a．地下管线的合理安排顺序，应是从建筑物基础外缘向道路中心。
由浅入深的安排下列管道：电信电缆、电力电缆、热力管(沟)、压缩空气管、煤气管、氧气管、乙炔管、给水管、雨水管，最后是污水管。
b．地下管线的基本布置次序，从建筑物基础外缘向外，离建筑物由近及远的水平排序宜为：电力管线或电信管线、燃气管、热力管、给水管、雨水管、污水管。
c.地下管线一般宜敷设在车行道以外的地段，特殊困难时才可以采取加固措施，后将检修较少的给水管和排水管布置在车行道下。
d．饮用水管应避免与排水管及其他含酸碱腐蚀、有毒物料管线共沟敷设。
避免将直流电力电缆与其他金属管线靠近敷设。
f.尽可能将性质类似、埋深接近的管线并排列在一起，有条件的可共沟敷设。
e.地下管线交叉时，应符合下列条件要求：a)将煤气、易燃可燃液体管道，布置在其他管道上面；b)给水管应在污水管上面；c)电力电缆应在热力管和电讯电缆的下边，并在其他管线的上面。
f．互相干扰、影响的管道不能共沟。
g．地下管线可敷设在绿化带下，但不宜布置在乔木下。
h地下管线重叠时，应将检修量多的、管径小的放在上面，将有污染的放在下面。
5．地上和架空管线敷设原则：A．地上和架空管线应不影响交通运输及人行安全。
B．应不影响建筑物的采光和通风。
c无干扰的管线，尽可能集中在同一支架上。
6．管线敷设发生矛盾时的处理原则。
临时管线让永久性管线；管径小的让管径大的；可弯曲的让不可弯曲的；新设计的让原有的；有压力管道让重力自流的管道；施工量小的让施工量大的。
7．管线布置间距各类管线应根据不同的特性和设置要求综合布置。
为避免相互之间的干扰，管线与管线应保证一定间距，相互之间的水平与垂直净距，宜符合表2—44和表2—45中的规定。
考虑到建筑物安全的要求和防止管线受腐蚀、沉陷、振动及重压的影响，各种管线与场地中的各种建筑物、构筑物之间又应保证一定的水平间距，其最小值应满足表2—46中的要求。
为避免地下管线对场地中树木生长的不利影响，同时也为避免树根对管线的坏，地下管线的布置与绿化树木之间同样须保证一定的安全距离，最小水平净距见表2—47所列。
各类地下管线最小水平净距表2－44管线名称给水管排水管燃气管③热力管电力电缆电信电缆电信管道低压中压高压排水管1．5 1．5燃低压1．O 1．O气管中压1．5 1．5③高压2．O 2．O 热力管1．5 1．5 1．O 1．5 2．0电力电缆1．O 1．O 1．O 1．O 1．O 2．O电信电缆1．O 1．0 1．O 1．O 2．O 1．0O．5电信管道1．O 1．O 1．O 1．0 2．O 1．O1．2 0．2注：①表中给水管与排水管之间的净距适用于管径小于或等于200mm，当管径大于200mm时，应大于或等于3．Om；②大于或等于lOkV的电力电缆与其他任何电力电线之间应大于或等于0．25m，如加套管，净距可减至0．1m；小于lOkV电力电缆之间应大于或等于0．1m；③低压燃气管的压力为小于或等于0．005MPa、中压为0．005～0．3MPa、高压为0．3~0．8MPa。
各种地下管线之间的最小垂直净距(m) 表2—45管线名称给水管排水管燃气管热力管电力电缆电信电缆电信管道给水管O．15排水管0．15燃气管0．1 O．15O．1热力管0．15 0．15O．1电力电缆O．2 0．5 O．20．5O．5电信电缆O．2 0．5 O．2O．15O．2 O．1 0．1电信管道0．1 O．15 0．1O．15O．15 O．15 O．1明沟沟底O．5 O．5 0．5O．5O．5 O．5 O．5涵洞基底O．15 0．15 O．15O．150．5 0．2 O．25铁路轨底1．O 1．2 1．O1．21．O 1．O 1．O各种管线与建、构筑物之间的最小水平间距(m) 表2—46建筑物基础地上杆柱(中心)铁路(中心)城市道路侧石边缘公路边缘围墙或篱笆给水管3．01．O 5．O 1．O 1．0 1．5排水管3．O1．5 5．0 1．5 1．O 1．5燃低压2．O1．O 3．75 1．5 1．O 1．5气管中压3．O1．0 3．75 1．5 1．O 1．5高压4．O1．O 5．OO 2．O 1．O 1．5热力管1．0 3．75 1．5 1．0 1．5电力电缆0．6 0．5 3．75 1．5 1．0 0．5电信电缆0．6 0．5 3．75 1．5 1．0 0．5电信管道1．5 1．0 3．75 1．5 1．0 0．5注：①表中给水管与城市道路侧石边缘的水平间距1.0m适用于管径小于或等于900mm，当管径大于200mm时应大于或等于1．5m；②表中给水管与围墙或篱笆的水平间距1．5m是适用于管径小于或等于200m，当管径大于200mn、时应大于或等于2．5m；③排水管与建筑物基础的水平间距，当埋深浅于建筑物基础时心大于或等于2．0m；④表中热力管与建筑物基础的虽小水平间距对于管沟敷设的热力管道为0．5m，对直埋闭式热力管道管径小于或等于250mm时为2．5m，管径大于或等于300mm时为l0m，对于直埋式热力管道为5．0m管线与绿化树种间的最小水平净距（m）表2－47管线名称最小水平净距管线名称最小水平净距乔木（至中心）灌木乔木（至中心）灌木1.5 不限 1.5 1.5给水管、闸井1.0 不限2.0 不限污水管、雨水管、深井1.5 1.52.0 1.2燃气管、探井1.5 1.0 1.0 0.5电力电缆、电信电缆、电信管道。
