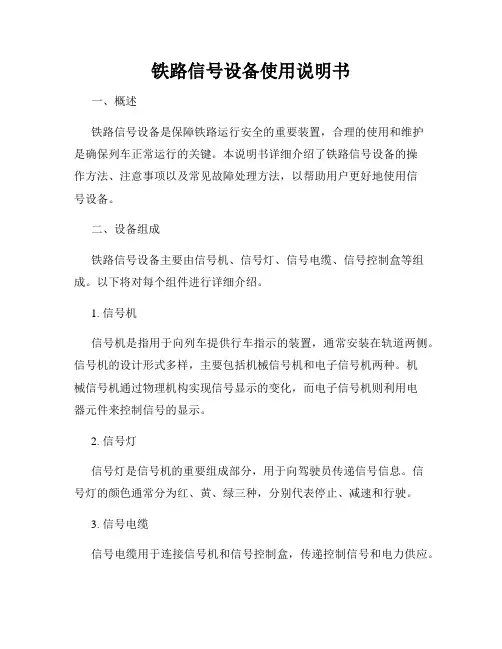

铁路信号设备使用说明书一、概述铁路信号设备是保障铁路运行安全的重要装置，合理的使用和维护是确保列车正常运行的关键。
本说明书详细介绍了铁路信号设备的操作方法、注意事项以及常见故障处理方法，以帮助用户更好地使用信号设备。
二、设备组成铁路信号设备主要由信号机、信号灯、信号电缆、信号控制盒等组成。
以下将对每个组件进行详细介绍。
1. 信号机信号机是指用于向列车提供行车指示的装置，通常安装在轨道两侧。
信号机的设计形式多样，主要包括机械信号机和电子信号机两种。
机械信号机通过物理机构实现信号显示的变化，而电子信号机则利用电器元件来控制信号的显示。
2. 信号灯信号灯是信号机的重要组成部分，用于向驾驶员传递信号信息。
信号灯的颜色通常分为红、黄、绿三种，分别代表停止、减速和行驶。
3. 信号电缆信号电缆用于连接信号机和信号控制盒，传递控制信号和电力供应。
4. 信号控制盒信号控制盒是铁路信号设备的控制中心，用于对信号机进行控制和操作。
三、操作方法1. 信号机操作在列车运行过程中，操作人员需要根据行车指示进行信号机的操作。
对于机械信号机，通过转动信号机手柄或操作杆可以改变信号的状态；对于电子信号机，可以通过操作控制盒上的按钮或触摸屏来实现信号状态的改变。
2. 信号灯操作信号灯的操作很简单，通常是通过控制盒上的按钮进行控制。
按下按钮可以改变信号灯的颜色，从而改变信号的含义。
3. 故障处理在日常使用中，可能会遇到一些信号设备的故障。
以下是常见故障及处理方法的简要介绍。
- 信号灯无法正常显示：检查信号灯是否接触不良，若有松动应及时修复。
- 信号机无法转动或操作困难：检查机械部件是否有损坏，必要时进行维修。
- 信号控制盒无法控制信号机：检查电缆连接是否正确，如有问题应及时更换或修复。
四、注意事项1. 操作人员需经过专业培训并取得相关证书，方可操作信号设备。
2. 在使用信号设备时，应保持设备周围的环境整洁，避免杂物堆积或影响设备正常使用。
常用电工仪器仪表使用方法
机械式万用表由磁电式表 头，功能旋钮、调零旋钮、
数字式万用表
数字万用表主要由两大部分构成：第一部分是输 入与变换部分，其主要作用是通过电流电压转换 器、交流直流转换器、电阻电压转换器将各测量 量转化为直流电压量，再通过量程选择，经方法 或者衰减电路送入模数转换器进行转化处理；第 二部分是模数转换电路，译码电路与显示部分， 其构成作用与直流数字电压表的电路相同。
常用电工仪表原理及 使用
万用表
字表 式，
单 击 此
万目 处
用前 添
表常 加
。用 小
万 用
标 题
表
为
数
伍
式万 万用
单 击 此
用表 处
表按 添
和照 加
数表 小
字头 式分
标 题
万为
用机
械
肆
之的 一电
单 击 此
。工 处
电添
子加
测小
量 仪
标 题
器
仪
表
叁
便量 ，功
单 击 此成能Biblioteka 处为、 添最操 加
常作 小
用简 、单
测量方法
谢 谢
注意事项
被测设备必须与其他电源断开，测量完毕一定 要将被测设备充分放电（约需2~3分钟），以 保护设备及人身安全。
铁路信号设备操作说明书
铁路信号设备操作说明书操作说明书1. 介绍本操作说明书详细介绍了铁路信号设备的使用方法和操作步骤，旨在帮助操作人员正确使用信号设备并确保铁路运输的安全性和可靠性。
2. 设备概述铁路信号设备是用于控制列车运行的重要系统，包括信号灯、信号机、轨道电路等。
它们通过显示不同的信号状态，向驾驶员和乘客传递列车运行的指令和信息。
3. 操作准备在进行信号设备的操作前，请确保以下准备工作完成：- 熟悉信号设备的外观和功能，了解不同的信号表示含义；- 检查信号设备是否正常工作，如有故障或损坏应及时报修；- 确保设备周围没有杂物或障碍物。
4. 操作步骤4.1 开启信号设备- 打开信号设备的电源开关，确保设备处于工作状态；- 检查设备显示屏或指示灯，确认其正常工作。
4.2 设定信号状态- 通过设备上的控制按钮或开关，设定所需的信号状态；- 注意根据不同的需要选择正确的信号显示方式，如绿灯、红灯、黄灯等。
4.3 监控信号显示- 设备设置完成后，监控信号设备的显示情况；- 确认信号灯或信号机的显示是否与设定一致。
4.4 故障处理- 当信号设备出现故障时，应立即停止使用，并报修；- 在等待维修期间，通过其他手段确保列车行驶的安全。
5. 注意事项5.1 安全第一- 操作人员应严格按照操作规程进行操作，确保操作过程中的人身安全；- 若发现信号设备存在安全隐患，应立即停止使用并上报相关部门。
5.2 维护保养- 定期对信号设备进行检查，确保其正常工作；- 注意清理设备周围的杂物和灰尘，防止影响设备的正常运行。
5.3 故障报修- 一旦发现信号设备故障，应立即报修；- 提供详细的故障描述和相关情况，以便维修人员快速处理。
6. 总结本操作说明书详细介绍了铁路信号设备的使用方法和操作步骤，帮助操作人员正确操作信号设备，并维护设备的正常运行。
操作人员应始终将安全放在首位，及时报修设备故障，确保铁路运输的安全性和可靠性。
（本操作说明书仅供参考，请根据实际情况进行操作。
铁路设备使用说明书
铁路设备使用说明书使用说明书一、引言欢迎使用本铁路设备。
本使用说明书旨在向用户提供详细的操作指南，以确保设备的正确和安全使用。
在使用设备之前，请仔细阅读本说明书，并按照说明进行操作。
二、产品概述本铁路设备是一种先进的设备，用于提供铁路线路维护和保养的支持。
设计合理，性能稳定，可靠性高，以满足用户的需求。
以下将对设备的外观、结构和主要功能进行介绍。
1. 外观特点本设备采用优质钢材制作而成，外观简洁大方，经过精湛的工艺处理，耐用且易于清洁。
设备外壳配有显示屏和操作按钮，便于用户进行各项操作。
2. 结构组成铁路设备主要包括控制系统、传动系统、气动系统等多个部分。
这些部分经过合理组织与安装，以确保设备的高效运行和准确操作。
3. 主要功能本设备可用于铁路线路的巡检、维修和保养。
具有精确的测量功能和数据记录功能，可以对线路故障进行快速检测，并提供有效的解决方案。
三、操作方法1. 设备启动在使用设备之前，请确保设备的电源连接正常，并检查设备的各项部件是否安装完好。
按下启动按钮后，系统将自动进行初始化和自检，启动成功后显示屏将显示主界面。
2. 巡检操作在巡检操作中，用户可以通过设备的控制系统对铁路线路进行检测。
根据具体任务需求，选择巡检模式，并根据显示屏上的指引进行操作。
设备将自动记录相关数据，并在完成巡检后生成巡检报告。
3. 维修操作当发现铁路线路存在故障或需要进行维护时，用户可以切换至维修模式。
在维修操作中，用户可以根据设备提供的测量数据，判断故障原因，并选择相应的维修操作。
设备会提供文字和声音提示，指导用户完成维修过程。
4. 保养操作为确保设备的长期使用和性能稳定，需要定期对设备进行保养。
用户可以在设备的保养模式下，按照保养指引进行相关操作。
设备将提供保养建议和保养记录，以帮助用户更好地维护设备。
四、安全注意事项1. 在使用设备时，请确保工作场所的环境安全。
2. 使用设备前，请穿戴好个人防护装备，以防万一发生意外情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铁路供电段常用仪器仪表使用指导书1.适用范围本作业指导书适用于供电段管内低压电气设备的各种参数的检测与测量。
2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。
《铁路电力安全工作规程》铁运〔1999〕103号《铁路电力管理规程》铁运〔1999〕103号《铁路电力工程施工技术指南》 TZ207-2007《铁路电力工程施工质量验收标准》 TB10420-2003 J290-2004 《铁路电力设备安装标准》第三版（80）铁机字 1817号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路电力安全工作规程》、《铁路电力管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。
4.常用仪表的使用4.1.万用表的使用4.1.1.接线柱的选用。
万用表有多个接线柱，如“＋”、“－”或“＊”、“2500V”、“5A”等。
在测量电压、电流和电阻时，将红表笔插入“＋”接线柱中，作为表的正极测量端，黑表笔插入“－”或“＊”接线柱中，作为表的负极测量端。
有“2500V”线柱的电表，是为测量高电压使用的，测量时，将红表笔插入“2500V”线柱中，黑表笔不动，但要将电表放在绝缘良好的物体上，并注意操作人员的安全。
4.1.2.电量性质的选择，按照被测电量的性质（如交、直流，电压，电流等）将电量选择转换开关拨放在相应的位置上。
4.1.3.量限的选择，按被测量的大小选择合适的量限，对交、直流，应使选择量限略大于被测量值，对电阻量，应选用被测量值接近中心位置的量值。
4.1.4.测试线的连接。
测量电压时，电表被测电路并接。
测量电流时，电表与被测量电路串联，如果在测量时电表选择在电流或电阻档位上，而误测了电压，很可能烧坏电表。
4.1.5.测量电压。
如果被测量的大小不能预先知道，应先将量限选择倒最大，进行初试后再改换合适的量限；如果被测直流电量的极性不能预先知道，先将电表选择拨在直流电压的最大量限，然后用表笔轻轻触及被测端，观察表针偏转方向，若指正，表示红表笔所接一端为正极性，反之亦反；若不能预先知道交流还是直流，应先用交流档测试，然后再改用直流档测试，用直流档测试时，如果电表没有读数，则为交流量。
4.1.6.测量电阻。
测量电阻时必须切断被测电路的电源，最好被测电阻从原电路中开一端，以保证电阻与电路中其它元件割断联系；每选好一个量限，都要首先短接一下表笔，用“欧姆调零”的旋钮将表针调整在电阻标尺的零位上。
如果被测电路中有电容时，应先将电容放电后再进行测量。
4.1.7.万用表使用完毕，应将选择电路的开关拨放在较高的交流电压档或空档位置上。
4.2.钳形电流表的使钳用4.2.1.测量时被测载流导线应放在钳口内的中心位置，以免增大误差。
4.2.2.为了使读数准确，钳口的结合面应保持良好的接触。
当被测量的导线被卡入钳型电流表的钳口后，若发现有明显噪声或表针振动厉害时，应将钳型电流表的手柄转动几次或重新开合几次，若杂声依然存在，应检查钳口处有无污垢存在，若有可用汽油接干净。
4.2.3. 为了消除钳型电流表铁心中剩磁对测量结果的影响，在测量较大的电流之后，若立即测量较小的电流时，应该把钳型电流表的铁心开、合数次，以消除铁心中的剩磁。
4.2.4. 测量前应先估计被测电流的大小，选择合适的量程。
钳形电表所选择测量电参数的种类要与实测的电参数种类相符，且量程由高向低。
对指针式的电表，应使指针偏转 2/3 以上才读数；对数字式电表，使读数最接近所选量程的上限值时才读数，以降低测量误差。
若无法估计被测量的大小则应先用较大量程挡测量，然后根据被测电流的大小再逐步换成合适的量程，以读出较准确的测量结果。
切换挡位时，应先把钳形电流表移开被测对象，再切换挡位。
4.2.5. 由于钳型电流表实际上是由一只电流互感器和一只电流表组成，当钳口卡入带电导线时，导线就相当于电流互感器的一次绕组，而电流表相当于电流互感器的二次侧的负载。
若在测量过程中切换量程，则会形成相当于电流互感器二次侧瞬间开路的结果，它会感应出相当高的电压而击穿钳型电流表的绝缘，危及人身及设备的安全。
因此，不得在测量过程中切换挡位。
4.2.6. 测量值过于偏向表盘两端时应将表退出，更换量程挡位后，再重新打开，钳入导线测量。
4.2.7. 在变、配电所或动力配电箱内要测量母排的电流时，为了防止钳型电流表钳口张开而引起相间短路，最好在母排之间用绝缘隔板隔开。
4.2.8.测量较小电流时，为了使读数较准确，在条件许可时，可将被测导线多绕几圈，再放进钳口进行测量，实际电流值等于仪表的读数除以放进钳口中的导线圈数。
4.2.9.测量完毕一定要把仪表的量程开关置于最大量程位置上，以防下次使用时，因疏忽大意未选择量程就进行测量，造成损坏仪表的意外事故。
4.2.10.钳型电流表使用完之后，应保存在干燥的室内。
钳口铁心相接处应保持清洁。
使用之前应将其表面擦拭干净，保持铁心接触处接触紧密，以减小测量误差。
另外，在携带或使用时应避免使其受到振动。
4.2.11.在使用带有电压测量功能的钳型电流表时，电流、电压的测量须分别进行。
4.3.兆欧表的使用4.3.1.测量前要先切断被测设备的电源，并将设备的导电部分与大地接通，进行充分放电，以保证安全。
禁止不切断设备电源就遥测设备的绝缘电阻。
用兆欧表测量过的电气设备，也要及时接地放电，方可进行再次测量。
4.3.2.测量前要先检查兆欧表是否完好，即在兆欧表未接上被测物之前，摇动手柄使发电机达到额定转速(120r/min)，观察指针是否指在标尺的"∞"位置。
将接线柱“线”（L）和"地"(E)短接，缓慢摇动手柄，观察指针是否迅速指在标尺的"0"位。
若指针不能指到该指的位置，表明兆欧表有故障，应检修后再用。
4.3.3.根据测量项目正确接线。
兆欧表上有三个接线柱，分别标有 L（线路）、E(接地)和 G(屏蔽)。
其中 L 接在被测物和大地绝缘的导体部分，E 接被测物的外壳或大地 G 接在被测物的屏蔽环上或不需测量的部分。
4.3.4.一般测量时将被测的绝缘电阻接到"L"和"E"两个接线端钮上，例如三相电机绕组之间的绝缘电阻，其接线如图 1-6(a)所示。
若被测对象为线路对大地的绝缘电阻，应将被测端接到“L”端钮，被测外壳接"E"端钮，例如三线电机—绕组对外壳的绝缘电阻，其接线如图 1-6(b)所示。
4.3.5.接线柱 G 是用来屏蔽表面电流的。
如测量电缆的绝缘电阻时，由于绝缘材料表面存在漏电电流，将使测量结果不准，尤其是在湿度很大的场合及电缆绝缘表面又不干净的情况下，会使测量误差增大。
为避免表面电流的影响，在被测物的表面加一个金属屏蔽环，与兆欧表的"屏蔽"接线柱相连，如图 1-7 所示。
这样，表面漏电流 IB从发电机 G 的正极出发，经接线柱 G流回发电机负极而构成回路，IB不再经过兆欧表的测量机构，因此从根本上消除了表面漏电流的影响。
4.3.6.绝缘材料表面漏电流 IB经绝缘电阻表面，再经 G 接线柱而不经动圈流回到电源负极。
反映体积电阻的电流 IN则经绝缘电阻、L 端钮、电阻 R1、线圈 2 回到负极，可见兆欧表增加端钮 G 后测试结果只反映体积电阻的大小，同时可见接线时应选用单股软导线分别单独连接 L 和 E(或 G)，而不能用双股线或绞线。
否则测试导线间的绝缘电阻会影响测量结果。
4.3.7.接线柱与被测设备间连接的导线不能用双股绝缘线或绞线，应该用单股线分开单独连接，避免因绞线绝绞不良而引起误差。
为获得正确的测量结果，被测设备的表面应用干净的布或棉纱擦拭干净。
4.3.8.摇动手柄应由慢渐快，若发现指针为零，说明被测绝缘物可能发生了短路，这时就不能句继续摇动手柄，以防表内线圈发热损坏。
手摇发电机要保持匀速，不可忽抉忽慢而使指针不停地摆动。
通常最适宜的速度是 l20r/min。
若指示正常，应使发电机转速达到 120r/min 20%，并稳定播动 lmin 后读数。
4.3.9.测量具有大电容设备的绝缘电阻，读数后不能立即停止摇动兆欧表，否则已被充电的电容器将对兆欧表放电，有可能烧坏兆欧表。
应在读数后一方面降低手柄转速，一方面拆去“L”端线头，在兆欧表停止转动和被测物充分放电以前，不能用手触及被试设备的导电部分。
4.3.10.测量设备的绝缘电阻时，还应记下测量时的温度、湿度、被试物的有关状况等，以便于对测量结果进行分析。
4.4.地阻表的使用4.4.1.接地电阻测试仪专供测量各种电力系统，电气设备，避雷针等接地装置的接地电阻值。
接地电阻测量时的接线方式（如下图所示），具体操作步骤如下：4.4.2.沿被测接地极 E′使电位探棒 P′和电流探棒 C′依直线彼此相距20m，且电位探棒 P′系在 E′和 C′之间。
4.4.3. E 端钮接 5m 导线，P 端钮接 20m 导线，C 端钮接 40m 导线。
4.4.4.将仪表放置水平后检查检流计是否指零，否则可将零位调正器调节零位。
4.4.5.将“倍率标度”置于最大倍率慢慢转动发电机的摇把，同时旋动电位器刻度盘，使检流计指针指“0”。
4.4.6.当检流计的指针接近平衡时，加快发电机摇柄转速，使其达到每分钟150 转。
再转动电位器刻度盘，使检流计平衡，此时刻度盘的读数乘以倍率档即为被测接地电阻数值。
4.4.7.当刻度盘读数小于 1 时应将倍率开关置于较小倍率，重新调整高强度盘以得正确读数。
4.4.8.当测量小于 1Ω的接地电阻时，应将 2 个 E 端钮的连接片打开（如下图），分别用导线联接到被测接地体上，以消除测量时联结导线电阻的附加误差，操作步骤同上。
4.4.9.当检流计的灵敏度过高时，可将二根探棒插入土壤中浅一些，当检流计灵敏度过低时，可沿探棒注水使其湿润。
4.4.10.注意事项：禁止在有雷电或被子测物带电时进行测量。
仪表运输须小心轻放，避免剧烈震动。
4.5.相序仪的使用4.5.1.接线：将相序表三根表笔线A（黄）、B（绿）、C（红）分别对应接到被测源的A（黄）、B（绿）、C（红）三根线上。
4.5.2.测量：按下仪表测量按钮，灯亮，即开始测量。
松开测量按钮时，停止测量。
4.5.3.缺相指示：面板上的A、B、C三个红色发光二极管分别指示对应的三相来电。
当被测源缺相时，对应的发光管不亮。
4.5.4.相序指示：当被测源三相相序正确时，与正相序所对应的指示灯亮，当被测源三相相序错误时，与逆相序所对应的指示灯亮。
