继电保护习题三(2003)
继电保护习题三
一．填空题
1.电力系统发生故障时，继电保护装置应将_故障__部分切除，电力系统出现不正常工作
时，继电保护装置一般应__发出信号或跳闸_。
2.继电保护的可靠性是指保护在应动作时_不拒动_，不应动作时_不误动_。
3.瞬时电流速断保护的动作电流按大于本线路末端的_最大短路电流_整定，其灵敏性通常
用_保护范围大小_来表示。
4.距离保护是反映_故障点到保护安装处__的距离，并根据距离的远近确定_动作时间__的
一种保护。
5.偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中，_方向圆阻抗继电器_受过渡
电阻的影响最大，_全阻抗继电器_受过渡电阻的影响最小。
6.线路纵差动保护是通过比较被保护线路首末端电流的相位_和幅值的原理实现的，因此
它不反映_区外故障_。
7.对动作于跳闸的继电保护，在技术上一般应满足_选择性___、_灵敏性_、_可靠性__、_
速动性_四个基本要求。
8.过电流继电器的启动电流_>_返回电流，其返回系数__<__1.
9.后备保护包括_近后备保护_和_远后备保护__。
10.运行中应特别注意电流互感器二次侧不能__开路__；电压互感器二次侧不能_短路_。
11.三段式电流保护中，_Ⅲ_段灵敏度最高，__Ⅰ_段灵敏度最低。
12.采用单相自动重合闸的线路上发生单相短路故障时，由继电保护动作跳开__故障相_，
经一定时间延时后重合_单相__，若不成功再跳开_三相_。
13.中性点直接接地系统发生断路故障后，_故障点_的故障分量电压最大，_中性点_的故障
分量为0。
14.继电保护装置一般由_测量比较元件__、_逻辑判断元件__、_执行输出元件_三部分组成。
15.单侧电源线路上发生短路故障时，过渡电阻的存在使方向阻抗继电器的测量阻抗_增大
_，保护范围_减小_。
二．选择题
1.电力系统最危险的故障时（ C ）
A.单相接地
B.两相短路
C.三相短路
2.继电保护的灵敏系数Ksen要求（ C ）
A.Ksen<1
B.Ksen=1
C.Ksen>1
3.定时限过电流保护需要考虑返回系数，是为了（ B ）
A.提高保护的灵敏性
B.外部故障切除后保护可靠返回
C.解决选择性
4.三段式电流保护中，保护范围最小的是（ A ）
A.瞬时电流速断保护
B.限时电流速断保护
C.定时限过电流保护
5.三种圆特性的阻抗继电器中，（ B ）既能测量故障点的远近，又能判别故障方向。
A.全阻抗继电器
B.方向圆阻抗继电器
C.偏移圆阻抗继电器
6.有一整定阻抗为Zset=4∠60°Ω的方向圆阻抗继电器，当测量阻抗Zm=2∠30°Ω时，该继电器处于（ A ）状态。
A.动作
B.不动作
C.临界动作
7.考虑助增电流的影响，在整定距离保护Ⅱ段的动作阻抗时，分支系数应取（ A ）
A.大于1，并取可能的最小值
B.大于1，并取可能的最大值
C.小于1，并取可能的最小值
8.从减小系统振荡的影响出发，距离保护的测量元件应采取（ B ）。
A.全阻抗继电器
B.方向圆阻抗继电器
C.偏移圆阻抗继电器
9.被保护线路区内短路并伴随通道被破坏时，对于相差高频保护（ C ）。
A.能正确动作
B.可能拒动
C.可能误动
10.如图1所示的系统中，线路全部配置高频闭锁式方向纵联保护，k点短路，若A-B线路通道故障，则保护1、2将（ C ）
A.均跳闸
B.均闭锁
C.保护1跳闸，保护2闭锁
图1
11.在大接地电流系统中，当某线路上A相发生接地故障时（如不计负荷电流），故障处的边界条件是（ B ）。
A.Ia=0 Ub=Uc=0
B.Ua=0 Ib=Ic=0
C.Ia=0 Ib=-Ic Ub=Uc
D.Ua=0 Ib=-Ic
12.在大接地电流系统中，故障电流中含有零序分量的故障类型是（ C ）。
A.两相短路
B.三相短路
C.两相短路接地
D.三相短路接地
13.对采用单项重合闸的线路，当发生永久性单相接地故障时，保护及重合闸的动作顺序为（ C ）。
A.三相跳闸不重合
B.选跳故障相，瞬时重合单相，后加速跳三相
C.选跳故障相，延时重合单相，后加速跳三相
D.选跳故障相，延时重合三相，后加速跳三相
14.快速切除线路任一点故障的是（ C ）。
A.距离保护
B.零序电流保护
C.纵联保护
三．简答题
1.何谓主保护、后备保护？何谓近后备保护、远后备保护？
2.有一方向阻抗继电器，若正常运行时测量阻抗为
3.5∠30°，要使该方向阻抗继电器在正常运行时不动作，则整定阻抗最大不能超过多少？（设φsen=75°）
3.闭锁式方向纵联保护动作于跳闸的条件是什么？若通道破坏，内、外部故障时保护能否正确动作？
4.重合闸前加速保护有哪些优点？
5.对于纵差动保护，产生不平衡电流的最本质原因是什么？
6.继电保护的基本任务是什么？。
2003级电力系统继电保护原理标准答案B
（B ）1、（10分） 答： )(123.1304.063/351min max kA l Z Z E I ABs B k =⨯+=+=ϕ（2分）)(529.1223.125.1max kA I K I B k rel set =⨯==I I （2分）)(025.060529.1kA n I ITA set setr===II（2分） 无时限电流速断保护的灵敏度用保护范围来衡量：I=+setx b s I l Z Z E min 1max 23ϕ有： )(6.8)8529.1235(4.01)23(1max 1minkm Z I E Z l s I set b =-⨯=-=ϕ（4分） 2、（10分）答：1）（3分）A 相继电器引入的电压、电流分别为：BCU 、A I B 相继电器引入的电压、电流分别为：CA U 、B I C 相继电器引入的电压、电流分别为：AB U 、CI 2）（3分）功率方向继电器的动作方程为：αα-≤≤--o mm oI U90arg 90代如α的大小可以得到： o mm oI U60arg 120≤≤-下图分别是以电流、电压为参考相量的动作特性：3）（4分）功率因数角为：oL 7.3185.0arccos ==ϕ对于B 相功率方向继电器：CAm U U =、B m I I =正常运行时候，电压电流相位图为：所以：0003.587.3190arg =-==mm m I Uϕ满足动作条件，所以继电器会动作。
3、（10分）答：设A 母线上变压器的零序阻抗为0TA Z ，B 母线上变压器的零序阻抗为0TB Z ，线路AB 的零序阻抗为0AB Z ，保护1、2处零序电流的正方向为由母线指向线路，分别为10I 、20I ，零序电压分别为10U 、20U ，母线B 处零序电压为：0B U 。
当线路BC 上发生单相接地故障之后，保护1处的零序电压、电流存在下面的关系：1010001010)(∑⨯=+⨯=Z I Z Z I U AB TA 因为各元件的零序阻抗角均为70o ，所以07010=∑Z ϕ 加入继电器的零序电压零序电流相位关系分别为：00101010110180arg 10-=-=-=∑Z m I U ϕϕ （3分）在相量图上表示为：（2分）对于保护2，零序电压、电流存在下面的关系：20100002020)//)((∑⨯-=+⨯-=Z I Z Z Z I U TB AB TA 因为各元件的零序阻抗角均为70o ，所以0702010==∑∑Z Z ϕϕ 加入继电器的零序电压零序电流相位关系分别为：020202070arg 20==-=∑Z m I U ϕϕ （3分）在相量图上可以表示为：（2分）4、（10分）答：1）（6分）00007030)70470107016(∠=∠+∠+∠=∑Z 系统振荡时A 侧方向阻抗继电器测量阻抗为：270157012212100δδctgj ctg Z j Z Z Z sA mA ∠-∠-=--=∑∑（3分）在阻抗平面上，测量阻抗的轨迹为：图中和∑Z 21相垂直的直线就是系统振荡时候A 侧阻抗继电器的测量阻抗的变化轨迹。

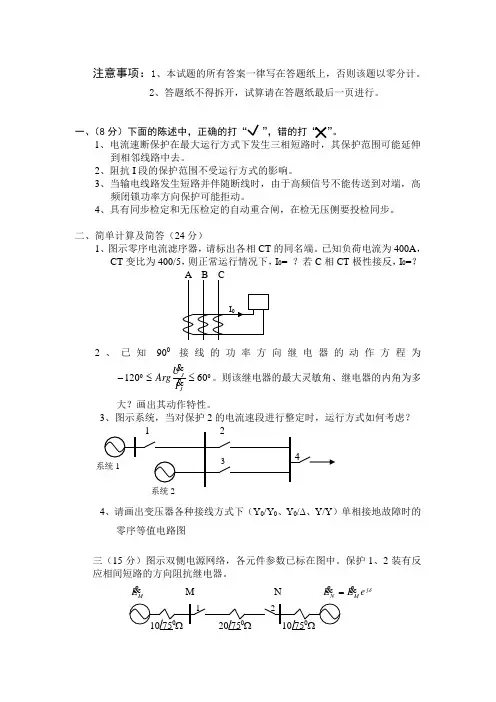

继电保护试题_03年保护复试_
注意事项：1、本试题的所有答案一律写在答题纸上，否则该题以零分计。
2、答题纸不得拆开，试算请在答题纸最后一页进行。
一、（8分）下面的陈述中，正确的打“ ”，错的打“ ”。
1、电流速断保护在最大运行方式下发生三相短路时，其保护范围可能延伸到相邻线路中去。
2、阻抗I 段的保护范围不受运行方式的影响。
3、当输电线路发生短路并伴随断线时，由于高频信号不能传送到对端，高频闭锁功率方向保护可能拒动。
4、具有同步检定和无压检定的自动重合闸，在检无压侧要投检同步。
二、简单计算及简答（24分）1、图示零序电流滤序器，请标出各相CT 的同名端。
已知负荷电流为400A ，CT 变比为400/5，则正常运行情况下，I 0= ？若C 相CT 极性接反，I 0=？2、已知900接线的功率方向继电器的动作方程为0060120≤≤-JJ I U Arg 。
则该继电器的最大灵敏角、继电器的内角为多大？画出其动作特性。
3、图示系统，当对保护2的电流速段进行整定时，运行方式如何考虑？4、请画出变压器各种接线方式下（Y 0/Y 0、Y 0/∆、Y/Y ）单相接地故障时的零序等值电路图三（15分）图示双侧电源网络，各元件参数已标在图中。
保护1、2装有反应相间短路的方向阻抗继电器。
ME M N δj M N e E E =10 750Ω 20 750Ω 10 750Ω1 21、计算保护1、2的阻抗I 段的整定值，85.0='k （3分）2、当0180=δ时，在线路N 母线上发生三相短路，计算保护1测量阻抗 （3分）3、当系统振荡时，在复平面上画出保护1的测量阻抗变化轨迹。
（9分）四、（8分）1）说明下列接点名称（a ） (b) (c) (d)2)说明下列继电器的接点满足什么条件闭合，什么条件打开？+-I J U J I J U J五、（9分）试阐述三端电源情况下，高频保护的工作原理六、（12分）某电力系统如下图所示，试绘制各序等值电路（各元件的序参数用相应的符号表示）。
电力系统继电保护习题及答案
绪论一、填空题：1、继电保护动作的_________是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
1、选择性2、在继电保护整定计算中，通常要考虑系统的_______、_________两种极端运行方式。
2、最大最小3、电力系统整定计算时不考虑过渡电阻的短路，称为___________短路。
3、金属性4、输电线路的短路可分为___________、____________两类。
4、相间短路接地短路5、短路时总要伴随产生很大的_________，同时使系统中______降低。
5、短路电流电压6、反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为_____。
6、主保护7、一般来说，按预先整定的输入量动作，并具有电路控制功能的元件称为_________。
7、继电器8、如继电保护装置误动跳闸，且经远方跳闸装置使对侧断路器跳闸，则只对误动装置进行评价，对装置不予评价。
8、远方跳闸9、一次设备停电，保护装置及二次回路无工作时，保护装置可，但其跳其他运行断路器的出口连接片。
9、不停用宜断开10、高压电网继电保护的运行整定，是以保证电网的为根本目标的。
10、全局安全稳定运行11、当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为。
11、远后备近后备二、选择题：1、继电保护装置是由______组成的。
(A)二次回路各元件；（B）测量元件、逻辑元件、执行元件；（C）包括各种继电器、仪表回路；（D）仪表回路。
1、B2、线路继电保护装置在该线路发生故障时，能迅速将故障部分切除并______。
(A)自动重合闸一次；（B）发出信号；（C）将完好部分继续运行；（D）以上三点均正确。
2、B3、继电器按其结构形式分类，目前主要有______。
(A)测量继电器和辅助继电器；（B）电流型和电压型继电器；（C）电磁型、感应型、整流型和静态型；（D）启动继电器和出口继电器。

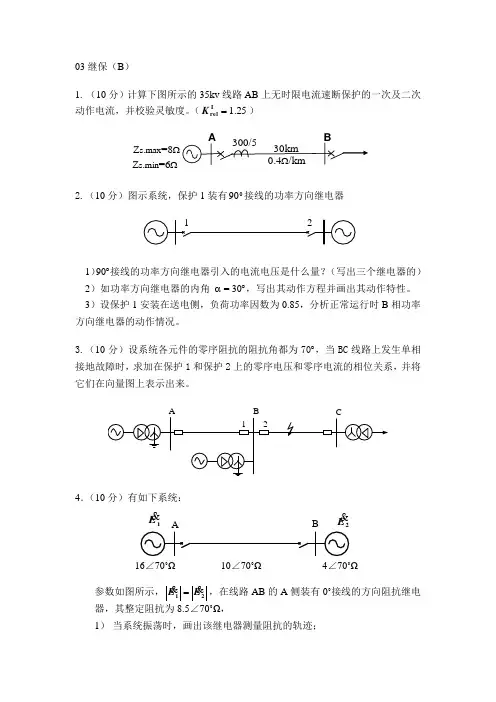

2003级电力系统继电保护原理B
03继保（B ）1. （10分）计算下图所示的35kv 线路AB 上无时限电流速断保护的一次及二次动作电流，并校验灵敏度。
（25.1=IrelK ）Z s.max =8Ω Z s.min =6Ω2.（10分）图示系统，保护1装有090接线的功率方向继电器121）90︒接线的功率方向继电器引入的电流电压是什么量？（写出三个继电器的） 2）如功率方向继电器的内角 α = 30︒，写出其动作方程并画出其动作特性。
3）设保护1安装在送电侧，负荷功率因数为0.85，分析正常运行时B 相功率方向继电器的动作情况。
3.（10分）设系统各元件的零序阻抗的阻抗角都为70︒，当BC 线路上发生单相接地故障时，求加在保护1和保护2上的零序电压和零序电流的相位关系，并将它们在向量图上表示出来。
4．（10分）有如下系统：1E 2E A B16∠70˚Ω10∠70˚Ω4∠70˚Ω参数如图所示，21E E =，在线路AB 的A 侧装有0˚接线的方向阻抗继电器，其整定阻抗为8.5∠70˚Ω，1） 当系统振荡时，画出该继电器测量阻抗的轨迹；2） 说明当系统振荡时，该方向阻抗继电器会不会误动，为什么？ 5．（10分）1） 试分析距离保护第III 段，当按躲最大负荷整定时，采用全阻抗继电器与方向阻抗继电器，在被保护线路上发生金属性短路时其灵敏度有何不同？2） 当被保护线路阻抗角φk = 65˚，负荷功率因数角cos φ=0.9时，采用方向阻抗继电器比全阻抗继电器灵敏度将提高百分之多少？6.（10分）如图所示，各线路均装有距离保护，其测量元件为0︒接线的方向阻抗继电器。
Z SA Z SA Z SBmin =20Ω Z SBmax =25Ω1）写出0︒接线方式阻抗继电器接入的电压和电流； 2）试对保护1的距离Ⅱ段进行整定计算并校验其灵敏性。
7.（5分）如图所示，线路装有0º接线的距离保护，试证明当线路上k 点发生AB 两相短路时，kBA ABl Z I I UZ 1m =-=。
继电保护题库(三级)
继电保护人员复习题库（三级）一、填空题（每题1分）1、电压互感器的二次回路只允许（一点）接地，接地点宜设在（控制室内）。
2、电流互感器的二次回路应有一点接地，并在（配电装置）附近经端子排接地。
但对于有几组电流互感器连接在一起的保护，则应在（保护屏）上经端子排接地。
3、某微机保护定值中的（控制字）KG=847B H，将其转化为二进制为（1000 0100 0111 1011）B。
4、一条线路两端的同一型号微机纵联保护程序版本应（一致）。
5、带方向性的电流保护、距离保护、差动保护等装置，在新投运或设备回路经较大变动时，必须用（一次电流和工作电压）来检验其电流、电压回路接线的正确性。
6、当一条线路配置双套重合闸时，两套重合闸的控制把手投入位置的方式应（一致），投入（一套）重合闸的合闸出口压板。
7、直流继电器的动作电压，不应超过额定电压的（70%），对于出口中间继电器，其值不低于（50%）。
8、继电保护的“三误”是误触误碰、（误整定）、（误接线）。
9、《东北电网220千伏—500千伏继电保护装置运行规程》中规定：代送线路时，旁路(母联)保护各段定值与被代送线路保护各段定值必须（相同），不允许使用（近似的综合）定值。
10、高频保护通道设备主要指：高频电缆、结合滤波器、（耦合电容器）、（阻波器）。
11、线路纵联保护的通道可以是：（电力线载波）、微波、（光纤）、导引线。
12、当发生短路时，正序电压是离故障点越近，电压（越低）；负序电压和零序电压是离故障点越近，电压（越高）。
13、按照部颁反措要点的要求，保护跳闸连接片的开口端应装在（上方）、接到断路器的（跳闸线圈）回路。
14、重合闸的启动方式有（保护）启动和（开关位置不对应）启动两种方式。
15、微机变压器保护装置所用的电流互感器宜采用（星或Y）形接线，其相位补偿和电流补偿系数由保护软件实现。
16、检查二次回路的绝缘电阻一般使用（1000）伏的摇表。
17、继电保护所用的电流互感器稳态变比误差不应大于（10％），而角误差不应超过（7）度。
继电保护习题+答案
继电保护习题+答案一、单选题（共100题，每题1分，共100分）1.在保证可款动作的的提下，对于联系不强的220KV电网，重点应防止保护无选择动作；对于联系紧密的 220kV 电网，重点应保证保护动作的（选择性A、可靠性B、灵敏性C、快速性正确答案：B2.在电网正常运行，采用三相星型按线方式的电流保护时，中线上的电流为(A、相电流B、额定电流C、零D、很小的不平衡电流正确答案：D3.负荷功率因数低造成的影响是(A、系统电压降低；B、线路电压损失增大，有功损耗增大，发电设备未能充分发挥作用；C、系统频率降低；D、无功损耗增大。
正确答案：B4.90° 接线的功率方向继电器，当Im=-Ib时，Um应为（A、ÜcAB、ÜBcC、UABD、ÜAC正确答案：D5.在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器(）的后果。
A、误动B、损坏C、拒动D、正向故障拒动或反向故障误动正确答案：D6.当系统运行方式变小时，过电流保护和低电压保护的保护范围是（A、电流保护变大，电压保护变大B、电流保护变大，电压保护变小C、电流保护变小，电压保护变大D、电流保护变小，电压保护变小正确答案：C7.在三段式电流保护中各段之间的灵敏度大小的关系为（A、瞬时电流速断最高，限时电流速断最低B、瞬时速断最高，过流保护最低C、限时电流速断最高，瞬时速断最低D、过流保护最高，瞬时速断最低正确答案：D8.当中性点采用经装设消弧线圈接地的运行方式后，如果接地故障时所提供的电感电流大于电容电流总和，则其补偿方式为（）。
A、欠补偿方式B、电容补偿C、过补偿方式D、全补偿方式正确答案：C9.下列关于电流差动保护说法正确的是（）A、电流差动保护只能反应电流大小不能反应电流相位B、电流差动保护反应的是故障与正常时电流的差值而构成的C、电流差动保护是基于基尔霍夫电流定律构成的D、电流差动保护的范團是本线路全长，具有绝对的可靠性正确答案：C10.电力系统最危险的故障是（）。
继电保护习题参考答案
第一章1、继电保护在电力系统中的任务是什么?答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；（2）反映电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。
2、什么是故障、异常运行和事故？短路故障有那些类型？相间故障和接地故障在故障分量上有何区别？对称故障与不对称故障在故障分量上有何区别？答：电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种情况下属于不正常运行状态。
事故，就是指系统或其中一部分的工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。
相间故障无零序分量。
对称故障只有正序分量。
3、什么是主保护、后备保护？什么是近后备保护、远后备保护？在什么情况下依靠近后备保护切除故障？在什么情况下依靠远后备保护切除故障？答：当本元件的主保护拒绝动作时，由本元件的另一套保护作为后备保护，由于这种后备作用是在主保护安装处实现，因此，称之为近后备保护。
在远处实现对相邻元件的后备保护，称为远后备保护。
4、简述继电保护的基本原理和构成方式。
答：基本原理：1、过电流保护2、低电压保护3、距离保护4、方向保护5、差动原理的保护6、瓦斯保护7、过热保护等。
构成方式：1、测量部分2、逻辑部分3、执行部分5、什么是电力系统继电保护装置?答：继电保护装置，就是指能反应电力系统中元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种装置。
6、电力系统对继电保护的基本要求是什么?答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。
继电保护习题和答案
《继电保护》练习册答案习题一一、填空1、电力系统相间短路的形式有（三相）短路和（两相）短路。
2、电力系统接地短路的形式有（两相）接地短路和（单相）接地短路。
3、电力系统发生相间短路时,（电压）大幅度下降,（电流）明显增大。
4、电力系统发生故障时,继电保护装置应（将故障部分切除）,电力系统出现不正常工作时，继电保护装置一般应（发出信号）。
5、在电力系统继电保护装置中,由于采用了电子电路,就出现了（整流）型和（晶体管）型继电保护装置。
6、继电保护的选择性是指继电保护动作时,只能把（故障元件）从系统中切除（无故障部分）继续运行。
7、电力系统切除故障的时间包括（继电保护动作）时间和（断路器跳闸）的时间。
8、继电保护的灵敏性是指其对（保护范围内）发生故障或不正常工作状态的（反应能力）。
9、继电保护的可靠性是指保护在应动作时（不拒动）,不应动作时（不误动）。
10、继电保护装置一般是由测量部分、（逻辑部分）和（执行部分）组成。
二、判断题1、电力系统发生故障时,继电保护装置如不能及时动作,就会破坏电力系统运行的稳定性。
（√ )2、电气设备过负荷时,继电保护应将过负荷设备切除。
( × )3、电力系统继电保护装置通常应在保证选择性的前提下,使其快速动作。
( √)4、电力系统故障时,继电保护装置只发出信号,不切除故障设备。
( × )5、继电保护装置的测量部分是测量被保护元件的某些运行参数与保护的整定值进行比较。
( √ )三、选择题1、我国继电保护技术发展先后经历了五个阶段,其发展顺序依次是（ C ）。
(A)机电型、晶体管型、整流型、集成电路型、微机型；(B)机电型、整流型、集成电路型、晶体管型、微机型；（C）机电型、整流型、晶体管型、集成电路型、微机型。
2、电力系统最危险的故障是（ C ）。
(A)单相接地； (B)两相短路； (C)三相短路。
3、电力系统短路时最严重的后果是（ C ）。
(A)电孤使故障设备损坏； (B)使用户的正常工作遭到破坏；(C)破坏电力系统运行的稳定性。
继电保护习题3
1.圆特性阻抗继电器中，对应具有不同的阻抗角的测量阻抗，其动作阻抗都是相同的。
正确答案：×2.过渡电阻在短路初始瞬间，弧阻最小，因此可以采用瞬时测量法减小其对测量阻抗的影响。
正确答案：√3.变压器纵差保护中流入差动继电器的不平衡电流与外部故障时的穿越电流有关，穿越电流越大，不平衡电流越小。
正确答案：×4.电力系统最危险的故障是三相短路（）正确答案：√5.电力系统振荡是故障状态正确答案：×6.电力元件的近后备保护和远后备保护都安装的元件的首端正确答案：×7.电流继电器的动作电流，是指是继电器动作的最小电流正确答案：√8.低电压继电器的返回电压是指，使继电器可靠返回的最低电压。
正确答案：√9.低电压继电器是反应电压下降而动作的，其返回系数大于1正确答案：√10.电流继电器的返回电流是指，使继电器可靠返回的最小电流正确答案：×11.低电压继电器的动作电压是指，使继电器可靠动作的最低电压。
正确答案：×12.电流继电器的返回系数小于1，低电压继电器的返回系数大于1正确答案：√13.瞬时电流速断保护可以保护本级线路全长正确答案：×14.瞬时电流保护的保护范围不随系统运行方式而改变，只与短路类型有关。
正确答案：×15.短路电流最大的情况是指：在系统最小运行方式下的三相短路电流正确答案：×16.最大运行方式，是系统在该方式下运行时，具有最小的短路阻抗值，发生短路后产生的短路电流最大的一种运行方式。
正确答案：√17.最小运行方式，是系统在该方式下运行时，具有最大的短路阻抗值，发生短路后产生的短路电流最小的一种运行方式。
正确答案：√18.一般根据系统最大运行方式下的短路电流值来校验继电保护装置的灵敏度。
正确答案：×19.三相星型接线广泛用于发电机、变压器等大型贵重电气设备的保护中正确答案：√20.两相不完全星型接线，被广泛用作相间短路的保护中。
继电保护习题 (3)
继 电 保 护 习 题 第一章 绪 论思 考 题1.何为主保护？何为后备保护？2.何为近后备保护？何为远后备保护？3.电流互感器和电压互感器在作用原理上有什么主要差别？4.简述电流互感器、电压互感器的使用注意事项。
5.负序电压、负序电流是如何取得的？在继电保护中为什么要采用这些电气量？作 业 题1.在电力系统中继电保护的作用是什么？（1）2.电力系统对继电保护的基本要求是什么？如何处理这些要求之间的关系?（1）3.电压变换器、电流变换器和电抗变换器的作用是什么？在使用上有什么差别？（2）4.如图所示，已知系统电抗Ω=∑=∑1121X X ，Ω=∑220X ，电压互感器的变比1100=ΓT n 。
试求：在变电所出线端K 点发生单相接地短路时，变电所测到的零序电压mnO U 是多少？（3）5.某技术工作者在实现零序电压零序器接线时，将电压互感器付方开口三角形侧B 相绕组的极性接反了，若已知电压互感器的原方相间电压为110kV ，原方绕组与开口三角形绕组之间的变比为kV n pTO 1.0/)3/110(=，求正常情况下m 、n 两端的输出电压？（3）110kV0mn UK （1）4题图第二章 相间短路的电流保护和方向性电流保护思 考 题1.电磁型过电流继电器的动作电流与哪些因素有关？2.无时限电流速断保护为什么比带时限电流速断保护的灵敏度差？3.低电压继电器与过电压继电器有什么不同之处？这两种电压继电器能否互相代替？4.在电力系统中，能采用纯电压元件作为输电线路的保护吗？为什么？5.三段式电流保护中，那一段最灵敏？那一段最不灵敏？他们是采用什么措施来保证选择性的？6.过电流保护的时限是根据什么原则确定的？7.三段式电流保护的保护范围如何确定？在一条输电线路上是否一定要采用三段式电流保护？用两段行吗？为什么？8.在电流保护的整定计算中，采用了各种系数，如可靠系数k K ，灵敏系数m K 1，返回系数h K ，分支系数fz K ，自启动系数zq K ，接线系数jx K 等等，试说明它们的意义和作用。
