高压电器定义：额定电压在3kV及以上起控制、保护、隔离、测量作用的电器设备分类：开关电器测量电器限压限流电器开关电器用途：通断电路种类：高压断路器熔断器负荷开关隔离开关接地开关机构：操动机构传动机构触头行程机构分闸动力装置缓冲器高压断路器用途：控制作用（根据电力系统运行需要，将一部分电力设备或线路投入或退出运行）保护作用（电力系统或线路发生故障时，通过继电保护装置作用于断路器）（将故障部分从线路中切除，保证线路中无故障部分正常运行）类型：油断路器（用于不频繁操作及不要求高速开断的各级电网）SF6断路器（用于频繁操作和要求高速开断的场合）真空断路器（用于频繁操作及要求高速开断的场合）参数：通断能力：额定开断电流（规定时间内可靠切断最大电流效值）动稳定性：动稳定电流（闭合位置上可通过最大短路电流）热稳定性：热稳定电流（规定时间内可通过最大短路电流）额定电压：额定工作电压（可长期承受的正常工作电压）额定电流：额定工作电流（可长期通过的正常工作电流）灭弧：油断路器（电弧燃烧产生高温，油分解蒸发产生气泡，冷却电弧并降低弧隙电导率）SF6断路器（无毒无色无味不可燃，热稳定性好，击穿电压高，绝缘性能好）（液化温度低，灭弧同时产生强腐蚀性物质和剧毒物质）真空断路器（场致发射说团粒说）高压熔断器用途：短路保护和过载保护类型：电力熔断器（用于保护输配电设备）电压互感器保护用熔断器（用于保护电压互感器）电容器保护用熔断器（用于保护电容器）高压隔离开关用途：电气设备与电网隔离以保护维修人员安全关合和开断空载电力设备、电压互感器、避雷器换接线路要求：分开状态下应具有较明显气隙分开状态下课承受较大过电压隔离开关本身或其操动机构应具有锁扣装置户外式隔离开关分开时可破碎触头上一定厚度冰层带接地装置隔离开关在本身或其操动机构上应采取措施保证隔离开关分开后接地开关才能闭合以及接地开关分开后隔离开关才能闭合简单可靠灵活参数：动稳定性热稳定性额定电压额定电流高压负荷开关用途：关合及开断正常电流或规定过载电流要求：分开位置气隙明显而负荷开关前就无需串隔离开关承受尽可能多的开关次数而无需检测触头或调换灭弧装置等组成元件不要求开断短路电流但要求可关合短路电流并具有一定动稳定性和热稳定性特点：具有一定灭弧能力而可关合及开断比隔离开关更大容量的空载变压器和更长的空载传输线路，有时也用来关合及开断大容量电容器组可与熔断器构成一体，称为综合负荷开关接地开关用途：人为制造接地设备，亦可用于某些场合的变压器内部故障保护要求：具备一定关合短路电流能力（不要求开断负荷电流或短路电流故无灭弧装置）。
高压电器基础知识
四、高压隔离开关及接地开关
隔离开关是一种没有专门灭弧装置的开关 设备，在分闸状态有明显可见的断口，在 合闸状态能可靠地通过正常工作电流，并 能在规定的时间内承载故障短路电流和承 受相应电动力的冲击。
1. 隔离开关的特点
在分闸状态有明显可见的断口 断口耐压比对地耐压高10－15%
合闸状态时可靠地通过正常工作电流及故 障短路电流 必要时加装附装式地刀，供检修时用
⑵机械性能参数
动作特性是断路器的重要性能，直接决定断路器的开断能 力。 主要参数有： 合闸时间、分闸时间、合分时间、同期、合闸速度、分闸 速度、开断时间、关合－开断时间 等； 其中开断时间包括分闸时间和燃弧时间，关合时间包括预 击穿时间和合闸时间。
⑶寿命性能参数
电寿命 对于40.5kV以上的断路器，需进行额定断路开断电流下的 连续开断能力试验（电寿命试验）。有E1级和E2级。选值 范围为（16，25，25），对于频繁操作的断路器，其开合 额定电流的次数应不低于其机械寿命次数。 机械寿命 M1级和M2级，M1级的SF6断路器的选值为5000次。 而M2级适用于特殊要求或频繁操作； M2级的断路器的选 值为10000或20000次。
高压电器基础知识
一、高压电器设备概述
二、高压开关设备电工术语
三、高压断路器 四、高压隔离开关
一、高压电气设备概述
电力系统（发电厂、变电所）中的高压电气设备，是指发 生、输送和分配电能的电气设备，如发电机、变压器、开 关电器（断路器、隔离开关等）、母线、电力电缆和输电 线路等。 高压开关是指额定电压1kV及以上主要用于开断和关合导 电回路的电器，主要包括高压断路器及高压隔离开关等。 其主要任务是：在正常工作情况下可靠地接通或断开电路； 在改变运行方式故障时时灵活地进行切换操作；在系统发 生时迅速切除故障部分，以保证非故障部分地正常运行； 在设备检修时隔离带电部分，以保证工作人员地安全。
高压电气基础知识学习资料要点

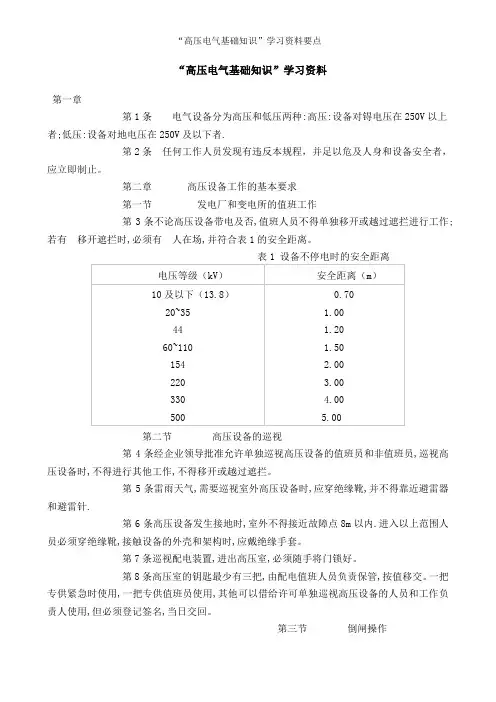

“高压电气基础知识”学习资料第一章第1条电气设备分为高压和低压两种:高压:设备对锝电压在250V以上者;低压:设备对地电压在250V及以下者.第2条任何工作人员发现有违反本规程，并足以危及人身和设备安全者，应立即制止。
第二章高压设备工作的基本要求第一节发电厂和变电所的值班工作第3条不论高压设备带电及否,值班人员不得单独移开或越过遮拦进行工作;若有移开遮拦时,必须有人在场,并符合表1的安全距离。
表1 设备不停电时的安全距离第二节高压设备的巡视第4条经企业领导批准允许单独巡视高压设备的值班员和非值班员,巡视高压设备时,不得进行其他工作,不得移开或越过遮拦。
第5条雷雨天气,需要巡视室外高压设备时,应穿绝缘靴,并不得靠近避雷器和避雷针.第6条高压设备发生接地时,室外不得接近故障点8m以内.进入以上范围人员必须穿绝缘靴,接触设备的外壳和架构时,应戴绝缘手套。
第7条巡视配电装置,进出高压室,必须随手将门锁好。
第8条高压室的钥匙最少有三把,由配电值班人员负责保管,按值移交。
一把专供紧急时使用,一把专供值班员使用,其他可以借给许可单独巡视高压设备的人员和工作负责人使用,但必须登记签名,当日交回。
第三节倒闸操作第9条操作必须根据值班调度员或值班负责人命令,受令人复诵无误后执行。
发布命令应准确、清晰、使用正规操作术语和设备双重名称,即设备名称和编号。
发令人使用电话发布命令前,应先和受令人互报姓名。
调度值班员发布命令的全过程（包括对方复诵命令）和听取命令的报告时,都要录音并作好记录。
倒闸操作由操作人填写操作票（见附录一）。
担任值班,操作票由发令人用电话向值班员传达,值班员应根据传达,填写操作票,复诵无误,并在“监护人”签名处填入发令人的姓名。
每张操作票只能填写一个操作任务。
第9条停电拉闸操作必须按照断路器(开关)—负荷侧隔离开关(刀闸)—母线侧隔离开关(刀闸)的顺序依次操作,送电合闸操作应按及上述相反的顺序进行。
严防带负荷拉合刀闸。
高压断路器基本知识
⾼压断路器基本知识⾼压断路器基本知识⼀、⾼压断路器的定义和⽤途1.定义⾼压断路器(或称⾼压开关)是变电所主要的电⼒控制设备，具有灭弧特性，当系统正常运⾏时，它能切断和接通线路及各种电⽓设备的空载和负载电流；当系统发⽣故障时，它和继电保护配合，能迅速切断故障电流，以防⽌扩⼤事故范围。
2.⽤途（1）控制作⽤（2）保护作⽤（3）安全隔离作⽤⼆、对⾼压断路器的要求1.开断、关合功能（1）能快速可靠的开断、关合各种负载线路和短路故障，且能满⾜断路器的重合闸要求；（2）能可靠的开断、关合其他电⼒元件，且不引起过电压。
2.电⽓性能（1）载流能⼒（2）绝缘性能（3）机械性能三、⾼压断路器的型号含义和技术参数1.型号含义①②③-----④/⑤⑥/⑦①—产品字母代号，⽤下列字母表⽰：S—少油断路器；D—多油断路器；K—空⽓断路器；L—六氟化硫断路器；Z—真空断路器；Q—产⽓断路器；C—磁吹断路器。
②—②—装置地点代号；N—户内，W—户外。
③—③—设计系列顺序号；以数字1、2、3……表⽰。
④—额定电压，KV。
⑤—其它补充⼯作特性标志，G—改进型，F—分相操作。
⑥—额定电流，A。
⑦—额定开断电流，KA。
2.技术参数（1）额定电压(标称电压)：它是表征断路器绝缘强度的参数，是断路器长期⼯作能承受系统最⾼⼯作电压。
（2）额定电流：它是表征断路器通过长期电流能⼒的参数，即断路器允许连续长期通过的最⼤电流。
（3）额定开断电流：它是表征断路器开断能⼒的参数。
在额定电压下，断路器能保证可靠开断的最⼤电流，。
（4）动稳定电流：它是表征断路器通过短时电流能⼒的参数，反映断路器承受短路电流电动⼒效应的能⼒。
断路器在合闸状态下或关合瞬间，允许通过的电流最⼤峰值。
（5）关合电流：是表征断路器关合电流能⼒的参数。
断路器能够可靠关合的电流最⼤峰值，称为额定关合电流。
（6）热稳定电流：热稳定电流也是表征断路器通过短时电流能⼒的参数，但它反映断路器承受短路电流热效应的能⼒。
高压电机知识交流培训ppt课件
时，运行时间很长，电动机的温升可以达到稳 态温升的工作方式,用S1表示。
（2）短时
短时工作状态是指电动机带额定负载运行时， 运行时间很短，使电动机的温升达不到稳态温升； 停机时间很长，使电动机的温升可以降到零的工 作方式。
（3）周期断续
周期断续工作状态是指电动机带额定负载运行 时，运行时间很短，使电动机的温升达不到稳态 温升；停止时间也很短，使电动机的温升降不到 零，工作周期小于10min的工作方式。
一级降压起动
图 异步电动机的起动 过程与电流冲击
• 异步电动机机械特性
恒转矩负载特性
n n0
sm
A CB 0.5UsN
D E
0.7UsN
F
UsN
风机类负载特性
O TL
Temax Te
图5-4 异步电动机不同电压下的机械特性
8、水电阻在高压电机启动时的作用
• 一般而言，高压电机如果直起，启动电流是额定 电流的6～8倍，这样如果系统容量太小，也可能 会将系统电压拖低20％甚至更厉害，这样连在这 个系统内的其他电气设备都有可能保护跳机，所 以一般都会采用软启动技术。水电阻启动，就是 其中一种。
• 通用化：即产品之间在零部件，外购件及材料上要最大限度 通用，有些标准件、易损件、同行业厂家之间也要通用，以 方便维修。
电机产品型号部分内容及标识规定
Y-异步电动机 T-同步电动机 TF-同步发电机 Z-直流电动机 ZF-直流发电机 QF-汽轮发电机 SF-水轮发电机 Q-潜水电机
本次培训重点对异步电动机相关知识进行交流
卧式异步电机 最常见的结构安装 型式是IMB3
立式异步电机最常见 的结构安装型式是 IMV1
高压电器的基本知识
类：游戏人生权限: 公开高压电器是电力系统中使用比较广泛的一种设备，但在我国由于缺乏明确的标准化定义，因此各种场合使用的这一术语，其含义有一定的出入。
这儿介绍的是高等教科书中介绍的并为多数人认同的概念。
高压电器概述高压电器是电力系统中使用比较广泛的一种设备，但在我国由于缺乏明确的标准化定义，因此各种场合使用的这一术语，其含义有一定的出入。
这儿介绍的是高等教科书中介绍的并为多数人认同的概念。
1、高压电器定义国际上公认的高低压电器的分界线交流是1kV（直流则为1500V）。
为交流1kV以上为高压电器，1kV及以下为低压电器。
高压电器是在高压线路中用来实现关合、开断、保护、控制、调节、量测的设备。
一般的高压电器包括开关电器、量测电器和限流、限压电器。
但有时也把变压器列入高压电器（如电机工程学会中高压电器分专委会）。
西安高压电器研究所是1958年在规划的西安开关整流器厂中央试验室基础上由一机部批准成立的，因该所当时明确为西安建设中的开关、电瓷、电容、绝缘和变压器厂开展研究开发、试验服务，涉及开关、变压器、保护电器、量测电器等各专业，因此定名为高压电器研究所，该名称一直延续至今。
2、高压电器分类及功能2.1开关电器主要用来关合与开断正常电路和故障电路，或用来隔离电源、实现安全接地的一种高压电器设备。
1）高压断路器：不仅能关合、开断正常的负荷电流（包括空变、空线、空缆等），也用来开合故障电流，且当发生短路故障（或其它异常运行状态、欠压、过流等）时可以实现自动分闸、自动重合闸。
因此高压断路器是一种多功能的自动开关。
2）熔断器：俗称保险。
当负荷电流过载到一定值，或出现故障电流时能自动熔断而开断。
分为限流熔断器及喷射式熔断器。
3）负荷开关：能开合负荷电流（含容性、感性负载电流），有时能关合短路电流但不能开断短路电流。
4）接触器：只有一个休止位置，非手动操作就能关合、开断及承载正常电流及规定的过载电流的开断、关合位置。
高压电气安全技术与使用规
高压电气安全技术与使用规
高压电气安全技术是指针对高压电气设备和系统的安全使用和维护所需要掌握的技术要求和措施。
高压电气使用规范则是根据高压电气安全技术制定的一系列标准和规定，用于指导高压电气设备的安全运行。
高压电气安全技术主要涉及以下方面：
1. 线路绝缘与保护：包括高压电气设备的绝缘要求、线路保护装置的设置和使用等。
2. 接地与防雷：高压电气设备接地的要求，以及对于雷电等自然灾害的预防措施。
3. 安全用电：高压电气设备的用电负荷计算、电缆的敷设与保护、电气接线的规范等。
4. 禁止操作与维护：明确高压电气设备禁止的操作和维护行为，以保证人员的安全。
5. 应急措施与故障处理：高压电气设备故障时的应急措施以及故障的诊断与处理。
高压电气使用规范是根据以上安全技术制定的一系列标准和规定，用于规范高压电气设备的使用和管理。
使用规范具体包括以下内容：
1. 设备安装与验收：高压电气设备的安装位置和方法，以及验收检测要求。
2. 设备操作与维护：高压电气设备的正常操作方法，以及设备的日常维护和保养要求。
3. 使用限制与禁止行为：对于高压电气设备的使用限制和禁止行为进行规定，以避免发生安全事故。
4. 应急救援与事故处理：高压电气设备发生事故时的应急救援措施和处理方法。
5. 监督与管理：对高压电气设备的监督和管理工作进行规范，包括设备的定期检测、记录和报告等。
高压电气安全技术与使用规范的目的是保障高压电气设备的安全运行，减少事故发生的可能性，保护人员和财产的安全。
同时，也为高压电气设备的设计、制造、安装和维护提供了有力的技术支持和指导。
高压电器安全知识
高压电器安全知识是指关于高压电器的使用、操作和维护中需要注意的各种安全事项和知识。
高压电器是指额定电压高于1000V的电器设备，如变电站、开关站、配电站等。
由于其工作电压高、电流大，一旦发生问题，可能对人身安全和电气设备造成严重伤害。
因此，了解和掌握高压电器安全知识非常重要，下面是一些关于高压电器安全知识的介绍。
一、高压电器的基本概念和构成高压电器是指额定电压高于1000V的电器设备。
它由控制电器、防护电器和辅助电器组成。
其中，控制电器用于控制电力系统的运行状态，如开关、断路器等；防护电器用于保护电力系统的安全稳定运行，如避雷器、过电压保护器等；辅助电器用于辅助控制和操作电力系统，如继电器、接触器等。
二、高压电器的基本原理和运行机制高压电器的基本原理是通过控制和开断电路中的高电压，实现对电力系统的控制和保护。
其运行机制是通过控制器对控制电器施加信号，使控制电器执行相应操作，进而控制和保护电力系统。
三、高压电器的使用和操作注意事项1. 开关操作要准确，一次只能操作一个开关，不能多次或同时操作多个开关，以免发生电弧滞后，造成设备和人员损伤。
2. 使用高压电器之前，一定要先检查电器设备和线路的完好性，确保无故障和漏电等情况。
3. 高压电器的操作必须由专业人员进行，不得擅自进行拆卸、修理或改动电器设备。
4. 在操作高压电器时，要严格按照操作规程和工艺要求进行，不得超负荷运行或违规使用。
5. 在切换高压设备时，必须有安全距离和隔离措施，防止意外电击和火灾事故的发生。
6. 工作中要穿着符合防护要求的工作服、手套、绝缘鞋等防护用品，确保人身安全。
7. 使用高压电器时要注意防静电，避免触摸带电部件造成触电事故。
四、高压电器的维护和保养1. 定期检查电器设备的外观和绝缘性能，如外壳、连接器、绝缘子等，发现问题及时处理。
2. 对电器设备的连接螺栓、紧固件等进行定期检查和维护，确保设备的安全可靠运行。
3. 要定期进行电器设备的清洁工作，避免进入灰尘、湿气或异物，影响设备的正常运行。
